💡 この記事でわかること
半導体は、導体と絶縁体の中間の性質を持つ材料です。
p型半導体は「正孔(ホール)」が多く、n型半導体は「電子」が多い。この2つを接合するとpn接合ができ、ダイオードやトランジスタの基本構造になります!
この記事では、初心者でも絶対に理解できるように、真性半導体から不純物半導体、pn接合まで、合格に必要な知識をイメージ重視で丁寧に解説します!
⚡ こんな疑問を持っていませんか?
- p型とn型の違いが曖昧…
- 「正孔(ホール)」って何?
- 多数キャリアと少数キャリアって?
- 空乏層はどうやってできるの?
目次
1️⃣ 真性半導体(純粋な半導体)
🔬 シリコン(Si)の基本構造
真性半導体とは、不純物を含まない純粋な半導体のことです。
🧪 代表例:シリコン(Si)
• 原子番号14番の元素
• 価電子が4個(4価)
• 隣の原子と共有結合で結晶を作る
💡 重要な性質:
• 低温では絶縁体のように振る舞う
• 高温では導体のように電流が流れる
• 温度で電気特性が変わる!
⚡ 電子と正孔(ホール)

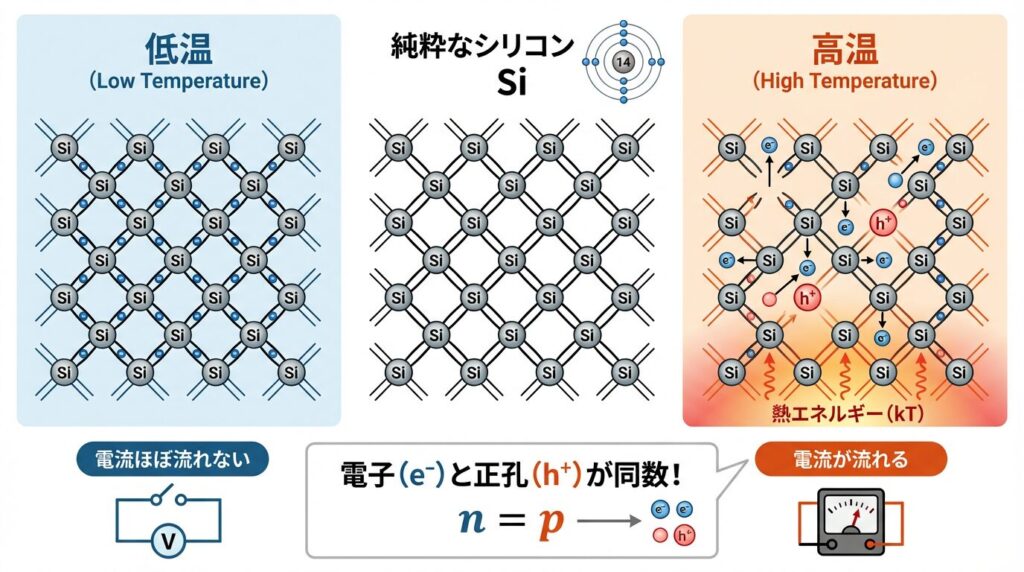

熱エネルギーで何が起こる?
温度が上がると、共有結合が切れて:
1. 自由電子(e⁻)が生まれる
• マイナスの電荷を持つ
• 自由に動ける電子
2. 正孔(h⁺, ホール)が生まれる
• プラスの電荷を持つ「穴」
• 電子が抜けた跡
• 「席の空き」のようなもの!
🎯 正孔の動きをイメージしよう!
💺 映画館の席で考えよう!
満席の映画館で、1つだけ空席(正孔)があるとします。
【席の移動】
1. 隣の人が空席に移動 → 元の席が空く
2. また隣の人が移動 → さらに席が移る
3. これを繰り返すと…
「空席(正孔)が移動しているように見える!」
実際には:
• 人(電子)は左に移動
• 空席(正孔)は右に移動
→ 正孔はプラスの電荷のように振る舞う!
🔗 関連記事:
📖 電験三種「機械」科目攻略│半導体の基礎
📖 電験三種「理論」科目攻略法
📖 電験三種の公式暗記術
2️⃣ n型半導体(電子が多い)
🔵 5価の不純物を混ぜる
n型半導体の作り方:
シリコン(4価)に5価の元素を少量混ぜる!
🧪 5価の不純物(ドナー):
• リン(P)
• ヒ素(As)
• アンチモン(Sb)

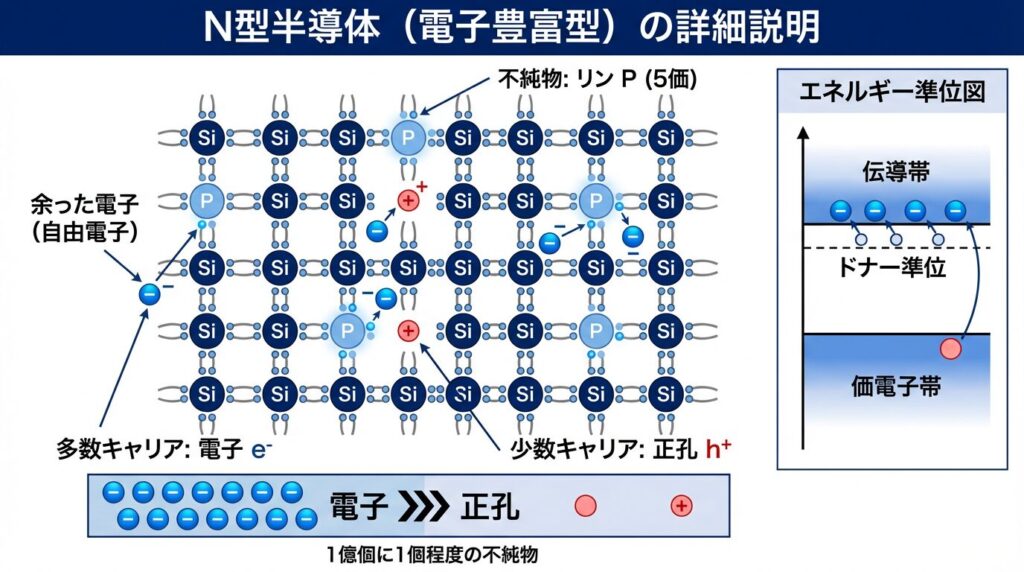

💡 何が起こる?
• 5価元素は価電子が5個
• シリコンとの結合には4個しか使わない
• 余った電子1個が自由電子になる!
🔢 濃度: 約1億個に1個程度の不純物
📊 多数キャリアと少数キャリア
n型半導体の特徴:
✅ 多数キャリア:電子(e⁻)
• 圧倒的に多い
• 電流を運ぶ主役
• ドナーから供給される
❌ 少数キャリア:正孔(h⁺)
• わずかに存在
• 熱励起で生成
• 多数キャリアの1万分の1以下
覚え方: n = negative(負) = 電子!
🔗 関連記事:
📖 電験三種「機械」科目攻略│半導体デバイス
📖 電験三種「理論」科目の計算問題攻略法
📖 YouTubeで電験三種を制する独学インプット法
3️⃣ p型半導体(正孔が多い)
🔴 3価の不純物を混ぜる
p型半導体の作り方:
シリコン(4価)に3価の元素を少量混ぜる!
🧪 3価の不純物(アクセプタ):
• ホウ素(B)
• アルミニウム(Al)
• ガリウム(Ga)
• インジウム(In)

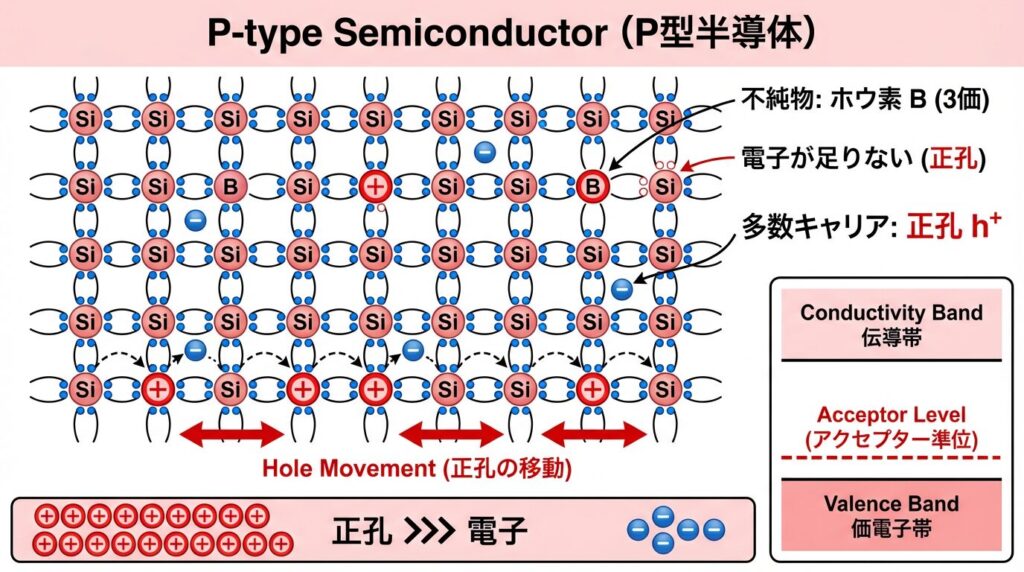

💡 何が起こる?
• 3価元素は価電子が3個
• シリコンとの結合には4個必要
• 電子が1個足りない = 正孔(穴)ができる!
📊 多数キャリアと少数キャリア
p型半導体の特徴:
✅ 多数キャリア:正孔(h⁺)
• 圧倒的に多い
• 電流を運ぶ主役
• アクセプタから供給される
❌ 少数キャリア:電子(e⁻)
• わずかに存在
• 熱励起で生成
• 多数キャリアの1万分の1以下
覚え方: p = positive(正) = 正孔!
🎨 色で覚える最強の暗記法!
🔵 n型半導体 = 青色(Blue)
• Blue → Negative(負) → 電子(e⁻)
• 電子が多い
• 5価の不純物(P, As, Sb)
🔴 p型半導体 = 赤色(Pink/Red)
• Pink → Positive(正) → 正孔(h⁺)
• 正孔が多い
• 3価の不純物(B, Al, Ga, In)
この色イメージで絶対に忘れない!
🔗 関連記事:
📖 電験三種「理論」科目の頻出計算問題
📖 電験三種の公式暗記術
📖 電験三種とは?資格の全体像
4️⃣ p型とn型の徹底比較

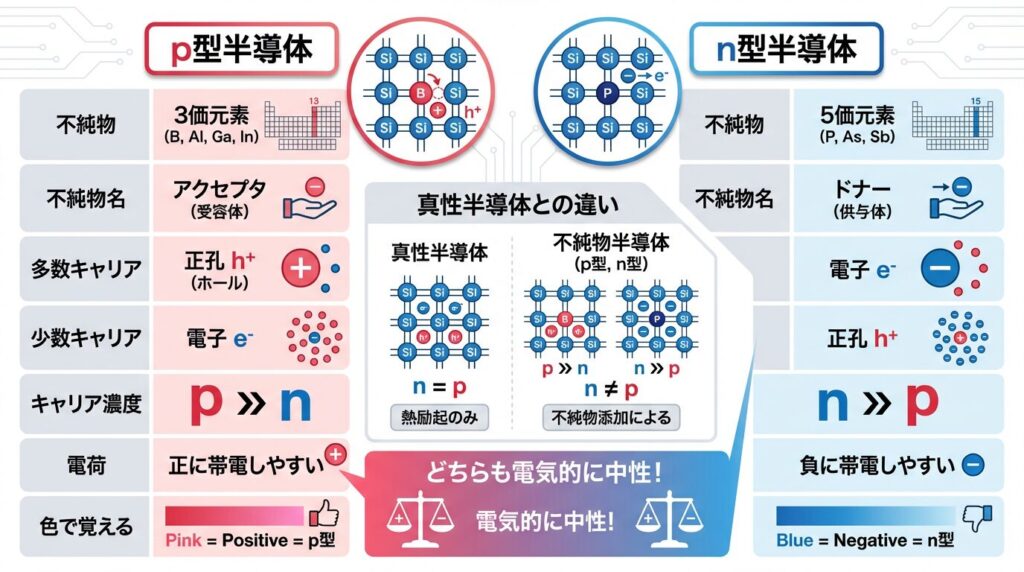

📊 比較表で一目瞭然!
| 比較項目 | p型半導体 | n型半導体 |
|---|---|---|
| 不純物 | 3価元素(B, Al, Ga, In) | 5価元素(P, As, Sb) |
| 不純物の名称 | アクセプタ(受容体) | ドナー(供与体) |
| 多数キャリア | 正孔(h⁺, ホール) | 電子(e⁻) |
| 少数キャリア | 電子(e⁻) | 正孔(h⁺) |
| キャリア濃度 | p >> n | n >> p |
| 色で覚える | 🔴 Pink = Positive | 🔵 Blue = Negative |
| 全体の電荷 | どちらも電気的に中性 | |
💡 重要ポイント
⚠️ よくある勘違い:
❌ 間違い:「p型は正に帯電している」
→ p型もn型も全体としては電気的に中性です!
✅ 正しい理解:
• p型:正孔(プラスのキャリア)が多いだけ
• n型:電子(マイナスのキャリア)が多いだけ
• 不純物原子自体は中性
「キャリアの種類」の違いであって、「電荷の偏り」ではない!
🔗 関連記事:
📖 電験三種「電力」科目攻略
📖 電験三種「機械」科目攻略
📖 電験三種の合格率と難易度
5️⃣ pn接合と空乏層の形成
🔌 p型とn型を接合すると?
pn接合とは:
p型半導体とn型半導体を接合した構造。
ダイオードの基本構造!

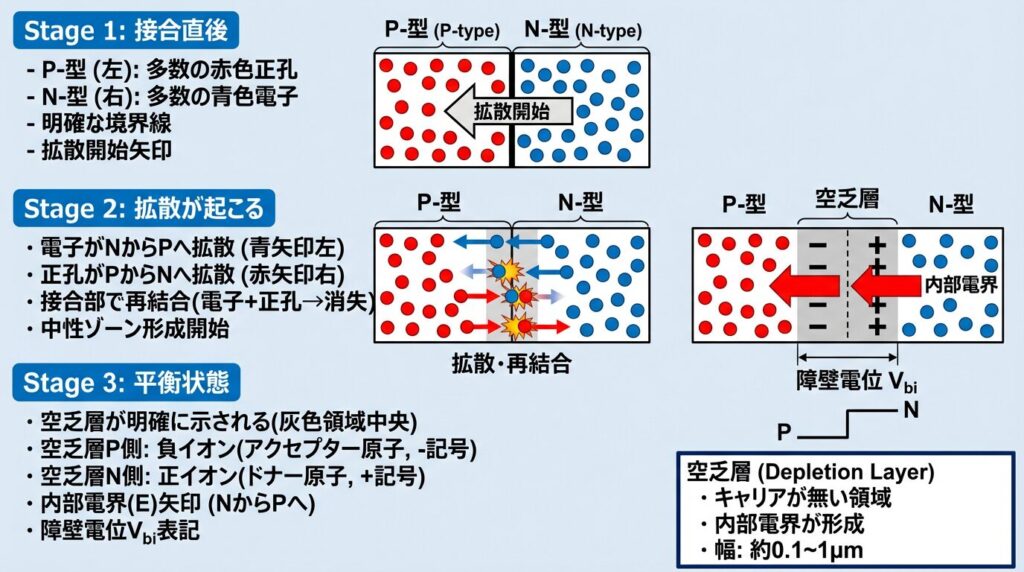

📝 接合直後に起こること:
ステップ1:拡散が始まる
• n型の電子 → p型へ移動
• p型の正孔 → n型へ移動
• 濃度差があるから移動する(拡散現象)
ステップ2:再結合
• 電子と正孔が出会うと消滅
• 接合面付近のキャリアが減る
ステップ3:空乏層ができる!
• キャリアが無い領域が形成される
• これが「空乏層」!
🌟 空乏層の特徴
空乏層(Depletion Layer)の性質:
1. キャリアが無い
• 自由電子も正孔もほとんど無い
• 絶縁体のような振る舞い
2. イオンだけが残る
• p側:マイナスイオン(アクセプタ)
• n側:プラスイオン(ドナー)
3. 内部電界ができる
• n側からp側へ向かう電界
• これ以上の拡散を止める
4. 障壁電位が形成される
• シリコンで約0.6~0.7V
• ゲルマニウムで約0.2~0.3V
📏 空乏層の幅: 約0.1~1μm(マイクロメートル)
🎯 イメージで理解:国境の警備
🗺️ 国境で考えよう!
p国とn国が隣接している状況:
【初期状態】
• p国:住民(正孔)がたくさん
• n国:住民(電子)がたくさん
【国境開放直後】
• p国の住民 → n国へ移動
• n国の住民 → p国へ移動
• 国境付近で出会って消滅(再結合)
【平衡状態】
• 国境付近に「無人地帯(空乏層)」ができる
• p国側:マイナスの警備員(イオン)だけ残る
• n国側:プラスの警備員(イオン)だけ残る
• 警備員が電界を作って、これ以上の移動を防ぐ!
この「無人地帯」が空乏層のイメージ!
📝 電験三種での出題ポイント
頻出問題タイプ:
1. p型・n型の判別
「3価の不純物を加えた半導体は?」
→ p型半導体(正孔が多数キャリア)
2. 多数・少数キャリアの判定
「n型半導体の多数キャリアは?」
→ 電子(e⁻)
3. pn接合の性質
「空乏層の説明として正しいものは?」
→ キャリアがほとんど存在しない領域
4. 障壁電位の数値
「シリコンのpn接合の障壁電位は?」
→ 約0.6~0.7V
💡 「機械」科目で毎年1~2問出題される重要テーマ!
🔗 関連記事:
📖 電験三種「電力」科目攻略
📖 電験三種「機械」科目攻略
📖 電験三種の合格率と難易度
📚 まとめ│半導体の基礎で合格する
🎯 この記事の重要ポイント
- 真性半導体:電子数=正孔数(n=p)
- n型:5価不純物で電子が多数キャリア(Blue = Negative)
- p型:3価不純物で正孔が多数キャリア(Pink = Positive)
- pn接合で空乏層ができる(キャリアが無い領域)
- 障壁電位:Si約0.6~0.7V、Ge約0.2~0.3V
- ダイオード、トランジスタの基本構造!
💪 次のステップ
初心者のあなたへ:
まずは「色で覚える」暗記法を使いましょう!青=n型(電子)、ピンク=p型(正孔)で絶対忘れません。
電験三種受験者のあなたへ:
過去問で「半導体の基礎」を3~5問解いてみましょう。多数キャリアと少数キャリアの判定問題は必ず出ます!
さらに深く学びたいあなたへ:
pn接合の順方向バイアス・逆方向バイアス、ダイオードの特性など、応用分野に進みましょう!
