静電容量とは?公式C=εS/dの意味と求め方をやさしく図解|計算ツール付き

静電容量とは何かを表すアイキャッチ。電池につないだ平行板コンデンサと公式C=εS/d

※本記事にはプロモーション(広告)が含まれています。

お悩み
こんなふうに思っていませんか?
  • 静電容量とは何か、ひとことで説明できない
  • C=εS/dは書けるのに、問題になると手が止まる
  • 直列と並列、どっちが足し算か毎回迷う
この記事でわかること
  • 静電容量の意味と、C=Q/V・C=εS/dの読み方
  • 公式の導き方と、ε・ε₀・εrの違い
  • 直列・並列を「面積」と「すきま」で迷わず解く方法
  • 容量と電荷が出せる計算ツール
結論|まず30秒でわかる答え

静電容量とは、コンデンサに1Vの電圧をかけたとき、何クーロンの電荷をためられるかを表す量です。式はC=Q/V、単位はF(ファラド)です。2枚の板を向かい合わせた平行板コンデンサでは C=εS/d となり、板が広いほど(S)、すきまが狭いほど(d)、間の材料の誘電率が大きいほど(ε)、静電容量は大きくなります。

静電容量とは何かを表すアイキャッチ。電池につないだ平行板コンデンサと公式C=εS/d
静電容量の公式C=εS/dと平行板コンデンサ

静電容量とは?C=Q/Vを「面ファスナー」でイメージする

静電容量は、コンデンサの「電気を抱えこむ力」です。同じ電圧をかけても、静電容量が大きいほど多くの電荷がたまります。

コンデンサは、2枚の金属の板を向かい合わせ、あいだに電気を通さない材料をはさんだだけの部品です。電池につなぐと、片方の板に+、もう片方に−の電荷が集まります。板のあいだは絶縁されているので電荷は通りぬけられず、しかも+と−は引き合うので、板の表面にとどまります。

イメージは面ファスナー(マジックテープ)です。どれだけくっつくかは、①向き合う面の広さ、②すきまの近さ、③素材のくっつきやすさ、で決まります。コンデンサの静電容量も、面積S・すきまd・材料の誘電率εの3つで決まります。

公式

C = Q ÷ V (Q = CV)

C:静電容量[F] Q:たまった電荷[C] V:かけた電圧[V]

例題:10μFのコンデンサに100Vをかけると、Q=10×10⁻⁶×100=1×10⁻³C=1mC です。1Fはとても大きな単位なので、身の回りの部品はμF(10⁻⁶)やpF(10⁻¹²)が中心です。

クーロンの法則|距離2倍で力が1/4になる理由
あわせて読みたい
クーロンの法則|距離2倍で力が1/4になる理由

そもそも電荷とは?静電気とクーロンの法則

静電容量 C = 1V あたりにためられる電荷 + − 100V + − + − + − C = 1μF Q = 1μF × 100V = 100μC + − + − + − + − + − + − + − + − + − C = 3μF Q = 3μF × 100V = 300μC 同じ100Vでも、容量が3倍なら電荷も3倍(C=Q÷V)
図:同じ電圧をかけても、静電容量が大きいほど多くの電荷がたまる

公式C=εS/dを3つの部品に分けて読む

平行板コンデンサの静電容量は、面積Sと誘電率εに比例し、すきまdに反比例します。

公式

C = ε × S ÷ d

ε:誘電率[F/m] S:向かい合う面積[m²] d:板の間隔[m]

部品増やすと実際の値(空気中)
面積 S(分子)比例して増える。電荷が張りつく場所が増えるd=1mmで S=25・50・100cm² → 約22.1・44.3・88.5pF
すきま d(分母)反比例して減る。+と−が引き合う力が弱まるS=100cm²で d=1・2・4mm → 約88.5・44.3・22.1pF
誘電率 ε(分子)比例して増える。間の材料が電荷をためる手助けをするS=100cm²・d=1mmで 空気・紙(εr=3)・雲母(εr=6) → 約88.5・266・531pF

公式の導き方|たった4行

  1. 板に+Qと−Qを与えると、板のあいだの電界は E=Q/(εS)
  2. 一様な電界の中では、電圧は電界×距離なので V=Ed
  3. 1を代入して V=Qd/(εS)
  4. C=Q/V に入れると、Qが約分されて C=εS/d

Qが消えるということは、静電容量は電荷や電圧では変わらず、形と材料だけで決まる、という意味です。電圧を2倍にしても容量は変わらず、たまる電荷が2倍になります。

ガウスの法則とは?電気力線の本数Q/εと電束Qで電界を求める方法を図解|電界の計算ツール付き
あわせて読みたい
ガウスの法則とは?電気力線の本数Q/εと電束Qで電界を求める方法を図解|電界の計算ツール付き

E=Q/(εS)はどこから?ガウスの法則

C = ε × S ÷ d の3つの部品 (同じ電圧をかけたとき。+−の印の数=たまる電荷の多さ) 面積 S を広げる + − + − 50cm² 44.3pF + − + − + − + − 100cm² 88.5pF 広いほど大きい(比例) (d=1mm・空気) すきま d を広げる + − + − + − + − 1mm 88.5pF + − + − 2mm 44.3pF 広いほど小さい(反比例) (S=100cm²・空気) 誘電率 ε を大きく + − + − 空気 88.5pF + − + − + − + − + − + − + − + − + − + − + − + − 雲母 εr=6 531pF 大きいほど大きい(比例) (S=100cm²・d=1mm)

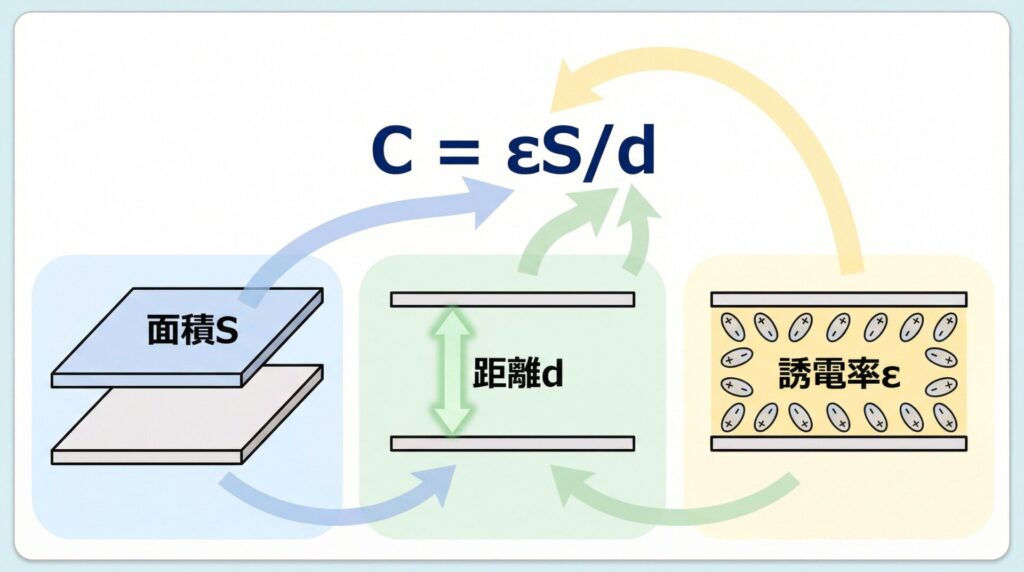

図:C=εS/d。面積と誘電率に比例し、すきまに反比例する

ε・ε₀・εrの違いを30秒で整理する

3つの記号は ε=ε₀×εr の1本の式でつながります。ε₀は真空の誘電率(定数)、εrは材料の「実力倍率」です。

記号名前値・単位
ε₀真空の誘電率8.85×10⁻¹² F/m(正確には8.8541878188×10⁻¹²)
εr比誘電率単位なし(真空を1とした倍率)。空気は約1.0006、紙は約2〜4、雲母は約4.5〜7.5、水は約80
ε誘電率ε₀×εr[F/m]

例題:面積100cm²の板を1mmの間隔で向かい合わせ、εr=4の材料をはさんだときの静電容量は? S=0.01m²、d=0.001mにそろえて、C=(8.85×10⁻¹²×4)×0.01÷0.001=3.54×10⁻¹⁰F=354pF。問題文に「空気中」とあれば、ε₀をそのまま使って大丈夫です。

誘電率とは?誘電体・比誘電率と分極を図解|早見表・計算ツール付き
あわせて読みたい
誘電率とは?誘電体・比誘電率と分極を図解|早見表・計算ツール付き

誘電体と分極、比誘電率をくわしく

誘電率の図。ε=ε₀×εrで、S=100cm²・d=1mmのとき、空気は88.5pF、紙は266pF、雲母は531pF
誘電率ε=ε₀×εr:空気・紙・雲母の容量の比較

静電容量の計算ツール

面積はcm²、間隔はmmのまま入れられます(ツールの中でm²とmに直します)。

① 平行板コンデンサの静電容量と電荷
② 2つのコンデンサの直列・並列

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。

静電容量の例題の手順。面積100cm²を0.01m²、間隔1mmを0.001mに直し、誘電率8.85×10⁻¹²×4を代入して約354pF
静電容量の例題:単位をm²とmに直して約354pF

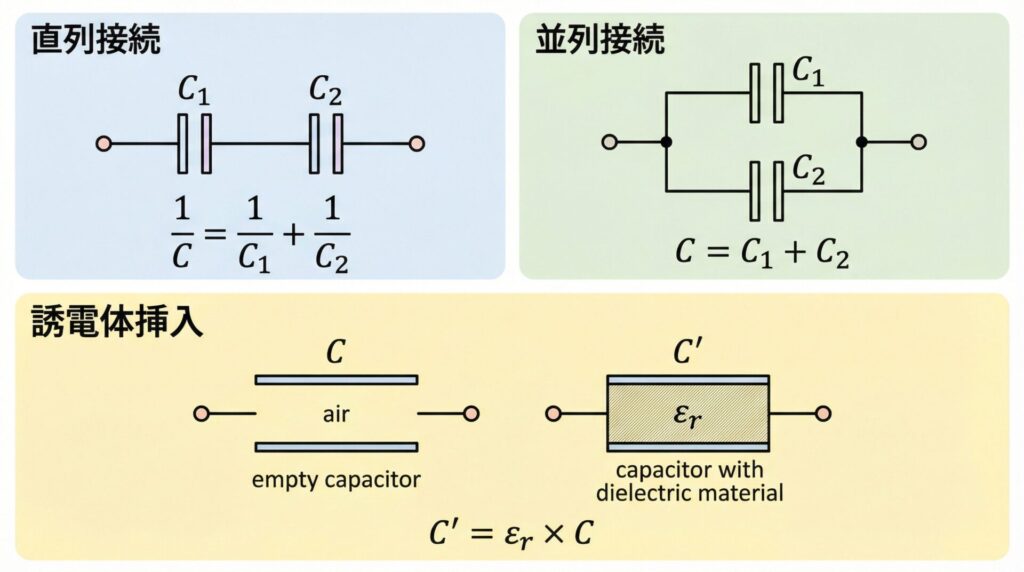

直列と並列|「面積」と「すきま」で考えれば迷わない

並列は板を横に並べて「面積が足し算」、直列は縦に積んで「すきまが足し算」です。C=εS/dに戻れば、どちらが足し算か迷いません。

項目並列直列
イメージ面積Sが増えるすきまdが増える
式C=C₁+C₂1/C=1/C₁+1/C₂(2個なら積÷和)
結果一番大きいものより大きい一番小さいものより小さい
共通する量電圧V電荷Q

例題:2μF・3μF・5μFの並列は 2+3+5=10μF。6μFと3μFの直列は (6×3)÷(6+3)=2μF で、一番小さい3μFよりさらに小さくなります。直列ではまん中の部分に外から電荷が出入りできないので、どのコンデンサにも同じ電荷Qがたまり、容量の小さいほうに大きな電圧がかかります。

コンデンサの直列・並列の合成容量|計算式と電圧の分かれ方を例題で図解
あわせて読みたい
コンデンサの直列・並列の合成容量|計算式と電圧の分かれ方を例題で図解

コンデンサの直列・並列、合成容量の計算パターン

並列は「面積」の足し算、直列は「すきま」の足し算 並列:面積が増える → 大きく + − 9V + − + − + − + − 2μF Q=18μC + − + − + − + − + − + − 3μF Q=27μC 2μF + 3μF = 5μF 電圧はどちらも 9V(共通) 電荷は 18μC + 27μC = 45μC = 5μF × 9V 直列:すきまが増える → 小さく + − 9V + − + − + − + − + − + − + − + − 6μF 3V 3μF 6V 6μF と 3μF = 2μF(積÷和) 電荷はどちらも Q=2μF×9V=18μC 電圧は容量の小さい 3μF に大きく(3V と 6V) すきま 1 + 2 = 3 → 容量は 6μF の 1/3 板の幅 2 + 3 = 5 → 容量も 5
図:並列は面積の足し算(2+3=5μF)、直列はすきまの足し算(6μFと3μFで2μF)

誘電体を入れると?「電源が生きているか」だけ見る

誘電体を入れると容量はεr倍。電源につないだままなら電荷Qがεr倍、切り離してからなら電圧Vが1/εrになります。

10μF・100Vにεr=4を入れるCVQ
電源につないだまま(V一定)10→40μF100Vのまま1→4mC
切り離してから(Q一定)10→40μF100→25V1mCのまま

一部だけ入れる問題は、コンデンサを2つに切り分けて考えます。面積の一部に入れたら並列、厚さの一部に入れたら直列です。エネルギーまで問われたら、V一定ならεr倍、Q一定なら1/εr倍と、向きが逆になる点に注意します。

静電エネルギーを完全理解|W=1/2QVの3つの公式を使い分けて確実に得点する方法
あわせて読みたい
静電エネルギーを完全理解|W=1/2QVの3つの公式を使い分けて確実に得点する方法

静電エネルギーW=½QVの3つの公式の使い分け

誘電体を入れたときの変化の図。電源につないだままなら電圧100Vのままで電荷が1mCから4mCに、切り離してからなら電荷1mCのままで電圧が100Vから25Vになる
誘電体を入れると電源の状態で電荷か電圧が変わる

初心者がやりがちな5つのミス

ミス防ぎ方
dを分子に書く分母はdだけ。「離れたらためられない」で確かめる
直列と並列を逆にする抵抗と逆。「並列=面積、直列=すきま」で判断する
単位を直さずに代入する1cm²=10⁻⁴m²、1mm=10⁻³m に直してから入れる
εとεrを取り違えるεrは倍率。ε₀をかけて初めてεになる
電源の状態を見ないで解く「接続したまま」「取り外して」の一言に、最初に印をつける
静電容量の計算でやりがちな5つのミスの図。dは分母、並列は面積の足し算、単位はm²とmに直す、εrにはε₀をかける、電源の状態を確かめる
静電容量の計算でやりがちな5つのミス

よくある質問

Q. 静電容量とは簡単にいうと?

A. コンデンサが1Vあたり何クーロンの電荷をためられるかを表す量です。C=Q/Vで、単位はF(ファラド)です。

Q. 静電容量の求め方は?

A. 電荷と電圧がわかればC=Q/V、平行板ならC=εS/dです。面積はm²、間隔はmにそろえてから計算します。

Q. 静電容量を大きくするには?

A. 板の面積を広げる、すきまを狭くする、比誘電率の大きい材料をはさむ、の3つです。C=εS/dのとおりです。

Q. 静電容量の単位は?

A. F(ファラド)です。1Fはとても大きいので、実際はμF(10⁻⁶F)やpF(10⁻¹²F)がよく使われます。

Q. 電圧を上げると静電容量は増える?

A. 増えません。静電容量は形と材料で決まり、電圧を上げて増えるのは電荷Qです(Q=CV)。

Q. 直列と並列、どちらが足し算?

A. 並列が足し算です。面積が増えるイメージです。直列はすきまが増えるので、逆数の足し算で小さくなります。

まとめ
  • C=Q/V:1Vあたり何クーロンためられるか。Q=CVが実戦の主役
  • C=εS/d:ε・Sが増えれば増え、dが増えれば減る
  • ε=ε₀εr、ε₀=8.85×10⁻¹²F/m、空気のεrは実質1
  • 並列は面積の足し算、直列はすきまの足し算(積÷和)
  • 誘電体を入れたら、V一定ならQがεr倍、Q一定ならVが1/εr
