【完全図解】ACアダプターの中身｜あの「黒い箱」の正体は超小型の変電所だった

あなたの足元に転がっている、あの黒い四角い箱。ノートPCの電源コードの途中にあるアレ。スマホの充電器のアレ。

あの箱の正体は、超小型の変電所です。電力会社の変電所が「高圧の交流を家庭用の100Vに変換する」のと同じように、ACアダプターは「100Vの交流をスマホが使える5Vの直流に変換する」——やっていることは本質的に同じです。

この記事では、あの黒い箱の中で何が起きているのかを、電気の知識ゼロの方にもわかるように図解します。水道管に例えながら、1ステップずつ順番に追っていきましょう。

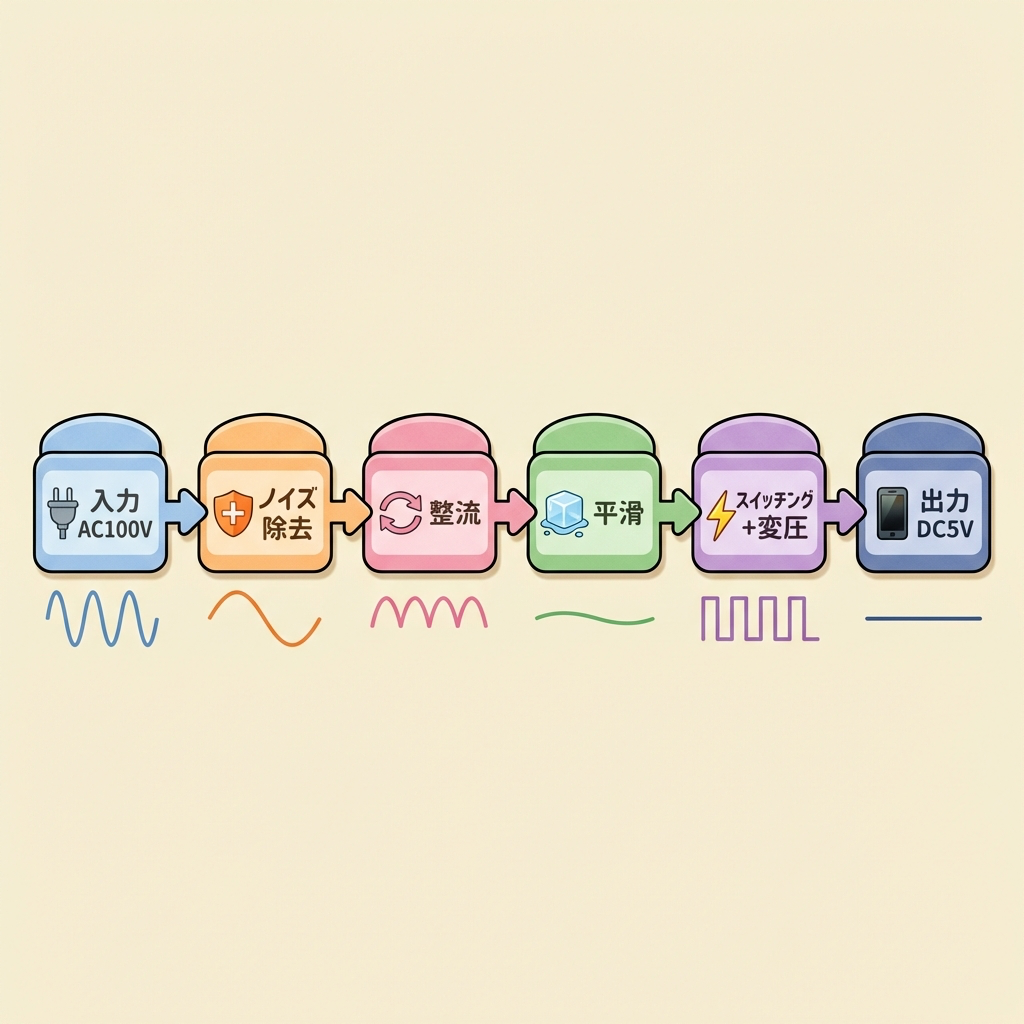

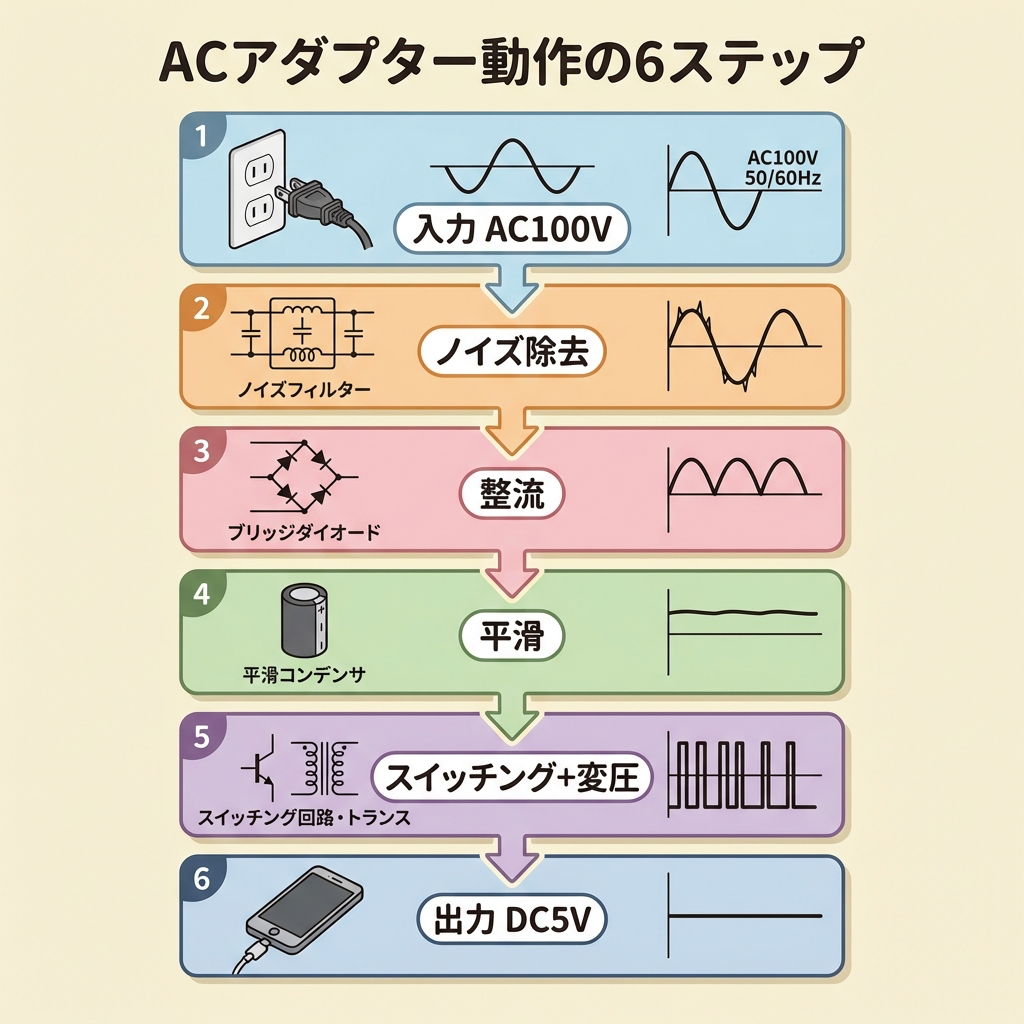

ACアダプターの中身｜6つのステップで電気が変わる

コンセントのAC100V（交流）が、スマホやノートPCが使えるDC5V〜20V（直流）に変わるまでには、6つのステップがあります。まずは全体像をつかんでください。

この6つのステップを、水道管のたとえを使いながら1つずつ解説していきます。

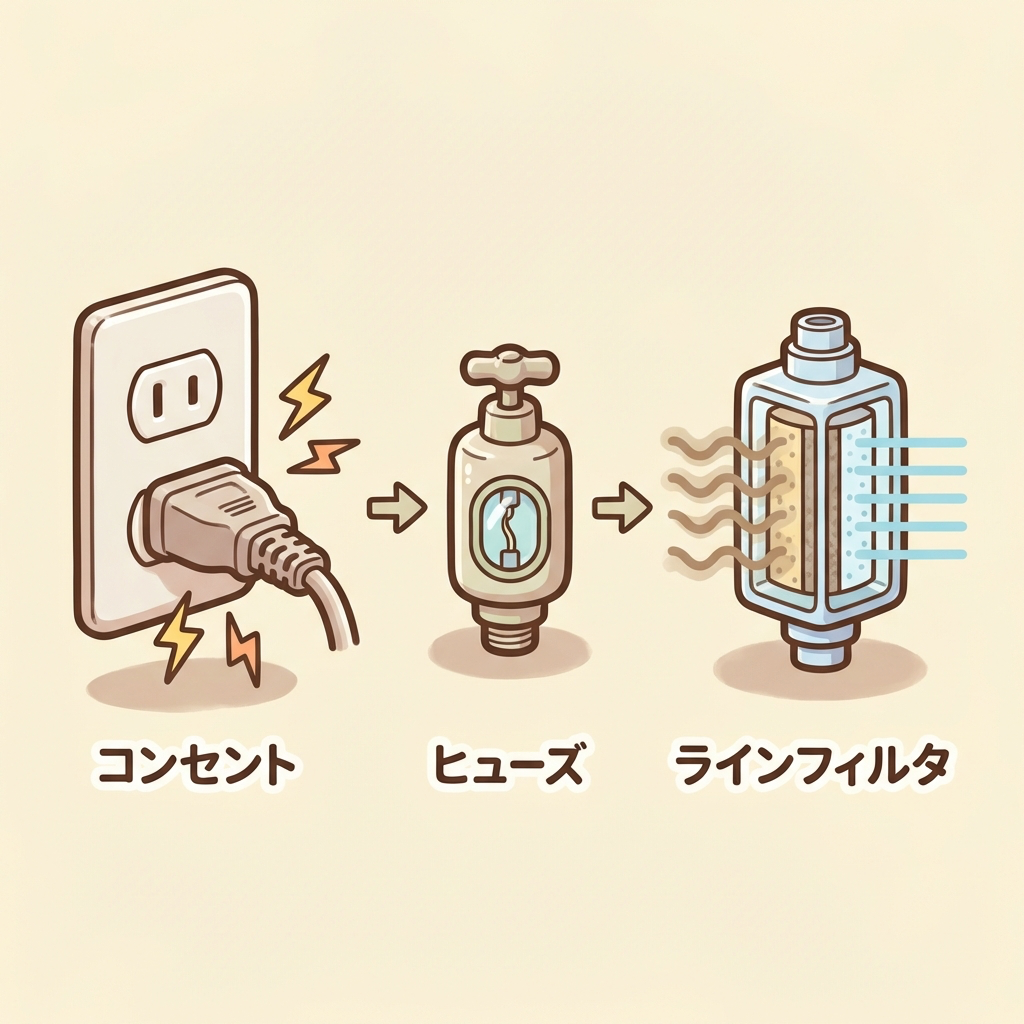

STEP 1 & 2：AC100Vの入力とノイズの除去

STEP 1：コンセントからAC100Vが入る

すべてはコンセントから始まります。日本の家庭用コンセントには、電力会社から 交流100V、50/60Hz の電気が供給されています。

交流（AC）とは、電気の流れる方向が 1秒間に50回（東日本）または60回（西日本） 入れ替わる電気のことです。水道管に例えると、「水が押されたり引かれたりして、行ったり来たりしている」状態です。

スマホやパソコンの中身は「一方通行の水流」でないと動きません。だからACアダプターが必要なのです。

ちなみに、ACアダプターの入口には ヒューズ が入っています。これは「水道管のバルブ」のようなもので、異常な大電流が流れたときに回路を遮断して火災や故障を防ぐ安全装置です。

STEP 2：ラインフィルタでノイズを除去する

コンセントからやってくるAC100Vは、実はそのまま使えるほどキレイではありません。同じコンセントに接続されたエアコンや冷蔵庫のモーターが出す ノイズ（電気的なゴミ） が混じっています。

そこで、ACアダプターの入口には ラインフィルタ（EMIフィルタ）という部品が付いています。水道管に例えると、浄水器のようなものです。外からの不純物（ノイズ）を取り除き、キレイな電気だけを中に通します。

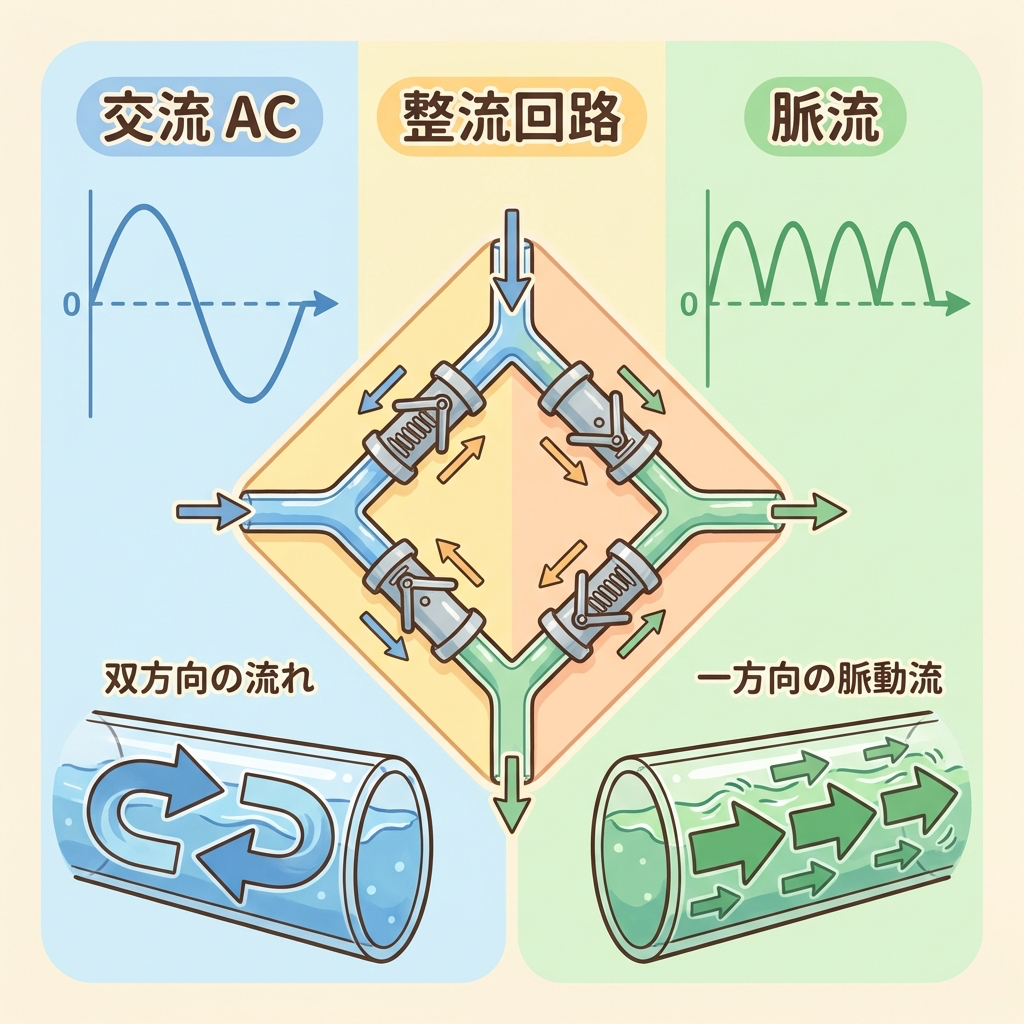

STEP 3：整流｜行ったり来たりの水流を「一方通行」にする

ダイオードブリッジ｜「逆止弁4つ」で水流の向きを揃える

交流は「行ったり来たり」する電気です。これをそのままスマホに流したら壊れてしまいます。まず必要なのは、電気の流れを 一方通行 にすること。これを 整流（せいりゅう） と言います。

整流に使う部品が ダイオードブリッジ（ブリッジ整流回路） です。ダイオードとは「一方向にしか電流を流さない部品」で、水道管の 逆止弁（ぎゃくしべん） と同じ役割を果たします。

4つのダイオードを「橋（ブリッジ）」のように組み合わせることで、交流の プラスの波もマイナスの波も、すべて同じ方向に流す ことができます。

水道管に例えると、「行ったり来たりしていた水」が「一方向にだけ流れるようになった」状態です。ただし、まだ水流は ドクドクと脈打っている（波打っている）状態。一定の強さでスムーズに流れているわけではありません。この「波打つDC」を 脈流（みゃくりゅう） と呼びます。

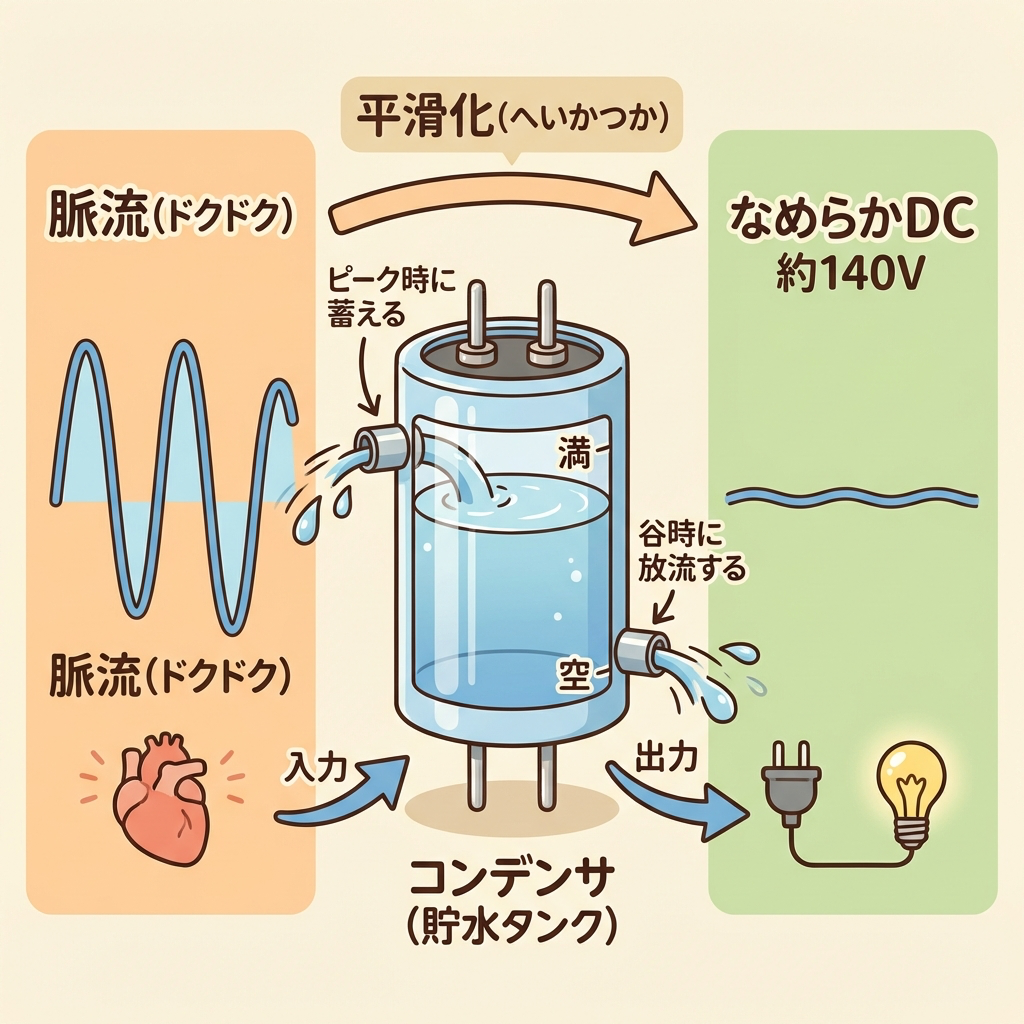

STEP 4：平滑｜ドクドクした脈打ちをなめらかにする

電解コンデンサ｜「水をためるタンク」の役割

整流でできた「脈流」は、まだドクドクと波打っています。これをなめらかな直流にする工程が 平滑（へいかつ） です。

平滑に使う部品が 電解コンデンサ です。コンデンサとは「電気を一時的にためて、放出する部品」。水道管でいえば 貯水タンク です。

水道管のたとえで説明します。蛇口からの水がドクドクと断続的に出ているとき、途中に 大きなタンク を置くと、タンクが「水の多いとき」に水を吸収し、「水の少ないとき」にためた水を放出して、蛇口の先ではほぼ一定の水量が出続けます。電解コンデンサはまさにこの「タンク」です。

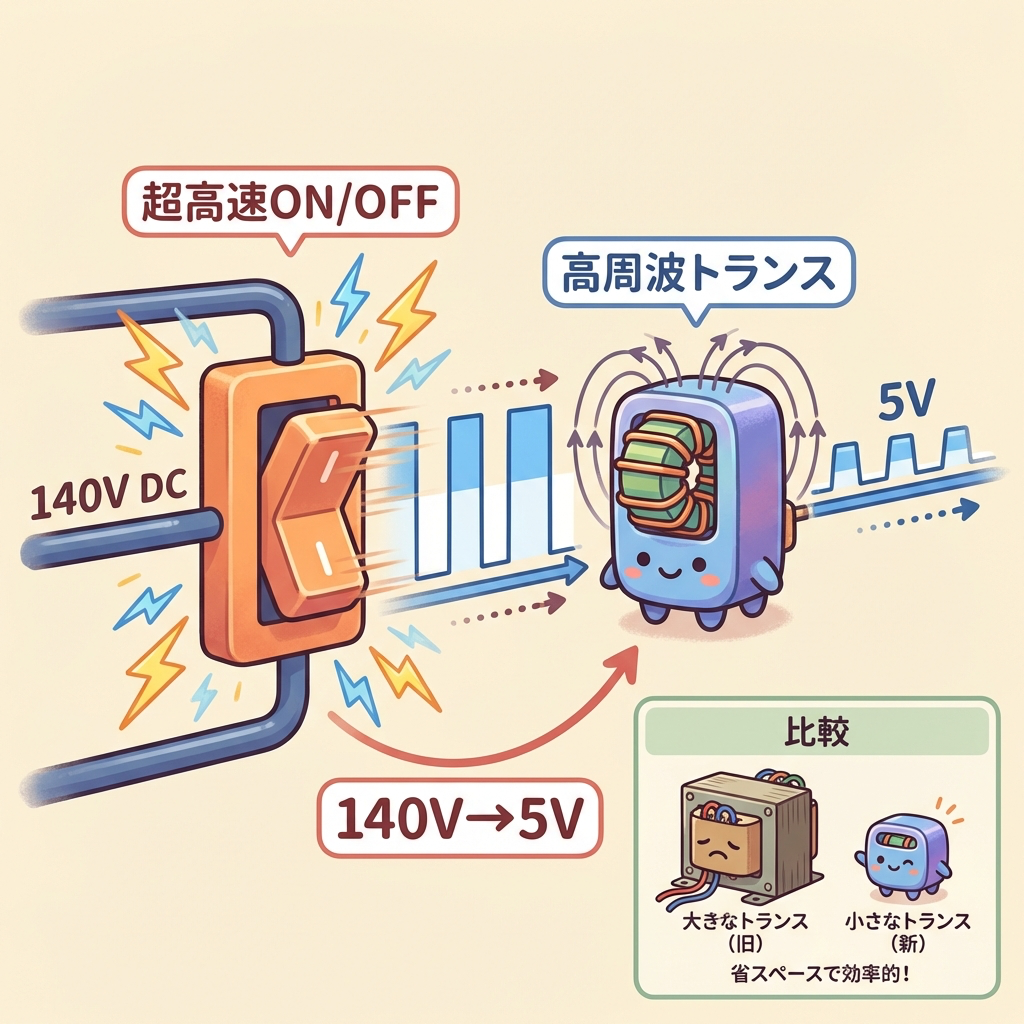

STEP 5：スイッチング＋変圧｜140Vを5Vに下げる「核心」

ここがACアダプターの中で最も重要な部分であり、「あの箱が熱くなる」原因でもあります。STEP 4で得た約140Vの直流を、スマホが使える 5V まで落とす必要があります。

なぜ「スイッチング」するのか？｜超高速のON/OFF

約140Vの直流を5Vに下げるには「変圧器（トランス）」を使います。しかし、変圧器には重大な特徴があります。交流でないと変圧できないのです。直流をそのまま変圧器に入れても、何も起きません。

そこで登場するのが スイッチング です。トランジスタ（半導体のスイッチ）を使って、140Vの直流を 1秒間に数万〜数十万回 のスピードでON/OFF（パチパチ）します。すると、直流が「高速で断続するパルス」になり、擬似的に交流のような振る舞いをします。

水道管のたとえでは、蛇口を 超高速でパチパチ開け閉め している状態です。一見無駄に見えますが、この「高速ON/OFF」がACアダプターを小さく軽くする最大の秘密です。

高周波トランスで電圧を下げる｜小型化の秘密

スイッチングで作ったパルスを 高周波トランス（変圧器） に通すと、140Vだった電圧を5Vや12Vなど必要な電圧に下げることができます。

ここで重要なのが「高周波」というキーワードです。コンセントの電気は50Hz/60Hzですが、スイッチングで作ったパルスは 数万Hz〜数十万Hz。周波数が高いほどトランスのコア（鉄心）を小さくできるため、ACアダプター全体が劇的に小型・軽量になります。

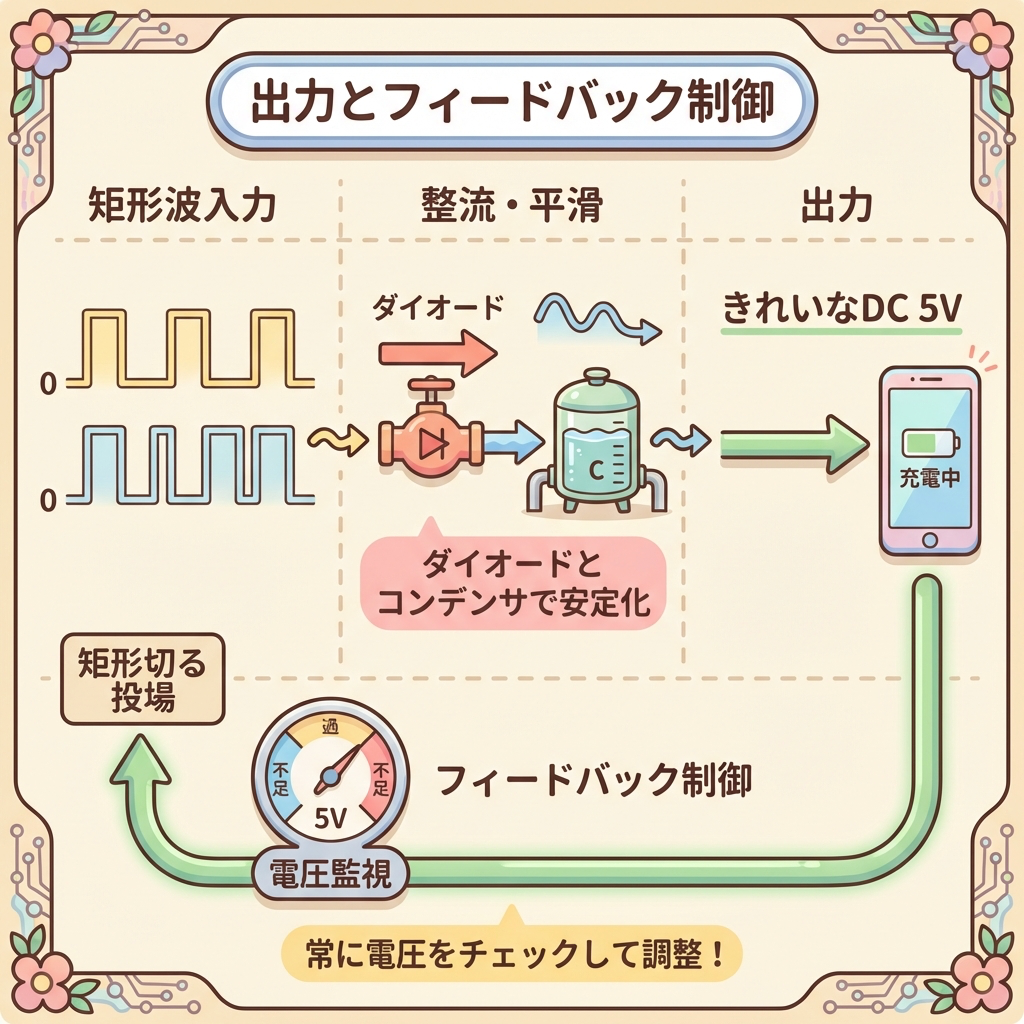

STEP 6：再整流＋平滑＋フィードバック｜「きれいなDC」を仕上げる

トランスの出口は、まだパルス状態

STEP 5で高周波トランスを通った電気は、電圧こそ5Vまで下がっていますが、形はまだ パルス状（カクカクした波形） です。スマホに流すにはまだ荒すぎます。

そこで、2次側（出力側）でもう一度 整流（ダイオードで方向を揃える）と 平滑（コンデンサでなめらかにする）を行います。STEP 3・4と同じ作業を、低電圧側でもう一度やるわけです。

フィードバック制御｜電圧を「自動調整」する仕組み

ACアダプターの出口には、出力電圧を常に監視する フィードバック回路 が付いています。出力電圧が下がりそうになったら「もっとON時間を長く！」、上がりそうになったら「もっとON時間を短く！」とスイッチング回路に指示を出し、常に ぴったり5V を維持します。

水道管のたとえで言えば、蛇口の先に「水圧計」を付けて、水圧が下がったら蛇口を多めに開け、水圧が上がったら蛇口を絞る——そんな「自動制御」が常に動いているのです。

全6ステップの一覧まとめ

ここまでの内容を1つの表に整理します。この表だけで「ACアダプターの中身」がすべてわかります。

STEP	やること	使う部品	電気の状態	水道管のたとえ
1	入力	プラグ＋ヒューズ	AC100V（交流、行ったり来たり）	水道管から水が行ったり来たりしている
2	ノイズ除去	ラインフィルタ	AC100V（ゴミを除去してキレイに）	浄水器で不純物を除去
3	整流	ダイオードブリッジ	脈流DC（一方通行だが波打つ）	逆止弁4つで一方通行に。でもドクドク
4	平滑	電解コンデンサ	なめらかDC 約140V	貯水タンクで水量を均一化
5	スイッチング ＋変圧	スイッチング素子 ＋高周波トランス	高速パルス → 5Vに変圧	蛇口を超高速で開け閉めし、減圧弁で水圧を下げる
6	再整流＋平滑 ＋フィードバック	ダイオード ＋コンデンサ ＋制御IC	きれいなDC 5V（安定出力）	タンク＋自動水圧調整弁で安定供給

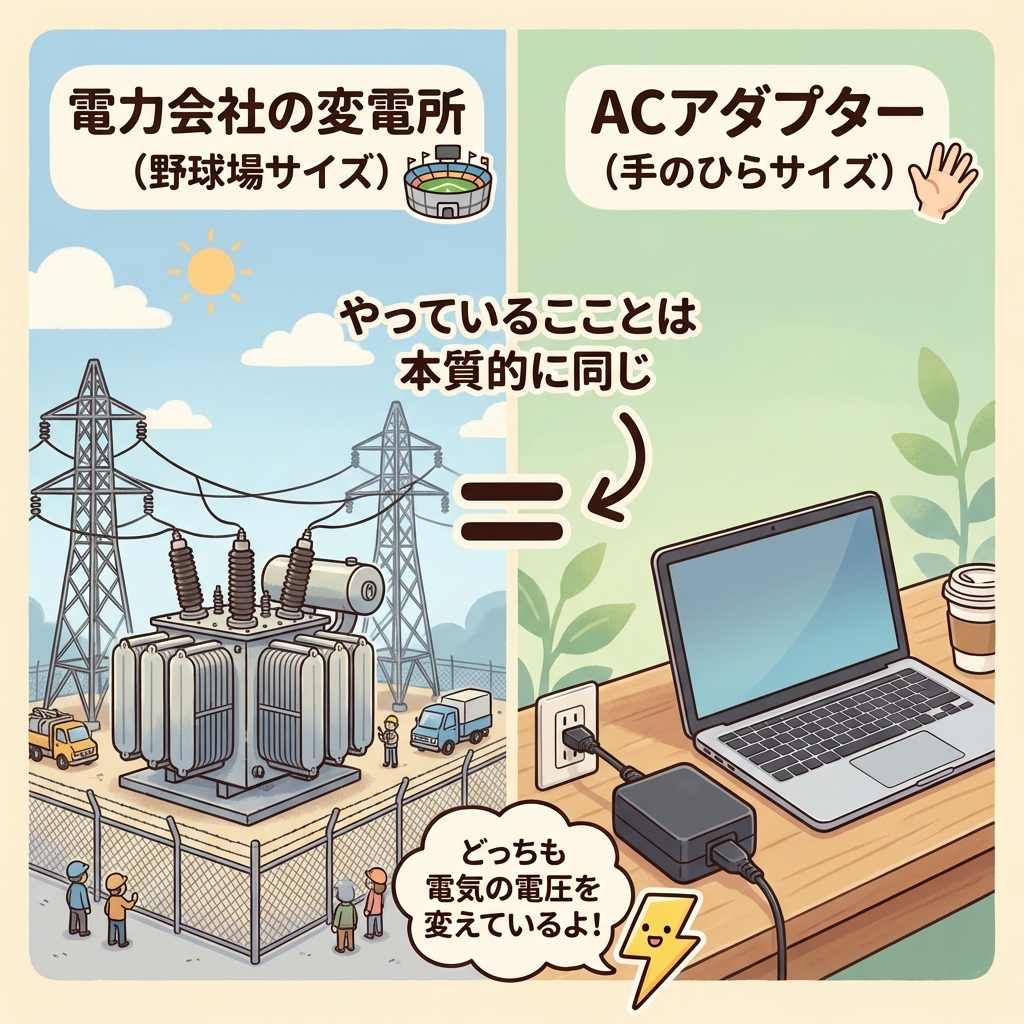

ACアダプターは「超小型の変電所」｜電力会社の変電所と比べてみる

記事の冒頭で「ACアダプターは超小型の変電所」と書きました。これは比喩ではなく、本質的に同じことをやっています。比較してみましょう。

比較項目	🏭 電力会社の変電所	🔌 あなたの足元のACアダプター
やること	高圧（数万V〜数十万V）→低圧（100V/200V）に電圧を変換	100V AC → 5〜20V DC に電圧を変換
変圧の仕組み	巨大なトランス（変圧器）	超小型の高周波トランス
AC→DC変換	しない（ACのまま家庭に届ける）	する（整流＋平滑でDCにする）
サイズ	野球場くらい	手のひらサイズ
扱う電力	数百万kW	5〜100W程度

つまり、あなたの部屋にある黒い箱は、変電所がやっている「変圧」に加えて、変電所がやらない「AC→DC変換」まで一人でやっているのです。むしろ変電所より仕事量が多いとも言えます。手のひらサイズで、これだけのことをやっている——そう考えると、あの箱がちょっと愛おしく見えてきませんか。

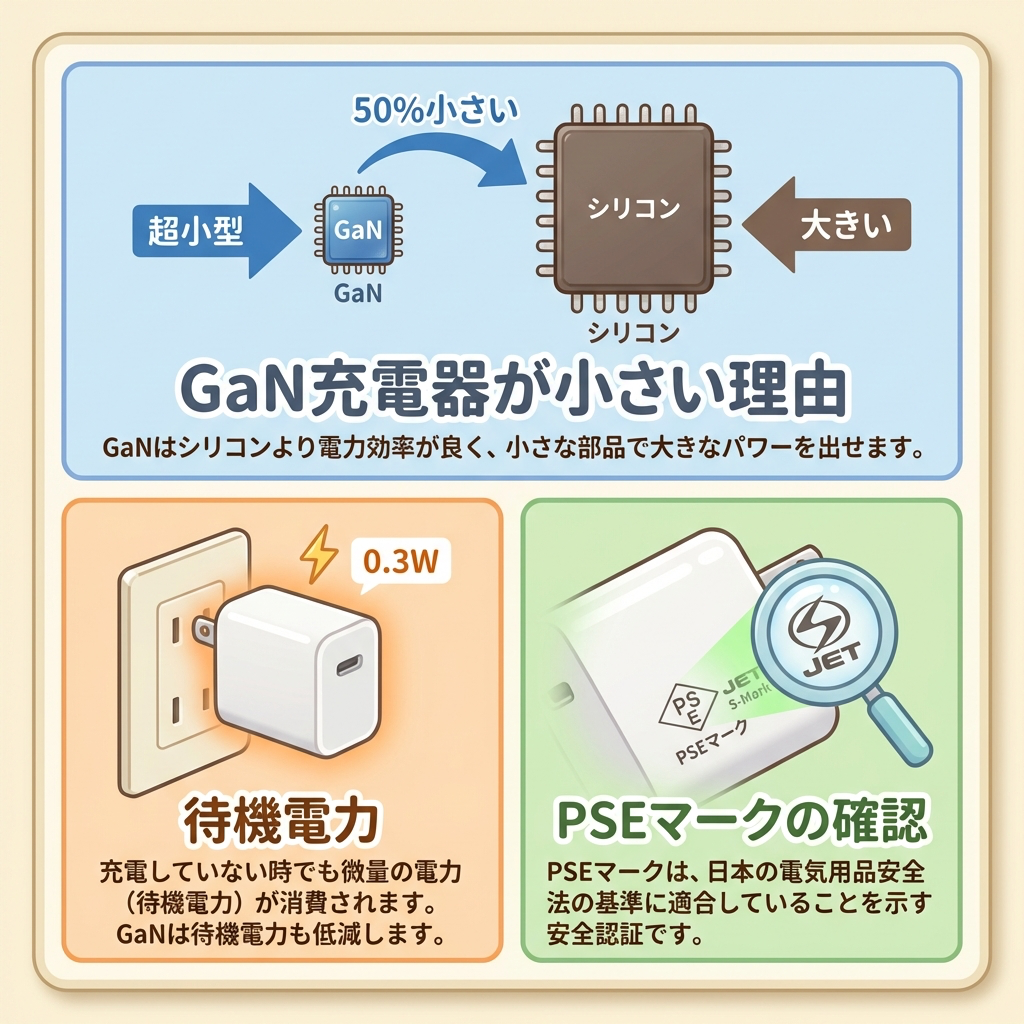

よくある疑問3つ

Q1. 最近のスマホ充電器が小さいのはなぜ？

最大の理由は GaN（窒化ガリウム） という新しい半導体素子の普及です。従来のシリコン製トランジスタよりスイッチング速度が速く、損失（＝熱）が少ないため、同じ電力でもより小型・軽量に作れるようになりました。2020年以降、GaN採用の充電器が急速に増えています。

Q2. ACアダプターを挿しっぱなしにすると電気代はかかる？

わずかですがかかります。スマホを充電していなくても、ACアダプターの内部回路（フィードバック制御回路など）が動いているため、0.1〜0.5W程度の待機電力を消費します。年間で数十円〜百円程度ですが、気になる方はコンセントから抜く習慣をつけましょう。

Q3. 他社の安い充電器を使って大丈夫？

出力電圧（V）と出力電流（A）が元の充電器と同じか確認してください。電圧が異なると機器が故障する可能性があります。また、安価すぎる充電器は安全認証（PSEマーク）がない場合があり、ヒューズや保護回路が省略されている危険性があります。安全認証付きの製品を選びましょう。

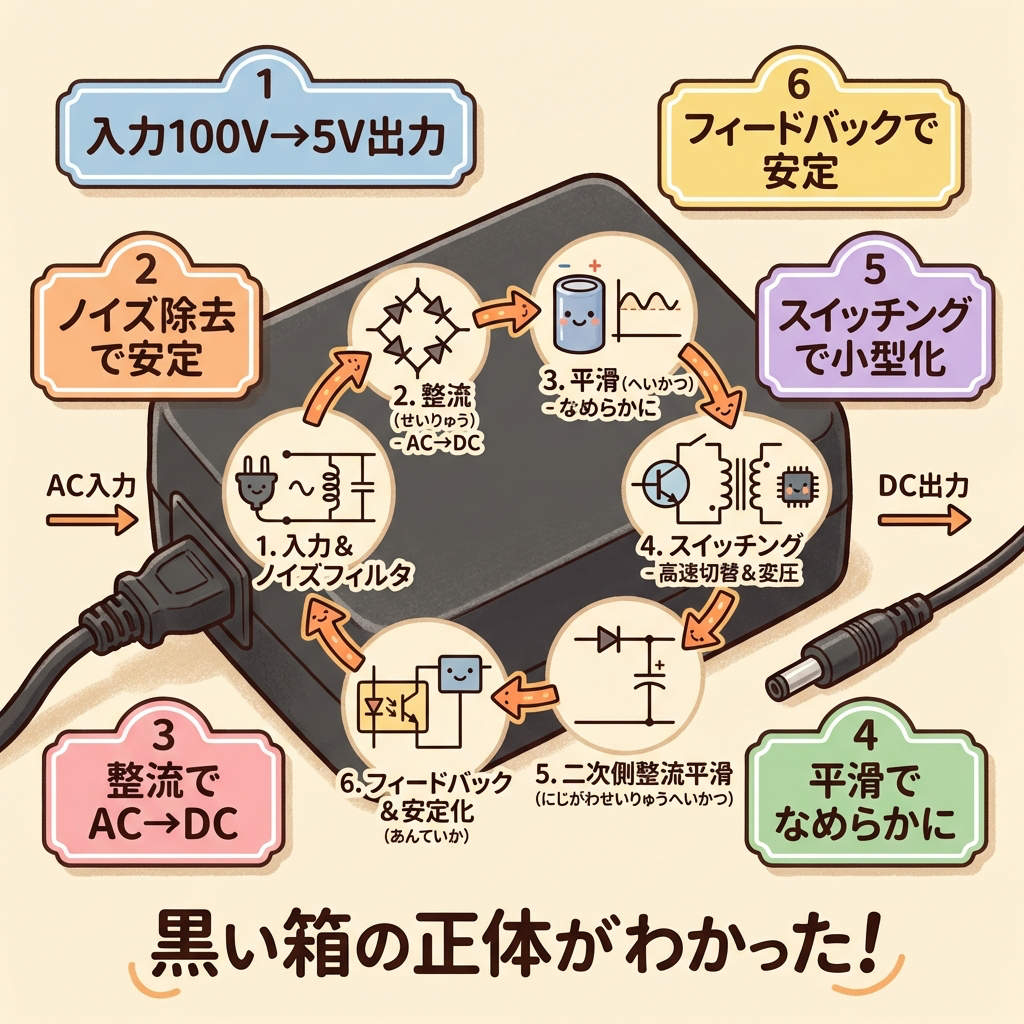

まとめ

あの「黒い箱」の中では、たった手のひらサイズの空間で、以下の6つの工程が行われています。

ACアダプターは、電力会社の変電所と同じ「変圧」に加えて、「AC→DC変換」まで一人でこなす超優秀な装置です。しかも手のひらサイズで。今夜、充電器のケーブルを挿すとき、あの箱の中で起きているドラマを少しだけ想像してみてください。
