こんな疑問を持ったことはありませんか?
- コンセントからACアダプターなしで直接つないだらダメなの?
- ACとDCの違いはなんとなくわかるけど、「なぜ変換が必要なのか」は説明できない
- 整流・平滑・レギュレータ…用語が出てくるたびに頭がフリーズする
- 電源回路を学びたいけど、どこから手をつけていいかわからない
○ この記事でわかること
- コンセントの電気(AC)がそのまま使えない「たった1つの理由」
- AC→DCに変換する4つのステップの全体像(これが電源回路の「地図」になる)
- ACアダプターやスマホの充電器の中で何が起きているか
- 各ステップの「なぜ必要か」を、水道のたとえで直感的に理解
スマホを充電するとき、必ず「充電器」をコンセントとの間に挟みますよね。ノートPCには「ACアダプター」がついていますし、工場の制御盤の中にも「電源ユニット」が入っています。
なぜ、コンセントから出ている電気をそのまま使えないのでしょうか?
答えはシンプルです。コンセントの電気(交流・AC)と、電子機器が必要としている電気(直流・DC)は、「種類」がまったく違うからです。
この記事では、AC100Vのコンセントから出た電気が、スマホやマイコンが動ける「きれいなDC」になるまでの全体像を、完全に図解で解説します。今日この「地図」を頭に入れておけば、今後どんな電源回路の話が出てきても迷子になりません。
結論|まず30秒でわかる答え
コンセントの電気(AC100V)は、向きと大きさが絶えず変わる交流で、電圧も電子機器には高すぎるため、そのままでは使えません。機器の中では、①変圧(トランスで電圧を下げる)②整流(ダイオードで一方向にする)③平滑(コンデンサでなめらかにする)④安定化(レギュレータで一定にする)の4ステップで、使える直流に変えています。
そもそもACとDCは何が違うのか?(30秒で復習)
まず、ACとDCの違いを「水道」にたとえて30秒で復習しましょう。この記事では終始この「水道のたとえ」を使います。
AC(交流)
水が右に行ったり、左に行ったりを繰り返す。
1秒間に50往復(東日本)か60往復(西日本)。向きが入れ替わるのは1秒に100回か120回。
コンセントの電気がこれ
DC(直流)
水がずっと一方向に、一定の勢いで流れ続ける。
乾電池やUSBから出る電気がこれ。
電子機器が必要なのはこっち
ここで大事なのは、スマホ・マイコン・センサーなどの電子回路は、どれも「一方向に安定して流れるDC」でないと正しく動かないということです。
なぜDCじゃないとダメなの?
電子部品(ICやトランジスタ)は、電流が「右に流れたり左に流れたり」するACでは正常に動けません。コンピュータの中では0と1の信号を処理していますが、電源電圧が毎秒50回もプラスとマイナスを行き来していたら、「今0なのか1なのか」すら判定できない。だから「一方向に安定して流れるDC」が絶対に必要なのです。
つまり、コンセントのAC100Vは「行ったり来たりする暴れ水」であり、電子機器が必要としている「穏やかな一方向の水流」とはまったく別物です。だから、間に「変換装置」を入れて、ACをDCに変えてあげる必要があるのです。

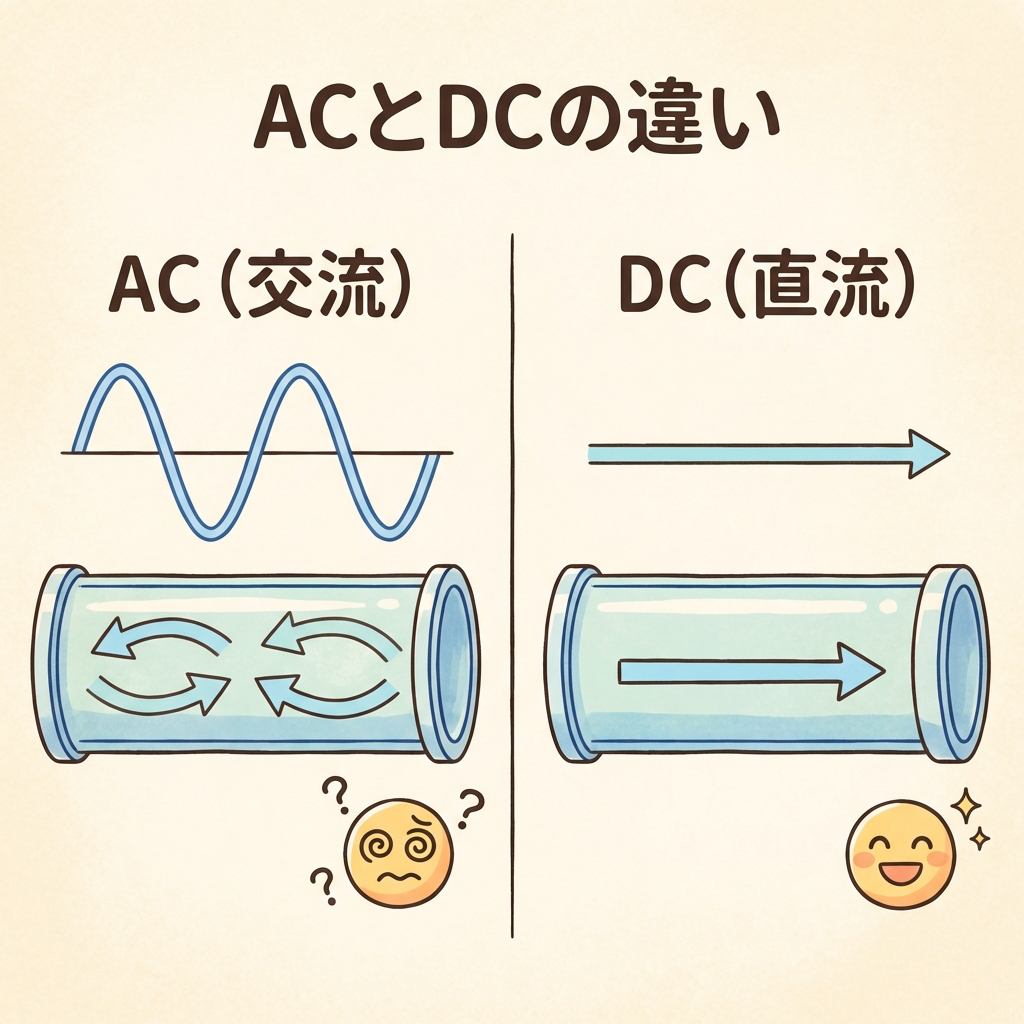

ACは向きが行ったり来たり(50Hzなら1秒に100回入れかわる)、DCは一方向で一定
AC→DC変換の全体像|4ステップの「地図」
ACをDCに変換するプロセスは、大きく4つのステップに分けられます。ここが今回の記事の核心であり、電源回路を理解する上での「地図」になります。まずは全体像をつかんでください。
変圧(へんあつ)
AC100Vの電圧を、機器が必要とする電圧に「変える」。水道の蛇口で水圧を調整するイメージ。
↓
整流(せいりゅう)
行ったり来たりする流れを「一方向だけ」にする。水流の向きを揃えるイメージ。
↓
平滑(へいかつ)
一方向にはなったけど「ドクドク脈打つ」波を、「なめらかな流れ」にする。貯水タンクで水量を一定にするイメージ。
↓
安定化(あんていか)
なめらかにはなったけど、負荷の変動で「ふらつく電圧」をピッタリ一定に固定する。水圧を常に一定に保つ調整弁のイメージ。
この4ステップが「地図」です
ACアダプター、スマホの充電器、工場の制御盤内の電源ユニット──これらすべての中で、この4つのステップが行われています。規模や方式は違っても、基本の流れは同じです。次のセクションから、各ステップで「何が起きているのか」を1つずつ見ていきましょう。

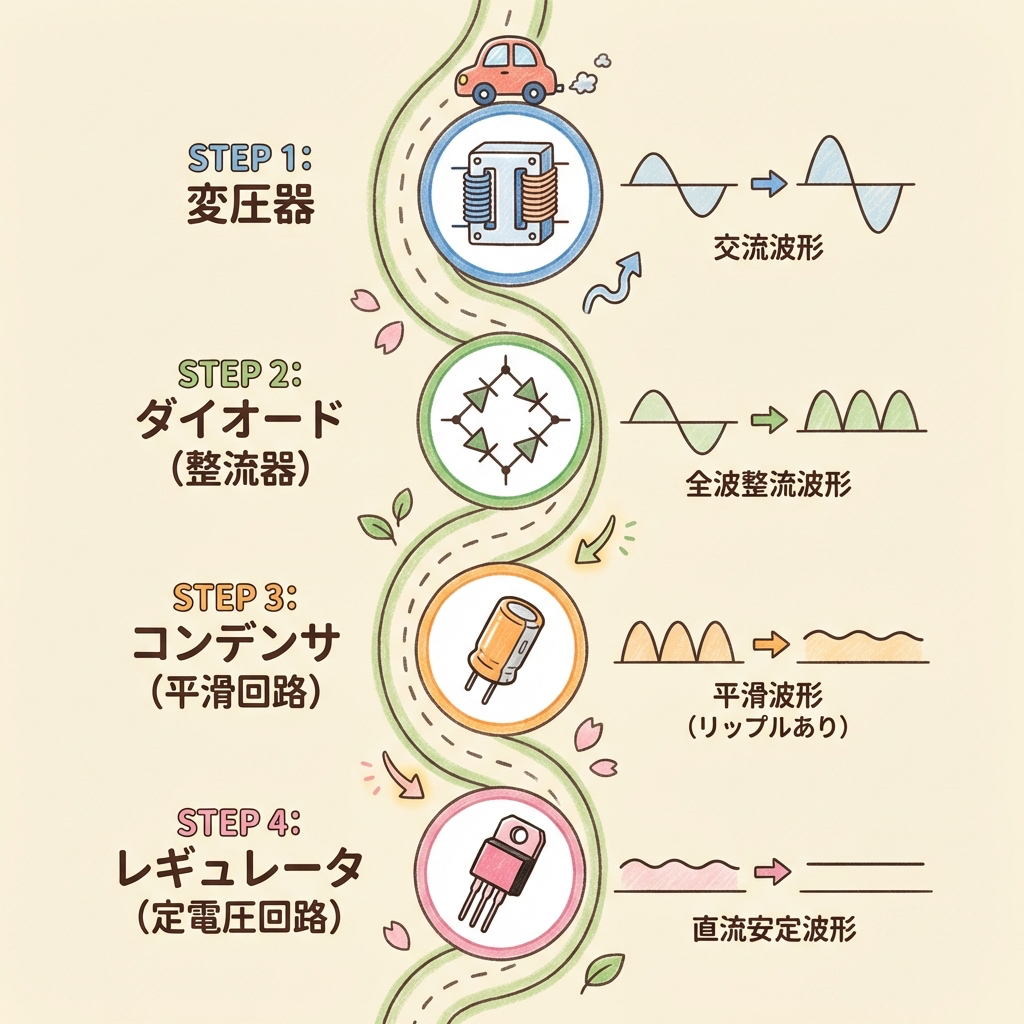

4ステップの波形:変圧で小さく、整流で一方向に、平滑でならし、安定化で一定に
おすすめの本
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥2,156 (2026/03/03 08:14時点 | Amazon調べ)
ポチップ
STEP 1:変圧|まず電圧を「ちょうどいい高さ」に変える
なぜ変圧が必要なのか?
コンセントの電圧はAC100V(実効値)です。一方、スマホのバッテリーに必要な電圧はたったの5V。マイコンなら3.3Vや1.8Vしか必要ありません。

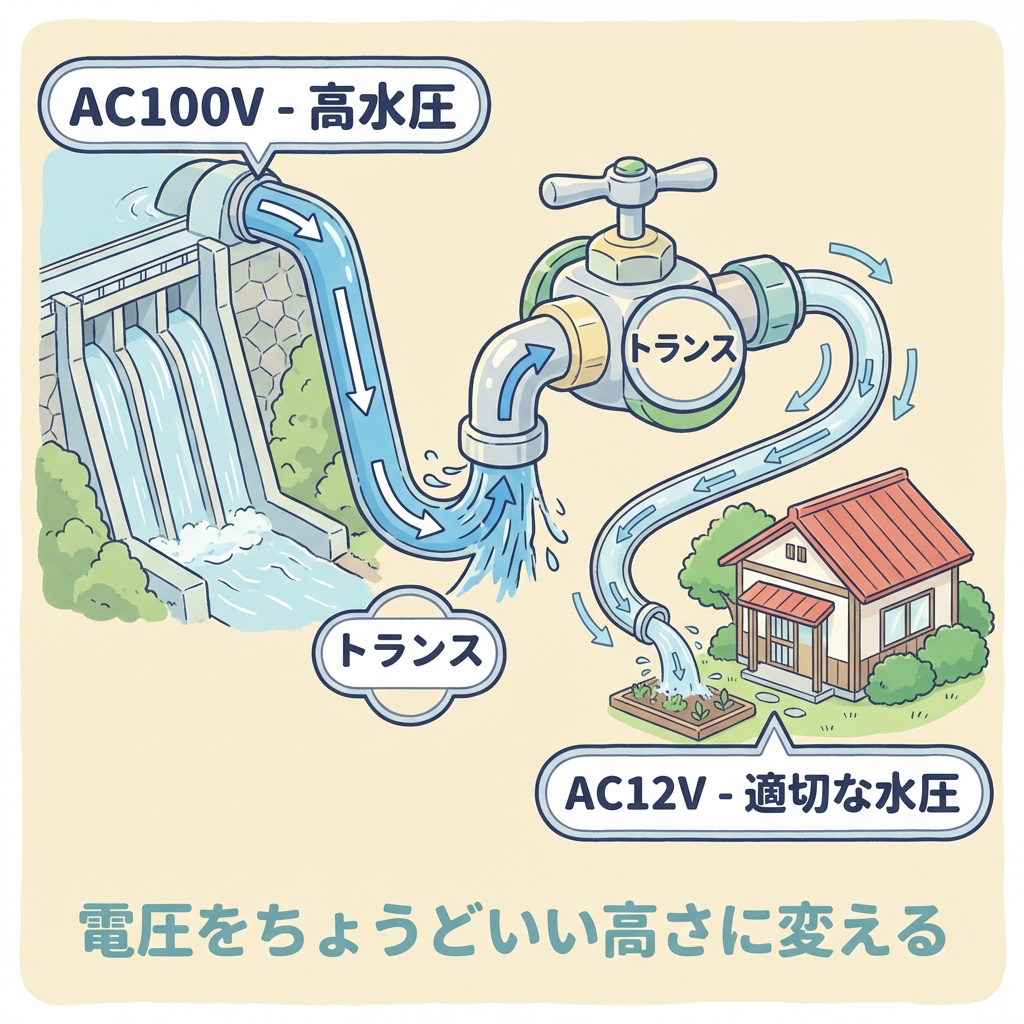

水道にたとえると、ダムから来る高水圧の水を、家庭の蛇口で使える水圧まで落とすのがこのステップです。100Vをいきなりスマホに流し込んだら、一瞬で壊れてしまいます。
→
機器側が必要な電圧
AC 12V 〜 5V程度
蛇口のちょうどいい水圧
変圧を担当する部品:トランス(変圧器)
この「電圧を変える」仕事を担当するのがトランス(変圧器)です。昔のACアダプター(トランス式)がずっしり重いのは、中に50/60Hzの大きなトランスが入っているからです(今の小さな充電器は、高い周波数の小さなトランスを使います。Q4で説明します)。
トランスは、コイルの巻き数の比率で電圧を自由に変えることができます。たとえば1次側が100回巻き、2次側が10回巻きなら、電圧は1/10になります(100V → 10V)。
トランスの電圧変換
出力電圧 = 入力電圧 × (2次側の巻き数 ÷ 1次側の巻き数)
2次側の巻き数を減らせば電圧が下がり、増やせば上がる(損失を無視した理想のトランスの式)。
ここで注意
変圧しても、この時点ではまだ「AC(交流)」のままです。電圧の高さが変わっただけで、「行ったり来たり」する性質は変わっていません。ACをDCに変えるのは次のSTEP 2の仕事です。
トランスは巻き数の比で電圧を変える(100V×60÷500=12V)。整流はまだ
STEP 2:整流|「行ったり来たり」を「一方向だけ」にする
なぜ整流が必要なのか?
STEP 1で電圧は下がりましたが、まだ「交流」のままです。つまり、電流が右に行ったり左に行ったりしている状態。これでは電子部品は動けません。
水道でたとえると、パイプの中の水が「右にドバッ!左にドバッ!」と行き来している状態です。これを「右方向にだけ流れる」ように向きを揃えるのが整流です。
整流を担当する部品:ダイオード(整流器)
整流を行うのがダイオードという部品です。ダイオードは「電流を一方向にしか通さない」という性質を持っています。水道の逆止弁(ぎゃくしべん)と同じです。逆方向に水が流れようとしても、弁が閉じてブロックします。
↔
整流前(AC)
電流がプラスとマイナスを交互に行き来する
波形:きれいなサイン波
(+方向に山、−方向に谷)
→
ダイオード
で整流
整流後(脈流)
マイナスの谷がプラス側に折り返された
波形:山・山・山…と全部プラス側
(一方向にはなったが、まだドクドク脈打っている)
ポイント
整流後の波形は「脈流(みゃくりゅう)」と呼ばれます。一方向にはなりましたが、電圧が0Vになる瞬間が何度もあります。心臓の鼓動のように「ドクッ、ドクッ」と脈打っている状態です。これではまだ電子部品は安定して動けません。

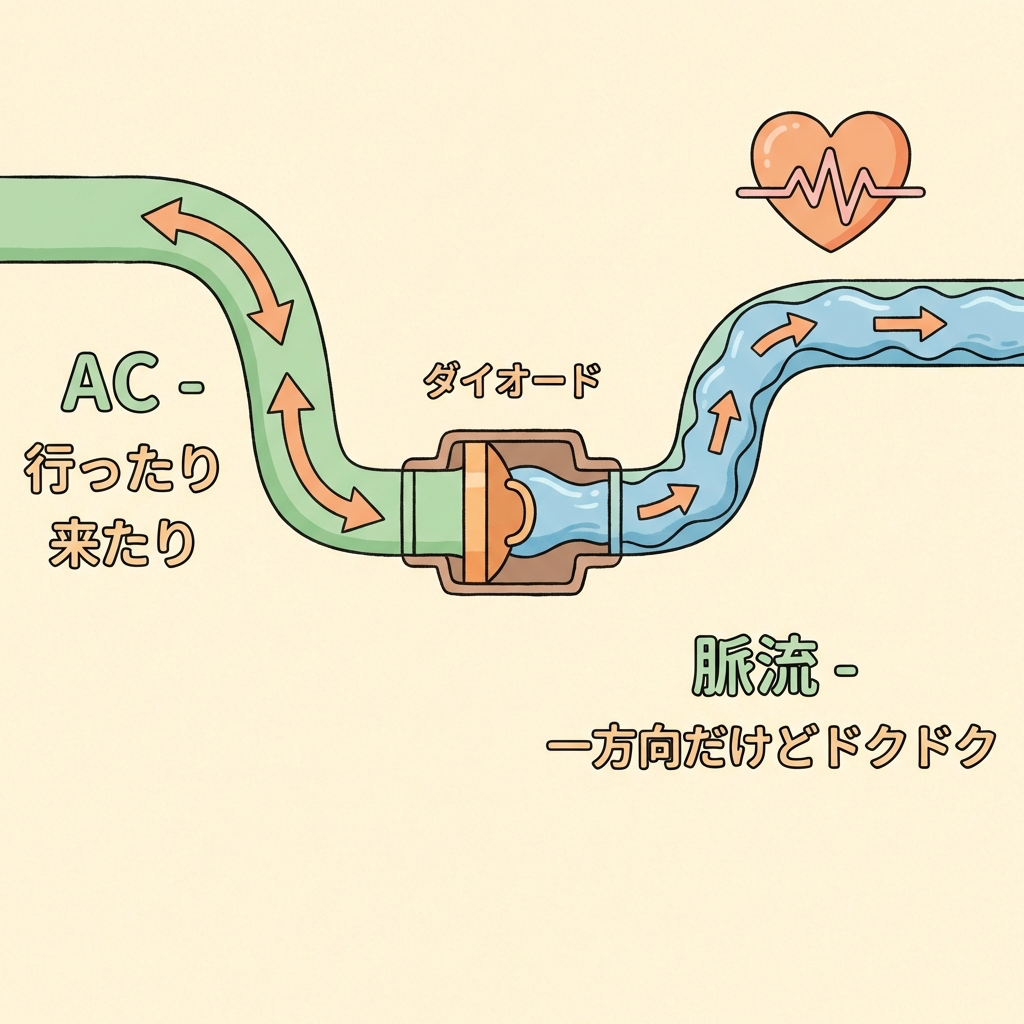

ダイオードでACを一方向の脈流にする
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
STEP 3:平滑|「ドクドク脈打つ流れ」を「なめらか」にする
なぜ平滑が必要なのか?
STEP 2の整流で電流は一方向になりましたが、まだ「ドクドク」脈打っています。電圧が0Vになる瞬間が何回もあるので、その瞬間に電子部品への電力供給が途切れてしまいます。
水道でたとえましょう。整流後の状態は、蛇口から水がドバッ…止まる…ドバッ…止まる…と断続的に出ている状態です。これでは安定して手を洗えませんよね。
そこで、蛇口の先に「貯水タンク」をつけます。水がドバッと出ている間にタンクに貯め、水が止まっている間にタンクから供給する。こうすれば出口では「ほぼ一定」の水量が得られます。
平滑を担当する部品:コンデンサ
この「貯水タンク」の役割を担うのがコンデンサです。コンデンサは電気を一時的に蓄えて、足りなくなったら放出する部品です。
平滑前(脈流)
ドクッ…ドクッ…と脈打つ
電圧が0Vまで落ちる瞬間がある
この瞬間、電子部品への供給が途切れる
→
コンデンサ
で平滑
平滑後
ほぼフラットだが、わずかに波打つ
この小さな波を「リップル」と呼ぶ
だいぶDCに近づいたが、まだ完璧ではない
リップルとは?
コンデンサで平滑しても、完全にフラットにはなりません。わずかに残る「さざ波」のような電圧の変動をリップル(ripple=さざ波)と呼びます。コンデンサの容量を大きくすればリップルは小さくなりますが、ゼロにはできません。だから次のSTEP 4が必要になります。

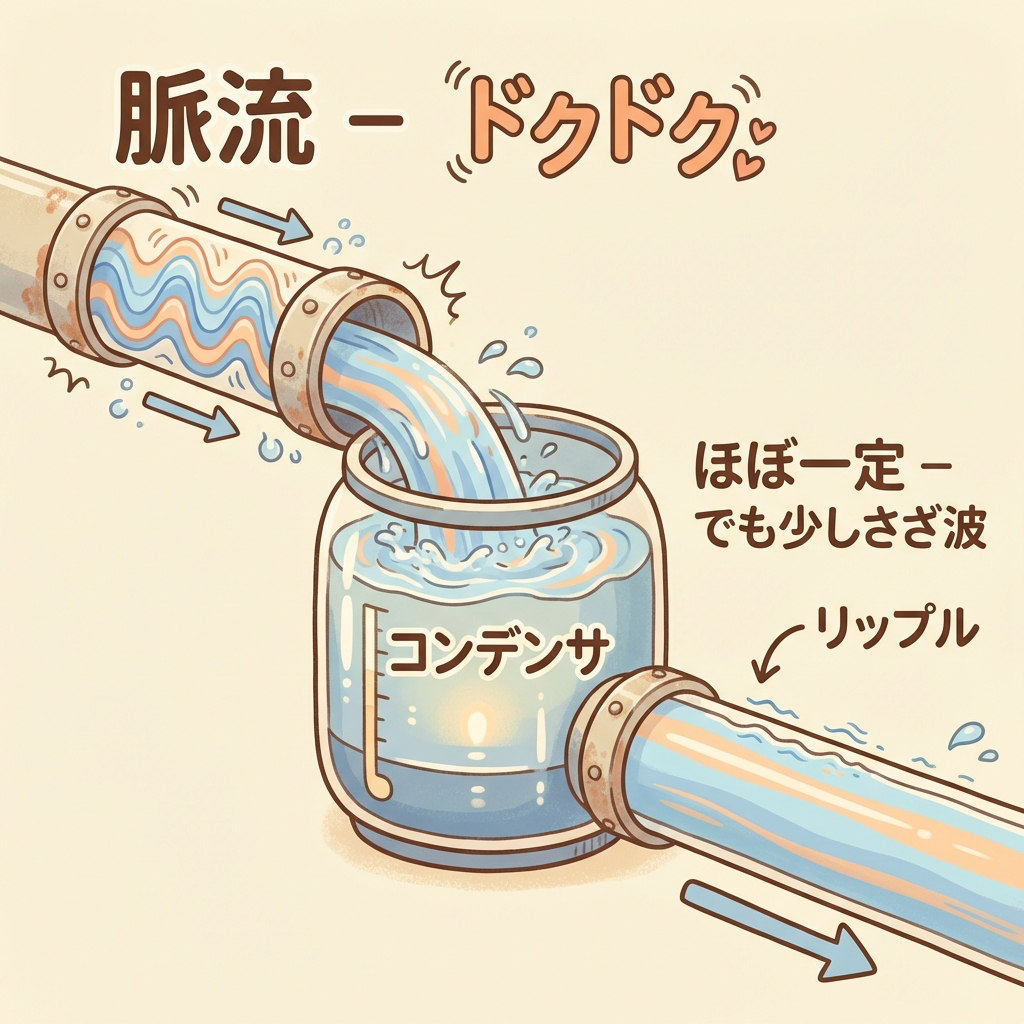

コンデンサで脈流をならすと、リップルが少し残る
STEP 4:安定化|電圧を「ピッタリ一定」に固定する
なぜ安定化が必要なのか?
STEP 3の平滑で、電圧はほぼフラットになりました。でも「ほぼ」であって「完全に一定」ではありません。2つの問題が残っています。
| 問題 |
どういうこと? |
水道のたとえ |
| ① リップルが残っている |
わずかに電圧が波打っている(例:5V±0.3V) |
蛇口の水量が微妙にフワフワ揺れている |
| ② 負荷の変動で電圧がふらつく |
機器の消費電力が変わると、電圧がガクッと変動する |
家族が同時にシャワーを使うと水圧が落ちる |
精密な電子部品にとって、電圧の「ふらつき」は命取りです。マイコンは、データシートに書かれた電源電圧の範囲(たとえば3.3V品なら3.0〜3.6Vなど)の中でしか、正しく動くことが保証されていません。範囲を外れると、誤動作やリセットの原因になります。
安定化を担当する部品:レギュレータ
電圧を一定に保つ仕事を担当するのがレギュレータ(安定化回路)です。水道でいえば、「水圧調整弁」にあたります。上流の水圧が多少変動しても、下流には常に一定の水圧で水を送り出す装置です。
レギュレータには大きく分けて2種類あります。
リニアレギュレータ(LDOなど)
余分な電圧を「熱」として捨てることで一定に保つ。構造が単純でノイズが少ないが、効率が悪い(発熱する)。
水道の蛇口を「半分閉め」にして水圧を下げるようなもの
スイッチングレギュレータ
超高速でスイッチのON/OFFを繰り返して電圧を調整。効率が高い(発熱が少ない)が、ノイズが出やすい。
蛇口を超高速でカチカチ開閉して平均水量を調整するようなもの
現場の声
「リニアとスイッチング、どっちを使うの?」とよく聞かれますが、現代の電源設計ではスイッチングレギュレータが主流です。スマホの充電器が昔に比べて小型・軽量になったのは、スイッチング方式になったから。ただし、ノイズに敏感なアナログ回路やセンサー回路ではリニアレギュレータを使うこともあります。使い分けが大事です。

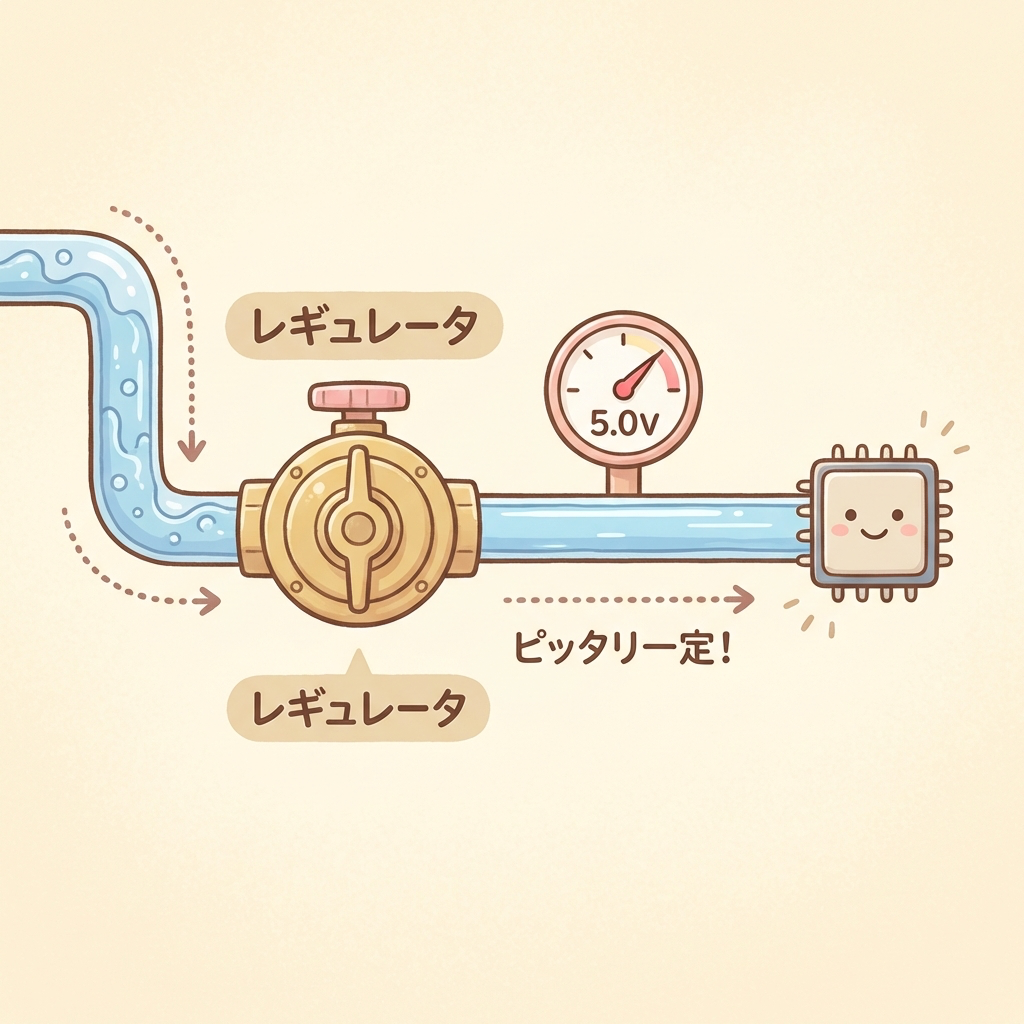

レギュレータは波打つ電圧を5.0Vに固定する。リニア方式は差の分(この例で約4.7W)が熱になる
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
計算してみよう|AC12Vから5Vを作ると、電圧はこう変わる
4ステップを、実際の数字で追いかけてみます。トランスでAC100VをAC12V(実効値)に下げ、ダイオードブリッジで整流し、2,200μFのコンデンサで平滑して、レギュレータで5V・0.5Aを作る電源です。
STEP 1 変圧
AC12Vは実効値です。波のてっぺん(最大値)は √2 倍なので、12×1.414≒17.0Vです。
STEP 2 整流
ダイオードブリッジでは、電流が毎回ダイオードを2個通ります。1個あたり約0.7V下がるとすると、17.0−1.4≒15.6Vが平滑コンデンサにかかる最大の電圧です。
STEP 3 平滑
全波整流では、コンデンサは1秒間に100回(50Hzの2倍)充電されます。そのすき間に0.5Aを流し続けると、電圧の下がり幅(リップル)は ΔV≒I÷(2fC)=0.5÷(2×50×0.0022)≒2.3V。電圧はおよそ13.3〜15.6Vの間で波打ちます。
STEP 4 安定化
リニアレギュレータ(LDOなど)で5Vにすると、入力と出力の差はすべて熱になります。平均の入力をおよそ14.5Vとすると、(14.5−5)×0.5≒4.7Wの発熱です。5Vの出力2.5Wに対して、それ以上の電力を熱として捨てていることになります。
AC→DC変換の計算ツール
トランスの出力電圧(実効値)・周波数・平滑コンデンサの容量・負荷電流・ほしい出力電圧を入れると、整流後の最大電圧、リップル、レギュレータでの発熱の目安を出します。最初は上の例の数字が入っています。
入れた数字は画面の中で計算するだけで、どこにも送信されません。
平滑コンデンサの容量の決め方は平滑コンデンサとは、整流回路の方式のちがいはダイオードブリッジとはでくわしく計算しています。
4ステップを「水道」で総まとめ
ここまでの4ステップを、水道のたとえで一気に振り返りましょう。この「一枚の地図」が頭に入っていれば、電源回路の学習で迷子になることはありません。
コンセント AC100V
ダムから来る高水圧の、行ったり来たりする水
↓
STEP 1
変圧
→ トランスで電圧を下げる(水圧を下げる蛇口)
まだAC
↓
STEP 2
整流
→ ダイオードで一方向にする(逆止弁)
脈流DC
↓
STEP 3
平滑
→ コンデンサでなめらかにする(貯水タンク)
リップル残DC
↓
STEP 4
安定化
→ レギュレータで電圧を固定する(水圧調整弁)
安定DC ○
↓
安定したDC(例:5V, 3.3V)
一方向に、一定の勢いで流れる穏やかな水 → 電子部品が正常動作!
この地図を覚えておこう
「変圧→整流→平滑→安定化」。この4つの言葉の順番を覚えるだけで、これから電源回路に関するどんな技術記事を読んでも「今、全体のどこの話をしているのか」がわかるようになります。

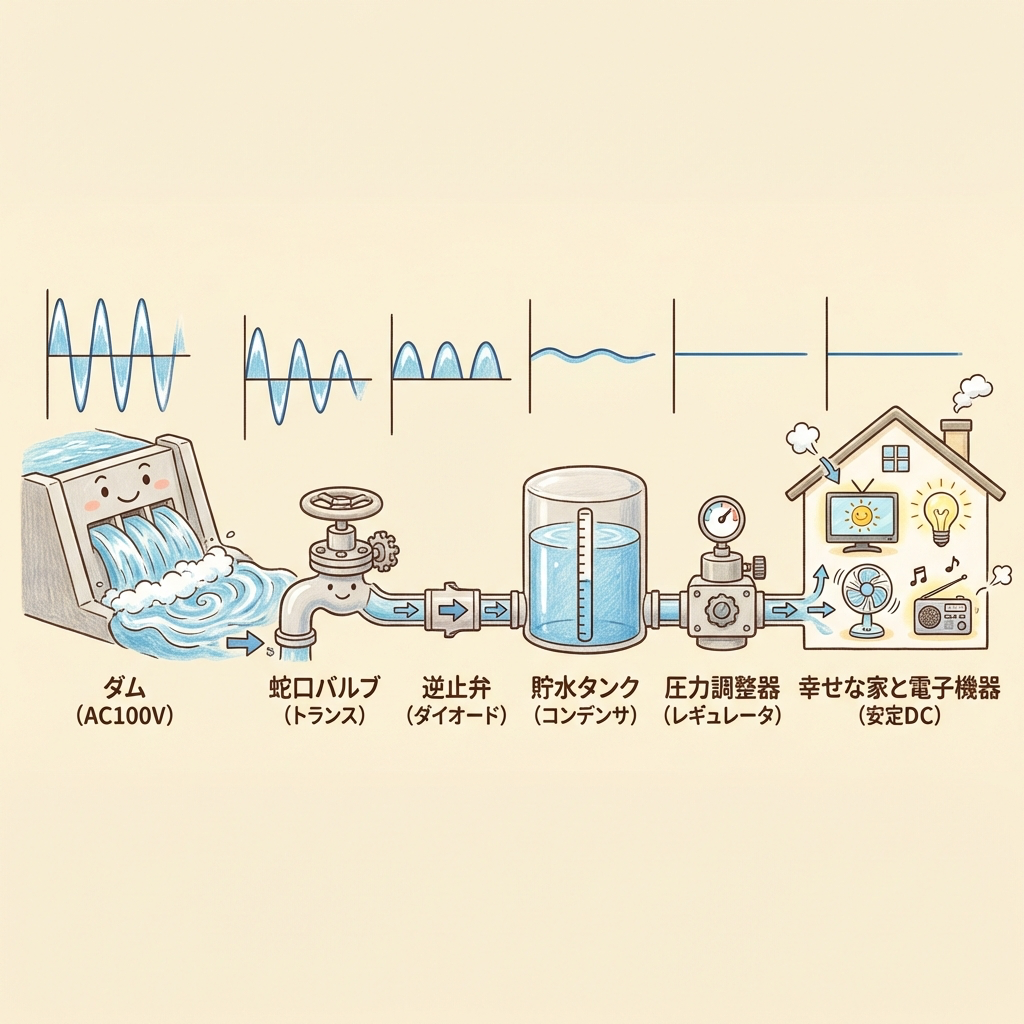

ダムから家まで:トランス・ダイオード・コンデンサ・レギュレータ
身近な製品の中を覗いてみよう
ここまでの4ステップが、身近な製品の中でどう実現されているか見てみましょう。「なるほど、全部あの4ステップの話じゃん」と思えたら、この記事の目的は達成です。

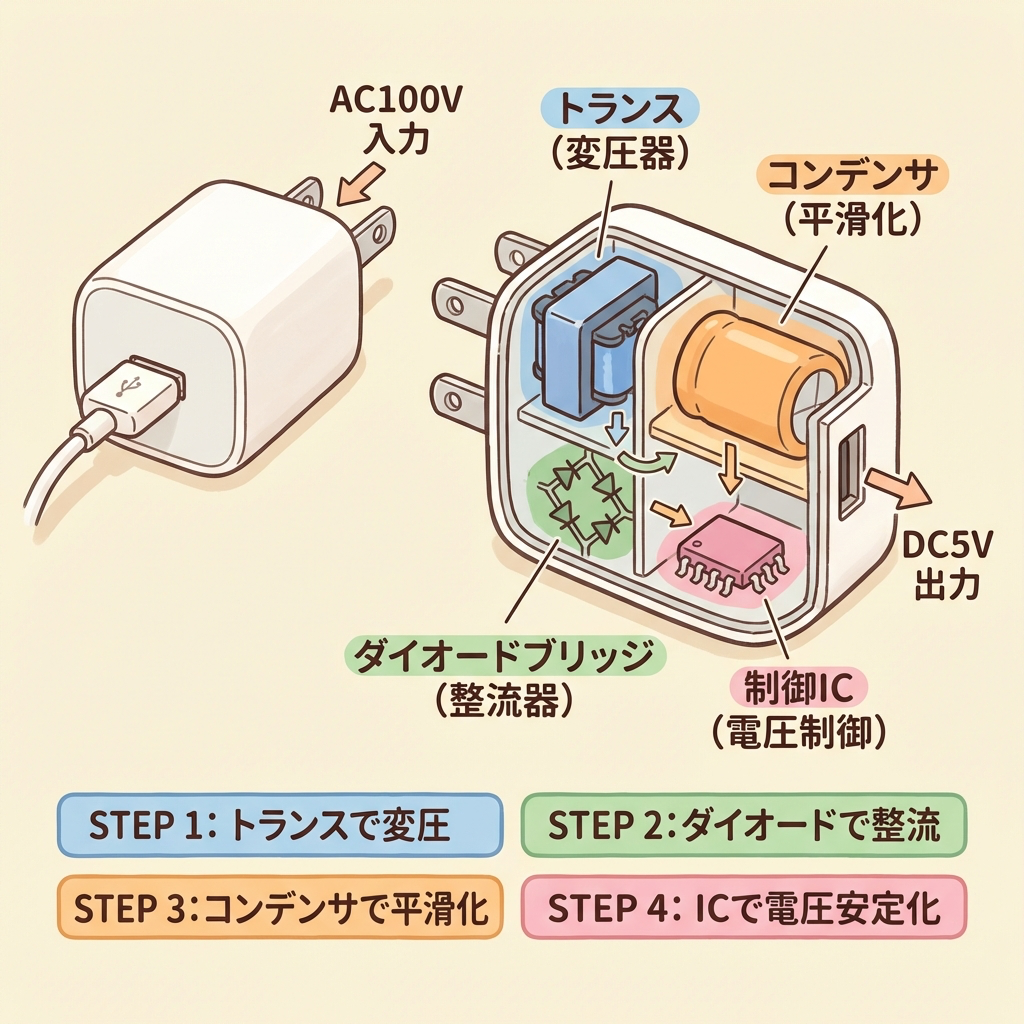

スマホの充電器(USB充電器)の場合
| ステップ |
充電器の中で何が起きているか |
担当する部品 |
| STEP 1 変圧 |
AC100Vを5V付近まで下げる |
高周波トランス |
| STEP 2 整流 |
一方向にする |
ダイオード(整流器) |
| STEP 3 平滑 |
脈動をなめらかにする |
電解コンデンサ |
| STEP 4 安定化 |
5.0Vピッタリに固定する |
制御IC(フィードバック回路) |
最近のスマホ充電器(GaN充電器など)は、内部でいったんAC→DCに整流してから超高速でスイッチングし、高周波トランスで変圧するという順序になっています(つまりSTEPの順序が入れ替わっている)。しかし「変圧・整流・平滑・安定化」の4つの機能が必要であることには変わりありません。
工場の制御盤(PLCやセンサーの電源)の場合
工場の制御盤の中にも、同じ仕組みの「スイッチング電源ユニット」が入っています。盤内のAC200VやAC100Vから、PLCが必要とするDC24Vを作り出しているのです。
現場の声
設備保全の仕事で「DC24V電源が落ちた!」というトラブルが起きたとき、「4ステップのどこが壊れたのか?」と考えられるようになると、原因の切り分けが格段に速くなります。電解コンデンサの液漏れ(STEP 3の故障)は、制御盤トラブルの定番です。
ACアダプターの中:トランス式は変圧が先、今のスイッチング式は整流が先(4つの働きは同じ)
おすすめの本
電気の基本を、まずは気軽に読める形でつかみたいときに向いています。電気の基本を、マンガで解説した入門書です(オーム社)。
¥2,090 (2026/03/25 19:22時点 | Amazon調べ)
ポチップ
よくある質問
Q1. ACアダプターと充電器は違うものですか?
やっていることは同じです。どちらもAC(交流)をDC(直流)に変換する装置です。ACアダプターは「AC→DC変換器」の別名だと思ってOKです。スマホの充電器もその一種で、USB規格の5V DCを出力しています。
Q2. 乾電池はDCですよね?変換は不要ですか?
その通りです。乾電池やリチウムイオン電池はもともとDC(直流)を出力するので、整流や平滑は不要です。ただし、電池の電圧は使い続けると徐々に下がるため、STEP 4の安定化(レギュレータ)は必要になることがあります。
Q3. エアコンや洗濯機のモーターはACで動いていますよね?
いい質問です。モーターはACでも動きます。しかし最近のインバーターエアコンは、実はいったんAC→DCに変換してから、再びDC→AC(周波数可変)に変換してモーターを回しています。つまり、内部ではAC→DC変換が行われているのです。
Q4. スイッチング電源とトランス式電源は何が違うの?
4ステップの「順序」と「周波数」が違います。トランス式(昔のACアダプター)は、まず50/60Hzのまま変圧してから整流します。スイッチング式(現在主流)は、先に整流してから数十kHz〜数百kHzの高周波に変換し、小型トランスで変圧します。高周波にすることでトランスを小型・軽量にできるのが最大のメリットです。
電気を「使える形」に変える技術シリーズ|全7ステップの全体像
電気は発電所からスマホまで、何度も「形」を変えて届きます。このシリーズは、その変換技術をマクロ(街)→ ミクロ(機器内部)→ 発電源の順で解き明かす全7記事です。順番通りに読むと、すべてが繋がって理解できます。
SERIES|電気を「使える形」に変える技術
全7ステップ+ハブ記事
【ハブ記事】電気を使える形に変換する技術の全体像|整流・変圧・インバータを5分で理解
まずはここから。発電所からスマホまでの全行程と、4つの変換技術(変圧・整流・インバータ・DC-DC変換)を地図のように俯瞰できます
記事を読む →
-
1
単相と三相の違い|「家のコンセント」と「工場の電気」はなぜ違う?
家庭と産業の電気の届き方の違い。シリーズ全体の前提となるマクロな視点を5分で押さえる
記事を読む →
-
2
変圧器(トランス)はなぜ電圧を変えられる?|電磁誘導で6600Vを100Vに落とす魔法
街の電気を変換する原理を「2つのブランコ」のたとえで完全図解。シリーズの理論的支柱
記事を読む →
-
3
電柱の上の灰色のバケツの正体|柱上変圧器がなぜ街中に必要なのか
第2回で学んだ変圧の原理が、街中で実際にどう使われているか。通勤路の景色が変わる記事
記事を読む →
-
4
なぜコンセントの電気はそのまま使えないのか?|AC100VからDCになるまでの全体像
家のコンセントから機器の中でDCに変わるまでの「整流」プロセスを完全図解。家の中へズームインする最初の一歩
記事を読む →
-
5
ACアダプターの中身|あの「黒い箱」の正体は超小型の変電所だった
スマホ充電器の中で起きている変換を分解レベルで観察。家の中で最も身近な変換装置の全貌
記事を読む →
-
6
なぜDC-DC変換にスイッチングを使うのか?|「高速ON/OFF」で電圧を変える不思議な仕組み
スマホ・PC・EVの中で起きている最後の電圧調整。なぜ「高速スイッチ」が使われるのかを物理から理解
記事を読む →
-
7
太陽光パネルはなぜ電気を作れる?|「光起電力効果」の仕組みを中学理科で理解する
電気の旅の出発点に戻る最終回。太陽光は最初からDCを作るからこそインバータが必要、というシリーズ全体の集大成
記事を読む →
まとめ|この「地図」を頭に入れて次に進もう
この記事では、「なぜコンセントの電気はそのまま使えないのか?」という疑問に対して、AC→DC変換の全体像を4ステップで解説しました。
| ステップ |
やること |
担当部品 |
水道のたとえ |
| STEP 1 変圧 |
電圧を下げる |
トランス |
蛇口で水圧を下げる |
| STEP 2 整流 |
一方向にする |
ダイオード |
逆止弁で流れを揃える |
| STEP 3 平滑 |
なめらかにする |
コンデンサ |
貯水タンクで水量を一定に |
| STEP 4 安定化 |
電圧を固定する |
レギュレータ |
水圧調整弁で一定に保つ |

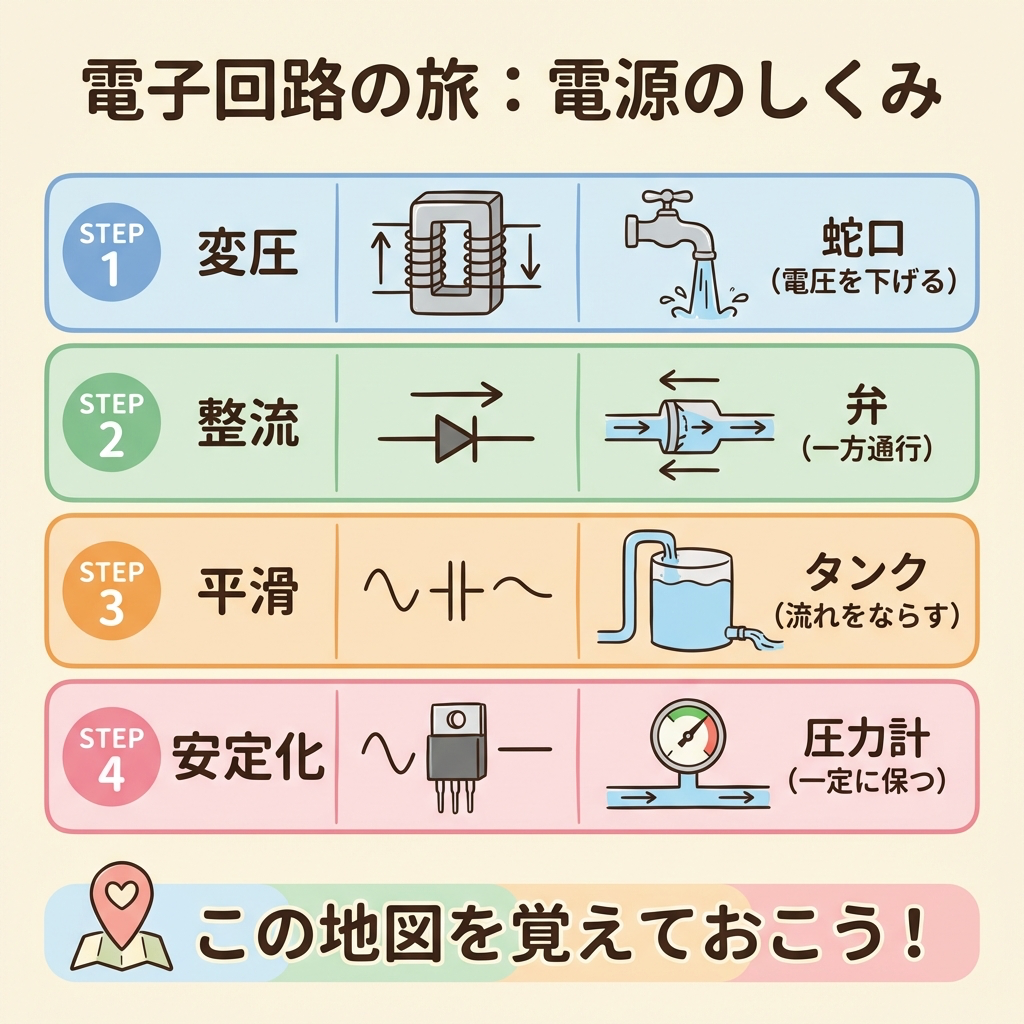

変圧→整流→平滑→安定化:部品・水道のたとえ・波形を1枚で
この4ステップの「地図」を頭に入れた今、あなたは電源回路の学習を始める準備が整いました。次は各ステップを「深掘り」する個別記事に進みましょう。
