電験三種の理論科目で「指示電気計器」の問題が出たとき、「駆動・制御・制動って何だっけ？」と混乱した経験はありませんか？
実はこの3つ、「車の運転」に置き換えると一発で覚えられます。この記事では、初心者が最もつまずきやすい計器の三要素を、比喩と図解でわかりやすく解説していきます。
【電験三種】電気計測とは？｜測定の全体像を5分で掴む入門ガイド →
目次

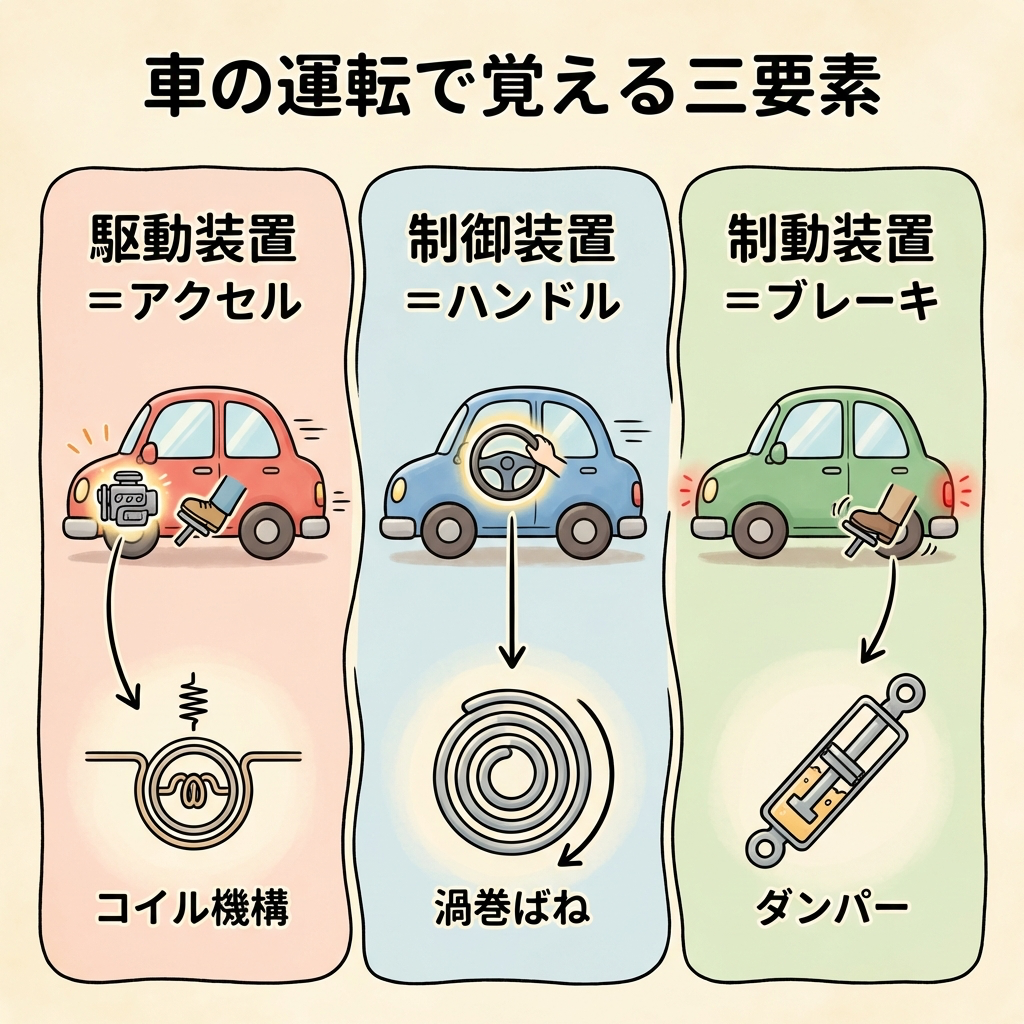

そもそも「計器の三要素」とは何か？
指示電気計器（アナログメーター）は、電圧や電流などの電気量を「針の振れ」で表示する計器です。あなたの家にある電気メーターや、工場の配電盤についているあのメーターですね。
この指示電気計器は、次の3つの装置で構成されています。これを「計器の三要素」と呼びます。
| 三要素 | 役割 | 車で例えると |
|---|---|---|
| 🚗 駆動装置 | 針を動かす力を生み出す | アクセル（車を走らせる） |
| ⚖️ 制御装置 | 針を正しい位置で止める | ハンドル（正しい位置に保つ） |
| 🛑 制動装置 | 針の振動を素早く止める | ブレーキ（揺れを止める） |
「駆動 → 制御 → 制動」の順番で覚えましょう。車と同じで「走る → 方向を決める → 止まる」の流れです。この3つが揃って初めて、計器は正確な値を表示できます。

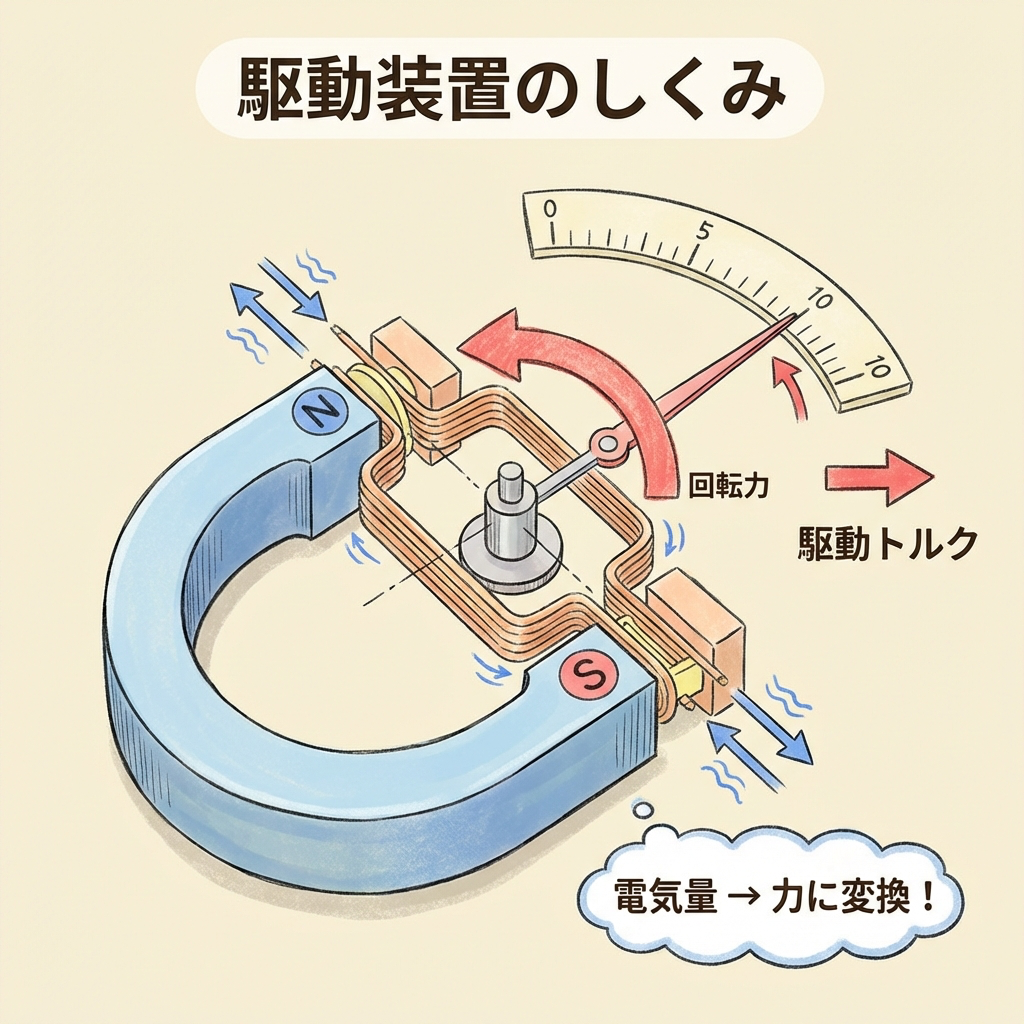

🚗 駆動装置｜針を動かす「エンジン」
駆動装置の役割：電気量を「力」に変換する
駆動装置は、測定したい電気量（電圧・電流など）を「駆動トルク」という回転力に変換して、指針を動かす装置です。
車で言えば「エンジン＋アクセル」に相当します。ガソリン（＝電気量）を燃やして、車（＝指針）を前に進める力を生み出す部分ですね。
駆動トルクは「測定量に比例する」ように設計されています。
電流が2倍になれば、針を動かす力も2倍になるということです。
駆動装置の種類が「計器の名前」になる
実は、駆動装置の仕組みの違いが、そのまま計器の名前になっています。たとえば「可動コイル形」は「コイルを動かして駆動する方式」、「可動鉄片形」は「鉄片を動かして駆動する方式」ということです。
| 計器の種類 | 駆動の仕組み | 対応する電流 |
|---|---|---|
| 可動コイル形 | 磁界中のコイルに電流 → トルク発生 | 直流専用 |
| 可動鉄片形 | コイルの磁界で鉄片を引き寄せる | 交直両用 |
| 電流力計形 | 固定コイルと可動コイルの相互作用 | 交直両用 |
| 誘導形 | 渦電流と磁界の電磁誘導作用 | 交流専用 |
【電験三種】指示電気計器7種類の動作原理を一覧表で完全整理 →

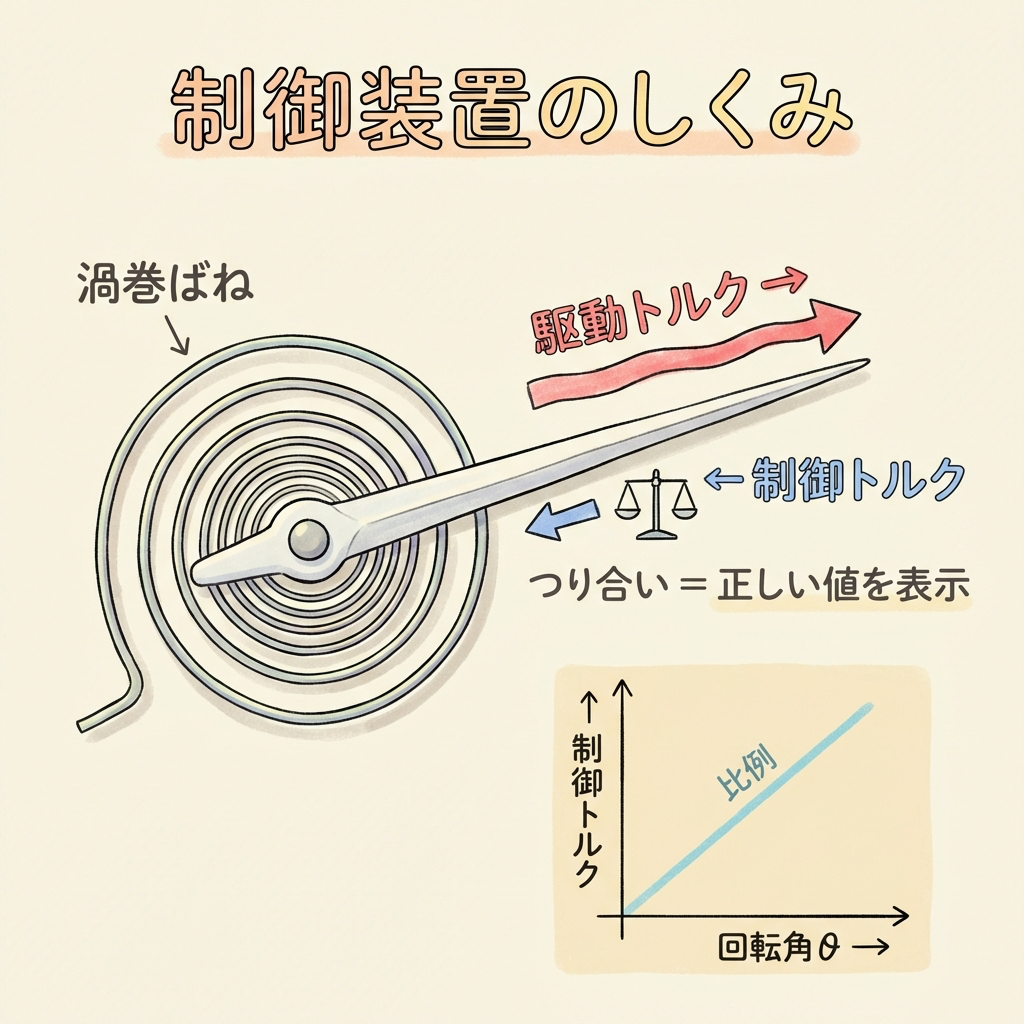

⚖️ 制御装置｜針を正しい位置で止める「ハンドル」
制御装置がないと「針が振り切れる」
もし駆動装置だけしかなかったらどうなるでしょう？
答えは簡単。針がメーターの端まで振り切れてしまいます。アクセルだけの車を想像してください。どこまでも加速し続けて止まれません。
制御装置は、駆動トルクに対抗する「制御トルク」を発生させて、針を測定量に応じた正しい位置で止める役割を持ちます。
制御装置の代表：「渦巻ばね」と「トートバンド」
制御装置で最もよく使われるのが「渦巻ばね」（ヘアスプリング）です。時計のゼンマイのような薄い金属のばねで、針が回転するほど「もとに戻ろう」とする力が強くなります。
もう一つが「トートバンド」（張りつり線）です。これは細い金属のリボン状の帯で、回転軸の代わりに可動部分を支えながら制御トルクも発生させるという一石二鳥の装置です。
制御装置の制御トルクは「回転角θに比例する」という性質があります。つまり、針がたくさん動くほど「もとに戻ろうとする力」も大きくなるということ。だから、駆動トルクとつり合う位置で針がピタッと止まるのです。
🛑 制動装置｜針の揺れを止める「ブレーキ」
制動装置がないと「針がいつまでも揺れ続ける」
駆動装置と制御装置だけでも、針は最終的には正しい位置に止まります。しかし問題は「そこに到達するまでの時間」です。
制動装置がなければ、針は正しい位置を中心にブランコのように行ったり来たりを繰り返し、なかなか落ち着きません。これでは測定値がすぐに読み取れず、実用になりませんよね。
制動装置は「制動トルク」を発生させて、この揺れを素早く止める役割を持ちます。車で言えばブレーキです。
・制御装置 → 針を「正しい位置に止める」（どこで止まるかを決める）
・制動装置 → 針の「揺れを素早く止める」（早く安定させる）
制御は「位置を決める」、制動は「速く落ち着かせる」と覚えましょう！

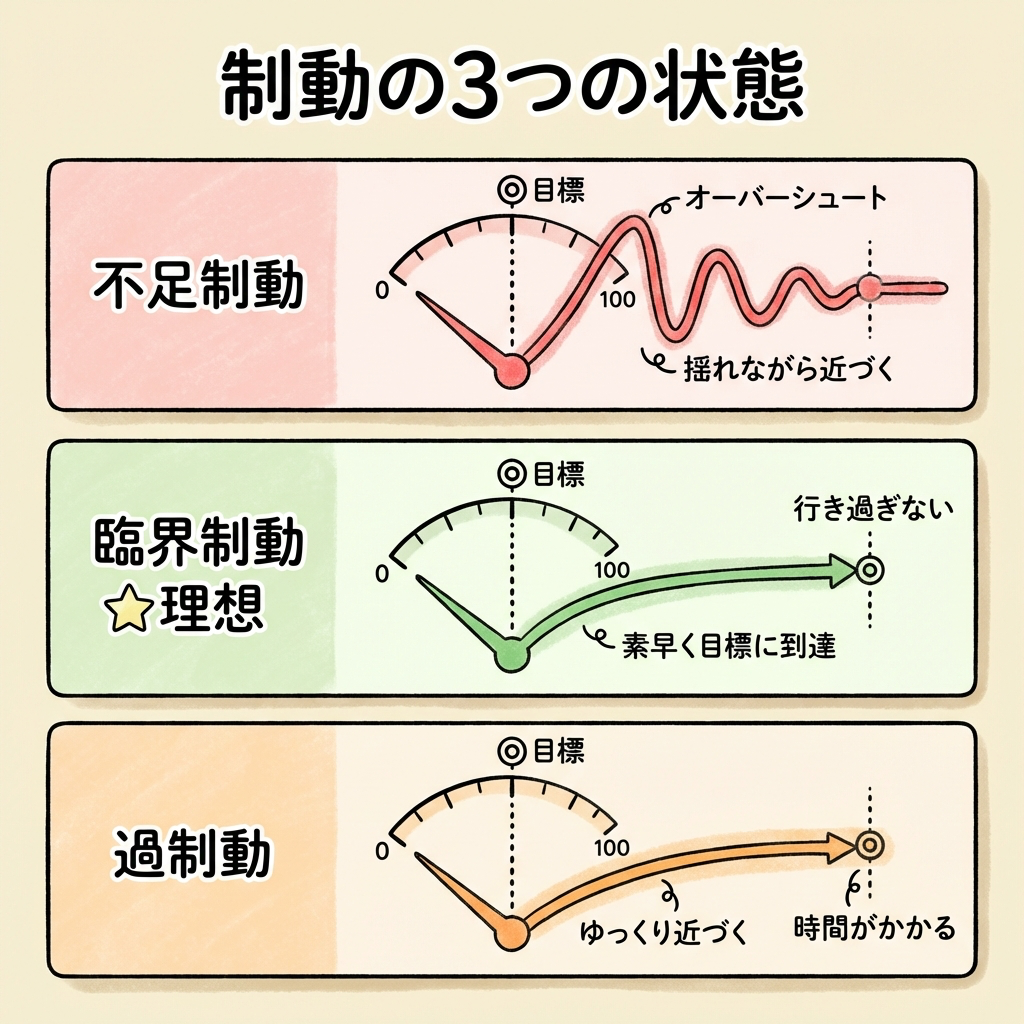

制動の3つの状態：「ちょうどいい止まり方」が理想
制動の効き具合によって、針の動き方は3種類に分かれます。
| 制動状態 | 針の動き | イメージ |
|---|---|---|
| 不足制動 | 針が揺れて、なかなか止まらない | ブレーキが甘い車 🚗💨 |
| ⭐ 臨界制動 | 揺れずに最速で止まる（理想） | ちょうどいいブレーキ ✅ |
| 過制動 | 針がゆっくりすぎて到達に時間がかかる | ブレーキ効きすぎの車 🐢 |
電験三種では「臨界制動が最も速く正確な値を指示する」が頻出ポイントです。「揺れもしない、遅くもない、ちょうどいい制動」が臨界制動と覚えましょう。
制動装置の3つの方式｜空気・渦電流・液体
方式ごとの「ブレーキのかけ方」が違う
制動装置には主に3つの方式があります。どれも「針の動きにブレーキをかける」という目的は同じですが、ブレーキのかけ方が違います。
| 方式 | 仕組み | 身近な例え |
|---|---|---|
| 🌀 空気制動 | アルミの羽根が空気抵抗を受けて減速 | うちわを素早く振ると空気が重く感じるのと同じ |
| 🧲 渦電流制動 （電磁制動） |
磁界中で金属が動くと渦電流が発生 → 電磁力でブレーキ | 磁石の近くでアルミ板を動かすとブレーキがかかる原理 |
| 💧 液体制動 （油制動） |
油の粘性抵抗で減速（空気制動の強化版） | 水の中で手を動かすと重いのと同じ |
・空気制動 → 「空気でうちわ」🌀
・渦電流制動 → 「磁石で電磁ブレーキ」🧲
・液体制動 → 「油の中でゆっくり」💧
試験では渦電流制動（電磁制動）が最もよく出題されます！

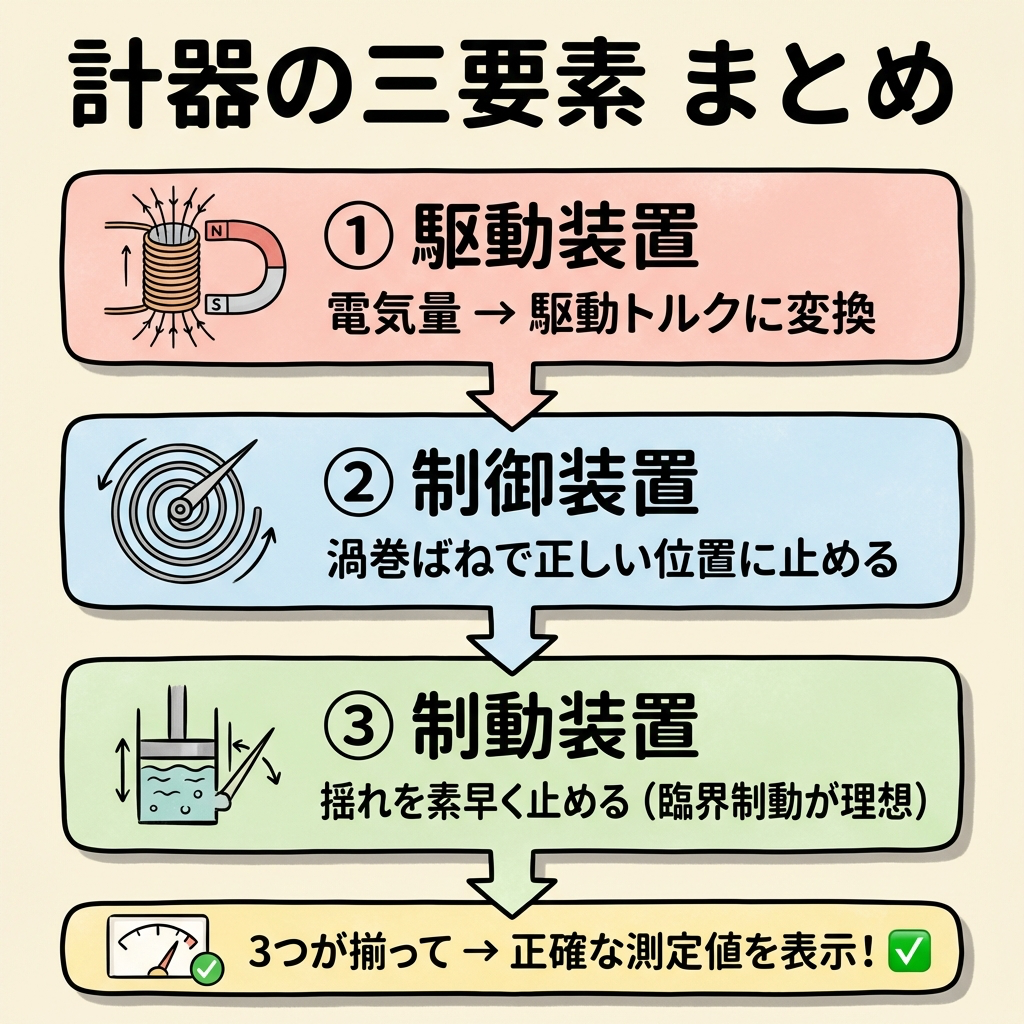

三要素の全体像を1枚にまとめると
最後に、ここまでの内容を1つのフロー図にまとめます。この流れが頭に入っていれば、試験問題は怖くありません。
電気量（電圧・電流）を駆動トルクに変換して、指針を動かす。
→ 計器の種類を決める最も重要な部分。
渦巻ばねの弾性力で制御トルクを発生させ、針を正しい位置で止める。
→ 制御トルク ∝ 回転角θ（比例関係）。
空気制動・渦電流制動・液体制動で針の揺れを素早く抑える。
→ 理想は「臨界制動」（最速で揺れずに到達）。
🎯 三要素の関係式
駆動トルク = 制御トルク のとき、針が正しい値を指示
制動トルクは、そこに到達するまでの揺れを抑える役割
【2026年完全版】電験三種の勉強が加速するおすすめグッズ10選 →
ポチップ
まとめ
計器の三要素は、「走る → 止まる位置を決める → 揺れを止める」という順番で理解すれば、もう混乱しません。
| 🚗 駆動装置 | 電気量を力に変換して針を動かす（＝アクセル） |
| ⚖️ 制御装置 | 渦巻ばねで針を正しい位置に止める（＝ハンドル） |
| 🛑 制動装置 | 針の揺れを素早く止める（＝ブレーキ）。臨界制動が理想 |
計器の三要素がわかったら、次は各計器の動作原理を学びましょう。「可動コイル形は直流、誘導形は交流」といった分類が一気に整理できるようになります。
