電験三種の理論科目には、直流回路・交流回路・電磁気・電子理論——そして「電気計測」という分野があります。
直流や交流は「電気の流れ方」を学ぶ分野ですが、電気計測は「電気の測り方」を学ぶ分野です。
料理にたとえるなら、直流・交流が「食材の切り方」だとしたら、電気計測は「計量カップやはかりの使い方」。地味に思えますが、これがなければ料理（=回路設計や設備管理）は成り立ちません。
この記事では、電気計測とは何かを5分で理解できるように、全体像をコンパクトに解説します。細かい計算や暗記は後回しでOK。まずは「地図」を手に入れてください。
電気計測とは、電圧・電流・抵抗・電力などの大きさを、計器を使って正しく測る方法を学ぶ電験三種「理論」の分野です。出題は、計器の種類と原理、倍率器と分流器、誤差率、ブリッジや二電力計法による抵抗・電力の測定、ディジタル計器の5つのテーマに分かれます。令和元年度から令和8年度上期までの12回では各回1〜3問、合わせて22問出ています。
電気計測マスターへの道｜全8記事を学習順に攻略
電験三種の理論科目で、令和元年度から令和8年度上期までの12回の試験に各回1〜3問（計22問）出題されている「電気計測」。範囲は広く見えますが、同じ形の問題がくり返し出る「得点源」です。下記の順番で読み進めれば、迷わずにマスターできます。
電気計測とは？｜ひとことで言うと「電気の健康診断」
電気計測とは、回路の中を流れる「電圧」「電流」「抵抗」「電力」などの値を、計器を使って正しく測定する技術のことです。
人間に例えてみましょう。体調が悪いとき、病院に行くと「体温」「血圧」「心拍数」を測りますよね。これと同じで、電気回路の状態を知るためにも、いろいろな「数値」を測る必要があるのです。
人間の健康診断
体温 → 体温計
血圧 → 血圧計
心拍数 → 心電図
電気の健康診断
電圧 → 電圧計
電流 → 電流計
電力 → 電力計
電験三種の試験では、この「電気の健康診断」について、「どんな計器を使うのか」「計器はどんな仕組みで動くのか」「測定値にはどんな誤差が出るのか」が問われます。
電気計測 ＝ 「電気の測り方」を学ぶ分野。測定の道具（計器）と測定の方法（手法）の2つが試験の中心です。
「電気計測」を試験の得点につなげるなら、前後の単元とあわせて教科書で押さえておくと安心です。TAC出版『みんなが欲しかった！』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。

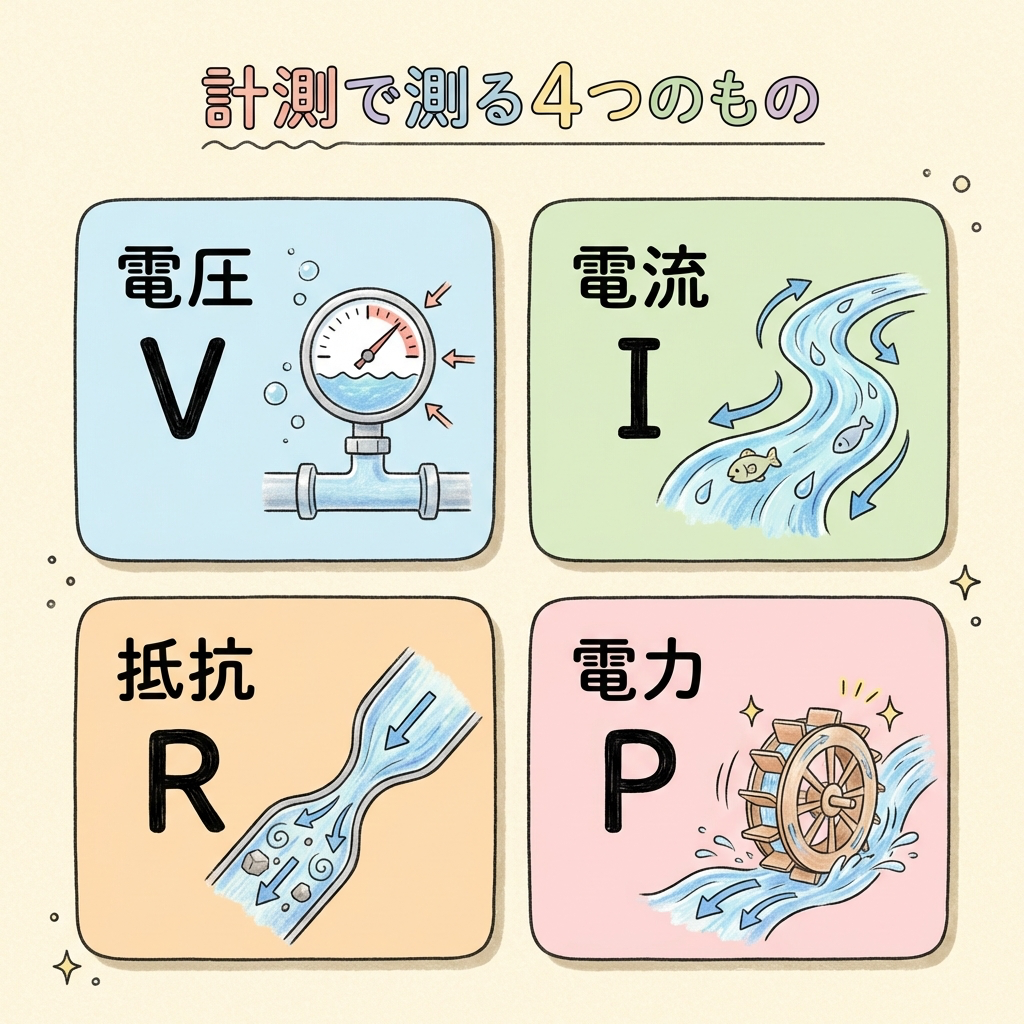

電気計測で「何を」測るのか？｜4つの測定対象
電気計測で測るものは、突き詰めると4種類しかありません。
| 測定対象 | 記号・単位 | たとえ（水道で言うと…） | 使う計器 |
|---|---|---|---|
| 電圧 | V [ボルト] | 水圧の強さ | 電圧計 |
| 電流 | I [アンペア] | 水の流れる量 | 電流計 |
| 抵抗 | R [オーム] | 管の細さ（流れにくさ） | ブリッジ回路など |
| 電力 | P [ワット] | 水車を回す力 | 電力計 |
「電圧・電流・抵抗・電力」——この4つは、直流回路や交流回路ですでに学んだ概念ですよね。電気計測は、これらを「実際にどうやって測るか？」を学ぶ分野なのです。
つまり、直流回路や交流回路で学んだ知識は、ここでそのまま活きてきます。計測は「まったく新しい分野」ではなく、すでに知っていることの「応用編」です。
【電験三種・理論】電気とは何か?｜電圧・電流・抵抗を「水の流れ」で完全理解 →

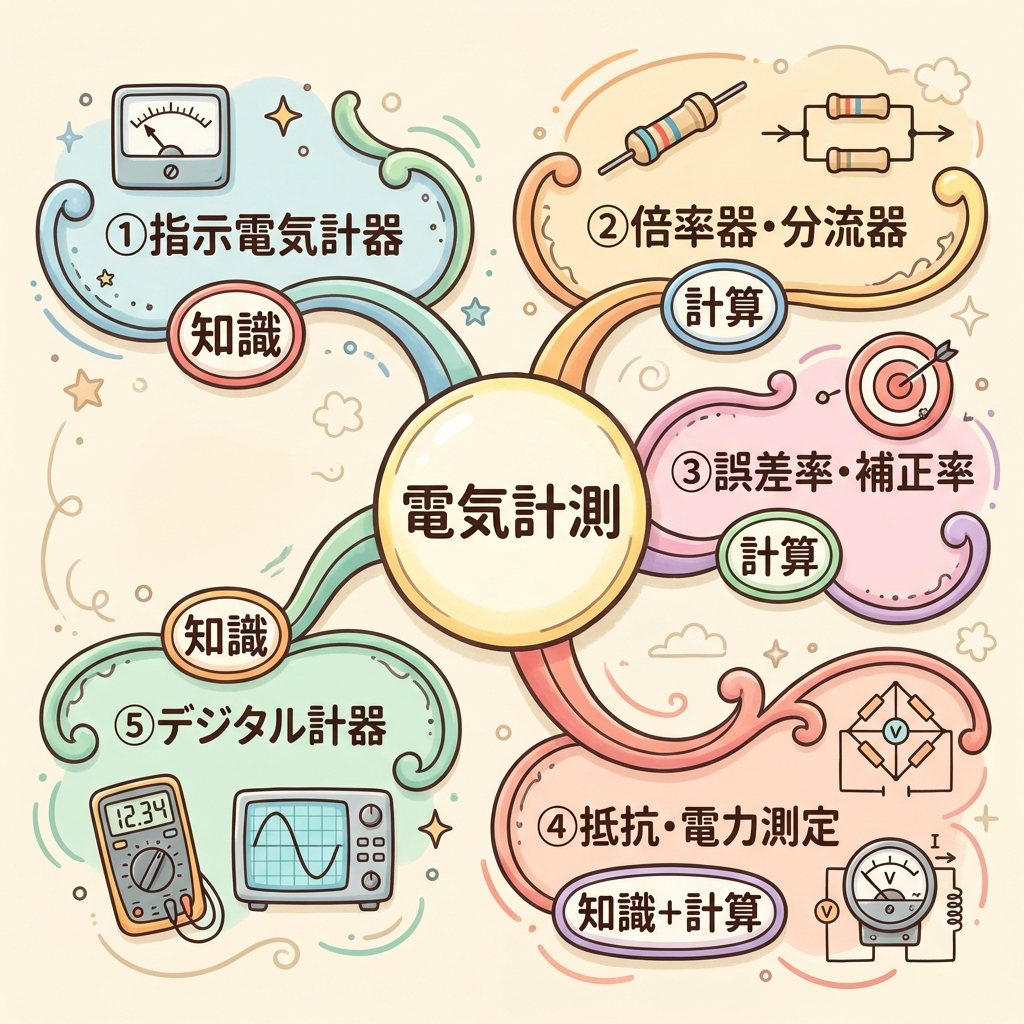

電気計測で学ぶ「5つのテーマ」｜試験で何が問われるのか？
電験三種の理論科目で出題される電気計測のテーマは、大きく5つに分類できます。令和元年度から令和8年度上期までの12回では、各回1〜3問出題されています(1問5点)。
「たかが1〜3問」と思うかもしれませんが、計測分野は暗記で確実に取れる問題が多いのが特徴です。ここを落とすのは本当にもったいない。
テーマ① 指示電気計器の種類と動作原理
電流計や電圧計には、内部の仕組みによって7種類の計器があります。
たとえば「可動コイル形」は直流しか測れない、「可動鉄片形」は交流も直流も測れる……といった「どの計器がどんな場面で使えるか」が問われます。
これは完全に暗記で得点できる知識問題です。令和6年度上期 問14(代表的な電気計器の目的や特徴)・令和元年度 問14(JISの記号)のような論説問題で出ます。
テーマ② 倍率器と分流器（測定範囲の拡大）
電流計は「最大で1Aまでしか測れない」といった制限があります。10Aを測りたいときはどうするのか？——答えは、「分流器」という抵抗を並列につなぐことで測定範囲を広げるのです。
同様に、電圧計の測定範囲を広げる「倍率器」というものもあります。
このテーマは計算問題で出題されますが、公式はシンプルで、直流回路のオームの法則と分流・分圧の知識があれば解けます。
テーマ③ 誤差率と補正率
どんな計器にも「誤差」があります。体重計に乗ったとき、実際は60.0kgなのに60.3kgと表示される——そのズレが誤差です。
電験三種では、この誤差を数値で計算する問題が出ます。公式は2つだけなので、覚えてしまえば確実に解けます。
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
テーマ④ 抵抗・電力の測定方法
抵抗を測る方法として有名なのが「ホイートストンブリッジ」です。4つの抵抗を菱形に組んだ回路で、未知の抵抗値を高精度に求めることができます。
また、電力を測る方法として「二電力計法」「三電圧計法」「三電流計法」といった手法があります。特に二電力計法は、三相交流の電力を2台の電力計で測定する方法で、令和5年度上期 問14・令和8年度上期 問14で出題されています。
ホイートストンブリッジの原理│平衡条件と未知抵抗の測定方法 →
テーマ⑤ ディジタル計器とオシロスコープ
テーマ①〜④はアナログ（針が動く）計器の話でした。テーマ⑤では、デジタル計器とオシロスコープを学びます。
デジタル計器は「A/D変換（アナログ→デジタル変換）」の仕組み、オシロスコープは「波形の読み取り方」が問われます。このテーマは知識問題として出題されることが多く、原理を理解しておけば得点しやすい分野です。
① 指示電気計器の種類と原理 → 知識問題（暗記）
② 倍率器と分流器 → 計算問題
③ 誤差率と補正率 → 計算問題
④ 抵抗・電力の測定方法 → 計算＋知識
⑤ デジタル計器・オシロスコープ → 知識問題
知識と計算がバランスよく出る分野です。暗記だけで取れる問題が多いので、コスパが非常に良い分野とも言えます。
過去問の出題一覧｜令和元年度〜令和8年度上期の22問
電験王の理論問題一覧で「電気及び電子計測」に分類されている問題を、令和元年度から令和8年度上期まで数えると22問ありました。題名は電験王の一覧のとおりで、右の列はこのブログで対応する記事です。
| 年度・問題 | 内容 | 対応する記事 |
|---|---|---|
| 令和8年度上期 問14 | 二電力計法を用いた電力の導出 | 二電力計法 |
| 令和8年度上期 問16 | 直列接続した直流電圧計の測定可能電圧 | 倍率器と分流器 |
| 令和7年度下期 問14 | 整流形の電圧計の指示値 | 計器の指示値 |
| 令和7年度上期 問16 | 電流電圧計の測定範囲拡大 | 倍率器と分流器 |
| 令和6年度下期 問16 | ブリッジの平衡条件を利用した回路演算 | ホイートストンブリッジ |
| 令和6年度上期 問14 | 代表的な電気計器の目的や特徴 | 指示電気計器 |
| 令和6年度上期 問16 | 並列接続した直流電流計の測定可能な電流値 | 倍率器と分流器 |
| 令和5年度下期 問16 | 電流計及び負荷の消費電力の誤差率 | 誤差率・補正率 |
| 令和5年度上期 問14 | 二電力計法を用いた電力の導出 | 二電力計法 |
| 令和5年度上期 問16 | 電圧計の異なる端子を使用した抵抗値の導出 | 倍率器と分流器 |
| 令和5年度上期 問18 | 振幅変調(計算・空欄穴埋め) | － |
| 令和4年度下期 問14 | アナログ－ディジタル変換 | ディジタル計器とA/D変換 |
| 令和4年度下期 問16 | 内部抵抗の異なる二つの電流計の並列接続 | 倍率器と分流器 |
| 令和4年度上期 問14 | 電気に関する物理量の測定方法(空欄穴埋め) | － |
| 令和4年度上期 問16 | すべり抵抗器を用いた未知の電源電圧の導出 | － |
| 令和3年度 問14 | ブリッジ回路を用いた未知抵抗の推定 | ホイートストンブリッジ |
| 令和3年度 問15 | RとXからなる平衡三相回路 | － |
| 令和3年度 問16 | 電流計の消費電力及び負荷の消費電力の誤差率 | 誤差率・補正率 |
| 令和2年度 問14 | 物理現象とその計測・検出のための代表的なセンサ | － |
| 令和2年度 問16 | 直列接続した直流電圧計の測定可能電圧 | 倍率器と分流器 |
| 令和元年度 問14 | JISで示される記号及び使用回路 | 指示電気計器 |
| 令和元年度 問18 | 二重積分形A-D変換器を用いたディジタル直流電圧計 | ディジタル計器とA/D変換 |
| テーマ | 問題数 | どんな問題か |
|---|---|---|
| 倍率器・分流器と計器のつなぎ方 | 6問 | 直列・並列にした計器で測れる最大の値、測定範囲の拡大、内部抵抗 |
| 抵抗・電力の測定 | 5問 | ブリッジの平衡条件、二電力計法、すべり抵抗器 |
| 指示電気計器 | 3問 | 計器の目的と特徴、JISの記号、整流形の指示値 |
| 誤差率 | 2問 | 電流計の消費電力が入ったときの測定の誤差 |
| ディジタル計器 | 2問 | A/D変換、二重積分形 |
| そのほか | 4問 | 測定方法の穴埋め、センサ、振幅変調、三相回路 |
いちばん多いのは計器を直列・並列につないだときの計算です。電圧計は内部抵抗に比例して電圧を分け合い、電流計は内部抵抗に反比例して電流を分け合う、という直流回路の分圧・分流がそのまま使えます。
出題の確認:電験王「科目別 理論問題一覧」の「電気及び電子計測」(テーマの分け方は題名をもとに筆者が整理したもの)。

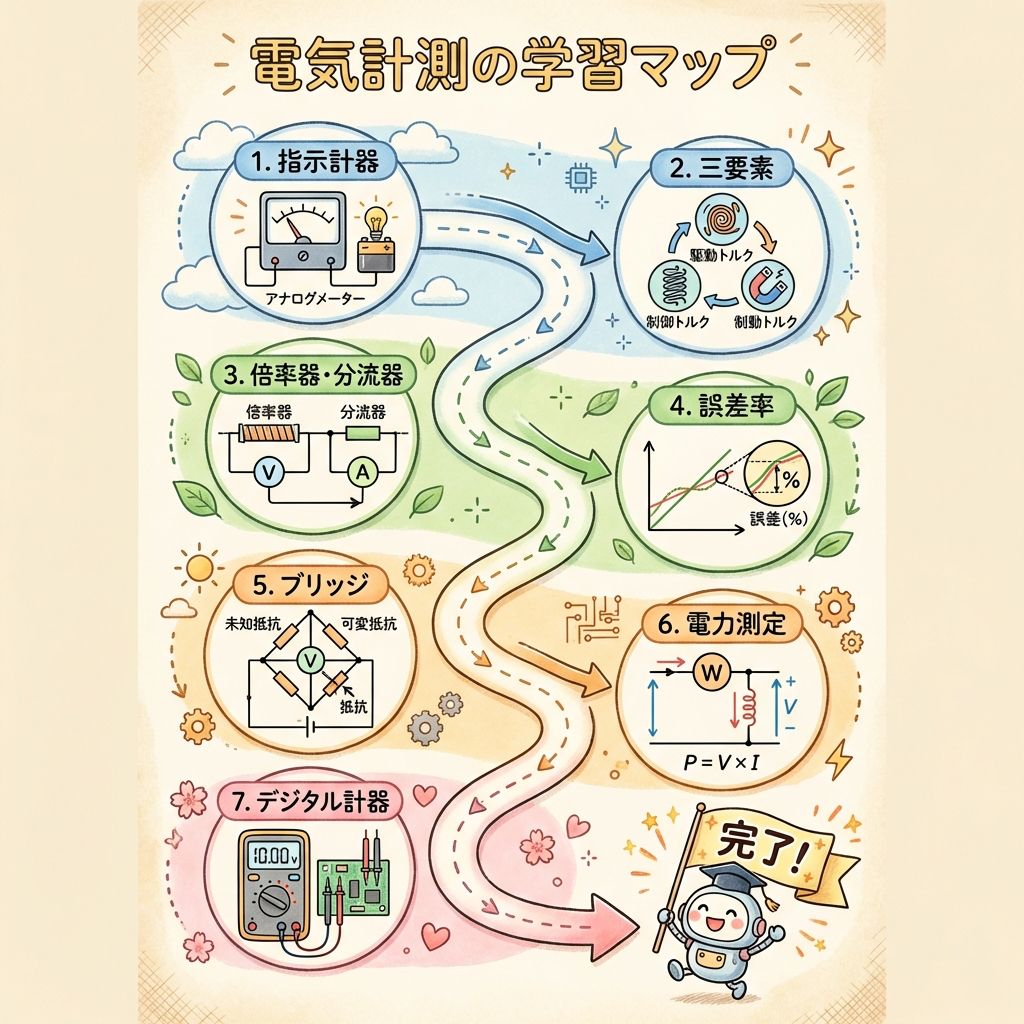

電気計測の学習マップ｜どの順番で学べばいい？
電気計測の5つのテーマには、「この順番で学ぶとスムーズ」という流れがあります。以下のマップに沿って、ひとつずつ進めてください。
指示電気計器の種類と動作原理を覚える
7種類の計器の名前・記号・使える回路（直流 or 交流）を暗記します。
ここは最優先。試験で「知っていれば即答」の問題が出ます。
計器の三要素を理解する
駆動装置・制御装置・制動装置の3つ。STEP 1とセットで覚えると効率的。
倍率器と分流器の計算を練習する
オームの法則と分流・分圧がわかれば解ける計算問題。直流回路の知識を活用。
誤差率と補正率の計算方法を学ぶ
公式は2つだけ。例題を1〜2問解けば身につきます。
ブリッジ回路で抵抗測定を学ぶ
ホイートストンブリッジの平衡条件の計算。直流回路の復習にもなる。
電力の測定方法を学ぶ
二電力計法・三電圧計法・三電流計法。交流回路の知識を活用する応用テーマ。
ディジタル計器とオシロスコープ
A/D変換の仕組み、波形の読み方。知識問題として出題されるので、用語を押さえる。
電気計測は「コスパ最強」の得点源
最後に、電気計測の学習に迷っている方に伝えたいことがあります。
電気計測は、理論科目の中でも最もコスパが良い分野です。理由は3つ。
理由①：暗記で取れる問題が多い
直流回路や交流回路のように「複雑な計算を組み合わせる」問題は少なく、「知っているかどうか」で決まる知識問題が中心です。計器の種類と特徴を覚えていれば答えられる論説問題も出ます。
理由②：出題パターンが限られている
過去問を分析すると、電気計測で出題されるテーマは驚くほどワンパターンです。令和元年度以降の22問のうち、「倍率器・分流器と計器のつなぎ方」が6問、「抵抗・電力の測定（ブリッジ・二電力計法など）」が5問、「指示電気計器」が3問です。
理由③：他の受験生が後回しにしがち
多くの受験生は、直流・交流・電磁気の勉強に時間を取られ、計測分野を「余った時間でやればいいか」と後回しにします。だからこそ、しっかり対策した人は差をつけられるのです。
電気計測は、直流回路のオームの法則と、交流回路の実効値・力率がわかっていれば解ける問題がほとんどです。先に直流回路と交流回路を終えてから取り組むと、短い時間で得点につなげられます。
全記事リンク一覧｜テーマ別インデックス
電気計測に関するすべての記事を、テーマ別にまとめています。学習の進捗管理にお使いください。
入門・全体像
テーマ1：指示電気計器
可動コイル形・可動鉄片形・電流力計形など7種類の動作原理、測定回路、指示値を一覧表で整理
すべての計器に共通する3つの装置を、車の運転にたとえてやさしく解説
テーマ2：倍率器と分流器
電圧計・電流計の測定範囲を拡張する回路の原理と計算方法を、図解で解説
テーマ3：電力の測定方法
三相回路の電力を2台の電力計で測定する方法と、有効電力・無効電力の導出
電力計がない場合でも電力を求めるテクニックを、計算例付きで解説
テーマ4：計器の指示値と誤差
同じ波形なのに計器によって指示値が異なる理由、波形率・波高率の計算方法を解説
テーマ5：ディジタル計器
ディジタルオシロスコープの仕組み、A/D変換の原理（二重積分形など）をやさしく解説
テーマ6：オシロスコープ
波形からの電圧・周期・周波数の読み取り方、リサジュー図形の周波数比・位相差の求め方
よくある質問

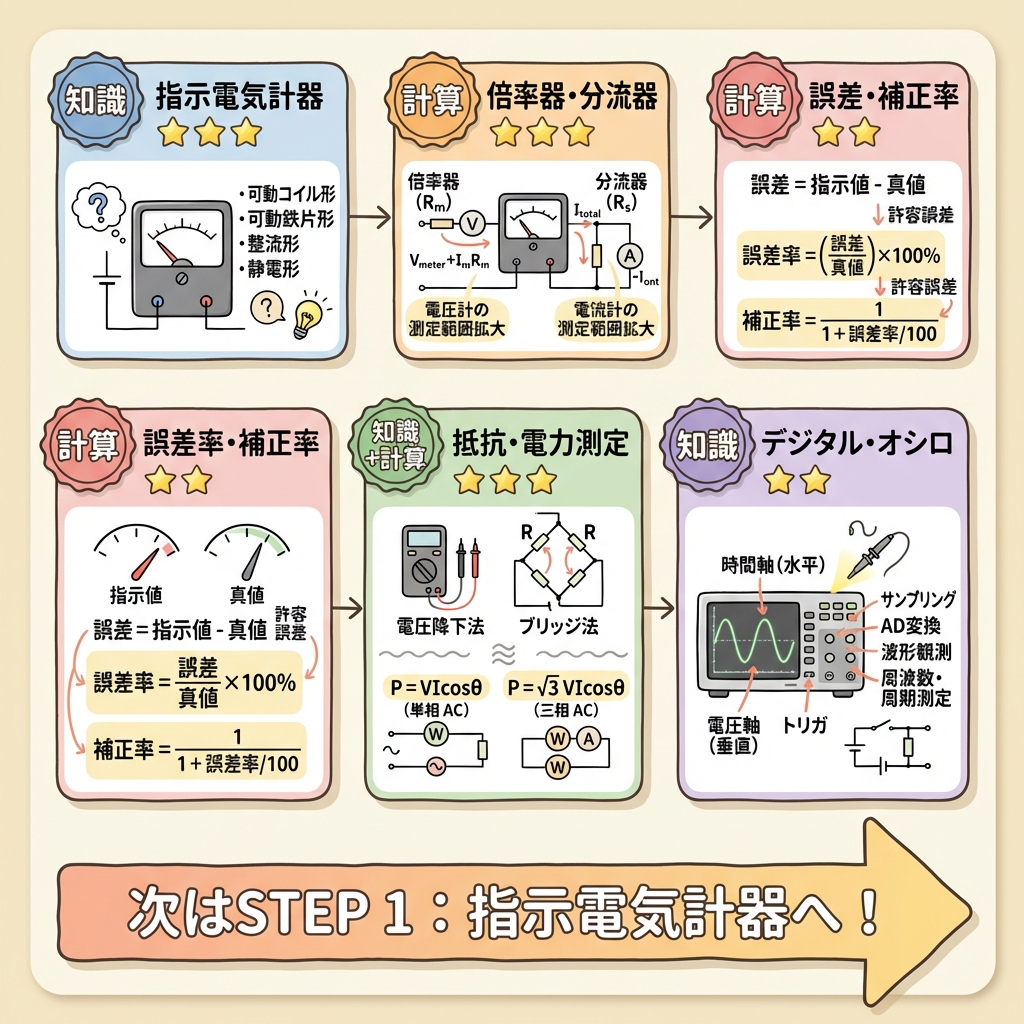

まとめ｜電気計測の全体像
| テーマ | 内容 | 問題タイプ | 出題数(令和元年度〜令和8年度上期) |
|---|---|---|---|
| 指示電気計器 | 7種類の計器の動作原理・使える回路 | 知識 | 3問 |
| 倍率器・分流器 | 計器の測定範囲を広げる仕組みと計算 | 計算 | 6問 |
| 誤差率・補正率 | 測定値と真の値のズレを計算 | 計算 | 2問 |
| 抵抗・電力測定 | ブリッジ回路・二電力計法など | 計算＋知識 | 5問 |
| デジタル計器・オシロ | A/D変換・波形の読み取り | 知識 | 2問 |
電気計測は、「電気の測り方」を学ぶ分野です。測る対象は「電圧・電流・抵抗・電力」の4つだけ。学ぶテーマも5つだけ。範囲が限られている分、対策すれば確実に得点できる「おいしい分野」です。
次の記事では、各テーマの詳しい内容に入っていきます。まずは「指示電気計器の種類」から始めましょう。
