- 「QC工程図」と「QC工程表」は違うもの？
- 「管理点」「管理項目」「管理特性」の違いがわからない
- QC工程図に何を書けばいいのかわからない
- 作業標準書との違いがわからない
- QC工程図とは何か（「工場の設計図」で理解）
- 管理点・管理項目・管理特性の違い
- QC工程図に記載すべき内容
- QC工程図の作り方（5ステップ）
あなたは「カーナビ」を使ったことがありますか？
目的地を入力すると、「どの道を通って」「どこで曲がって」「どこに注意すべきか」を教えてくれますよね。
QC工程図は、工場における「カーナビ」のようなものです。
「どの工程を通って」「どこで何を管理して」「どこに注意すべきか」が一目でわかるようになっています。
「製品を作る全工程において、
どこで・何を・どうやって管理するかを
一覧にまとめた『品質管理の地図』」
この記事では、QC工程図の目的・構成要素・作り方を、身近な例でわかりやすく解説します。
目次
QC工程図とは？｜「工場の品質管理マップ」
まずは「QC工程図」が何なのか、イメージをつかみましょう。
「QC工程図」と「QC工程表」は同じ？
結論から言うと、ほぼ同じ意味で使われます。
| 名称 | 特徴 | 使われる場面 |
|---|---|---|
| QC工程図 | 工程の「流れ」を図で表現 | フローチャート形式が多い |
| QC工程表 | 管理項目を「表」で整理 | 一覧表形式が多い |
実務では両方を組み合わせて、「図」＋「表」の形式で作られることが多いです。この記事では、まとめて「QC工程図」と呼びます。
ラーメン屋で理解するQC工程図
QC工程図を「ラーメン屋の調理工程」で考えてみましょう。

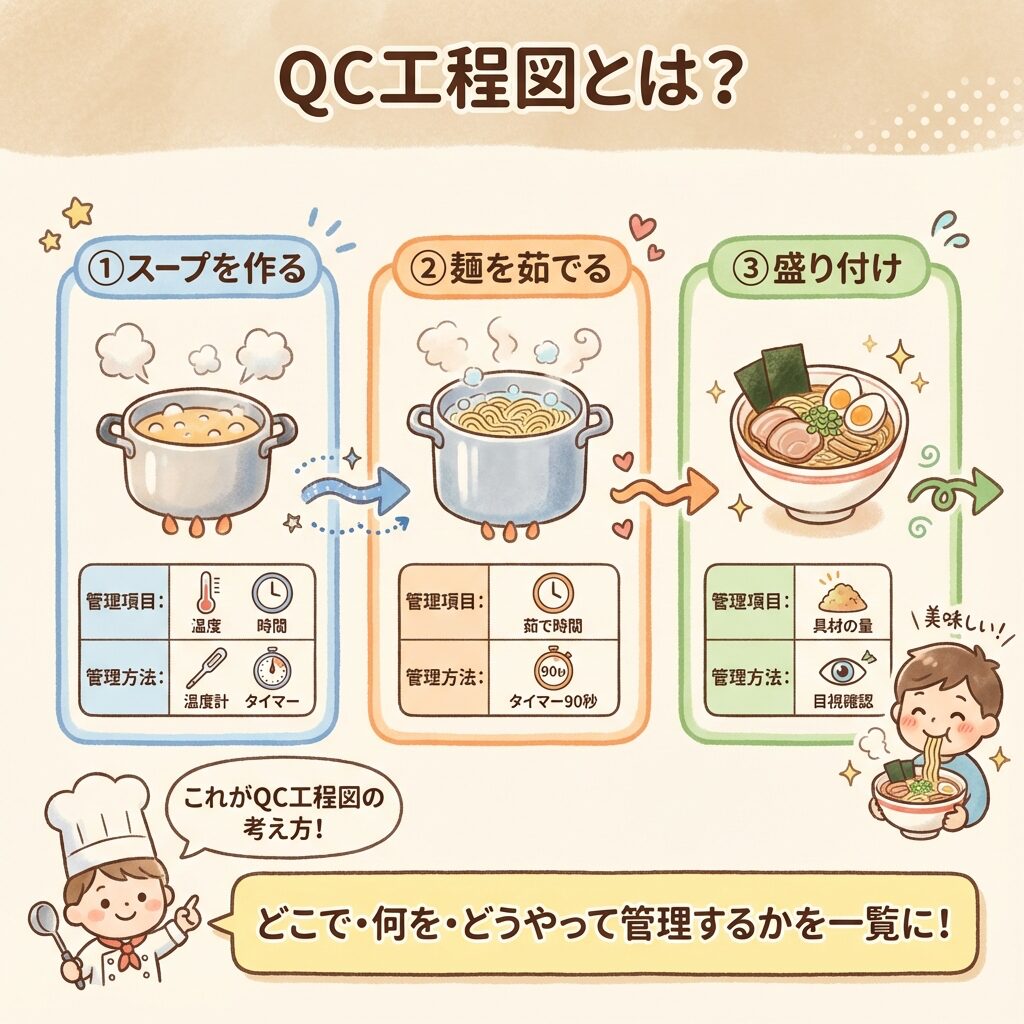

工程①「スープを作る」
→ 管理項目：温度、煮込み時間
→ 管理方法：温度計で80℃以上を確認、タイマーで3時間計測
工程②「麺を茹でる」
→ 管理項目：茹で時間、お湯の温度
→ 管理方法：タイマーで90秒、沸騰状態を目視確認
工程③「盛り付け」
→ 管理項目：具材の量、見た目
→ 管理方法：チャーシュー2枚、卵1/2個を目視確認
このように、「どの工程で」「何を」「どうやって」管理するかを一覧にしたものがQC工程図です。
なぜQC工程図が必要なのか？
QC工程図がないと、こんな問題が起きます。
・「この工程では何を管理すればいいの？」と迷う
・人によって管理するポイントがバラバラになる
・どこで品質問題が起きたかわからない
・新人に教えるときに説明できない
・監査で「品質管理の仕組み」を説明できない
QC工程図があれば、「この工程ではこれを管理する」が明確になり、誰でも同じ品質管理ができます。
超重要！「管理点」「管理項目」「管理特性」の違い
QC工程図を理解する上で、絶対に押さえておくべき用語があります。
それが「管理点」「管理項目」「管理特性」です。この3つ、似ているようで全然違います。

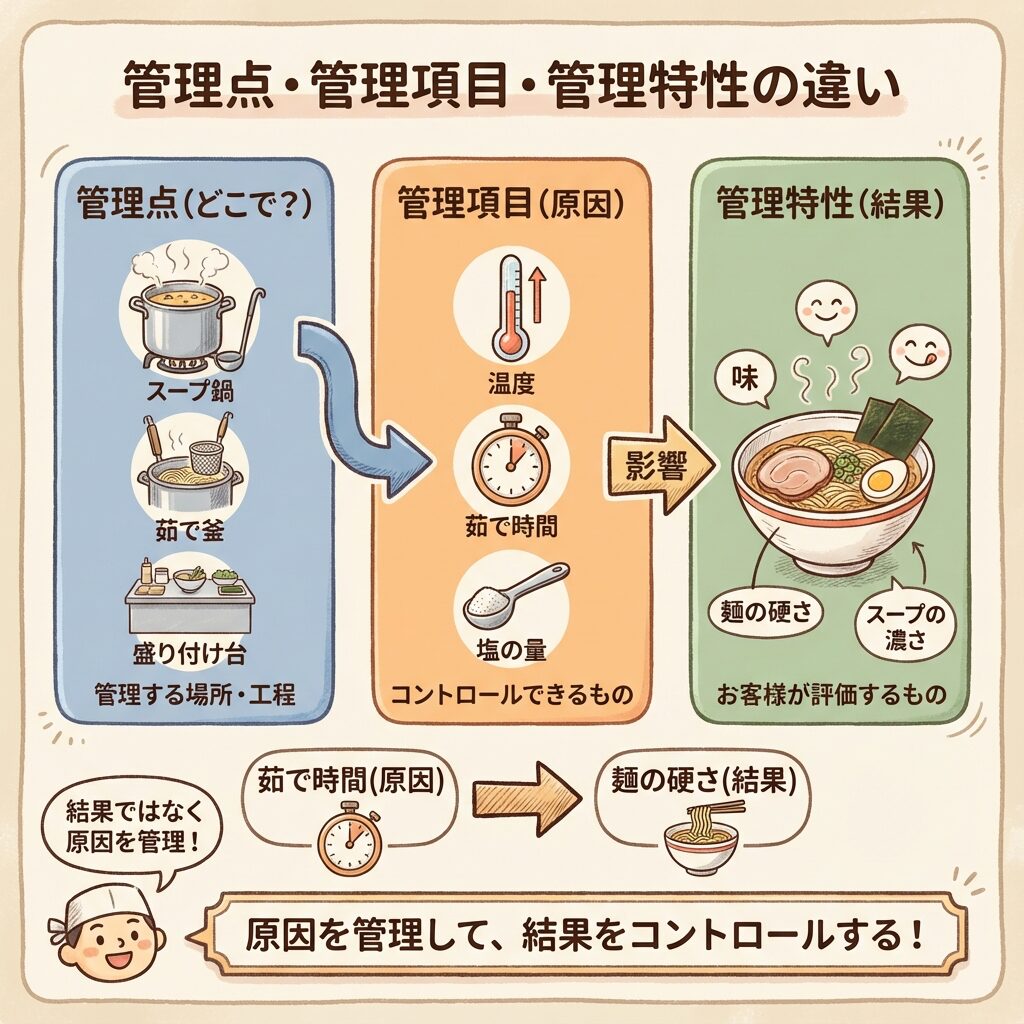

3つの違いを「ラーメン」で理解する
まずは直感的にイメージをつかみましょう。
管理特性（結果）：
→ 「ラーメンの味」「麺の硬さ」「スープの濃さ」
→ 最終的な品質。お客様が評価するもの
管理項目（原因）：
→ 「スープの温度」「茹で時間」「塩の量」
→ 管理特性に影響を与える要因。コントロールできるもの
管理点（場所）：
→ 「スープ鍋」「茹で釜」「盛り付け台」
→ 管理を行う場所・工程
正式な定義を確認しよう
| 用語 | 定義 | キーワード |
|---|---|---|
| 管理点 | 品質を管理するために重点的に管理する工程・場所 | どこで？ |
| 管理項目 | 品質に影響を与える原因系の特性（4Mなど） | 何を？（原因） |
| 管理特性 | 製品の品質を表す結果系の特性 | 何を？（結果） |
「原因」と「結果」の関係
管理項目と管理特性の関係は、「原因」と「結果」の関係です。
管理項目（原因） → 管理特性（結果）
茹で時間が短すぎる → 麺が硬くなる
スープの温度が低い → 味が薄く感じる
塩を入れすぎる → しょっぱくなる
品質管理では、「結果（管理特性）」をコントロールするために、「原因（管理項目）」を管理するという考え方が基本です。
「管理特性」を直接管理しようとするのはNG。
❌「麺の硬さを管理する」（結果を管理しようとしている）
⭕「茹で時間を管理する」（原因を管理している）
結果は「確認」するもの。管理は「原因」に対して行います。
点検項目との違い
似た言葉に「点検項目」があります。これも整理しておきましょう。
| 用語 | 意味 | 例 |
|---|---|---|
| 管理項目 | 数値で管理する項目 | 温度80±5℃、時間90±5秒 |
| 点検項目 | 良否で確認する項目 | 汚れがないか、異物がないか |
管理項目は「数値で管理」、点検項目は「良否で確認」。QC工程図には両方を記載します。
QC工程図に記載する内容｜9つの必須項目
QC工程図には、何を記載すればいいのでしょうか？
基本的な記載項目を見ていきましょう。

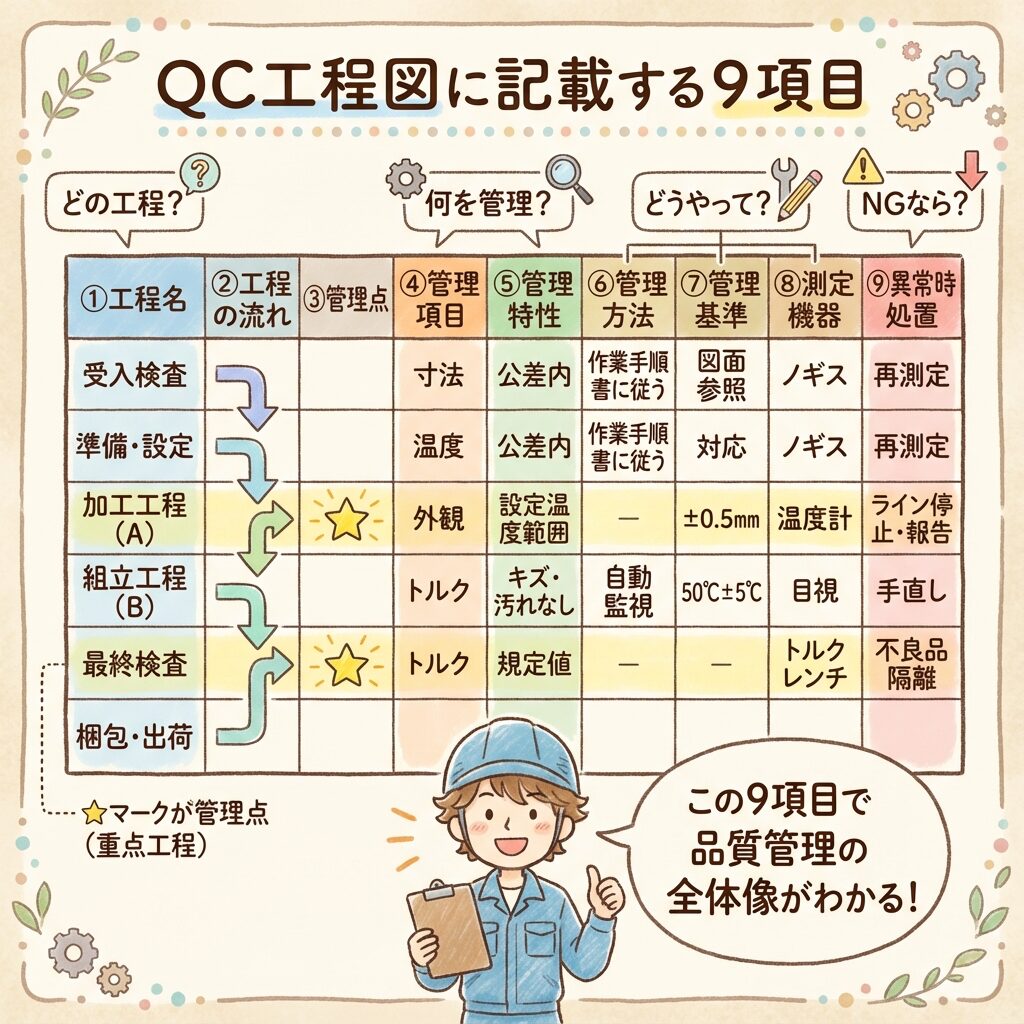

QC工程図の構成要素
① 工程名・工程番号：どの工程か
② 工程の流れ（フロー）：工程の順番と流れ
③ 管理点：重点的に管理する工程
④ 管理項目：何を管理するか（原因系）
⑤ 管理特性：どんな品質を保証するか（結果系）
⑥ 管理方法：どうやって管理するか
⑦ 管理基準（規格値）：どの範囲ならOKか
⑧ 測定方法・使用機器：何で測るか
⑨ 異常時の処置：NGの場合どうするか
各項目の詳細説明
| 項目 | 内容 | 例（ラーメン） |
|---|---|---|
| ①工程名 | 工程を識別する名前 | 麺茹で工程 |
| ②工程の流れ | 前工程・後工程との関係 | スープ準備→麺茹で→盛り付け |
| ③管理点 | 重点管理する場所 | 茹で釜（★マーク） |
| ④管理項目 | 管理する原因系の特性 | 茹で時間、お湯の温度 |
| ⑤管理特性 | 保証する結果系の特性 | 麺の硬さ（中硬め） |
| ⑥管理方法 | どうやって管理するか | タイマーで計測、記録 |
| ⑦管理基準 | OKの範囲（規格値） | 90秒±5秒 |
| ⑧測定方法 | 何で測るか | デジタルタイマー |
| ⑨異常時処置 | NGの場合の対応 | 茹で直し、廃棄 |
実際のQC工程図フォーマット例
実際のQC工程図がどんな形になるか、サンプルを見てみましょう。
| No. | 工程名 | 管理項目 | 管理特性 | 管理基準 | 管理方法 | 測定機器 | 異常時処置 |
|---|---|---|---|---|---|---|---|
| 1 | 材料受入 | 麺の鮮度 | 品質 | 製造後3日以内 | 納品書確認 | 目視 | 返品 |
| 2★ | スープ調理 | 温度 煮込み時間 | 味の濃さ | 80℃以上 3時間以上 | 毎時測定 記録 | 温度計 タイマー | 再加熱 延長煮込み |
| 3★ | 麺茹で | 茹で時間 湯温 | 麺の硬さ | 90秒±5秒 沸騰状態 | 全数計測 | タイマー 目視 | 茹で直し 廃棄 |
| 4 | 盛り付け | 具材の量 | 見た目 | チャーシュー2枚 卵1/2個 | 目視確認 | 目視 | 追加/除去 |
| 5 | 提供 | 提供時間 | 温度 | 調理後3分以内 | タイマー | タイマー | 作り直し |
このように、一覧表の形式で、どの工程で何を管理するかが一目でわかります。

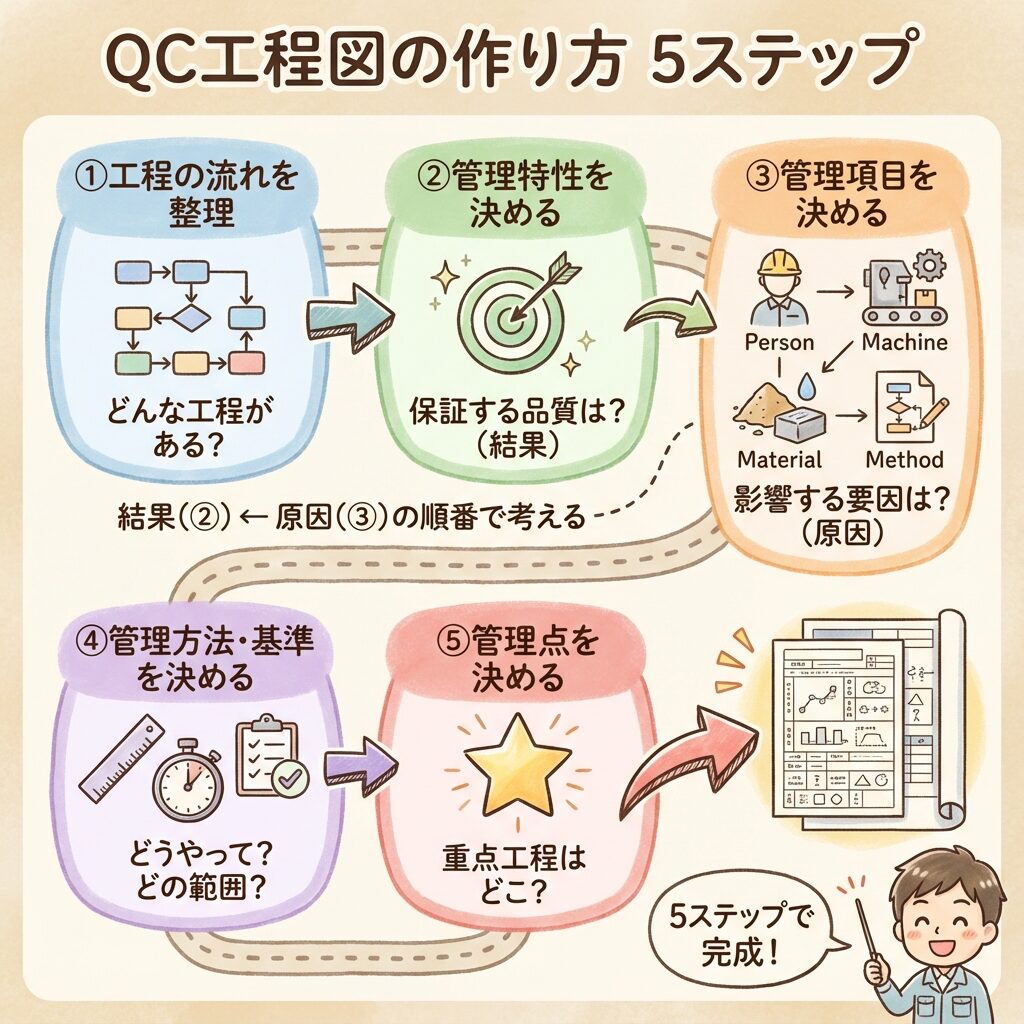

QC工程図の作り方｜5つのステップ
実際にQC工程図を作る手順を見ていきましょう。
ステップ①｜工程の流れを整理する
まずは、製品ができるまでの工程を洗い出します。
・「材料が入ってから製品が出るまで」を追いかける
・実際に現場を歩いて確認する
・「何が変化するか」に着目する（形・状態・場所など）
・検査工程も忘れずに含める
この段階では、フローチャートを使うと整理しやすいです。
ステップ②｜管理特性（結果）を決める
次に、各工程で「どんな品質を保証するか」を決めます。
これが管理特性（結果系）です。
・お客様が求める品質は何か？
・図面・仕様書で規定されている品質は何か？
・過去に問題が起きた品質は何か？
・この工程で「変化」する品質は何か？
ステップ③｜管理項目（原因）を決める
管理特性が決まったら、「それに影響を与える原因」を洗い出します。
ここで4M（人・機械・材料・方法）の視点が役立ちます。
管理特性：麺の硬さ
Man（人）：作業者の判断
Machine（機械）：茹で釜の火力
Material（材料）：麺の種類、太さ
Method（方法）：茹で時間 ← これを管理項目に！
洗い出した原因の中から、「最も影響が大きく、コントロールしやすいもの」を管理項目として選びます。
ステップ④｜管理方法・管理基準を決める
管理項目が決まったら、「どうやって管理するか」「どの範囲ならOKか」を決めます。
| 決めること | 具体的な内容 | 例 |
|---|---|---|
| 管理方法 | いつ、誰が、どうやって | 毎回、作業者が、タイマーで計測 |
| 管理基準 | OK/NGの判断基準 | 90秒±5秒（85〜95秒） |
| 測定機器 | 何で測定するか | デジタルタイマー |
| 記録方法 | どこに記録するか | 日報に記入、管理図に記録 |
| 異常時処置 | NGの場合どうするか | 廃棄、茹で直し、上長報告 |
ステップ⑤｜管理点（重点工程）を決める
最後に、「特に重点的に管理すべき工程」を決めます。
すべての工程を同じ力加減で管理することはできません。「ここは絶対に外せない」という工程に★マークを付けて、管理点として明示します。
・品質への影響が大きい工程
・後から修正できない工程
・過去に問題が起きた工程
・お客様の要求が厳しい特性に関わる工程
・法規制で管理が求められる工程
QC工程図と他の文書の違い
QC工程図と似た文書がいくつかあります。違いを整理しておきましょう。
QC工程図 vs 作業標準書
| QC工程図 | 作業標準書 | |
|---|---|---|
| 目的 | どこで何を管理するかを示す | どうやって作業するかを示す |
| 範囲 | 全工程を俯瞰 | 1つの作業を詳細に |
| 詳細度 | 全体像（マクロ） | 手順の詳細（ミクロ） |
| 例え | 地図（全体の道順） | レシピ（作り方の詳細） |
QC工程図は「地図」、作業標準書は「レシピ」と覚えましょう。両方あってはじめて、品質の良い製品が作れます。
QC工程図 vs フローチャート
| QC工程図 | フローチャート | |
|---|---|---|
| 目的 | 管理ポイントを明示 | 流れ・分岐を明示 |
| 形式 | 表形式が多い | 図形式 |
| 情報量 | 管理項目、基準など詳細 | 流れの概要 |
実務では、フローチャートの横にQC工程表を並べる形式が多いです。「流れ」と「管理ポイント」を両方見えるようにします。
QC工程図を活用するコツ
作ったQC工程図を「使われる文書」にするためのコツを紹介します。
① 現場に掲示する
事務所に保管するだけでは意味がない。現場で見える場所に貼る
② 新人教育に使う
「この工程では何を管理するか」を教える教材として活用
③ 変更があれば即更新する
工程変更、設備変更があったらすぐに反映する
④ 問題発生時に参照する
「どこで何を管理していたか」を確認する基準として使う
⑤ 監査・審査で説明資料にする
ISO審査、顧客監査で「品質管理の仕組み」を説明する資料として活用
まとめ｜QC工程図は「品質管理の設計図」
この記事では、QC工程図（QC工程表）の作り方を解説しました。
✅ QC工程図とは、全工程において「どこで・何を・どうやって管理するか」を一覧にした文書
✅ 管理点＝どこで（場所）、管理項目＝何を（原因）、管理特性＝何を（結果）
✅ 原因（管理項目）を管理して、結果（管理特性）をコントロールする
✅ QC工程図には9つの項目を記載：工程名、流れ、管理点、管理項目、管理特性、管理方法、管理基準、測定機器、異常時処置
✅ 作り方は5ステップ：工程整理→管理特性→管理項目→管理方法・基準→管理点
✅ QC工程図は「地図」、作業標準書は「レシピ」。両方あって品質が守れる
QC工程図は、品質管理の「設計図」です。この設計図があれば、誰が見ても「どこで何を管理すべきか」がわかります。
まずは自分の担当工程から、「管理すべき項目は何か」を整理してみませんか？
キーワード解説一覧｜試験対策用
| 用語 | 意味 |
|---|---|
| QC工程図（QC工程表） | 製品を作る全工程において、どこで・何を・どうやって管理するかを一覧にした文書 |
| 管理点 | 品質を管理するために重点的に管理する工程・場所（どこで？） |
| 管理項目 | 品質に影響を与える原因系の特性。コントロールする対象（何を？原因） |
| 管理特性 | 製品の品質を表す結果系の特性。保証する対象（何を？結果） |
| 管理方法 | 管理項目をどうやって管理するか。いつ・誰が・どのように |
| 管理基準（規格値） | OKかNGかを判断する基準。許容範囲、上限・下限 |
| 点検項目 | 数値ではなく、良否で確認する項目 |
| 異常時の処置 | 管理基準を外れた場合にとるべき行動 |
| 原因系 | 結果（品質）に影響を与える要因。4M（人・機械・材料・方法）など |
| 結果系 | 原因によって決まる品質特性。寸法、重量、強度など |
| 4M | Man（人）、Machine（機械）、Material（材料）、Method（方法） |
| フローチャート | 工程の流れを図形と矢印で表した図 |
| 作業標準書 | 作業の手順・方法を詳細に記載した文書（QC工程図とは別物） |
