✅ こんな悩みを抱えていませんか?
- 「太陽光が電気になる原理がわからない…」
- 「太陽電池の種類が覚えられない…」
- 「MPPT(最大電力点追従)って何?」
電験三種の「電力」科目で頻出する太陽光発電。特に光電効果やMPPT制御は、毎年のように問われる超重要テーマです。
でも安心してください。この記事では、光が電気に変わる瞬間の「光電効果」から、日射量の変化に自動で追従するMPPT制御まで、まるで目の前で見ているような図解で完全解説します。
💡 この記事で完全マスターできること
- 光電効果のメカニズム(p型・n型半導体)
- 太陽電池3種類(結晶・薄膜・化合物)の違い
- I-V特性曲線と最大電力点(MPP)の見方
- MPPT制御の原理と効果
それでは、太陽の光子が電子を動かし、電気を生み出す「見えない奇跡」を、一緒に覗いてみましょう!
目次
☀️ 太陽光発電の原理|光が電気に変わる「光電効果」
📖 光電効果とは?
光電効果(こうでんこうか)とは、光(光子)が半導体に当たると、電子が励起されて電流が流れる現象のこと。
太陽電池は、この光電効果を利用して、太陽光を直接電気に変換します。火力発電や原子力発電のように「熱→蒸気→タービン→発電機」という複雑なプロセスは不要。光が当たれば即座に電気が発生するんです!
💡 イメージで覚えよう
光電効果 = ボウリングのピン倒し
光子(ボール)が電子(ピン)に当たると、電子が弾き飛ばされて電流として流れ出すイメージです!
🔬 pn接合半導体の仕組み
太陽電池の心臓部は、pn接合半導体。p型半導体とn型半導体を接合した構造です。
| 種類 | 特徴 | 役割 |
|---|---|---|
| n型半導体 | 電子(e⁻)が多い リンなどを添加 |
負極(−極)になる |
| p型半導体 | 正孔(h⁺)が多い ホウ素などを添加 |
正極(+極)になる |
この2つを接合すると、接合面に内部電界が形成されます。この電界が、光で発生した電子と正孔を自動的に分離して、電流を作り出すんです!

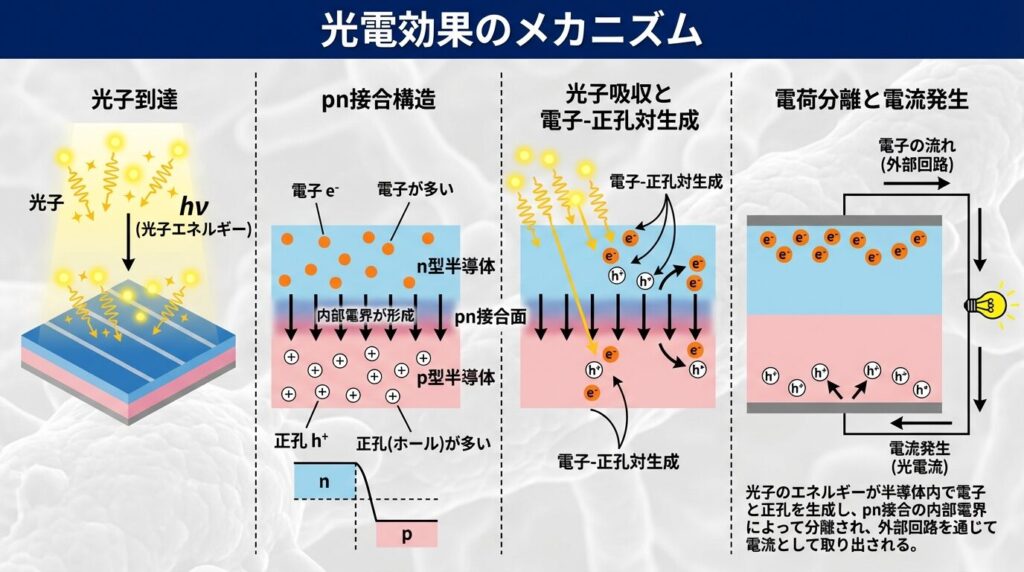

⚡ 光電効果の4ステップ
太陽電池で電気が発生するプロセスを、4つのステップで見ていきましょう。
⚡ 光電効果の4ステップ
- 光子到達: 太陽光の光子がpn接合に到達
- 電子励起: 光子のエネルギーで電子が価電子帯→伝導帯へジャンプ(電子・正孔ペアが発生)
- キャリア分離: 内部電界により、電子はn型へ、正孔はp型へ移動
- 電流発生: 外部回路を通じて電子が流れ、直流電流が発生!
📊 重要な数値
- シリコンのバンドギャップ: 約1.1 eV
- 1セルあたりの発電電圧: 約0.5〜0.6V
- 変換効率: 15〜22%(残りは熱になる)
- 太陽光強度: 1m²あたり約1000W(快晴時)
1セルでは0.5Vしか出ないので、実際の太陽電池モジュールでは、セルを直列接続して電圧を高めています。例えば、72セル直列なら約36Vの電圧が得られます!
🔷 太陽電池の種類|3タイプの違いと特徴
📊 太陽電池の分類
太陽電池は、材料や構造によって大きく3つのタイプに分類されます。電験三種では、変換効率の順番がよく問われます!
① 結晶シリコン系(最も普及)
現在の太陽光発電市場の約90%を占める主流タイプ。シリコン結晶の純度によって2種類に分かれます。
A. 単結晶シリコン
- 変換効率: 20〜22%(最高クラス)
- 外観: 黒色で角が丸い、均一な色
- 構造: 完全な単結晶構造(純度99.9999%)
- 特徴: 高効率・長寿命(25年以上)・高価
- 用途: 住宅・産業用(高性能重視)
B. 多結晶シリコン
- 変換効率: 15〜18%
- 外観: 青色で結晶粒界が見える
- 構造: 多数の結晶粒が集まった構造
- 特徴: コストと性能のバランスが良い
- 用途: 住宅用(最も普及している)
② 薄膜系(軽量・低コスト)
- 変換効率: 6〜10%(低い)
- 厚さ: わずか1μm以下(結晶シリコンの1/100)
- 材料: アモルファスシリコン(非晶質)
- 特徴: 軽量・曲げられる・低コスト・高温に強い
- 用途: 電卓・時計・民生品
③ 化合物系(超高効率・高価)
- CIS系/CIGS系: 変換効率 12〜20%
- GaAs系(ガリウムヒ素): 変換効率 25〜30%(最高記録!)
- 特徴: 超高効率だが極めて高価
- 用途: 人工衛星・宇宙ステーション・特殊用途
💡 試験で狙われる順番
変換効率の高い順:
化合物(GaAs) > 単結晶 > 多結晶 > 化合物(CIS) > 薄膜
覚え方: 「か・た・た・か・う」(化合物・単・多・化合物・薄)
※ただし実際の住宅では「多結晶」が最も普及!

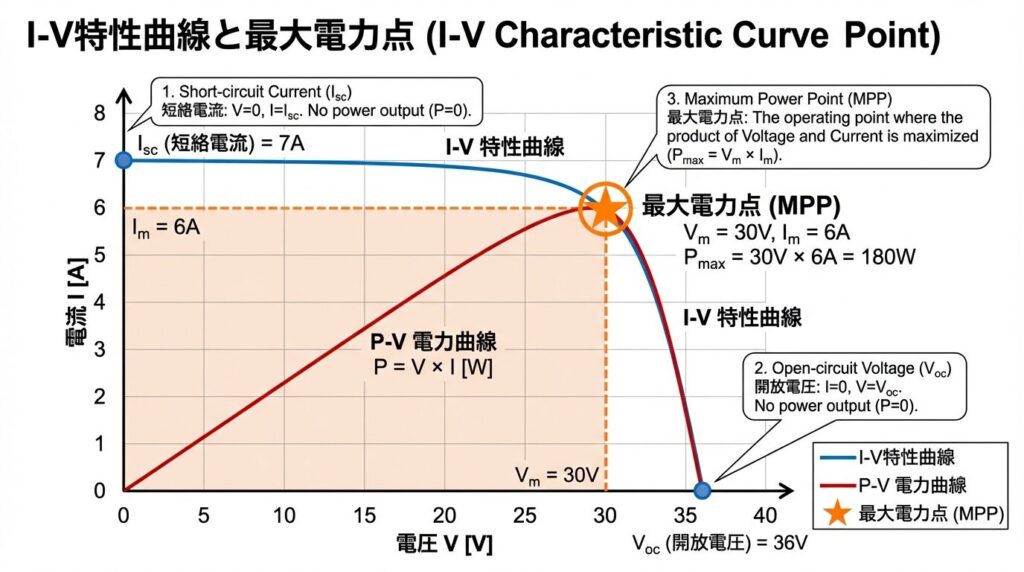

📈 I-V特性と最大電力点|太陽電池の「性格」を知る
📖 I-V特性曲線とは?
I-V特性曲線とは、太陽電池の電圧(V)と電流(I)の関係を示すグラフ。このグラフを見れば、太陽電池がどう動作するかが一目でわかります!
📊 I-V曲線の重要な3点
- 短絡電流(Isc): 電圧V=0のとき、電流が最大(でも電力P=0)
- 開放電圧(Voc): 電流I=0のとき、電圧が最大(でも電力P=0)
- 最大電力点(MPP): P=V×Iが最大になる点(👈 ここで動作させたい!)
太陽電池は、短絡点でも開放点でも電力はゼロ。その中間の最大電力点(MPP)で動作させることが、発電量を最大化するカギなんです!
🌞 日射量と温度の影響
I-V曲線は、日射量と温度によって大きく変化します。これが、MPPT制御が必要な理由です!
| 変化要因 | 影響 | 数値例 |
|---|---|---|
| 日射量増加 | 電流(Isc)が増加 曲線全体が上にシフト |
1000W/m² → 500W/m²で 電流が約半分 |
| 温度上昇 | 電圧(Voc)が低下 曲線全体が左にシフト |
25℃ → 75℃で 電圧が約15%低下 |
⚠️ 夏の発電効率低下の原因
「夏は日射が強いのに、なぜ発電量が思ったより伸びないの?」
答えは温度上昇。パネル温度が上がると電圧が下がり、最大電力も減少するからです。逆に、冬の晴天日は温度が低いため、意外と発電効率が良いんです!
🎯 MPPT制御|常に最大電力で運転する技術
📖 MPPTとは?
MPPT(Maximum Power Point Tracking / 最大電力点追従)とは、日射量や温度が変化しても、常に最大電力点(MPP)で動作するように自動制御する技術。
太陽電池の出力は、時々刻々と変化します。朝・昼・夕で日射量が変わり、雲が通れば瞬時に変動。MPPT制御がなければ、最大30%もの電力ロスが発生してしまいます!
🔑 MPPTの3つの役割
- ①日射量変化に追従: 曇り→晴れでもMPPを自動探索
- ②温度変化に追従: パネル温度上昇でも最適点を維持
- ③負荷変動に追従: 負荷が変わっても出力を最大化

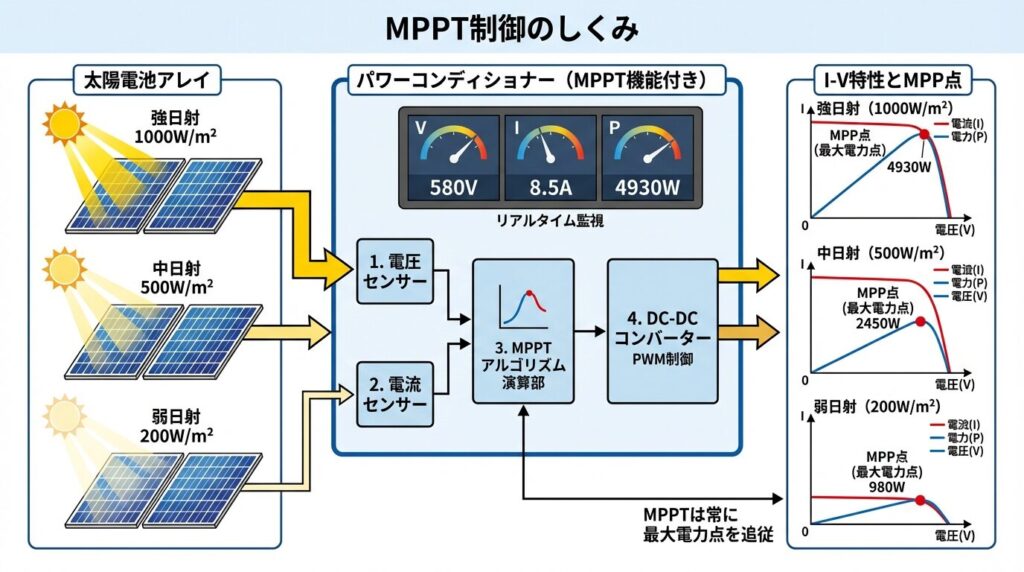

⚙️ MPPT制御の仕組み
MPPT制御は、パワーコンディショナー(パワコン)に内蔵されています。その動作原理を見てみましょう。
🔄 MPPTアルゴリズムの流れ
- Step1: 電圧Vと電流Iをセンサーで測定
- Step2: 電力 P = V × I を計算
- Step3: 電圧を微小変化させて ΔP/ΔV(傾き)を評価
- Step4: ΔP/ΔV = 0 なら → MPP到達! 電圧維持
- Step5: ΔP/ΔV > 0 なら → 電圧を上げる方向へ
- Step6: ΔP/ΔV < 0 なら → 電圧を下げる方向へ
- Step7: 数ミリ秒ごとに繰り返し(常に追従!)
📊 MPPT制御の効果
| 項目 | MPPT無し | MPPT有り |
|---|---|---|
| 発電量 | 不安定 (最大30%ロス) |
常に最大 (最大20%向上) |
| 日射変動への対応 | 追従できない | 自動追従 |
| MPPT効率 | — | 95〜99% |
| 年間発電量 | 約70〜80% | 約90〜99% |
💡 イメージで覚えよう
MPPT制御 = 自動運転の車
日射量という「道路状況」が刻々と変わっても、AIが常に最速ルート(最大電力点)を自動で探して走るイメージです!
⚡ 電験三種での出題ポイント
⚡ 試験で狙われる5つのポイント
- 光電効果: pn接合で電子・正孔ペアが発生
- 変換効率: 単結晶(20〜22%) > 多結晶(15〜18%) > 薄膜(6〜10%)
- 1セルの電圧: 約0.5〜0.6V(シリコン)
- 最大電力点: I-V曲線上で P=V×I が最大になる点
- MPPT制御: 日射量・温度変化に追従し、常にMPPで動作
✏️ 練習問題
📖 例題
太陽電池に関する次の記述のうち、誤っているものを選べ。
(1) シリコン太陽電池1セルの発電電圧は約0.5〜0.6Vである
(2) 単結晶シリコンは多結晶シリコンより変換効率が高い
(3) 日射量が増加すると短絡電流Iscが増加する
(4) 温度が上昇すると開放電圧Vocも上昇する
(5) MPPT制御により発電量を最大化できる
✅ 解答と解説
正解: (4) 温度が上昇すると開放電圧Vocも上昇する
解説:
(1) ⭕ シリコンのバンドギャップから約0.5〜0.6V
(2) ⭕ 単結晶(20〜22%) > 多結晶(15〜18%)
(3) ⭕ 日射量↑ → 光子↑ → 電流↑
(4) ❌ 温度上昇で電圧は低下する!(25℃→75℃で約15%低下)
(5) ⭕ MPPT制御で最大電力点を常に追従
📚 まとめ|太陽光発電の全体像を再確認
✅ この記事で覚えるべき4つのポイント
- 光電効果: 光子がpn接合に当たり、電子・正孔ペアが発生して電流に
- 太陽電池の種類: 変換効率は単結晶 > 多結晶 > 薄膜の順
- I-V特性: 最大電力点(MPP)は、P=V×Iが最大になる点
- MPPT制御: 日射・温度変化に追従し、常にMPPで運転して発電量最大化
太陽光発電の核心は、光電効果という量子物理学の原理を使って、太陽光を直接電気に変換すること。そして、MPPT制御という賢い技術で、刻々と変化する環境でも常に最大出力を維持しているんです。
試験では、pn接合の仕組み・変換効率の順番・I-V曲線の読み方・MPPTの役割が狙われます。この記事の図解を頭に焼き付けて、満点を狙いましょう!
