結論から言うと、水車の種類は「落差の高さ」で選ぶだけです。

なぜなら、高いところから落とすか、低いところで大量に流すかによって、最適な水車の形が決まるから。この単純なルールさえ押さえれば、4種類の水車を迷わず選べるようになります。

この記事では、電験三種に合格した筆者が、4種類の水車を「身近なもの」に例えながら図解し、試験で狙われるポイントまで完全解説します。

水車とは？｜水力発電の心臓部

水車とは、水の力を受けて回転し、その回転力を発電機に伝える装置です。

イメージしやすい例で言うと、「川に水車小屋があって、水の流れで水車が回っている」というあの仕組みですね。あれの超巨大版が水力発電所にあるわけです。

つまり、この記事の内容を押さえるだけで、電力科目で確実に3〜5点は獲得できるということです。

水車選びのたった1つのルールがこれです:

これを理解すれば、4種類の水車が一発で覚えられます!

水車の種類	適した落差	流量	覚え方
ペルトン水車	200m以上(高)	小	滝のように高いところから落とす
フランシス水車	50〜200m(中)	中	ダムの定番(最も普及)
カプラン水車	10〜50m(低)	大	羽根の角度を調整できる
プロペラ水車	10m以下(極低)	大	川の流れをそのまま使う

では、それぞれの水車を詳しく見ていきましょう!

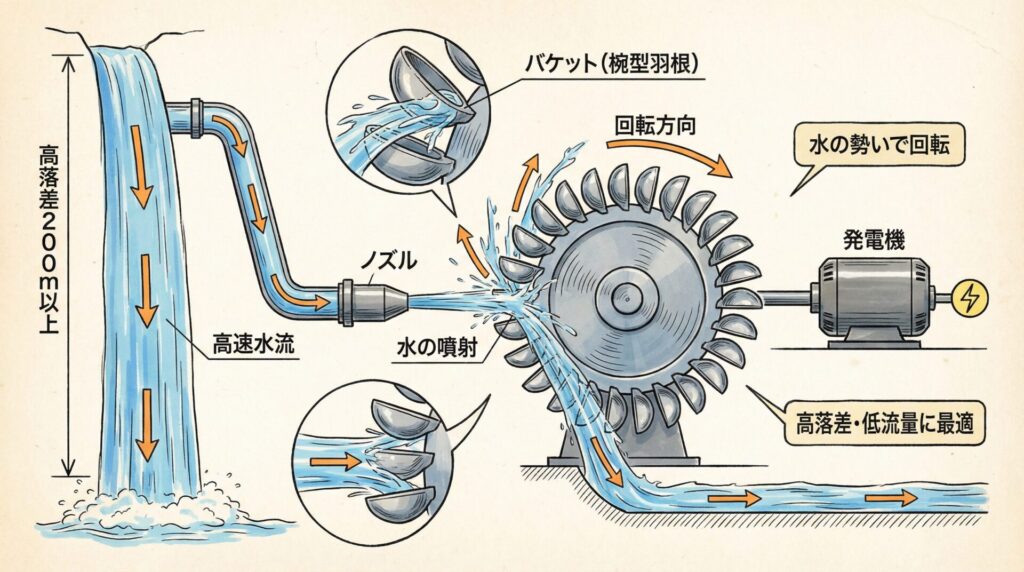

ペルトン水車は、高いところから水を噴射して、スプーンのような形の羽根(バケット)に当てて回転させる水車です。

イメージは「消防士のホースで水を噴射して、バケツリレーの要領で回す」という感じですね。水の勢いで回すので、少ない水量でも高い出力が得られます。

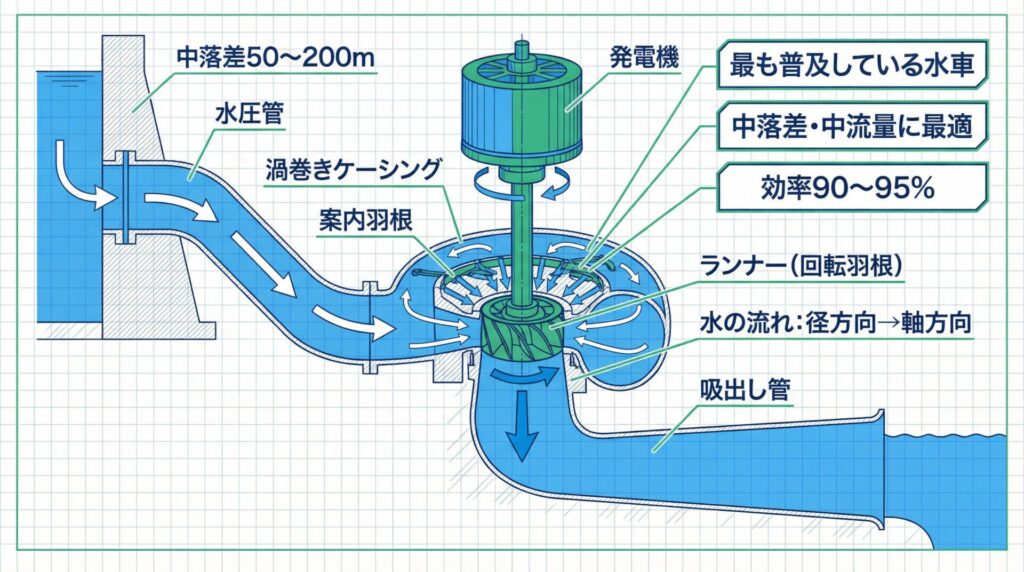

フランシス水車は、渦巻き状のケーシング(外側の筒)の中で水を回転させて、中心の羽根を回す水車です。

イメージは「カタツムリの殻のような渦巻きの中で、水がグルグル回りながら中心に流れ込む」という感じ。水の圧力と流れの両方を使うので、効率が非常に高いんです。

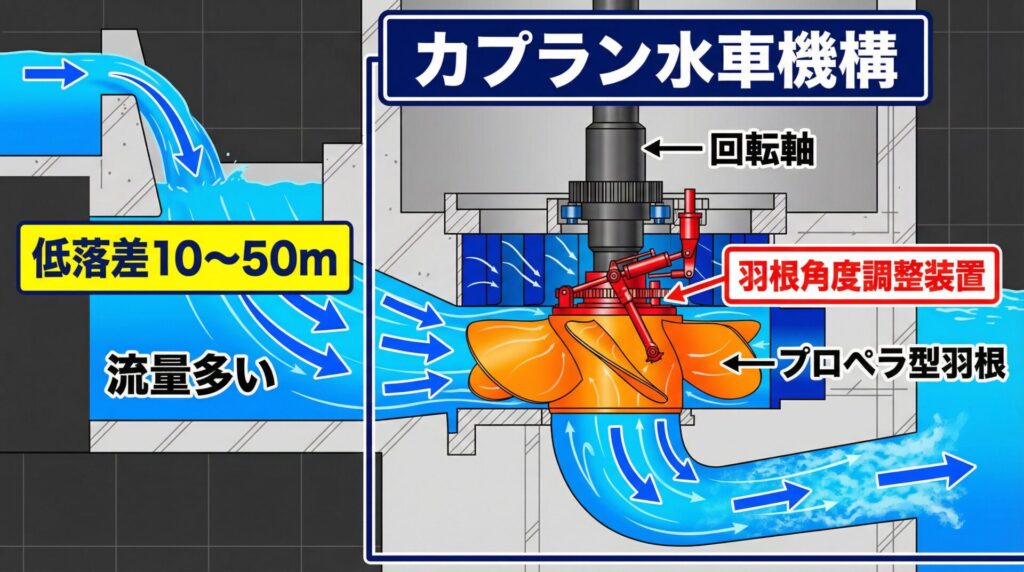

カプラン水車は、プロペラ型の羽根の角度を水量に応じて自動調整できる水車です。

イメージは「扇風機の羽根の角度を変えて、風量を調整する」という感じ。水量が多い時は羽根を大きく開き、少ない時は閉じることで、常に高効率を保てます。

プロペラ水車は、カプラン水車と似ているけど、羽根の角度が固定されている水車です。

イメージは「船のスクリューと同じ」。構造がシンプルなので、コストが安く、小規模な発電所でよく使われます。

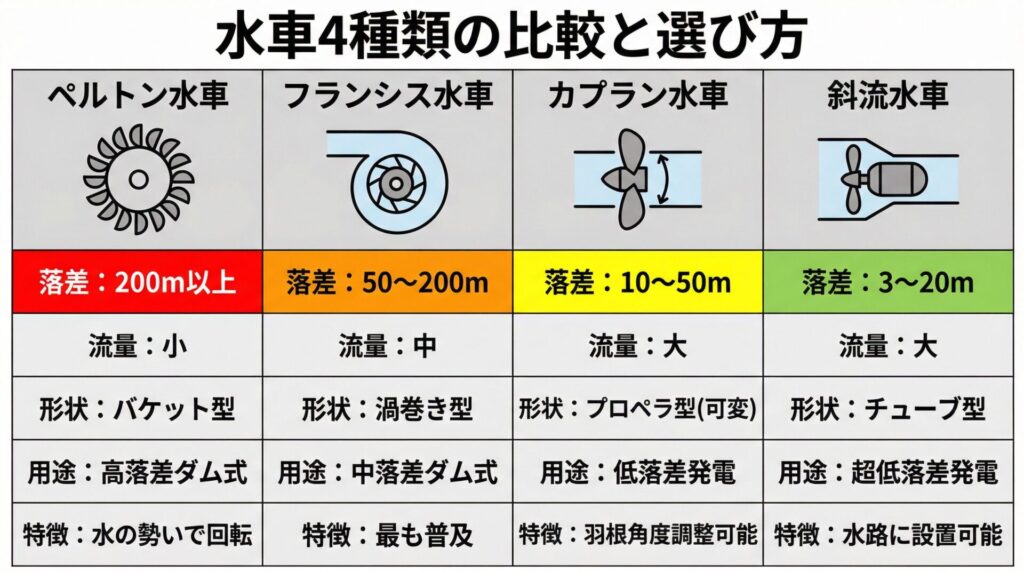

4種類の水車の違いを、試験直前に見直せる一覧表でまとめました。この表を暗記すれば、選択肢で迷うことはありません!

水車の種類	落差	流量	形状	効率	特徴
ペルトン	200m以上	小	バケット型	85〜90%	水の勢いで回転
フランシス	50〜200m	中	渦巻き型	90〜95%	最も普及
カプラン	10〜50m	大	プロペラ(可変)	90%以上	羽根角度調整可能
プロペラ	10m以下	大	プロペラ(固定)	80〜85%	構造シンプル
