- Q=CV、W=½CV²の公式は知ってるけど、結局何を表してるの？
- 「コンデンサにエネルギーが蓄えられる」って、具体的にどこにあるの？
- 電源から出たエネルギーの半分が消えると聞いたが、どういうこと？
- 過渡現象のグラフは見たけど、エネルギーの動きがイメージできない
この記事を読めば、コンデンサのエネルギーが「電界」という見えない場所に蓄えられること、そして充電中に電源エネルギーの50%が抵抗で熱になるという驚きの事実が、図解でハッキリわかります。
こんにちは、シラスです。前回の記事で「RL回路とRC回路の違い」を、コンデンサとコイルの「性格」で整理しました。
今回はその続きとして、「コンデンサに蓄えられるエネルギーって、一体どこにあるの？」という、参考書ではあまり触れられないけど、田中さんがモヤモヤしがちなポイントを、図解だけで完全に理解できるようにします。
目次
過渡現象マスターへの道｜全7ステップの全体像
過渡現象の学習は、以下の7ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。
- 1
- 2
- 3
- 4
- 5
- 6
- 7
まず基本：Q=CV って何を意味してるの？
エネルギーの話の前に、まずQ=CVを「公式」じゃなく「物語」として理解しましょう。
Q = C × V
Q：電荷［C（クーロン）］／C：静電容量［F（ファラド）］／V：電圧［V］

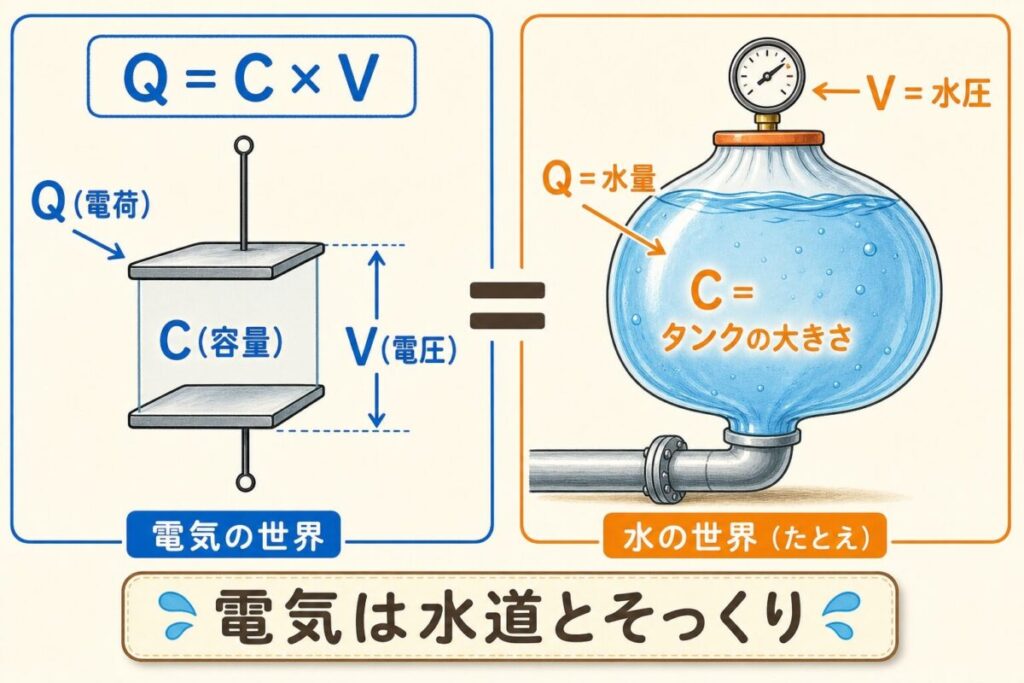

🔋 風船タンクで例えるとこうなる
前回の記事と同じように、コンデンサを「風船付きタンク」で例えてみます。
- Q（電荷） ＝ タンクに溜まった水の量（リットル）
- V（電圧） ＝ タンク内の水圧（押し返す強さ）
- C（静電容量） ＝ タンクの大きさ・伸びやすさ（同じ水量でも、タンクが大きければ水圧は低い）
つまり、Q=CV を日本語にすると
「溜まった水量（Q）= タンクの大きさ（C）× 水圧（V）」
ということ。タンクが大きければ、同じ水圧でもたくさん水が入りますよね。それと同じです。
Q=CV は「公式」というより、コンデンサの状態を表す関係式です。電圧が決まれば電荷が決まる、電荷が決まれば電圧が決まる。常にこの関係が成り立っています。
💡 難しい数式に絶望する前に。
イラストたっぷりの解説で、ゼロからでもスラスラ読める定番書はこちら👇
ポチップ
エネルギーの公式 W=½CV²｜なぜ「½（2分の1）」が付くのか
コンデンサに蓄えられるエネルギーは、次の式で表されます。
W = ½ × Q × V
W = ½ × Q² / C
ここで田中さんが思う疑問はこれですよね。
「電源電圧V、電荷Qが溜まったら、エネルギーって普通に Q×V じゃないの？
なんで½（2分の1）が付いてるの…？」
実はこの「½」こそが、過渡現象の本質を理解するカギなんです。順番に解き明かしていきます。
「½」の正体｜充電中、電圧は0からスタートする
なぜ½が付くのか。答えは「充電中、コンデンサの電圧は0からゆっくり上がる」からです。

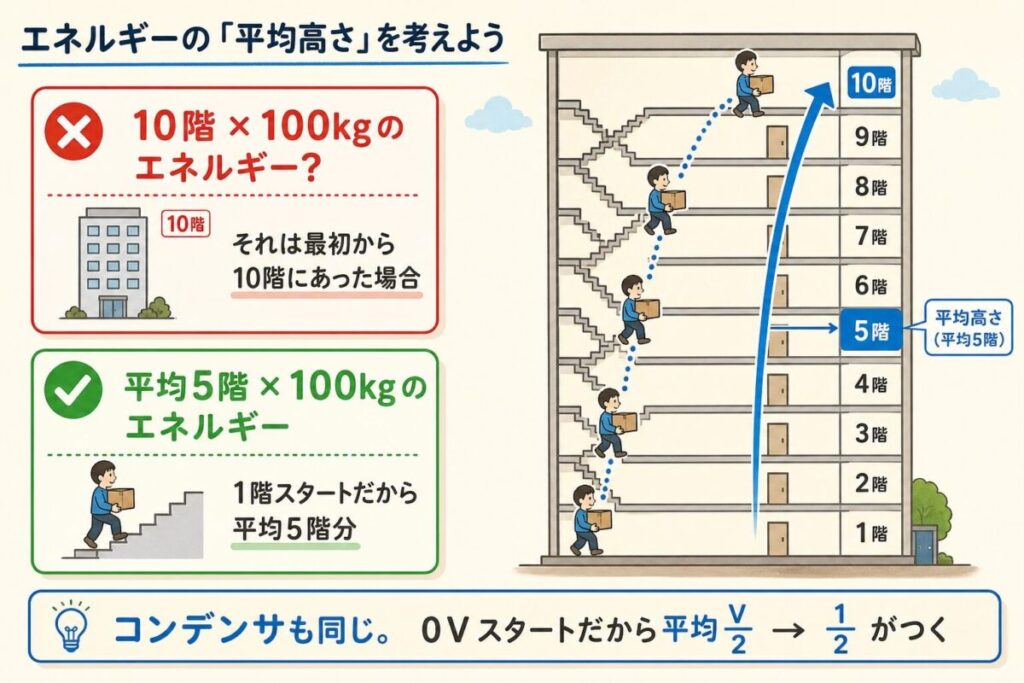

🚛 引っ越しの荷物運びでイメージする
引っ越しを想像してください。重さ100kgの荷物を、1階から10階まで階段で運ぶ仕事があるとします。
❌ 間違ったイメージ
「10階分の高さ × 100kgのエネルギーが必要」
これは最初から10階にあった場合の話。実際は1階からスタートしますよね。
✅ 正しいイメージ
「平均5階分の高さ × 100kgのエネルギー」
スタートは1階（高さ0）、ゴールが10階。平均すると5階分。だから半分になる。
🔋 これをコンデンサに当てはめると
コンデンサも同じです。充電を始めた瞬間、コンデンサの電圧は0Vです。そこから少しずつ電荷が溜まり、最終的に電源電圧Vまで上がります。

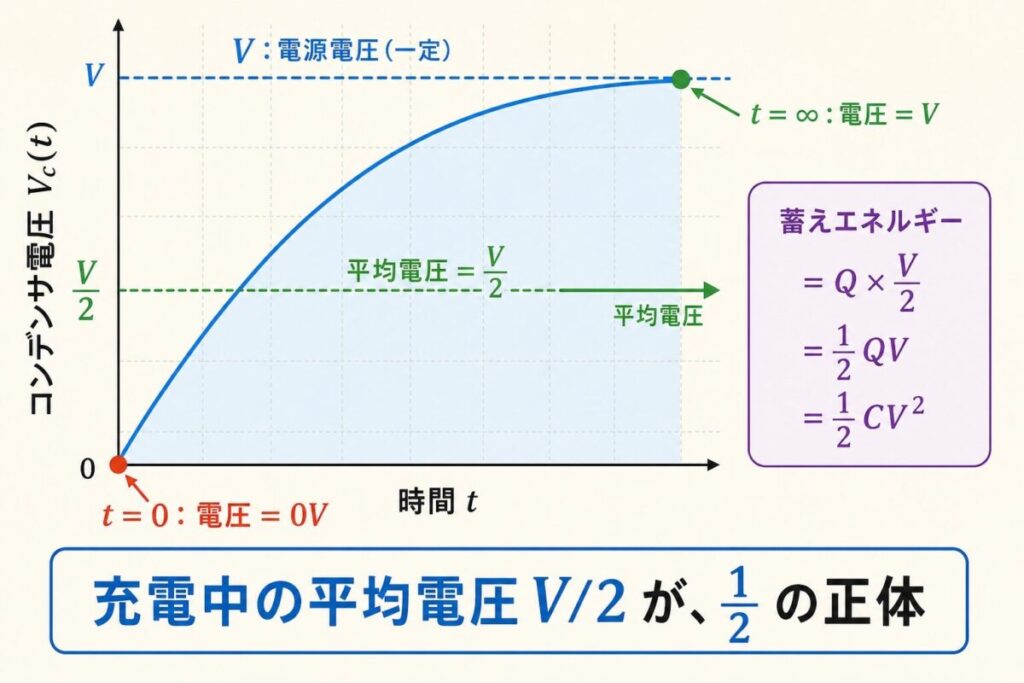

充電中の電圧の動き：
- 充電開始時（t=0）：コンデンサ電圧 = 0V
- 充電完了時（t=∞）：コンデンサ電圧 = V
- 充電中の平均電圧 = V/2
だから、コンデンサに蓄えられたエネルギーは…
「½」は「充電中の平均電圧 = 最終電圧の半分」から来ています。最初から電圧Vがかかっていれば½はつきませんが、現実は0から徐々に上がるから、平均で½になるのです。
⏳ スマホの通知で繊細な集中力を切らさないために。
スマホを遠ざけ、「25分集中・5分休憩」の黄金サイクルを物理的に生み出す専用タイマーはこちら👇
ポチップ
エネルギーは「どこに」蓄えられているのか
次の疑問。「コンデンサのエネルギーはどこにある？」これがまた、田中さんがモヤモヤするポイントです。
答えは、コンデンサの2枚の板の「間の空間」に蓄えられているのです。具体的には、その空間にできる「電界（電場）」という見えないエネルギー場の中。

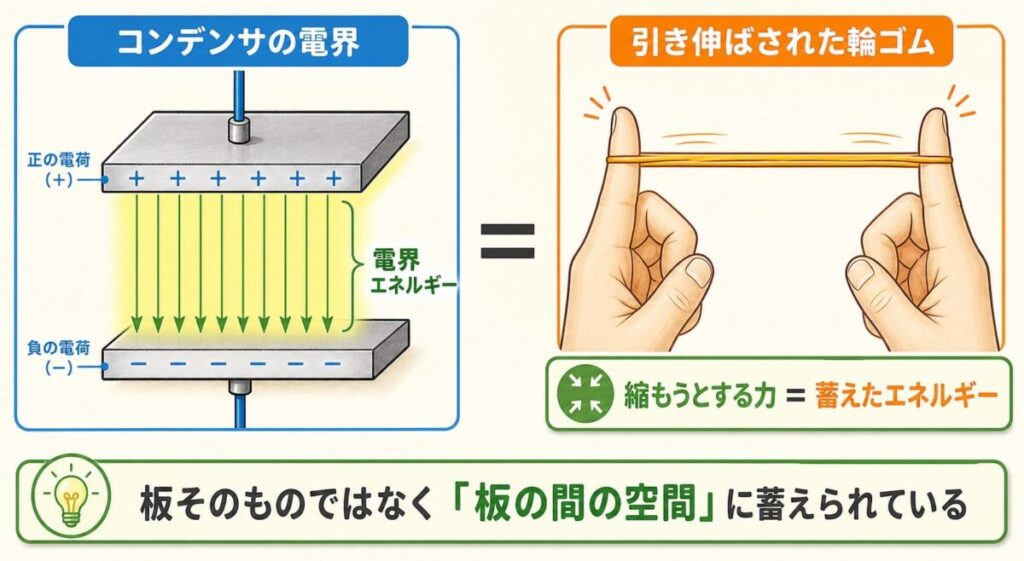

🪀 ゴムを伸ばすイメージ
「電界にエネルギーが溜まる」と言われても、目に見えないので想像しにくいですよね。輪ゴムを引き伸ばすイメージで考えてみてください。
- 輪ゴムを引き伸ばす ＝ コンデンサに電圧をかける（充電）
- 引き伸ばされたゴムには「縮もうとするエネルギー」が蓄えられる ＝ 電界エネルギー
- ゴムが切れたり、手を離すと勢いよく戻る ＝ 放電（エネルギーが解放される）
つまり、コンデンサの2枚の板の間には、「引き伸ばされたゴムのような状態」が作られている。これが電界です。エネルギーは「板そのもの」ではなく、「板と板の間の空間」に隠れているんです。
電源を切った基板に手を触れると感電することがあります。これは、コンデンサの板の間にまだ「引き伸ばされたゴム」が残っているから。電源OFF後すぐに触らないのは、このエネルギーが放電するまで待つ必要があるからです。設計現場では「ブリーダー抵抗」を入れて、わざとゆっくり放電させる工夫をします。

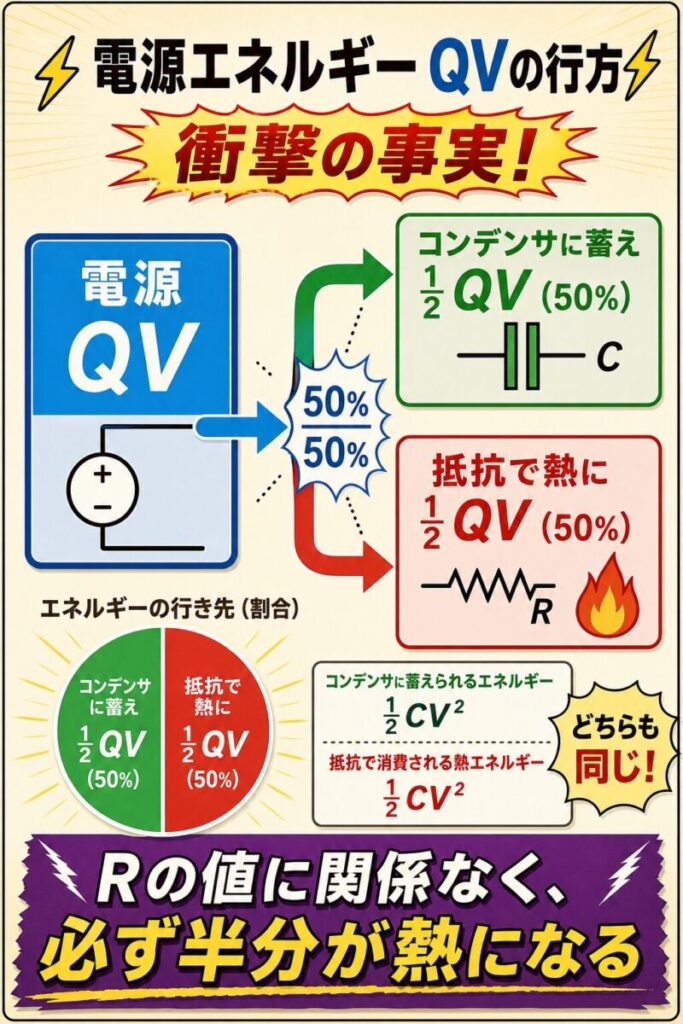

【衝撃の事実】電源エネルギーの「50%」は抵抗で熱になる
ここからが、この記事で一番覚えてほしいパートです。エンジニアでも知らない人が多い、驚きの事実です。
⚡ コンデンサ充電のエネルギー収支
電源から出るエネルギー：QV
↓
コンデンサに蓄えられる：½QV（50%）
抵抗で熱として消費される：½QV（50%）
そう、電源から出たエネルギーのちょうど半分が、抵抗で熱になって消えるのです。これは抵抗の値に関係なく、必ず50%。Rが大きくても小さくても変わりません。
🤔 え、抵抗の大きさに関係ないの？
「抵抗が大きいほど熱が出そう」と思いますよね。でも違います。Rを変えると「熱になる時間」が変わるだけで、最終的な総熱量は同じです。
🔥 Rが小さい場合
- 大電流が一気に流れる
- 短時間で激しく発熱
- 熱の総量は ½QV
🌡️ Rが大きい場合
- 少ない電流がゆっくり流れる
- 長時間かけてじわじわ発熱
- 熱の総量は ½QV
これは数学的に証明できる事実です。エネルギー保存則から、「電源が出したエネルギー = コンデンサのエネルギー + 抵抗での熱」。電源はQVのエネルギーを出すのに、コンデンサには½QVしか蓄えられない。残りの½QVは必ず抵抗での熱になります。抵抗値Rは関係ありません。
⚡ 学習の没入感を極限まで高める自己投資。
図書館以上の圧倒的な静寂を手に入れて、周囲のノイズによる脳の疲労を防ぐならこの一択です👇
ポチップ

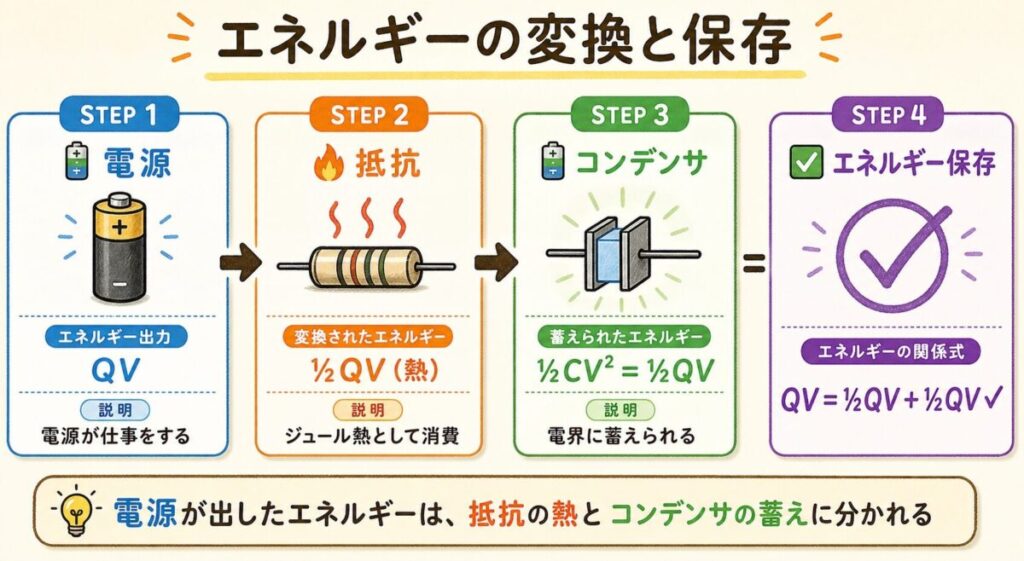

エネルギーの流れを完全図解｜電源 → 抵抗 → コンデンサ
エネルギーが「どう流れて」「どう変換されるのか」を、フローで見ていきましょう。
電源は、電荷Qをずっと電圧Vで押し続けます。電源が出すエネルギーは QV。これは「最初から最後まで電圧Vで押した」エネルギー。
電流が抵抗を通るとき、必ず熱が発生します（ジュール熱）。充電が終わるまでに発生する総熱量は ½QV。
残ったエネルギー ½QV がコンデンサの「板の間の電界」に蓄えられる。これが W=½CV² の正体。
電源が出した QV＝抵抗の熱 ½QV + コンデンサの蓄え ½QV。きちんと釣り合っています。
📊 数値で確認してみよう
具体的な数値で確認してみましょう。電源電圧10V、コンデンサ100μF、充電完了まで放置した場合。
| 項目 | 計算式 | 結果 |
|---|---|---|
| 電荷 Q | Q = CV = 100×10⁻⁶ × 10 | 1×10⁻³ C |
| 電源が出すエネルギー | QV = 1×10⁻³ × 10 | 10 mJ |
| コンデンサの蓄え | ½CV² = ½×100×10⁻⁶×100 | 5 mJ（50%） |
| 抵抗での熱 | 10 - 5 | 5 mJ（50%） |
きっちり半分ずつになっているのがわかりますね。抵抗の値（R）は計算に出てきません。これが「抵抗値に関係なく50%」の意味です。

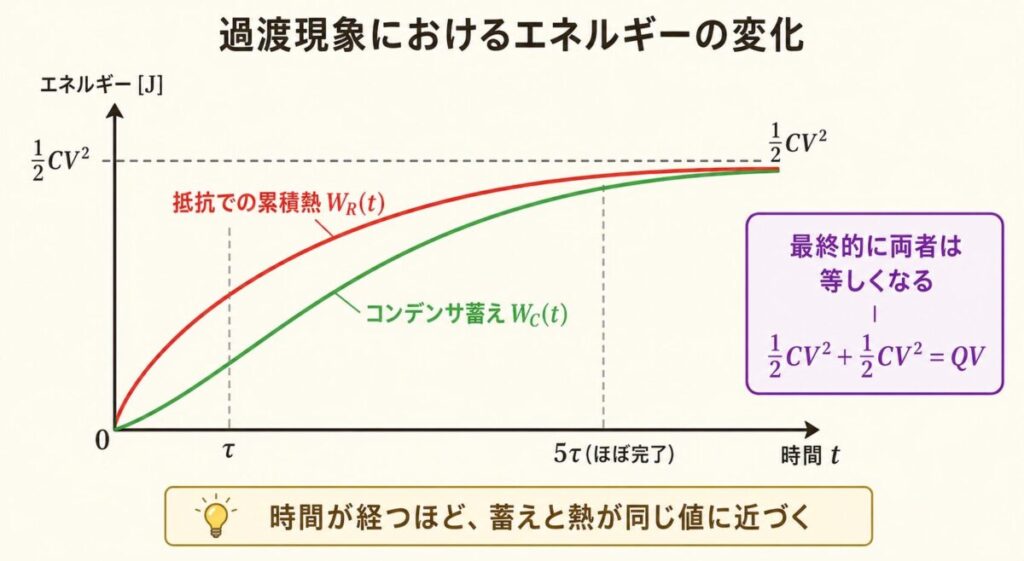

過渡現象中、エネルギーはどう動いている？
最後に、過渡現象中の時間ごとにエネルギーがどう変わっていくかを見ていきましょう。
⏱️ 時間ごとのエネルギーの動き
| 時刻 | 電流 | コンデンサ電圧 | 蓄えエネルギー | 抵抗での発熱 |
|---|---|---|---|---|
| t = 0 | 最大（V/R） | 0V | 0J | 激しく発熱中🔥 |
| t = τ | 36.8% | 63.2% × V | 蓄え中 | 減少中 |
| t = 5τ | ほぼ0 | 99.3% × V | ほぼ½CV² | ほぼ終了 |
| t = ∞ | 0A | V | ½CV² | 合計½CV² |
時間が経つほど、コンデンサの蓄えエネルギーは増え、抵抗での発熱は減っていきます。最終的に「コンデンサに蓄え＝½CV²」と「抵抗での総発熱＝½CV²」が等しくなるのが面白いところです。
🔥 最短合格のカギは「過去問からの爆速アウトプット」にあり！
フルカラーの分かりやすい解説で、10年分の出題パターンを完璧に網羅するならこちら👇
ポチップ
放電時はどうなる？｜蓄えたエネルギーが全部熱に変わる
充電完了したコンデンサを、抵抗だけで放電させたらどうなるでしょうか？電源を切って、抵抗とコンデンサだけのループにしてみます。
放電時のエネルギーの動き：
- 放電開始時：コンデンサに ½CV² のエネルギー
- 放電完了時：コンデンサのエネルギーは 0J
- 消えた ½CV² はどこへ？ → すべて抵抗で熱に変換

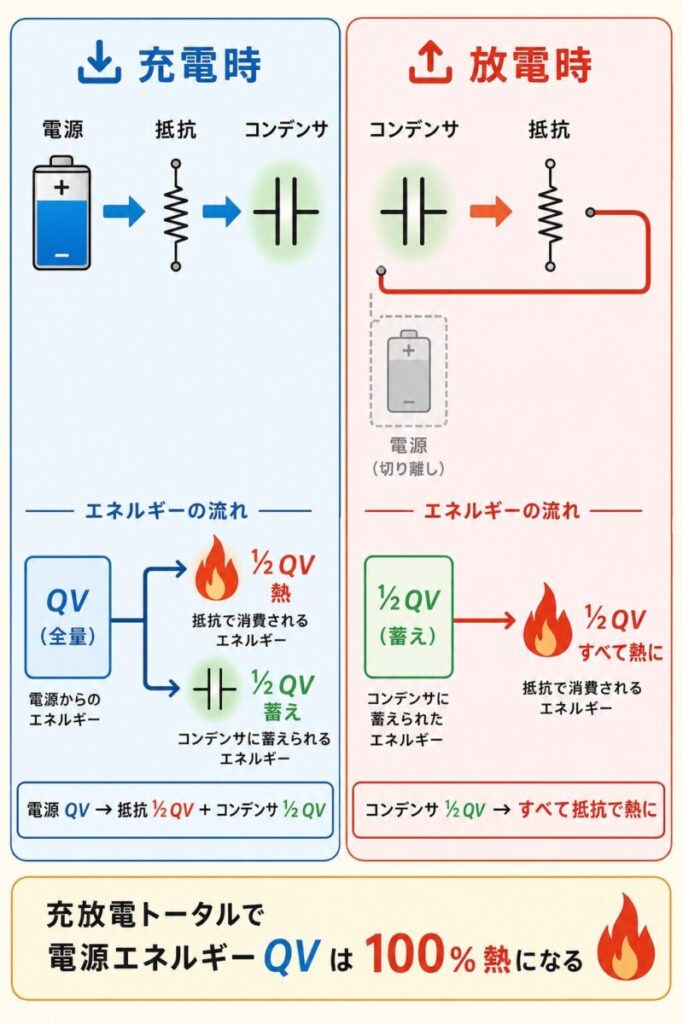

⚡ 充電と放電のエネルギー収支まとめ
📥 充電時：
電源から QV → コンデンサに½QV ＋ 抵抗で½QV熱
📤 放電時：
コンデンサ½QV → すべて抵抗で熱に
トータルで電源エネルギーQVは、すべて抵抗で熱になる
パワー回路でコンデンサの充放電エネルギーを侮ると、抵抗が焼損します。例えば1000μF/400Vのコンデンサなら、蓄えは ½×1000μF×400² = 80J。これが一気に放電すると、家庭用LED電球（10W）なら8秒分のエネルギーが瞬時に出る計算です。だから設計では「突入電流対策」と「放電抵抗の耐熱設計」が必須になります。

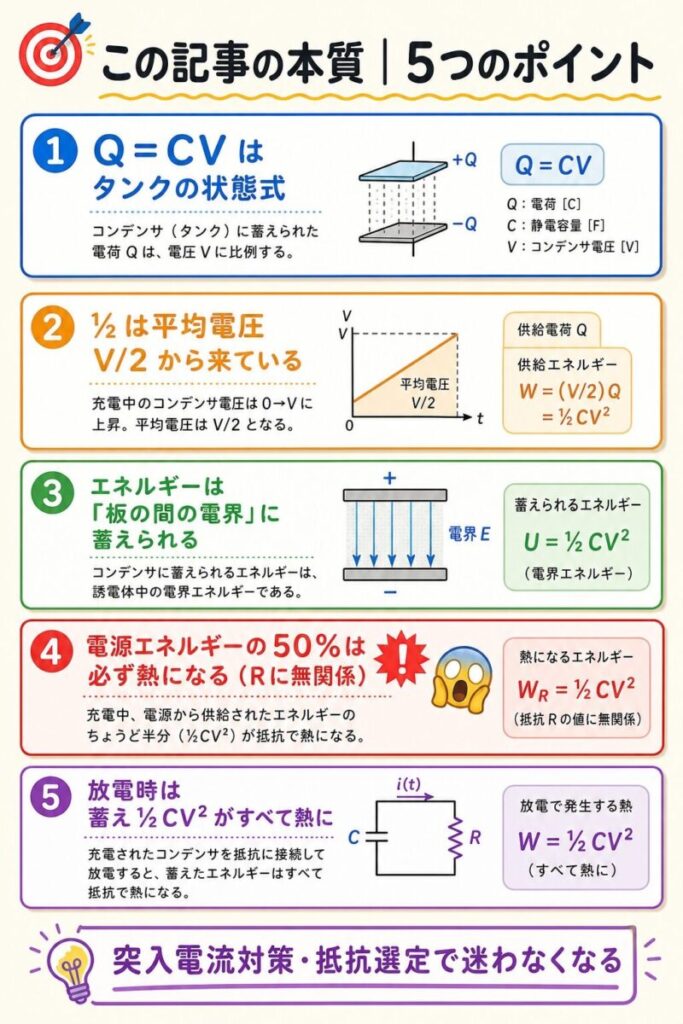

まとめ：5つのポイントで完全理解
この記事の重要ポイントを5つに圧縮します。
-
① Q=CV は「タンクの状態式」
電荷Q＝水量、電圧V＝水圧、容量C＝タンクの大きさ。常にこの関係が成り立つ。
-
② W=½CV² の「½」は平均電圧から来ている
充電中、電圧は0からVへ徐々に上がる。平均電圧V/2を使うから½になる。
-
③ エネルギーは「板の間の電界」に蓄えられる
板そのものではなく、引き伸ばされた輪ゴムのような状態として、空間に蓄えられる。
-
④ 電源エネルギーの「50%」は必ず抵抗で熱に
抵抗の値Rに関係なく、電源が出すQVのうち、コンデンサに蓄えられるのは½QV。残り½QVは熱として消える。
-
⑤ 放電時はすべて熱になる
蓄えた½CV²は、放電時にすべて抵抗で熱に。充放電トータルで電源エネルギーは100%熱になる。
特に重要なのは「電源エネルギーの50%は抵抗で熱になる」という事実。電験三種でも、実務でも、この原理を理解していれば突入電流対策や抵抗の選定で迷うことがなくなります。
📚 次に読むべき記事
この記事の前提となる「コンデンサの性格」を整理した記事。まだ読んでいない方はぜひ。
本記事のエネルギー公式（W=½CV²、½QV、½Q²/C）の使い分けを、過去問パターン別に解説。
充放電の時間変化を、計算式と図解で完全マスター。過去問対策に直結します。
