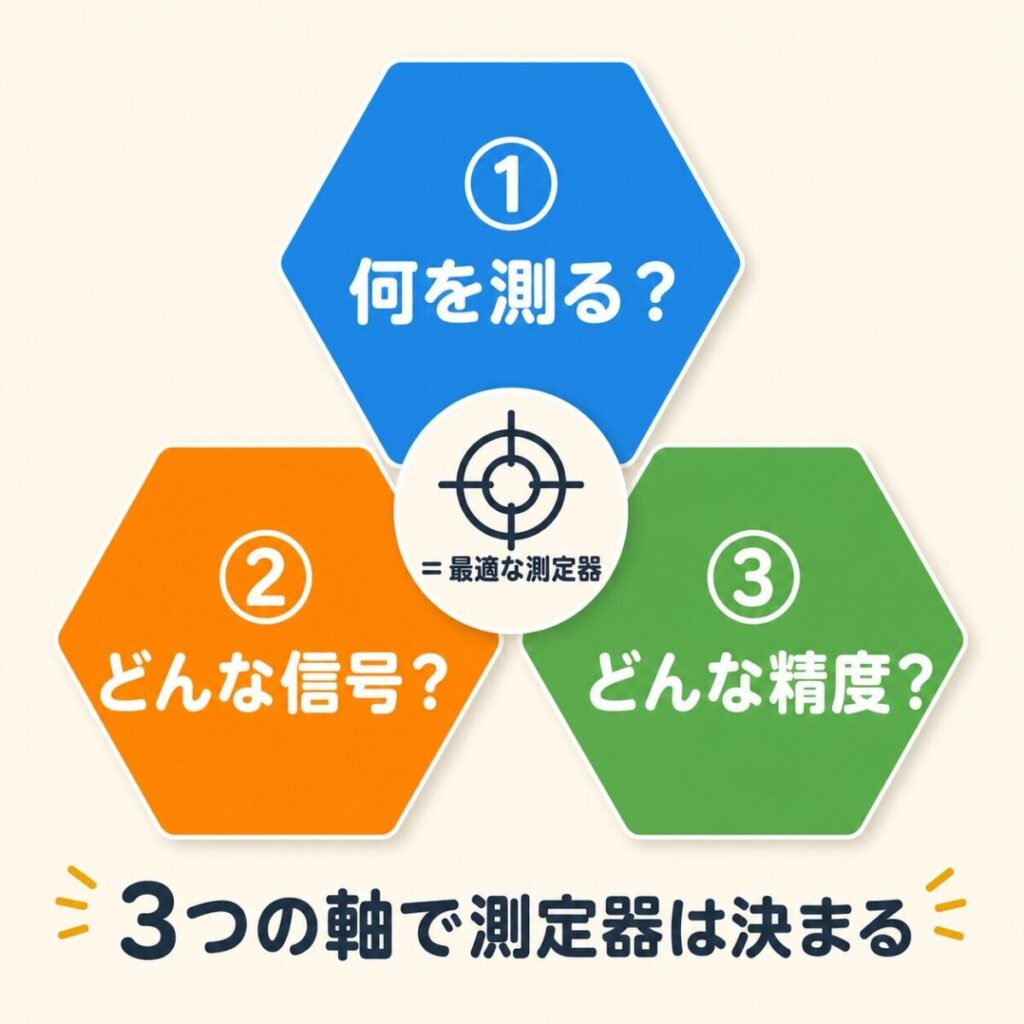

結論：測定器は「何を測りたいか」で選ぶ

結論を先に言います。測定器の選び方の答えはシンプルです。

この3つを決めれば、使うべき測定器は自動的に絞られます。逆に「とりあえずテスタで測る」と全部やろうとすると、嘘の値を読むことになります。

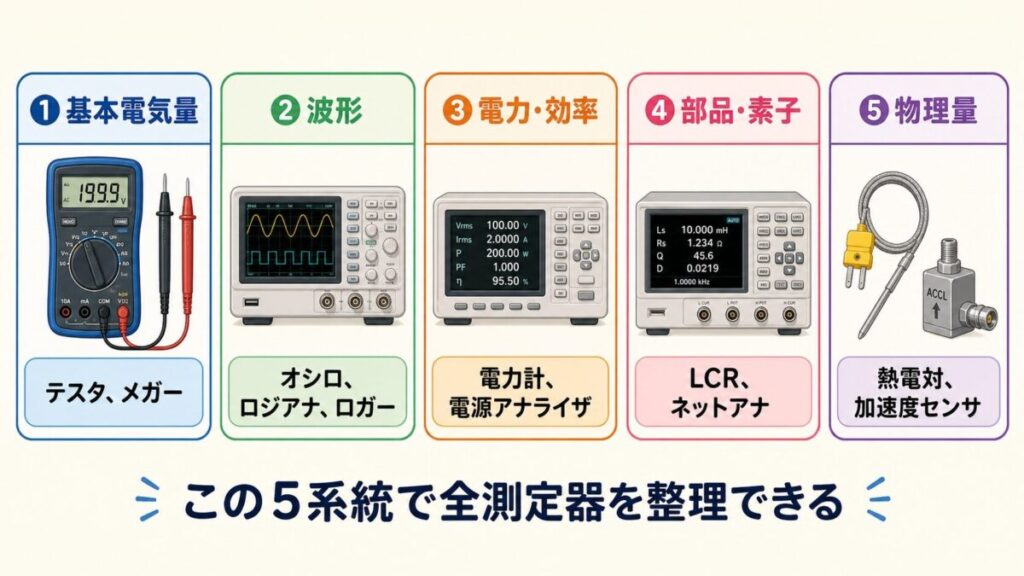

測定器は5つのファミリーに分けて覚える

製造業の現場にある測定器は、ざっくり5つのファミリーに分類できます。これさえ覚えれば、どんな現場に行っても迷いません。

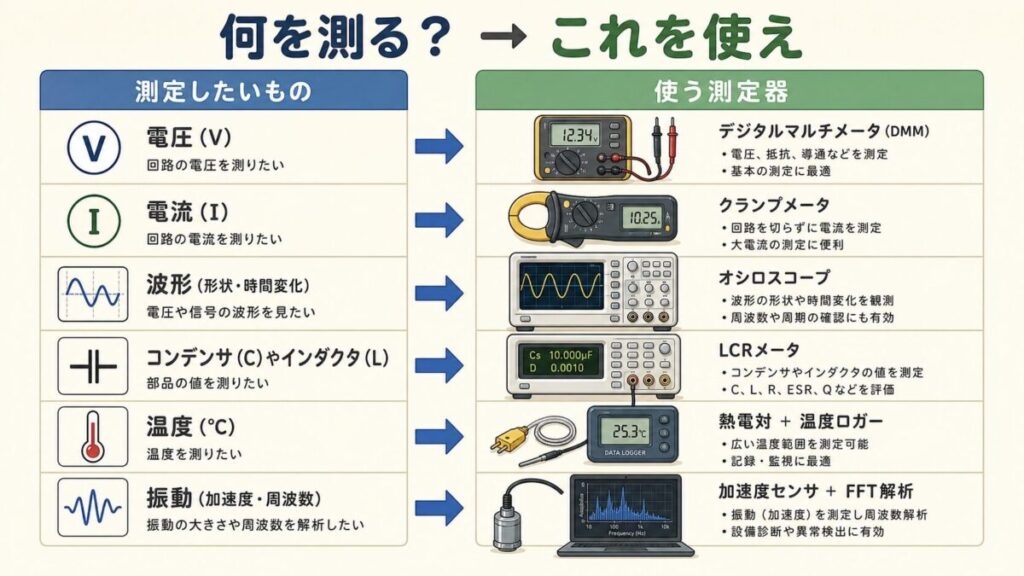

【完全早見表】何を測りたい？ から逆引きする測定器

この記事のメインコンテンツです。田中さんが現場で「何を測りたい」と思ったとき、どの測定器を選べばいいかを一覧化しました。ブックマークするならここです。

測定したいもの	最適な測定器	代用品	注意点
直流電圧 / 抵抗	デジタルマルチメータ（DMM）	アナログテスタ	レンジ間違いに注意
交流電圧（商用電源）	真の実効値DMM	アナログ電圧計	「平均値型」では歪み波で誤差
電流（大電流／配線あり）	クランプメータ	DMMの電流レンジ	DMM電流は配線切断必要
波形（時間変化する信号）	オシロスコープ	データロガー（低速のみ）	プローブ選定が命
デジタル信号（0/1）	ロジックアナライザ	オシロ（多chモデル）	電圧波形は見えない
電力（W、有効電力）	電力計・パワーメータ	V×I×cosθ手計算	力率を別途測定する手間
電力変換効率	電源アナライザ	電力計2台で入出力同時	同時測定でないと誤差
コンデンサ容量・ESR	LCRメータ	DMMの容量レンジ（簡易）	測定周波数で値が変わる
インダクタL値	LCRメータ	なし（必須）	DCバイアス時の特性は別測定
フィルタ特性（高周波）	ネットワークアナライザ	スペアナ＋トラジェネ	校正（キャリブレーション）必須
周波数スペクトル	スペクトラムアナライザ	オシロのFFT機能	EMC測定では専用機が必要
絶縁抵抗（MΩ〜GΩ）	絶縁抵抗計（メガー）	なし（必須）	高電圧印加するため安全注意
温度（点測定）	熱電対＋温度ロガー	サーミスタ・Pt100	取り付け方で大きく誤差
温度（面分布）	サーモグラフィ	放射温度計（点）	放射率設定で値が変わる
振動・加速度	加速度センサ＋FFT	ハンディ振動計	取り付け方法で結果が激変

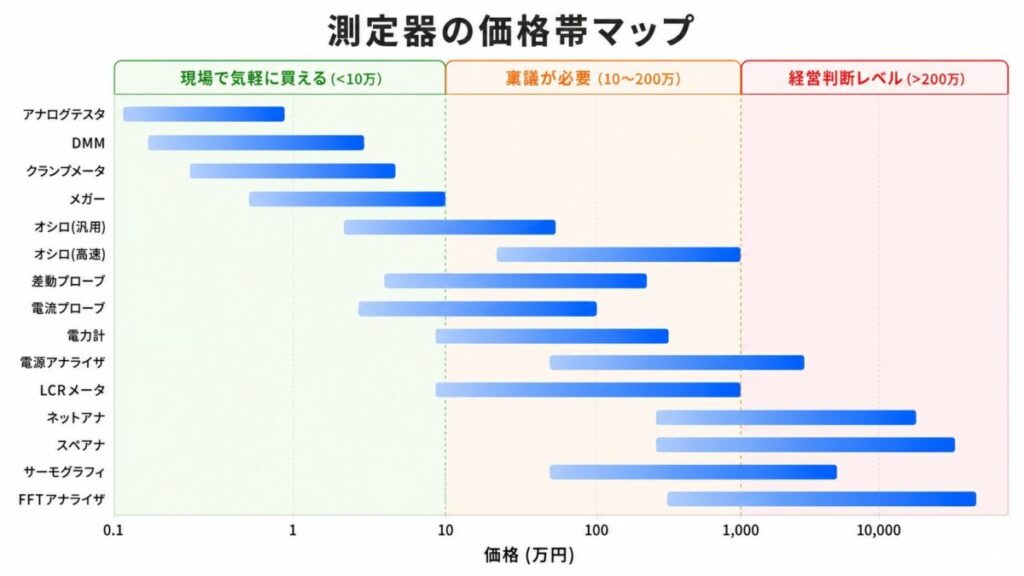

主要測定器15種｜価格・精度・用途の一覧表

「で、結局いくらするの？」「うちの会社に必要？」という疑問に答えるために、主要な測定器15種の価格帯と用途を一覧化しました。

測定器	価格帯	主用途	必要度
アナログテスタ	2千〜1万円	ざっくり電圧・抵抗
デジタルマルチメータ	5千〜30万円	電圧・電流・抵抗・容量
クランプメータ	1〜10万円	配線を切らずに電流測定
絶縁抵抗計（メガー）	2〜20万円	絶縁不良の検出
オシロスコープ（汎用）	20〜200万円	波形観測の万能ツール
オシロスコープ（高速）	300万〜1千万円	GHz級信号の解析
差動プローブ	15〜100万円	フローティング測定
電流プローブ	10〜80万円	オシロで電流波形
電力計・パワーメータ	30〜300万円	有効電力・力率
電源アナライザ	200万〜1千万円	効率の高精度測定
LCRメータ	10〜200万円	L・C・R・ESR測定
ネットワークアナライザ	100万〜数千万円	高周波特性評価
スペクトラムアナライザ	50万〜数千万円	周波数分析・EMC
サーモグラフィ	10〜200万円	温度分布の可視化
FFTアナライザ	30〜300万円	振動・騒音の周波数解析

必要度は「製造業の一般的なエンジニアにとって」の主観的な目安です。自動車Tier1のような業界なら、サーモグラフィや差動プローブは必須レベル（）です。

あわせて読みたい

校正とは？測定器の校正の意味・調整との違い・トレーサビリティ

校正とトレーサビリティとは？

測定器選びでよくある3つの失敗パターン

測定器選びの失敗には、典型的なパターンがあります。これらを避けるだけで、現場での信頼性が一段階上がります。

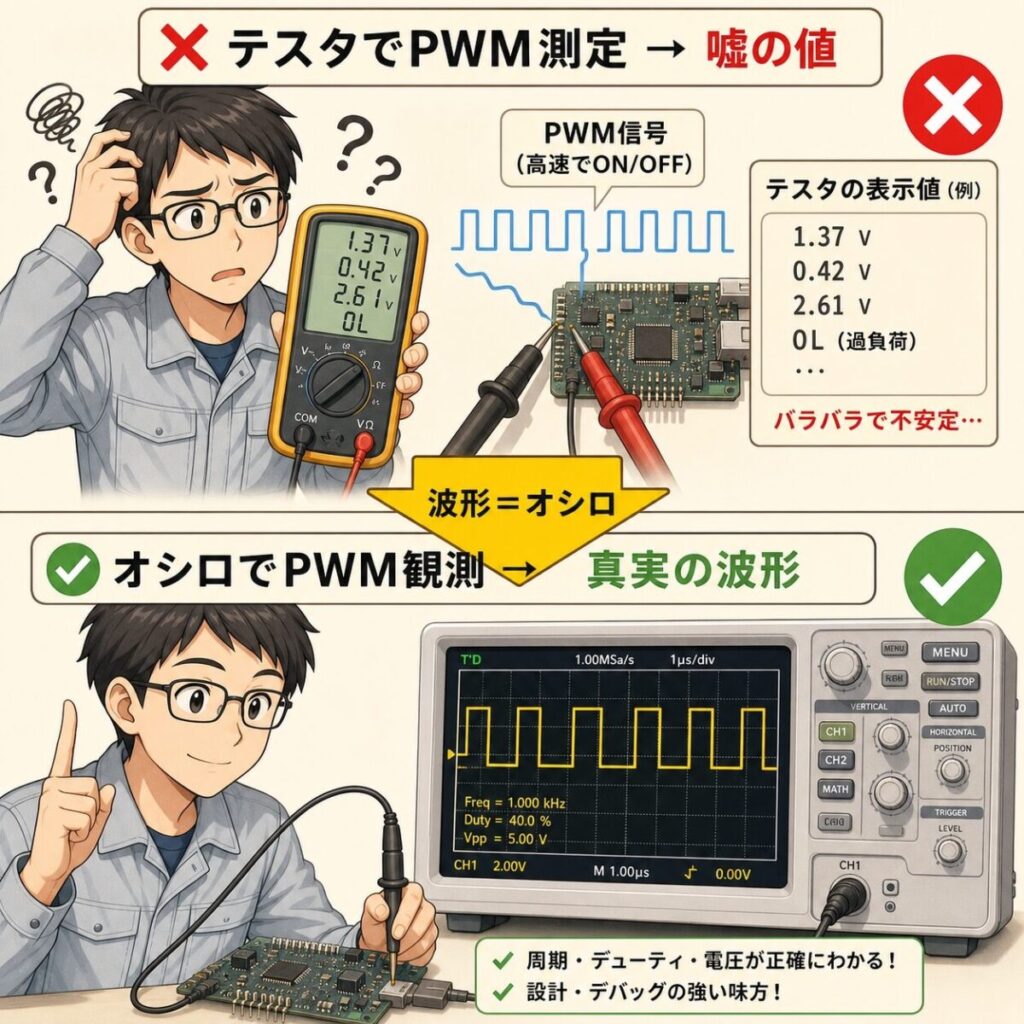

失敗①：テスタで何でも測ろうとする

「とりあえずテスタ」は、新人エンジニアあるあるです。しかしテスタは「直流電圧」「直流に近い交流」「抵抗」を測るための機械です。

例えばインバータの出力波形（PWM波形）をテスタで測ると、メーカーによって表示値がバラバラになります。「真の実効値（True RMS）」対応のDMMでも、PWMのようにデューティが時々変化する波形では誤差が出ます。波形のあるものはオシロで見るのが鉄則です。

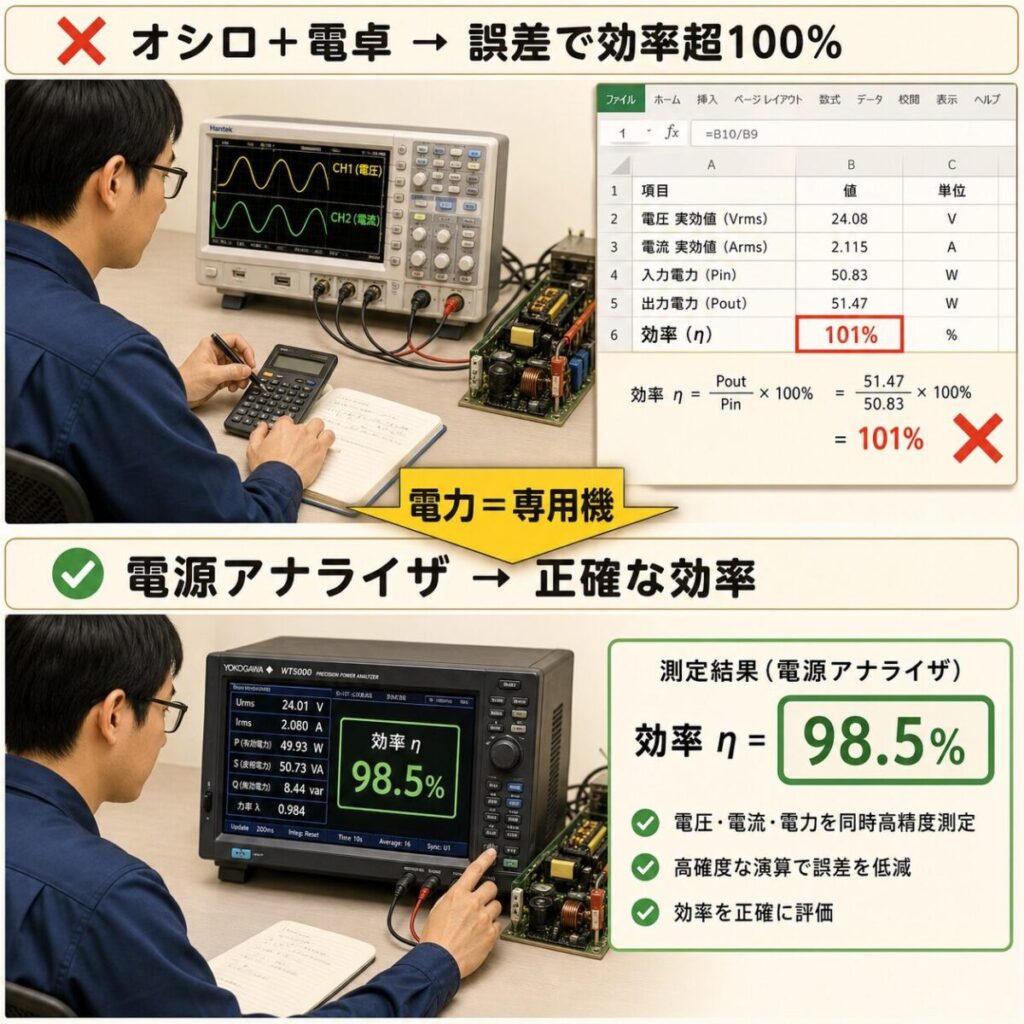

失敗②：オシロで電力を計算しようとする

「電圧波形と電流波形をオシロで撮って、掛け算して電力を出せばいいのでは？」これも初心者がやりがちですが、いくつも罠があります。

オシロの電圧プローブと電流プローブには遅延差（スキュー）があり、これを補正しないと有効電力の計算がずれます。さらにオシロの確度は電力計より一段悪い（典型的にDC精度1〜3%程度）ため、効率99%の電源を測ろうとしたら誤差で「効率101%」みたいな結果になります。

電力計算は電力計・電源アナライザ専用機を使うのが鉄則です。

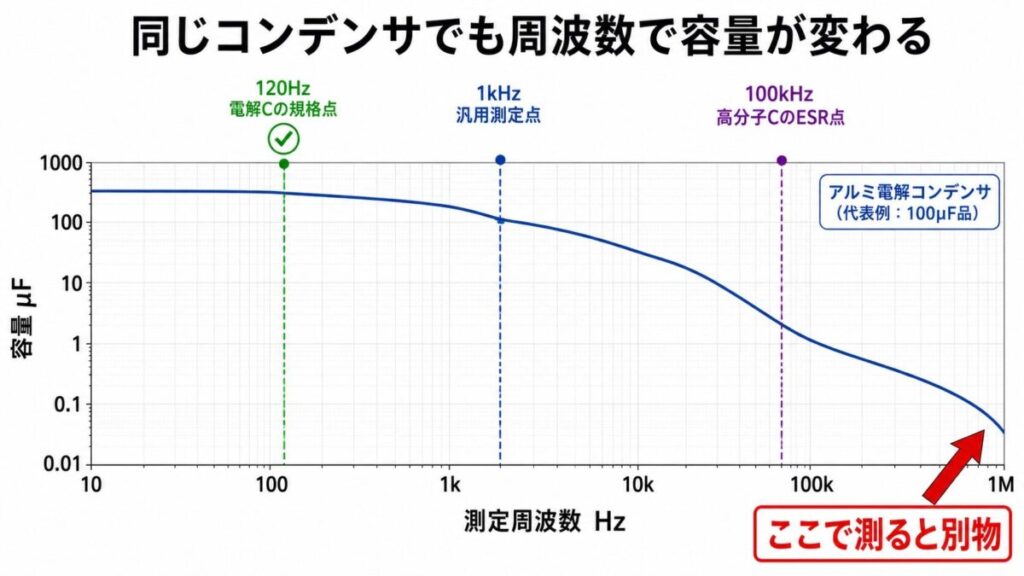

失敗③：LCRメータの「測定周波数」を見ない

「コンデンサの容量を測ったら、データシートと違う値が出た」というのは、多くの場合、測定周波数の違いが原因です。

例えばアルミ電解コンデンサは、JIS規格で「120Hzで容量を測定する」と決まっています。一方、機能性高分子コンデンサは「100Hzで容量、100kHzでESR」を測ります。LCRメータの設定を変えると、同じコンデンサでも全然違う値が出ます。「測定条件をデータシートと合わせる」のが鉄則です。

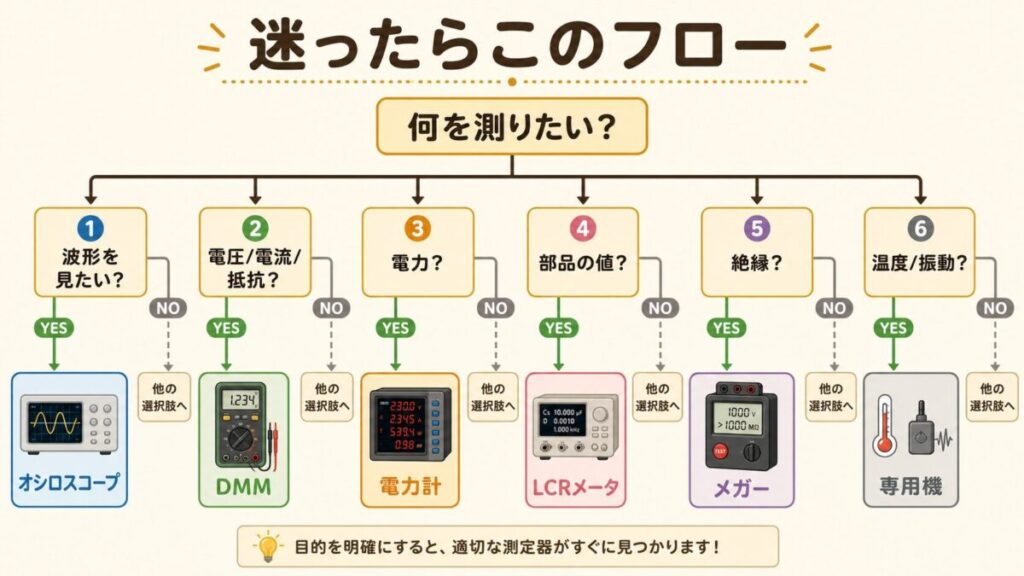

迷ったらこれ｜測定器選び判定フロー

「結局何を選べばいいかわからない」というとき、以下のフローで決められます。

測定器の購入稟議を書くとき、上司を説得する5要素

田中さんが現場で「この測定器を買いたい」と稟議を書くとき、山田課長（仮）を説得するには、以下の5つを明文化する必要があります。

要素	記載すべき内容
① 用途	具体的な測定対象（例：「インバータ出力のスイッチング波形 ±600V／20kHz」）
② 必要スペック	帯域・分解能・耐圧などの数値（例：「帯域200MHz以上、CMRR 80dB以上」）
③ 既存設備で代替不可な理由	「現有の受動プローブではフローティング測定不可」など、技術的根拠
④ 投資対効果	「不良流出1件で○○万円の損失。本測定器導入で発見可能」
⑤ 比較検討した代替案	他メーカー2〜3社の比較表（価格・スペック・サポート体制）

測定器ごとの詳細記事へ｜あなたが今、深掘りすべき記事

この記事は全体マップです。各測定器の詳細は、シリーズ内の専用記事で深掘りしていきます。あなたが今、最も知りたい測定器の記事を選んでください。

あなたの状況	次に読むべき記事
オシロを使いこなしたい	第2章「オシロスコープの基礎」全8記事
プローブで失敗したくない	第3章「プローブの完全攻略」全12記事
電力測定の精度を上げたい	第5章 電力計・電源アナライザの記事
温度測定が雑だと言われた	第6章「温度・熱の測定」全8記事
振動・ベアリング異常を見つけたい	第7章 FFTアナライザ・加速度センサの記事

まとめ：測定器を制す者が、ものづくりを制す

「正しい測定器を、正しい使い方で」これがものづくりエンジニアの基本動作です。シリーズの次の記事から、いよいよ各測定器の中身に踏み込んでいきます。
