結論：プローブ全種類早見表

まず、すべてのプローブを 1枚の表 で整理します。詳細は後ほど解説しますが、この表だけ覚えれば9割の選定に困りません。

プローブ種類	測れるもの	電圧範囲	帯域目安	価格目安
受動プローブ（10:1）	電圧（GND基準）	〜300V	〜500MHz	1〜3万円
高耐圧プローブ（100:1〜1000:1）	高電圧（GND基準）	〜30kV	〜100MHz	5〜30万円
差動プローブ（高電圧）	2点間の電圧差	〜2000V	〜200MHz	10〜50万円
差動プローブ（低電圧）	高速デジタル差動信号	〜数十V	〜数GHz	30〜100万円
能動プローブ（FETプローブ）	超高速・微小信号	〜数十V	〜10GHz	30〜100万円
電流プローブ	電流（A）	mA〜500A	〜100MHz	10〜80万円
光絶縁プローブ	完全絶縁での電圧	〜2000V	〜1GHz	100〜300万円

そもそもプローブとは？「ただのケーブル」ではない3つの役割

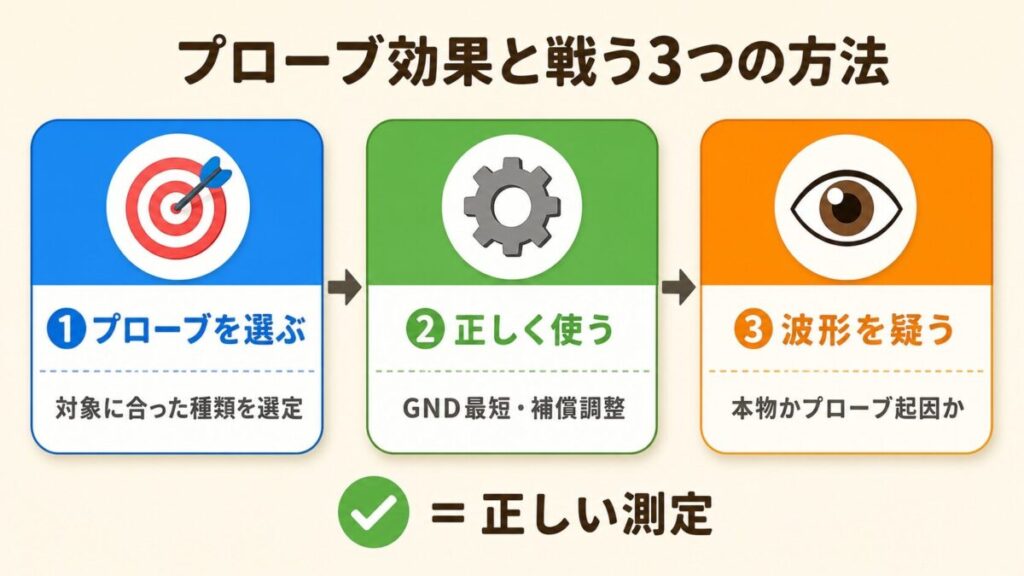

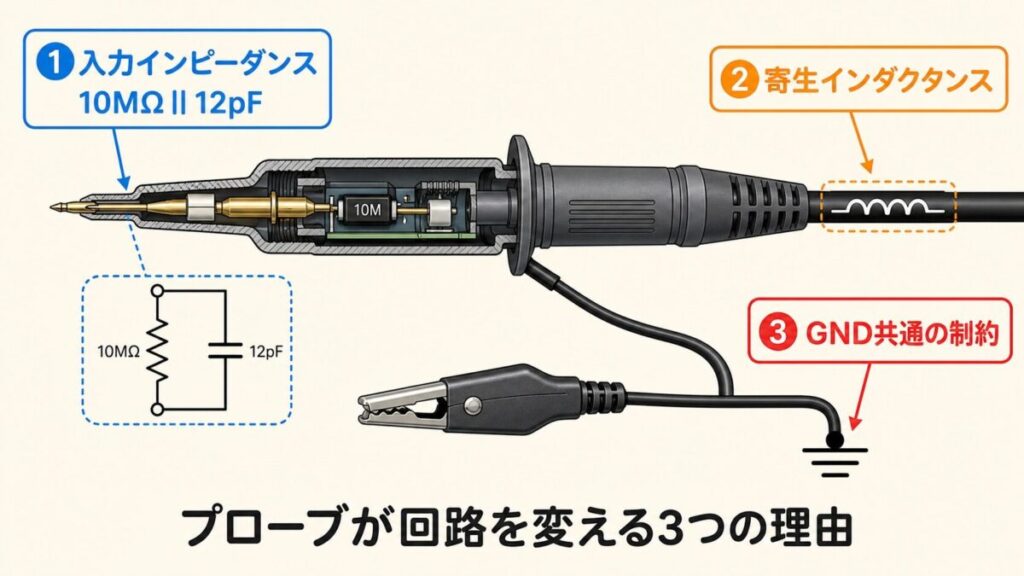

プローブは、回路の信号をオシロスコープへ届けるための測定器です。見た目はただの線ですが、中に抵抗やコンデンサが入っていて、次の3つの仕事をしています。早見表の「電圧範囲」や「帯域」が種類ごとに違うのは、この3つの性能が種類ごとに違うからです。

役割	中でしていること（10:1の受動プローブの例）	ケーブルで直結すると
① 信号を弱めてオシロを守る	先端の9MΩとオシロの入力1MΩで、信号を1/10に分圧する。オシロは10倍して表示する	大きな電圧がそのまま入力に入り、オシロを壊すおそれがある

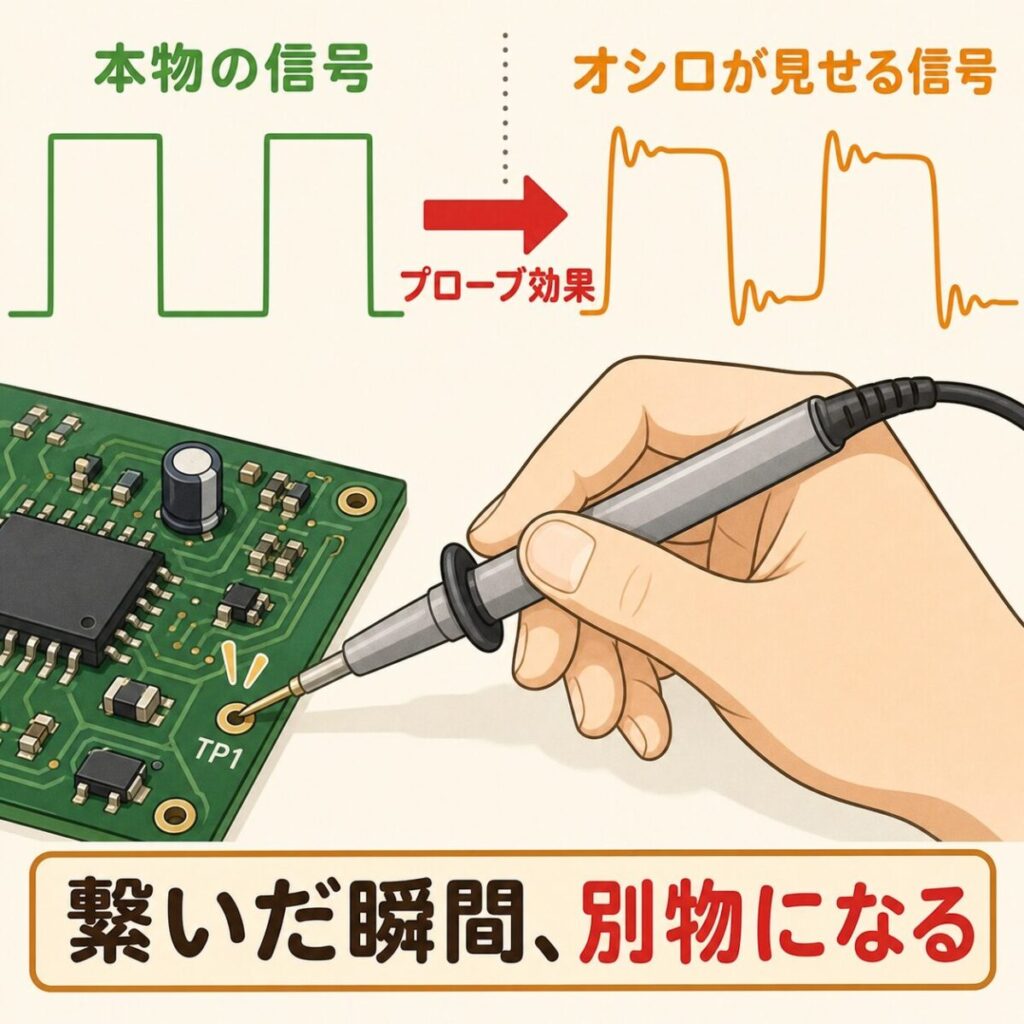

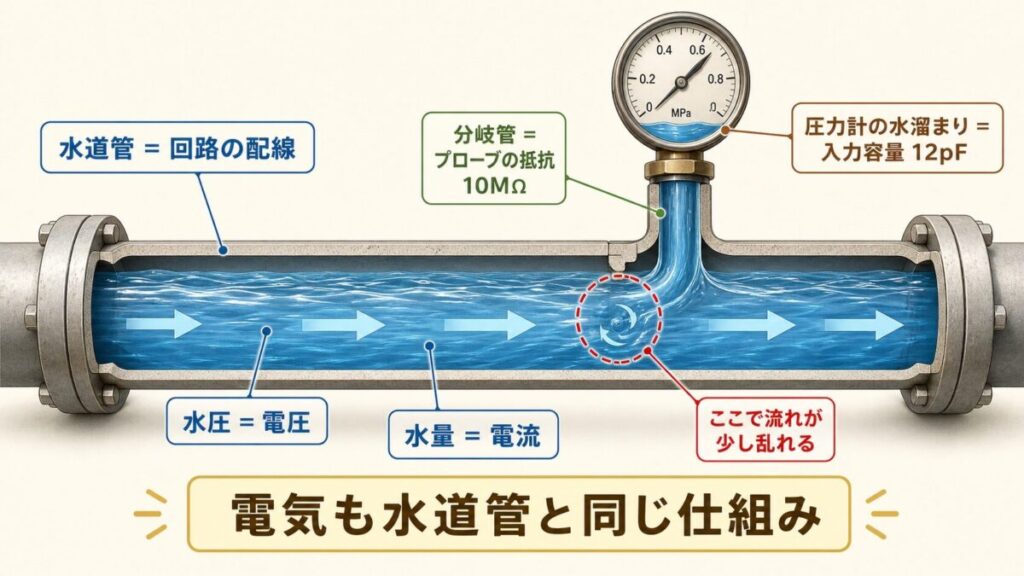

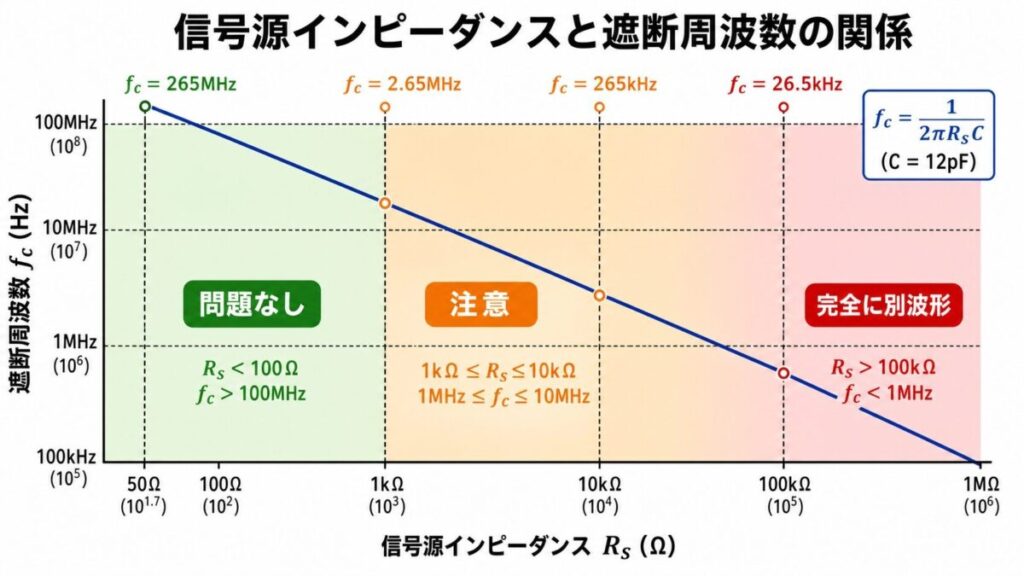

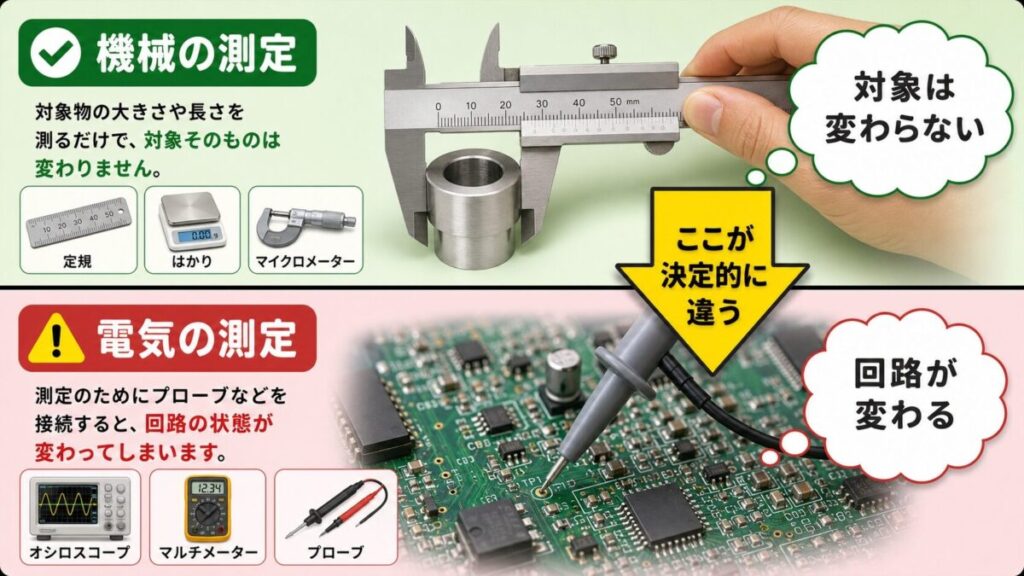

② 回路を邪魔しない	入力抵抗を大きく（10MΩ程度）、入力容量を小さく（十数pF）して、回路から電流をほとんど取らない	当てた瞬間に回路の状態が変わり、本物と違う波形になる（プローブ効果）

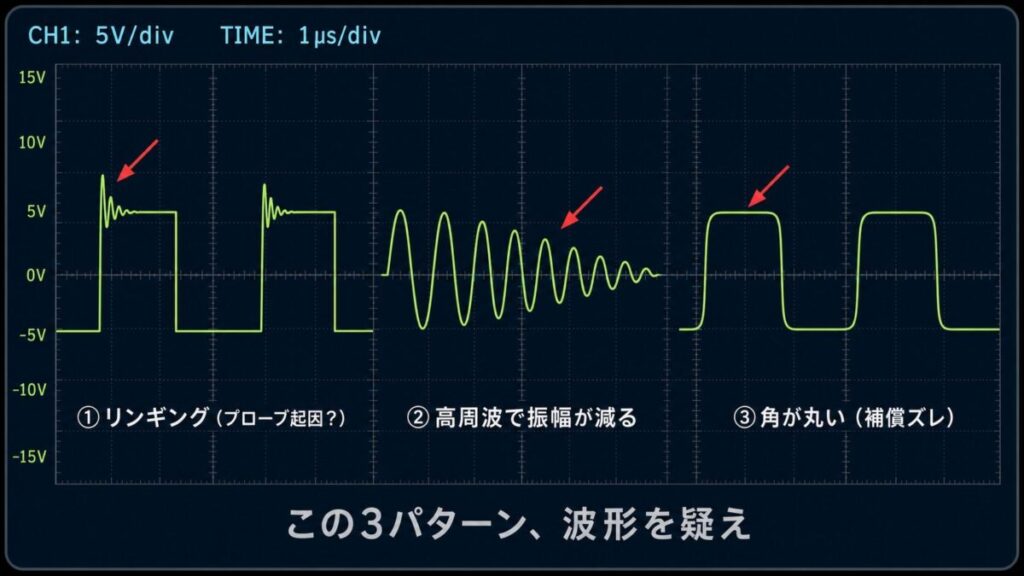

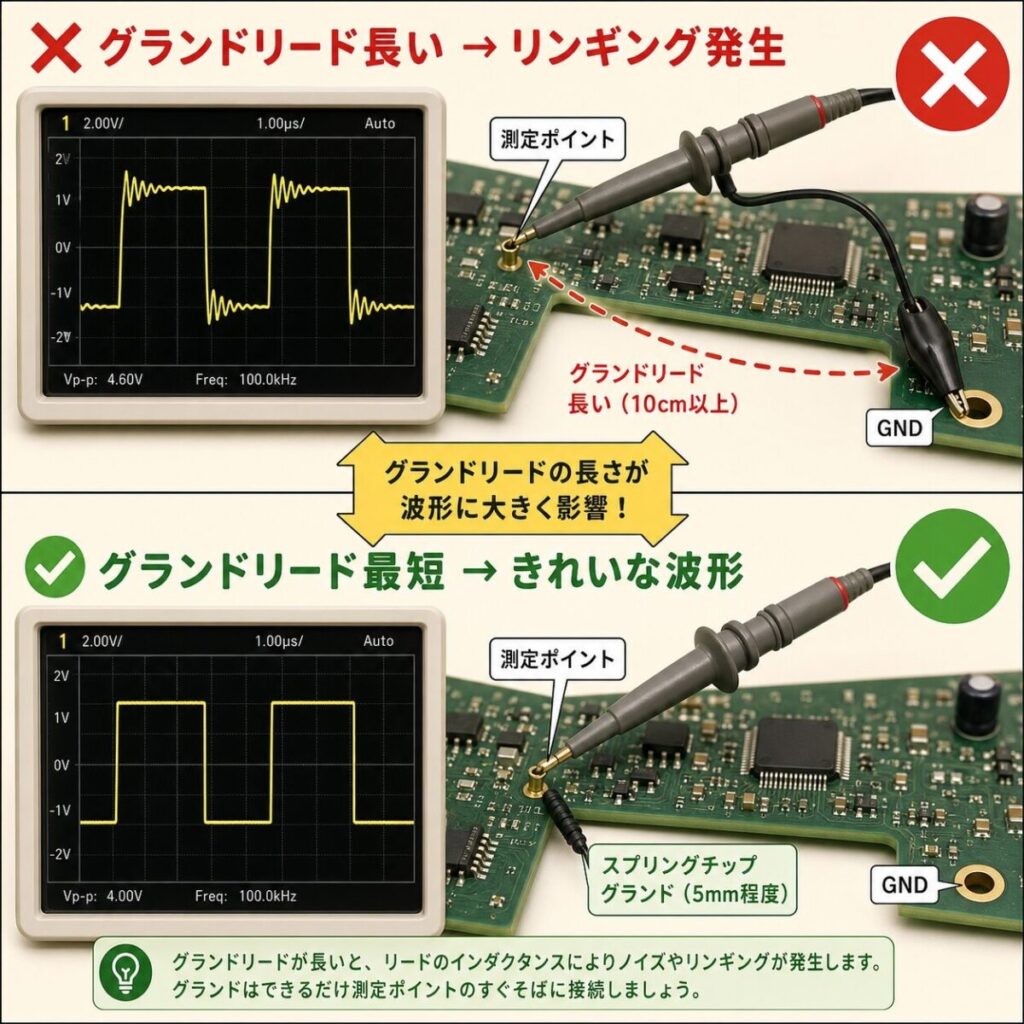

③ 速い信号をなまらせない	先端と根元のコンデンサで周波数特性をそろえる（補償調整）	方形波の角が丸くなったり、ヒゲ（リンギング）が出たりする

新品のオシロには受動プローブが付いてくることが多く、ふだんの測定はそれで足ります。高い電圧や、GNDから浮いた2点の間を測るときに、このあと紹介する専用のプローブが要ります。③の補償調整のやり方はプローブの校正と補償調整で解説しています。

① 受動プローブ（パッシブプローブ）｜基本の1本

オシロを買うと 標準で付属 してくる、一番ベーシックなプローブです。「プローブ」と言ったら普通はこれを指します。

特徴

内部に 抵抗とコンデンサだけが入っている（電源不要）
信号を 10分の1 に縮めてオシロに伝える（=10:1プローブ）
シンプルな構造で 安価・丈夫
ただしGND基準の信号しか測れない

こんな測定に向いている

② 高耐圧プローブ｜数千Vを安全に測る

受動プローブの「もっと大きな電圧版」です。信号を 100分の1や1000分の1 まで縮めることで、数千V〜数万Vの信号も測れます。

特徴

分圧比が 100:1、1000:1 など大きい
プローブ本体が大きく、安全のための 絶縁が強化 されている
受動プローブと同様に電源不要
帯域は受動プローブより少し低め（50〜100MHz程度）

こんな測定に向いている

③ 差動プローブ｜2点間の電圧差を測る救世主

パワーエレクトロニクスや電源開発の現場で 絶対に必要 になるプローブです。

特徴

2本のプローブ先端（プラス・マイナス）を持つ
その 2点間の電圧差だけを測る
オシロのGNDから 電気的に絶縁 されている（内部電源で動作）
GND基準でない場所も安全に測れる

2種類ある：高電圧差動 vs 低電圧差動

種類	用途	代表機種
高電圧差動	パワエレ・モーター・インバータ	Tek THDP/IsoVu、Keysight N2790
低電圧差動	USB・PCIe等の高速デジタル差動信号	Tek P7300、Keysight N7000

こんな測定に向いている

ハイサイドのVgsを測るときの選び方

差動プローブの出番がいちばん多いのが、ハーフブリッジの上側（ハイサイド）のMOSFETの、ゲートとソースの間の電圧Vgsです。ハイサイドのソースは、スイッチングのたびに0Vと入力電圧の間を行き来するので、GNDを基準にして測ることができません。

この続きと一緒に読まれている記事

測る場所	選ぶもの	確かめる仕様
ローサイド（ソースがGND）	受動プローブでよい	—
ハイサイド・中低電圧	差動プローブ	帯域・同相電圧の定格・CMRR（同相除去比）
ハイサイド・高電圧や高速（SiC・GaNなど）	高耐圧の差動プローブ、または光絶縁プローブ	同相電圧の定格と、高い周波数でのCMRR
量産品の状態の見張り	ゲートドライバICの監視機能	波形そのものは見えない

差動プローブは、＋をゲート、−をソースに当てます。リードは短くし、2本をねじって配線します。リードを離して長く引き回すと、ループが受信アンテナになり、ソースの揺れ（同相の電圧）がVgsの波形に漏れ込みます。同相電圧の定格が足りないプローブを当てると壊れるので、スイッチングノードの最大電圧（たとえば直流400V）に耐える定格を選びます。

高耐圧の差動プローブを選ぶ5つの確認項目

インバーターや数百V以上の電源を測る高耐圧の差動プローブは、カタログに数字がたくさん並びます。見る順番は次の5つです。上ほど「間違えると感電・故障につながる」項目です。

順番	確認する項目	見るところ	よくある見落とし
①	最大差動電圧と最大同相電圧	＋と−の差として測れる上限（差動）と、2点が大地に対して浮いてよい上限（同相）。両方を超えない	差動だけ見て、同相の上限を見ていない。ハイサイドではソースの電位そのものが同相電圧になる
②	測定カテゴリ（CAT）	どこで使ってよいかの区分。同じプローブでも CAT の区分ごとに使ってよい電圧が違う	電圧だけ見て場所を見ていない。付属のクリップやリードにも別の定格がある
③	帯域と、周波数による電圧の下がり（ディレーティング）	立ち上がりの速い波形なら帯域に余裕があるか。周波数が高いと測ってよい電圧が下がる	低い周波数の定格のまま、スイッチングの高い周波数の成分を測る
④	CMRR（同相除去比）	同相の揺れをどれだけ消せるか。周波数ごとの値を見る	低い周波数の値だけ見る。CMRR は周波数が上がるほど小さくなる
⑤	減衰比	大小2段で切り替えられるものが多い。大きい側は高い電圧用、小さい側は小さい信号を細かく見る用	オシロ側の倍率の設定と合っておらず、表示が桁違いになる

たとえば Keysight の N2790A（帯域100MHz）は、減衰比を 50:1 と 500:1 で切り替え、差動は最大1,400V（直流＋交流のピーク）、同相は最大1,000V、CMRR は1MHzで50dBより大きい、と書かれています（メーカーの製品ページより）。このように差動と同相で上限が別に書かれているので、①は両方を照らします。

CAT の区分は、電源に近い場所ほど大きなサージが入りうるので、数字の大きい区分が要ります（IEC 61010）。目安は、コンセントにつなぐ機器の側が CAT II、分電盤や工場の固定の配線が CAT III、建物への引き込み口や電力量計の側が CAT IV です。CMRR の意味と、差動プローブがGNDから浮いた2点を測れる仕組みは差動プローブとはで解説しています。数千Vで速い波形を測るなら、下の⑥で紹介する光絶縁プローブ（光絶縁プローブとは）も候補です。

選んだあとも、当てるときは回路の電源を切ってからつなぎ、オシロ側の減衰比の設定を合わせてから電源を入れます。

④ 能動プローブ（FETプローブ）｜GHz級の超高速信号用

プローブ先端に 小さなアンプ（FET増幅器） を内蔵した、ハイエンドプローブです。

特徴

プローブ先端に 増幅器 が入っている（内部電源が必要）
静電容量が 超小さい（1pF以下）→ 回路を邪魔しない
帯域が広い（数GHzまで対応）
ただし最大入力電圧は小さい（±数十V程度）

こんな測定に向いている

⑤ 電流プローブ｜配線を切らずに電流を測る

電圧ではなく 電流（A） を測るための特殊なプローブです。配線を切らずに、クランプ（はさむ）だけで電流が測れます。

3つの方式がある

方式	特徴	用途
CT方式	交流専用、安価	商用電源（50/60Hz）の電流
ホール方式	DCも交流も測れる	電源・モーター・インバータ
ロゴスキー方式	大電流・柔らかいコイル	大電力機器、太いケーブル
