💭 こんな経験、ありませんか？
同じ電源の出力を、棚にあったアナログテスタと最近買ったデジタルマルチメータで測ったら、指示値が微妙に違う…。
「えっ、どっちが正しいの？」
「校正したばかりなのに、なぜ？」
「これ、客先に提出するデータなんだけど…」
実はこれ、計器が壊れているわけでも、校正がズレているわけでもありません。
アナログ計器とデジタル計器が「そもそも別のものを測っている」ことが原因なのです。

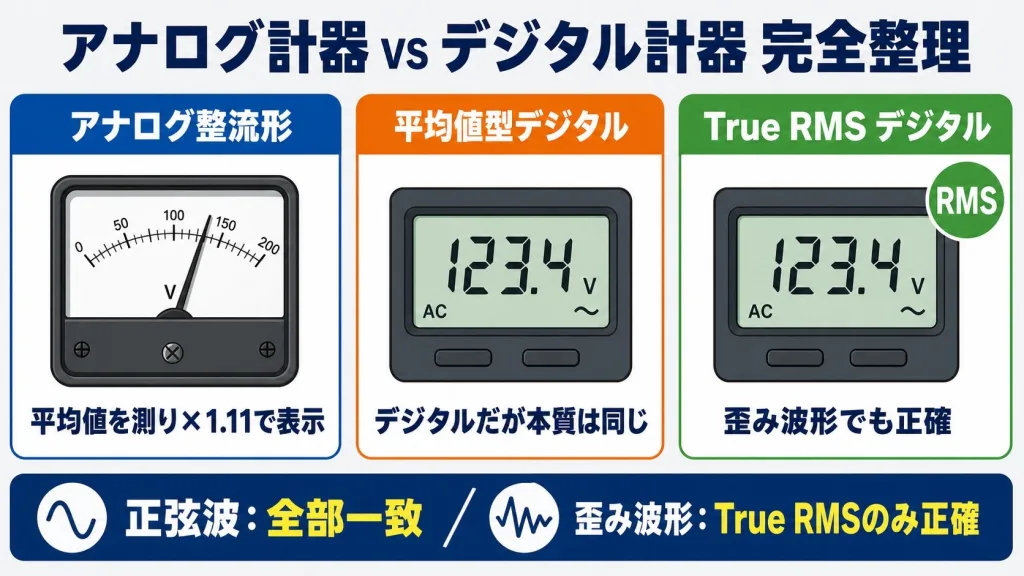

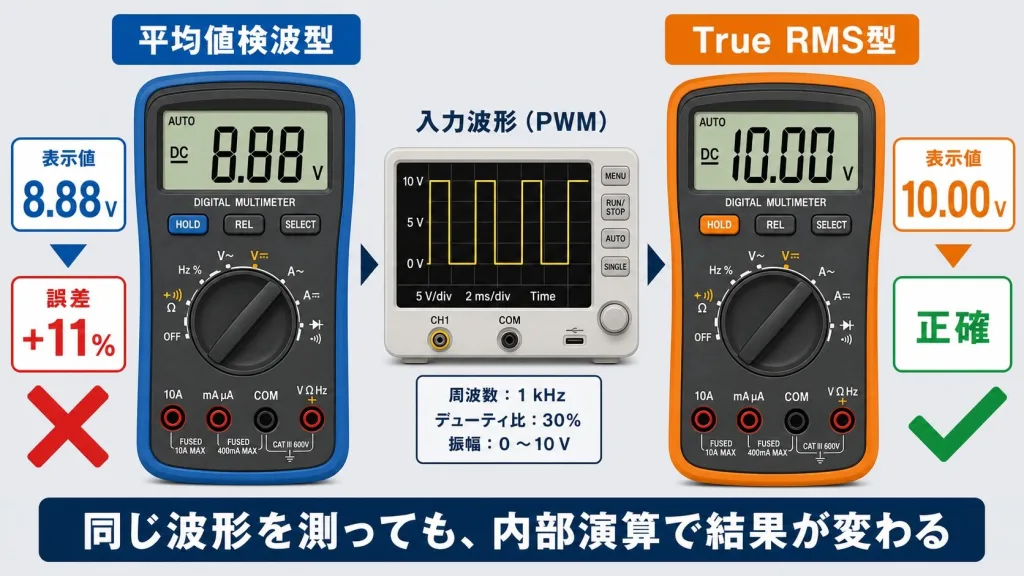

アナログ計器は物理現象で針を動かし、デジタル計器はサンプリングと演算で値を表示します。多くの計器は平均値を測って1.11倍し、実効値として表示しているため、正弦波なら正しくても、歪んだ波形(PWM・パルスなど)では指示が大きくずれます。歪んだ波形を正しく測るには、True RMS対応の計器を選びます。

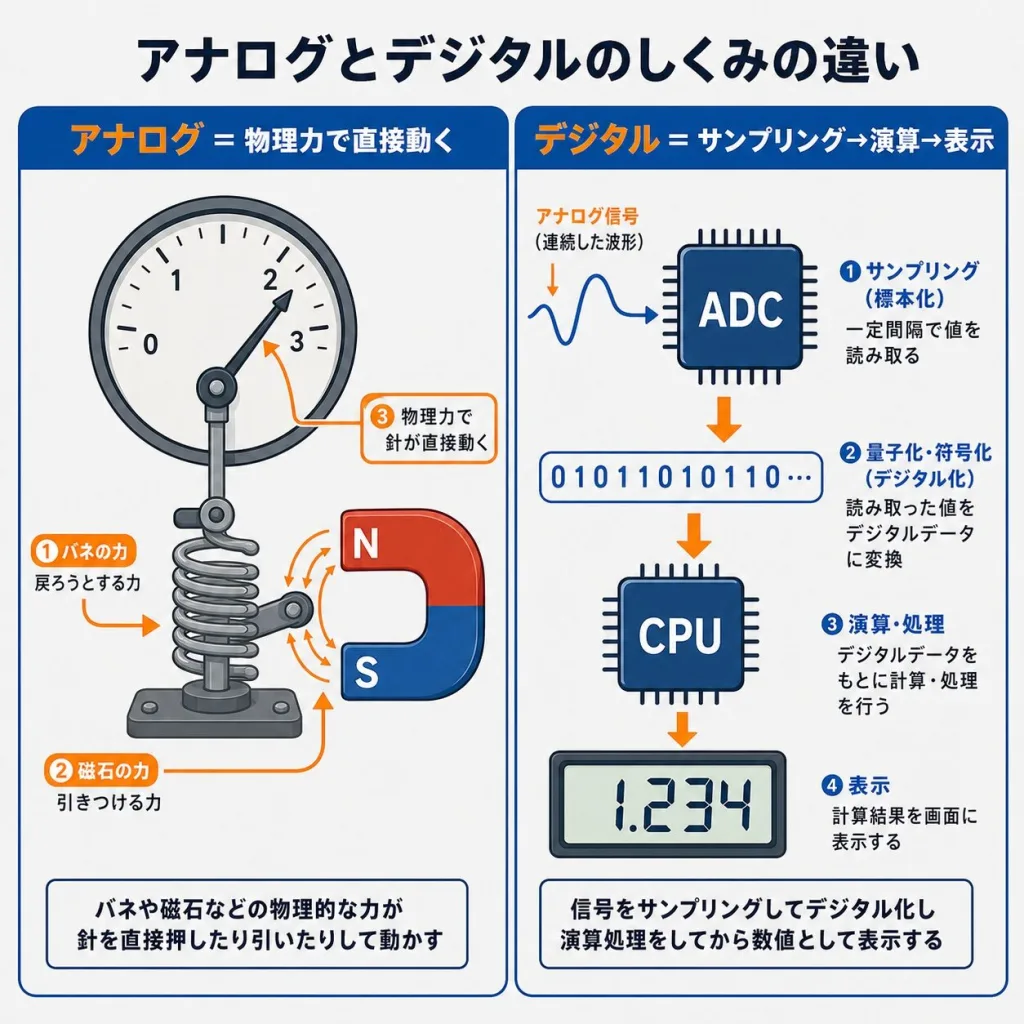

そもそも「アナログ計器」と「デジタル計器」とは何が違うのか
まず、両者の本質的な違いを整理しましょう。多くの人が「針か数字か」の見た目の違いだと思っていますが、本当の違いは「内部で何をしているか」にあります。
アナログ計器：物理現象で「直接」指針を動かす
アナログ計器は、電流が作る磁力・熱・静電気力などを使って、針を物理的に動かします。電気信号を一度も「数値」に変換せず、物理量のまま指示するのが特徴です。

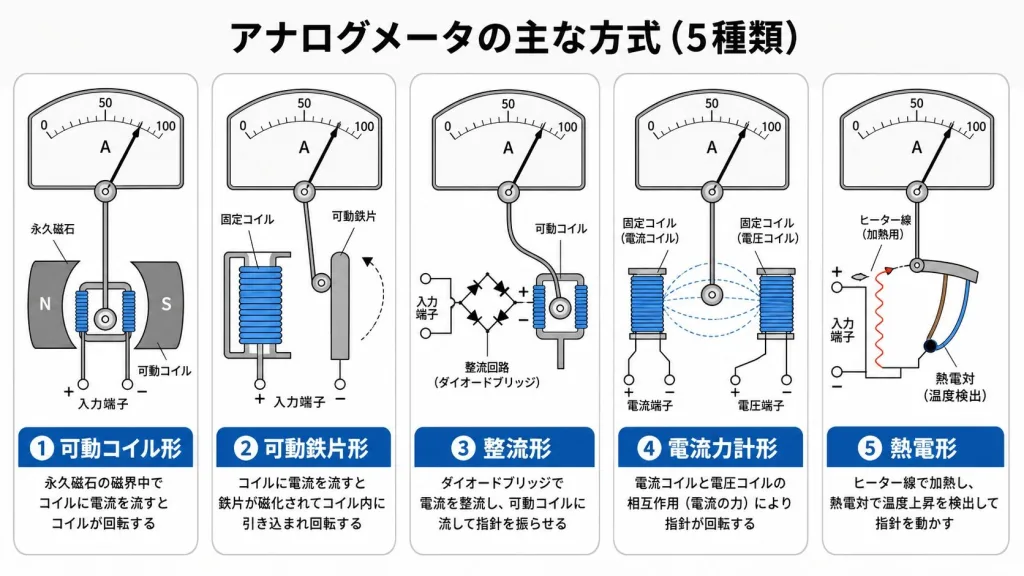

代表的な動作原理は以下の通りです。
- 可動コイル形：直流の平均値を測る。最も基本的で精度が高い
- 可動鉄片形：交流の実効値を直接測れる（商用周波数の電圧計・電流計で多用）
- 整流形：交流を整流（半波 or 全波）して平均値を測り、目盛は実効値で表示
- 電流力計形：交直両用、電力計に使われる
- 熱電形：電流による発熱で測定、波形に依存しない真の実効値
デジタル計器：信号を「サンプリング」して数値化する
デジタル計器は、入力信号をADコンバータで離散的なデジタル値に変換し、マイコンで演算して表示します。
この「演算で何を計算するか」が、計器ごとの性能を決めます。

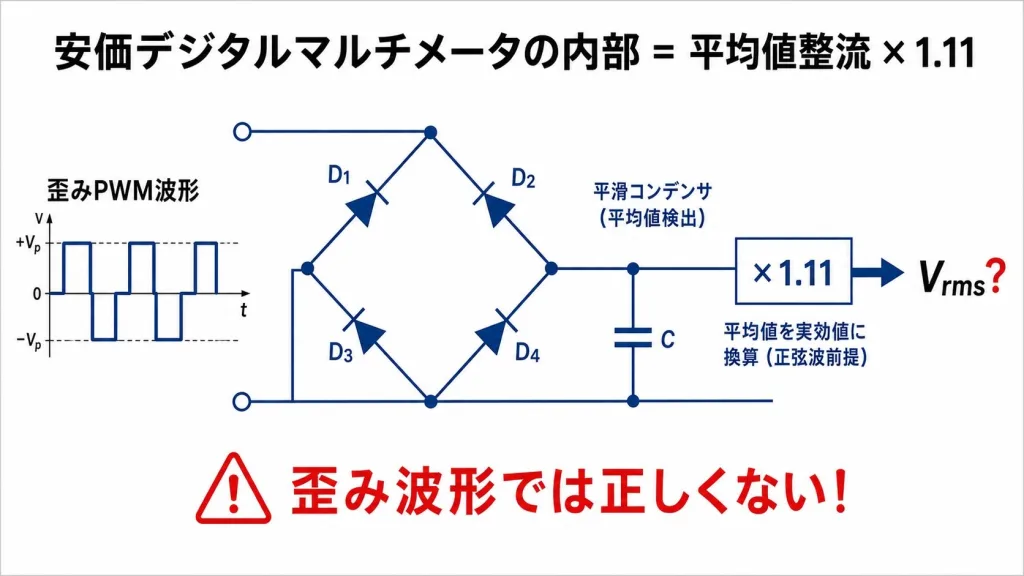

実は、安価なデジタルマルチメータの大半は、「ダイオードで平均値整流→1.11倍して実効値として表示」という、アナログの整流形と同じことを内部でやっています。
つまり「デジタル＝高性能」ではなく、True RMS（真の実効値）と書かれているかどうかが本当の分岐点です。
なぜ「同じ電圧」で指示が変わるのか — 平均値と実効値の正体

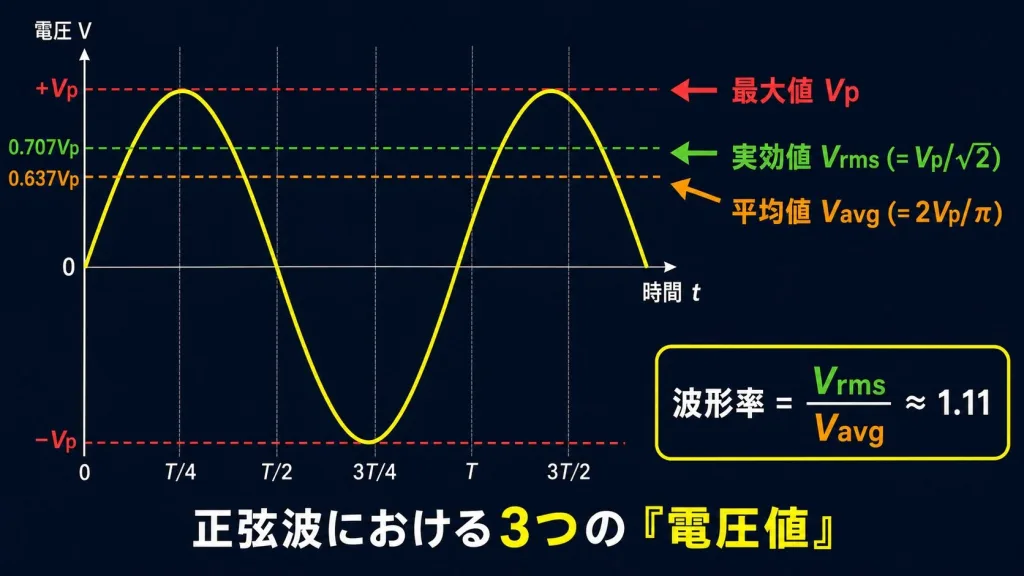

ここが本記事の核心です。計器が表示する「電圧値」には、実は3種類の異なる定義があります。
① 最大値（ピーク値、Vp）
波形のてっぺんの電圧。サージや絶縁設計で重要ですが、普通のテスタでは直接測れません。オシロスコープなら一発で見えます。
② 平均値（Vavg）
整流後の波形を時間平均した値です。正弦波の場合、全波整流すると
Vavg = (2/π) × Vp ≈ 0.637 × Vp
となります。アナログ整流形やデジタルの「平均値検波」モデルが内部で計算している値です。
③ 実効値（Vrms、Root Mean Square）
「同じ抵抗に流したとき、直流換算で何ボルト相当の発熱をするか」を表す値です。これが本来「電圧」と呼ぶべき量で、家庭のコンセント100Vも実効値です。
正弦波なら
Vrms = Vp / √2 ≈ 0.707 × Vp
となります。
💥 ここがポイント
正弦波における平均値と実効値の比は「波形率＝Vrms / Vavg ≈ 1.11」で一定です。
だから整流形アナログ計器も平均値型デジタル計器も、「平均値を測って1.11倍する」だけで実効値として表示できる…正弦波であれば。
📖 合わせて読みたい
【電験三種】計器の指示値が違う理由｜実効値・平均値・波高値の関係を完全図解 →
電験三種「電気計測」の試験範囲としての実効値・平均値・波高値の関係をより数式寄りに解説した記事です。試験対策にどうぞ。
波形が歪むと指示値はこう変わる（換算表）
正弦波であれば「平均値×1.11＝実効値」が成り立つので、安いテスタでも問題なく実効値を読めます。
しかし、波形が歪むと波形率（実効値/平均値）が変わってしまうので、平均値検波型の計器は正しい実効値を表示できなくなるのです。

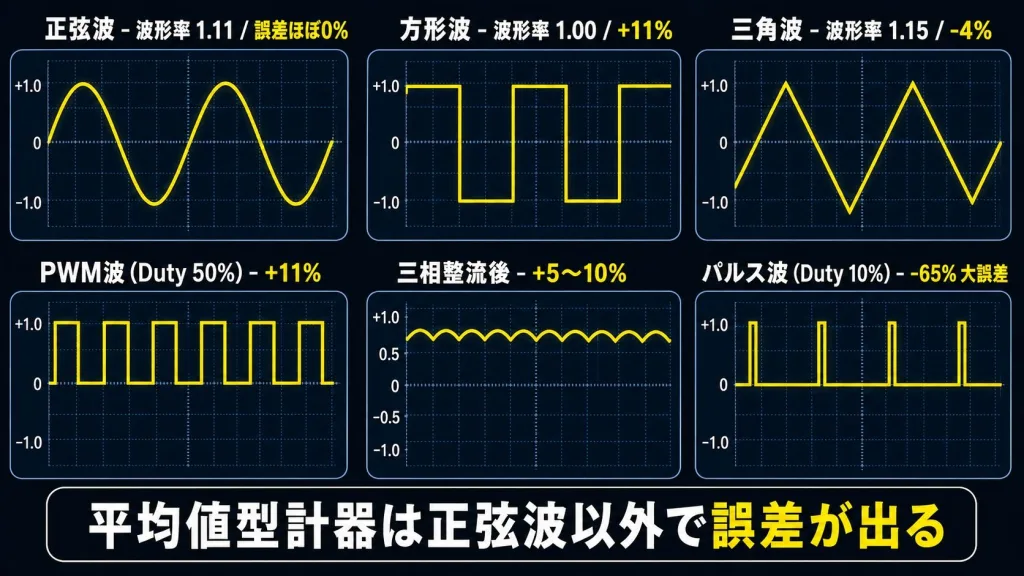

| 波形 | 波形率 (Vrms/Vavg) |
平均値型計器の 誤差（正弦波基準） |
True RMSは どう読むか |
|---|---|---|---|

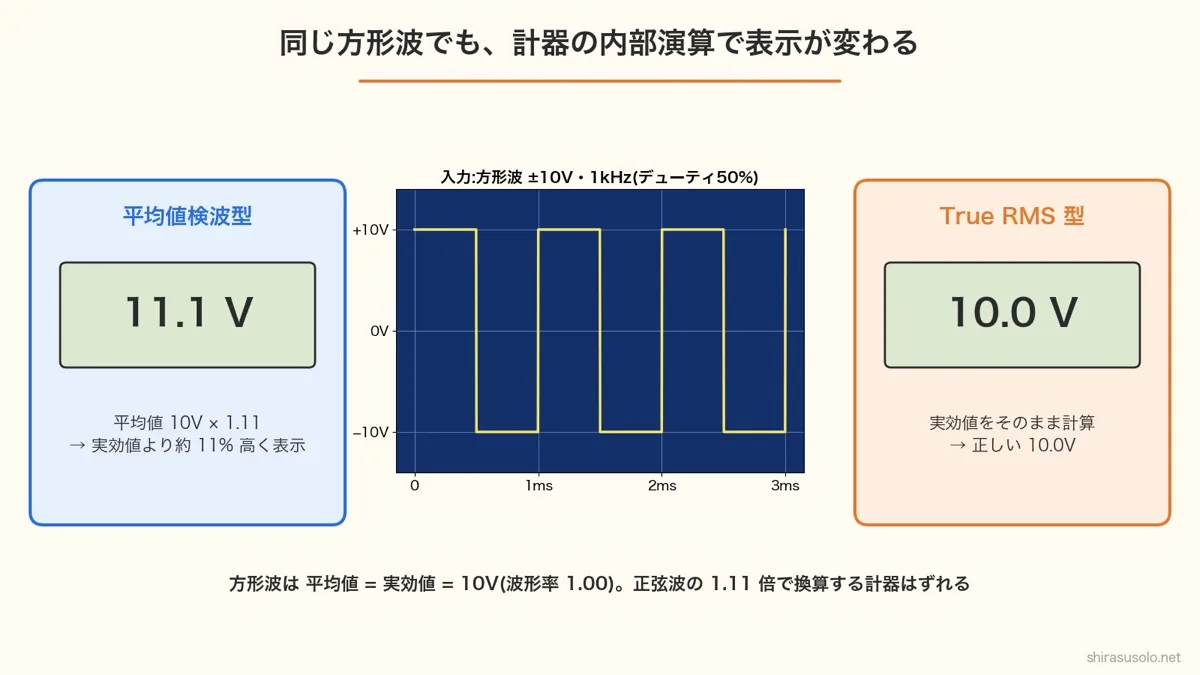

| 正弦波 | 1.11 | 誤差ほぼ0% | 正確 |
| 方形波 | 1.00 | +11% 高く表示 | 正確 |
| 三角波 | 1.15 | -4% 低く表示 | 正確 |
| PWM （Duty50%） |
1.00 | +11% 高く表示 | 正確 |
| 三相整流後 (リプル含) |
≒1.0 | +5〜10% 誤差 | 正確 |
| パルス波 (Duty10%) |
3.16 | -65% 大誤差 | 正確 |
この表を見ればわかる通り、PWMやパルス波が出てくるパワエレ回路を、平均値検波型のテスタで測ると最悪65%もズレることがあります。これは「校正のズレ」ではなく「計器の構造的限界」です。
⚖️ アナログ計器の意外な強み — 古いから劣るわけじゃない
「アナログ＝古い、デジタル＝新しい」というイメージで、アナログ計器を軽視していませんか？実は現場ではアナログのほうが優れている場面があります。

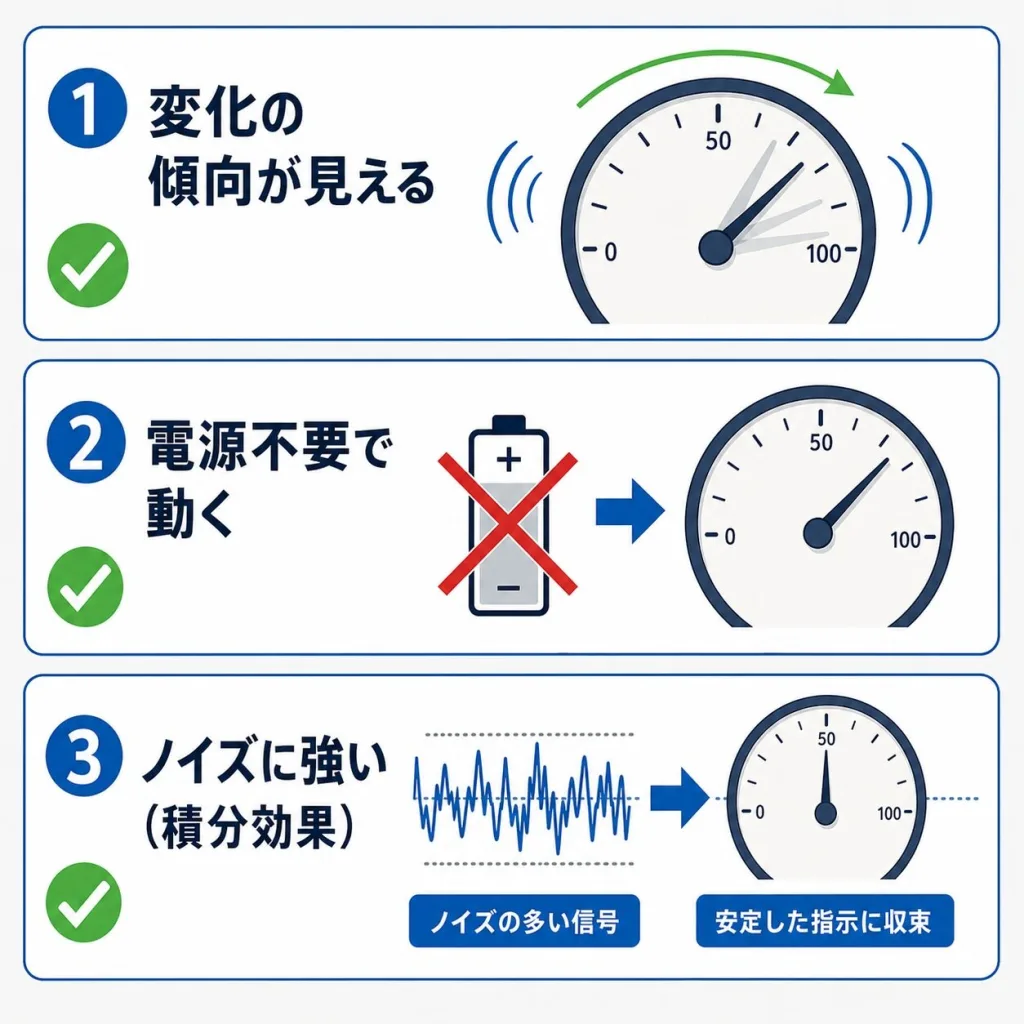

① 「変化の傾向」が一目でわかる
針の動きは「ゆっくり上昇しているのか」「振動しているのか」が直感的に見えます。デジタルの数字表示は「1.234V → 1.567V → 1.245V」とパラパラ変わるだけで、傾向が読み取りにくい。
ボリュームを回しながらピークを探す、コンデンサの充電を見守る、といった動的な観察にはアナログが圧勝です。
② 電源不要で動く（パッシブ）
可動コイル形などのアナログ計器は電池が不要です。停電時や、内蔵バッテリーが切れたデジタルテスタが使い物にならない場面でも、アナログは確実に動きます。
③ ノイズに強い（積分効果）
針の慣性によって高周波ノイズが自然に平均化されます。一方、デジタル計器は瞬間のサンプリング値を表示するので、ノイズで表示がチラつきやすい傾向があります。
🕳️ デジタル計器の落とし穴 — 「数字が出ているから正確」は危険
デジタル計器は精密に見えますが、それゆえに「数字で出ているから正しい」と過信してしまうのが最大の罠です。次の3点に注意してください。
① True RMS（真の実効値）かどうか
データシートに「True RMS」「True-RMS」「真の実効値」と書かれているか確認しましょう。書かれていなければ、ほぼ確実に平均値検波型で、歪み波形では誤差が出ます。

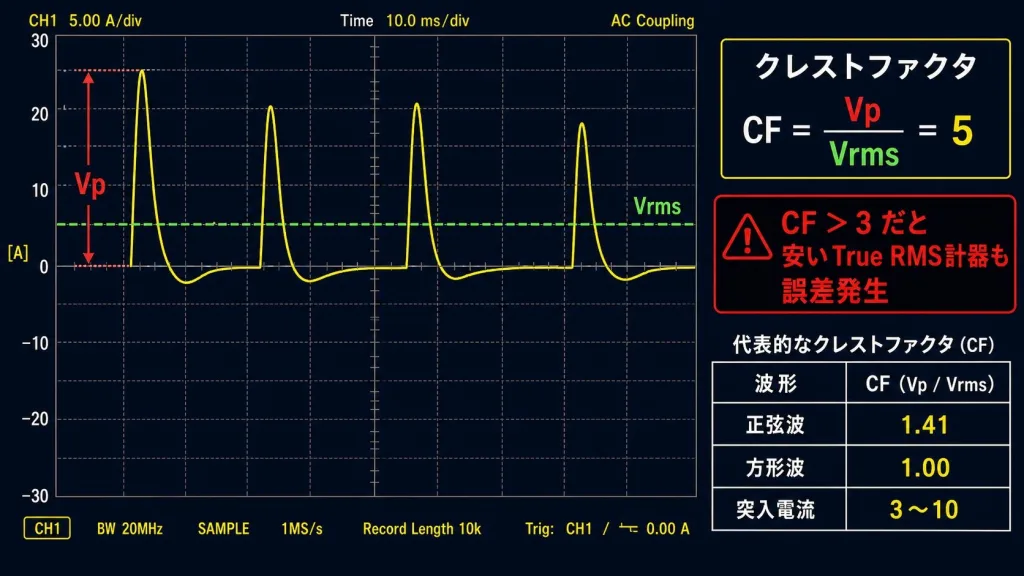

② クレストファクタ（CF）の上限
True RMS計器であっても、「クレストファクタ（CF＝ピーク/実効値）」の対応上限があります。一般的なテスタは CF=3 程度、高級モデルでも CF=5〜10 が限界です。
突入電流のような CF>5 の信号を測ると、True RMSと書いてあっても誤差が出ます。データシートのCF仕様欄を必ず確認してください。
③ 帯域の壁
デジタルマルチメータの交流測定帯域は、安価品で50Hz〜1kHz程度、高級品でも100kHz程度が一般的です。
スイッチング電源の数十kHz〜数百kHzリプルや、インバータ出力の高調波は、テスタでは正確に測れません。これはオシロスコープと電力アナライザの守備範囲です。
🛠️ 用途別「どっちを選ぶか」フローチャート
迷ったら、以下の判断基準で選びましょう。
📊 判断フロー

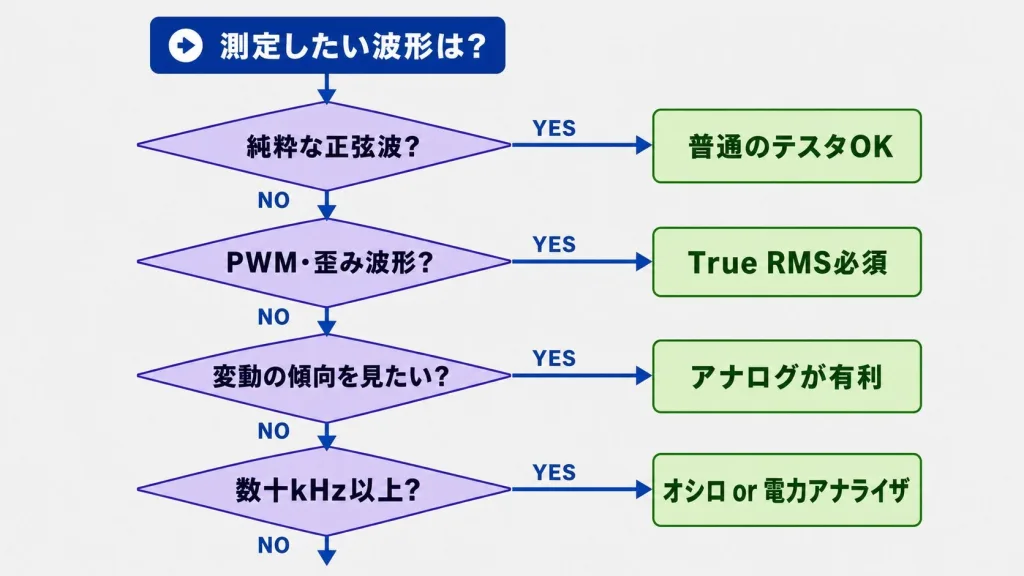

Q1：測定対象は純粋な正弦波（商用電源100V/200V等）？
→ YES：普通のデジタルテスタでOK（平均値検波でも十分）
→ NO：Q2へ
Q2：PWM・インバータ出力・整流後リプルなど、歪んだ波形？
→ YES：True RMS対応デジタルマルチメータ必須
→ さらに高調波が重要なら → 電力アナライザ
Q3：「変動の傾向」を観察したい（調整・トリミング作業）？
→ YES：アナログ計器が圧倒的に有利
→ デジタルでもバーグラフ表示付きなら可
Q4：数十kHz以上の高周波成分を測りたい？
→ テスタでは無理。オシロスコープ＋RMS演算機能か、電力アナライザを使う
🔗 さらに深く知りたい人向け
【電験三種】指示電気計器の覚え方｜7種類の動作原理を一覧表と過去問で整理 →
アナログ計器の7つの動作原理（可動コイル形・可動鉄片形・整流形・電流力計形・熱電形など）を一覧表で網羅。それぞれが「平均値を測るか実効値を測るか」がわかります。
✅ 客先監査・現場で聞かれたら答えられるべきこと
品質保証として測定データを扱う立場の人が、客先や上司から問われたときに答えられるべきポイントを整理します。

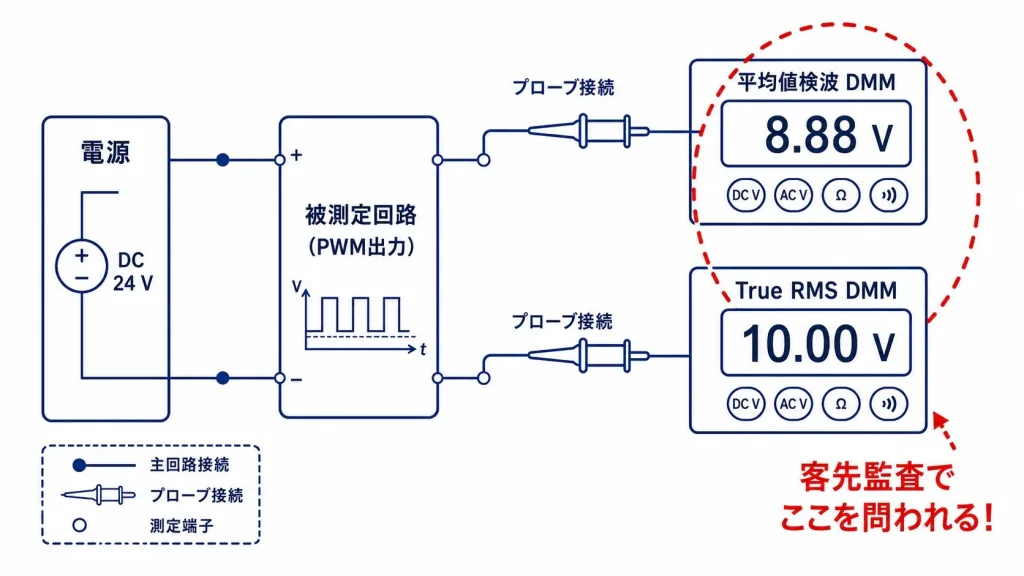

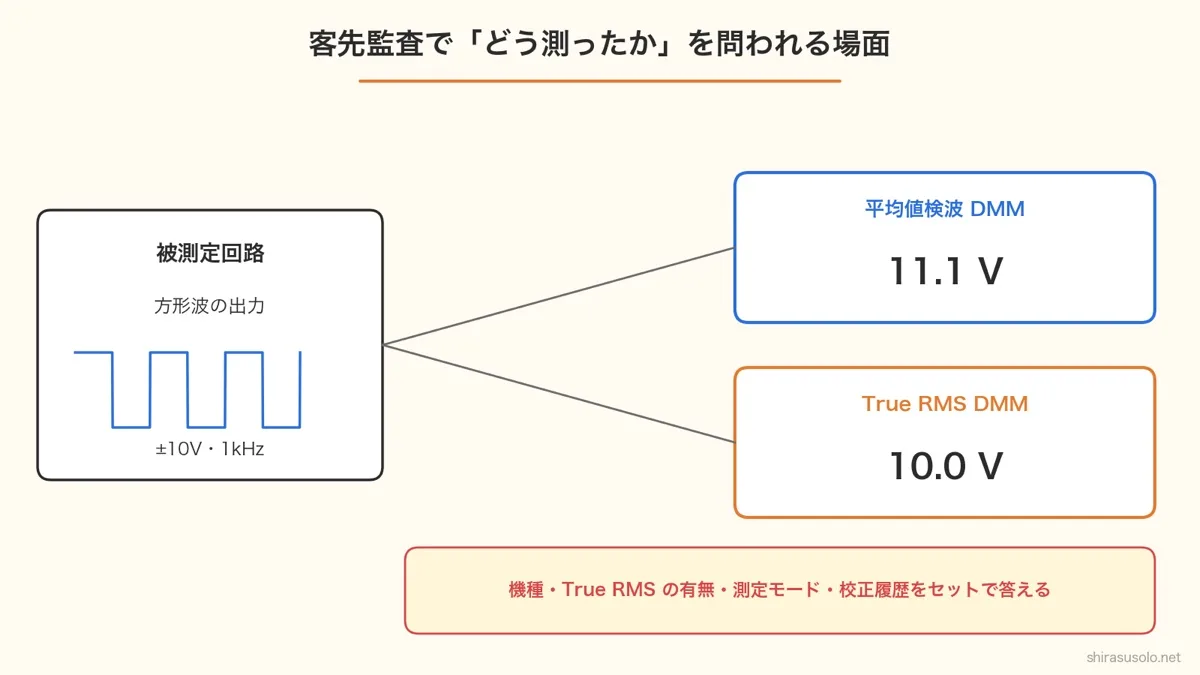

🎤 想定質問①：「この電圧値、どうやって測りましたか？」
💬 正解：「機種名」「True RMS対応の有無」「測定モード（AC/DC/AC+DC）」「校正履歴」をセットで答える。
🎤 想定質問②：「波形が歪んでいる場合、その値は信頼できますか？」
💬 正解：「True RMSなのでクレストファクタ◯以下なら保証範囲。歪み波形でも有効値を表示している」と答えられること。
🎤 想定質問③：「平均値と実効値、どちらを記録していますか？」
💬 正解：原則として実効値で記録。仕様書に「平均値」と明記されている場合のみ平均値で記録する。混在は厳禁。
❓ よくある質問（FAQ）
Q1. 直流ならアナログとデジタルで指示値は一致しますか？
A. 基本的には一致します。直流には「実効値も平均値も最大値も同じ」なので、波形による違いは生じません。ただし機種の精度等級とレンジによる誤差は残ります。
Q2. 「AC」モードと「AC+DC」モードはどう違いますか？
A. ACモードは直流成分をカップリングコンデンサで除去してから測ります。AC+DCモードは直流成分も含めて実効値を計算します。整流後のリプル電圧などはAC+DCモードでないと正確に測れません。
Q3. オシロスコープの「RMS表示」は信用していい？
A. オシロは取り込んだ全サンプルから実効値を計算するので、原理的にはTrue RMSです。ただしサンプリングレートが信号周波数に対して十分か、1周期以上のデータを取れているかを確認する必要があります。
Q4. アナログテスタはもう買わなくていい？
A. メイン計測はデジタルで十分ですが、1台は手元に置いておく価値ありです。電池切れに強く、変化の観察が得意で、点検作業や趣味の電子工作では今でも現役です。
📌 この記事のまとめ
- アナログ計器は「物理現象」で針が動く。デジタル計器は「サンプリング＋演算」で表示する
- 多くの計器は平均値を測って1.11倍して実効値として表示している
- 正弦波なら誤差ゼロだが、歪み波形（PWM・パルス・三相整流後）では大きくズレる
- 歪み波形を正しく測りたいならTrue RMS対応モデルを選ぶこと
- True RMSでもクレストファクタと帯域の制限があるので、データシートを必ず確認
- 変動の傾向を見たいときはアナログ計器が圧倒的に有利
- 客先監査では「機種・True RMS有無・モード・校正履歴」をセットで答えられること
