設計レビューで、先輩エンジニアがこう言いました。
「ここは普通のダイオードじゃダメ。ファストリカバリを使って」
……ファストリカバリ？速い、ってこと？でも、ダイオードに「速い・遅い」なんてあるの？データシートを見ても「trr」「Vf」とパラメータが並んでいて、何を基準に選べばいいのか全然わからない。
- 「ファストリカバリダイオード」と聞いてもイメージが湧かない
- 一般整流ダイオードと何が違うのか、はっきり説明できない
- データシートの「trr」と「Vf」、どっちを優先すればいいのか迷う
- そもそも、なぜダイオードに「速度」が必要なのかピンとこない
- FRDとは何か、その正体を「シャッター」のイメージで完全理解
- 一般整流ダイオードとの違いを一覧表で整理
- 「Vf vs trr」のトレードオフが、なぜ起きるのかを物理的に理解
- どの場面でFRDを使うべきか、選定の判断基準
目次

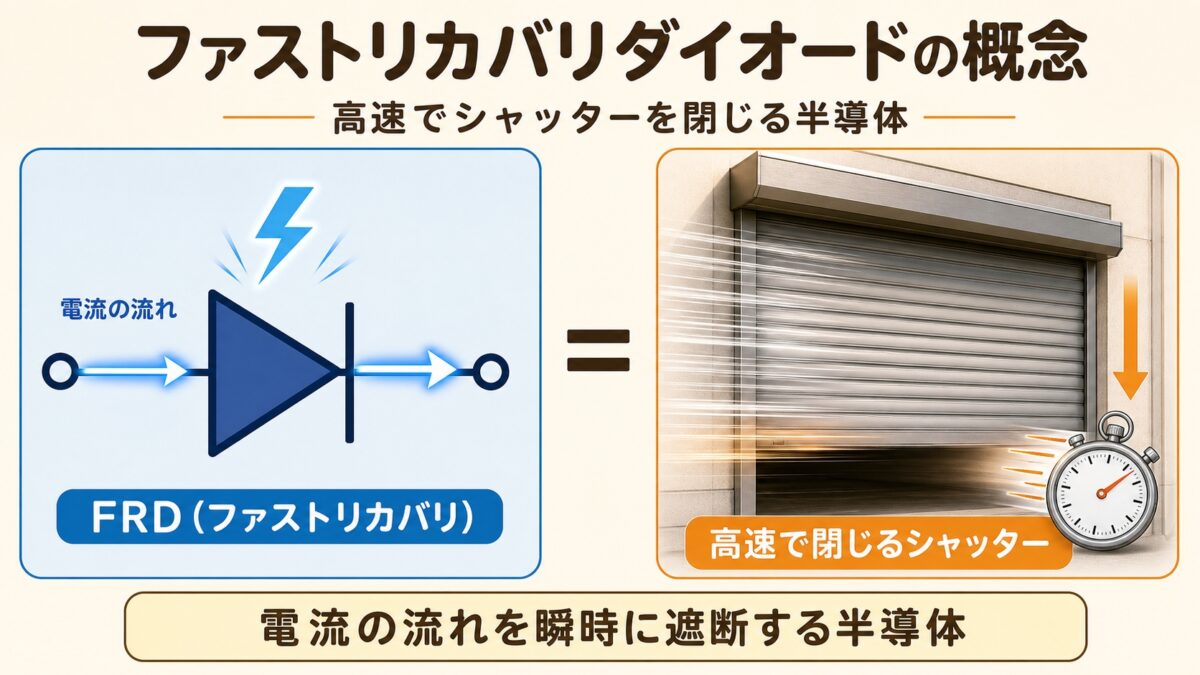

結論：FRDは「シャッターを高速で閉められるダイオード」です
先に結論を言います。
電流の向きが切り替わったとき、「逆方向に流れちゃう時間（trr）」が極端に短いダイオードのこと。

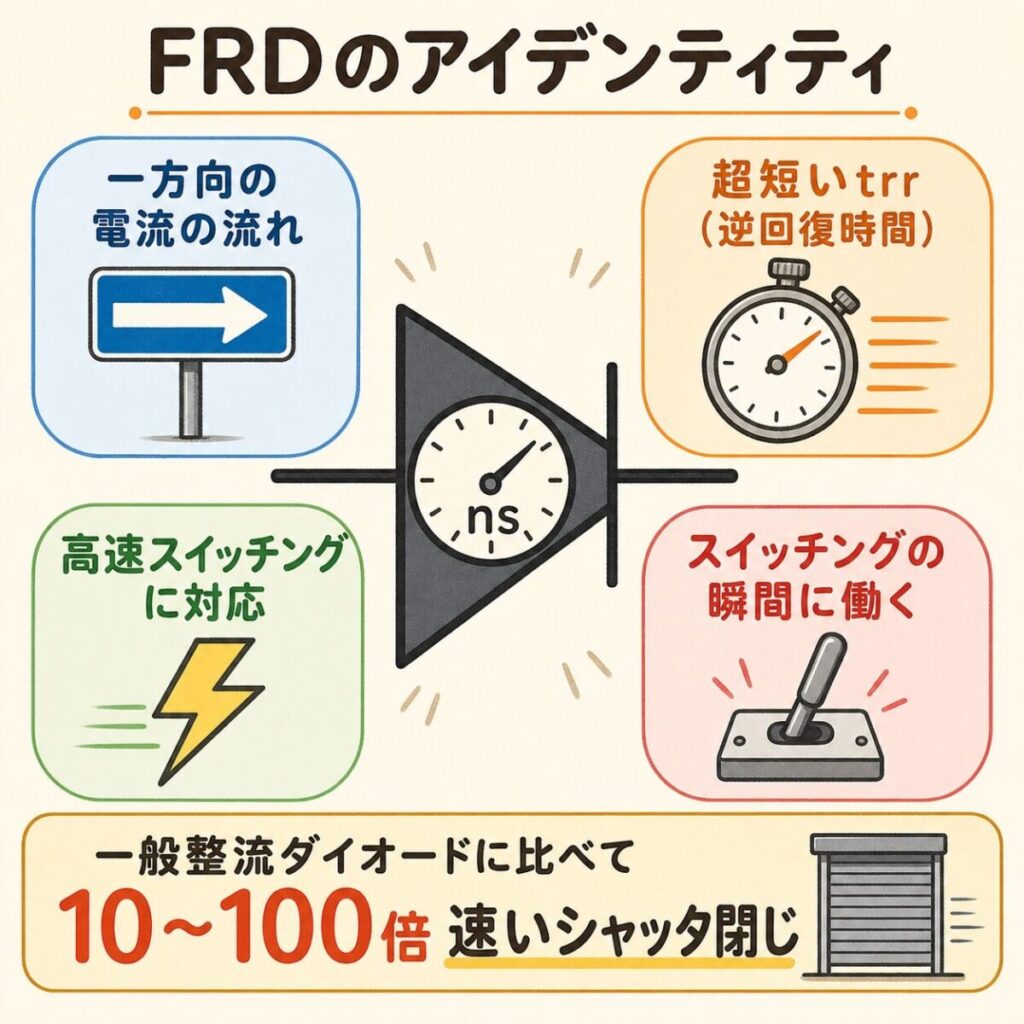

一般整流ダイオードの10〜100倍速くシャッターを閉められます。
ダイオードの基本は「電気の一方通行」でしたよね。でも、本当は「切り替わる瞬間、ちょっとだけ逆に流れる」という弱点があります。
スイッチング電源やインバータのように、1秒間に数万回〜数十万回も電流の向きが切り替わる回路では、この「ちょっとだけ逆流」が積み重なって大損失・大発熱になります。
そこで登場するのが、逆流時間（trr）を短くしたファストリカバリダイオード（FRD）です。
FRD = 高速スイッチングのための「閉まるのが速いシャッター」
そもそも、ダイオードに「速度」って必要なの？
「ダイオードは電気の一方通行」と習います。確かに、基本はそうです。でも、実は切り替わる瞬間に短い時間だけ、逆方向に電流が流れます。

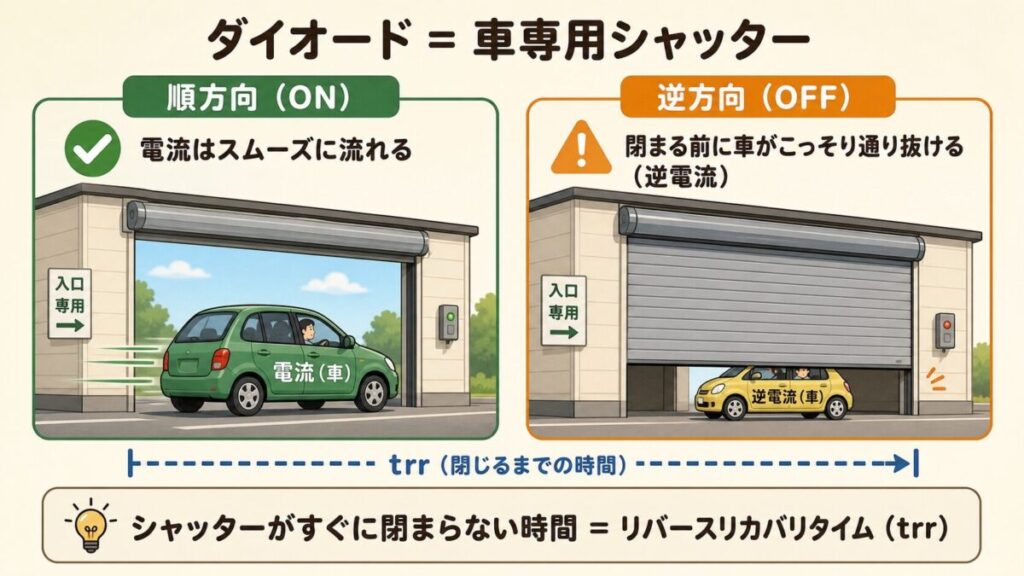

🚪 イメージ：駐車場のシャッター
ダイオードを「車専用の入口シャッター」だとイメージしてください。
- 順方向（ON）：シャッターが開いて、車（電流）がスイスイ通る
- 逆方向（OFF）：シャッターが閉まって、車は通れない
ところが現実のシャッターは、「閉めろ！」のボタンを押してもすぐには閉まりません。少し時間がかかります。その間に、本来は通っちゃいけない車（=逆方向電流）が、ちょっと通り抜けてしまうのです。
trr = reverse recovery time（リバース・リカバリー・タイム）
日本語では「逆回復時間」と呼びます。これが短いほど、優秀なダイオードです。

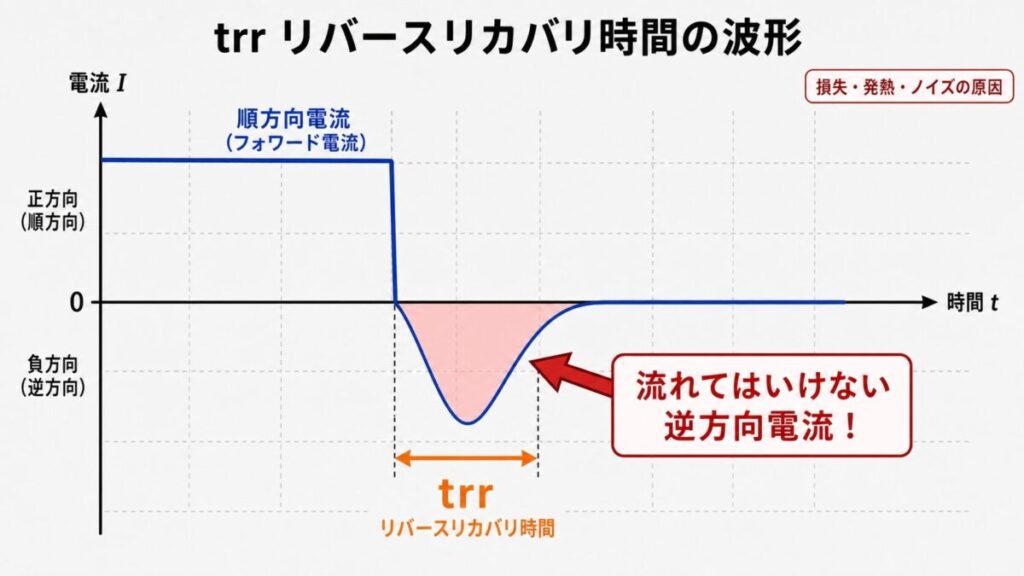

trr（逆回復時間）を波形で見てみよう
ダイオードに流れる電流を、時間軸で見るとこうなります。
電流 I ↑ + │━━━━━━━━━┓ ← 順方向に電流が流れている │ ┃ 0 │──────────┃─────────────────→ 時間 t │ ┃ ┌──┐ │ ┗━━━┘ │ ← 切り替わった瞬間、逆方向に流れちゃう！ − │ └──┘ │ ←trr→ ← この時間が「逆回復時間」
本来なら、電流の向きが切り替わった瞬間に「ピタッ」と0になってほしい。でも実際は、マイナス側にちょっと飛び出してから、ようやく0に戻ります。
この「マイナス側に飛び出している時間」がtrr（逆回復時間）です。
trrの間は、本来通したくない逆方向電流が流れてしまっている=「ロス」「発熱」「ノイズ」の原因になります。だから、trrは短ければ短いほど良いのです。

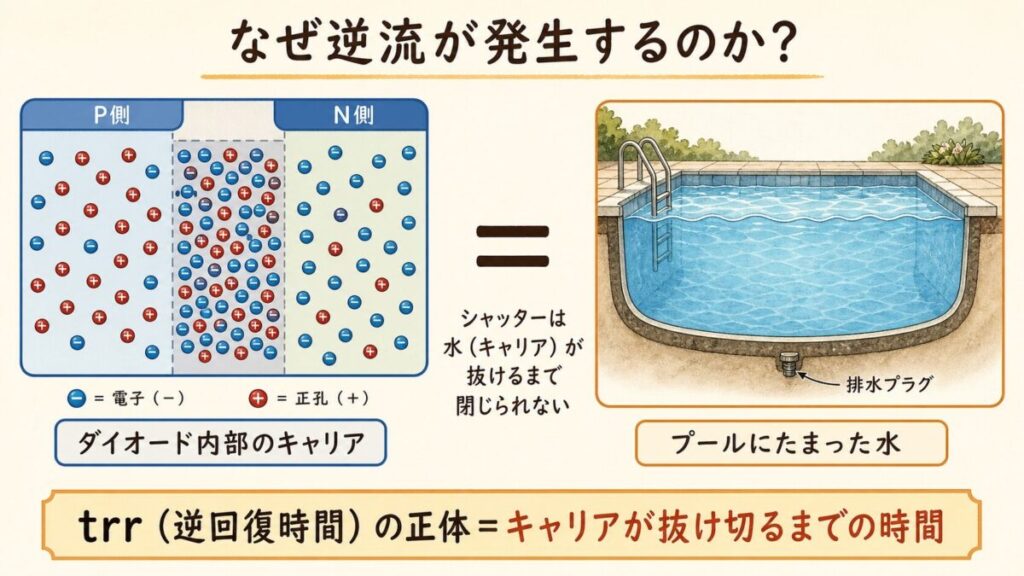

なぜ「逆流」が起きるのか？（中身の物理）
「シャッターがすぐ閉まらない」理由を、もう少し物理で説明します。覚えなくてもOKですが、知っておくと選定で迷わなくなります。
🏊 イメージ：プールに溜まった水
ダイオードがONのとき、内部のPN接合には「キャリア（電子・正孔）」がたくさん溜まっています。これをプールに溜まった水だと思ってください。
ON時：プールに水がいっぱい
PN接合にキャリアがビッシリ溜まっている状態。電流がスイスイ流れる。
OFFにした瞬間
プールの水（キャリア）を全部抜くまで、シャッターは閉まらない。この「水抜き時間」がtrr。
つまりtrrとは、「内部に溜まったキャリアを掃き出すのに必要な時間」のことです。
ファストリカバリダイオードは、この「キャリアの抜けを速くする工夫」がされています。具体的には、半導体に金（Au）や白金（Pt）を混ぜて「キャリアがすぐ消えるように」しているのです。
「FRDは特殊な不純物を混ぜてキャリア寿命を短くしている」と覚えればOKです。詳細な物理は、設計選定では基本的に不要です。

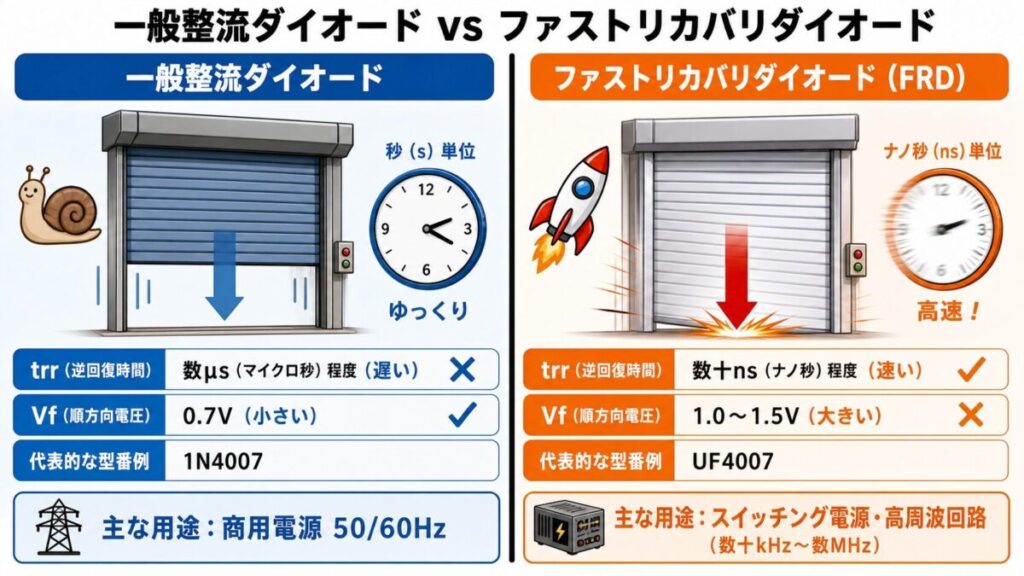

一般整流ダイオード vs ファストリカバリダイオード
両者の違いを、一覧表で整理します。
| 項目 | 一般整流ダイオード | ファストリカバリ（FRD） |
|---|---|---|
| trr（逆回復時間） | 数μs（マイクロ秒） 遅い 🐢 |
数十〜数百ns（ナノ秒） 速い 🚀 |
| Vf（順方向電圧降下） | 0.7V前後（小さい） | 1.0〜1.5V（やや大きい） |
| 用途 | 商用電源（50/60Hz）の整流 | スイッチング電源、インバータ |
| 価格 | 安い 💰 | やや高い 💰💰 |
| 代表型番 | 1N4007、S1Mなど | UF4007、RFN10TF6Sなど |
「1N4007」=遅い（一般整流）
「UF4007」=速い（U=Ultra Fast）
型番の頭文字に「U」「F」「R」が付いていたら、高速タイプの可能性大です。
【最重要】Vf vs trrの「トレードオフ」
ここがFRD選定の最大のポイントです。データシートを見ながら何度も悩むことになるので、しっかり押さえましょう。
ダイオードは、「Vfが小さい」と「trrが短い」を両立できません。
片方を取れば、もう片方が悪化します。これが「Vf vs trrのトレードオフ」です。

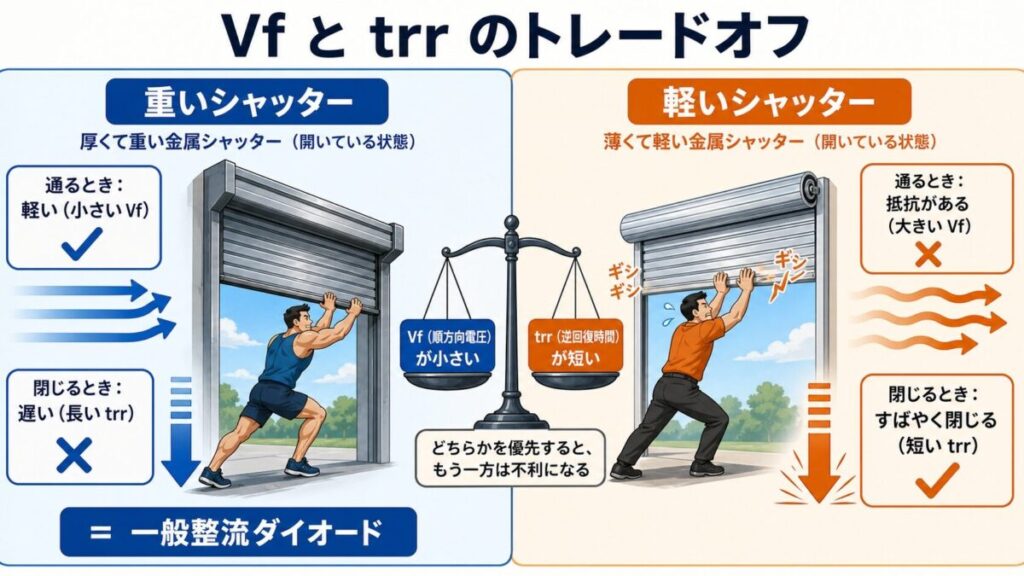

🚪 イメージ：シャッターの「重さ」と「速さ」
さっきのシャッターのたとえで考えてみましょう。
重いシャッター
- 通すとき：軽く通せる（Vfが小さい）
- 閉めるとき：重いから時間がかかる（trrが長い）
↑ 一般整流ダイオード
軽いシャッター
- 通すとき：摩擦で抵抗あり（Vfが大きい）
- 閉めるとき：パッと閉まる（trrが短い）
↑ FRD
つまり、「Vfが小さい=導通損失が少ない」のは嬉しいですが、その代わり「trrが長い=スイッチング損失が大きい」になります。逆もしかり。
どちらを優先するかは、使う回路次第です。

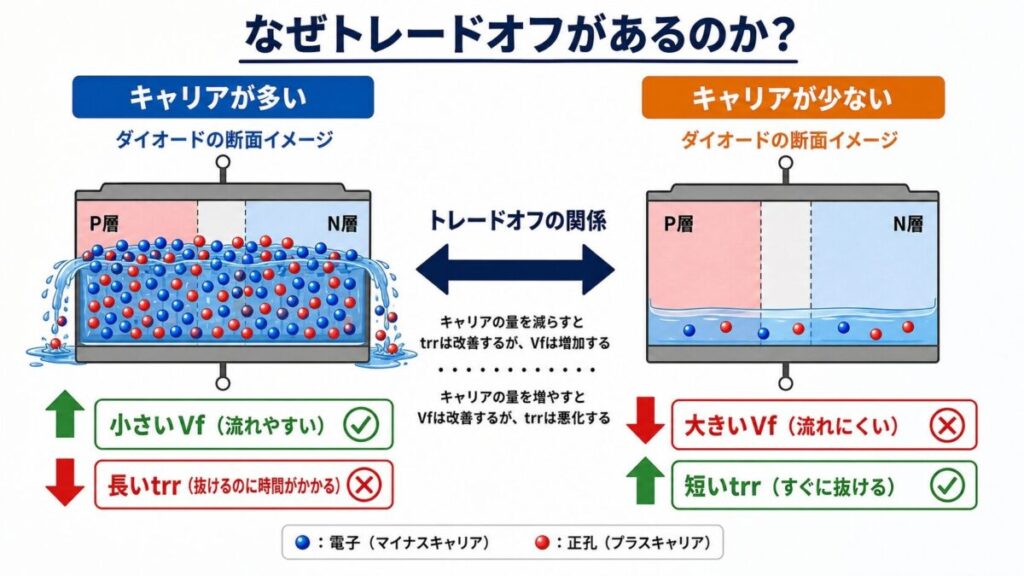

なぜトレードオフになるのか？（物理の理由）
さっきの「プールの水」のたとえで思い出してください。
→ 順方向にたくさんの電流が流れる（Vfが小さい）
→ でも、抜くのに時間がかかる（trrが長い）
→ あまり溜まってないから、抜くのが速い（trrが短い）
→ でも、ONのとき流れにくい（Vfが大きい）
物理的に「キャリアの量」が、Vfとtrrを同時に決めています。
だから、両方を完璧に良くすることは原理的にできません。これが「半導体の宿命」です。

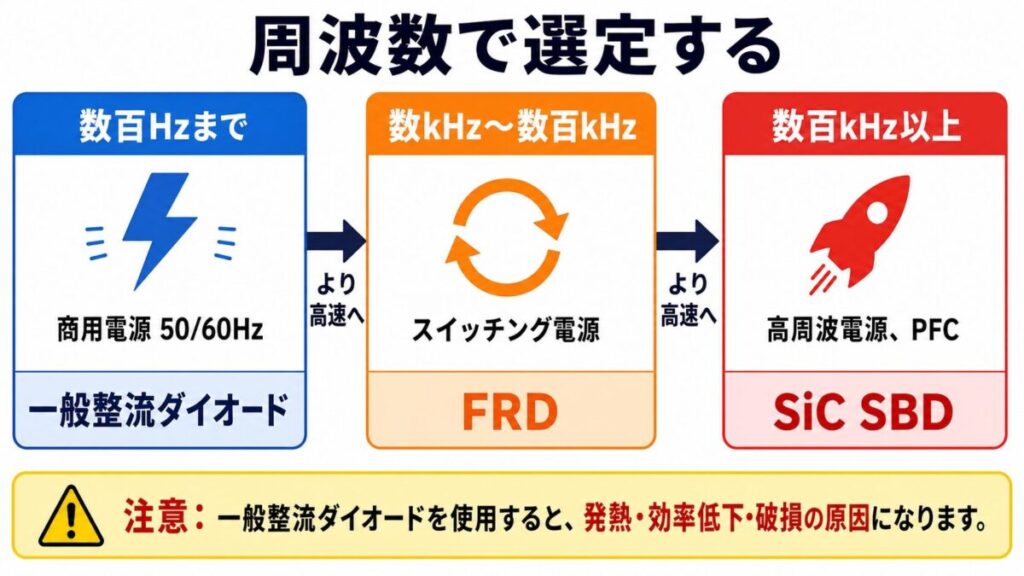

実務での選び方：Vf重視？trr重視？
判断基準はシンプルです。「スイッチング周波数」で決めましょう。
| スイッチング周波数 | 優先すべきパラメータ | 適したダイオード |
|---|---|---|
| 〜数百Hz （商用電源50/60Hzなど） |
Vfを最小化 （trrは気にしなくてOK） |
一般整流ダイオード |
| 数kHz〜数百kHz （スイッチング電源など） |
trrを短く （Vfはバランス） |
FRD / Ultra Fast |
| 数百kHz以上 （高周波電源、PFCなど） |
trrを極限まで短く | SiC SBD（炭化ケイ素ショットキー） |
「Vfが小さいから」という理由だけで、スイッチング電源に一般整流ダイオードを使うと、trrが長いせいでスイッチング損失が爆発的に増加し、ダイオードが熱で壊れます。
必ず「使う周波数」で判断してください。

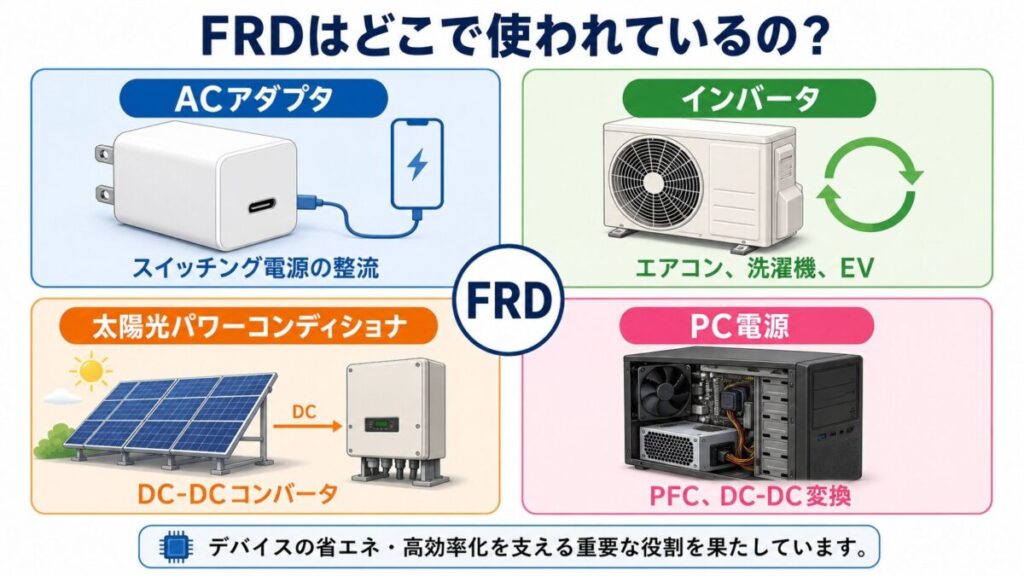

FRDはどこで使われている？具体例
身の回りのどこにFRDが入っているか、見ていきましょう。
ACアダプター
スマホやノートPCの充電器の中。スイッチング電源の二次側整流に使用。
インバータ
エアコン、洗濯機、EV用モーター駆動。フリーホイールダイオードとして必須。
太陽光パワコン
DC-DCコンバータ部で大電流・高周波の整流に使われる。
PCの電源
PFC回路やDC-DCコンバータの二次側に使用。効率に直結。
「最近はFRDの代わりにSiC ショットキーバリアダイオード（SiC SBD）を使う設計が増えています」。SiC SBDはそもそも「逆回復現象がほぼ起きない」という反則的な特性を持っているからです。ただし価格は数倍するので、コストとの兼ね合いで選びましょう。

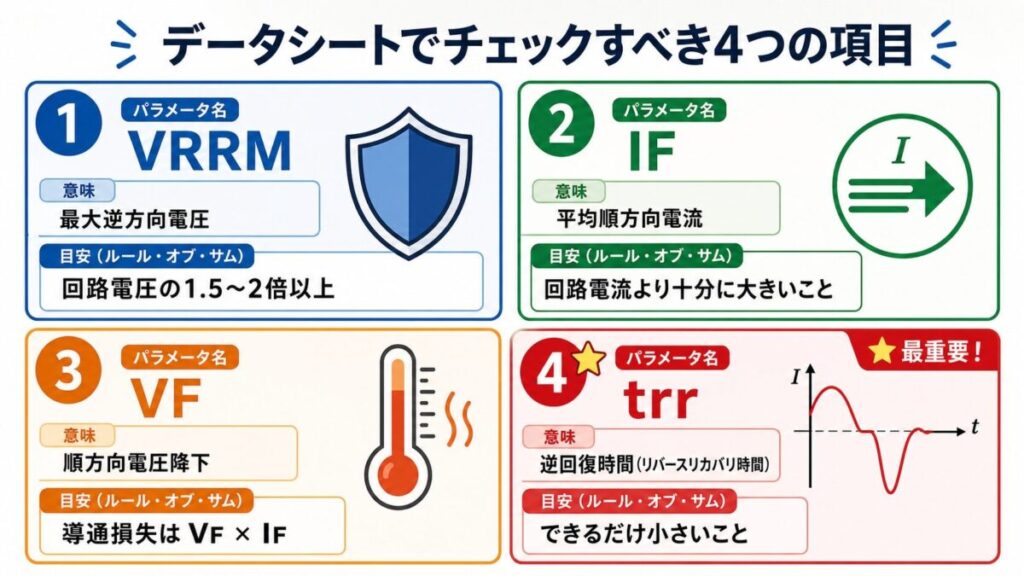

データシートで確認すべき4項目
FRDのデータシートで、最低限チェックすべきパラメータはこれです。
「何ボルトまで逆方向の電圧に耐えられるか」。回路の最大電圧の1.5〜2倍以上を選ぶのが鉄則。
「平均で何アンペアまで流せるか」。回路の電流より十分大きいものを選ぶ。
「ONのとき、何ボルトの電圧降下があるか」。導通損失=VF × IF で発熱量が決まる。
FRD選定の核心パラメータ。スイッチング周波数の1/10以下のtrrを選ぶのが目安。
100kHzのスイッチング電源で使うなら、周期は10μs。trrはその1/10以下、つまり1μs以下が目安。実際は50〜100nsクラスのFRDを使うのが一般的です。

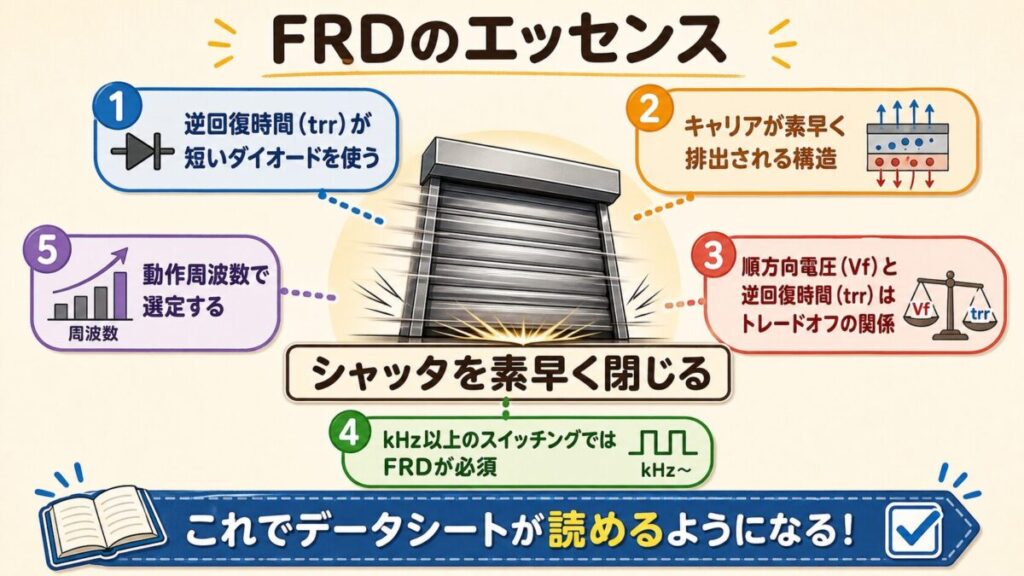

まとめ：FRDの本質は「シャッターを速く閉める」こと
今回の内容を整理します。
- FRD= 逆回復時間（trr）が短いダイオード。シャッターを高速で閉められる
- 逆流が起きるのは、内部に溜まったキャリアを抜くのに時間がかかるから
- Vfとtrrはトレードオフ。両方を完璧にすることは物理的にできない
- 使う回路のスイッチング周波数で、どちらを優先するか決める
- kHz以上の高速スイッチングでは、必ずFRD（またはSiC SBD）を選ぶこと
これで設計レビューで「ファストリカバリを使って」と言われても、なぜFRDが必要なのか、データシートのどこを見ればいいのかが判断できるようになったはずです。
次は、FRDと並んで高速ダイオードの代表格である「ショットキーバリアダイオード（SBD）」を学んでみてください。FRDとは違うアプローチで「逆流問題」を解決した、面白いダイオードです。
