先輩から「この回路、整流ダイオード選んでおいて」と言われた田中さん。Bing で検索すると、「Vf」「trr」「IF」「VRRM」…見たことない記号が大量に並んでいて、頭が真っ白になりました。
「ダイオードって、向きを揃えて回路に入れるだけじゃないの…？こんなに種類があるの…？」
そんなあなたのために、この記事を書きました。整流ダイオードを選ぶときに本当に見るべきパラメータは、たった4つだけです。それさえ覚えれば、明日からデータシートが読めるようになります。
- 「Vf・trr・IF・VRRM…記号が多すぎて頭に入らない」
- 「メーカーのデータシートが英語＋数式で諦めた」
- 「整流ダイオードとFRD、何が違うのか説明できない」
- 「ダイオードを選んで回路に入れたら、なぜか発熱した・壊れた」
- 整流ダイオードを選ぶ「たった4つの数字」
- Vf・trrの意味を「改札ゲート」でイメージで理解する方法
- 一般整流とFRDの違いと使い分け
- データシートの読み方とNG選定の見抜き方
結論を先に言います。整流ダイオードを選ぶときは、① 耐圧（VRRM）② 電流（IF）③ 順電圧（Vf）④ 逆回復時間（trr）の順番でチェックすれば失敗しません。
そもそも「整流ダイオード」って何をする部品？

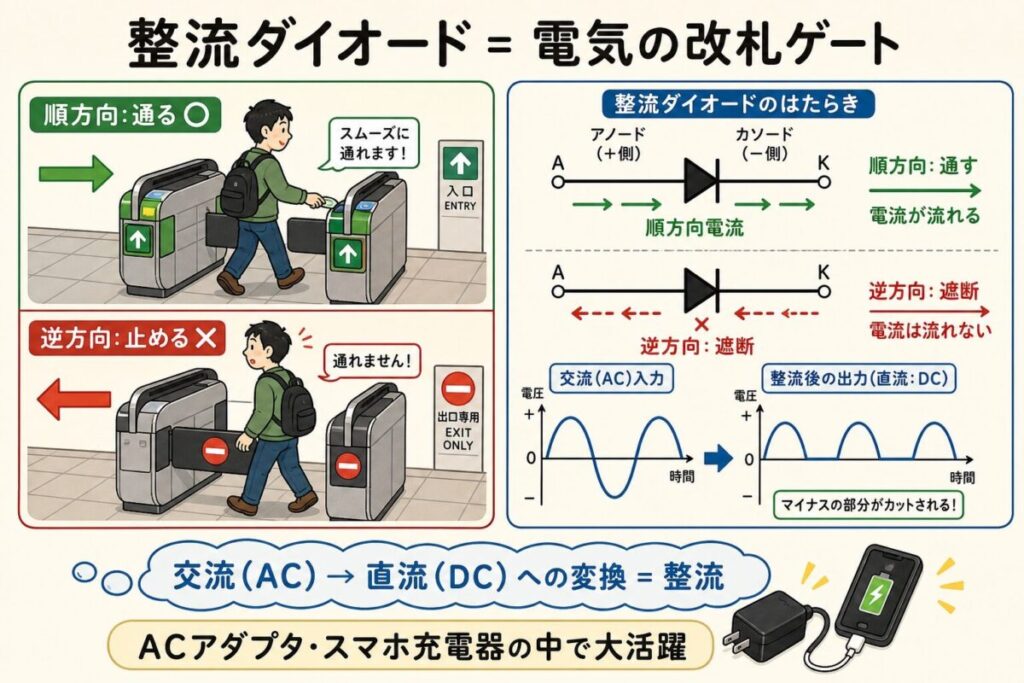

整流ダイオードは、「電気の改札ゲート」です。
駅の改札を思い浮かべてください。改札は「入る人」だけを通して、「逆走する人」は止めますよね。整流ダイオードもまったく同じで、順方向の電流は通すが、逆方向の電流は止めるという働きをします。
交流（行ったり来たりする電気）を、直流（一方向だけの電気）に変換する。これが「整流」。
スマホの充電器、ACアダプタ、LED照明…身の回りの「コンセントから電気を取る機器」には、必ず整流ダイオードが入っています。
「整流ダイオード」と「ただのダイオード」は基本的に同じものです。電源回路で交流を直流に変える用途で使うとき、特に「整流ダイオード」と呼びます。

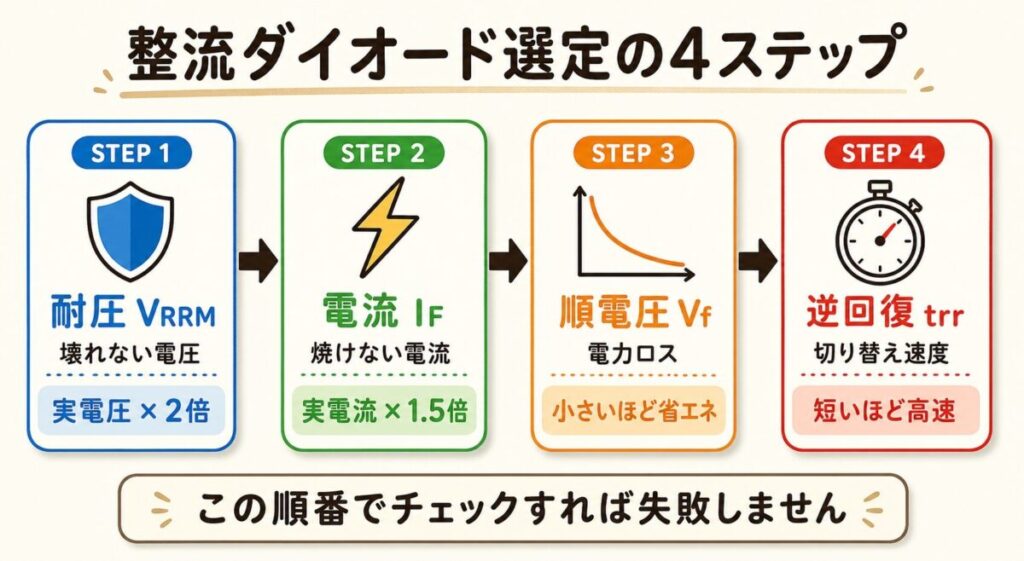

整流ダイオードを選ぶ「4つのステップ」全体像
本題に入る前に、これから何をするのかを地図で示しておきます。整流ダイオードの選定は、この4ステップだけです。
この順番が大切です。STEP1・2は「壊れないか」、STEP3は「効率」、STEP4は「速度」をチェックします。次のブロックから1つずつ詳しく見ていきます。
【STEP 1】耐圧 VRRM ─ 「壊れない電圧」を確認する

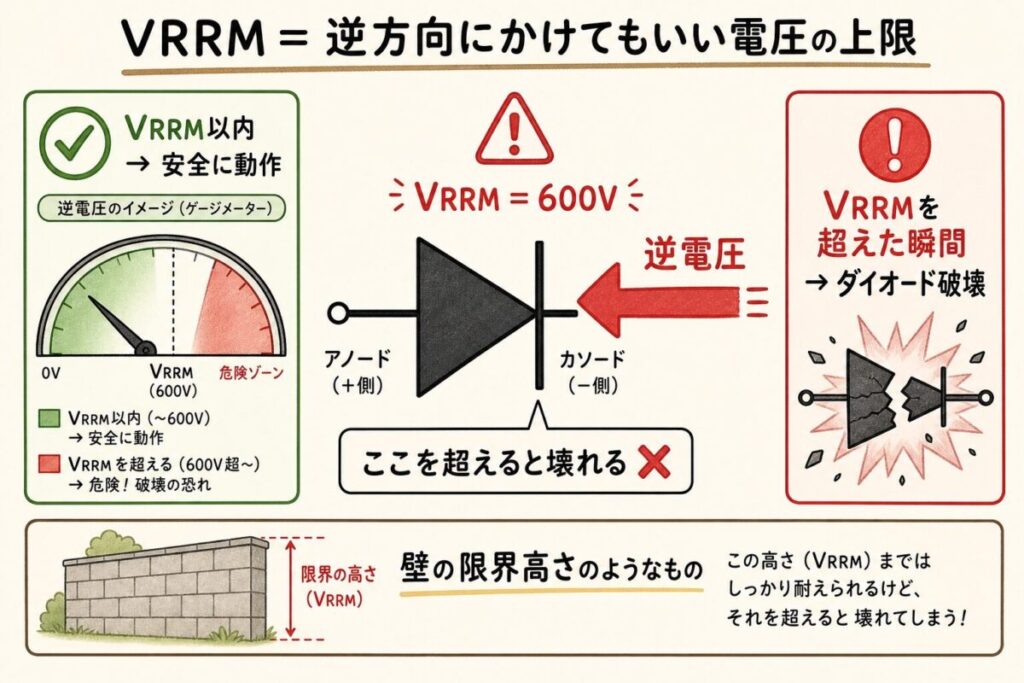

VRRM とは「逆方向にかかる電圧の上限」
VRRM（最大繰り返し逆方向電圧）は、ダイオードに「逆向きにかけてもいい電圧の限界値」です。これを超えると、ダイオードは壊れます。

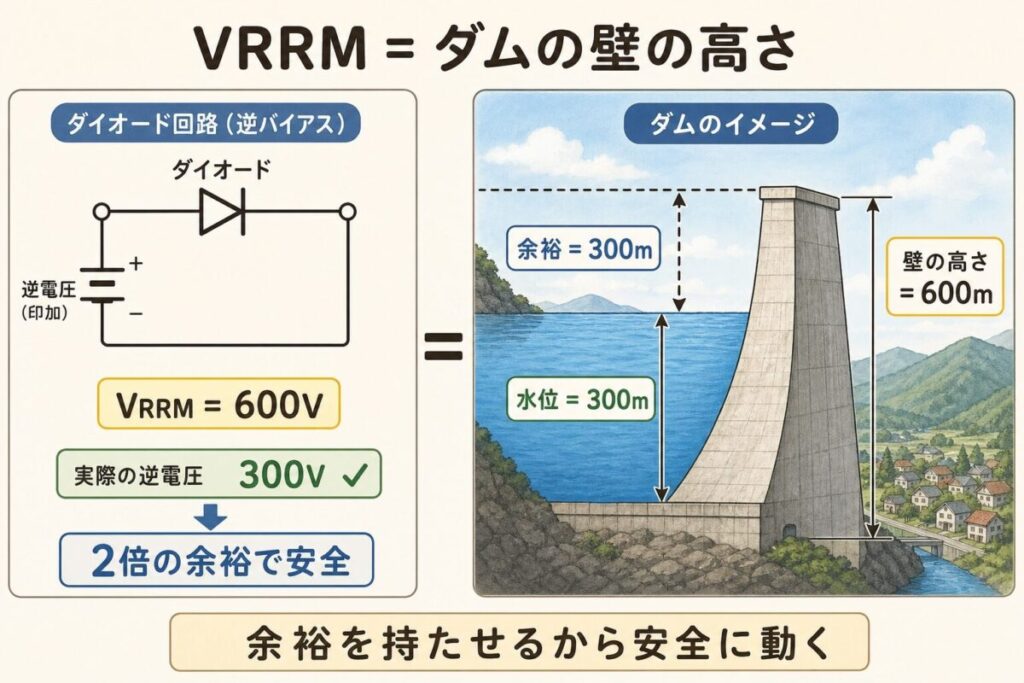

イメージは「ダムの壁の高さ」です。
ダイオードは「ダムの壁」のようなもの。順方向（下流側）には水を流しますが、逆方向（上流側からの水圧）は壁で止めます。
でも、壁にも「耐えられる高さ」があります。例えば「100mまでの水位なら耐える」というダムに、150mの水位がかかったら…壁は決壊して壊れます。
これと同じで、VRRM=600V のダイオードに 800V の逆電圧がかかると壊れます。
VRRM の選び方の鉄則：「実際の電圧 × 2倍」
回路にかかる逆電圧が 100V なら、VRRM は 200V 以上のダイオードを選びます。これが業界の常識です。
実際の回路では「スパイク」と呼ばれる一瞬の高電圧が発生することがあります。100Vの回路でも、瞬間的に150〜180Vくらいの電圧が出る場面が普通にあります。安全マージンとして2倍にしておくのです。
| 回路の逆電圧 | 選ぶVRRM | 例 |
|---|---|---|
| 5V〜12V | 50V〜100V | USB機器など |
| 24V〜48V | 100V〜200V | 産業機器 |
| 100V系（AC100V） | 400V〜600V | 家電のACアダプタ |
| 200V系（AC200V） | 600V〜1000V | 産業用電源 |
【STEP 2】電流 IF ─ 「焼けない電流」を確認する

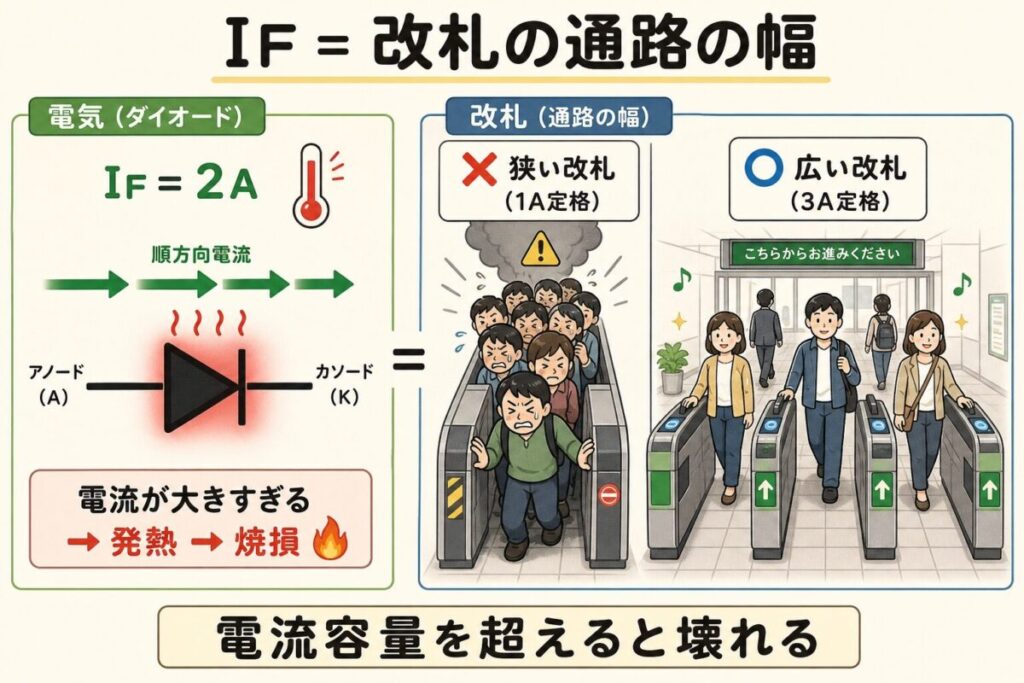

IF とは「流していい電流の上限」
IF（順方向電流）は、ダイオードに「流していい電流の最大値」です。これを超えると、ダイオードは発熱で焼けます。
改札の通路の幅を想像してください。幅が狭い改札（小さなダイオード）に、たくさんの人（大電流）が一気に押し寄せたら…改札は壊れます。
人気の駅には大きな改札が必要なように、大電流が流れる回路には大容量のダイオードが必要です。
IF の選び方：「実際の電流 × 1.5〜2倍」
回路に流れる電流が 1A なら、IF は 1.5A 〜 2A 以上のダイオードを選びます。
データシートに書かれているIFは「ギリギリの値」です。実際にギリギリで使うと、温度が少し上がっただけで壊れます。1.5〜2倍の余裕を持たせるのが安全です。

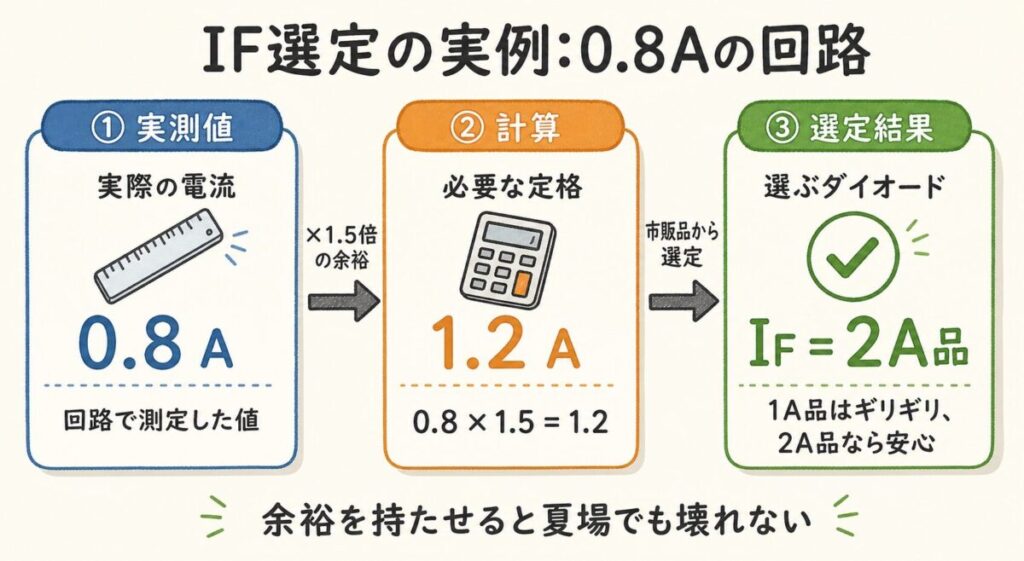

あるACアダプタ回路で、整流ダイオードに 0.8A の電流が流れるとします。
0.8A × 1.5倍 = 1.2A 以上のIF を持つダイオードを選ぶ
市販品なら 1A品はギリギリ、2A品なら安心
こうすれば、夏場で周囲温度が上がっても壊れません。
【STEP 3】順電圧 Vf ─ 「効率を決める」最重要パラメータ

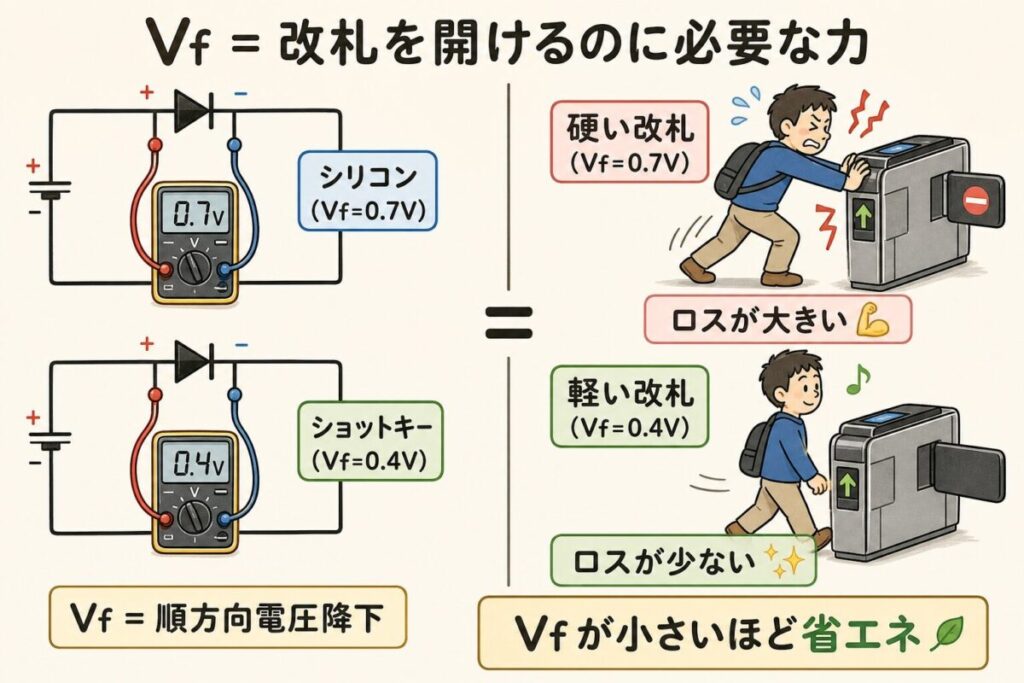

Vf とは「電流を通すときに失う電圧」
Vf（順方向電圧降下）は、ダイオードに電流が流れているときに、ダイオードの両端にできる「電圧の差」です。
改札を通るとき、軽く押せばスッと開く改札もあれば、力いっぱい押さないと開かない硬い改札もありますよね。
Vfは、その「改札を開けるのに必要な力（電圧）」のこと。Vfが小さいほど少ない力で開く＝電気のロスが少ないということです。
- シリコン整流ダイオード：約 0.7V
- ファストリカバリダイオード（FRD）：約 0.8〜1.2V
- ショットキーバリアダイオード（SBD）：約 0.3〜0.5V

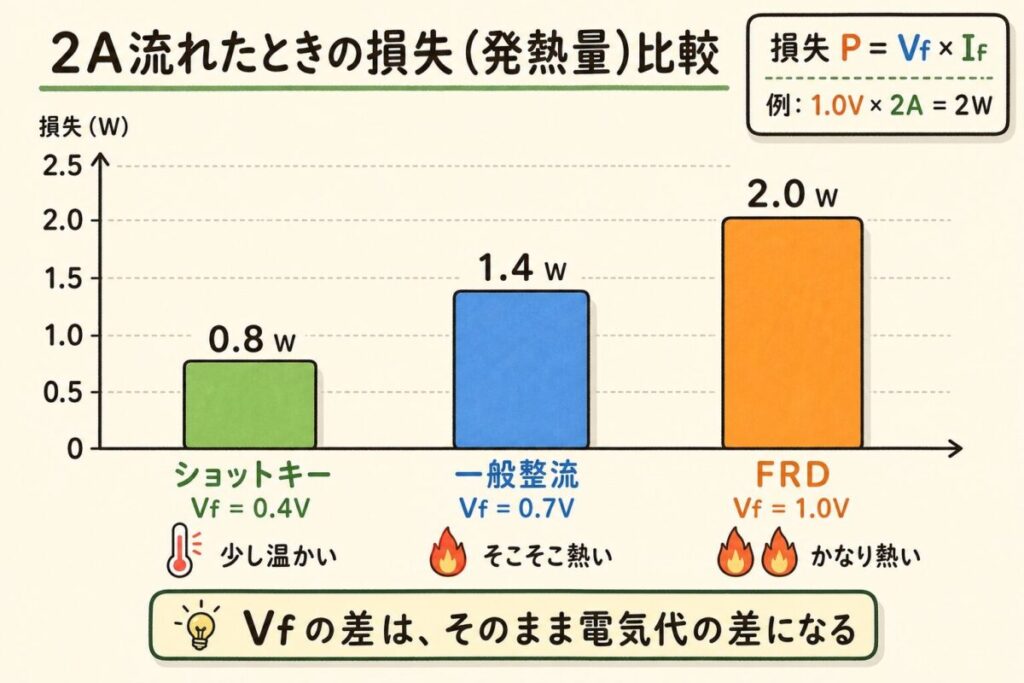

Vfが大きいと、どれくらいロスが出る？
ダイオードで失われる電力は、たった1つの式で計算できます。
損失 P = Vf × If
（電圧降下 × 流れる電流）
たとえば、2A流れる回路で考えてみましょう。
| ダイオード種類 | Vf | 損失（2A時） | 熱の量 |
|---|---|---|---|
| 一般整流 | 0.7V | 1.4W | そこそこ熱い |
| FRD | 1.0V | 2.0W | かなり熱い |
| ショットキー | 0.4V | 0.8W | 少し温かい |
この「1〜2W」の差は、毎日24時間動く機器だと年間で数十kWhの電気代の差になります。だから「Vfをいかに下げるか」が、電源設計者の腕の見せ所なんです。
【STEP 4】逆回復時間 trr ─ 「切り替えの速さ」を決める数字

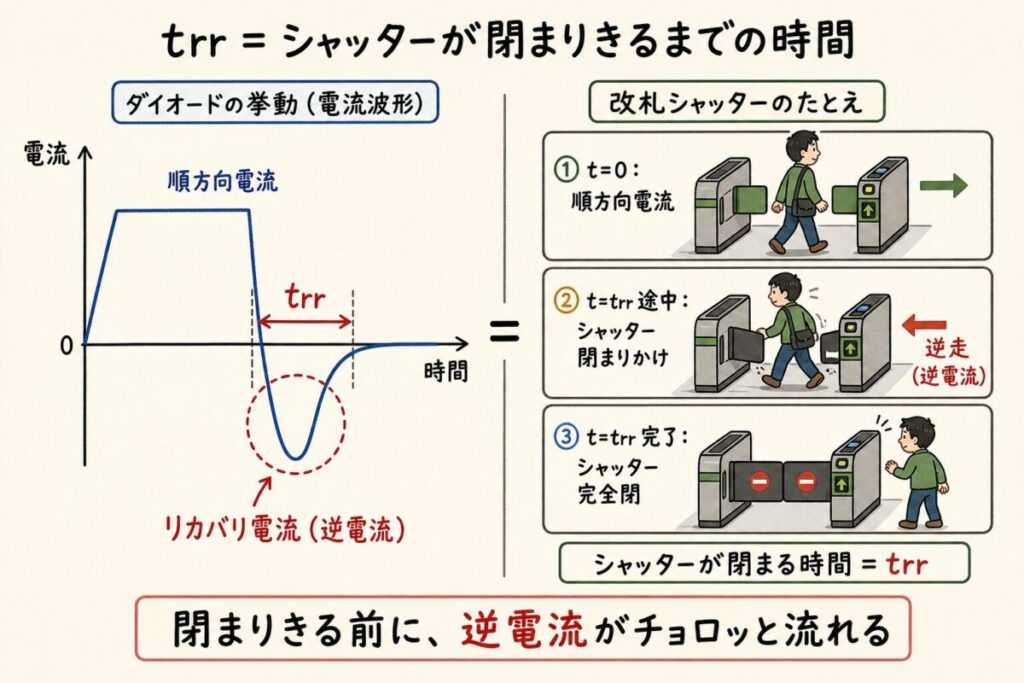

trr とは「ダイオードが止まるまでの時間」
trr（逆回復時間）は、ダイオードが「電流を流していた状態から、止める状態に切り替わるまでの時間」です。
自動改札のシャッターを想像してください。改札を通った瞬間、シャッターが「ガシャン」と閉まりますよね。
でも、シャッターが閉まるまでに0.1秒かかるとしたら、その間に逆走する人がスルッと通り抜けてしまうかもしれません。trrは、この「シャッターが閉まりきるまでの時間」のことです。

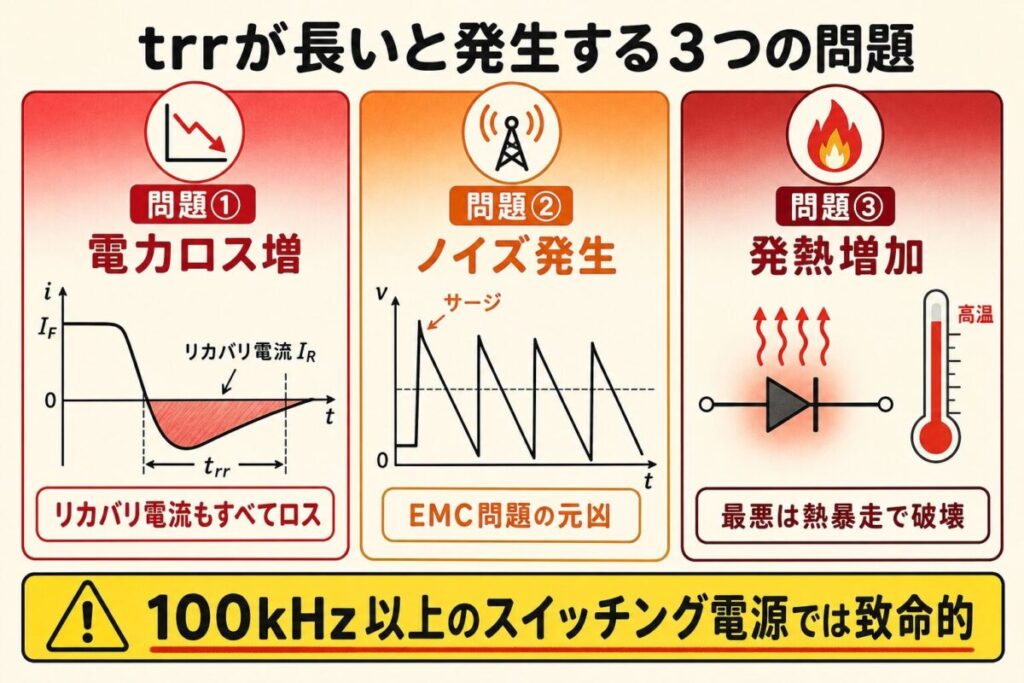

trr が長いと何が困るのか？
trrが長いと、逆電圧がかかった瞬間に「本来流れないはずの逆電流」が一瞬だけ流れます。これを「リカバリ電流」と呼びます。
電力ロスが増える
逆方向に流れる電流もすべてロス。スイッチング周波数が高いほど、この損失は無視できなくなります。
ノイズが発生する
リカバリ電流が急に止まる瞬間、大きなサージ電圧が発生。EMC問題の元凶になります。
発熱が増える
ロスは熱になります。最悪の場合、ダイオードが熱暴走して壊れます。
スイッチング周波数が高い回路（100kHz以上）では、trrが長いダイオードを使うと致命的です。必ずFRDなど高速タイプを選びましょう。

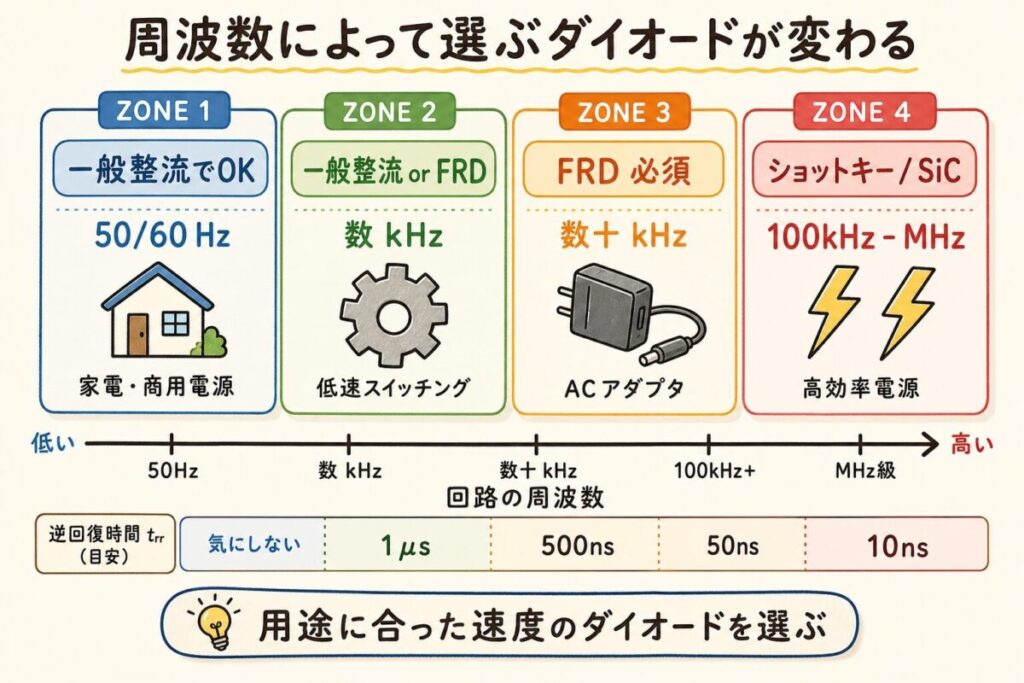

回路の周波数別「選ぶべきtrr」の目安
| 回路の周波数 | 用途例 | 必要なtrr | 選ぶ種類 |
|---|---|---|---|
| 50/60Hz | 商用電源の整流 | 気にしなくてOK | 一般整流 |
| 数kHz | 低速スイッチング | 1μs 程度 | 一般整流 or FRD |
| 数十kHz | ACアダプタ | 500ns 以下 | FRD |
| 100kHz〜 | 高効率電源 | 50ns 以下 | 超高速FRD or ショットキー |
| MHz級 | 高周波電源 | 10ns 以下 | SiCショットキー |

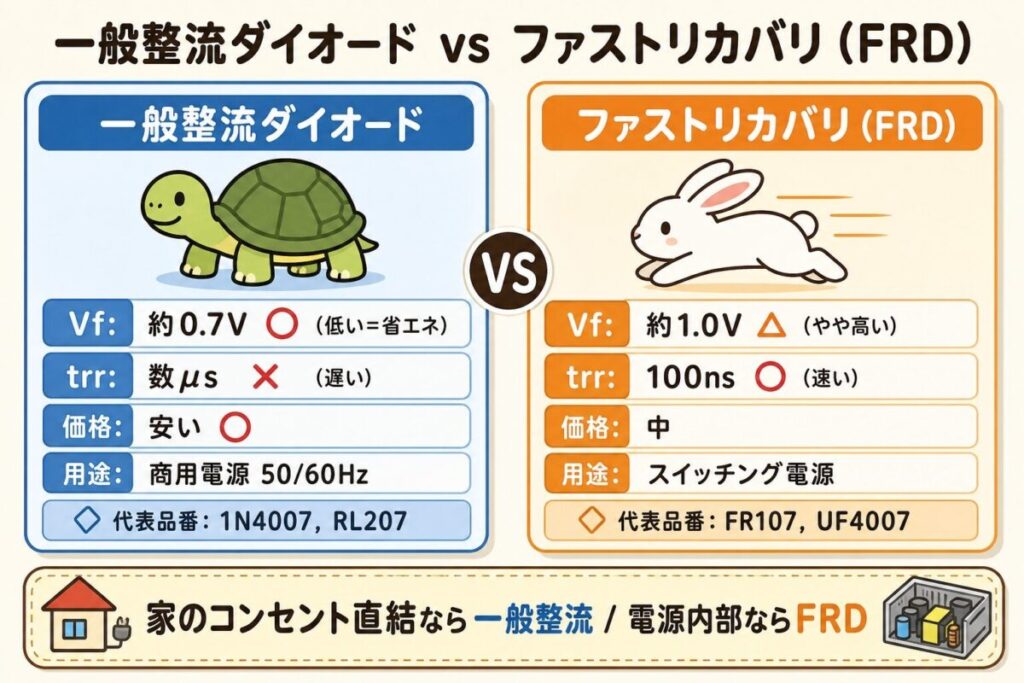

ファストリカバリダイオードと一般整流の違い
「一般整流ダイオード」と「FRD」の違いを完全比較
整流ダイオードには大きく分けて「一般整流」と「ファストリカバリダイオード（FRD）」があります。設計レビューで「これってFRD？」と聞かれて困らないように、違いを整理しておきましょう。
一般整流ダイオード
- Vf：約0.7V（低い＝省エネ）
- trr：数μs（遅い）
- 価格：安い
- 用途：商用電源（50/60Hz）の整流
- 代表品番：1N4007, RL207など
ファストリカバリ（FRD）
- Vf：約0.8〜1.2V（やや高い）
- trr：50〜500ns（速い）
- 価格：中
- 用途：スイッチング電源（数十kHz以上）
- 代表品番：FR107, UF4007など
「家のコンセント（50/60Hz）から取る部分」＝一般整流、「スイッチング電源の内部」＝FRD と覚えるのが簡単です。

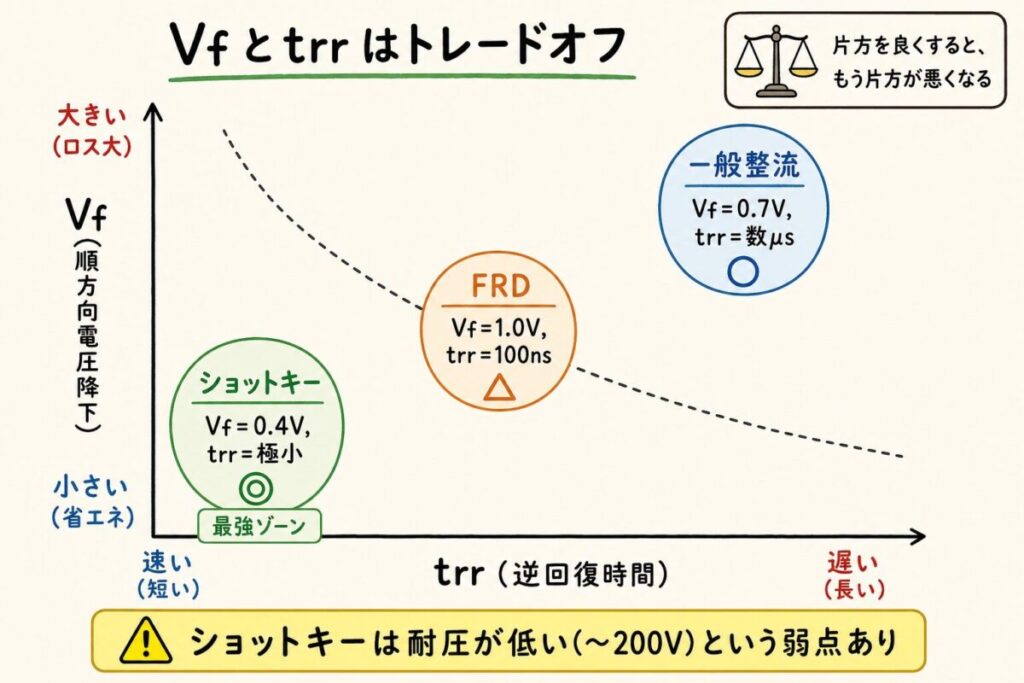

【超重要】Vfとtrrは「あちらを立てればこちらが立たず」の関係
ここがダイオード選定の最大のポイントです。Vfとtrrは、同時に良くすることができないという性質があります。
「Vfを小さくしたい（=省エネ）」 vs 「trrを短くしたい（=高速）」
片方を良くすると、もう片方が悪くなる。物理的な制約があるため、どちらかを優先する選択が必要です。
| タイプ | Vf（電圧降下） | trr（速度） | 向いている用途 |
|---|---|---|---|
| 一般整流 | 小（0.7V） |
遅い（数μs） × |
低周波・省エネ重視 |
| FRD | 中（1.0V） △ |
速い（100ns） |
中周波・バランス重視 |
| ショットキー | 超小（0.4V） ◎ |
超速（〜ns） ◎ |
高周波・低電圧 |
「Vfも小さい、trrも速い」と聞くと最強に見えますが、ショットキーには弱点があります。「耐圧が低い（〜200V程度まで）」「漏れ電流が大きい」という制約があり、すべての場面で使えるわけではないのです。

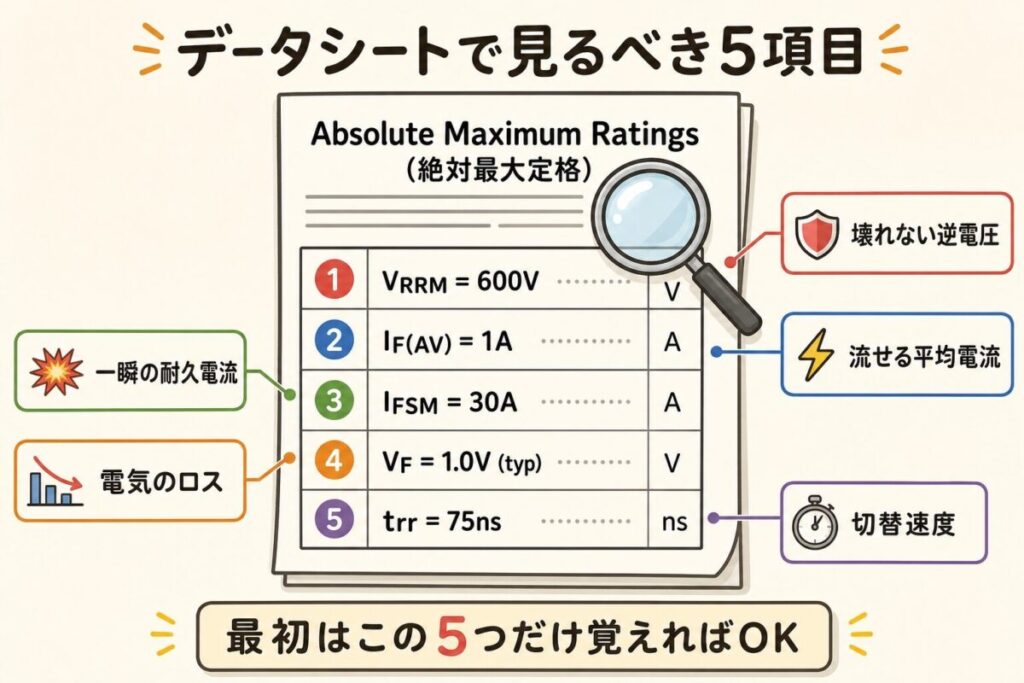

データシートの読み方｜「絶対最大定格」の5つの数字だけ覚える
メーカーのデータシートは英語＋数式だらけで威圧感がありますが、最初に見るべき場所は決まっています。それが「絶対最大定格（Absolute Maximum Ratings）」の表です。
| 記号 | 意味 | 何を見るか |
|---|---|---|
| VRRM | 最大繰り返し逆方向電圧 | 壊れない逆電圧の上限 |
| IF (AV) | 平均順方向電流 | 流せる電流の平均値 |
| IFSM | サージ順方向電流 | 一瞬だけ耐えられる電流 |
| VF | 順方向電圧降下 | 電気のロスの大きさ |
| trr | 逆回復時間 | 切り替え速度 |
最初はこの5つだけ。他のパラメータ（IR、Cj、PDなど）は、慣れてきてから少しずつ覚えれば大丈夫です。

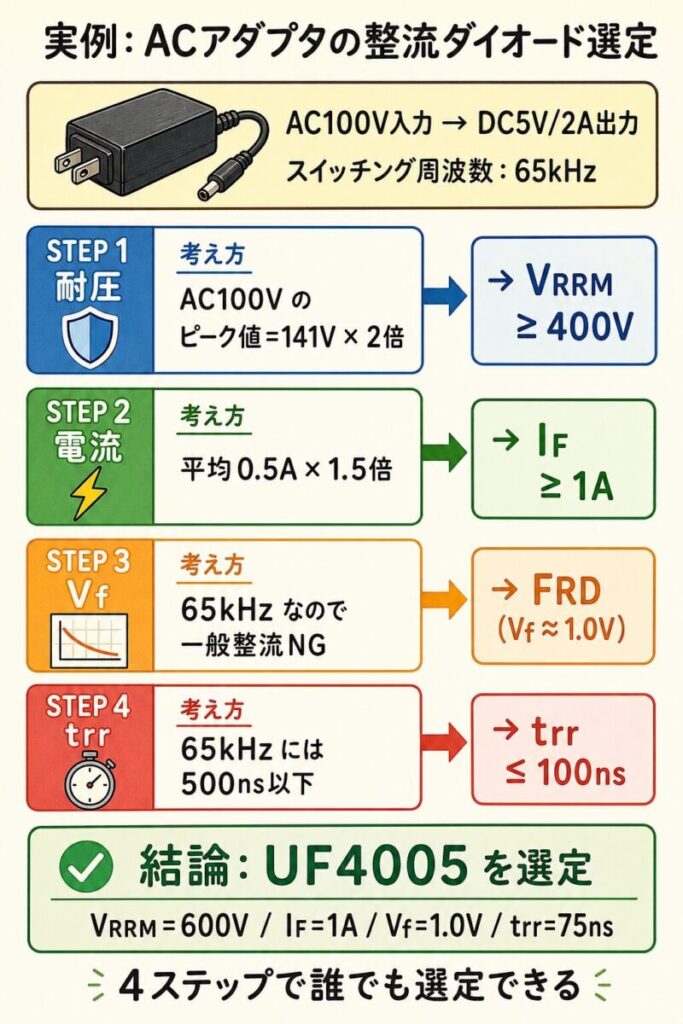

【実践】ACアダプタ回路でダイオードを選んでみる
実際に選定してみましょう。「AC100V入力、出力DC5V/2A、スイッチング周波数 65kHz のACアダプタ」の整流ダイオードを選びます。
AC100Vのピーク電圧は約141V、整流後はその2倍近い電圧が逆方向にかかることがある。
VRRM = 400V以上を選定
出力2Aだが、整流ダイオードに流れるのはパルス状で平均0.5A程度。1.5倍の余裕で
IF = 1A以上を選定
効率を上げたいので、Vfは低めが理想。ただし65kHzなので一般整流は使えない。
FRD（Vf ≈ 1.0V）を選定
65kHzなら 500ns以下が必要。
trr ≦ 100ns のFRDを選定
結論：「VRRM=600V、IF=1A、Vf=1.0V、trr=75ns」のFRD（例：UF4005）を選定
こうやって4つの数字を順番に見れば、誰でもダイオードが選べます。

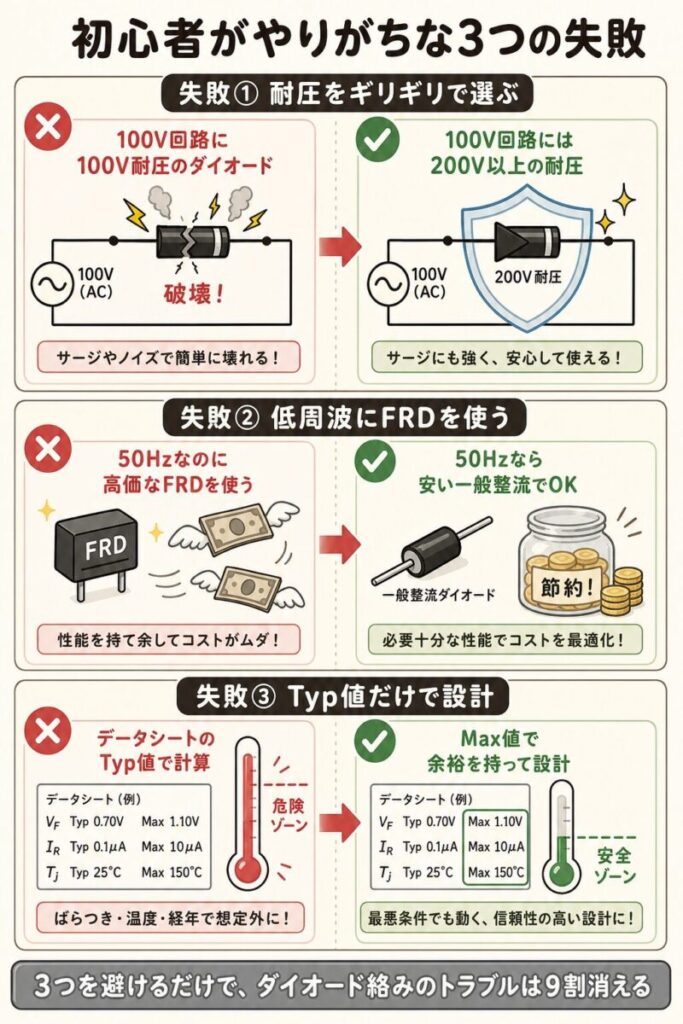

初心者がやりがちな「3つの失敗」と回避法
失敗①：耐圧をギリギリで選んでしまう
「100Vの回路だから100V耐圧で十分」と考えると、必ず壊れます。回路にはスパイクや過渡電圧が発生するため、必ず2倍以上の余裕を取りましょう。
失敗②：低周波回路に高価なFRDを使う
50/60Hzの整流に、わざわざ高速なFRDを使う必要はありません。一般整流の方が安くてVfも低いので、効率面でもメリットがあります。「速い＝偉い」ではないのです。
失敗③：データシートを「Typ」値だけで判断する
データシートには「Typ（典型値）」と「Max（最大値）」があります。設計で使うべきは「Max値」。Typ値で計算すると、実際には熱が想定より出て壊れることがあります。
「Typ値で動いて、Max値で壊れない」が設計の基本。Maxで余裕を持たせて設計しておくと、夏場の高温時にもトラブルが起きません。
回路の電圧や導通を自分の手で確かめるなら、手元にテスターが1台あると便利です。三和電気計器のデジタルマルチメータ（テスター）CD772です。電圧や抵抗などを測れます。
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
回路や基板の設計経験は、メーカーをはじめ多くの企業で求められています。今の職場で経験を積むのも、より広く経験を活かせる職場を探すのも、ひとつの道です。エンジニア向けの転職支援サービスでは、経験を棚卸ししながら求人を探せます。
まとめ：整流ダイオード選定の「4ステップ」を体に染み込ませよう
整流ダイオードの選定は、難しそうに見えて実はシンプルです。「耐圧→電流→Vf→trr」の順番でチェックするだけ。明日からデータシートが怖くなくなります。
- 整流ダイオードは「電気の改札ゲート」。一方向だけ電流を通す
- 選び方の鉄則は「VRRM → IF → Vf → trr」の順
- VRRMは実電圧の2倍、IFは実電流の1.5〜2倍が安全マージン
- VfとtrrはトレードオフOK。用途に応じて優先度を変える
- 低周波（50/60Hz）は一般整流、スイッチング電源にはFRD
- 最初に見るのは「絶対最大定格」の5項目だけでOK
次は、他のダイオードとの違いや、選び分けのコツを学んでいきましょう。
