【完全図解】ダイオードのデータシートの読み方｜5大パラメータを徹底解説

こんにちは、シラスです。前の記事でPN接合の原理を理解できた田中さん。今日は「実物のデータシートを読んで、回路に使えるか判断する」という実務の最初の壁を一緒に越えていきます。

先に結論を言います。ダイオードのデータシートで見るべきは、たった5つの数字だけです。それが V_RRM・I_F・V_F・t_rr・I_R です。この5つさえ押さえれば、ダイオードの選定で大失敗することはありません。

この記事では、各パラメータを「家を建てるときの基準」に例えて、中学生でもわかるように完全図解します。読み終わる頃には、データシートのPDFを開いて5分で判断できるようになります。

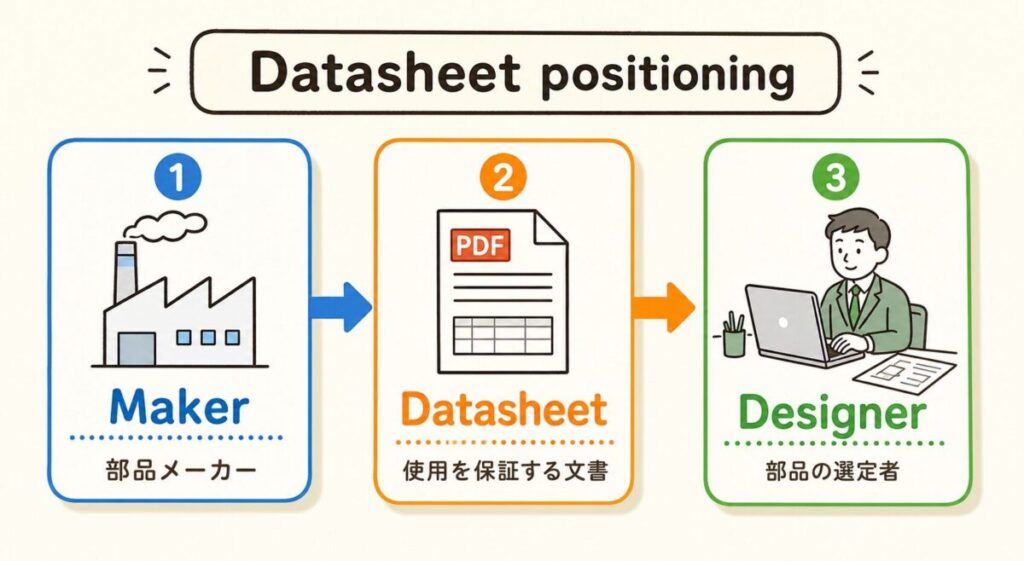

データシートとは「部品の取扱説明書」

まず、データシートが何かをはっきりさせましょう。

データシート（Data Sheet / 仕様書）とは、メーカーが発行する「この部品はここまでなら使えますよ」という保証書です。家電製品で言えば「取扱説明書」、車で言えば「車検証＋スペック表」のようなものです。

データシートには「ここまでなら壊れない」が書いてある

データシートで最も重要な情報は、「絶対最大定格（Absolute Maximum Ratings）」という項目です。

これは「この値を1秒でも超えたら、部品が壊れる（または性能を保証しない）」という赤線です。家を建てるときの「耐震基準」「積雪荷重」のようなもので、絶対に超えてはいけない数字が並んでいます。

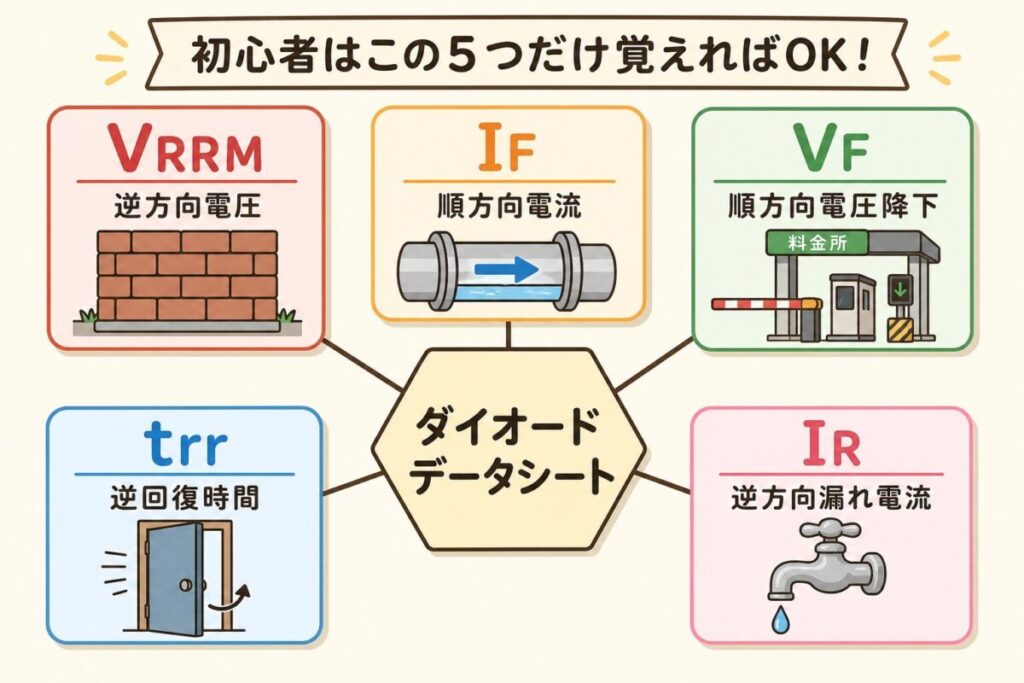

ダイオードのデータシートで見るべき5大パラメータ

データシートには20〜30個のパラメータが載っていますが、初心者の田中さんはまずこの5つだけ覚えればOKです。

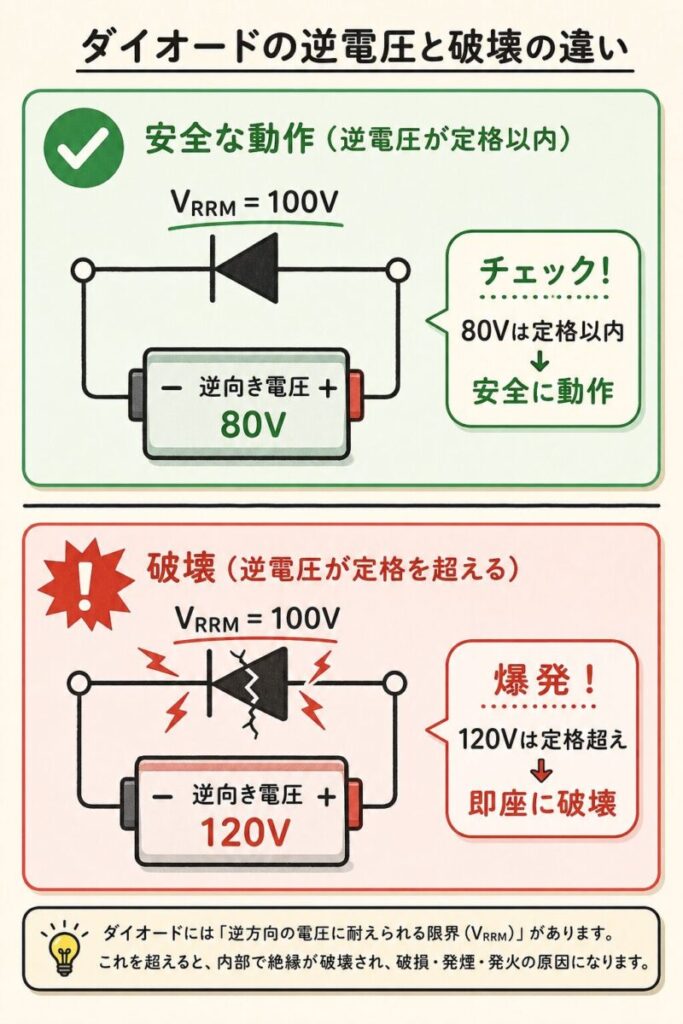

① V_RRM（繰返しピーク逆電圧）—逆向きに耐えられる「壁の強度」

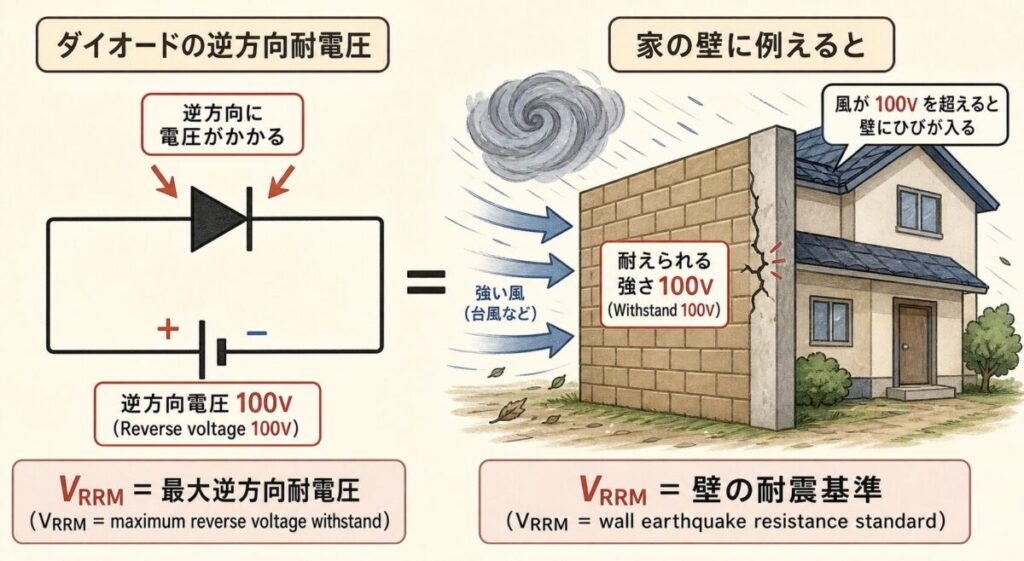

V_RRMの意味——家を建てるときの「壁の強度」

家を建てるとき、外壁には「最大何kgの風圧に耐えられるか」という基準がありますよね。それと同じで、ダイオードにも「逆方向に何ボルトまで耐えられるか」という基準があります。これがV_RRMです。

V_RRMのRはReverse（逆向き）、Repetitive（繰返し）、Maximum（最大）の頭文字です。「逆向きに繰り返しかかる電圧の最大値」と読みます。

V_RRMの選び方——「2倍の余裕」が鉄則

実務では、回路にかかる最大逆電圧の2倍以上のV_RRMを持つダイオードを選びます。これをディレーティング（Derating）と呼びます。

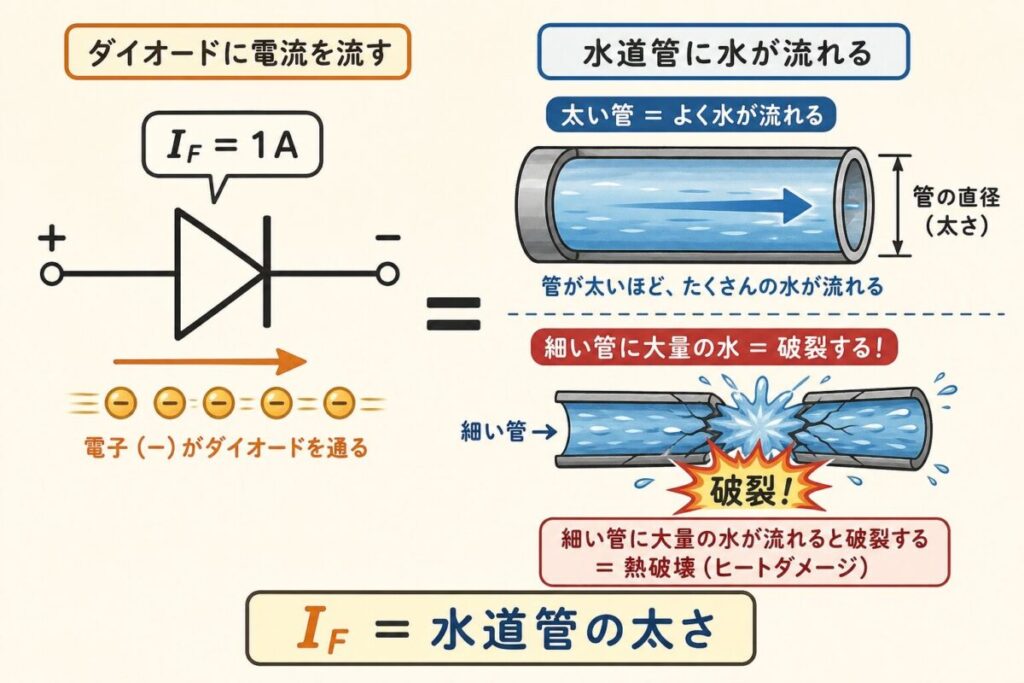

② I_F（順方向電流）——流せる電流の「管の太さ」

I_Fの意味——水道管の太さと同じ

水道管に流せる水の量は、管の太さで決まります。細い管に大量の水を流すと、水圧が上がって管が破裂しますよね。ダイオードも同じで、I_Fを超える電流を流すと発熱で焼け切れます。

I_FのFはForward（順方向）の頭文字です。

実はI_Fには3種類ある

ここが田中さんのつまずきポイント。データシートを見るとI_Fが3つ書かれていることがあります。最初は混乱しますが、考え方はシンプルです。

I_Fの選び方——こちらも「2倍の余裕」

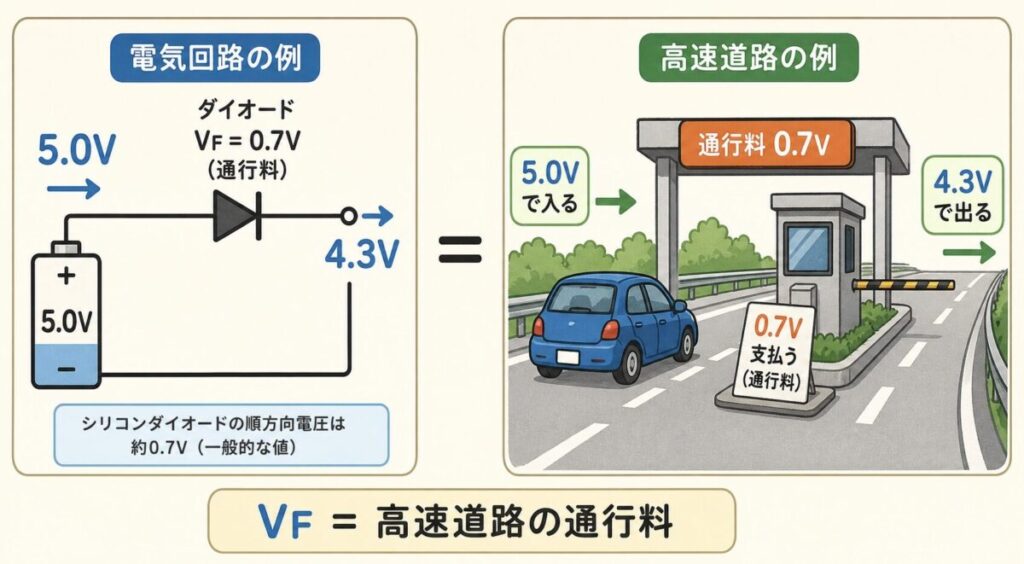

③ V_F（順方向電圧降下）——電気を流すときに発生する「通行料」

V_Fの意味——高速道路の通行料と同じ

高速道路を使うとき、必ず通行料を払いますよね。ダイオードも同じで、電気を通すときに「通行料」として電圧を少しだけ消費します。これがV_Fです。

シリコンダイオードの場合、V_Fは約0.7V。PN接合の原理で説明した「空乏層を壊すのに必要な電圧」と同じ値です。

V_Fが小さい＝高効率

V_Fが小さいダイオードほど、通行料が安く済むので電力ロスが少ない＝高効率です。逆に、V_Fが大きいダイオードは発熱量が多くなります。

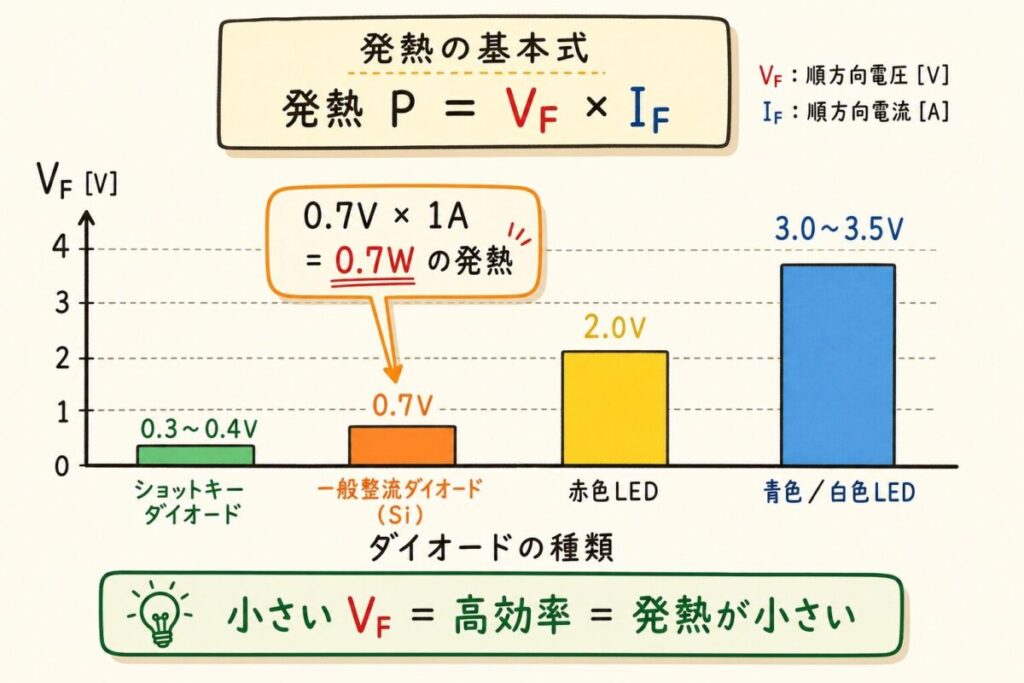

V_Fから発熱量を計算する

ダイオードの発熱量（電力損失）は、次の簡単な式で計算できます。

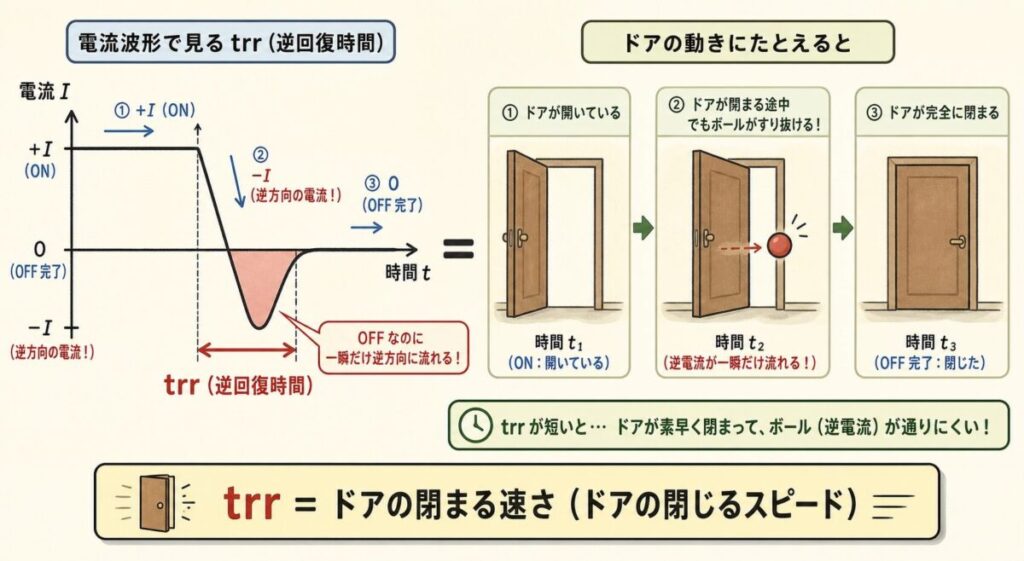

④ t_rr（逆回復時間）——OFFになるまでの「反応速度」

t_rrの意味——蛇口を閉めても水が止まらない時間

水道の蛇口を急に閉めても、すでに管の中を流れている水は少しの間だけ流れ続けますよね。ダイオードも同じで、順方向（ON）から逆方向（OFF）に切り替えた瞬間、一瞬だけ逆向きの電流が流れてしまいます。

この「逆向きにも電流が流れてしまう時間」がt_rr（reverse recovery time）です。

電流 ↑
     │  ON状態
  +I │━━━━━━━┓
     │       ┃
   0 │───────┃─────────→ 時間
     │       ┃ ↓ 一瞬だけ逆流！
  -I │       ┗━┓
     │         ┃
     │         ┗━━━━━━━━ ← OFF完了
     │       ←─→
     │       t_rr （この時間が短いほど高速）

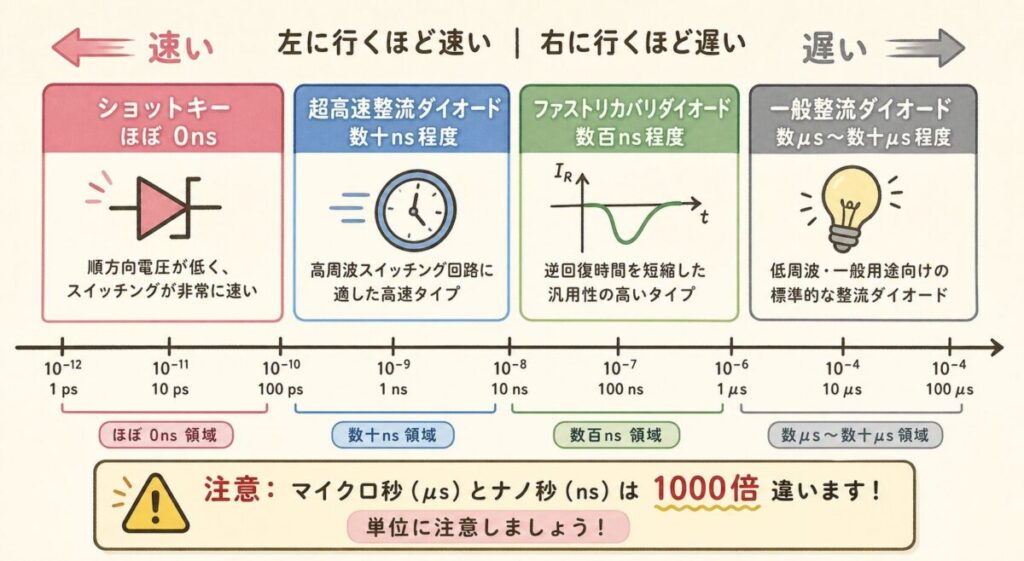

t_rrが短いほど良いダイオード

t_rrが長いダイオードは、スイッチング電源で大きな損失を生みます。スイッチングは1秒間に何万回もON/OFFを繰り返すので、毎回少しずつ逆流していたら大変なロスです。

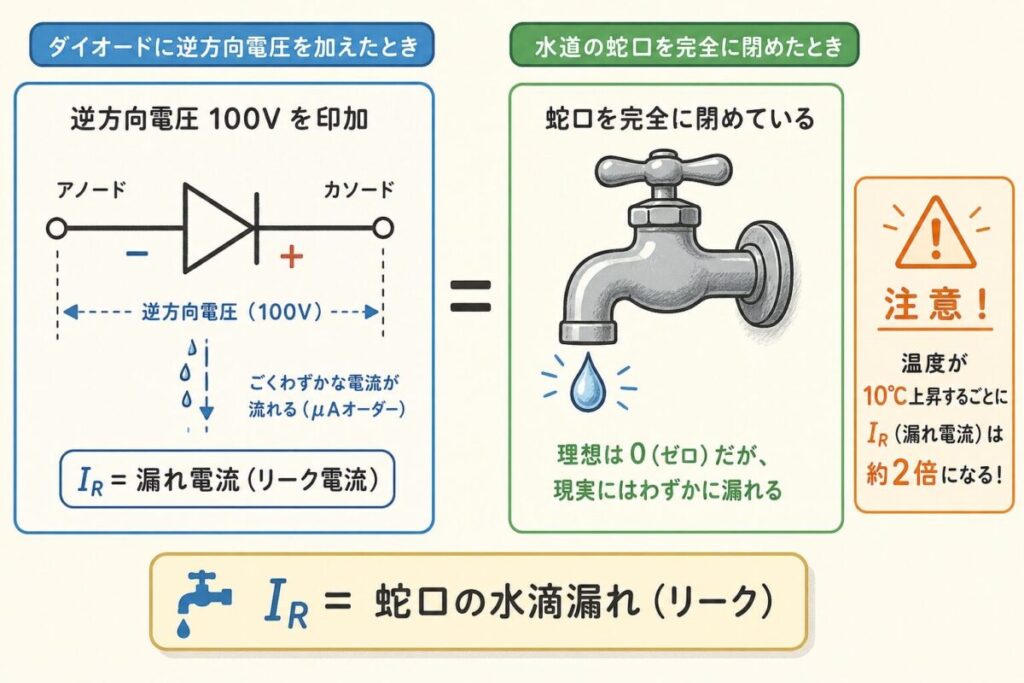

⑤ I_R（逆方向漏れ電流）——OFFのときに「漏れる水滴」

I_Rの意味——蛇口を閉めても垂れる水滴

完璧に閉めた蛇口でも、わずかに水滴がポタポタ垂れることがありますよね。ダイオードも理屈の上では「逆方向に電流は流れない」ですが、現実にはほんの少しだけ漏れます。これがI_Rです。

I_RのRはReverse（逆方向）の頭文字です。

I_Rの典型値

5大パラメータを「家を建てる」イメージで総まとめ

ここまでの5つのパラメータを、「家を建てるときの基準」でまとめます。これを覚えれば、データシートを開いた瞬間に意味がわかるようになります。

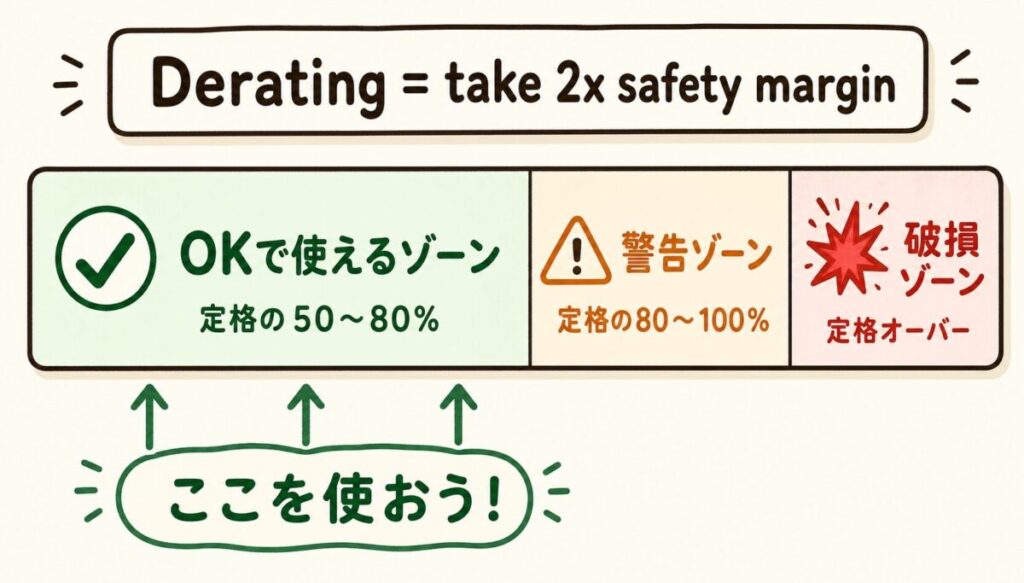

ディレーティング——「2倍の余裕」を取るのが鉄則

ここで、5大パラメータ全部に関わる超重要な考え方を1つだけ覚えてください。それが「ディレーティング（Derating）」です。

ディレーティングとは「定格より小さく使う」こと

ディレーティングとは、データシートに書かれた定格値の50%〜80%以下で使うという設計上のルールです。

なぜディレーティングが必要なのか

理由は3つあります。

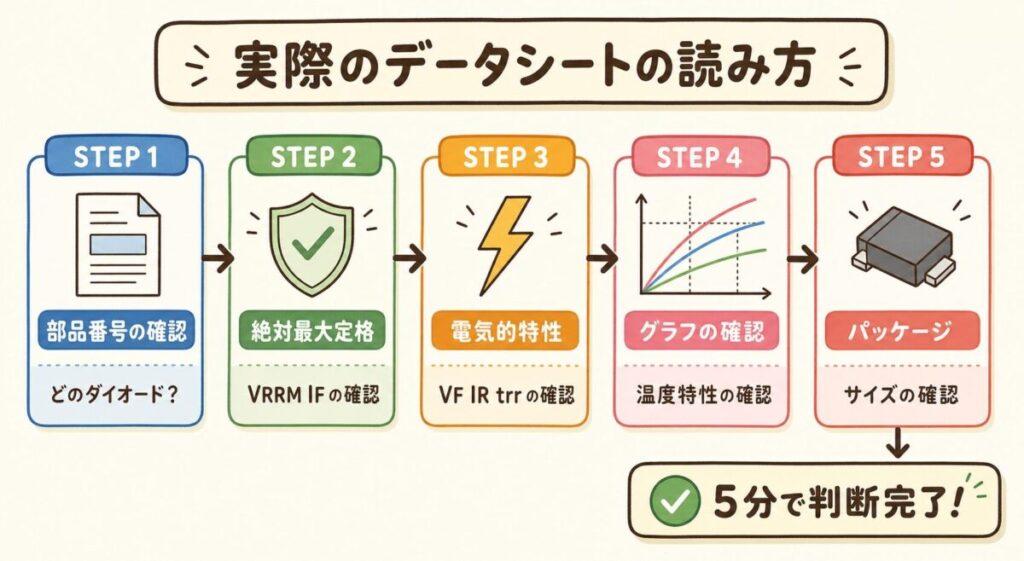

実際のデータシートを5分で読む手順

最後に、実際のダイオードのデータシートPDFを開いたとき、どんな順番で見ればいいか5ステップで整理します。

田中さんがやりがちな「3つの落とし穴」

最後に、初心者がデータシートを読むときに必ずハマる3つの落とし穴を紹介します。先にこれを知っておけば回避できます。

落とし穴①：定格ギリギリで設計してしまう

落とし穴②：単位を見間違える

落とし穴③：「25℃時の値」を信じてしまう

まとめ：データシートは「家を建てる基準書」

データシートは、最初は英語と数字の壁に見えますが、「家を建てるときの基準書」のイメージを頭に置けば、もう怖くありません。

次に山田課長から「このダイオード使えるか確認しといて」と言われたら、こう答えてください。

これで田中さんも、堂々と「データシートが読める設計者」の仲間入りです。
