パワーエレクトロニクスの世界では、セラミックコンデンサと電解コンデンサだけでは設計が成立しません。スナバ回路で瞬間的な大電流を吸収する場面、インバータのDCリンクで数百ボルトのリップルを平滑化する場面——こうした「高電圧・大電流・長寿命」が同時に求められる用途で不可欠なのが、フィルムコンデンサです。
この記事では、フィルムコンデンサの種類を体系的に整理し、「なぜこの用途にはフィルムなのか」「PPとPETは何が違うのか」を初心者にもわかるように解説します。
目次

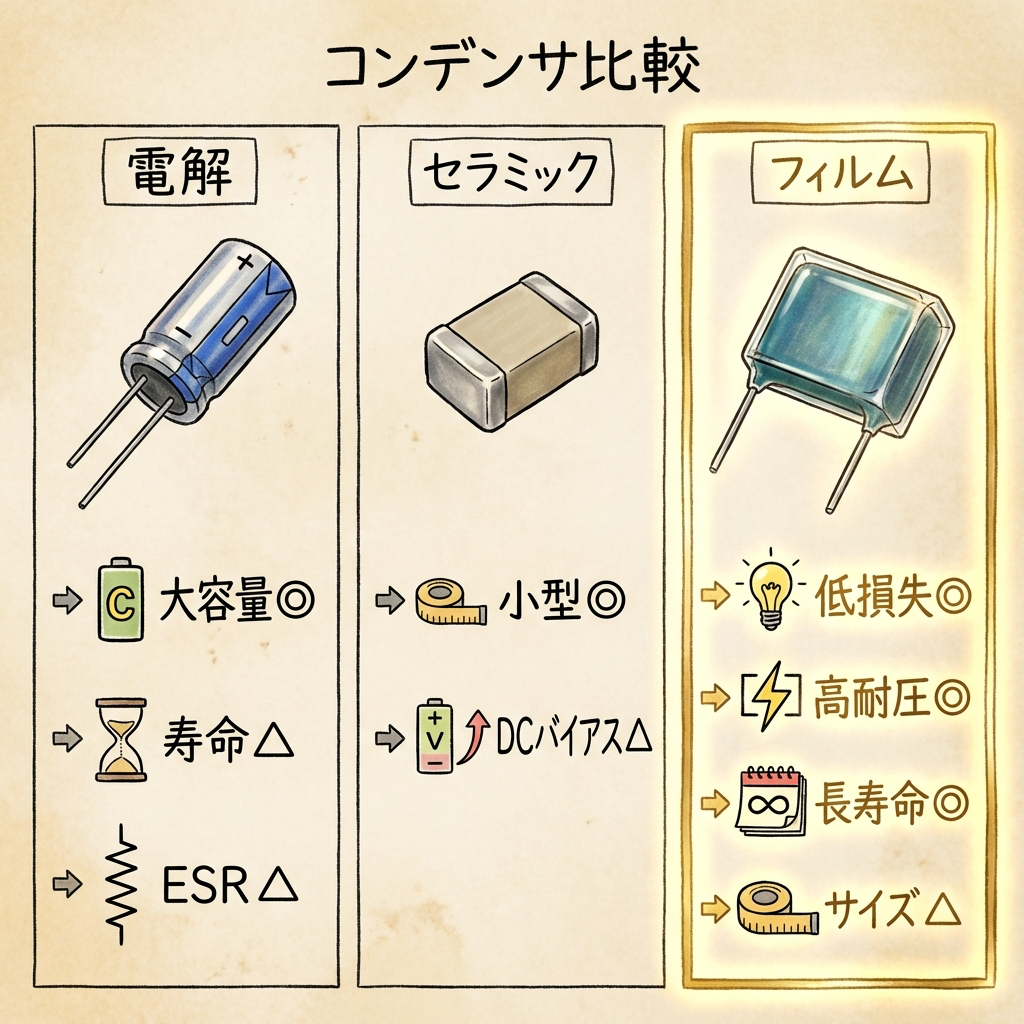

フィルムコンデンサとは？電解・セラミックにはない5つの強み
フィルムコンデンサは、プラスチックフィルム（PP・PET・PPSなど）を誘電体として使うコンデンサです。電解コンデンサやセラミックコンデンサと比べて、以下の5つの決定的な強みがあります。
| 特性 | フィルム | アルミ電解 | セラミック（MLCC） |
|---|---|---|---|
| ESR（損失） | 極めて小さい ✅ | 大きい | 小さい |
| 耐電圧 | ～4000V ✅ | ～500V程度 | ～数百V |
| リップル電流耐量 | 非常に大きい ✅ | 中程度 | 中程度 |
| 寿命 | 10万時間超 ✅ | 数千～2万時間 | 非常に長い |
| DCバイアス特性 | なし ✅ | なし | あり（種類2） |
| 体積あたり容量 | 小さい ❌ | 非常に大きい ✅ | 大きい |
| コスト | 高い ❌ | 安い ✅ | 中程度 |
フィルムコンデンサの最大の弱点は「サイズが大きく、コストが高い」こと。同じ容量なら電解の100倍の体積が必要です。だからすべてをフィルムにはできません。しかし「低損失・高耐圧・長寿命・大リップル電流」が求められる用途では、フィルム以外に選択肢がないのです。

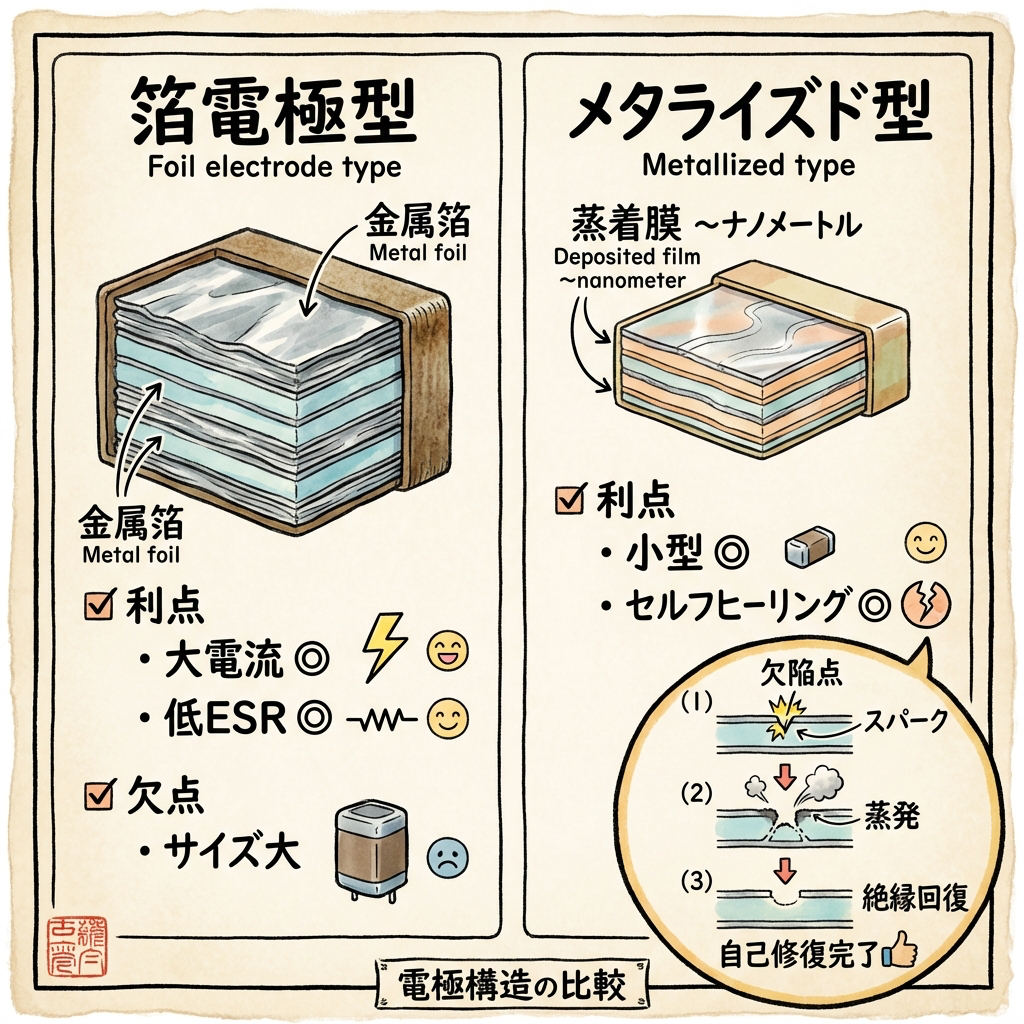

電極の構造｜箔電極 vs メタライズド（蒸着電極）の違い
フィルムコンデンサの分類は大きく2軸あります。1つは電極の構造、もう1つは誘電体（フィルム素材）の種類です。まず電極の構造から見ていきましょう。
箔電極型（Foil）
金属箔（アルミ・錫など）をフィルムに貼り合わせる方式。
メリット：大電流に強い、ESRが極めて低い
デメリット：サイズが大きい、コスト高
用途：高周波スナバ、共振回路
メタライズド型（蒸着電極）
フィルム表面にナノレベルの金属膜を蒸着する方式。
メリット：小型化可能、セルフヒーリング機能あり
デメリット：大電流では箔型に劣る
用途：DCリンク、EMIフィルタ、汎用
💡 セルフヒーリング（自己回復）とは？
メタライズド型フィルムコンデンサ最大の特長がセルフヒーリング（自己回復）機能です。もし誘電体フィルムの一部で絶縁破壊が起きても、破壊点周辺の蒸着金属膜が瞬間的に蒸発・消失し、破壊箇所を電気的に絶縁します。つまり「壊れた部分を自分で切り離して、コンデンサ全体としては機能し続ける」のです。
箔電極型にはこの機能がありません。一度絶縁破壊が起きるとショート故障に至ります。このため、安全性と長寿命が求められるDCリンクやEV用途では、メタライズド型が主流です。
パナソニックのEV/HEV用インバータ向けフィルムコンデンサは、メタライズド型にさらに「ヒューズ機能」を追加し、絶縁破壊が全体に波及しない構造を実現しています。車載で10年以上メンテナンスフリーが求められる世界では、この安全設計が不可欠です。

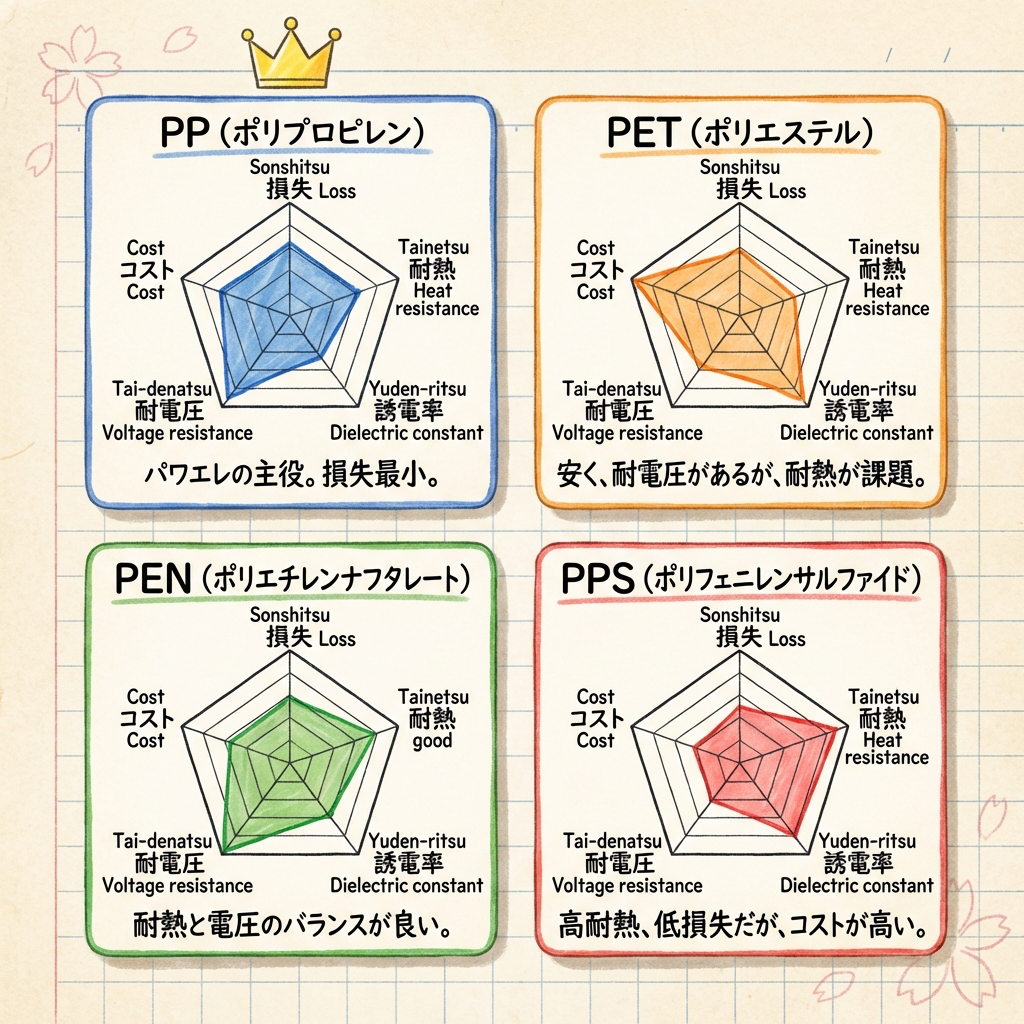

誘電体の種類｜PP・PET・PPS・PENの特性比較
フィルムコンデンサの性能を決めるもう1つの軸が、誘電体に使うプラスチックフィルムの素材です。実務で出会う4つの素材を比較します。
| 特性 | PP ポリプロピレン |
PET ポリエステル |
PPS ポリフェニレン サルファイド |
PEN ポリエチレン ナフタレート |
|---|---|---|---|---|
| 誘電損失 （tanδ） |
◎ 極小 | △ やや大 | ○ 小さい | ○ 小さい |
| 耐熱温度 | △ 105℃程度 | ○ 125℃程度 | ◎ 150℃以上 | ○ 125℃程度 |
| 比誘電率 （＝小型化） |
△ 2.2（低い） | ◎ 3.3（高い） | ○ 3.0 | ○ 3.0 |
| 耐電圧 | ◎ 非常に高い | ○ 高い | ○ 高い | ○ 高い |
| 温度による 容量変化 |
○ 負の温度係数 | △ 正の温度係数 （変化やや大） |
◎ ほぼ変化なし | ○ 小さい |
| コスト | ◎ 安い | ◎ 安い | × 高い | △ やや高い |
| 代表的な用途 | スナバ、DCリンク、 共振、オーディオ |
汎用、モーター起動、 電源フィルタ |
車載ECU近傍、 高温環境 |
高温フィルタ、 車載補機 |
総合力で見ると、パワーエレクトロニクスで最も多く使われるのはPP（ポリプロピレン）です。損失が極めて小さく、耐電圧が高く、コストも安い。唯一の弱点は耐熱温度（105℃程度）ですが、適切な放熱設計で対処可能です。高温環境でどうしてもPPが使えない場合にPPSやPENが登場します。

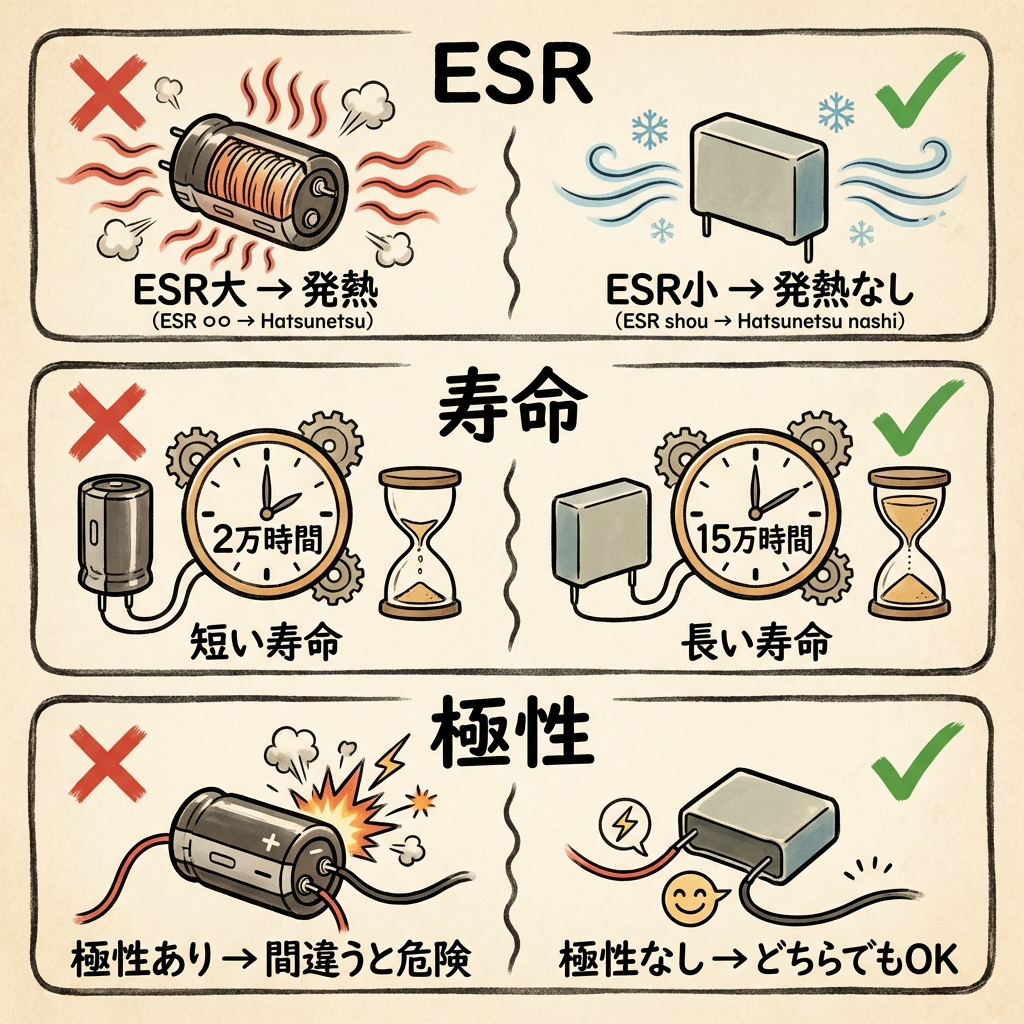

なぜ電解コンデンサでなくフィルムを選ぶのか？3つの物理的理由
「容量あたりのコストは電解のほうが圧倒的に安いのに、なぜわざわざフィルムを使うのか？」。この問いに対する答えを、3つの物理的な理由で説明します。
理由①：ESRが低い＝損失が小さい＝発熱しない
電解コンデンサのESRは数十mΩ～数百mΩですが、フィルムコンデンサ（PP）のESRは数mΩオーダー。大きなリップル電流が流れると、損失P = I²×ESRで発熱します。ESRが1/10なら発熱も1/10。DCリンクのように常時大きなリップル電流が流れる用途では、この差が製品の信頼性を左右します。
理由②：電解液がない＝ドライアウトしない＝寿命が桁違い
電解コンデンサの寿命は電解液の蒸発（ドライアウト）で決まり、温度10℃上昇で寿命が半減する「10℃2倍則」に従います。フィルムコンデンサには電解液が存在しないため、この劣化メカニズム自体がありません。期待寿命は10万～15万時間（15年以上）。EV/HEVのインバータや太陽光発電パワコンのように、10年以上メンテナンスフリーが求められる用途では必須条件です。
理由③：極性がない＝交流・逆電圧に耐える
電解コンデンサには極性があり、逆電圧を印加すると電解液が発熱・膨張して破裂する危険があります。フィルムコンデンサには極性がなく、交流回路やスナバ回路のように電圧が反転する用途でも安全に使えます。
EVのインバータでは、DC400～800VのDCリンクに大容量コンデンサが必要です。ここに電解コンデンサを使うと、①ESRによる発熱で寿命が短くなり、②電解液の凍結で寒冷地の始動時に容量不足になり、③逆電圧サージで破裂リスクがあります。フィルムコンデンサはこの3つの問題をすべて回避できるため、EV/HEVのDCリンクでは事実上の標準です。

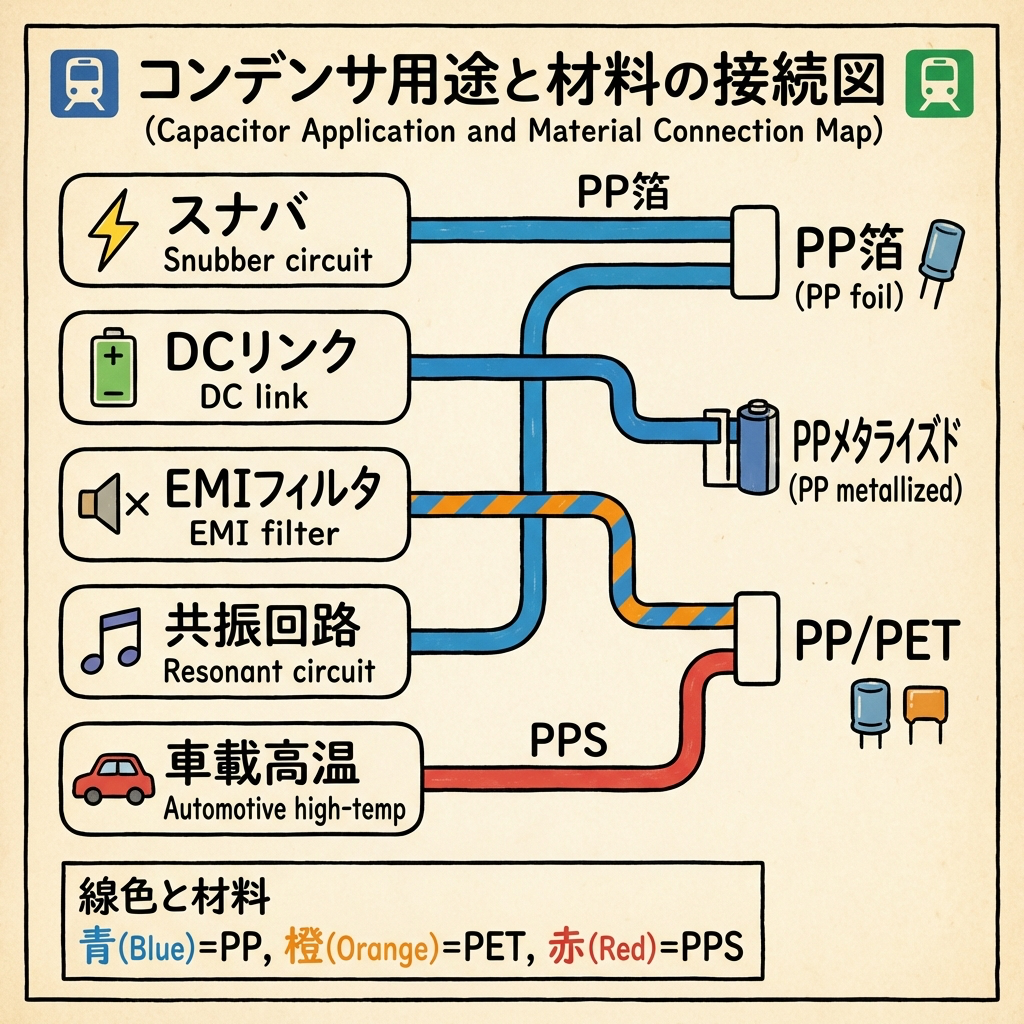

パワエレ用途別｜フィルムコンデンサの選定ガイド
| 用途 | 推奨 フィルム素材 |
推奨 電極構造 |
選定の理由 |
|---|---|---|---|
| ⚡ スナバ回路 （RCスナバ、RCDスナバ） |
PP | 箔電極 or メタライズド |
瞬間的な大電流（dI/dt大）に耐え、損失が極小。高周波で使うため低ESR・低ESLが必須 |
| 🔋 DCリンク （インバータ入力平滑） |
PP | メタライズド | 大リップル電流を長期間流し続けるためセルフヒーリング＋低ESRが必須。EV用は10年超の寿命要求 |
| 🔇 EMIフィルタ （Xコンデンサ、Yコンデンサ） |
PP or PET | メタライズド | AC電源ラインに接続するため極性不可。安全規格（UL、EN）認証品を選定 |
| 🎵 共振回路 （LLC、DABなど） |
PP | 箔電極 | 損失（tanδ）が極小なPPは共振回路のQ値を高く保てる。大電流対応には箔電極 |
| 🚗 車載ECU近傍 （高温環境） |
PPS or PEN | メタライズド | PPの耐熱上限105℃を超えるエンジンルーム環境。PPSは150℃以上に対応 |
| 💡 汎用・コスト重視 （モーター起動、照明） |
PET | メタライズド | 比誘電率が高く小型化しやすい。損失や耐熱のスペックが厳しくない用途向き |
DCリンクコンデンサとは？EVインバータの「心臓」を理解する
「DCリンクコンデンサ」はパワーエレクトロニクスの中で特に重要なポジションにある部品です。EV/HEV、太陽光パワコン、産業用モータドライブなど、インバータを使うあらゆる機器に搭載されています。
DCリンクの役割

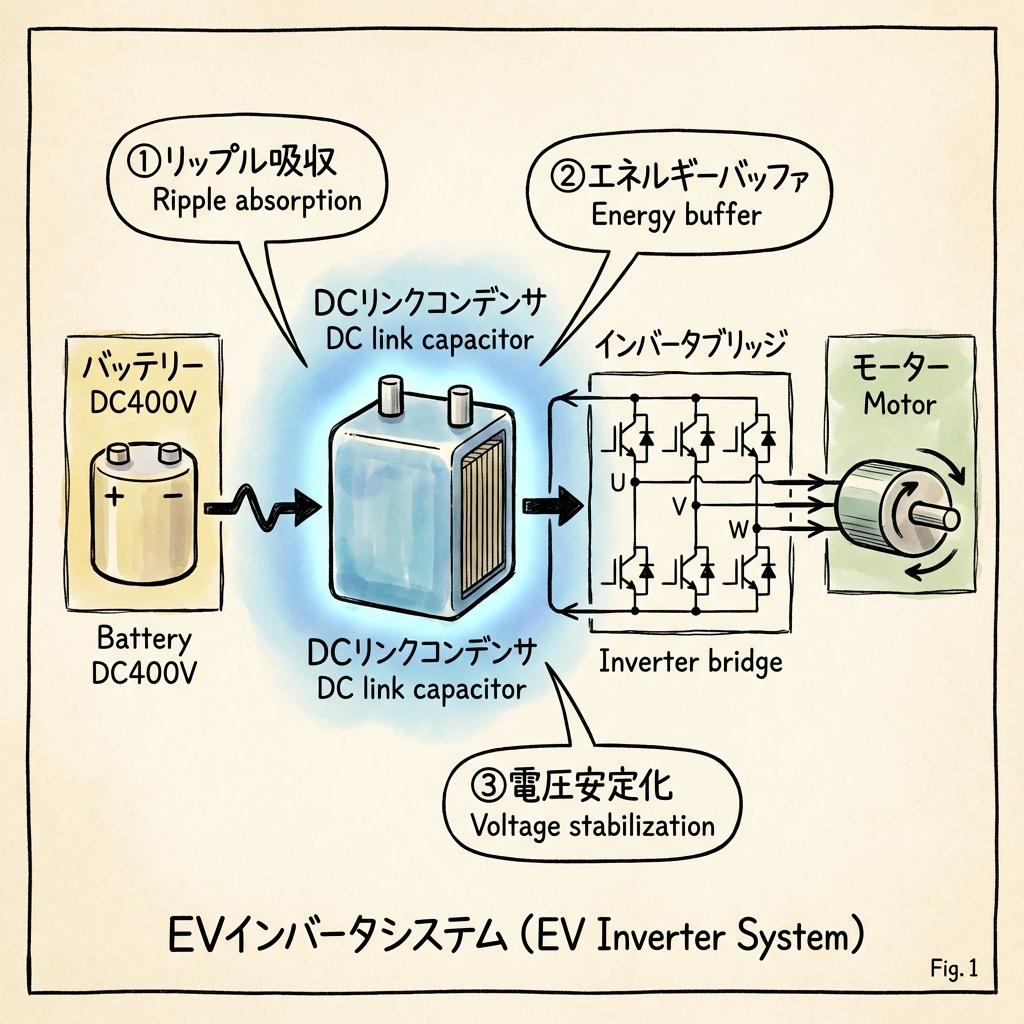

インバータの構成は「DC電源 → DCリンク → インバータブリッジ → モーター」です。DCリンクコンデンサは、DC電源（バッテリーや整流回路）とインバータブリッジの間に置かれ、以下の3つの役割を果たします。
（リップル吸収）
（エネルギーバッファ）
の吸収
なぜDCリンクにPPフィルムが選ばれるのか？
DCリンクは「常時リップル電流が流れ続ける」過酷なポジションです。EVインバータのDCリンクでは、DC400～800V・リップル電流数十～数百Aという条件で、10年以上の寿命が求められます。この条件を満たせるのはPPフィルム（メタライズド型）だけです。
| DCリンクの要求 | PPフィルム | アルミ電解 |
|---|---|---|
| 耐電圧 DC400～800V | ✅ 1個で対応可能 | ❌ 直列接続が必要 （均圧抵抗も追加） |
| 大リップル電流（数十A～） | ✅ 低ESRで発熱小 | ❌ ESR大→発熱→寿命短縮 |
| 10年以上の寿命 | ✅ 15万時間以上 | ❌ ドライアウトで 数千～2万時間 |
| 寒冷地での動作（-40℃） | ✅ 問題なし | ❌ 電解液凍結で ESR急増・容量激減 |
パナソニックはEV/HEV用インバータ向けフィルムコンデンサで世界シェア50%超。ニチコン、指月電機、TDKなども車載用DCリンクコンデンサをラインアップしています。車載用は耐振動・耐熱の厳格な試験（AEC-Q200相当）をクリアする必要があり、汎用品とは別格の信頼性設計がなされています。

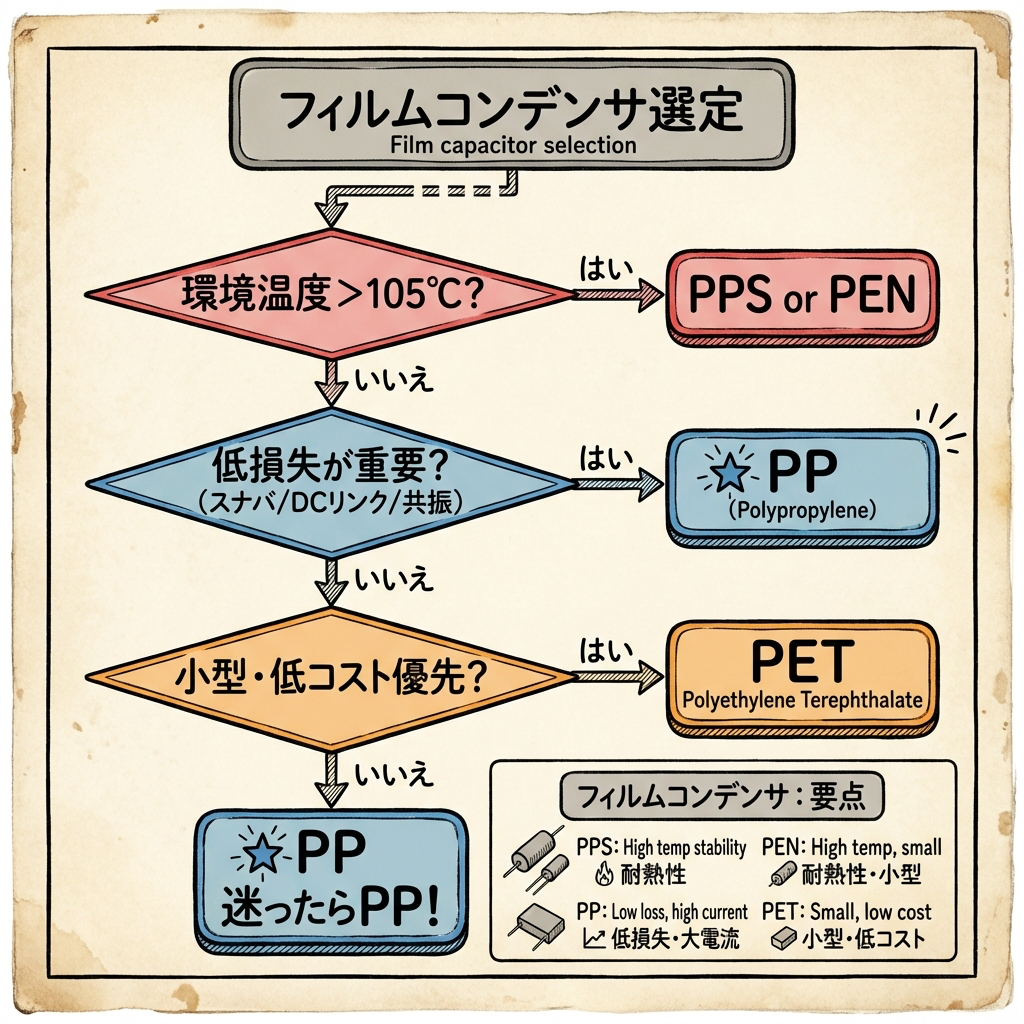

フィルムコンデンサ選定フローチャート
使用環境温度は105℃を超えるか？
→ YES → PPS（150℃以上）またはPEN（125℃）を選定
→ NO → 判断2へ
低損失（低tanδ）が重要か？（スナバ、共振、DCリンクなど大電流・高周波用途）
→ YES → PP（ポリプロピレン）一択
→ NO → 判断3へ
小型化・低コストが優先か？（汎用フィルタ、モーター起動など）
→ YES → PET（ポリエステル）が比誘電率高く小型・安価
→ NO → PPで問題なし（迷ったらPP）
・セルフヒーリングが必要（DCリンク、長寿命用途）→ メタライズド型
・瞬間大電流に耐える必要がある（高周波スナバ、共振）→ 箔電極型
・迷ったら → メタライズド型が汎用性高く安全側
まとめ：フィルムコンデンサは「パワエレの守護神」
- フィルムコンデンサの強みは低ESR・高耐圧・長寿命・大リップル電流耐量・極性なし
- 弱点は体積あたり容量が小さく、コストが高いこと
- 電極構造は箔電極型（大電流向き）とメタライズド型（セルフヒーリング・小型化）の2種類
- 誘電体はPPが総合力No.1。高温ならPPS、コスト重視ならPET
- DCリンクにフィルムが選ばれる理由は「低ESR＋長寿命＋高耐圧＋低温動作」の4点
- スナバ回路ではPP箔電極型が理想。共振回路でも低tanδのPPが最適
- 迷ったらPP・メタライズド型を起点に検討すれば大きく外さない
