コンデンサの基本パラメータ｜静電容量・耐圧・ESR・ESL・tanδ・リップル電流をデータシートで読み解く

コンデンサのデータシートを初めて開いたとき、こう思いませんでしたか？

「…数字と英語の嵐で、何が何だかわからない」

安心してください。最初は誰でもそうです。

でも実は、コンデンサの選定で最低限チェックすべきパラメータはたった6つしかありません。この6つを理解するだけで、データシートの8割は読めるようになります。

この記事では、その6つのパラメータを「ペットボトルのたとえ話」でイメージしながら、中学生でもわかるレベルで解説します。

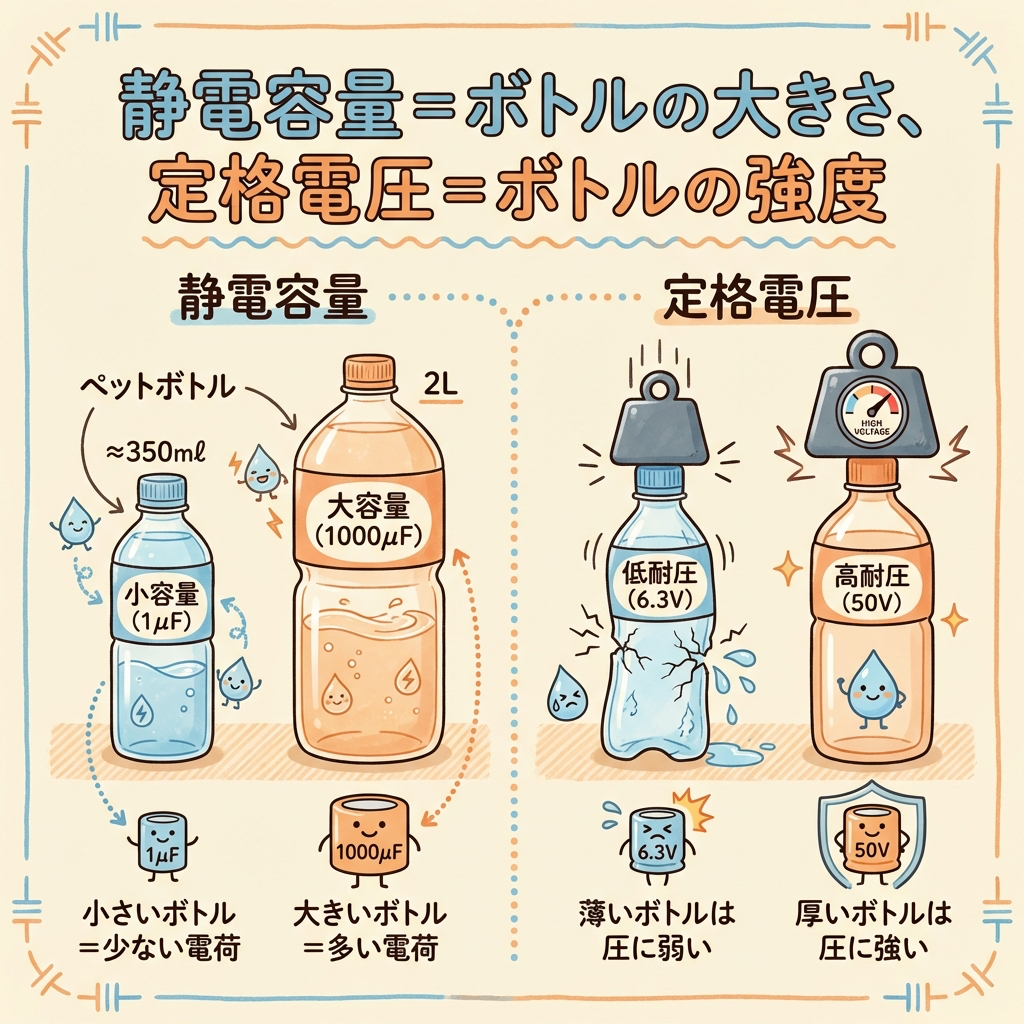

①静電容量（C）｜「ペットボトルの大きさ」

意味｜電気をどれだけ貯められるか

静電容量は、コンデンサの最も基本的なパラメータです。「電気エネルギーをどれだけ貯められるか」を表します。

たとえるなら、ペットボトルの容量。350mlのペットボトルと、2Lのペットボトルでは、入る水の量が違いますよね。コンデンサの静電容量も同じで、値が大きいほど、たくさんの電気を蓄えられます。

データシートでの見方

データシートでは、表紙の型番のすぐ横や、最初の「Electrical Characteristics（電気的特性）」表に「Capacitance」または「静電容量」として記載されています。

注意すべきは「容量許容差（Tolerance）」です。たとえば「10μF ±20%」と記載されていたら、実際の容量は8μF〜12μFのどこかになる可能性があります。電解コンデンサは±20%が一般的、セラミック（C0G/NP0）は±5%まで精度が高いものもあります。

②定格電圧（Rated Voltage）｜「ペットボトルの強度」

意味｜どこまでの電圧に耐えられるか

定格電圧は、コンデンサに連続して安全に印加できる最大電圧です。

たとえるなら、ペットボトルの強度。普通のペットボトルに水を目一杯入れて、さらに圧力をかけたら破裂しますよね。コンデンサも、定格電圧を超える電圧をかけると絶縁破壊を起こして壊れます。電解コンデンサなら最悪破裂することもあります。

実務での設計ルール｜「ディレーティング」を必ず行う

実務では、定格電圧ギリギリで使うことは絶対にしません。
必ず余裕を持たせます。これを「ディレーティング（減額）」と呼びます。

電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。

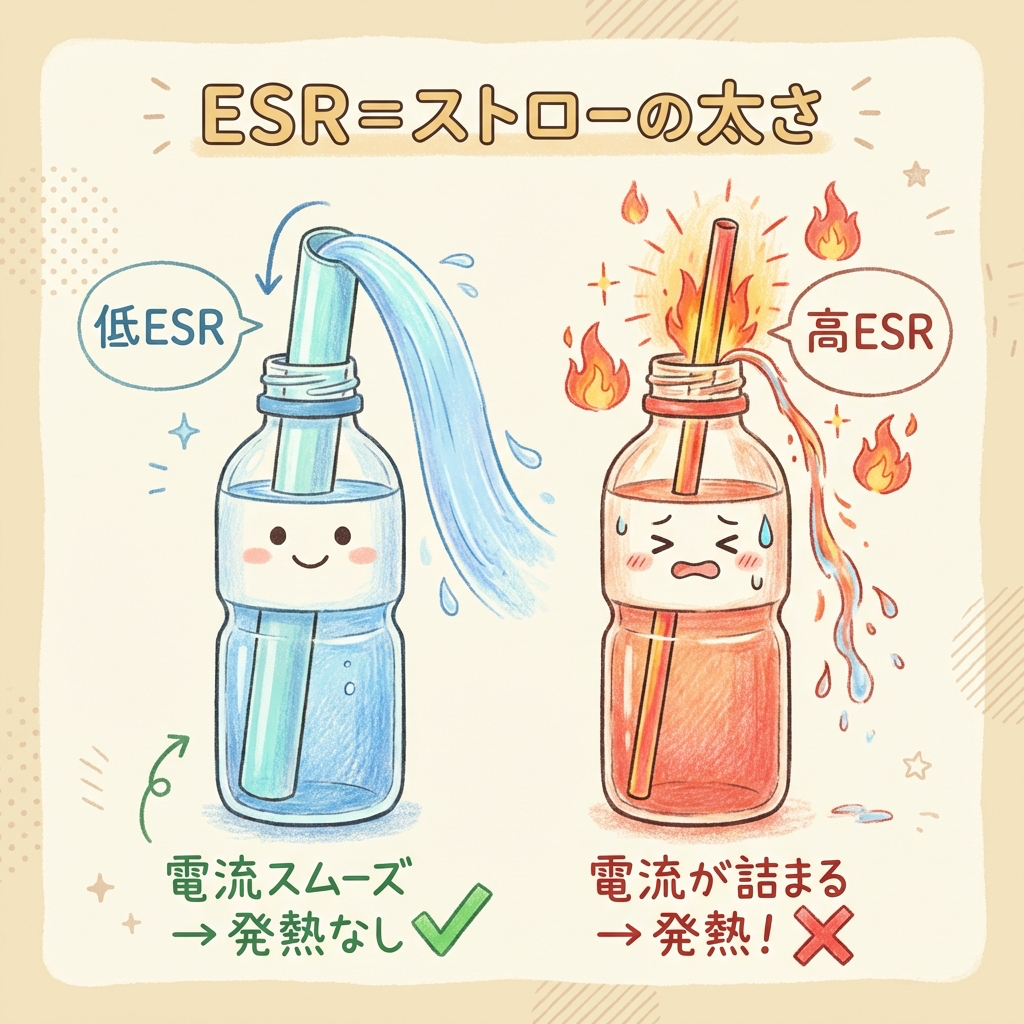

③ESR（等価直列抵抗）｜「ストローの太さ」

意味｜コンデンサ内部の「摩擦」の大きさ

ESR（Equivalent Series Resistance）は、コンデンサ内部に存在する抵抗成分です。理想のコンデンサには抵抗はゼロですが、現実には電極や電解液、配線の抵抗が必ず存在します。

たとえるなら、ペットボトルに刺したストローの太さ。ストローが太ければ水がスムーズに出入りしますが（ESR低い）、細いストローだと水がなかなか出てこない上に、無理に流すとストローが熱くなります（ESR高い）。

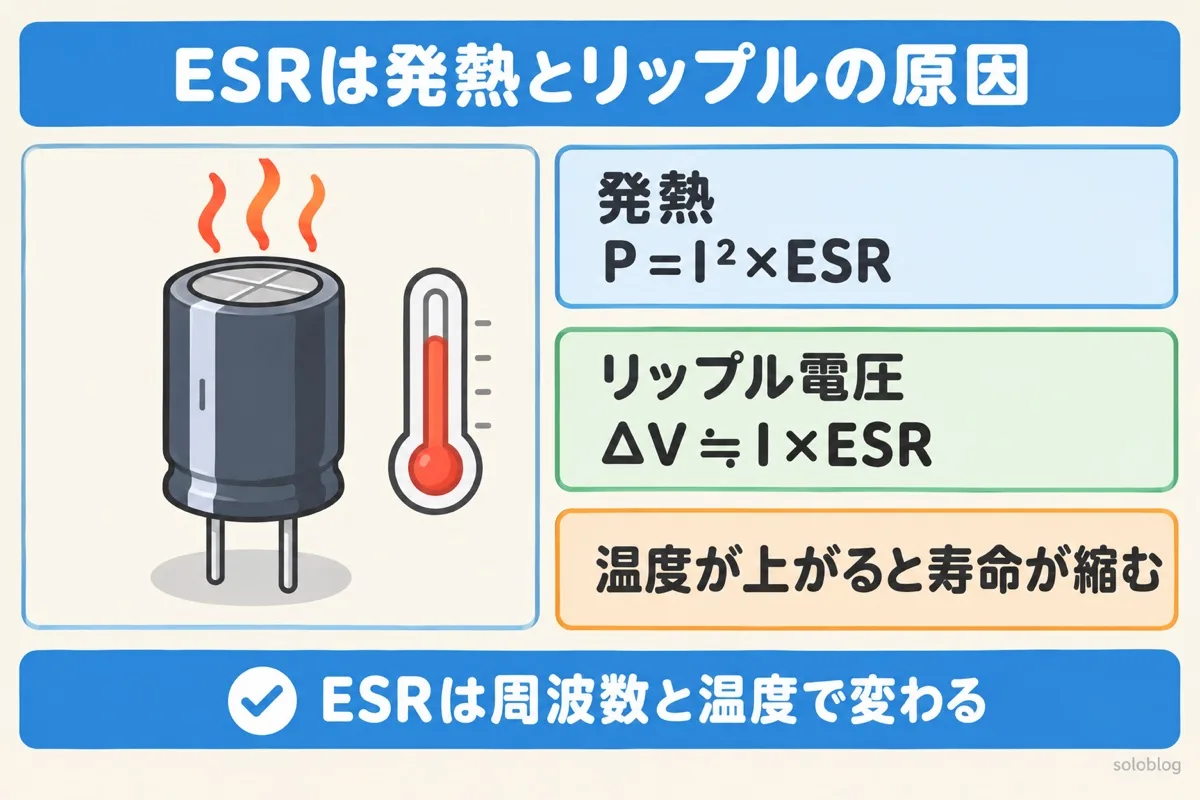

なぜESRが重要なのか？

ESRが高いと、コンデンサに電流が流れるたびにESR × I²の電力が熱に変わります。この発熱はコンデンサの温度を上げ、特に電解コンデンサでは寿命を大幅に縮めます。

また、電源回路では、ESRが高いと出力電圧のリップル（波打ち）が大きくなります。コンデンサを通じて電流が出入りするたびに「ESR × リップル電流」の電圧降下が発生するためです。

データシートでの見方

ESRは、データシートの電気的特性表に「ESR」「等価直列抵抗」「Equivalent Series Resistance」として記載されます。単位はmΩ（ミリオーム）またはΩ（オーム）です。

注意点として、ESRは周波数と温度によって変化します。データシートに「100kHz、20℃にて」のように条件が記載されているので、自分の使用条件と合っているか確認しましょう。電解コンデンサは低温でESRが大幅に増加するため、寒冷環境では特に注意が必要です。

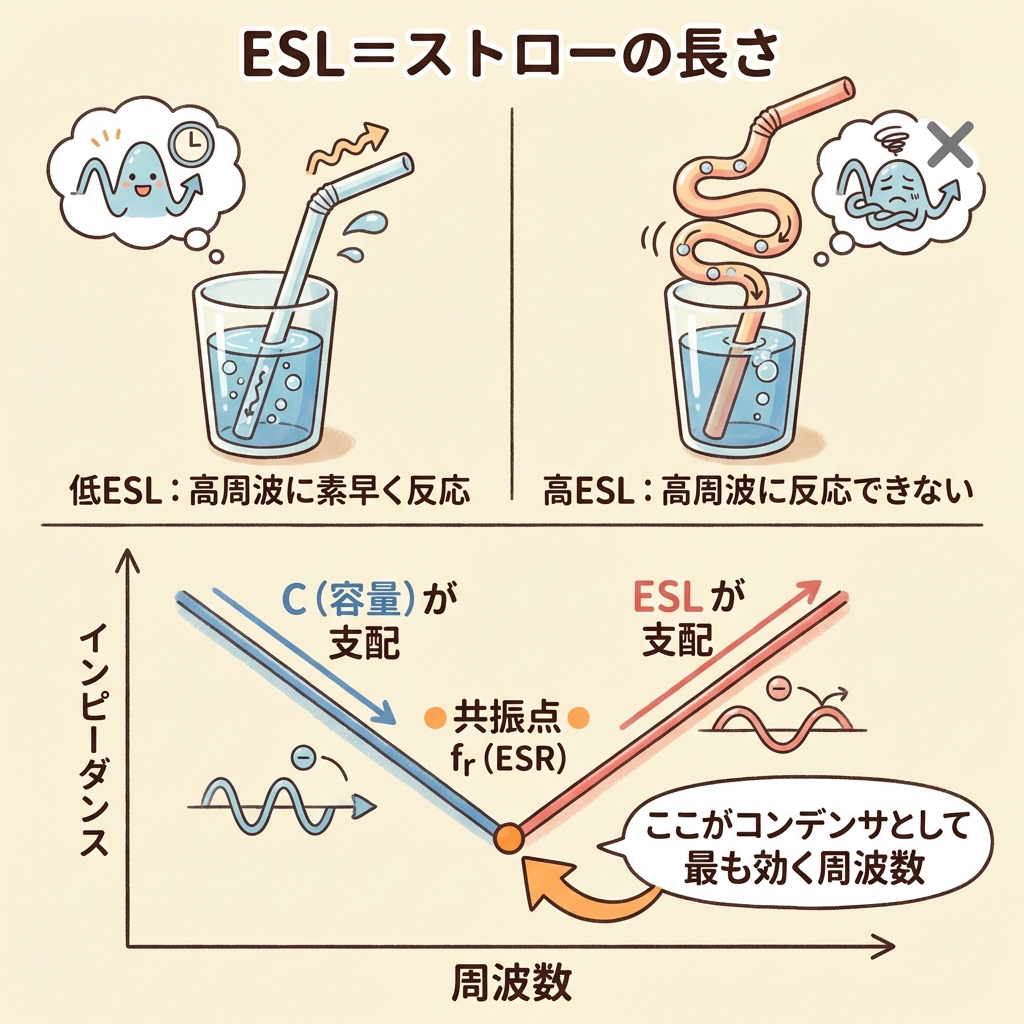

④ESL（等価直列インダクタンス）｜「ストローの長さ」

意味｜コンデンサ内部の「慣性」の大きさ

ESL（Equivalent Series Inductance）は、コンデンサ内部に存在するインダクタンス成分です。電極やリード線の構造上、コンデンサの中にも「小さなコイル」が隠れているのです。

たとえるなら、ストローの長さ。短いストローなら水をサッと吸い出せますが、長いストローだと水が出てくるまで時間がかかります。ESLが大きいと、高周波の電流に対してコンデンサが「反応できない」状態になります。

なぜESLが重要なのか？

ESLが重要になるのは、高周波の領域です。

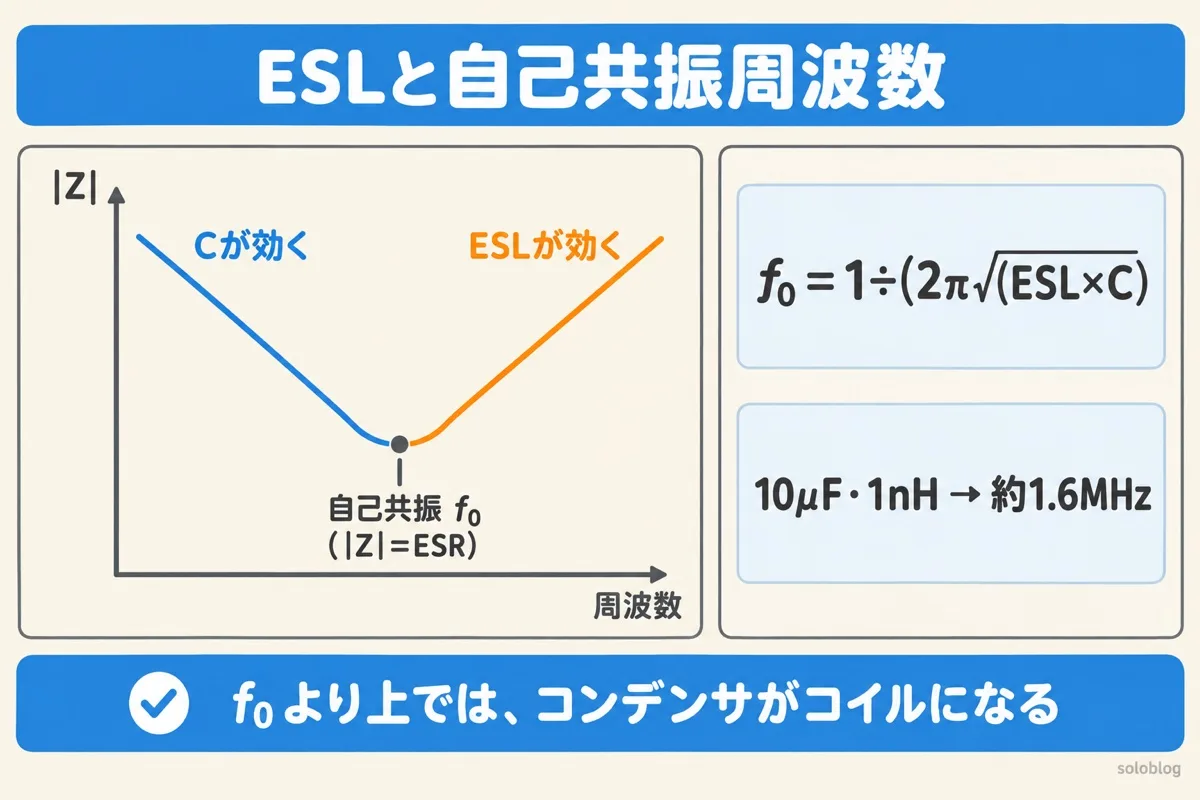

コンデンサは本来、周波数が上がるほどインピーダンス（交流に対する抵抗）が下がる部品です。しかし、あるポイント（自己共振周波数）を超えると、ESLの影響でインピーダンスが再び上がり始めます。つまり、高周波ではコンデンサが「コンデンサ」として機能しなくなるのです。

データシートでの見方

ESLは、データシートに「ESL」「等価直列インダクタンス」として記載されます。単位はnH（ナノヘンリー）です。

ただし、ESLを明記していないデータシートも多いです。その場合は、インピーダンス-周波数特性グラフを見ましょう。V字カーブの「右側の上がり具合」がESLの大きさを反映しています。右上がりが緩やかなほど、ESLが小さい（＝高周波に強い）コンデンサです。

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。

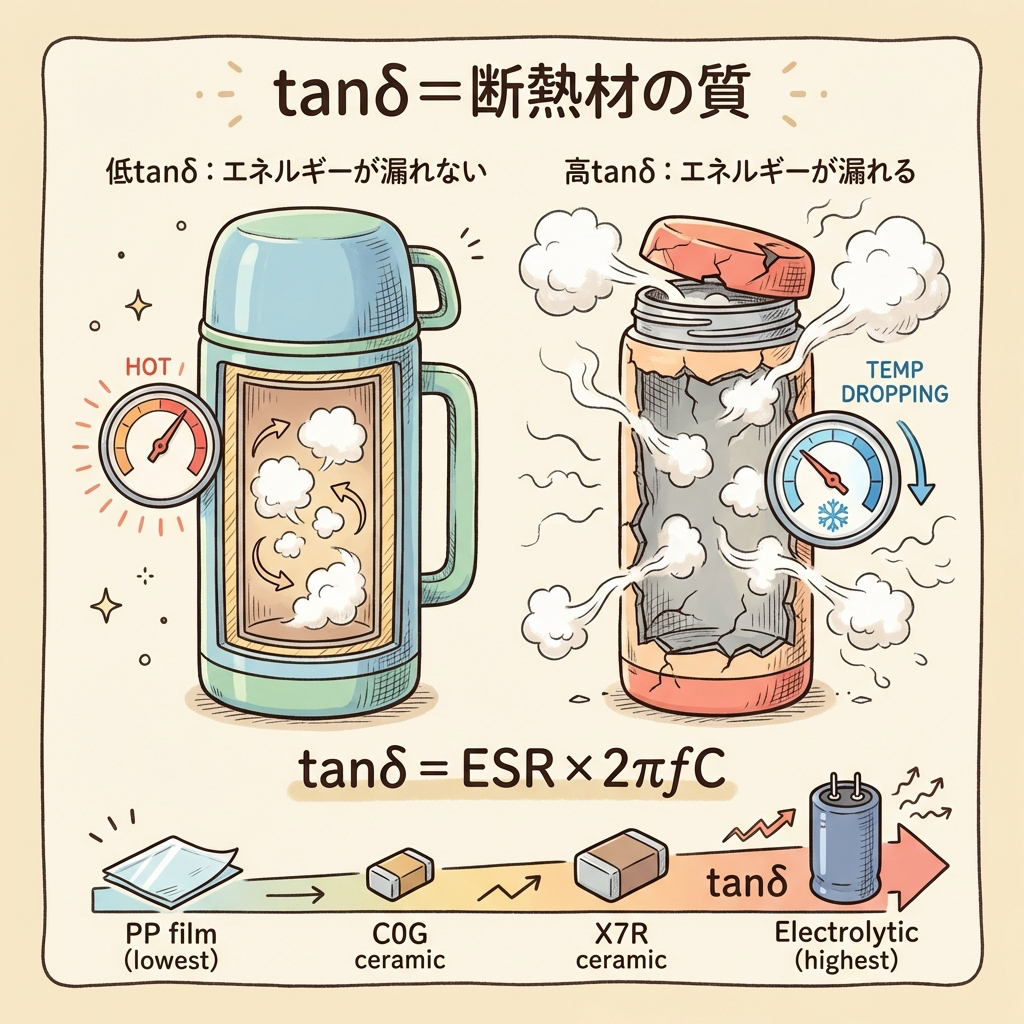

⑤tanδ（誘電正接）｜「断熱材の質」

意味｜エネルギーが「漏れる」割合

tanδ（タンデルタ、誘電正接）は、コンデンサに蓄えたエネルギーのうちどれだけの割合が熱として失われるかを表す指標です。「損失角の正接」とも呼ばれます。

たとえるなら、保温ポットの断熱材の質。断熱材が優秀なポットは、お湯を入れておいてもなかなか冷めません（tanδが小さい）。断熱材がダメなポットはすぐ冷めます（tanδが大きい）。

tanδが大きいコンデンサは、充放電のたびにエネルギーの一部が熱に変わってしまいます。つまり、tanδは「コンデンサの効率の悪さ」を数値化したものです。

ESRとtanδの関係

実はtanδとESRには密接な関係があります。

言い換えれば、tanδはESRを「容量と周波数で正規化した指標」です。異なる容量のコンデンサ同士を比較するとき、ESRの絶対値よりもtanδのほうが公平に比較できます。

データシートでの見方

データシートでは「tanδ」「D.F.（Dissipation Factor）」「損失角の正接」と表記されます。値は無次元数（単位なし）で、小さいほど優秀です。

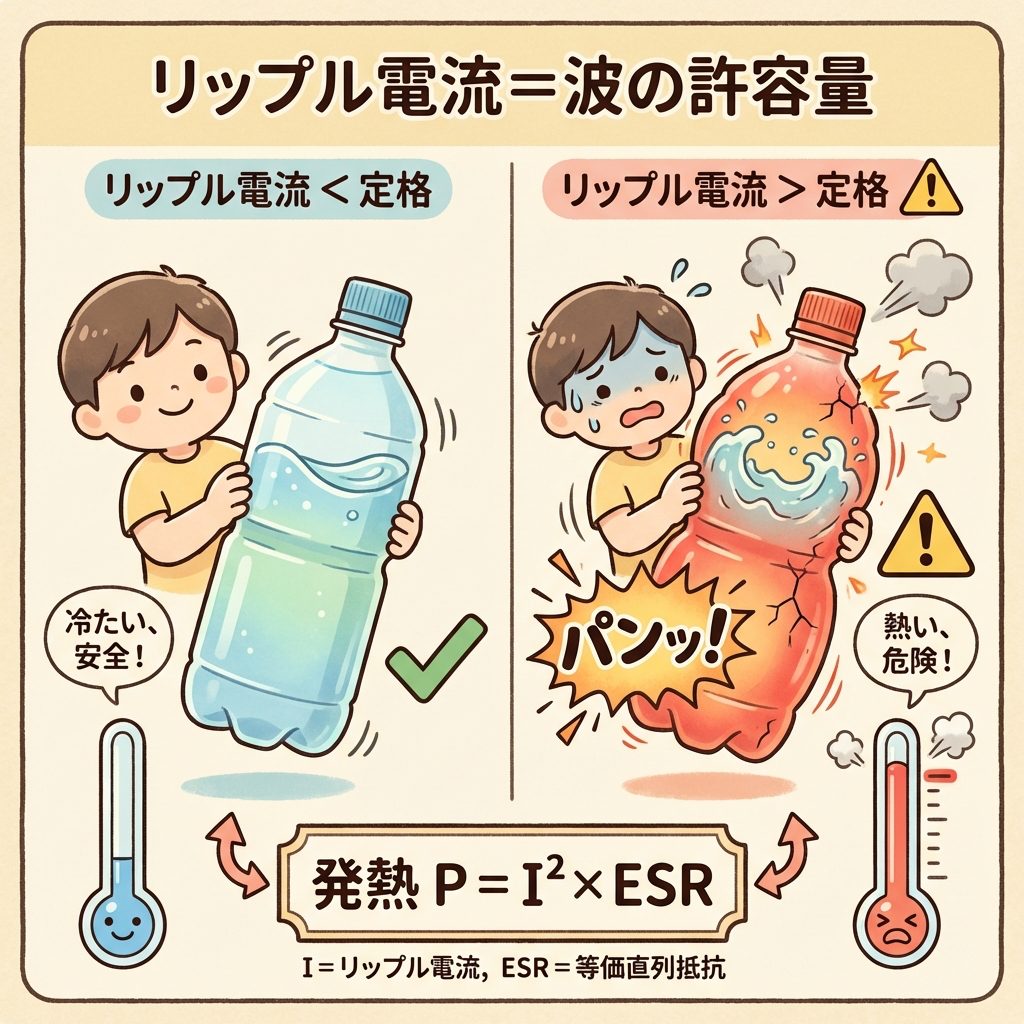

⑥リップル電流（Ripple Current）｜「波の許容量」

意味｜コンデンサが耐えられる「波」の大きさ

リップル電流は、コンデンサに流れる交流成分の電流の許容値です。

たとえるなら、ペットボトルを揺らしたときの「波」。穏やかに揺らす（リップル電流が小さい）程度なら問題ありませんが、激しく揺さぶる（リップル電流が大きい）と、ペットボトルが熱くなり、最悪壊れてしまいます。

電源回路では、コンデンサに充電と放電を繰り返す交流成分が流れます。この電流が「リップル電流」です。ESRが存在するため、リップル電流が流れるたびにP = I² × ESRの発熱が起こります。

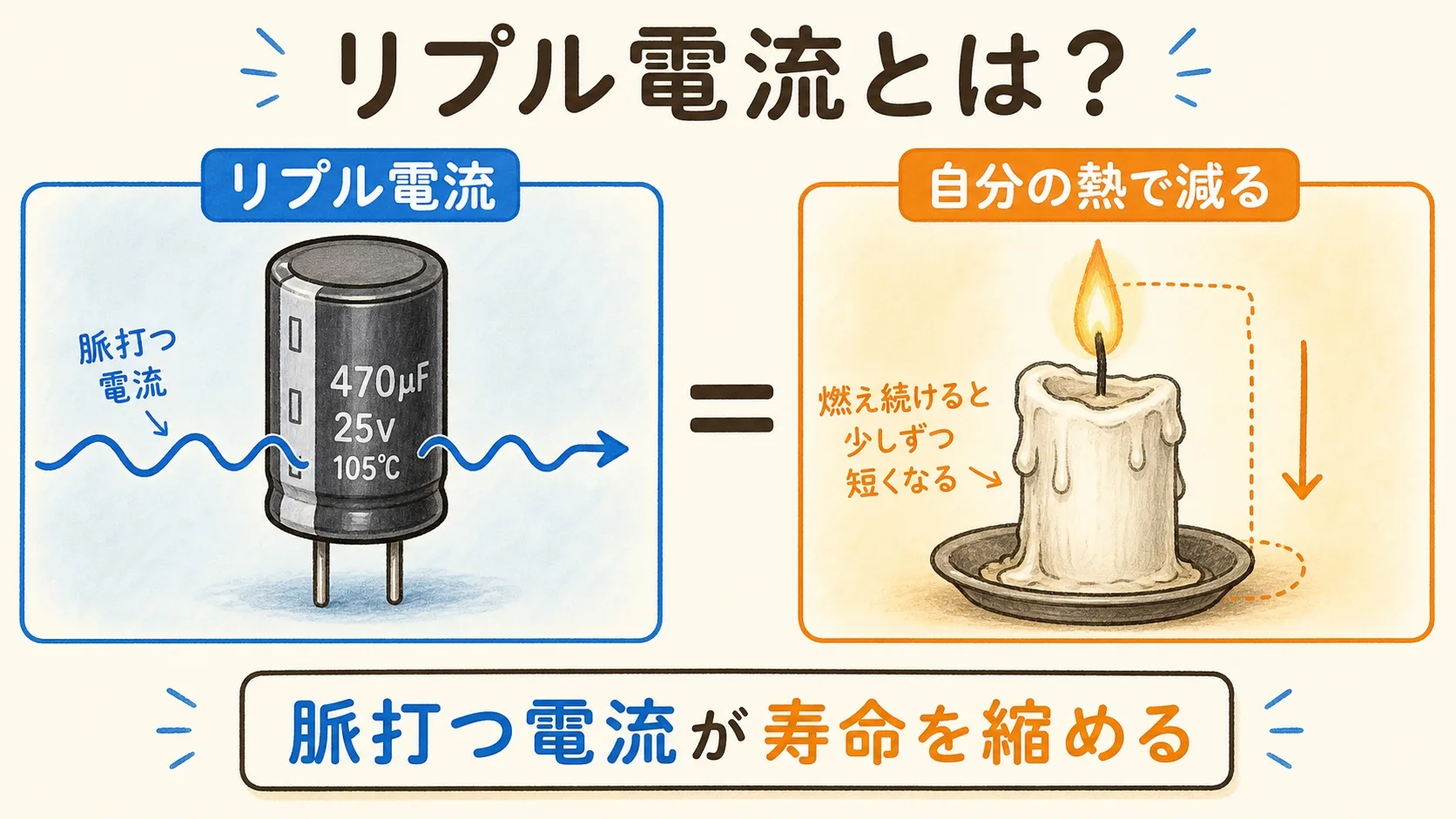

リップル電流を超えるとどうなる？

データシートでの見方

データシートでは「Ripple Current」「許容リップル電流」「最大リップル電流」として記載されます。単位はmA（ミリアンペア）またはA（アンペア）です。

重要な注意点として、リップル電流の定格は「特定の周波数・特定の温度」での値です。たとえば「105℃、120Hzにて 500mA」と書いてあった場合、周波数が高くなると許容値が増え、温度が下がっても許容値が増えます。データシートの「周波数補正係数」「温度補正係数」のグラフ・表を使って、実際の使用条件での許容値を計算する必要があります。

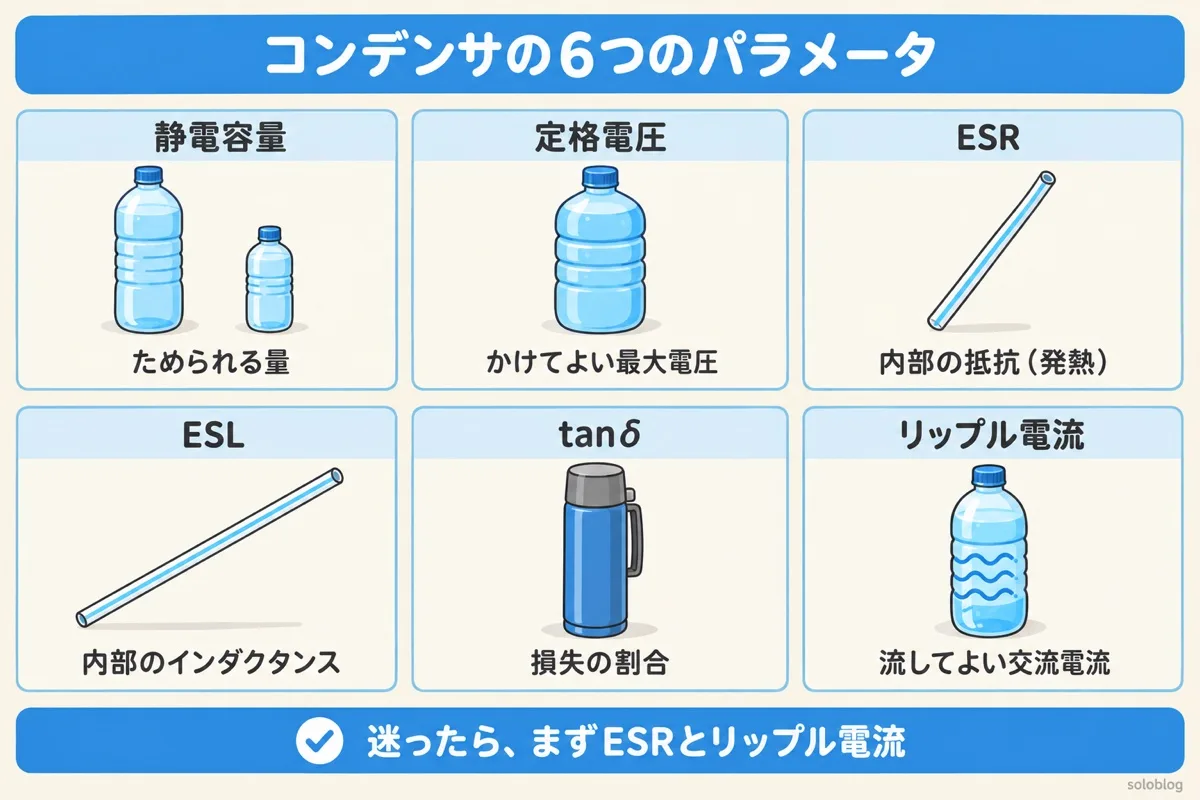

6大パラメータの全体像｜関係性を一覧で整理

パラメータ同士の関係マップ

6つのパラメータは独立しているように見えて、実はお互いに深く関係しています。全体像を整理しましょう。

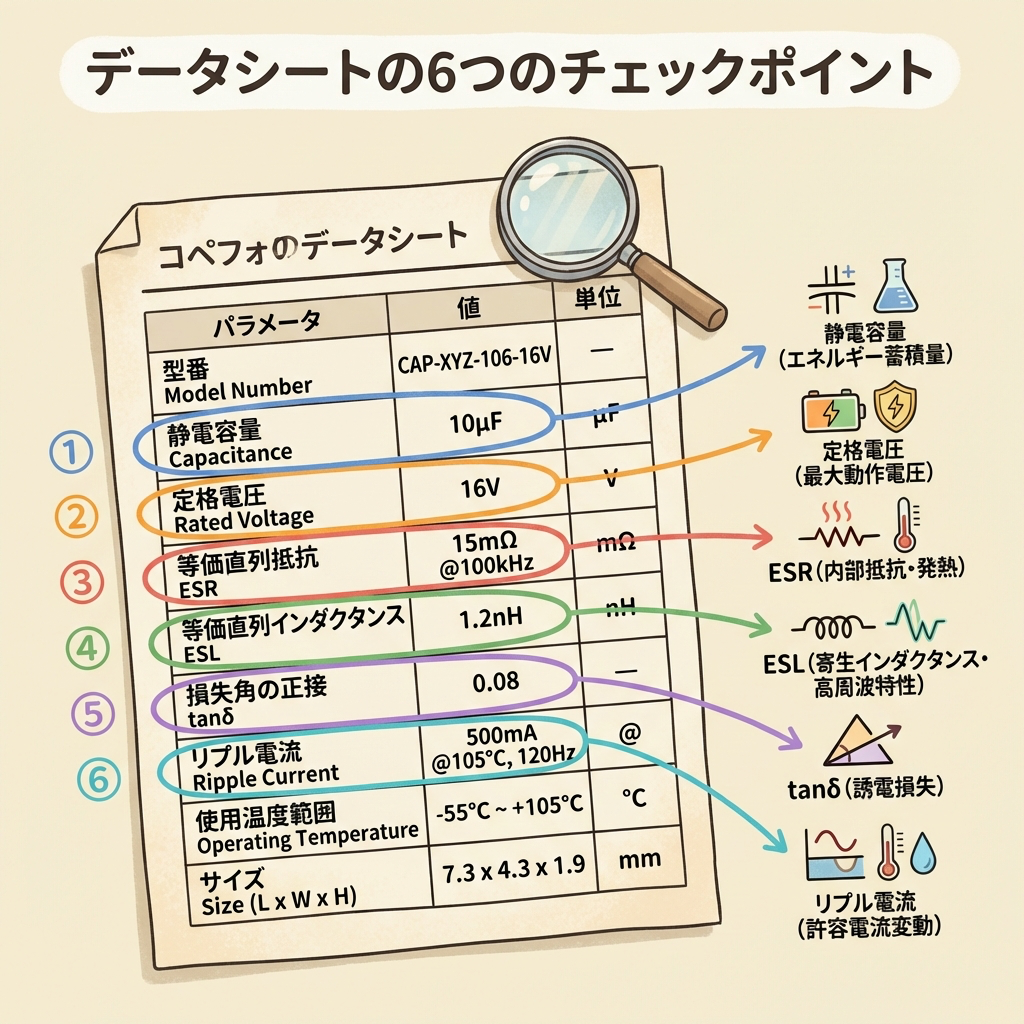

データシートの読み方チェックリスト

最低限チェックすべき6項目

データシートを開いたら、以下の6項目を順番にチェックしていきましょう。慣れてくると2〜3分で完了します。

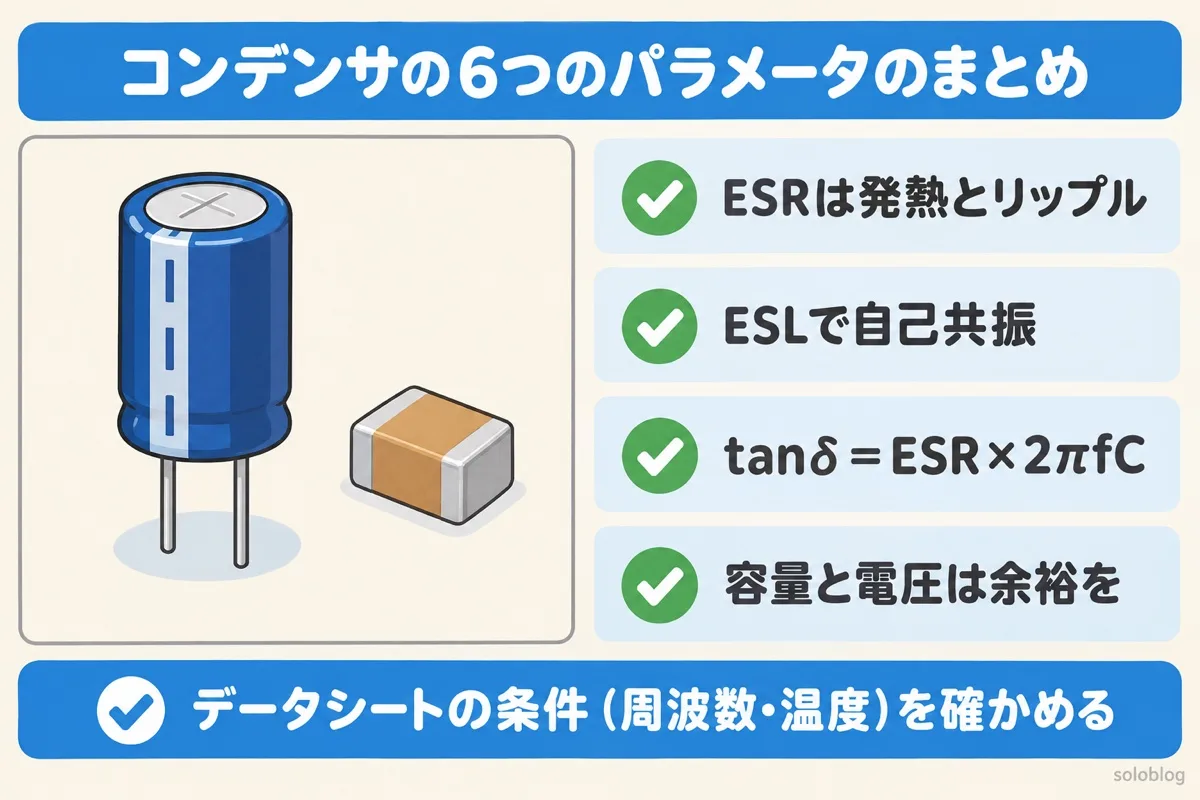

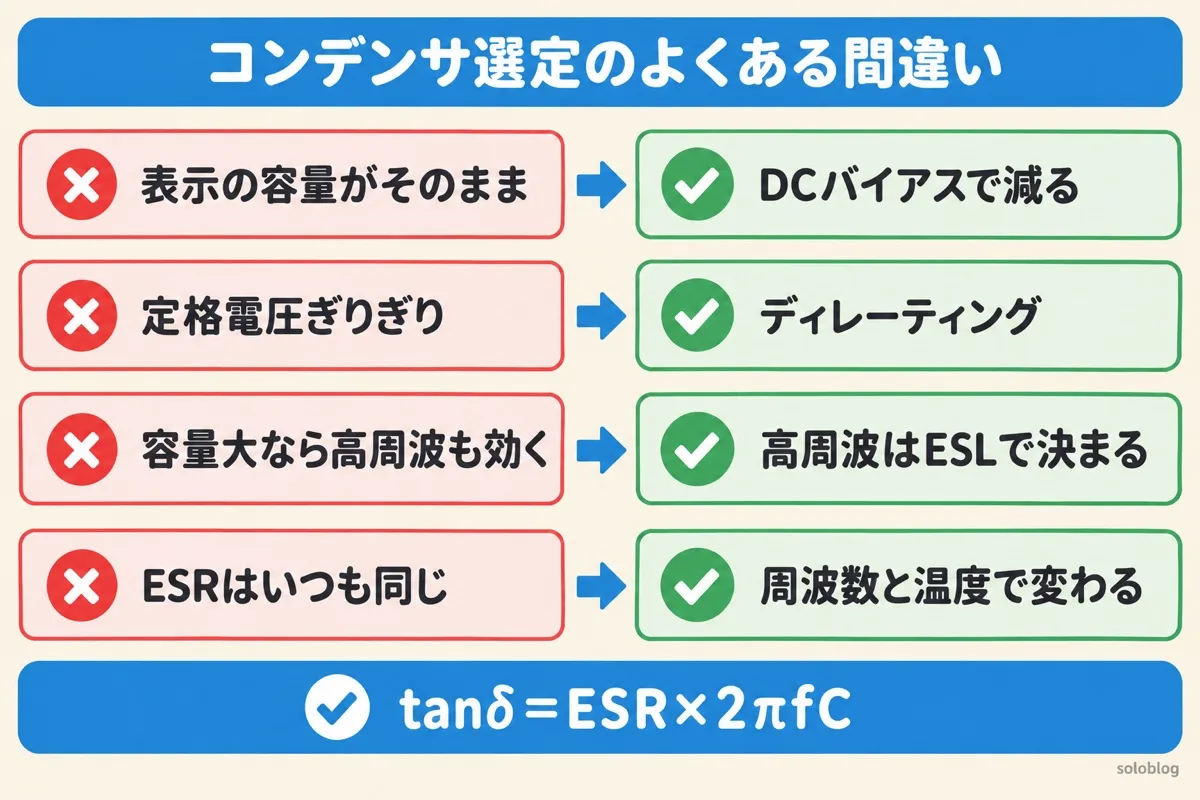

まとめ｜6つのパラメータを「ペットボトル」で覚える

データシートは最初は難しく見えますが、「どこを見ればいいか」がわかれば怖くなくなります。この6つのパラメータをマスターして、データシートを味方につけてください。
