- 「7つの条件を全部試すと128回も実験が必要…時間もお金も足りない」
- 「直交表を使えば減らせるらしいけど、どう使えばいいか分からない」
- 「L4とかL8とか言われても、どれを選べばいいの？」
- 「割り付けって何？どの列に何を入れればいいの？」
直交表は「魔法の時間割」です。
普通にやると128回必要な実験を、たった8回に減らせます。しかも「どの条件が一番効くか」はちゃんと分かる。この記事では、L4直交表とL8直交表の使い方を「ホテルのバイキング」のたとえで、誰でも分かるように解説します。
実験計画法を学んでいると、必ず出てくるのが「直交表」という言葉。
「L4」「L8」「L16」…なんだか暗号のようですよね。
でも安心してください。直交表の本質は、とてもシンプルです。
「うまく組み合わせれば、少ない回数で全部の情報が手に入る」
これだけです。
この記事を読み終わる頃には、あなたも「なるほど、だから実験回数が減るのか！」と腹落ちしているはずです。
直交表の「そもそもの仕組み」を知りたい方は、まずこちらをお読みください。
【完全図解】直交配列表とは？「実験128回→8回」に激減させる魔法の仕組み
直交表は「ホテルのバイキング」だ
直交表を理解するために、まず「ホテルのバイキング」をイメージしてください。
あなたは今、豪華なホテルのバイキングにいます。
選べる料理は3種類：
・メイン料理（ステーキ or 魚料理）
・サイドディッシュ（サラダ or スープ）
・ドリンク（赤ワイン or 白ワイン）
「どの組み合わせが一番満足度が高いか」を知りたいとします。
普通にやると「8回」食べなきゃいけない
3つの料理カテゴリ、それぞれ2つの選択肢。全部の組み合わせを試すと…
2 × 2 × 2 = 8通り
つまり、8回バイキングに通わないと「最高の組み合わせ」が分かりません。
お腹も財布も大変ですよね。
でも「4回」で済む方法がある
ここで登場するのが「L4直交表」です。
L4直交表を使うと、4回の食事だけで「どの料理が満足度に一番影響するか」が分かります。
なぜそんなことが可能なのか？
それは、L4直交表が「バランスよく組み合わせを選んでくれる」からです。
図：8回ぜんぶ食べなくても、この「4回」でわかる
消えた4回は「サボった」のではありません。残した4回だけで、・・ が全部2回ずつ登場するように選んであるから、公平に比べられるのです。
L4直交表とは？「最小の魔法陣」
L4直交表は、「3つの因子を4回の実験で調べる」ための表です。
「L」は「Latin square（ラテン方格）」の頭文字、「4」は「4回の実験」を意味します。
| 実験No. | 第1列 | 第2列 | 第3列 |
|---|---|---|---|
| 1 | 1 | 1 | 1 |
| 2 | 1 | 2 | 2 |
| 3 | 2 | 1 | 2 |
| 4 | 2 | 2 | 1 |
※ 1と2は水準（例：1=ステーキ、2=魚料理）を表します
この表の「魔法」に気づきましたか？
L4直交表をよく見てください。あることに気づきませんか？
第1列を見てください。「1」が2回、「2」が2回。
第2列も、第3列も同じです。
これは「どの因子も偏りなく試せている」ことを意味します。
たとえば第1列と第2列だけを見ると…
・(1, 1) → 実験No.1
・(1, 2) → 実験No.2
・(2, 1) → 実験No.3
・(2, 2) → 実験No.4
4つの組み合わせが、すべて1回ずつ登場しています！
これが「直交」の意味です。どの因子の組み合わせもバランスよく試せている。
バイキングに当てはめてみよう
先ほどのバイキングの例に、L4直交表を当てはめてみましょう。

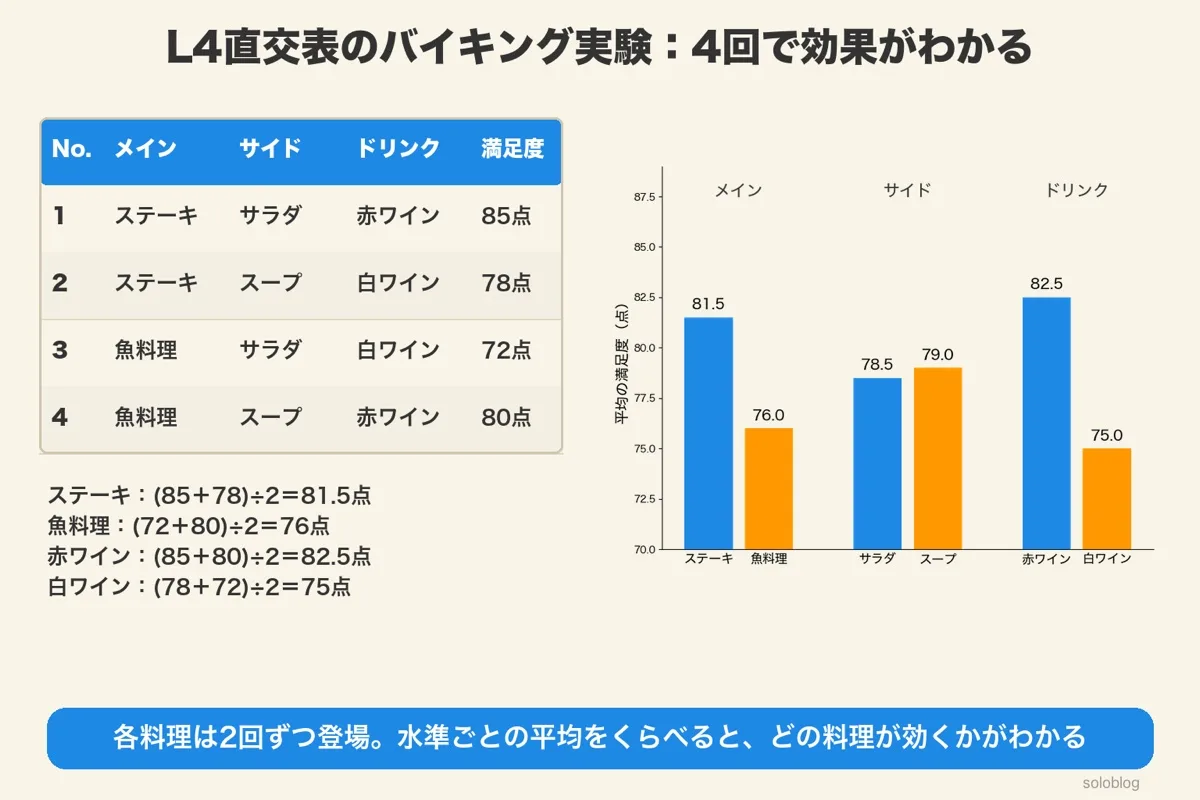

| 食事No. | メイン料理 | サイド | ドリンク | 満足度 |
|---|---|---|---|---|
| 1 | ステーキ | サラダ | 赤ワイン | 85点 |
| 2 | ステーキ | スープ | 白ワイン | 78点 |
| 3 | 魚料理 | サラダ | 白ワイン | 72点 |
| 4 | 魚料理 | スープ | 赤ワイン | 80点 |
たった4回の食事で、こんなことが分かります。
メイン料理の効果
・ステーキの平均：(85 + 78) ÷ 2 = 81.5点
・魚料理の平均：(72 + 80) ÷ 2 = 76点
→ ステーキの方が満足度が高い！
サイドディッシュの効果
・サラダの平均：(85 + 72) ÷ 2 = 78.5点
・スープの平均：(78 + 80) ÷ 2 = 79点
→ ほぼ同じ。どちらでもOK。
ドリンクの効果
・赤ワインの平均：(85 + 80) ÷ 2 = 82.5点
・白ワインの平均：(78 + 72) ÷ 2 = 75点
→ 赤ワインの方が満足度が高い！
結論：「ステーキ + 赤ワイン」が最高の組み合わせと分かりました。
8回食べなくても、4回で答えが出たのです。これが直交表の威力です。
実験計画法を、基礎から順に学びたいときに向いています。実験計画法を基礎から学べる入門書です（日科技連出版社、永田靖 著）。
L8直交表とは？「7つの因子を8回で調べる」
L4直交表は便利ですが、調べられる因子は最大3つまで。
もっと多くの因子を調べたい場合は、L8直交表を使います。
7つの因子（各2水準）を調べようとすると…
普通にやると：2⁷ = 128回の実験が必要
L8直交表を使うと：たった8回で済む
実験回数が16分の1になります！
図：128個の実験のうち、光るのは「たった8個」
グレーのマス1個が「実験1回」。128個のうちオレンジの8個だけやれば、7つの条件のどれが効いているかが分かります。
| No. | 列1 | 列2 | 列3 | 列4 | 列5 | 列6 | 列7 |
|---|---|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 2 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 3 | 1 | 2 | 2 | 1 | 1 | 2 | 2 |
| 4 | 1 | 2 | 2 | 2 | 2 | 1 | 1 |
| 5 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 6 | 2 | 1 | 2 | 2 | 1 | 2 | 1 |
| 7 | 2 | 2 | 1 | 1 | 2 | 2 | 1 |
| 8 | 2 | 2 | 1 | 2 | 1 | 1 | 2 |
L8直交表も、L4と同じ「魔法の性質」を持っています。
- 各列で「1」と「2」が同じ回数（4回ずつ）出てくる
- どの2列を取り出しても、4つの組み合わせが2回ずつ出てくる
この「バランスの良さ」が、少ない実験回数でも正確な結果を出せる秘密です。
割り付けとは？「どの列に何を入れるか」を決める
直交表を使う上で、最も重要な作業が「割り付け」です。
割り付けとは、「直交表の各列に、どの因子を対応させるか」を決めること。
割り付けは、「席替えの座席表を作る」ようなものです。
・教室（直交表）には決まった席（列）がある
・生徒（因子）をどの席に座らせるかを決める
・ただし「相性の悪い生徒同士」は離れた席にする必要がある
この「相性の悪い生徒同士」が、交互作用を調べたい因子の組み合わせです。
割り付けで絶対に守るべきルール
L8直交表で最も重要なルールは、「交互作用が出る列を避ける」ことです。
L8直交表では、2つの列を掛け算すると、別の列になるという性質があります。
例：
・列1 × 列2 = 列3 に交互作用が出る
・列1 × 列4 = 列5 に交互作用が出る
・列2 × 列4 = 列6 に交互作用が出る
つまり、列1と列2に因子を割り付けたら、列3には何も入れてはいけない（交互作用が混ざるため）。

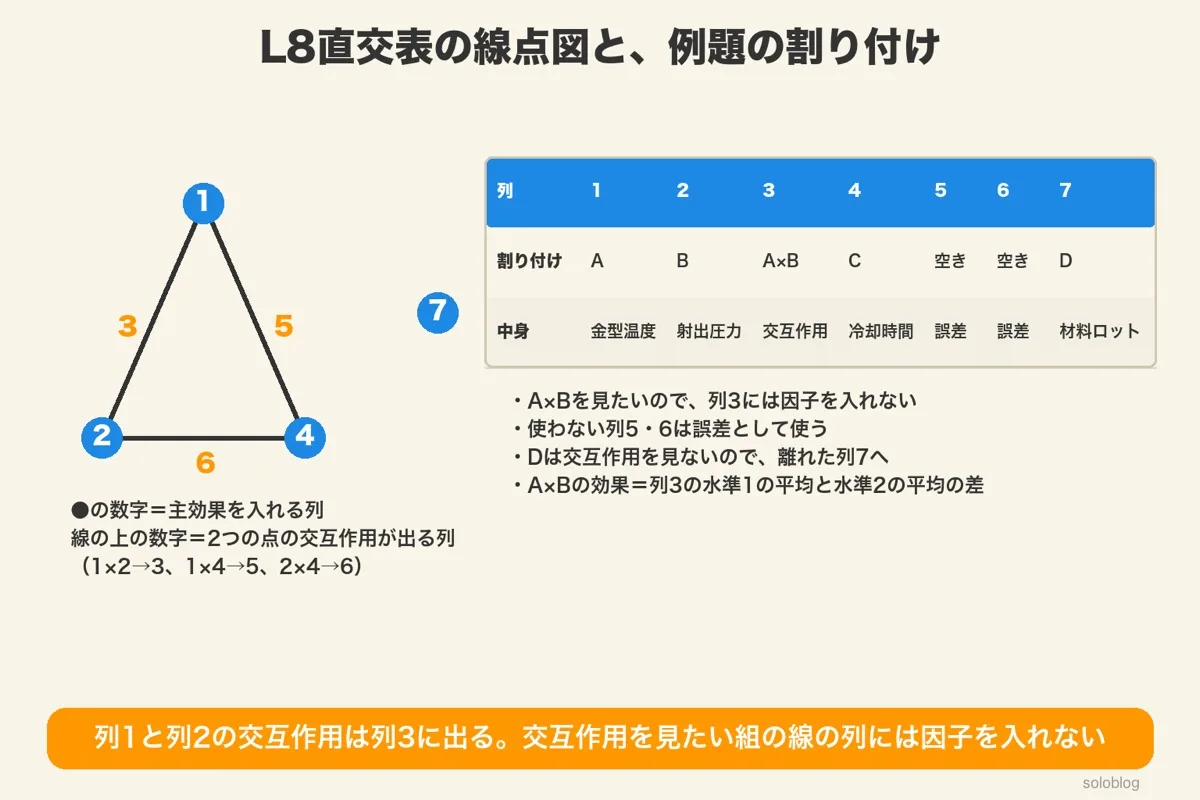

これを視覚的に表したのが「線点図」です。
線点図の詳しい使い方はこちらで解説しています。
線点図の正体｜なぜ点と線？「L4」で学ぶ、一番やさしい割り付け入門
L4直交表の分散分析
実践例：L8直交表で「製品品質」を最適化する
ここからは、実際の製造現場を想定した例で解説します。
調べたい因子は4つ：
A：金型温度（低い or 高い）
B：射出圧力（低い or 高い）
C：冷却時間（短い or 長い）
D：材料ロット（ロット1 or ロット2）
普通にやると 2⁴ = 16回の実験が必要。
でもL8直交表を使えば8回で済みます。
ステップ1：因子を列に割り付ける
4つの因子をL8直交表のどの列に入れるか決めます。
今回は「A×B の交互作用も調べたい」とします。
| 列番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| 割り付け | A | B | A×B | C | （空き） | （空き） | D |
※ 列3は「A×Bの交互作用」を見るために空けておく
ステップ2：実験を実施する
割り付けに従って、8回の実験を行い、結果（強度）を記録します。
| No. | A:金型温度 | B:射出圧力 | C:冷却時間 | D:材料ロット | 強度(MPa) |
|---|---|---|---|---|---|
| 1 | 低い | 低い | 短い | ロット1 | 42 |
| 2 | 低い | 低い | 長い | ロット2 | 48 |
| 3 | 低い | 高い | 短い | ロット2 | 55 |
| 4 | 低い | 高い | 長い | ロット1 | 58 |
| 5 | 高い | 低い | 短い | ロット2 | 52 |
| 6 | 高い | 低い | 長い | ロット1 | 56 |
| 7 | 高い | 高い | 短い | ロット1 | 62 |
| 8 | 高い | 高い | 長い | ロット2 | 65 |
ステップ3：各因子の効果を計算する
各因子の「水準1の平均」と「水準2の平均」を計算して、どの因子が効いているか調べます。
A：金型温度の効果
・低い（実験1,2,3,4）の平均：(42+48+55+58)÷4 = 50.75 MPa
・高い（実験5,6,7,8）の平均：(52+56+62+65)÷4 = 58.75 MPa
→ 差 = 8.0 MPa（効果大！）
B：射出圧力の効果
・低い（実験1,2,5,6）の平均：(42+48+52+56)÷4 = 49.5 MPa
・高い（実験3,4,7,8）の平均：(55+58+62+65)÷4 = 60.0 MPa
→ 差 = 10.5 MPa（最も効果大！）
C：冷却時間の効果
・短い（実験1,3,5,7）の平均：(42+55+52+62)÷4 = 52.75 MPa
・長い（実験2,4,6,8）の平均：(48+58+56+65)÷4 = 56.75 MPa
→ 差 = 4.0 MPa（やや効果あり）
D：材料ロットの効果
・ロット1（実験1,4,6,7）の平均：(42+58+56+62)÷4 = 54.5 MPa
・ロット2（実験2,3,5,8）の平均：(48+55+52+65)÷4 = 55.0 MPa
→ 差 = 0.5 MPa（ほぼ効果なし）
強度を最大化するには…
A：金型温度 → 高い
B：射出圧力 → 高い
C：冷却時間 → 長い
D：材料ロット → どちらでもOK（効果なし）
たった8回の実験で、最適条件が見つかりました！
L4とL8、どちらを選ぶ？
直交表の選び方は、「調べたい因子の数」で決まります。
| 直交表 | 実験回数 | 調べられる因子数 | 使う場面 |
|---|---|---|---|
| L4 | 4回 | 最大3因子 | 因子が少ない、まず試したい時 |
| L8 | 8回 | 最大7因子 | 因子が多い、交互作用も見たい時 |
| L16 | 16回 | 最大15因子 | 因子がとても多い時 |
- 因子が2〜3個 → L4 で十分
- 因子が4〜7個 → L8 を使う
- 交互作用も調べたい → 余裕を持って大きめの直交表を選ぶ
- 迷ったらL8 → 汎用性が高く、実務で最も使われる
ここで「線点図」を見てみよう
さて、ここまでの話を「図」にしたのが線点図です。
もう一度見てみましょう。
この図は、さっきの「絵の具の話」をシンプルに描いているだけなんです。
- 丸い点（1, 2）： 「ここに要因（赤・青）を入れてね」という場所。
- 結んでいる線： 「この2つはペアだよ（混ざるよ）」という印。
- 線の上の数字（3）： 「混ざった色（紫）は、ここに出るよ」という場所。
つまり、線点図とは「どこに何を入れたら、どこに何色が出るか」を教えてくれる予言の書なのです。
L12直交表の「スペック」
まず、L12直交表の実力を見てみましょう。
比較対象として、メジャーな「L16直交表」と並べてみます。
| 種類 | 実験回数 | 扱える因子の数 | 交互作用 |
|---|---|---|---|
| L16直交表 | 16回 | 最大 15個 | 特定の列に出る （見れる） |
| L12直交表 | 12回 | 最大 11個 | 全列に分散する （見れない） |
L16よりも少ない実験回数（12回）で、ほぼ同じ数（11個）の因子を調べることができます。
非常にコスパが良いですね。
しかし、右端の項目に注目してください。
「交互作用が見れない」と書いてあります。
なぜそれが「最強」なのか？
「交互作用が見れないなんて、欠陥品じゃないか？」
そう思うかもしれません。しかし、以下のシチュエーションでは、これこそが最強の武器になります。
開発の初期段階では、「温度、圧力、材料、時間、速度…」など、怪しい因子が山ほどあります。
この段階で知りたいのは、細かい相性（交互作用）ではありません。
L12を使えば、交互作用のことを一切気にせず、空いている列に片っ端から因子を詰め込むことができます。
（L8やL16だと、交互作用が出る列を避けながら割り付けるので、空き部屋が無駄になります）
- L16： 交互作用を避けると、実質5〜6個しか因子を入れられない。
- L12： 交互作用を無視して、最大11個までギチギチに詰め込める。
この「収容力の高さ」こそが、L12がスクリーニング実験の王様と呼ばれる所以です。
まとめ：直交表は「魔法の時間割」
- 直交表は、実験回数を大幅に減らしながら、正確な結果を得るための「魔法の組み合わせ表」
- L4直交表：4回の実験で最大3因子を調べられる
- L8直交表：8回の実験で最大7因子を調べられる（128回→8回！）
- 割り付け：直交表の「どの列に、どの因子を入れるか」を決める作業
- 交互作用を調べたい場合は、その列を空けておく必要がある
- 直交表を使えば、少ない実験で「どの因子が一番効くか」「最適条件は何か」が分かる
直交表は、一見すると「ただの数字の表」に見えます。
でも実は、先人の数学者たちが考え抜いた「究極のバランス」が詰まった芸術作品なのです。
このバランスのおかげで、私たちは少ない実験回数で、多くの情報を得ることができます。
まずはL4直交表から試してみてください。3つの因子を4回の実験で調べるだけでも、その威力を実感できるはずです。
- まずはL4直交表で簡単な3因子の実験を設計してみる
- 線点図を使って割り付けの練習をする
- 因子が増えたらL8直交表にチャレンジ
- 分散分析で結果を統計的に検証する
実験の組み合わせを効率的に設計するための表。どの2列を取り出しても、すべての組み合わせが均等に登場する性質（直交性）を持つ。
直交表の種類を表す記号。「L」はLatin square（ラテン方格）、数字は実験回数を意味する。L8なら8回の実験で使う表。
直交表の各列に、どの因子を対応させるかを決める作業。交互作用を考慮して適切な列を選ぶ必要がある。
実験で変化させる条件のこと。例：温度、圧力、時間など。英語ではFactor。
因子が取りうる具体的な値。例：温度の因子なら「100℃」と「150℃」の2水準。英語ではLevel。
2つの因子が組み合わさったときに生まれる特別な効果。因子AとBの交互作用は「A×B」と書く。
- □ L4直交表の構造を暗記している
- □ L8直交表の構造を理解している
- □ 「直交」の意味を説明できる
- □ 割り付けの手順を理解している
- □ 交互作用が出る列を避ける理由を説明できる
- □ 各因子の効果を計算できる
- □ 最適条件を導き出せる
直交表をマスターすれば、あなたの実験効率は劇的に変わります。
まずはL4から試してみましょう！
