【完全図解】電気回路とは？｜電気が流れる「ぐるっと一周の道」を理解する

「回路」という言葉を聞くと、複雑な基板や配線図を思い浮かべて身構えてしまう方も多いのではないでしょうか。

でも安心してください。電気回路のエッセンスは、実はとてもシンプルです。

電気回路とは、電気が「ぐるっと一周」できる道のこと。これだけです。

この記事では、この「一周の道」を家の水道の循環システムに置き換えながら、電気回路の基礎をゼロから完全図解します。専門用語もすべて噛み砕いて説明しますので、電気に苦手意識がある方もぜひ最後まで読んでみてくださいね。

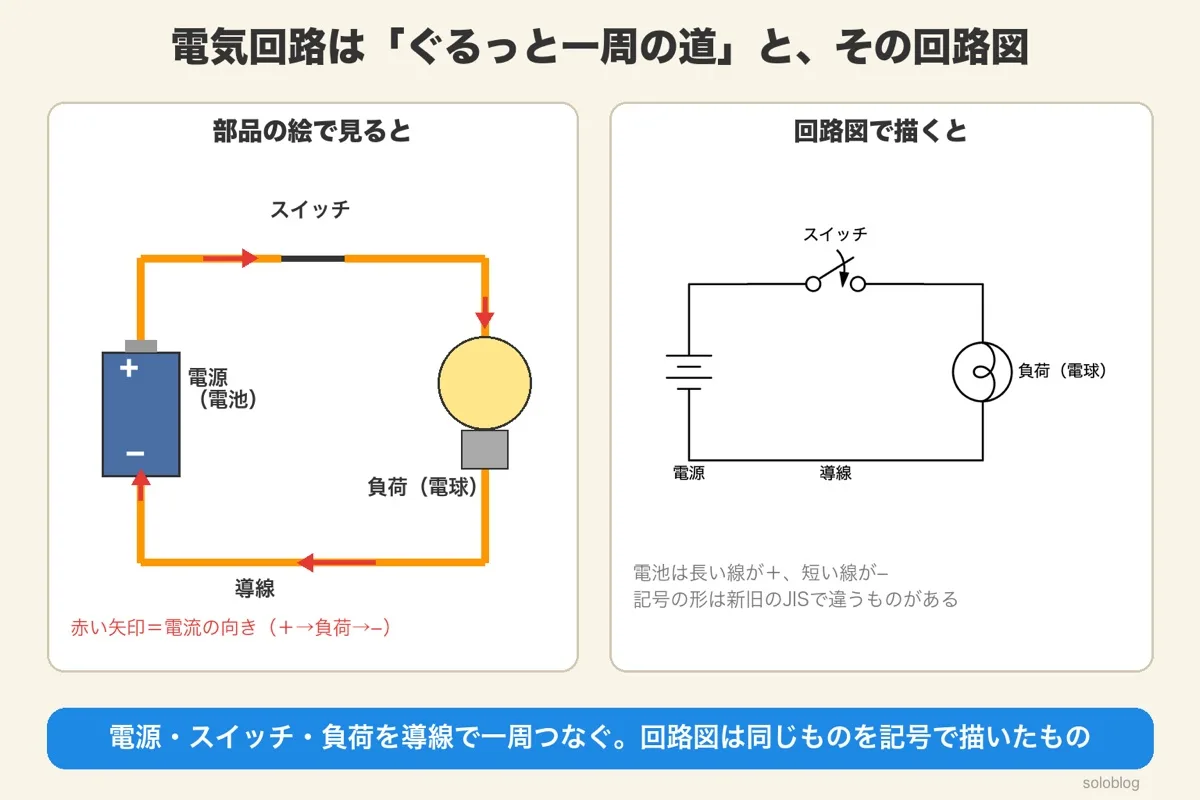

🔄 電気回路とは？「ぐるっと一周の道」が大前提

まず、最も大事なことをお伝えします。

電池のプラス極から出発した電気（電流）は、電線を通り、電球などの機器を通過し、必ず電池のマイナス極に「帰ってくる」必要があります。

途中で道が途切れていたら？ 電気は一切流れません。これが電気回路の大前提です。

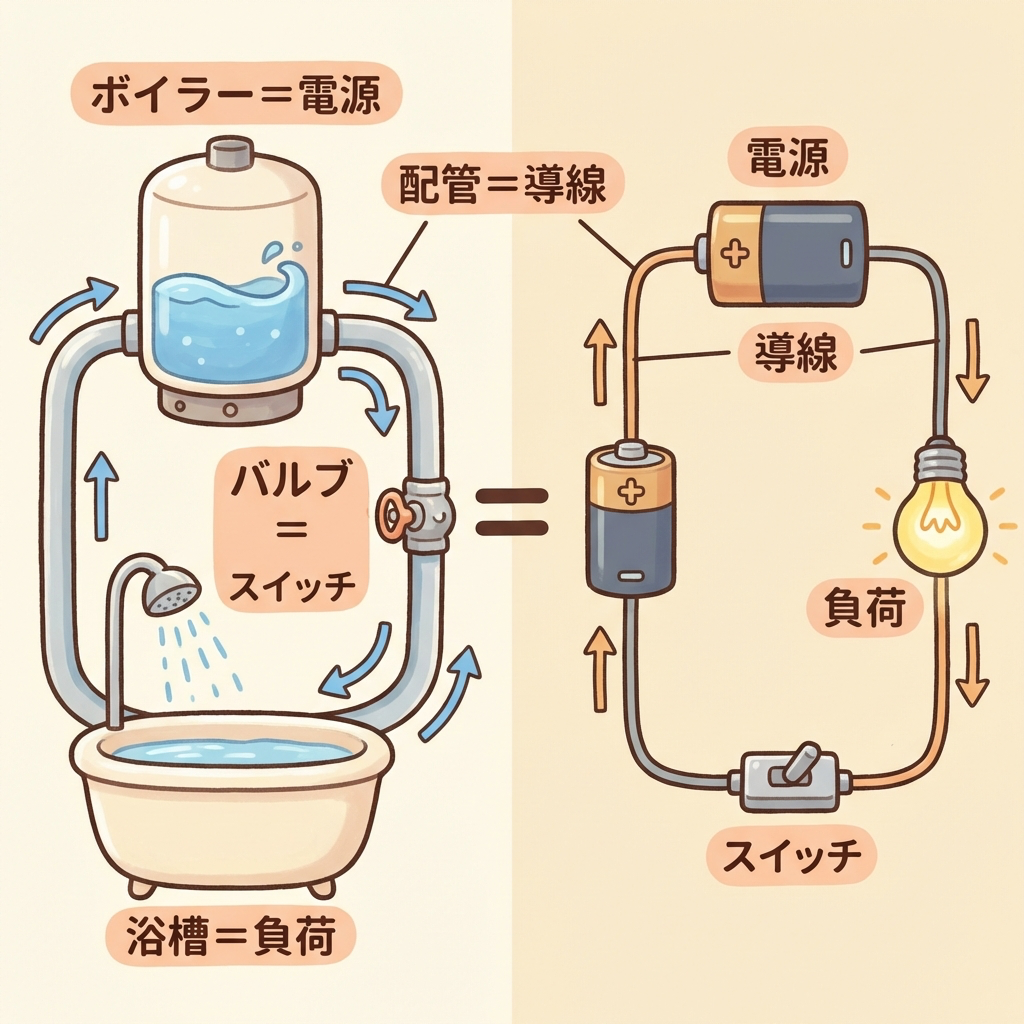

🏠 「家の水道」で理解する電気回路

電気回路は、家の水道の循環システムとそっくりです。

お風呂の「追い焚き」機能をイメージしてください。ボイラーで温めた水が配管を通って浴槽に届き、冷めた水が配管を通ってボイラーに戻ってくる。この「ぐるっと一周する水の流れ」こそ、電気回路と同じ仕組みです。

ボイラー（電源）が水を押し出し、配管（導線）を通って、浴槽（負荷）でお湯として使われ、バルブ（スイッチ）を通ってボイラーに戻ってくる。この「一周の輪っか」が途切れると、水は流れませんよね。電気もまったく同じです。

🧩 電気回路を構成する「4つの部品」

どんなに複雑な回路でも、基本的にはたった4つの部品の組み合わせです。先ほどの水道のたとえと一緒に覚えましょう。

① 電源（でんげん）＝ ボイラー

電源は、電気を押し出す「力の源」です。電池やコンセントがこれにあたります。

水道でいえばボイラー（ポンプ）の役割。水を温めて押し出す力がなければ、配管に水は流れません。同じように、電源がなければ電気は流れません。

② 導線（どうせん）＝ 配管（パイプ）

導線は、電気の「通り道」です。銅やアルミなどの金属でできた電線がこれにあたります。

水道でいえば配管（パイプ）です。パイプがなければ水を運べないのと同じように、導線がなければ電気を運べません。回路図では直線で描かれます。

③ 負荷（ふか）＝ 蛇口・シャワーヘッド

負荷は、電気エネルギーを別のエネルギーに変換する部品です。電球なら「光」に、モーターなら「動き」に、ヒーターなら「熱」に変えます。

水道でいえば蛇口やシャワーヘッドの部分。水を「使う」場所ですね。

④ スイッチ ＝ バルブ（元栓）

スイッチは、電気の道をつないだり切ったりする部品です。

水道でいえばバルブ（元栓）。バルブを閉じれば水が止まり、開ければ水が流れますよね。電気のスイッチもまったく同じ。ONにすれば道がつながり、OFFにすれば道が途切れます。

📋 4つの部品まとめ

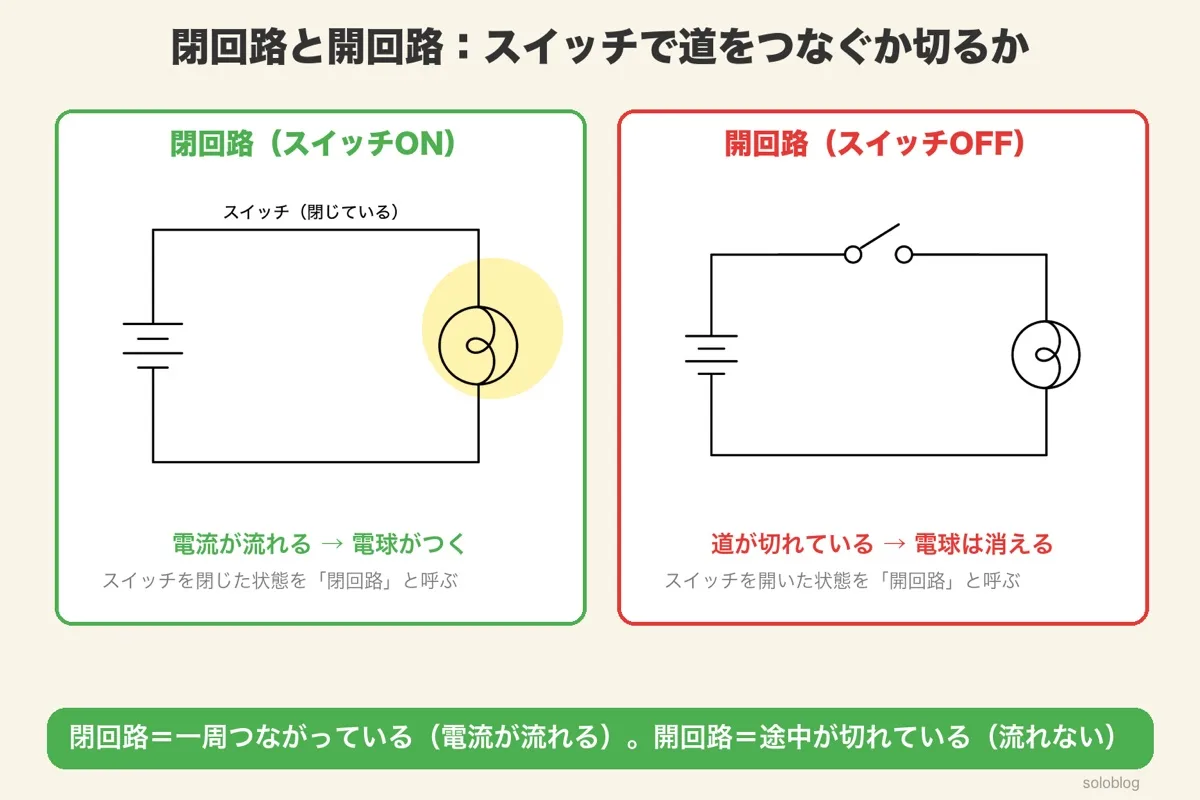

🚪 「開回路」と「閉回路」｜スイッチのON/OFFで何が変わる？

電気回路には2つの状態があります。「閉回路（へいかいろ）」と「開回路（かいかいろ）」です。名前は難しいですが、実はめちゃくちゃ簡単です。

✅ 閉回路 ＝ 道がつながっている → 電気が流れる

「閉」は「閉じている」の閉です。回路の道がぐるっと一周閉じている（つながっている）状態です。水道のバルブが「開」の状態、つまりスイッチONのイメージですね。

❌ 開回路 ＝ 道が途切れている → 電気が流れない

「開」は「開いている」の開です。回路の途中に切れ目がある（つながっていない）状態です。水道のバルブが「閉」の状態、つまりスイッチOFFのイメージです。

家のスイッチをONにすると照明がつき、OFFにすると消えるのは、まさにこの「閉回路」と「開回路」の切り替えが起きているからです。スイッチは回路の一周の道を「つなぐ」か「切る」かをコントロールしているのです。

🔀 直列回路と並列回路｜「一本道」か「枝分かれ」か

電気回路の基礎中の基礎が、「直列」と「並列」の2つのつなぎ方です。この違いを理解するだけで、回路の世界がグッと見えてきます。

➡️ 直列回路 ＝ 一本道トンネル

直列回路とは、すべての部品が一本道でつながっている回路のことです。

これは高速道路の一本道トンネルに似ています。車（電流）は分岐することなく、1つ目の料金所（電球A）→ 2つ目の料金所（電球B）と順番に通過するしかありません。

直列回路の特徴：

電流はどこを測っても同じ値です（一本道なので分かれない）。電圧は各部品で分け合います。そして、1つが切れると全体が止まる（道が途切れて開回路になる）という弱点があります。昔のクリスマスツリーの電飾で「1個の電球が切れると全部消える」のは、直列回路だったからです。

🔀 並列回路 ＝ 枝分かれする道路

並列回路とは、途中で道が枝分かれしている回路のことです。

これは分岐する一般道路に似ています。車（電流）は交差点で分かれて、一方は電球Aへ、もう一方は電球Bへ。それぞれ通り抜けた後、また合流して電池に帰ってきます。

並列回路の特徴：

各部品にかかる電圧は同じです（枝分かれしても水圧は同じ）。電流は各部品で分かれます。そして、1つが切れても他は動き続ける（別の道が残っている）というメリットがあります。家庭のコンセントが並列回路なのは、テレビを消しても冷蔵庫が止まっては困るからです。

📊 直列回路 vs 並列回路｜比較まとめ

🔥 ショート（短絡）はなぜ危ない？

電気回路を学ぶなら、「ショート（短絡）」の危険性も必ず知っておく必要があります。

💥 ショートとは？ → 負荷を通らない「近道」ができてしまうこと

ショート（短絡）とは、電源のプラス極とマイナス極が負荷（電球など）を通らずに直接つながってしまう現象です。

水道にたとえると、ボイラーから出た水が蛇口やシャワーを通らずに、配管だけでボイラーに直接戻ってしまう状態です。配管には抵抗がほとんどないため、ものすごい勢いで水が流れ、配管が破裂してしまいます。

オームの法則（V = I × R）で考えると、抵抗（R）がほぼゼロになると、電流（I）が理論上は無限大になります。実際にはブレーカーが落ちたりヒューズが切れたりして保護されますが、保護が間に合わなければ電線が発熱 → 発火 → 火災につながります。

📝 電気回路の基礎｜総まとめ

この記事で学んだ内容を、最後に一気に振り返りましょう。

電気の世界は「回路」がすべての始まりです。この記事で基礎をしっかり固めたら、次はオームの法則や合成抵抗の計算に進んでみましょう。一歩ずつ確実に積み上げれば、電気の世界は必ず味方になってくれますよ。
