電験三種の法規科目を勉強していて、「交流600V」「直流750V」「7000V」と数字が並ぶ瞬間、頭が真っ白になりませんか?でも安心してください。電圧の3区分は、私たちの身の回りにある「家のコンセント」「工場の受電設備」「送電線」と紐づけて覚えれば、二度と忘れない知識になります。
こんな悩みはありませんか?
- 「低圧・高圧・特別高圧」の境界数値が暗記できない
- 直流と交流で境界が違うのが紛らわしくて覚えにくい
- 「うちの工場のキュービクルは高圧?特別高圧?」がパッと答えられない
- 過去問で電圧区分の選択肢が出ると、自信を持って選べない
- そもそもなぜ電圧で区分する必要があるのかが理解できていない
この記事を読めばわかること
- 電圧の3区分(低圧・高圧・特別高圧)の境界値が一発で頭に入る
- 「家=低圧/工場=高圧/送電線=特別高圧」のイメージで二度と忘れない
- 直流と交流の境界値の違いと、その理由が理解できる
- 電圧区分が変わると何が変わるのか(保安・工事・主任技術者)がわかる
- 例題3問で、境目の「以下」「超える」と直流・交流の違いを確かめられる
あなたは今ここを学習中
電験三種・法規 完全ロードマップ
▶
Chapter 2:電気設備の技術基準
▶
第16回:電圧の3区分

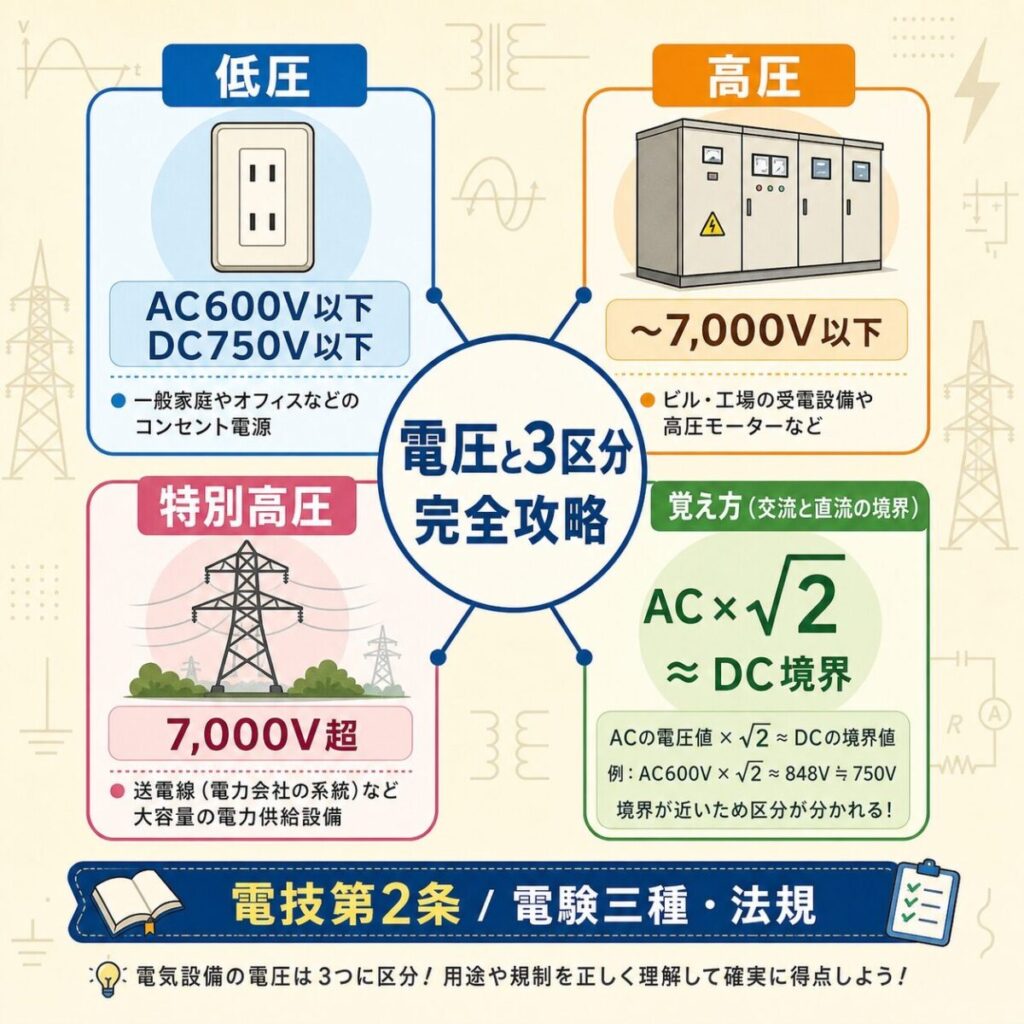

結論:電圧3区分は「600V・7000V」の2つの境界線で覚える
電技第2条で定められた電圧の3区分は、たった2つの境界線で決まります。
| 区分 |
交流 |
直流 |
身近な例 |
| 低圧 |
600V以下 |
750V以下 |
家のコンセント(100V・200V) |
| 高圧 |
600V超〜7000V以下 |
750V超〜7000V以下 |
工場の受電(6600V) |
| 特別高圧 |
7000V超 |
7000V超 |
送電線(66000V・275000V等) |
覚え方は「家=低圧/工場=高圧/送電線=特別高圧」。これだけ押さえれば、本番で迷うことはなくなります。
電技第2条の条文|電圧区分の根拠を押さえる
電圧の3区分は、電気設備に関する技術基準を定める省令(電技)第2条で定められています。まずは条文を確認しましょう。
電技 第2条(電圧の種別等)
電圧は、次の区分により低圧、高圧及び特別高圧の3種とする。
- 低圧:直流にあっては750V以下、交流にあっては600V以下のもの
- 高圧:直流にあっては750Vを、交流にあっては600Vを超え、7,000V以下のもの
- 特別高圧:7,000Vを超えるもの
条文を見ると、3つのポイントがあることがわかります。
① 電圧は3区分のみ
「低圧」「高圧」「特別高圧」の3つだけ。「超高圧」「超低圧」などの区分は法令上存在しません。
② 直流と交流で境界値が違う(低圧/高圧の境界のみ)
低圧と高圧の境界は直流750V、交流600V。一方、高圧と特別高圧の境界は直流・交流ともに7000Vで同じです。
③ 境界値は「以下」か「超え」か
条文をよく読むと、低圧は「600V以下」、高圧は「600Vを超え」とあります。つまりちょうど600Vは低圧、600.1Vは高圧になります。試験のひっかけポイントです。
電技第2条の原文は、e-Gov法令検索「電気設備に関する技術基準を定める省令」から確認できます。

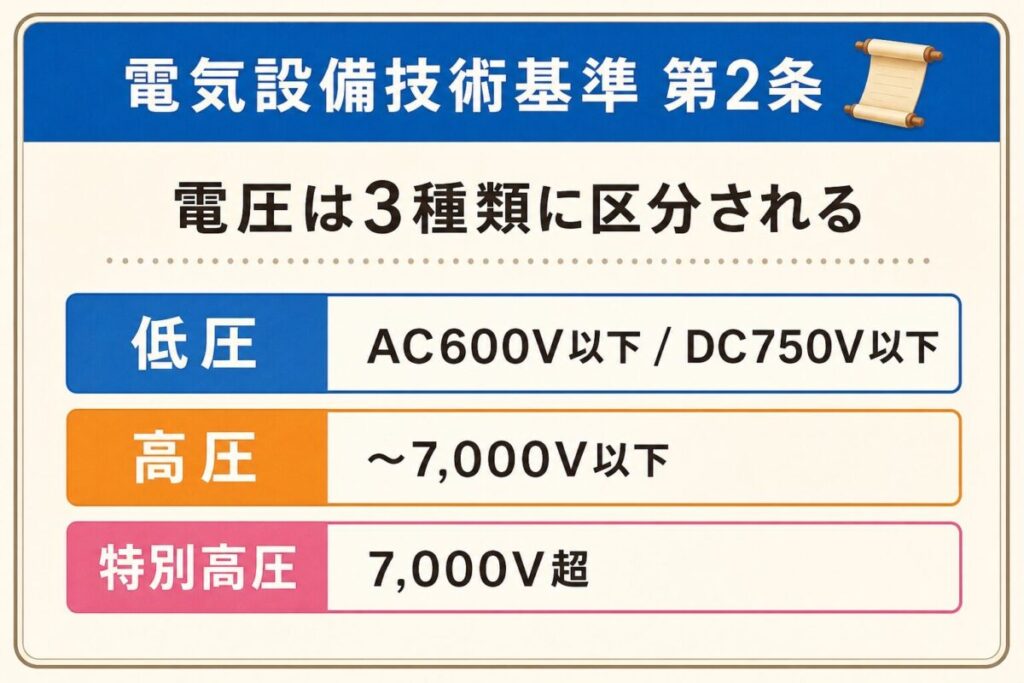

電技第2条の電圧の区分:低圧・高圧・特別高圧
身近な例で覚える3区分|「家・工場・送電線」のイメージで完全マスター
数字だけ暗記しても、なかなか頭に残りません。電圧区分は、私たちの生活に登場する「電気設備」とセットでイメージすると、不思議と忘れなくなります。
低圧:家のコンセント・住宅街の電線
低圧の代表例
- 家のコンセント:100V(交流)
- エアコンやIH調理器:200V(交流)
- 住宅街を走る低圧配電線(柱上トランスから家へ):100V/200V(交流)
- EVの一部充電器:500V前後(直流)
- 大型工場の制御盤の一部:400V〜600V(交流)
低圧の範囲は、私たちが日常的に触れる電気の世界です。家庭の電気はすべて低圧、住宅街の電線も低圧です。「ふだん人が触れる可能性のある電気=低圧」とイメージすると覚えやすいでしょう。
高圧:工場・ビルの受電設備(キュービクル)
高圧の代表例
- 工場やビルの受電:6,600V(交流/日本の標準)
- キュービクル(高圧受電設備)内部の母線:6,600V
- 住宅街の電柱の上の方の電線(柱上トランスへ入る側):6,600V
- 地方の配電線:3,300V(交流/一部地域)
高圧の代表は、日本全国どこにでもある「6,600V」です。中小の工場・ビルの多くは6,600Vの高圧で受電し(大きな施設は22,000V以上の特別高圧で受電することもあります)、構内のキュービクル(高圧受電設備)で低圧(100V/200V/400V)に変換されて使われます。
身近な事例
工場の受電は6,600V(高圧)であることが多いです。「うちの電気は何ボルトで来ているの?」と聞かれて即答できると、ちょっとしたエンジニアの一目置かれポイントになります。電験三種の知識は、こういう日常会話でも役立ちます。
特別高圧:送電線・大規模需要家
特別高圧の代表例
- 大規模工場・データセンター・大型ビルの受電:22,000V/66,000V
- 地域の配電用変電所への送電線:66,000V
- 都市部の主要送電線(鉄塔上):154,000V/275,000V
- 長距離送電(500kV超電圧送電線):500,000V
- 新幹線の架線:25,000V(交流)
特別高圧の世界は、もはや「人が直接触れる電気」ではありません。電圧があまりに高いため、空気を介して放電する危険があり、専用の鉄塔・がいし・離隔距離が必要になります。
あわせて読みたい
架空電線の高さと離隔距離|道路6m・鉄道5.5m・建造物との離隔を表で図解|判定ツール付き
特別高圧・高圧の架空電線を、地表や建造物からどれだけ離すかの決まりを電技解釈で確かめます。
「家・工場・送電線」3段階イメージ図
特別高圧(7,000V超)
発電所 → 超高圧送電線 → 一次変電所(500,000V〜66,000V)
降圧
高圧(600V超〜7,000V以下)
配電用変電所 → 配電線 → 工場のキュービクル(6,600V)
降圧
低圧(600V以下)
柱上トランス → 家のコンセント(100V/200V)
まとめのイメージ
電気は「特別高圧 → 高圧 → 低圧」と段階的に電圧を下げながら、発電所から私たちの家のコンセントまで運ばれてきます。電圧が高いほど効率よく長距離を運べる一方、危険性も高くなるため厳しい保安基準が課せられます。これが電圧を3区分に分ける理由です。

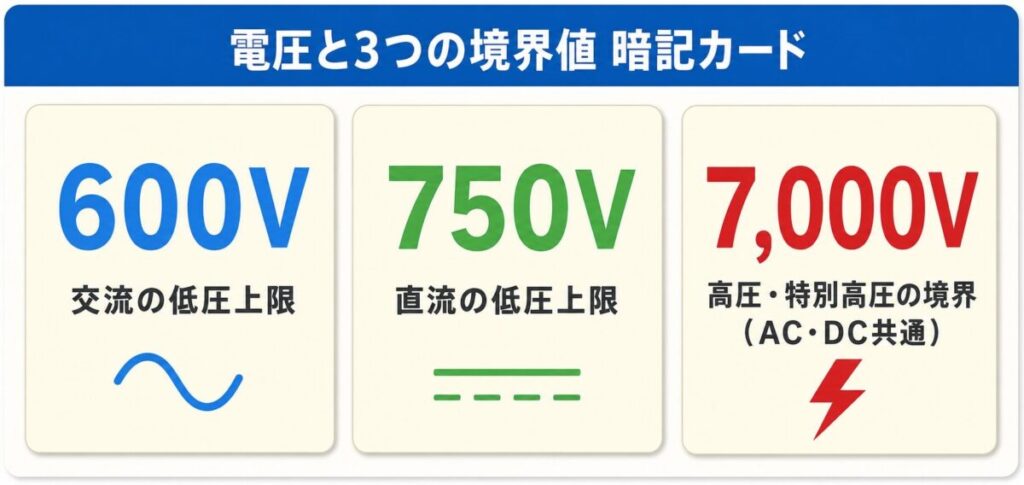

電圧区分の3つの境界値:600V・750V・7,000V

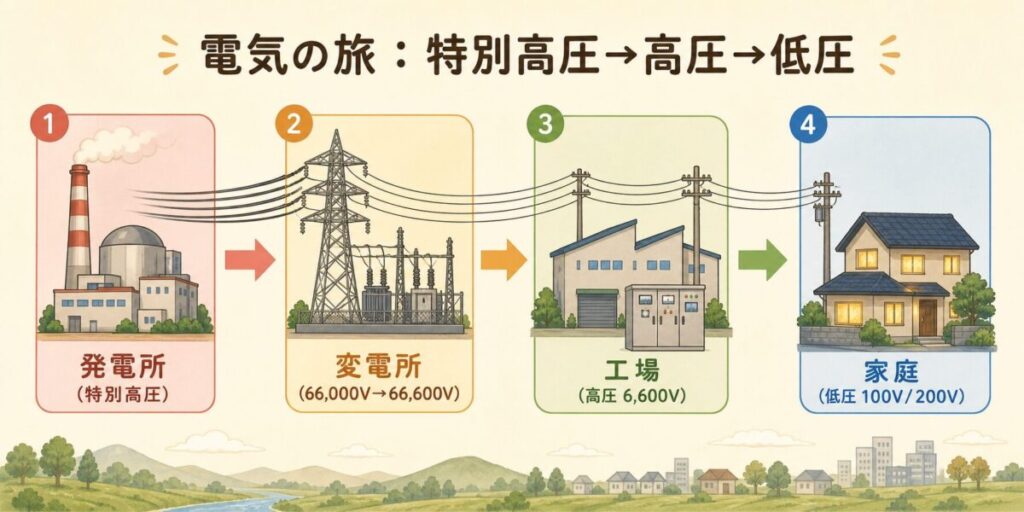

特別高圧 → 高圧 → 低圧へと電気が届く流れ(電圧は例)
直流と交流で境界値が違う理由|なぜ低圧の境界だけ違うのか?
電技第2条で最も混乱しやすいのが、低圧と高圧の境界が直流750V/交流600Vと異なる点です。なぜこんな複雑なルールになっているのでしょうか?理由を理解すれば、忘れにくくなります。
理由:交流の「実効値」と「最大値」の関係
交流の電圧は、時間とともに+方向と−方向に振動します。「600V」というのは、その振幅から求めた「実効値(RMS値)」のことです。
交流の実効値と最大値(ピーク電圧)の関係は、次のようになります。
交流の最大値の計算
最大値 = 実効値 × √2 ≈ 実効値 × 1.414
つまり、交流600V(実効値)の最大値は:
600V × √2 ≈ 848.5V
注目してください。交流600Vの「最大値(瞬間的なピーク)」は約848.5Vです。これに対して直流の境界は750V。電技に、直流と交流で境界が違う理由は書かれていません。「交流は瞬間の値が実効値の√2倍まで上がる」と結びつけて覚えるための目安として使ってください(848.5Vと750Vは約13%ちがいます)。
直流と交流の境界値の本当の意味
| 電圧種別 |
表示値 |
最大値(実際の瞬間値) |
| 交流600V(実効値) |
600V |
約848.5V |
| 直流750V |
750V |
750V(一定) |
直流は時間によって変化せず常に一定なので、表示値=最大値です。一方、交流は表示値(実効値)の√2倍が最大値です。交流の境界が直流より低いことを、この√2倍と結びつけて覚えると取り違えにくくなります。
覚え方のコツ
「交流は瞬間値が高くなるから境界値が低い」と理解しましょう。交流600V × √2 ≈ 848.5V、直流は750V、と並べて覚える目安です(省令に理由として書かれているわけではありません)。なお、高圧と特別高圧の境界(7,000V)は直流も交流も同じです。
あわせて読みたい
引張強さを20%以上減少させないとは?電線の接続4原則を図解
電線の接続ルール

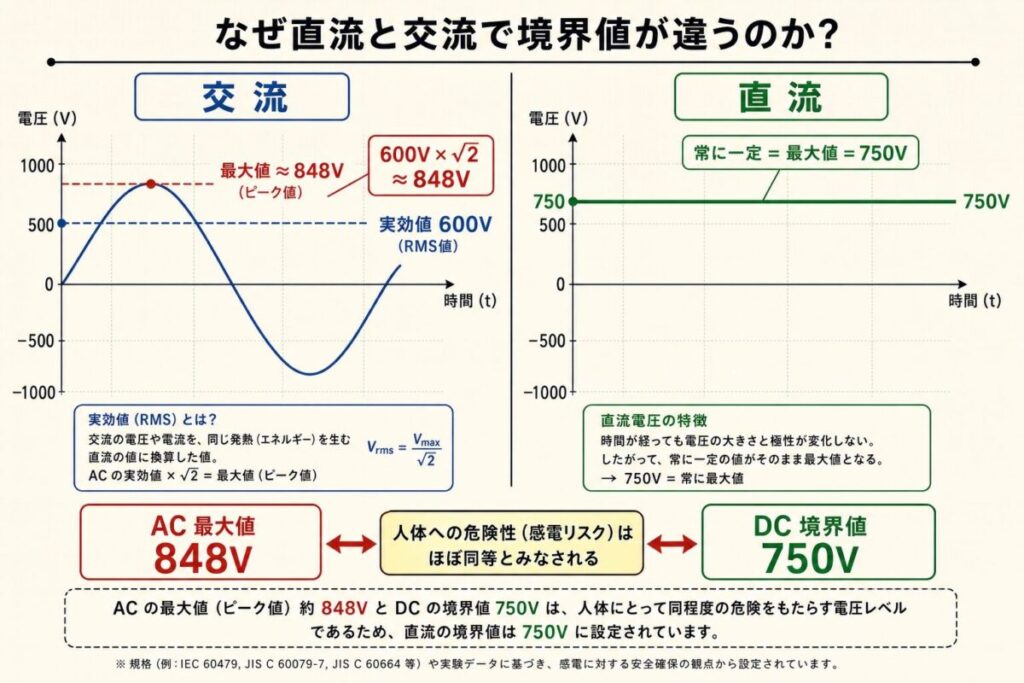

交流600Vの最大値は約848.5V、直流の境目は750V(理由は省令に書かれていない)
電圧区分で何が変わるのか?|保安・工事・主任技術者への影響
電圧の3区分は、ただ分類するためだけのものではありません。区分によって適用される保安ルールや必要な資格が大きく変わります。これも試験で問われるポイントです。
電圧区分による違い一覧
| 項目 |
低圧 |
高圧 |
特別高圧 |
| 電気工事士の資格 |
一般用電気工作物なら第二種でよい(自家用電気工作物の工事は第一種) |
第一種(最大電力500kW未満の自家用電気工作物) |
最大電力500kW以上の需要設備などは電気工事士法の対象外(電圧では決まらない) |
| 絶縁抵抗値 |
0.1〜0.4MΩ以上 |
絶縁耐力試験で確認 |
絶縁耐力試験で確認 |
| 接地工事 |
機器の外箱:C種(300V超)・D種(300V以下) |
機器の外箱:A種/低圧と結ぶ変圧器の低圧側:B種 |
機器の外箱:A種/低圧と結ぶ変圧器の低圧側:B種 |
| 主任技術者の資格 |
一般用電気工作物なら不要(低圧でも自家用電気工作物なら要る) |
第三種以上(出力5,000kW以上の発電所などを除く) |
17万V以上は第一種・17万V未満は第二種以上(5万V未満なら第三種でもよい) |
| 立入禁止措置 |
不要(解釈 第38条は高圧・特別高圧が対象) |
発電所・変電所などは、さく・へい+立入禁止の表示+施錠など(解釈 第38条) |
同じ。さくの高さ+充電部までの距離の和は35,000V以下5m・160,000V以下6m |
| 離隔距離 |
小さい |
中程度 |
電圧階級ごとに大きく規定 |
あわせて読みたい
絶縁耐力試験とは?試験電圧1.5倍・1.25倍・10分間と試験装置の容量を過去問で図解|電技解釈第15条・第16条|計算ツール付き
高圧・特別高圧の絶縁耐力試験の試験電圧(最大使用電圧の1.5倍・1.25倍など)と10分間の条件を、過去問とあわせて解説しています。
この表からわかるのは、電圧が高くなるほど保安ルールが厳しくなるということです。これは試験対策だけでなく、実務でも非常に重要な感覚です。「うちの工場は6,600V受電(高圧)で最大電力500kW未満の自家用電気工作物だから、工事は第一種電気工事士でないとできない(簡易電気工事などの例外あり)」という判断が、現場で求められます。
試験での注意点
電圧の区分で決まりが変わる条は、平成30年度 問6(特別高圧の発電所などの柵の高さ。35,000V以下5m)や令和2年度 問3(使用電圧6,600Vの電路の絶縁性能)のように出題されています。「低圧→高圧」「高圧→特別高圧」の境界をまたいだ瞬間に、どんな保安ルールが追加されるかを整理しておきましょう。

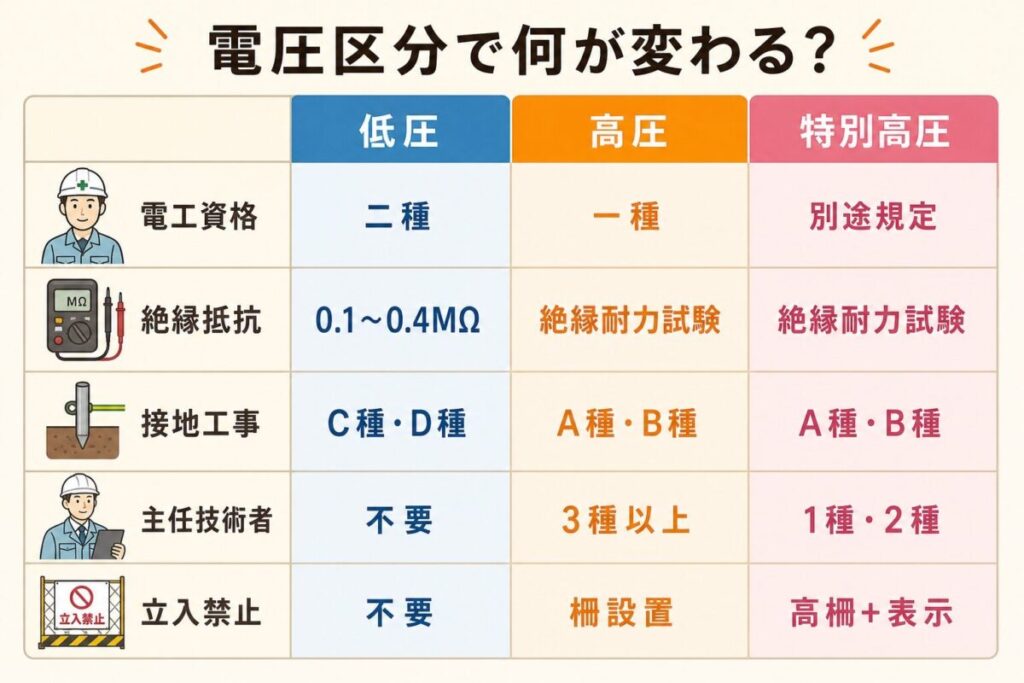

電圧の区分で変わる決まり(条件つき)
電圧区分のよくある間違い|試験で失点しないための3つの罠
電圧区分の問題で失点する人には、典型的な「3つの罠」があります。事前に知っておけば、本番で同じミスを避けられます。
罠①:「以下」と「未満」を混同する
電技第2条は「600V以下」「7,000V以下」と書かれています。「未満」ではありません。
○ 正:交流600Vはちょうど低圧の上限。600Vは低圧、600.1Vから高圧。
× 誤:「600V未満が低圧」と覚えると、ちょうど600Vが高圧扱いになってしまい間違い。
罠②:直流と交流の境界値を逆に覚える
直流750V、交流600V。順番を逆に覚えやすいところです。
○ 覚え方:「交流は変動するから危険=低い境界(600V)」「直流は一定だから安全側=高い境界(750V)」とイメージで覚える。
罠③:高圧の上限値を6,600Vと勘違い
日本の高圧受電の代表値が6,600Vなので、「6,600V=高圧の上限」と覚えてしまう人がいますが、これは間違いです。
○ 正:高圧の上限は7,000V。6,600Vは「日本で標準的に使われている高圧」ですが、法律上は7,000Vまでが高圧です。
たとえば6,900Vでも7,000V以下なので高圧です(区分は電技第2条の境目の数字だけで決まります)。
覚え方のコツ
罠②(直流と交流の境界)は迷いやすいところです。選択肢に「直流600V以下/交流750V以下」のように入れ替えた数字が出ると、一瞬「あれ?合ってる?」と思ってしまいます。事前に「交流は√2倍がかかるから境界が低い」と理由まで理解していれば、こういう引っかけにも動じなくなります。

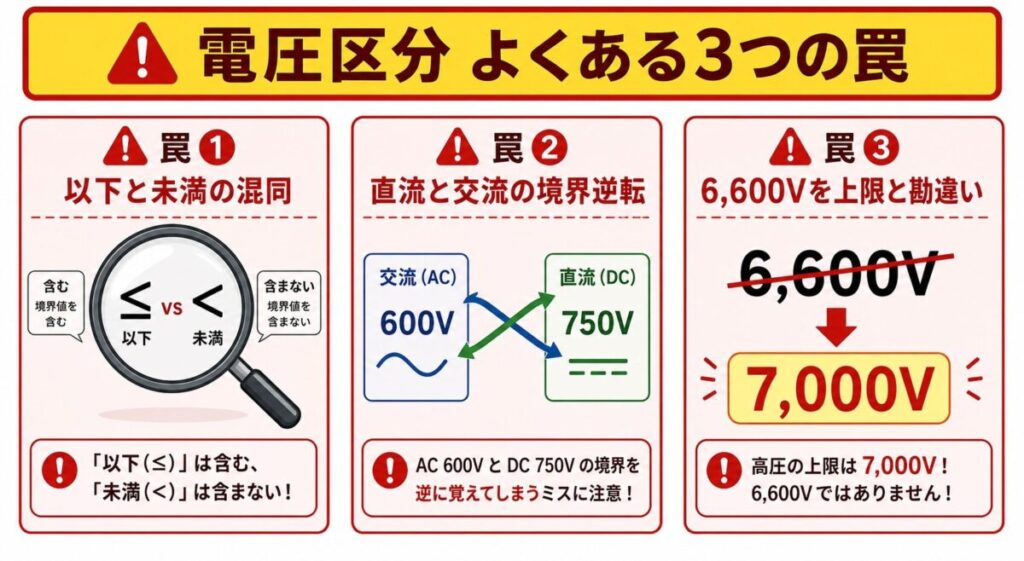

電圧区分の3つの罠:以下と未満・直流と交流・6,600V
理解度テスト(例題・全3問)
例題①:電技第2条の空欄(条文から作った確認問題)
問われたこと:電気設備技術基準第2条の電圧の種別。低圧は直流(ア)以下・交流(イ)以下、高圧はそれを超えて(ウ)以下、特別高圧は(ウ)を超えるもの、という(ア)(イ)(ウ)の組合せを選ぶ。
選択肢の要点:(ア)(イ)は600V・750V・1,000Vの組合せ、(ウ)は7,000V・6,600V。5通り。
e-Gov の電技第2条から作った確認問題です。平成28年度〜令和8年度上期の15回の法規に、電圧の区分そのものを問う問はありませんでした(問題文で数えた値)。区分は、令和2年度 問3(使用電圧6,600Vの電路)や平成30年度 問6(35,000V以下の柵の高さ)のように、ほかの条の前提として使われます。
▼ 解答と解説を見る
正解:(2)(ア)750V/(イ)600V/(ウ)7,000V
電技第2条の条文を空欄補充で確かめる例題です。「直流750V/交流600V」の順番、そして高圧と特別高圧の境界は7,000V(6,600Vではない!)という点が問われています。本記事の「よくある間違い」で紹介した罠②と罠③が両方仕掛けられている問題です。「直流は一定だから境界が高い(750V)」「日本標準の6,600Vは法律上の境界ではない」を押さえていれば確実に正解できます。
練習問題②:電圧の区分の正誤(この記事のための例題)
「電気設備技術基準」における電圧の区分について、誤っているものを次の中から選びなさい。
- 交流600Vは低圧に区分される。
- 直流750Vは低圧に区分される。
- 交流6,600Vは高圧に区分される。
- 直流7,000Vは特別高圧に区分される。
- 交流20,000Vは特別高圧に区分される。
▼ 解答と解説を見る
正解:(4)直流7,000Vは特別高圧に区分される。
この問題は、本記事の「よくある間違い」で紹介した罠①(「以下」と「未満」の混同)を直撃する問題です。
電技第2条では「高圧は7,000V以下のもの」「特別高圧は7,000Vを超えるもの」と定められています。つまりちょうど7,000Vは高圧であり、特別高圧ではありません。
他の選択肢を見ると:
(1) 交流600Vは「600V以下」で低圧→正
(2) 直流750Vは「750V以下」で低圧→正
(3) 交流6,600Vは600V超〜7,000V以下で高圧→正
(5) 交流20,000Vは7,000V超で特別高圧→正
「以下」「を超える」の文言を正確に押さえることが、こうした正誤問題の鍵となります。
練習問題③:身近な設備の電圧区分(この記事のための例題)
次の電気設備について、その電圧区分の組合せとして、最も適切なものを次の中から選びなさい。
① 一般家庭の屋内配線(単相3線式、対地電圧100V)
② 工場で受電する交流の電圧(公称電圧6,600V)
③ 都市部の配電用変電所から需要家へ送電する交流の電圧(公称電圧22,000V)
④ 蓄電池システムの直流バス(DC700V)
| 選択肢 |
① |
② |
③ |
④ |
| (1) | 低圧 | 高圧 | 高圧 | 低圧 |
| (2) | 低圧 | 高圧 | 特別高圧 | 低圧 |
| (3) | 低圧 | 高圧 | 特別高圧 | 高圧 |
| (4) | 低圧 | 特別高圧 | 特別高圧 | 高圧 |
| (5) | 高圧 | 高圧 | 特別高圧 | 低圧 |
▼ 解答と解説を見る
正解:(2)(①低圧/②高圧/③特別高圧/④低圧)
本問は、具体的な電気設備が実際にどの電圧区分に該当するかを問う応用問題です。本記事で学んだ「家・工場・送電線」のイメージがそのまま使えます。
① 一般家庭の100V → 交流600V以下なので低圧
② 工場受電の6,600V → 交流600V超〜7,000V以下なので高圧
③ 配電用変電所からの22,000V → 7,000V超なので特別高圧
④ 蓄電池の直流700V → 直流750V以下なので低圧(直流なので750V基準!交流の600V基準ではない点に注意)
特に④は本記事で強調した「直流と交流の境界値が違う」という知識が問われています。「DC700V」と見て反射的に「600Vを超えているから高圧?」と判断すると間違えます。直流の境界は750Vなので、700Vは低圧です。
実務でも、太陽光発電のパネル直流電圧(600〜1,000V程度)やEV充電器の直流電圧の扱いで、この知識は直接役立ちます。
例題は e-Gov の電技第2条から作った確認問題です。過去問の年度・問番号は、電気技術者試験センターの公表問題で確かめた値です。
電圧の3区分のまとめ(境目の以下・超える)
AIデータセンターは1ラックで約130kWを使う設計もあり、施設全体の契約電力が大きくなるため、特別高圧で受電するのが一般的です。その設備の中身は、同じ筆者が運営する半導体とAIデータセンターのブログ AIインフラLab のデータセンターの受変電設備とはで詳しく解説しています。
まとめ|電圧3区分は法規攻略の「最初の関門」
本記事のエッセンスをもう一度整理します。
- 電圧3区分の境界値:低圧(交流600V以下/直流750V以下)、高圧(〜7,000V)、特別高圧(7,000V超)
- 身近な例:家のコンセント=低圧/工場の6,600V受電=高圧/送電線=特別高圧
- 直流と交流で境界が違う理由:電技に理由は書かれていない。交流の最大値は実効値の√2倍(600V→約848.5V)と結びつけて覚える目安
- 電圧区分で変わるもの:電気工事士の資格、接地工事の種別、主任技術者の資格、立入禁止措置など
- 3つの罠:「以下」と「未満」の混同/直流と交流の境界値の逆転/7,000Vと6,600Vの混同
電圧3区分は、Chapter 2の最初の関門であり、これ以降の電技解釈のあらゆる条文に登場する基本中の基本です。次の記事では、電圧区分と並んで紛らわしい「電線路・引込線・連接引込線」の用語を整理していきます。
