電技解釈の条文を読んでいると、「電線路」「電路」「引込線」「連接引込線」と似たような用語が次々と出てきて、「どれがどれだっけ…」と混乱しませんか?実はこの4つ、住宅街の電柱と家を頭に思い浮かべるだけで、一発で整理できます。
こんな悩みはありませんか?
- 「電線路」と「電路」の違いがあいまいで、毎回参考書を見返してしまう
- 「引込線」と「連接引込線」が同じものに見えてしまう
- 架空引込線・地中引込線の区別がついていない
- 過去問で用語の定義が問われると、選択肢で迷ってしまう
- 条文の文章だけだとイメージが湧かず、頭に入ってこない
この記事を読めばわかること
- 「電線路」「電路」「引込線」「連接引込線」の違いが住宅街の図で一発で理解できる
- 4つの用語の包含関係(どれが大きくて、どれが小さいか)が整理できる
- 架空引込線と、法令の引込線に入らない地中の引き込み(地中電線路)の区別が明確になる
- 連接引込線の「2軒目以降の家へ伸びる線」という独特な定義を覚えられる
- 過去問1問(令和2年度 問7)と例題2問で、定義の空欄と入れ替えを確かめられる
あなたは今ここを学習中
電験三種・法規 完全ロードマップ
▶
Chapter 2:電気設備の技術基準
▶
第17回:電線路・引込線・連接引込線
← 前:電圧の3区分
次:電線の接続のルール →

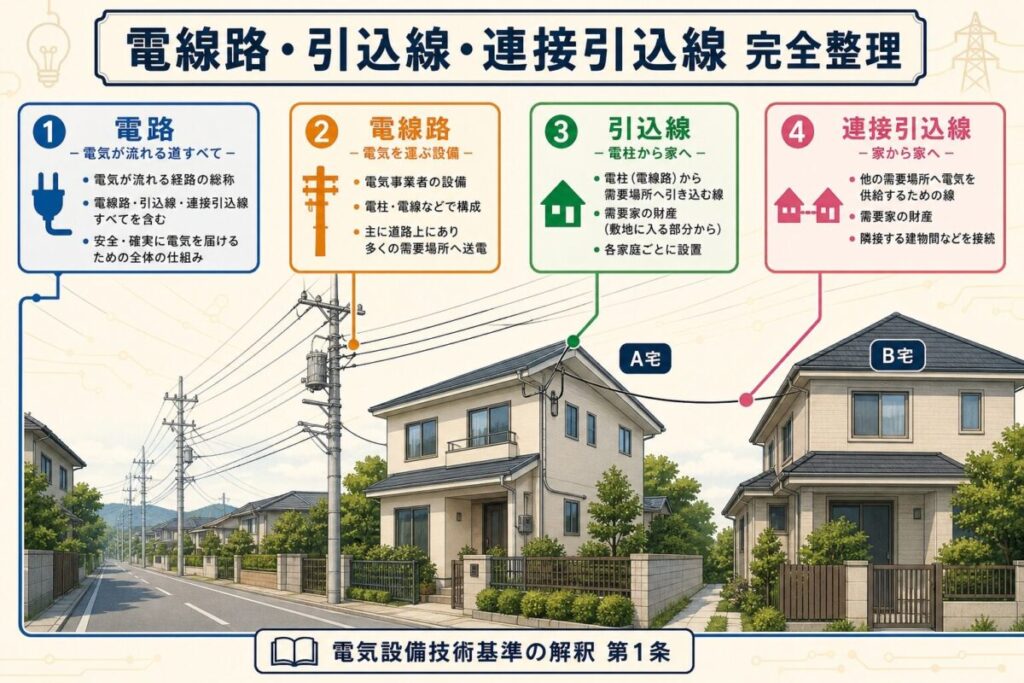

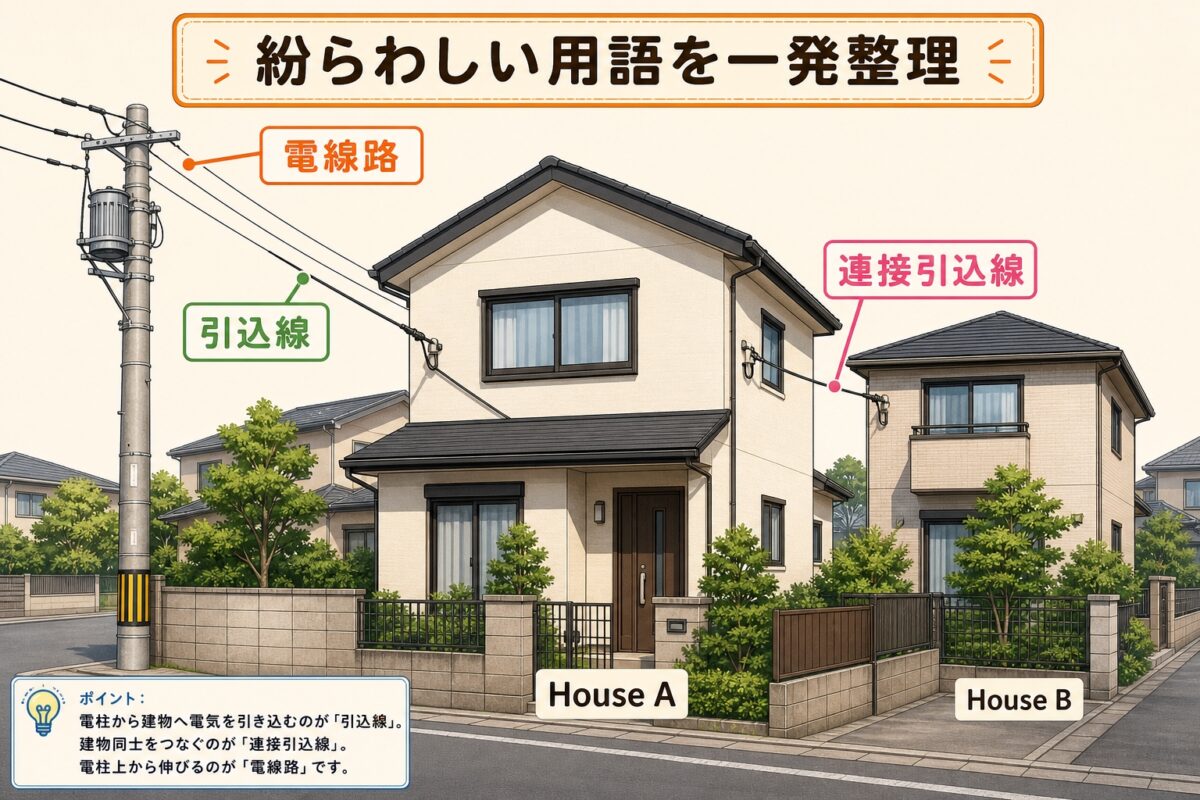

結論:4つの用語は「住宅街の電柱と家」で一発整理できる
紛らわしい4つの用語は、それぞれの「役割」で覚えれば混乱しません。
| 用語 |
一言でいうと |
具体例 |
| 電路 |
電気が流れる「道」全体 |
家の中の配線も含む電気の通り道すべて |
| 電線路 |
電気を「運ぶ」設備 |
電柱の電線、地中ケーブル、鉄塔の送電線 |
| 引込線 |
電柱から「家へ引き込む」線 |
電柱からあなたの家の壁に伸びる電線 |
| 連接引込線 |
「ある家からさらに別の家へ」分岐する線 |
A邸の壁→B邸の壁へと伸びる電線 |
覚え方のキーワードは「道(電路)>運ぶ設備(電線路)>引き込む線(引込線)>さらに分岐する線(連接引込線)」。これだけです。
電技第1条と電技解釈第1条の用語定義|法令上の正確な定義を確認
まずは法令上の正式な定義を押さえましょう。これらの用語は、電技(省令)第1条と電技解釈第1条(用語の定義)で定められています。電路・電線・電線路・連接引込線は電技第1条、架空引込線・引込線は電技解釈第1条です。
電技 第1条・電技解釈 第1条(用語の定義)抜粋
( )内が定義のある条と号です。
- 電路:通常の使用状態で電気が通じているところ(電技 第1条第一号)
- 電線:強電流電気の伝送に使用する電気導体、絶縁物で被覆した電気導体、又は絶縁物で被覆した上を保護被覆で保護した電気導体(電技 第1条第七号)
- 電線路:発電所、蓄電所、変電所、開閉所及びこれらに類する場所並びに電気使用場所相互間の電線(電車線を除く。)並びにこれを支持し、又は保蔵する工作物(電技 第1条第九号)
- 架空引込線:架空電線路の支持物から他の支持物を経ずに需要場所の取付け点に至る架空電線(電技解釈 第1条第九号)
- 引込線:架空引込線及び需要場所の造営物の側面等に施設する電線であって、当該需要場所の引込口に至るもの(電技解釈 第1条第十号)
- 連接引込線:一需要場所の引込線から分岐して、支持物を経ないで他の需要場所の引込口に至る部分の電線(電技 第1条第十七号)
条文だけ読むと「漢字の羅列で何のことかわからない」となりがちですよね。次の章から、それぞれの用語を住宅街のイメージとセットで詳しく解説していきます。
シラスの体験談
私が電技解釈を初めて読んだとき、「需要場所の造営物の側面等」という表現で完全に思考が止まりました。要するに「家の壁」のことなんですよね。法令は厳密に書く必要があるので難解な表現になりがちですが、頭の中で身近な風景に翻訳しながら読むと、グッと理解しやすくなります。
電技解釈の原文は、経済産業省「電気設備の技術基準の解釈」(PDF)から確認できます。第1条の用語定義は、これ以降の条文を理解する大前提なので、一度ざっと目を通しておくと良いでしょう。

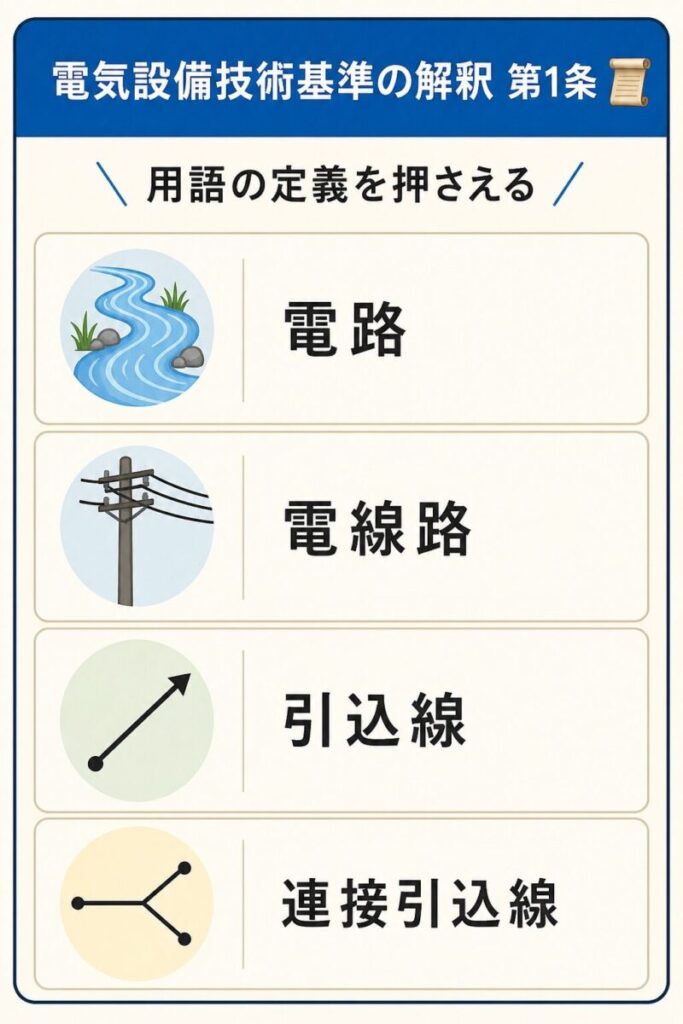

用語の定義と条(電技第1条・電技解釈第1条)

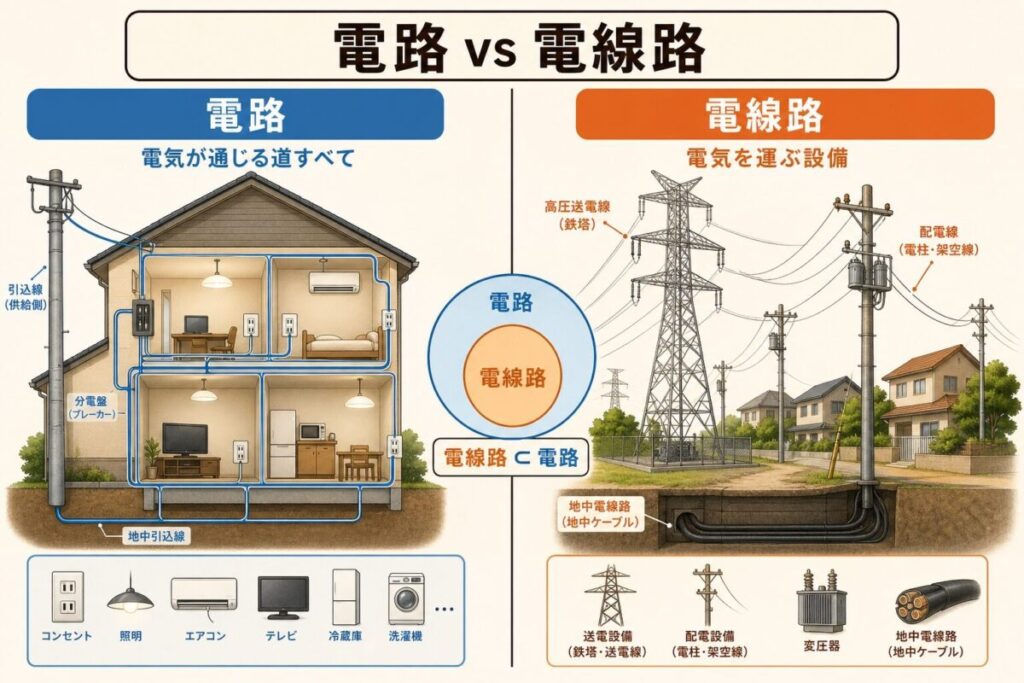

電路と電線路の違い|「道」と「運ぶ設備」で覚える
最も混乱しやすいのが「電路」と「電線路」の違いです。たった1文字違いですが、指している範囲がまったく違います。
電路(でんろ):電気が通じている「道」全体
電路の定義
「通常の使用状態で電気が通じているところ」(電技第1条第一号)
つまり「電気が流れる場所すべて」を指す、最も広い概念です。家の壁の中の配線、コンセント、家電製品の内部の配線、すべて電路に含まれます。
電線路(でんせんろ):電気を「運ぶ」設備
電線路の定義
「発電所・蓄電所・変電所・開閉所などや電気使用場所のあいだの電線(電車線を除く)と、これを支持し、又は保蔵する工作物」(電技第1条第九号 要約)
こちらは「電気を遠くまで運ぶための設備」を指します。電柱、鉄塔、それらに張られた電線、地中に埋設されたケーブルなどが「電線路」です。
電路と電線路の包含関係
| 比較項目 |
電路 |
電線路 |
| 指すもの |
電気の流れる「道」全般 |
電気を運ぶための「設備」 |
| 範囲 |
家の中も含む全範囲(広い) |
電柱・鉄塔・地中ケーブルなど(狭い) |
| 具体例 |
家のコンセント、屋内配線、電線路の電線 |
電柱とその電線、地中送電ケーブル |
| 関係性 |
電線路の電線は電路の一部(電柱・鉄塔などの支持物は電線路に入るが、電路ではない) |
覚え方のコツ
「電路」は道路全体/「電線路」は高速道路のようなイメージです。高速道路(電線路)も道路全体(電路)の一部ですが、特に長距離輸送を担う重要な区間という位置づけになっています。
電路と電線路:重なるのは電線路の電線(支持物は電路ではない)
引込線(ひきこみせん)とは?|「電柱から家へ」最後の電線
「引込線」は、その名の通り「電気を家に引き込むための電線」です。私たちの生活に最も身近な電線路です。
引込線の定義
引込線の定義(電技解釈第1条)
「架空引込線及び需要場所の造営物の側面等に施設する電線であって、当該需要場所の引込口に至るもの」
分解すると、引込線とは以下の電線を指します。
① 電柱から家まで宙を渡る電線(架空引込線)
電柱の上から、あなたの家の壁の取付点まで、空中を渡って引かれる電線。住宅街でよく見かけるあの斜めに張られた電線です。
② 家の壁を伝って引込口へ向かう電線
家の壁の取付点(引込線取付点)から、電気メーターのある「引込口」までの電線です。これも引込線に含まれます。
架空引込線と地中引込線
電柱からの引き込み方は2通りありますが、法令の定義(電技解釈 第1条第十号)の「引込線」に入るのは、架空引込線と造営物の側面等の電線だけです。
| 種類 |
設置方法 |
よく見る場所 |
| 架空引込線 |
電柱から家の壁まで空中に張る |
一般的な住宅街・郊外 |
| 地中引込線(通称。法令の定義の引込線ではなく地中電線路) |
地中に埋設されたケーブルで家まで引き込む |
無電柱化エリア・新興住宅地・都市部 |
試験での注意点
引込線は「需要場所の引込口に至るもの」と定義されています。つまり「家の中の配線(屋内配線)は引込線には含まれない」という点が重要です。引込線はあくまで「家の外から、引込口まで」の電線を指します。家の中の電線は「配線」(電技第1条第十八号)・「屋内配線」(電技解釈第1条第十一号)と呼ばれる別の概念です。
身近な事例
新しく開発された住宅街では、地中から引き込んでいて(法令上は地中電線路)、電柱から細い斜めの電線が出ていない家も見かけます。一方、古い住宅街では電柱から斜めに伸びる架空引込線が当たり前。窓の外を見れば、それが「架空引込線」だとすぐわかります。試験勉強と日常風景がリンクすると、用語の定義がスッと頭に入ります。
あわせて読みたい
電路の絶縁性能を完全図解|絶縁抵抗値0.1/0.2/0.4MΩをジュース缶で暗記
電路の絶縁性能

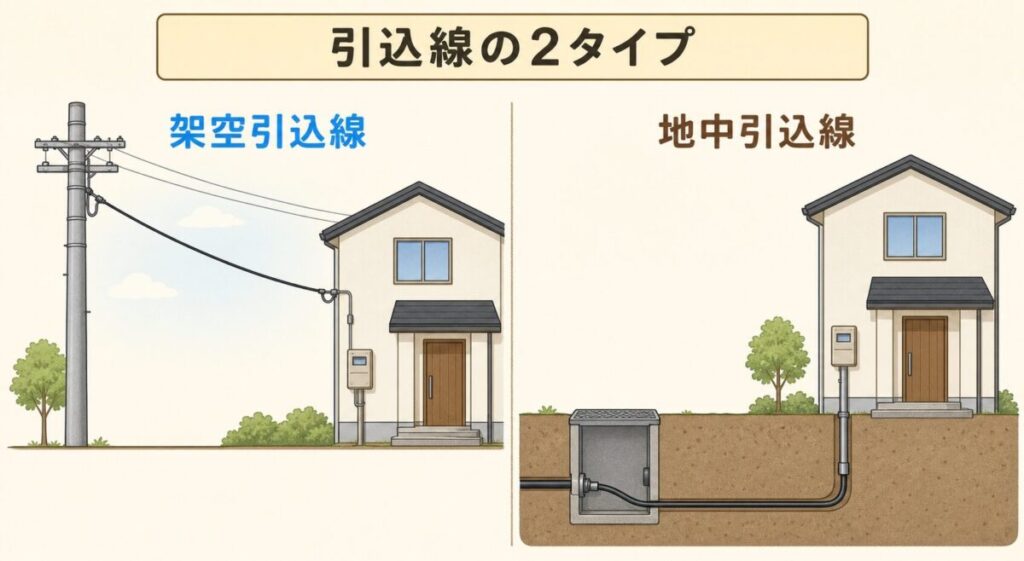

引込線は架空引込線+造営物の側面等の電線(地中は地中電線路)
連接引込線(れんせつひきこみせん)とは?|「家から家へ」の珍しい引き込み方
「連接引込線」は4つの用語の中で最もイメージしにくい概念です。しかし、定義をきちんと押さえれば、過去問で確実に得点できる項目になります。
連接引込線の定義
連接引込線の定義(電技第1条第十七号)
「一需要場所の引込線から分岐して、支持物を経ないで他の需要場所の引込口に至る部分の電線」
この定義を分解すると、3つの条件が見えてきます。
連接引込線の3つの条件
条件①:ある家の引込線から分岐している
電柱から直接ではなく、一度どこかの家(A邸)に引き込まれた引込線から枝分かれします。電柱から直接2軒目(B邸)に行くのは「連接引込線」ではありません。
条件②:支持物(電柱など)を経由しない
A邸からB邸へ向かう電線は、途中で電柱や鉄塔などの支持物を使わないのが特徴です。途中で電柱を経由すると、それは別の「引込線」になります。
条件③:別の家(需要場所)の引込口に至る
A邸とは別の需要場所(B邸)の引込口までを「連接引込線」と呼びます。同じ家の中の分岐は連接引込線ではありません。
具体的なイメージ|A邸 → B邸の電線
引込線
連接引込線(支持物なしで直接)
B邸(2軒目の家)
A邸からの連接引込線で電気を受ける
連接引込線が使われる場面
連接引込線は、たとえば「A邸の裏にB邸がある」「同じ敷地内に離れがある」「長屋形式の建物」など、電柱から直接引くのが難しい配置の家に電気を供給するときに使われます。日本の古い住宅街でしばしば見られる施工方法です。
連接引込線の制限|どこまで伸ばしていいか
連接引込線には、低圧の場合に施設の制限があります。電技解釈第116条で次のように定められています。
| 制限項目 |
低圧連接引込線の規定 |
| 引込線から分岐する点からの範囲 |
100mを超える地域にわたらない |
| 幅員(道路の幅)が広い道路を横断するか |
幅員5mを超える道路の横断は不可 |
| 屋内を通過するか |
屋内を通過してはならない |
「100mを超える地域にわたらない」「幅5mを超える道路を横断しない」「屋内を通過しない」の3点は、電技解釈 第116条第4項の文言どおりに覚えておきましょう(平成28年度〜令和8年度上期の法規で連接引込線の語が出た問は、定義を問う令和2年度 問7 の1問です)。

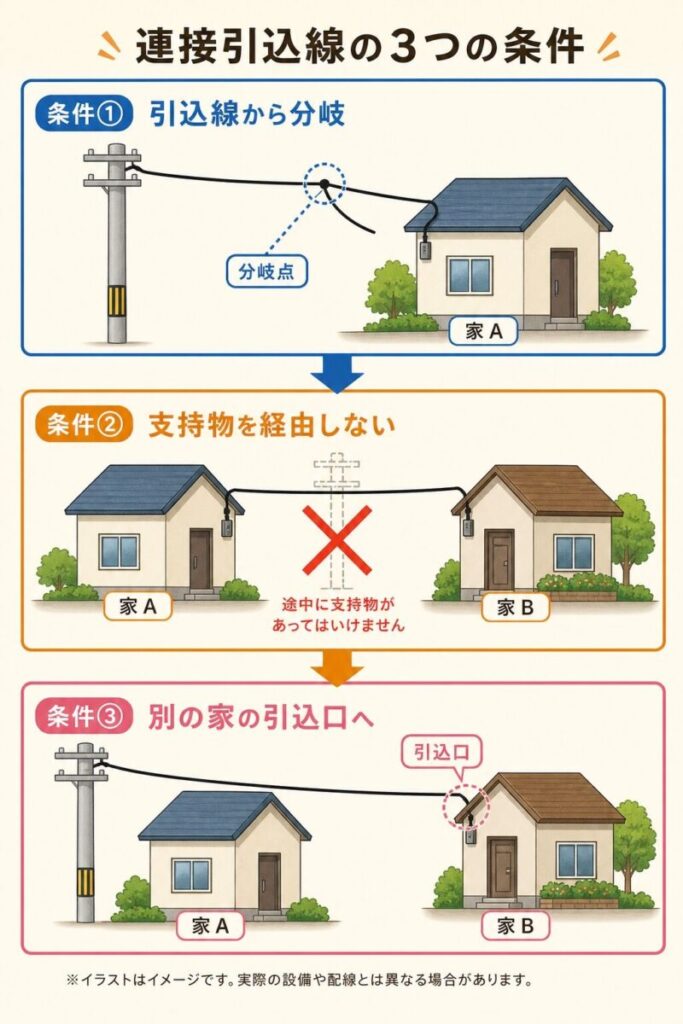

連接引込線の3つの条件:分岐・支持物なし・別の需要場所の引込口

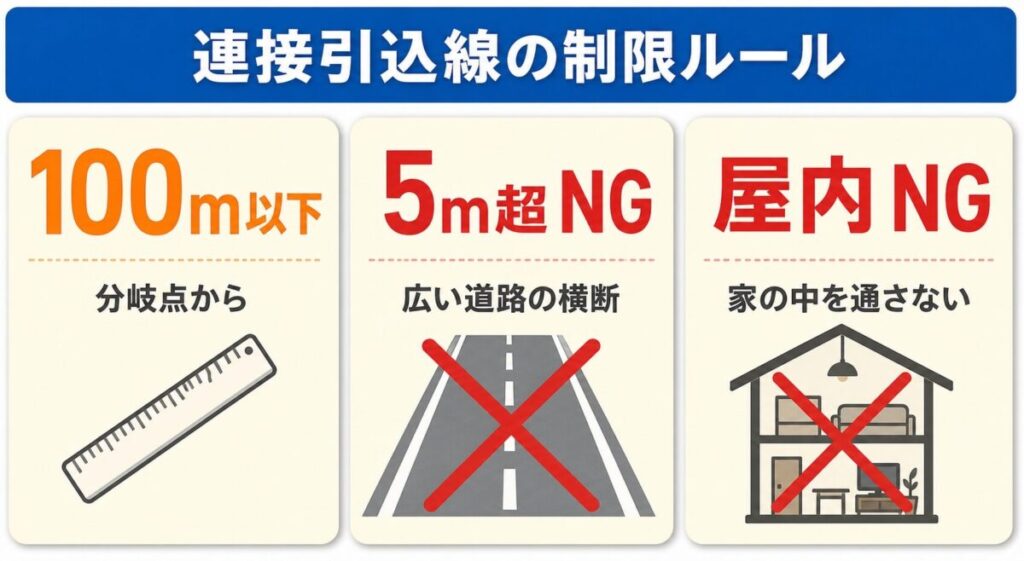

低圧連接引込線の制限:100m・幅5m・屋内(解釈 第116条第4項)
4つの用語の包含関係|どれが大きくて、どれが小さい?
ここまで学んだ4つの用語の関係を、最終整理します。包含関係(どれが何を含むか)を理解すれば、過去問で「どの用語が当てはまるか」を瞬時に判断できるようになります。
包含関係の図解
電路(最も広い)
電気が通じているところすべて(家の中の配線も含む)
電線路(電気を運ぶ設備)
電柱・鉄塔・地中ケーブルなど
引込線(電柱から家へ)
需要場所の引込口に至る電線
連接引込線(A家→B家へ)
引込線から分岐して別の需要場所へ
包含関係のまとめ
電路 ⊃ 電線路の電線 ⊃ 引込線 ⊃ 連接引込線
※「⊃」は「含む」という意味。電線だけを見たときの関係です。電線路そのものは電柱・鉄塔などの支持物も含むので、電路の内側には収まりません。
用語の使い分けクイックリファレンス
以下は試験対策の最終チートシートです。どの用語が問われているかを瞬時に判断できるようになります。
| 場面・状況 |
該当する用語 |
| 家のコンセントから家電製品までの電気の通り道 |
電路 |
| 住宅街に並ぶ電柱とその上の電線 |
電線路 |
| 電柱から家の壁まで斜めに引かれた電線 |
引込線(架空引込線) |
| 無電柱化エリアで地中ケーブルから家に引き込まれる電線 |
地中電線路(法令の定義の引込線ではない) |
| A邸の壁から、隣のB邸の壁へ直接渡される電線 |
連接引込線 |
| 山中の鉄塔に張られた送電線 |
電線路 |
| 変電所内部の電気が流れる設備全般 |
電路 |

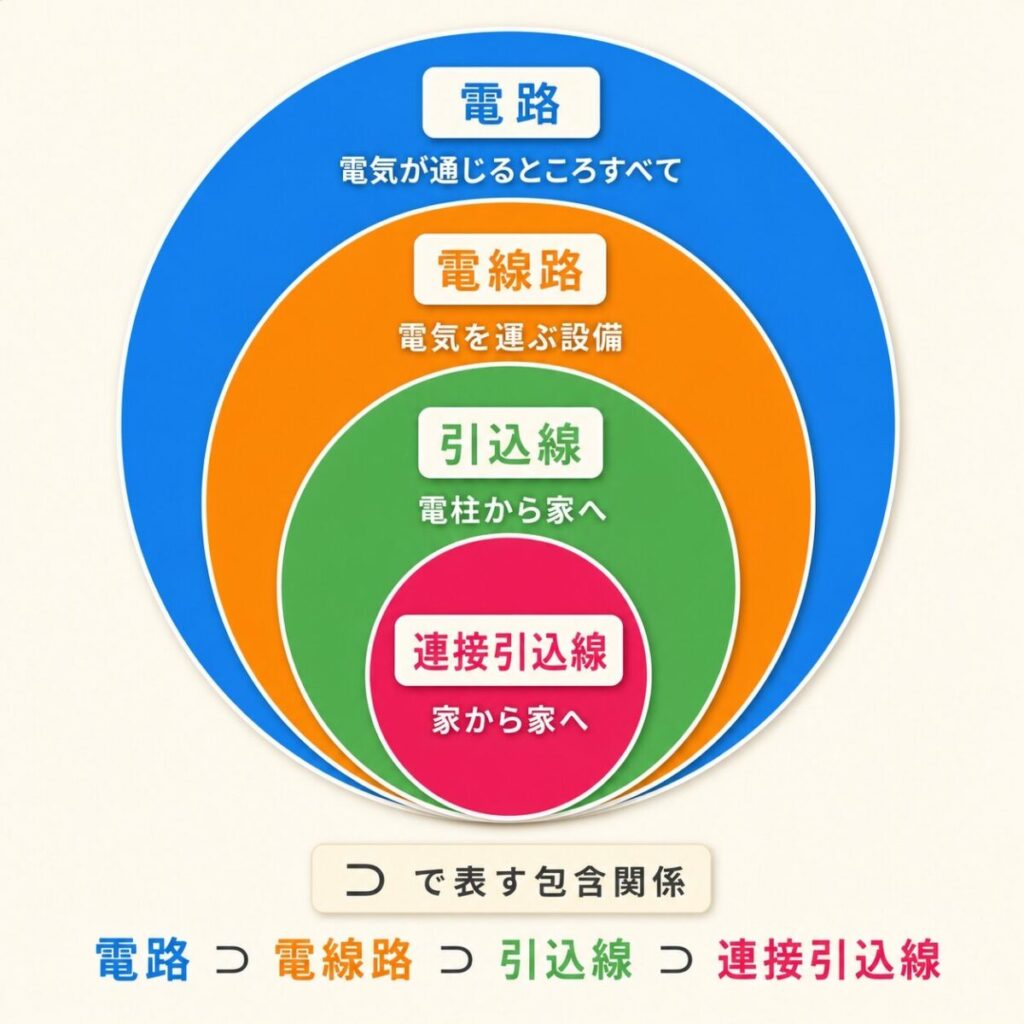

4つの用語の関係:電路 ⊃ 電線路の電線 ⊃ 引込線 ⊃ 連接引込線
理解度テスト(過去問と例題・全3問)
出題①:令和2年度 法規 問7(要旨)
問われたこと:「電気設備技術基準」と「電気設備技術基準の解釈」に基づく引込線の定義。a) 引込線は「(ア)及び需要場所の造営物の側面等に施設する電線であって、当該需要場所の(イ)に至るもの」、b)(ア)は「架空電線路の支持物から(ウ)を経ずに需要場所の(エ)に至る架空電線」、c)(オ)は「引込線のうち一需要場所の引込線から分岐して、支持物を経ないで他の需要場所の(イ)に至る部分の電線」の空欄の組合せを選ぶ。
選択肢の要点:(ア)(オ)は架空引込線・連接引込線、(イ)(エ)は引込口・取付け点、(ウ)は他の需要場所・他の支持物 の組合せが5通り。
問題文は、電気技術者試験センターの公表問題(令和2年度 法規 問7)の要旨です。正解は同センターの解答で確かめた値です。
▼ 解答と解説を見る
正解:(3)(ア)架空引込線/(イ)引込口/(ウ)他の支持物/(エ)取付け点/(オ)連接引込線
引込線は電技解釈 第1条第十号、架空引込線は同第九号、連接引込線は電技 第1条第十七号の定義です。本記事の「引込線の定義」「連接引込線の3つの条件」がそのまま使えます。
見分けるところ:
① 架空引込線の終わりは「取付け点」、引込線と連接引込線の終わりは「引込口」
② 架空引込線は「他の支持物」を経ない(電柱から直接、需要場所へ)
③ 連接引込線は「引込線のうち」、別の需要場所へ分かれる部分
取付け点と引込口を入れ替えた選択肢((5)など)に気をつけましょう。
例題②:電技 第1条の「電線路」(条文から作った確認問題)
問われたこと:電技第1条第九号の用語の定義。発電所・蓄電所・変電所・開閉所やこれらに類する場所と、電気使用場所相互間の電線、およびこれを支持し又は保蔵する工作物を何というか、を選ぶ。
選択肢の要点:電線・電路・電線路・引込線・連接引込線 の5つ。
電技第1条・電技解釈第1条の定義から作った確認問題です。
▼ 解答と解説を見る
正解:(3)電線路
電技第1条第九号の「電線路」の定義を確かめる問題です。用語の定義は、平成29年度 問6(電技解釈 第1条の「電気使用場所」「需要場所」「造営物」「工作物」と引込線の空欄。正解(5))にも出ています。本記事の「電路と電線路の違い」で詳しく解説した通り、電線路は「発電所等の場所間や電気使用場所相互間の電線、およびそれを支持・保蔵する工作物」と定義されています。
混同しがちな選択肢を整理すると:
(1) 電線:電気を伝送する導体そのもの
(2) 電路:電気が通じているところ全般(電線路の電線を含む。電柱などの支持物は電路ではない)
(3) 電線路:本問の正解。電気を運ぶ設備全体
(4) 引込線:電線路の一種で、電柱から家の引込口までの電線
(5) 連接引込線:引込線から分岐して別の需要場所に至る電線
条文の「発電所」「変電所」「これを支持し又は保蔵する工作物」というキーワードに反応できれば、即座に「電線路」とわかります。
例題③:用語の定義の入れ替え(条文から作った確認問題)
問われたこと:電技・電技解釈の用語の定義として正しいものを選ぶ。電路・電線路・引込線・連接引込線・架空電線路の定義文が、互いに入れ替えられた形で並ぶ。
選択肢の要点:(1)は「電路」に電線路の定義、(2)は「電線路」に電路の定義、(3)は引込線の定義、(4)は「連接引込線」に普通の引込線の説明、(5)は架空電線路を「地中に施設する」とする文。
電技第1条・電技解釈第1条の定義から作った確認問題です。
▼ 解答と解説を見る
正解:(3)引込線とは、架空引込線及び需要場所の造営物の側面等に施設する電線であって、当該需要場所の引込口に至るもののことである。
本問は、4つの用語の定義を入れ替えた例題です。本記事で学んだ「包含関係」と「正確な定義」を押さえていれば、選択肢を即座に判別できます。
各選択肢の解説:
(1) × これは「電線路」の定義(電路と電線路が逆)
(2) × これは「電路」の定義(電線路と電路が逆)
(3) 正解。「引込線」の正確な定義
(4) × これは普通の「引込線」の説明。連接引込線は「ある需要場所の引込線から分岐して、支持物を経ないで他の需要場所の引込口に至る部分の電線」
(5) × 架空電線路は地上(空中)に施設するもの。地中に施設するのは地中電線路
この問題は「電路と電線路の入れ替え」「引込線と連接引込線の入れ替え」という典型的な引っかけパターンが詰め込まれています。本記事の包含関係を理解しておけば、(1)と(2)の入れ替えは「電路の方が広い」というイメージから即座に見破れます。
出典:出題①は電気技術者試験センターの公表問題(問題文は要旨・正解は同センターの解答で確かめた値)。例題②③は条文から作った確認問題です。

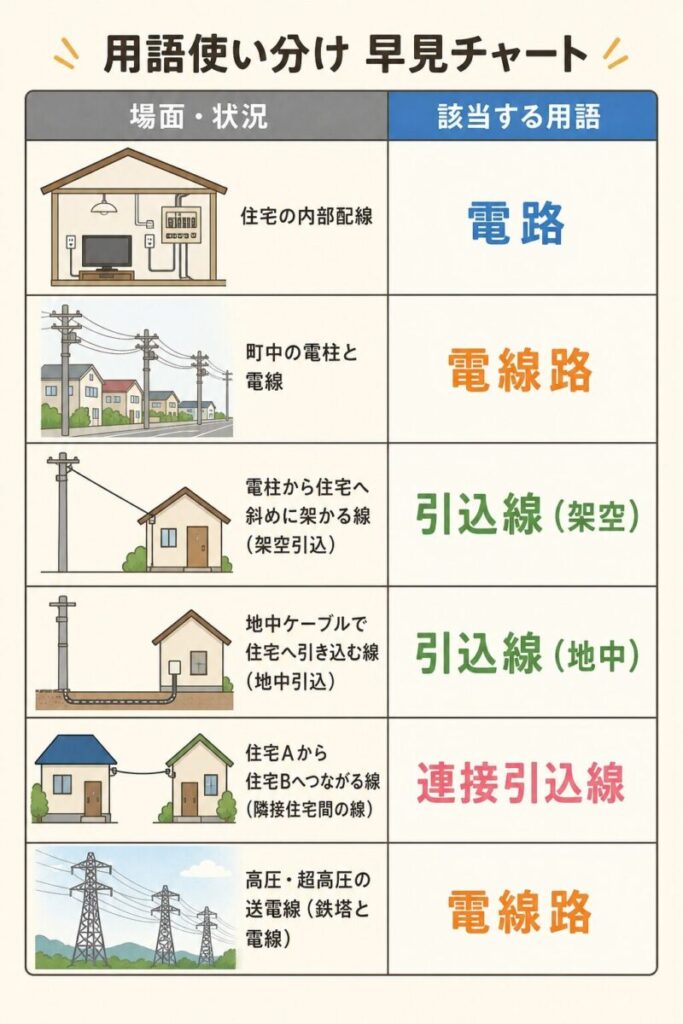

電路・電線路・引込線・連接引込線の使い分け早見表
まとめ|用語整理は法規攻略の基盤になる
本記事のエッセンスをもう一度整理します。
- 電路:電気が通じているところすべて。最も広い概念(家の中の配線も含む)
- 電線路:電気を運ぶ設備。電柱・鉄塔・地中ケーブルなど
- 引込線:架空引込線と、造営物の側面等の電線で需要場所の引込口に至るもの(地中で引き込む線は地中電線路で、法令の引込線ではない)
- 連接引込線:ある需要場所の引込線から分岐して、支持物を経ずに別の需要場所へ至る電線
- 包含関係:電路 ⊃ 電線路の電線 ⊃ 引込線 ⊃ 連接引込線(電柱などの支持物は電路ではない)
- 連接引込線の3つの制限:分岐点から100mを超える地域にわたらない/幅5mを超える道路を横断しない/屋内を通過しない
用語の正確な理解は、これ以降の電技解釈の条文を読み解く基盤になります。次の記事では、これらの「電線」を実際にどう接続するかのルールを学びます。
