1次遅れ要素とは？｜RC回路の時定数τと「63.2%の法則」

• 「1次遅れ要素って言葉は聞いたことあるけど、何が"遅れる"のかイメージできない…」
• 「G(s)=1/(1+Ts) って書かれても、この式が何を意味しているのかさっぱり…」
• 「時定数τで63.2%に到達するって、なんで63.2%なの？キリの悪い数字だし暗記するだけ？」

• 1次遅れ要素＝「じわじわ近づくけど、すぐにはピッタリ到達しない」動き
• 伝達関数 G(s) = 1/(1+Ts) の意味を「お風呂の湯が冷める速さ」で直感理解
• 63.2%の法則が導かれる理由（ e⁻¹ ≈ 0.368 の話）
• RC回路・RL回路との関係と、電験三種での出題パターン（R3問13, R1問13等）

伝達関数 G(s)＝「入力を何倍にして出す箱」という基本を押さえておくとスムーズです。

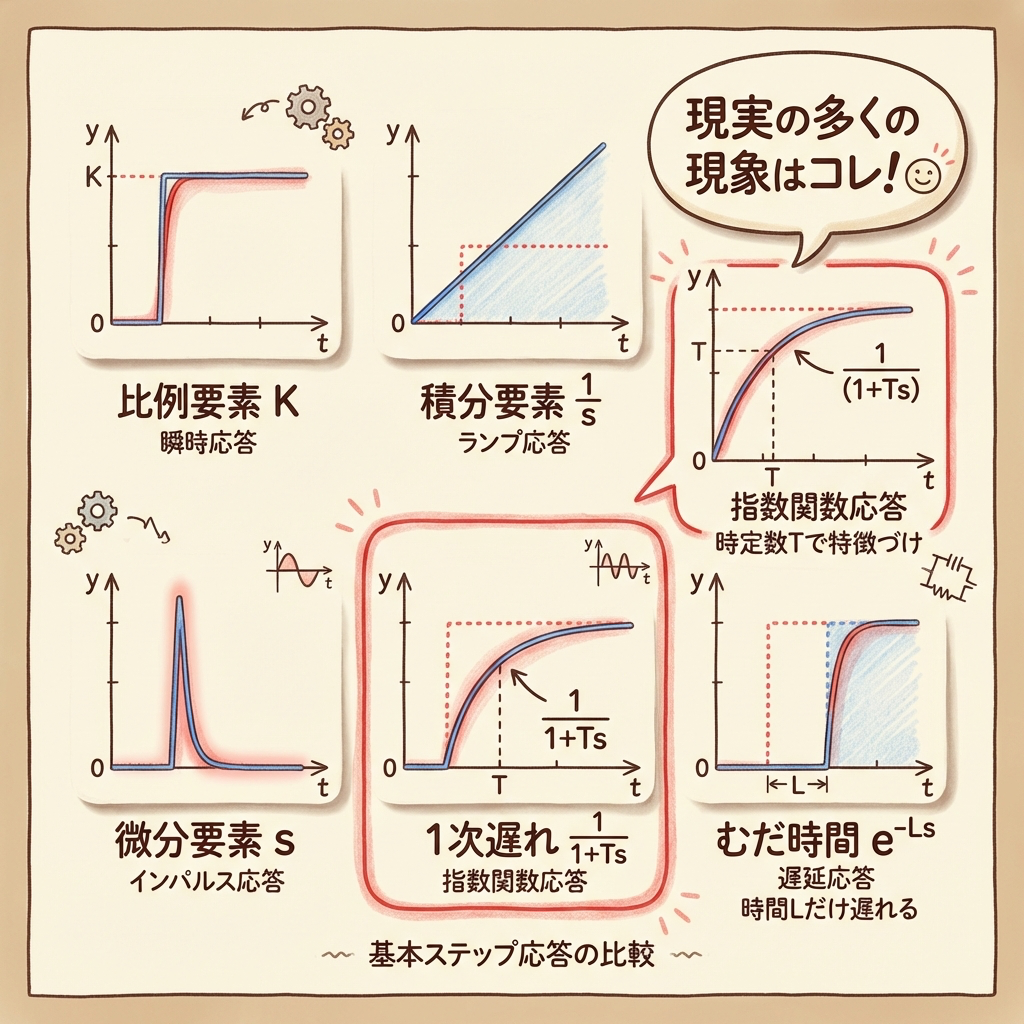

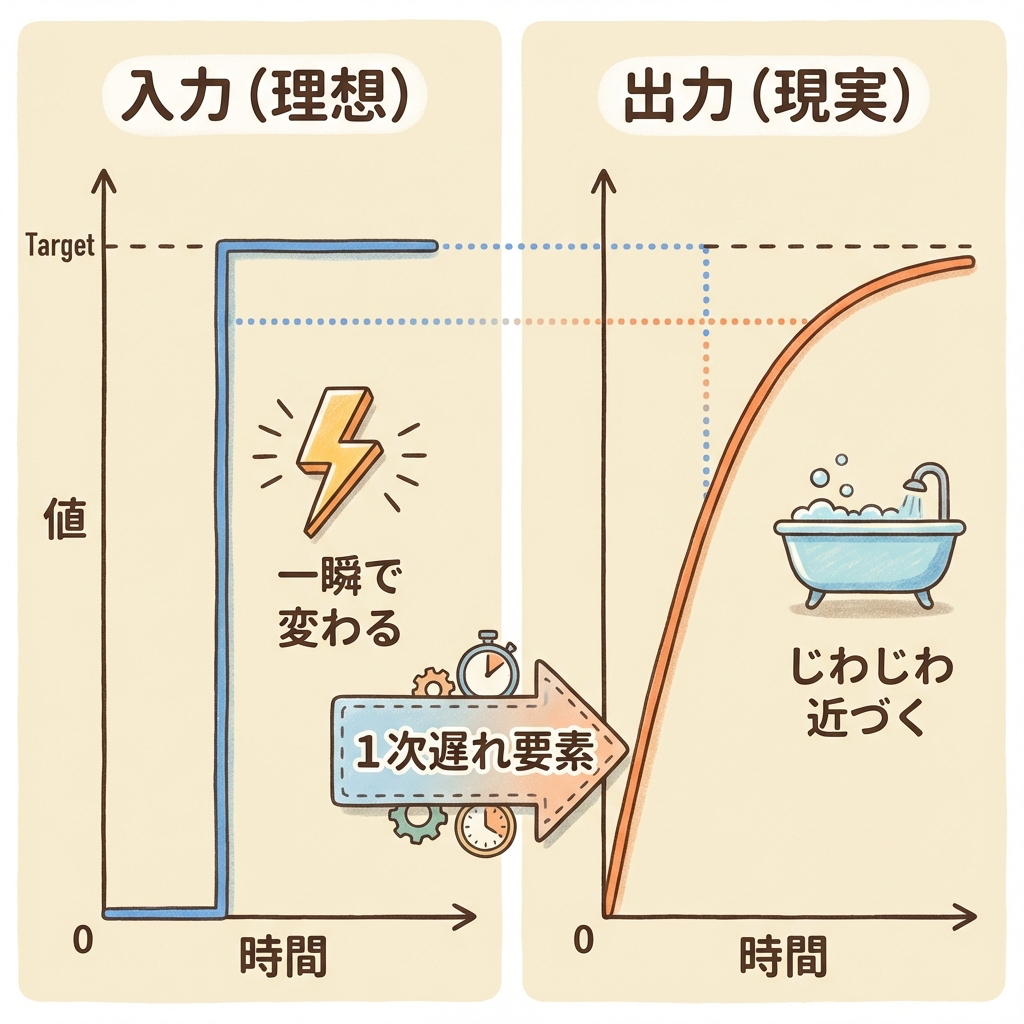

🛁 お風呂の湯が冷めるイメージ

あなたは42℃のお風呂に入っていたけど、お湯を抜いて新しく20℃の水を入れ始めた。

・入力（水道水）は一瞬で20℃に変わった（ステップ入力）
・でも浴槽の湯温は、すぐには20℃にならない
・じわじわ、じわじわと42℃ → 35℃ → 28℃ → 23℃ → 21℃ → … と下がっていく
・最初は速く変化するけど、20℃に近づくほど変化が鈍くなる
・理論上、永遠に20℃ぴったりにはならないが、十分近づく

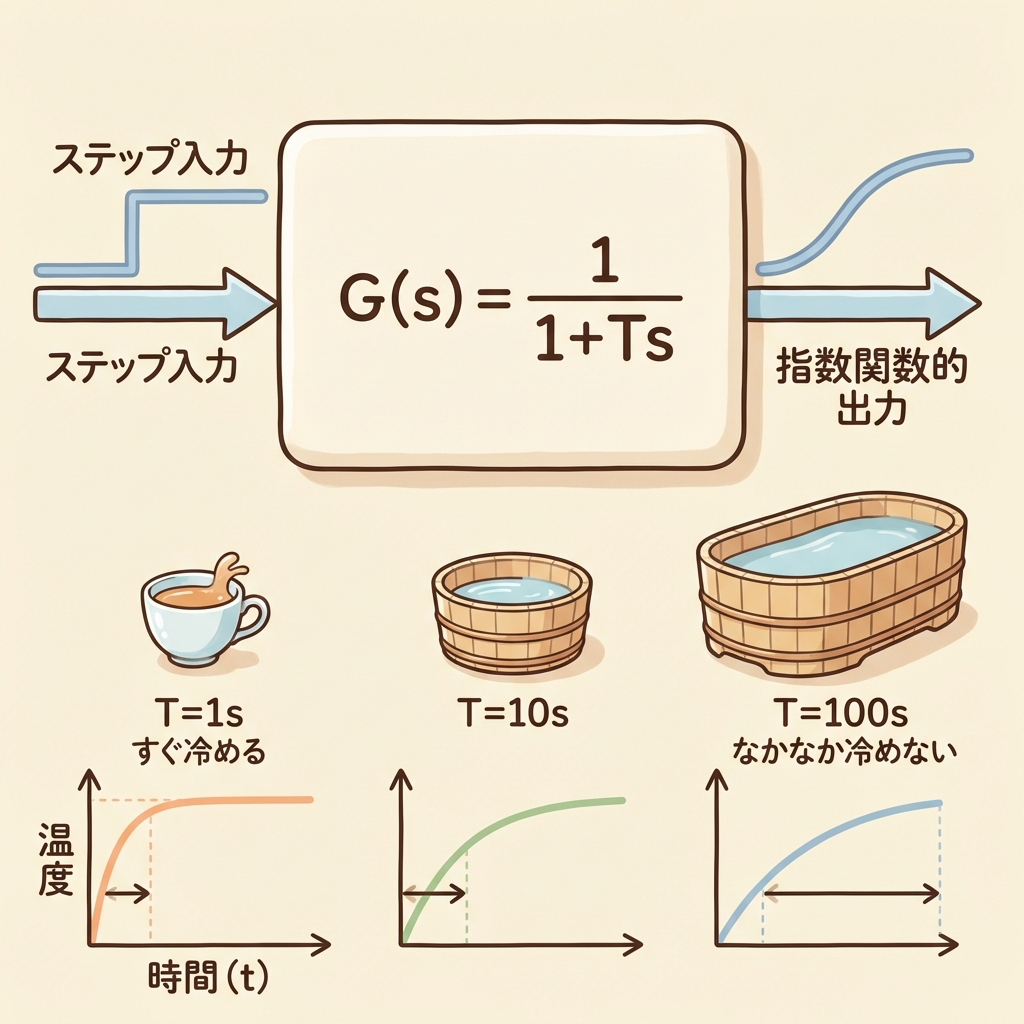

🛁 G(s) = 1/(1+Ts) をお風呂で翻訳

・分子の「1」＝ 最終的には入力と同じ値に到達する（ゲインが1＝等倍）
・分母の「1+Ts」＝ ただしすぐにはたどり着かない。「T秒」というブレーキがかかる
・T（時定数）が大きい ＝ 大きな浴槽（冷めにくい＝変化が遅い）
・Tが小さい ＝ 小さなコップ（すぐ冷める＝変化が速い）

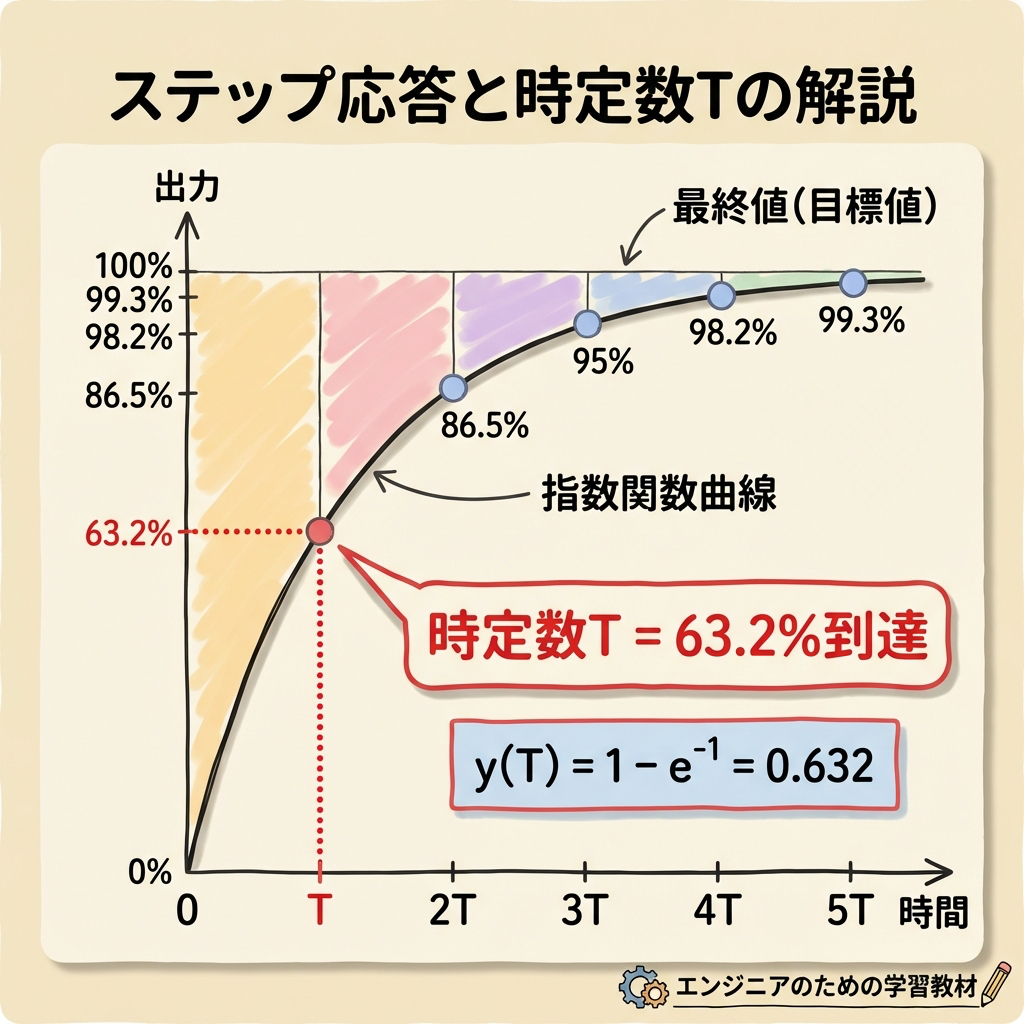

🛁 y(t) = 1 − e^−t/T を日本語で読むと？

「最終値（1）から、まだ到達していない分（e^−t/T）を引いた値」

・t = 0（スタート直後）→ e⁰ = 1 → y(0) = 1 − 1 = 0（まだゼロ）
・t = T（時定数1回分）→ e⁻¹ ≈ 0.368 → y(T) = 1 − 0.368 = 0.632
・t = 2T → e⁻² ≈ 0.135 → y(2T) = 1 − 0.135 = 0.865
・t = 3T → e⁻³ ≈ 0.050 → y(3T) = 1 − 0.050 = 0.950
・t = 5T → e⁻⁵ ≈ 0.007 → y(5T) = 1 − 0.007 ≈ 0.993（ほぼ到達）
・t → ∞ → e⁻∞ = 0 → y(∞) = 1 − 0 = 1（完全に到達）

【導出】t = T を代入するだけ

y(T) = 1 − e^−T/T
　　 = 1 − e⁻¹
　　 = 1 − 0.3679…
　　 = 0.6321… ≈ 63.2%

e⁻¹ ≈ 0.368 は「自然対数の底 e（≈2.718）の逆数」です。
1/2.718 ≈ 0.368 → 1 − 0.368 = 0.632

✅ つまり63.2%は「e⁻¹ を引いた残り」。キリの悪い数字に見えますが、数学的に必然の値です。

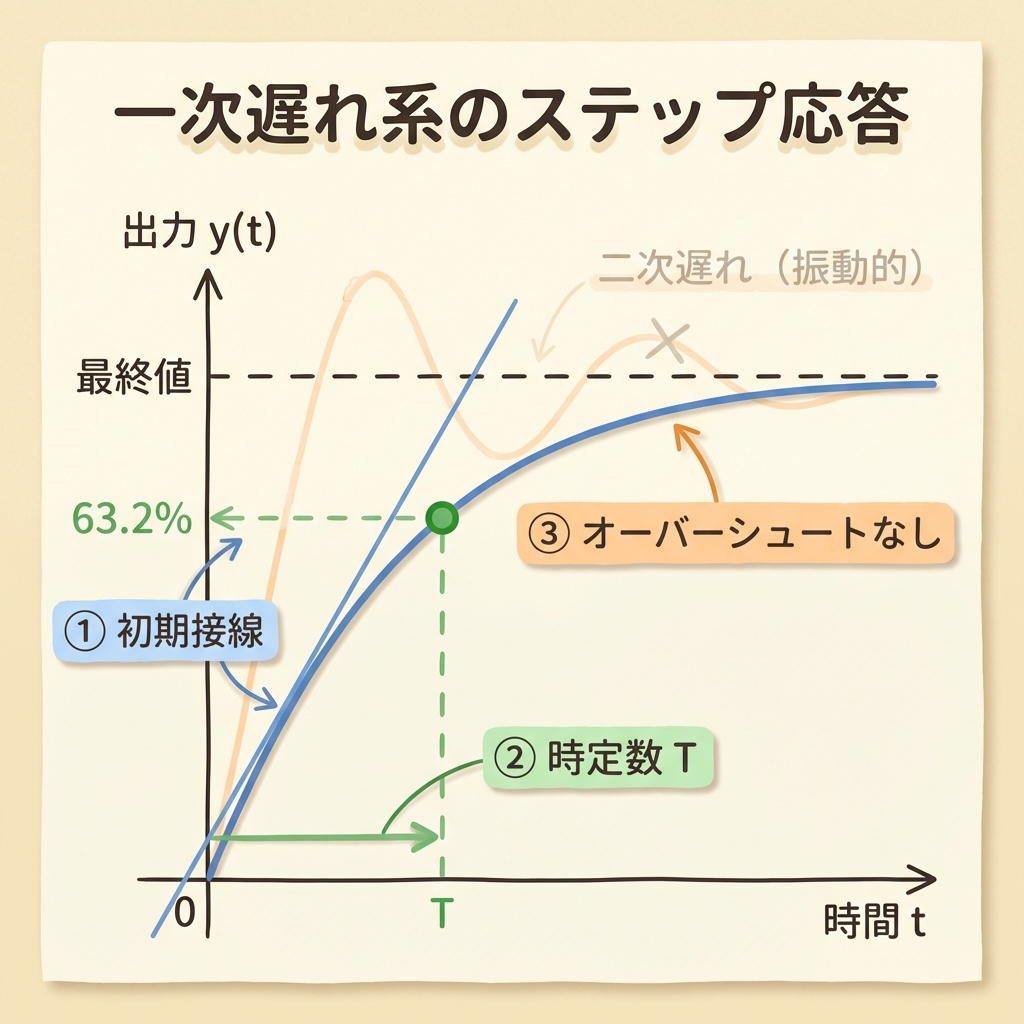

📏 初期接線法（グラフからTを読む方法）

① 波形のスタート地点（t=0）に接線を引く
② その接線が最終値の水平線と交わるまでの時間を読む
③ その時間 ＝ 時定数 T

なぜこうなるか？ t=0 での傾きは 1/T なので、接線は y = t/T。
y = 1（最終値）になるのは t = T のとき。だから接線は T秒後に最終値と交わります。

理論科目の過渡現象でも同じ63.2%ルールが使われます。RC回路・RL回路の時定数を詳しく解説。

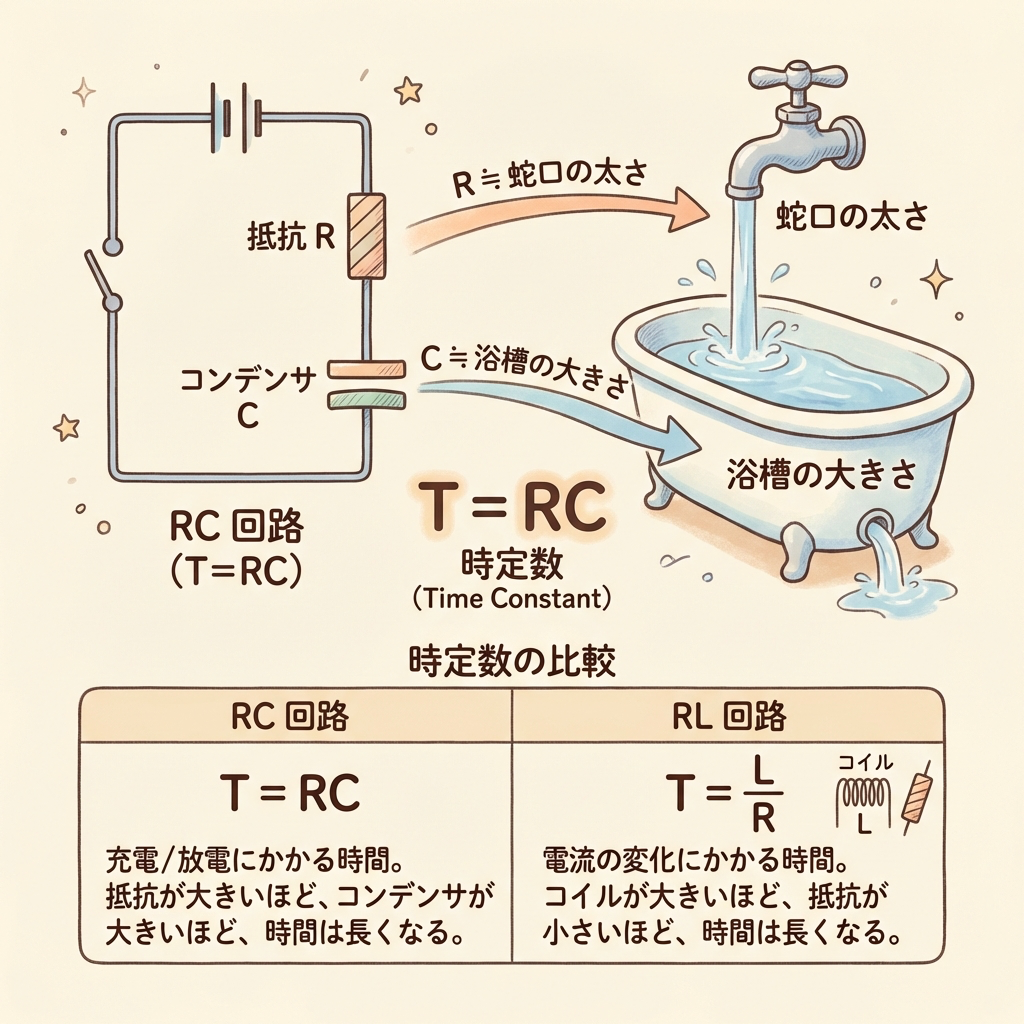

🛁 RC回路＝お風呂と同じ構造

・コンデンサ C ＝ 浴槽（電荷＝湯をためる容器）
・抵抗 R ＝ 蛇口の太さ（電流＝湯の流れを制限する）
・入力電圧 ＝ 水道の水圧
・コンデンサの電圧 ＝ 浴槽の水位

水圧を急に上げても、蛇口が細い（Rが大きい）と湯はちょろちょろとしか流れない。
浴槽が大きい（Cが大きい）と、たまるまで時間がかかる。
→ RCが大きいほど、変化がゆっくり

RC回路の充放電の計算方法を詳しく解説。理論科目の過渡現象問題もこの知識で解けます。

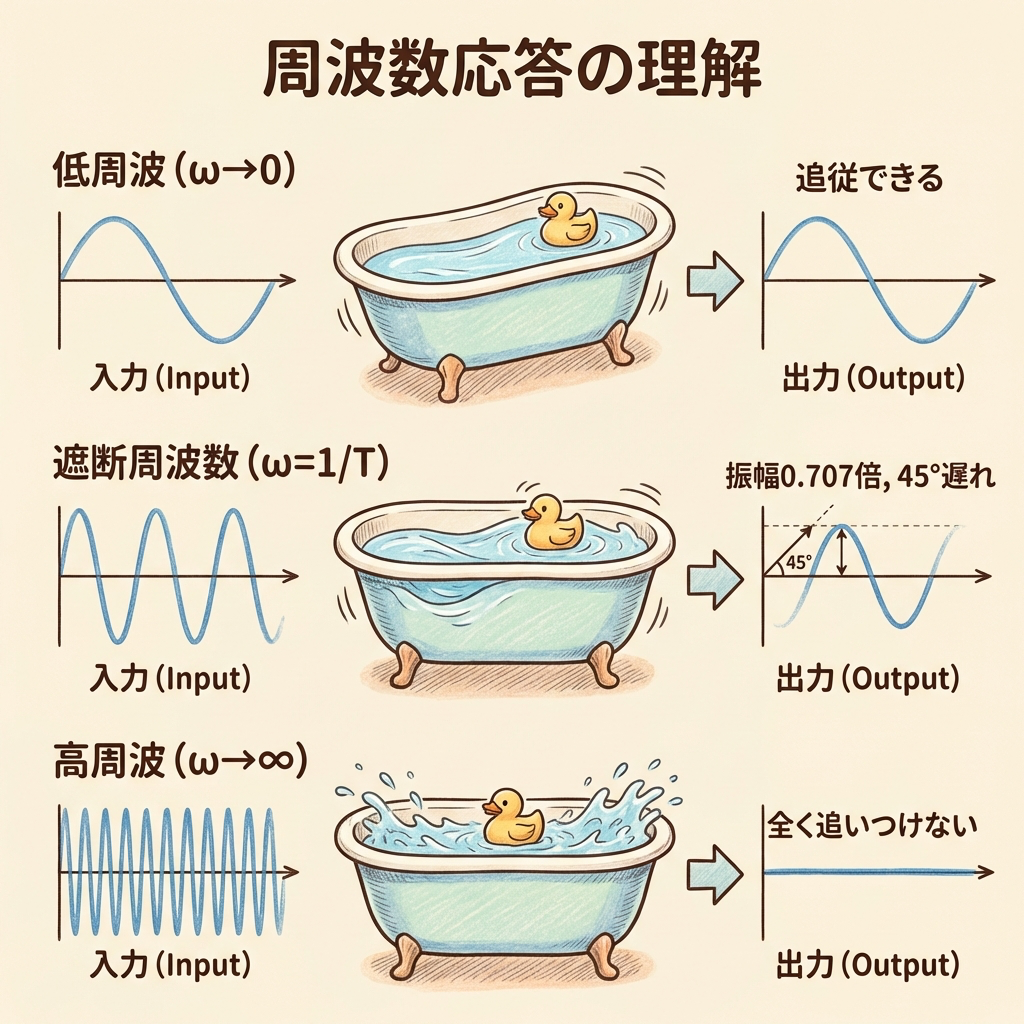

🛁 周波数応答をお風呂で翻訳

お風呂の温度を「ゆっくり上げて下げて」を繰り返す（正弦波入力）と想像してください。

・ゆっくり変動（ωが小さい）
　→ 浴槽はほぼ追従できる → ゲイン ≈ 1（振幅変わらず）、位相遅れ ≈ 0°

・速く変動（ωが大きい）
　→ 浴槽は追いつけない → ゲインが小さくなる（振幅が減る）、位相遅れが大きくなる

・ω = 1/T（折れ点周波数）のとき
　→ ゲイン = 1/√2 ≈ 0.707（−3dB）、位相遅れ = −45°

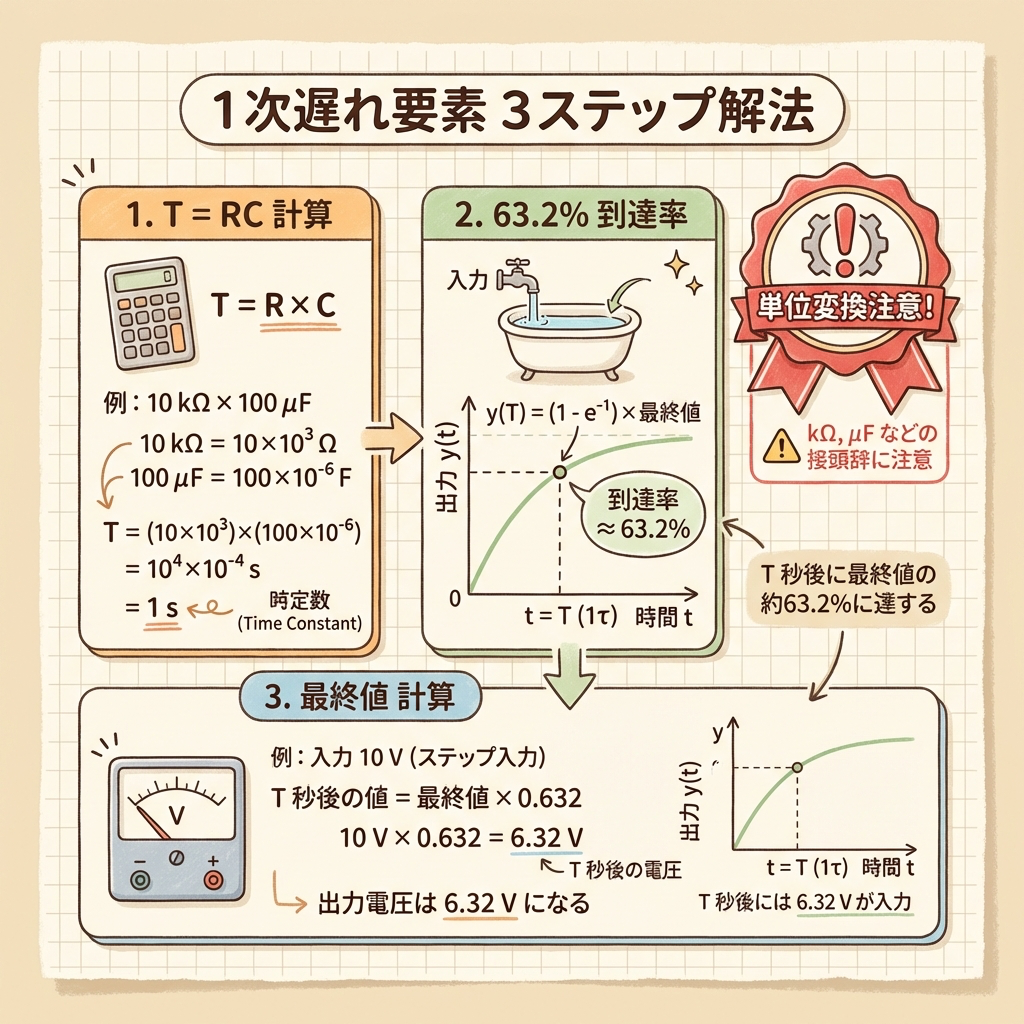

【典型問題】

RC直列回路にステップ電圧 E = 10V を加えた。
R = 10kΩ、C = 100μF のとき、コンデンサの両端電圧が時定数1回分の時間後に何Vになるか求めよ。

✅ 解答手順

STEP 1 時定数を求める
T = RC = 10 × 10³ × 100 × 10⁻⁶ = 1 秒

STEP 2 t = T での到達率を適用
到達率 = 63.2%（暗記）

STEP 3 最終値 × 到達率
v(T) = 10 × 0.632 = 6.32 V

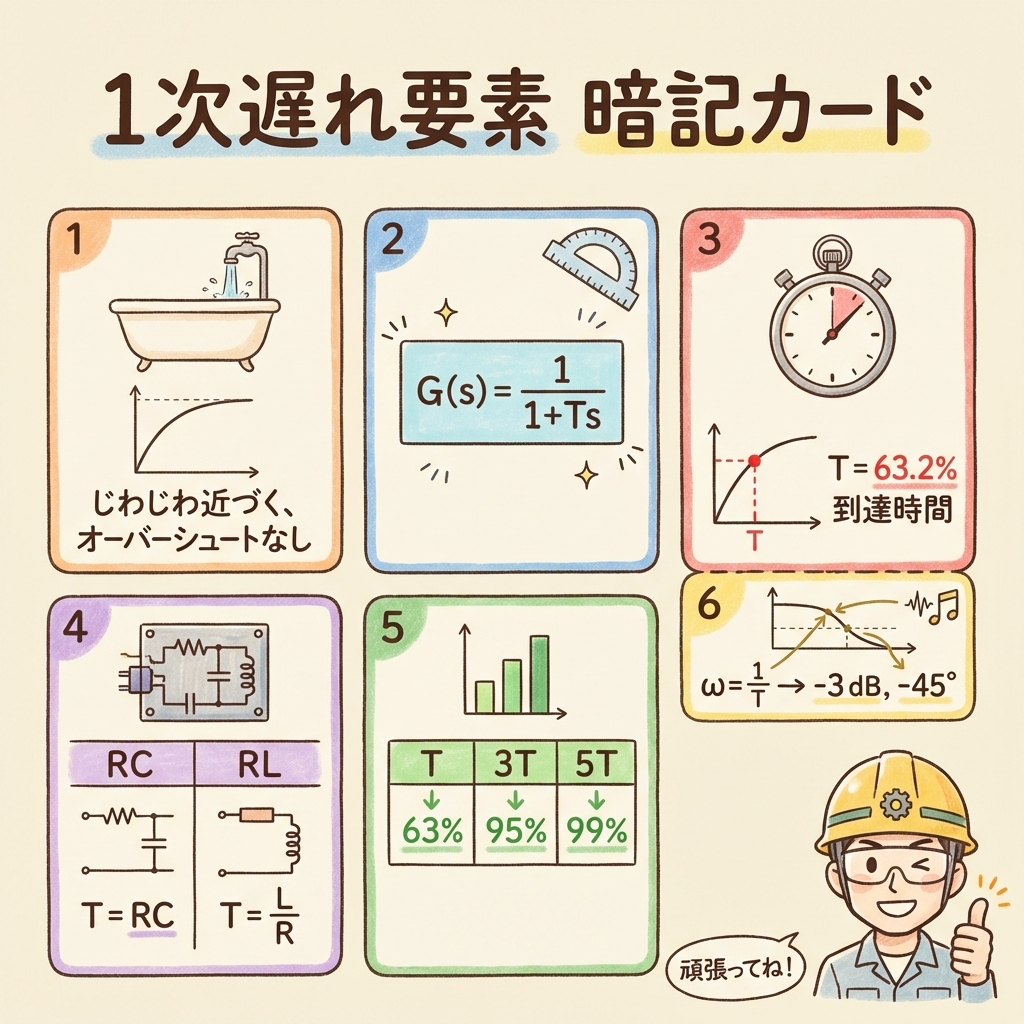

🎯 試験直前に確認する「1次遅れ要素 暗記カード」

🛁 1次遅れ＝じわじわ近づく。オーバーシュートなし
📐 G(s) = 1/(1+Ts)　…分母がsの1次式
⏱️ 時定数T＝最終値の63.2%に到達する時間
🔌 RC回路 → T=RC ／ RL回路 → T=L/R
📊 t=T: 63.2% ／ t=3T: 95% ／ t=5T: 99%
🎵 折れ点 ω=1/T → ゲイン −3dB、位相 −45°
⚠️ 位相遅れは最大 −90°（超えない）

✅ 1次遅れ要素＝入力が急に変わっても、出力はじわじわとしか変わらない要素
✅ 伝達関数は G(s) = 1/(1+Ts)。Tが大きいほど変化がゆっくり
✅ ステップ応答は y(t) = 1 − e^−t/T。指数関数的に最終値に近づく
✅ t = T で63.2%に到達。これは e⁻¹ ≈ 0.368 から数学的に導かれる
✅ RC回路の時定数は T = RC、RL回路は T = L/R
✅ 周波数応答は s → jω を代入。折れ点 ω = 1/T でゲイン −3dB、位相 −45°
✅ 1次遅れはオーバーシュートしない（2次遅れとの見分けポイント）
