この記事の結論(先に知っておこう!)
誘導電動機の速度を変える方法は4つあります。同期速度の公式 Ns = 120f / p から、極数pか周波数fを変えれば速度が変わります。それ以外に、電圧や二次抵抗を変える方法もあります。試験では「インバータ=V/f制御」が超重要です!
まずは「速度制御」のイメージをつかもう!
誘導電動機の速度制御を一言で言うと…
「モーターの回転速度を、用途に合わせて自由に変える技術」
身近な例で考えてみましょう。
これらは全て「モーターの速度制御」が使われています。では、どうやって速度を変えるのでしょうか?
速度制御の4つの方法:極数・周波数・電圧・抵抗
おすすめの本
「三相誘導電動機の速度制御」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
速度制御の鍵は「同期速度の公式」にあり!
速度制御を理解するために、まず同期速度の公式を思い出しましょう。
Ns = 120f / p [min⁻¹]
Ns=同期速度
f=周波数
p=極数
この公式から、速度を変える方法が見えてきます!

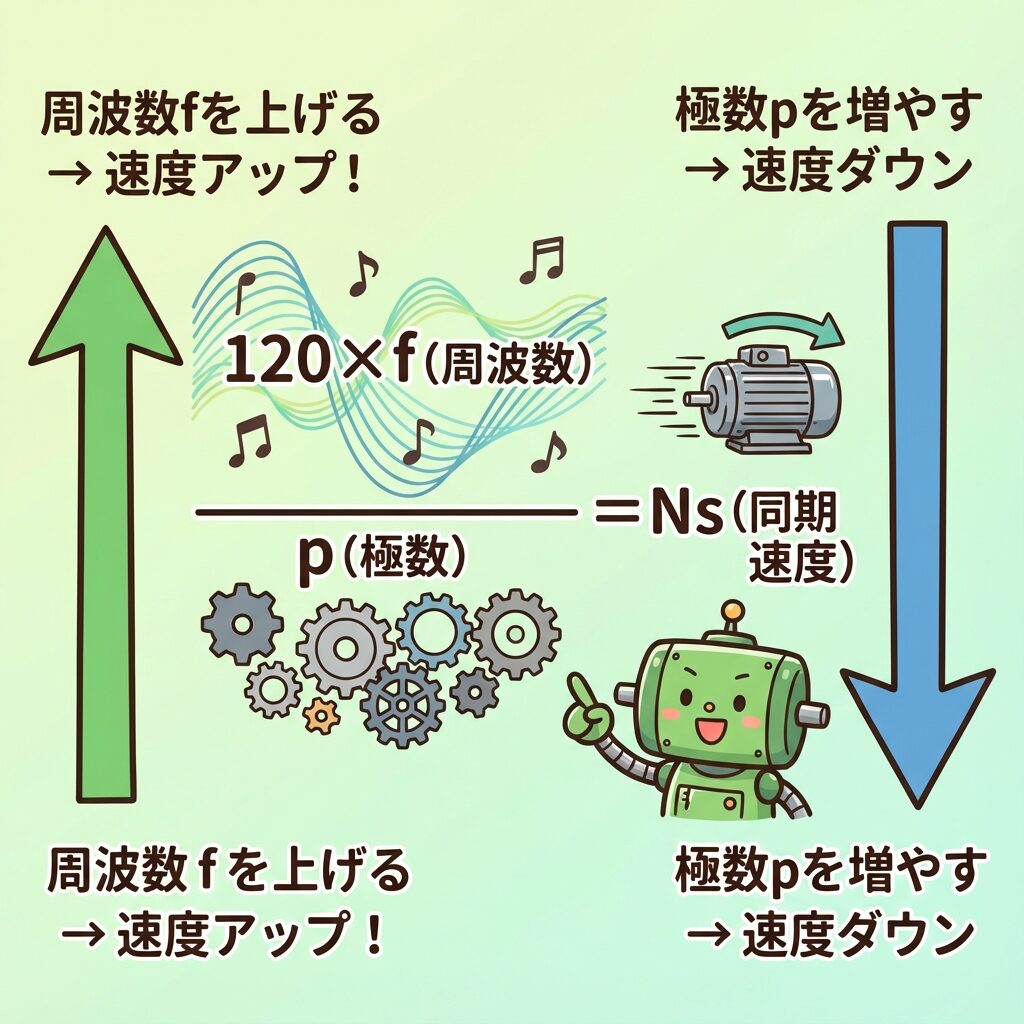

同期速度Ns=120f/p:fを上げると速く、pを増やすと遅く

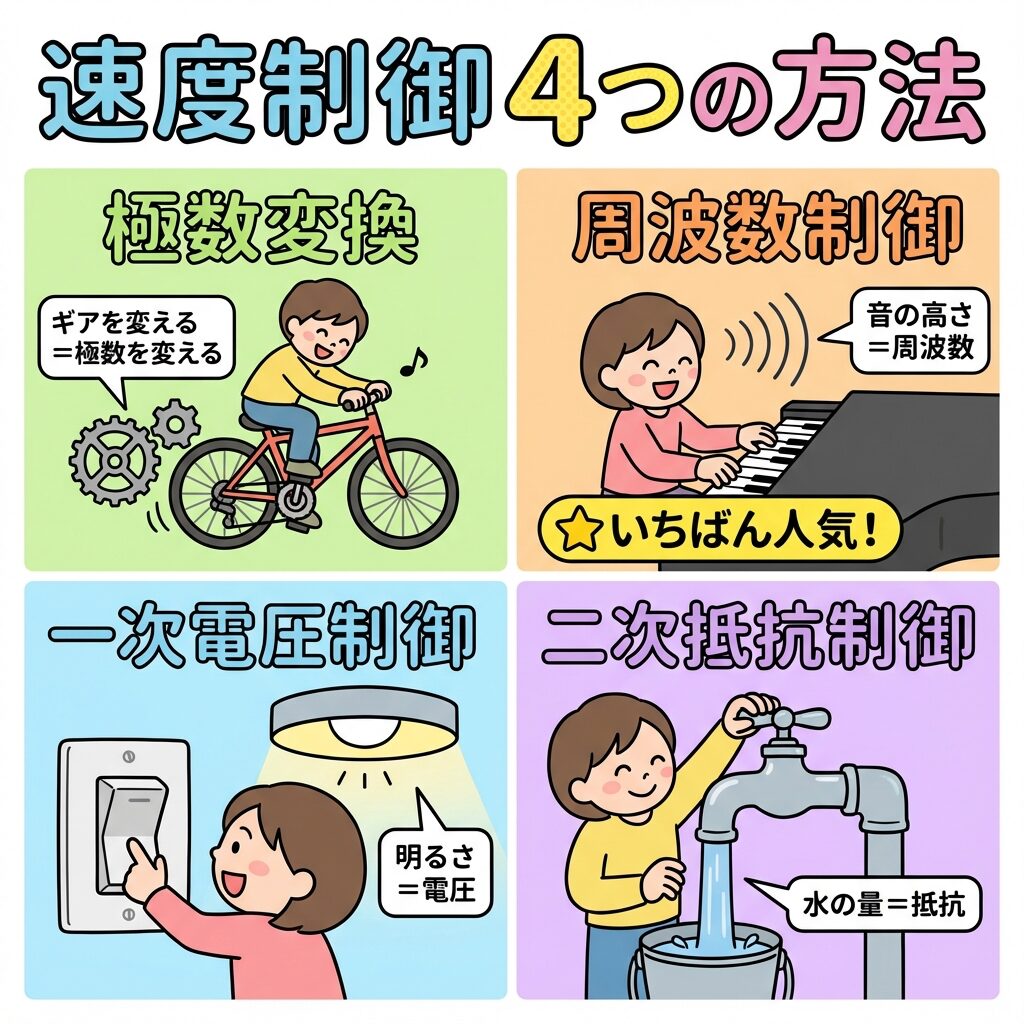

速度制御 4つの方法|一覧で確認!
誘導電動機の速度を変える方法は、大きく分けて4つあります。
| 制御法 |
何を変える? |
イメージ |
特徴 |
| ①極数変換 |
極数p |
自転車のギアチェンジ |
段階的な速度変更 |
| ②周波数制御 |
周波数f |
ピアノの音の高さ |
滑らかに自由自在 |
| ③一次電圧制御 |
電圧V |
照明の調光器 |
トルクを変えて制御 |
| ④二次抵抗制御 |
抵抗r₂ |
水道の蛇口 |
巻線形専用 |
試験最重要! 現在、最も広く使われているのは②周波数制御(インバータ制御)です。「V/f制御」「V/f一定制御」というキーワードと一緒に覚えましょう!

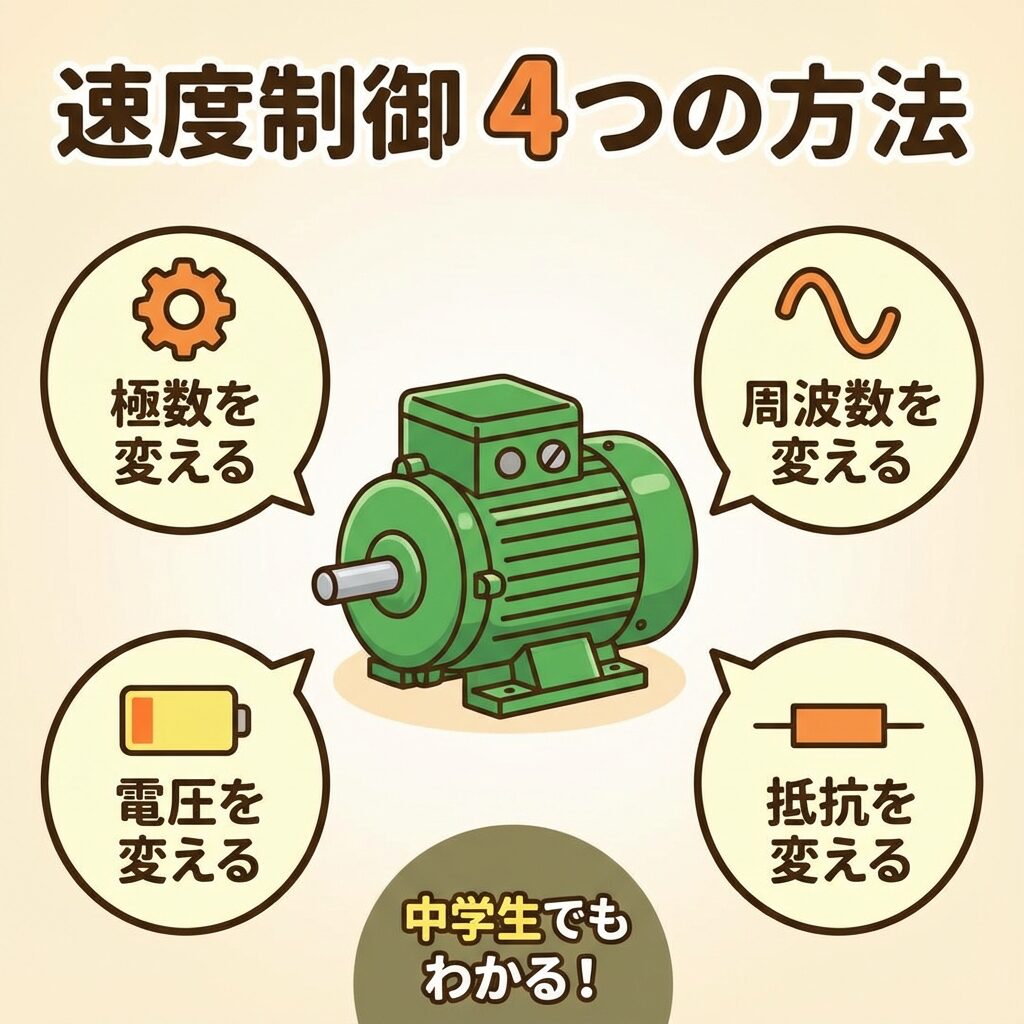

極数・周波数・電圧・抵抗の制御を身近なものにたとえる
おすすめの本
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。
楽天Kobo電子書籍ストア
¥3,080 (2026/10/24 12:31時点 | Amazon調べ)
ポチップ
①極数変換|自転車のギアチェンジ
極数変換とは?
極数変換は、モーターの「極数p」を変えて、同期速度Nsを変える方法です。
自転車のギアチェンジで考えてみましょう。
軽いギア(後ろの歯車の歯が多い)
大
ペダルは軽いけど…
スピードが出ない
重いギア(後ろの歯車の歯が少ない)
小
ペダルは重いけど…
スピードが出る!
モーターの極数は、この「後ろの歯車の歯の数」にあたります。ペダルを回す速さ(電源の周波数)が同じなら、歯(極)が多いほどゆっくり回ります。
極数が多い(p=4)
Ns = 120×50÷4
= 1500 min⁻¹(遅い)
極数が少ない(p=2)
Ns = 120×50÷2
= 3000 min⁻¹(速い!)
極数変換のポイント
○ 極数pを増やす → 同期速度Nsが下がる(遅くなる)
○ 極数pを減らす → 同期速度Nsが上がる(速くなる)
速度は「段階的」にしか変えられない(2極→4極→6極…)
あわせて読みたい
誘導電動機の用語辞典|難解ワードを「たとえ話」でスッキリ理解
誘導電動機の用語辞典

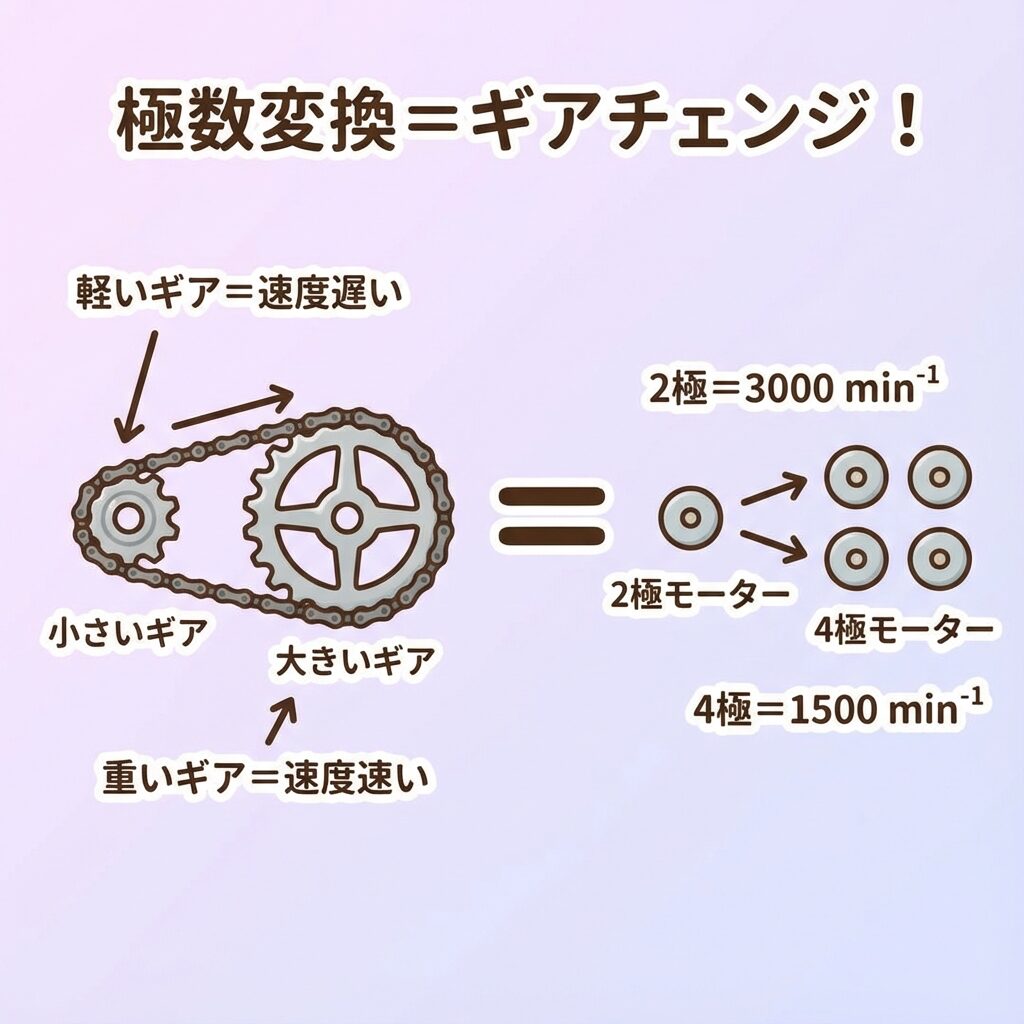

図:極数変換のたとえ(50Hz で 4極は1500min⁻¹、2極は3000min⁻¹)
②周波数制御(インバータ)|試験最重要!
インバータ制御とは?
周波数制御は、電源の「周波数f」を変えて、同期速度Nsを変える方法です。
これが現代の主役、インバータ制御です!
ピアノの音で考えてみましょう。
低い音(周波数が低い)
〜〜〜
弦の振動がゆっくり
ゆったりした音
高い音(周波数が高い)
~~~~
弦の振動が速い
キンキンした音
モーターも同じです!電源の周波数を変えると、回転速度が変わります。
計算例(極数p=4の場合)
f = 30 Hz
Ns = 120×30÷4
= 900 min⁻¹
f = 50 Hz(通常)
Ns = 120×50÷4
= 1500 min⁻¹
f = 60 Hz
Ns = 120×60÷4
= 1800 min⁻¹

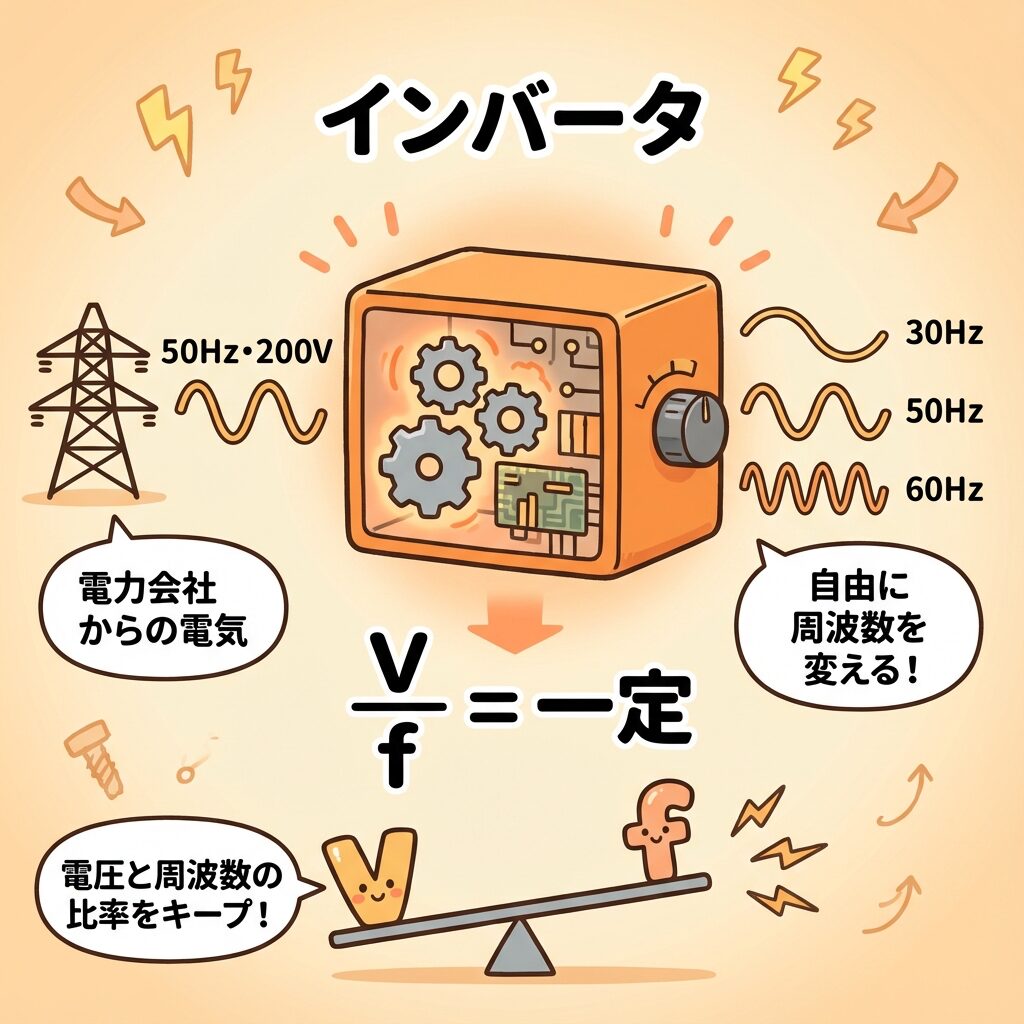

V/f制御とは?(超重要!)
周波数を変えるとき、電圧もセットで変える必要があります。これがV/f制御です!
なぜ電圧も変えるの?
周波数だけ下げると…鉄心の磁束が増えすぎて(磁束 ∝ V/f)、磁気飽和で励磁電流が増えすぎてモーターが焼ける!
だから「V/f(電圧÷周波数)を一定」に保って磁束を一定にすることが大切なんです。
V/f = 一定
電圧Vと周波数fの比率を一定に保って制御する
例:200V÷50Hz = 4 → この「4」を保つ!
インバータは電圧と周波数の比V/fを一定に保つ
工場では、このV/f制御を行う装置(インバーター)を、動かすモーターに合わせて選びます。選ぶときは、モーターのkWより「電流」で合わせるのが基本です。もっと詳しく:インバータの選定をやさしく図解|kWより電流で選ぶ5つの手順(同じ筆者が運営する、工場の機械と制御を図解するブログ「機械と制御の教科書」)
③一次電圧制御|照明の調光器
一次電圧制御とは?
一次電圧制御は、モーターにかける「電圧」を変えて、速度を調整する方法です。
照明の調光器(ダイヤル式の明るさ調整)で考えてみましょう。
電圧とトルクの関係
ここで重要なポイント!電圧を変えると、トルク(回転力)が変わります。
トルク T ∝ V²
トルクは電圧の2乗に比例する!
計算例
電圧を70%(0.7倍)に下げると…
トルクは 0.7² = 0.49倍(約半分)になる!
注意点:電圧を下げすぎるとトルクが足りなくなって、負荷に負けてしまいます。扇風機の「弱」モードをイメージしてください。また、電圧を下げて速度を落とすと滑りが大きくなり、二次銅損(滑り×二次入力)がふえるので効率は悪くなります。

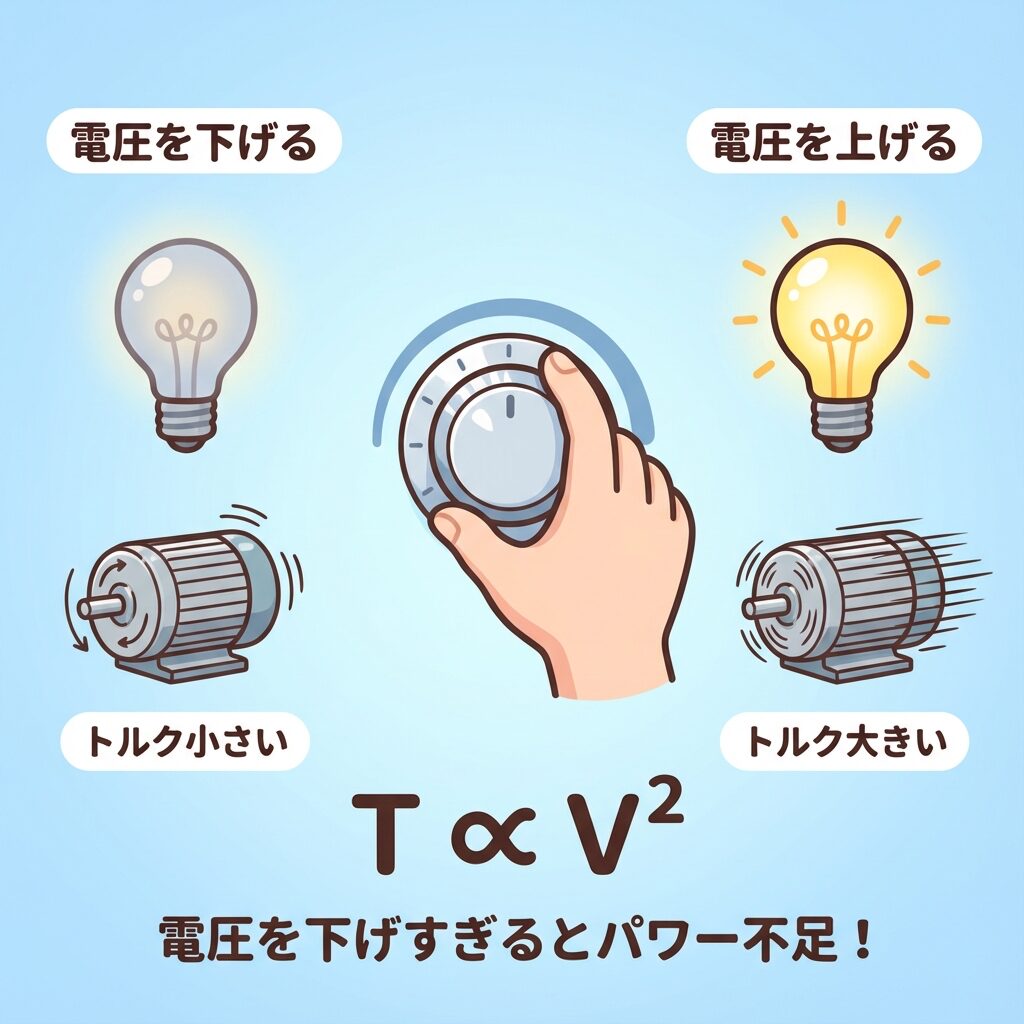

トルクは電圧の2乗に比例:下げすぎるとパワー不足
④二次抵抗制御|水道の蛇口
二次抵抗制御とは?
二次抵抗制御は、「巻線形誘導電動機」専用の制御方法です。
回転子(二次側)に外部から抵抗を接続して、その抵抗値を変えることで速度を調整します。
ポイント:かご形誘導電動機では使えません!巻線形は回転子に「スリップリング」という接続端子があるので、外部から抵抗を接続できるのです。
水道の蛇口で考えてみましょう。
蛇口を絞る(抵抗大)
水の流れが遅くなる
モーターも遅くなる
蛇口を開ける(抵抗小)
水の流れが速くなる
モーターも速くなる
二次抵抗制御の欠点
× デメリット
・抵抗で電力を熱として捨てる → 効率が悪い
・抵抗器が発熱する → 冷却が必要
・現在はほとんど使われない → インバータ制御が主流
図:二次抵抗を3倍にすると、同じトルクでの滑りが3倍になり速度が下がる(数値は仮の値で描いた例)
4つの制御法を比較しよう!
| 制御法 |
変える量 |
速度変化 |
効率 |
適用 |
| ①極数変換 |
極数p |
段階的 |
◎ 良い |
かご形 |
| ②周波数制御 |
周波数f |
連続的 |
◎ 最良 |
かご形 |
| ③一次電圧制御 |
電圧V |
連続的 |
△ 悪い |
かご形 |
| ④二次抵抗制御 |
抵抗r₂ |
連続的 |
△ 悪い |
巻線形のみ |
現代の主役は「②周波数制御(インバータ)」!
試験でも令和元年度 問4・令和5年度下期 問3・令和6年度上期 問4・令和8年度上期 問3 などで出題されています!
まとめ|試験で覚えるべきポイント
速度制御の4つの方法
①極数変換:極数pを変える → 自転車のギアチェンジ
②周波数制御(インバータ):周波数fを変える → V/f一定制御 超重要
③一次電圧制御:電圧Vを変える → T ∝ V²(トルクが変わる)
④二次抵抗制御:二次抵抗r₂を変える → 巻線形専用・効率悪い
試験での出題ポイント
・「インバータ」といえば → 周波数制御
・「V/f制御」「V/f一定」といえば → 周波数制御
・「滑らかに速度を変える」といえば → 周波数制御
・「巻線形」「二次抵抗」といえば → 二次抵抗制御
