こんな経験はありませんか?
- 「ボード線図って、2本のグラフが並んでるけど、何を表しているのかさっぱりわからない…」
- 「dB(デシベル)とか20log₁₀って出てきた瞬間にフリーズする」
- 「折れ点周波数とか −20dB/dec とか、言葉だけ聞くと難しそうで手がつかない」
- 「電験三種のB問題(計算問題)でボード線図が出ると、いつも捨ててしまう…」
○ この記事でわかること
- ボード線図=「音量」と「遅れ」の2つのグラフ。これだけ理解すればOK
- 周波数伝達関数 G(jω) の意味を「ラジオの音量ツマミ」で直感理解
- 20log₁₀ のdB変換を暗算で解く方法
- 折れ点周波数と−20dB/dec の傾きで直線近似を描く手順
- 電験三種のB問題(H27問17・R02問17・R04下問15・R07下問18 など)で10点を確実に取る解法
電験三種の機械科目で、自動制御分野はB問題(計算問題)で出題されると配点が10点になります。そのB問題で出るテーマの1つが、ボード線図です。H21〜R08上の22回では、ボード線図(ゲイン特性)を選ぶ・読むB問題が H27問17・R02問17・R04下問15・R07下問18 の4問(H27問17 と R07下問18 は同じ形)、周波数伝達関数(一巡伝達関数のベクトル軌跡・CR回路)のB問題が R04上問15・R05下問18・R07上問18 の3問出ています(A問題でも R03問13・R05下問13 でゲイン特性)。
つまり、ボード線図を捨てる=出た回の10点を捨てるということ。逆に言えば、ボード線図のパターンを押さえれば、出た回の10点を「もらえる」のです。
この記事では、ボード線図の基礎を「ラジオの音量ツマミ」に例えて、すべて図解で説明します。数式が苦手な方でも、「なぜdBを使うのか」「折れ点で何が起きるのか」が直感的にわかるようになります。
ボード線図とは?|「音量」と「遅れ」の2つのグラフ
ラジオのイコライザーを思い浮かべてください
ボード線図(Bode plot)とは、「入力の周波数を変えたとき、出力の大きさ(ゲイン)と遅れ(位相)がどう変化するか」を2つのグラフで表したものです。
ラジオやオーディオ機器のイコライザーをイメージしてください。低音域をブーストすると低い音が大きくなり、高音域をカットすると高い音が小さくなります。ボード線図は、まさにこの「どの周波数の信号が、どれだけ大きく(小さく)なり、どれだけ遅れるか」を視覚化したものです。
上のグラフ:ゲイン線図
・横軸:周波数 ω(対数目盛)
・縦軸:ゲイン [dB]
・意味:「音量がどれだけ大きく/小さくなるか」
下のグラフ:位相線図
・横軸:周波数 ω(対数目盛)
・縦軸:位相 [°]
・意味:「出力が入力からどれだけ遅れるか」
ポイント
ボード線図は上下2段セットで1つです。上がゲイン(大きさ)、下が位相(遅れ)。R02 問17 のようにゲイン特性だけを示す問題もありますが、描くときも読むときも2段で考えます。「ボード線図=2つのグラフ」と覚えてください。
なぜ「普通のグラフ」ではなく「対数グラフ」を使うのか?
ボード線図の横軸は対数目盛(1, 10, 100, 1000…と10倍ずつ等間隔になる目盛り)です。なぜわざわざ対数にするのでしょうか?
ラジオで考える
人間の耳が感じる周波数の範囲は 20Hz 〜 20,000Hz(=20kHz)です。
これを普通の目盛りで描くと、20Hz付近がぎゅっと潰れて見えません。
対数目盛にすると:
・20Hz → 200Hz → 2,000Hz → 20,000Hz が等間隔で並ぶ
・低い周波数も高い周波数も均等に見える
さらに、対数目盛にするとグラフの曲線が直線に近似できるという最大のメリットがあります。直線なら手書きでも描けるし、傾きが読み取りやすい。これがボード線図の最大の利点です。

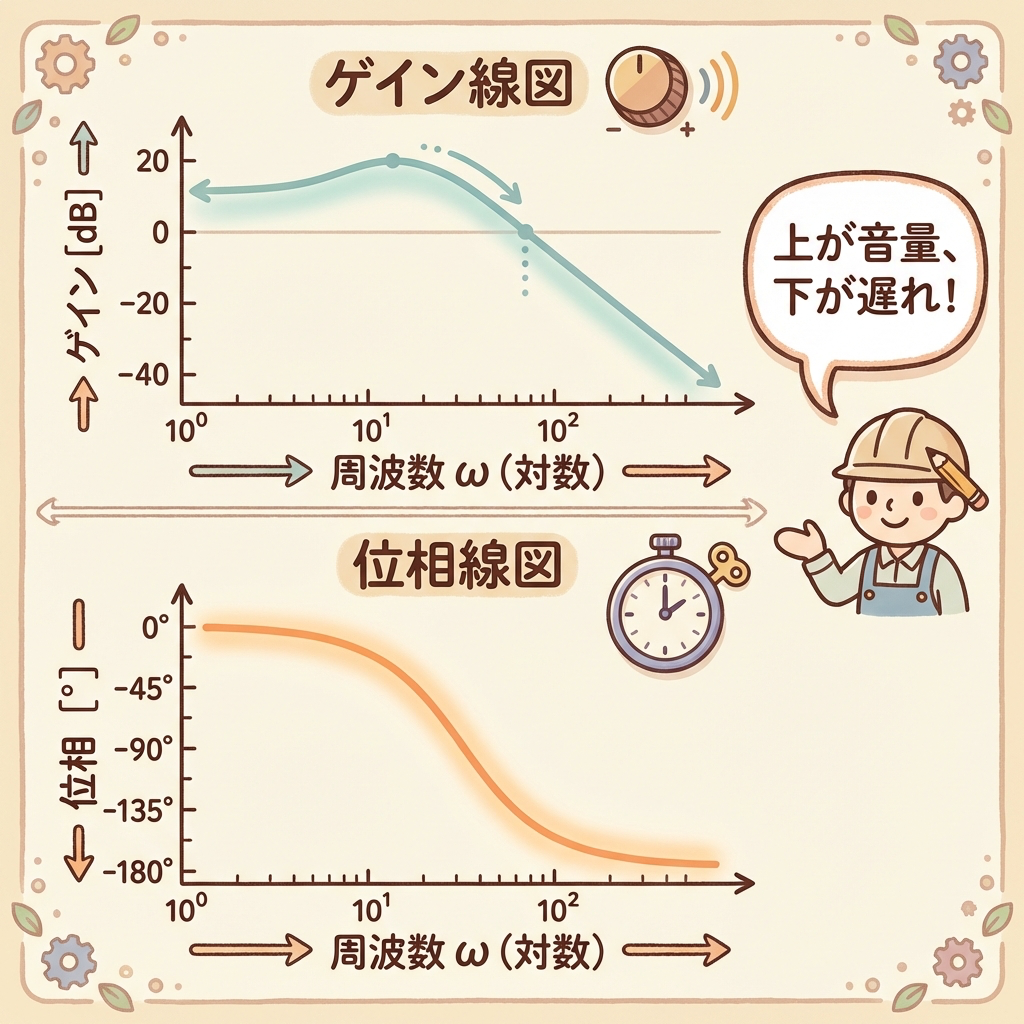

ボード線図は2段で1組:上がゲイン(音量)、下が位相(遅れ)
dB(デシベル)の基本|20log₁₀ を暗算で解く
なぜdBを使うのか?|「かけ算を足し算にする魔法」
ゲイン(振幅比)をデシベル[dB]で表す理由は、「かけ算が足し算になる」からです。
ラジオのたとえ
アンプ①で信号を10倍にして、アンプ②で100倍にすると…
・ゲイン(倍率)= 10 × 100 = 1,000倍(かけ算で大きな数になる)
dBに直すと…
・アンプ① = 20dB、アンプ② = 40dB
・合計ゲイン = 20 + 40 = 60dB(足し算で済む!)
dBにすると、直列接続のかけ算が足し算になる。だから対数を使う。
ゲインのdB変換公式
ゲイン [dB] = 20 log₁₀ |G(jω)|
|G(jω)|:ゲイン(振幅比)の絶対値
log₁₀:常用対数(底が10の対数)
dB変換の暗記表(暗算の土台)
以下の対応表は丸暗記してください。問題を解くときは、この表の値をそのまま使えます。
| ゲイン(倍率) |
dB値 |
計算過程 |
意味 |
| 1 |
0 dB |
20 × log₁₀(1) = 0 |
入力と同じ大きさ(増減なし) |
| 2 |
≈ 6 dB |
20 × log₁₀(2) ≈ 6.02 |
2倍に増幅 |
| 10 |
20 dB |
20 × log₁₀(10) = 20 |
10倍に増幅 |
| 100 |
40 dB |
20 × log₁₀(100) = 40 |
100倍に増幅 |
| 1/√2 ≈ 0.707 |
−3 dB |
20 × log₁₀(1/√2) ≈ −3.01 |
1次遅れの折れ点周波数でのゲイン(超重要) |
| 0.1 |
−20 dB |
20 × log₁₀(0.1) = −20 |
1/10に減衰 |
| 0.01 |
−40 dB |
20 × log₁₀(0.01) = −40 |
1/100に減衰 |
暗記のコツ
・10倍 → +20dB(10倍ごとに20dB増える)
・2倍 → +6dB(2倍で約6dB増える)
・1/√2倍 → −3dB(折れ点のゲイン。最重要!)
・マイナスのdB=信号が小さくなっている(減衰)
・0dB=入力と同じ大きさ(基準)

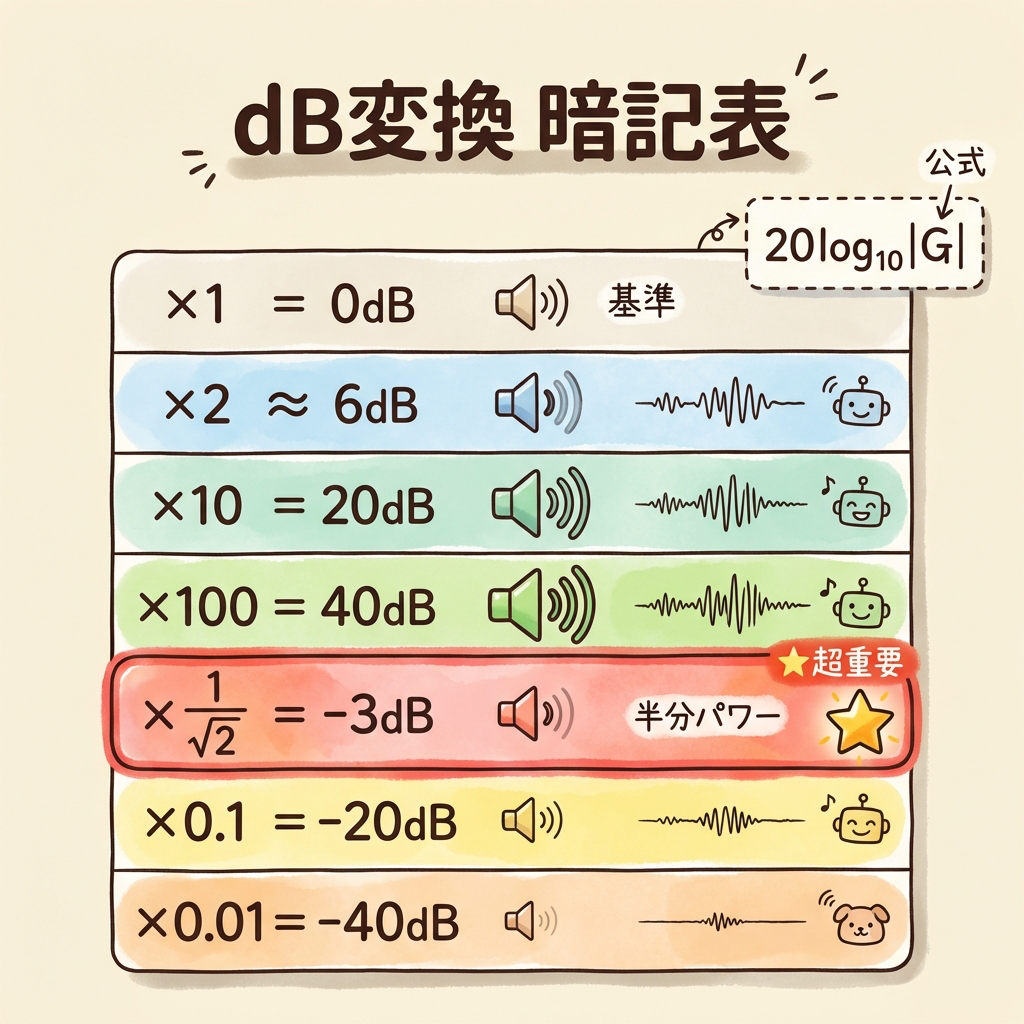

dB変換の暗記表:×10=20dB、×1/√2=−3dB
伝達関数とブロック線図|直列・並列・フィードバックの3つの結合
ボード線図に描く G(s) は、たいていいくつかの「箱」をつないだ全体の伝達関数です。この節では、その前提になる伝達関数とブロック線図のまとめ方を押さえます。電験三種ではブロック線図だけの問題も出ます(下の「出題」の欄)。
伝達関数=「入力を何倍にして出す箱」
Y(s) = G(s) × X(s) → G(s) = Y(s) / X(s)
X(s):入力、Y(s):出力(どちらもラプラス変換したもの)。1V を入れて10V が出るアンプなら G = 10
ブロック線図の計算では、G(s) の中身(s の分数式)を展開しなくても、G・H・G₁・G₂ をただの文字としてかけ算・足し算すれば解ける問題がほとんどです。
| ブロック線図の要素 |
意味 |
| ブロック(箱) | 入力を G(s) 倍して出す |
| 矢印(信号線) | 信号が流れる向き |
| 加え合わせ点(○に±) | 信号が合流して足し算・引き算される |
| 引き出し点(小さな黒丸) | 信号が分岐する(同じ信号がコピーされる) |
3つの結合の公式
| 結合 |
つながり方 |
全体の伝達関数 |
数値の例(G₁=3、G₂=5) |
| 直列 | 1つ目の出力が2つ目の入力になる | G₁ × G₂ | 1 → 3 → 15(15倍) |
| 並列 | 同じ入力が2つの箱に入り、出力が合流する | G₁ ± G₂ | 3 + 5 = 8(8倍)。合流が「−」なら引き算 |
| フィードバック | 出力を H を通して入力側へ戻す | G / (1 + GH) | 負帰還(戻りが「−」)のとき。正帰還なら G / (1 − GH) |
ボード線図とのつながり
直列の G₁ × G₂ は、dB にすると 20log₁₀|G₁G₂| = 20log₁₀|G₁| + 20log₁₀|G₂| の足し算になります。位相も足し算です。上の「dB を使う理由」と、下の「複合伝達関数のボード線図」で要素ごとに描いて重ねられるのは、このためです。
G/(1+GH) の導き方(連立方程式だけ)
① 箱の出力:Y = G × E(E は加え合わせ点のあとの信号=偏差)
② 加え合わせ点:E = X − HY
③ ②を①に入れる:Y = G(X − HY) = GX − GHY
④ Y をまとめる:Y(1 + GH) = GX
Y / X = G / (1 + GH)
見落としやすい2点
・戻りの線に箱がないときは H = 1(単位フィードバック)。全体は G / (1 + G)
・加え合わせ点の符号を必ず見る。「−」で戻す負帰還は分母が 1 + GH、「+」で戻す正帰還は 1 − GH
そのままの形で使えないとき|加え合わせ点・引き出し点の移動
| 動かすもの |
向き |
補うもの |
| 引き出し点 | G の後ろ → 前 | 分岐した線に G をかける |
| 引き出し点 | G の前 → 後ろ | 分岐した線に 1/G をかける |
| 加え合わせ点 | G の前 → 後ろ | 合流する線に G をかける |
| 加え合わせ点 | G の後ろ → 前 | 合流する線に 1/G をかける |
考え方は「動かしたあとも、各線を流れる信号と出力が変わらないように補う」です。たとえば加え合わせ点を G の前から後ろへ動かすと、合流していた信号 B は G を通らなくなります。元は G(A + B) = GA + GB だったので、B の線に G をかけて GB にそろえます。
例題:直列とフィードバックの組み合わせ
問題:X(s) → 加え合わせ点(−)→ G₁ → G₂ → Y(s)。Y(s) は H を通って加え合わせ点に「−」で戻る。Y(s)/X(s) は?
① 直列の G₁ と G₂ をまとめる:G = G₁G₂
② フィードバックの公式に入れる
Y(s)/X(s) = G₁G₂ / (1 + G₁G₂H)
外乱 D が入るとき:V₁ →(−)→ G₁ → 加え合わせ点(+D)→ V₂、V₂ は G₂ を通って戻る形なら、式を1本立てるだけです。
V₂ = G₁(V₁ − G₂V₂) + D → V₂ = G₁/(1 + G₁G₂) × V₁ + 1/(1 + G₁G₂) × D
外乱の影響は 1/(1 + G₁G₂) 倍に小さくなります。フィードバックが外乱に強い理由です。
電験三種での出題(機械)
・平成25年度 問13:外乱 D を含むフィードバック系で、出力 V₂ を V₁ と D で表す(上の外乱の例と同じ形)
・平成30年度 問13:ブロック線図を等価変換して C(jω)/R(jω) を求める
・令和5年度下期 問18:フィードバック系 K/(1 + K·G₁) で、K が非常に大きいとき ≒ 1/G₁ になることを使う
年度・問題番号と中身は、試験センターの公式の問題文で確かめました(平成25年度は公式 PDF の文字を読み取って照らしました)。
周波数伝達関数 G(jω)|ゲインと位相を式から読む
s → jω を代入するだけ
伝達関数 G(s) から周波数応答(ボード線図の元データ)を得るには、s に jω を代入するだけです。ここで j は虚数単位、ω は角周波数[rad/s]です。
例として、1次遅れ要素で見てみましょう。
1次遅れ要素の周波数伝達関数
G(s) = 1/(1+Ts) の s に jω を代入 →
G(jω) =
この G(jω) は複素数なので、ここから2つの情報を取り出します。
ゲイン(大きさ)
→ dBに変換して上のグラフに描く
位相(遅れ)
∠G(jω) = −arctan(ωT)
→ そのまま下のグラフに描く
現場の声
「G(jω)が複素数」と聞くと身構えてしまいますが、やっていることはシンプルです。分母 1+jωT の「大きさ」を√(1²+(ωT)²)で求め、「角度」を arctan(ωT/1) で求めるだけ。複素数の「絶対値」と「偏角」を取る操作です。

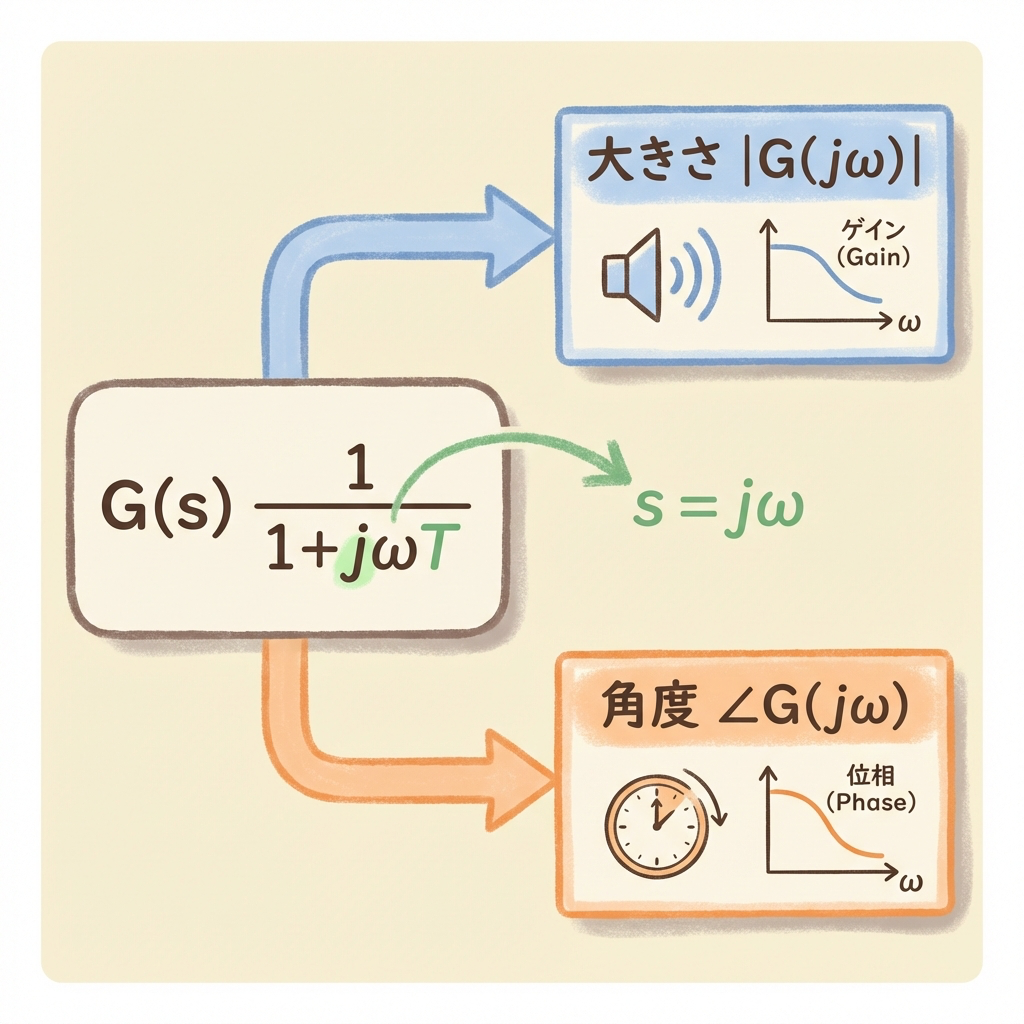

s → jω を入れて、大きさはゲイン線図、角度は位相線図へ
1次遅れ要素のボード線図を描く|折れ線近似の全手順
折れ点周波数とは?
ボード線図を描くうえで最も重要な概念が折れ点周波数です。1次遅れ要素 G(s) = 1/(1+Ts) の場合:
折れ点周波数
ωc = 1/T
T:時定数 / ωc:折れ点(角)周波数 [rad/s]
折れ点周波数とは、「ゲイン線図の直線近似が折れ曲がるポイント」です。ラジオで言えば、「ここから先の高い音は、どんどん小さくなっていくよ」という境目です。
ゲイン線図の描き方(直線近似)
STEP 1
折れ点周波数 ωc = 1/T を計算する
STEP 2
ω < ωc の区間 → 0dB の水平線を描く
折れ点より左(低い周波数)では、ゲインは0dB(入力と同じ大きさ)のまま
STEP 3
ω > ωc の区間 → −20dB/dec の傾きで直線を描く
折れ点より右(高い周波数)では、周波数が10倍になるごとにゲインが20dBずつ下がる

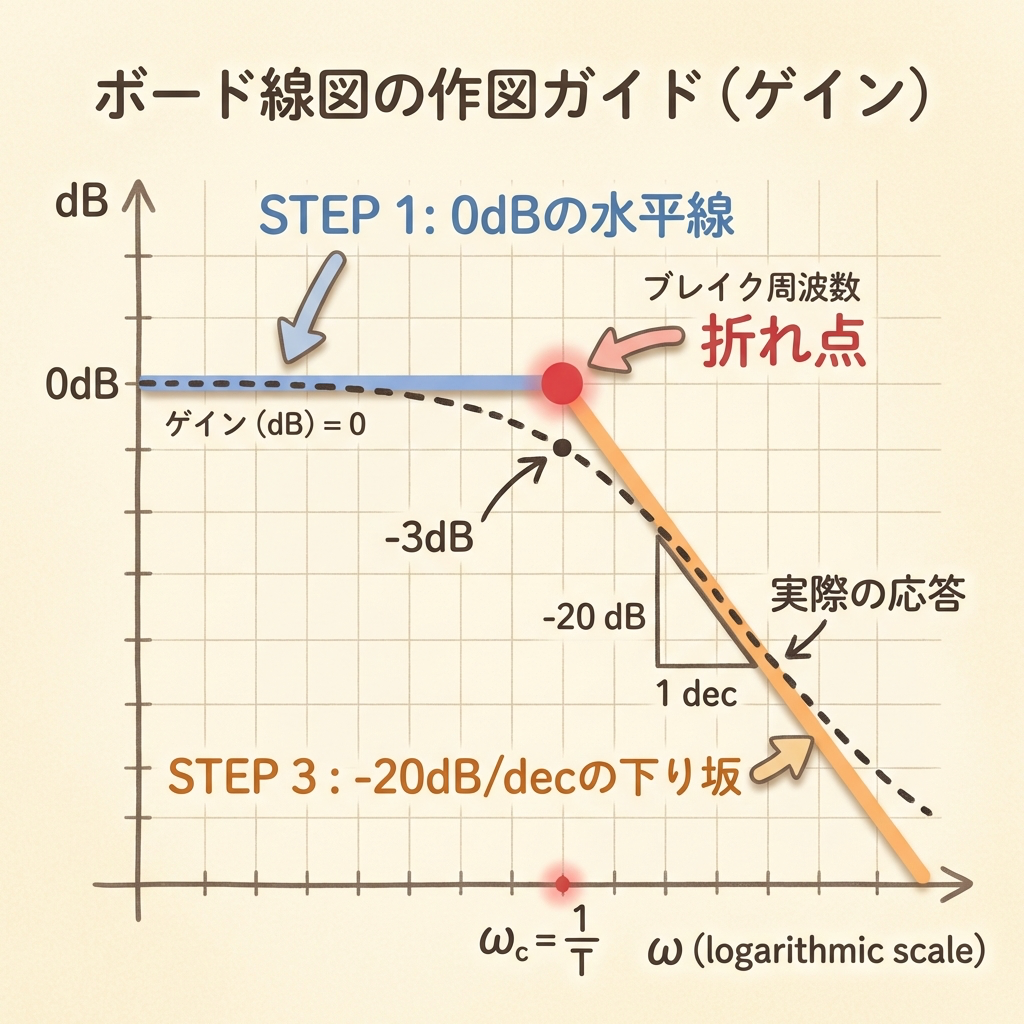

【1次遅れ要素のゲイン線図(直線近似)】
[dB]
ω →
0 dB
ωc=1/T
−20dB/dec
(実際は−3dB凹む)
−20dB/dec の意味
「dec」は decade(デケード)=周波数が10倍になることです。
−20dB/dec =「周波数が10倍になるごとに、ゲインが20dB下がる」
つまり:
・ω = ωc → 0dB
・ω = 10ωc → −20dB
・ω = 100ωc → −40dB
・ω = 1000ωc → −60dB
「10倍で20下がる」とテンポよく覚えてください。
位相線図の描き方
位相線図も3つのポイントを押さえれば描けます。
| 周波数 |
位相 |
意味 |
| ω → 0 |
0° |
低い周波数では遅れなし(追従できている) |
| ω = 1/T(折れ点) |
−45° |
折れ点での位相遅れ=ちょうど真ん中 |
| ω → ∞ |
−90° |
高い周波数では最大90°遅れる(でも90°は超えない) |
1次遅れのボード線図まとめ
ゲイン線図:折れ点ωcの左は0dBの水平線、右は−20dB/decの下り坂。折れ点で実際は−3dBだけ凹む。
位相線図:0°からスタートし、折れ点で−45°を通過し、最終的に−90°に向かう。S字カーブを描く。
1次遅れ:折れ点 1/T で −3 dB・−45°、その先は 10倍で −20 dB
基本要素ごとのボード線図パターン一覧
電験三種で出題される伝達関数は、いくつかの「基本要素」の組み合わせです。各要素のボード線図パターンを覚えておけば、複雑な伝達関数でも分解して描けます。
| 要素 |
G(s) |
ゲイン線図 |
位相線図 |
ラジオのたとえ |
比例 (ゲインK) |
K |
20log₁₀K の水平線 |
常に 0° |
音量ツマミを固定。全帯域で同じ音量 |
積分 (1/s) |
1/s |
−20dB/decの直線(右下がり)。ω=1で0dBを通過 |
常に −90° |
高い音ほど小さくなる。低音ブースト状態 |
微分 (s) |
s |
+20dB/decの直線(右上がり)。ω=1で0dBを通過 |
常に +90° |
高い音ほど大きくなる。高音ブースト状態 |
| 1次遅れ |
|
折れ点1/Tの左は0dB、右は−20dB/dec |
0° → −45°(折れ点)→ −90° |
高音カットフィルタ(ローパスフィルタ) |
| 1次進み |
1+Ts |
折れ点1/Tの左は0dB、右は+20dB/dec |
0° → +45°(折れ点)→ +90° |
高音ブースト(進み要素。低い音を消すハイパスフィルタ Ts/(1+Ts) とは別物) |
| むだ時間 |
e−Ls |
常に 0dB(大きさ変わらず) |
−Lω(直線的に遅れが増大) |
エコー(遅延)のみ。音量は変わらず遅れだけ増える |
複合要素のボード線図は「足し算」で描ける
dBを使う最大のメリットはここにあります。複数の要素が直列に接続されている場合、全体のゲイン[dB]は各要素のゲイン[dB]を足し算するだけで求まります。位相も同様に足し算です。つまり、各要素のボード線図を個別に描いて重ね合わせれば、複雑な伝達関数のボード線図が完成します。
あわせて読みたい
自動制御の全パターン攻略|過去問の出題傾向と解法フローチャート
自動制御の全パターン攻略

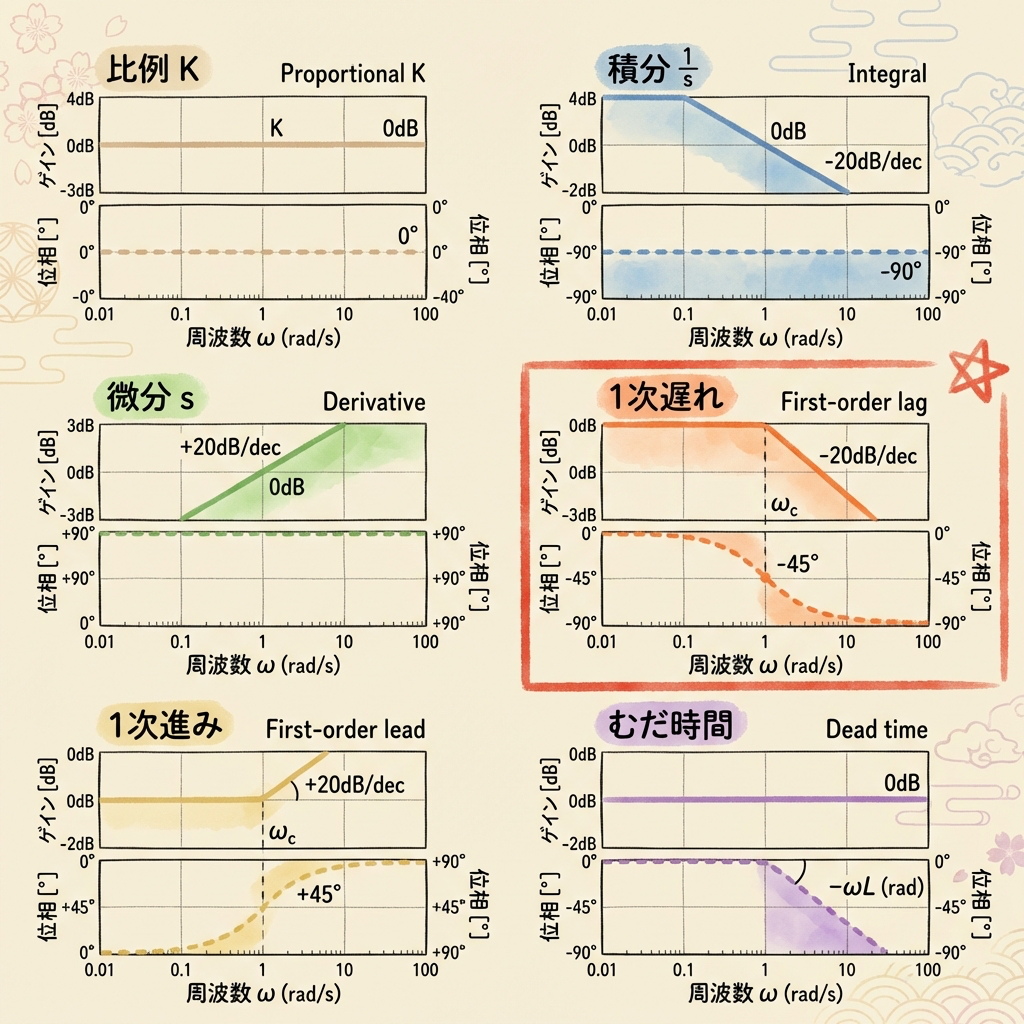

基本要素6種類のボード線図(積分・微分は全域でまっすぐ ±20 dB/dec)
実例:複合伝達関数のボード線図を描く
例題:G(s) = 10 / s(1+0.1s) のボード線図
この伝達関数は、比例・積分・1次遅れの3つを含む、練習にちょうどよい形です。まず要素に分解しましょう。
要素分解
G(s) = 10 / s(1+0.1s) を分解すると…
要素① 比例ゲイン K = 10 → 20log₁₀(10) = 20dB の水平線
要素② 積分 1/s → −20dB/dec の右下がり直線(ω=1で0dBを通る)
要素③ 1次遅れ 1/(1+0.1s) → 折れ点 ωc = 1/0.1 = 10 rad/s
折れ点の左は0dB、右は−20dB/dec
ゲイン線図を重ね合わせる
STEP 1:積分 1/s のゲイン線図を描く
ω = 1 で 0dB を通る −20dB/dec の直線。
ただしK=10があるので、全体を+20dB上にシフトする。
→ ω = 1 で 20dB を通る −20dB/dec の直線
STEP 2:折れ点 ω = 10 で追加の折れを加える
ω = 10 以降は、1次遅れの −20dB/dec が加わる。
元々の −20dB/dec と合わせて、合計 −40dB/dec になる。
まとめ:
・ω < 10 → −20dB/dec(積分だけ)
・ω > 10 → −40dB/dec(積分+1次遅れ)
・ω = 10 で傾きが変わる「折れ点」
位相線図を重ね合わせる
・比例ゲイン K=10 → 位相 0°(影響なし)
・積分 1/s → 常に −90°
・1次遅れ 1/(1+0.1s) → 0° → −45°(ω=10)→ −90°
これを足し算:
・ω → 0 → 0° + (−90°) + 0° = −90°
・ω = 10 → 0° + (−90°) + (−45°) = −135°
・ω → ∞ → 0° + (−90°) + (−90°) = −180°
ポイント
複合伝達関数のボード線図は、要素ごとに分解 → 個別にボード線図を描く → dBと位相を足し算するだけ。この「分解して足す」がボード線図の最大の強みであり、電験で問われるスキルです。

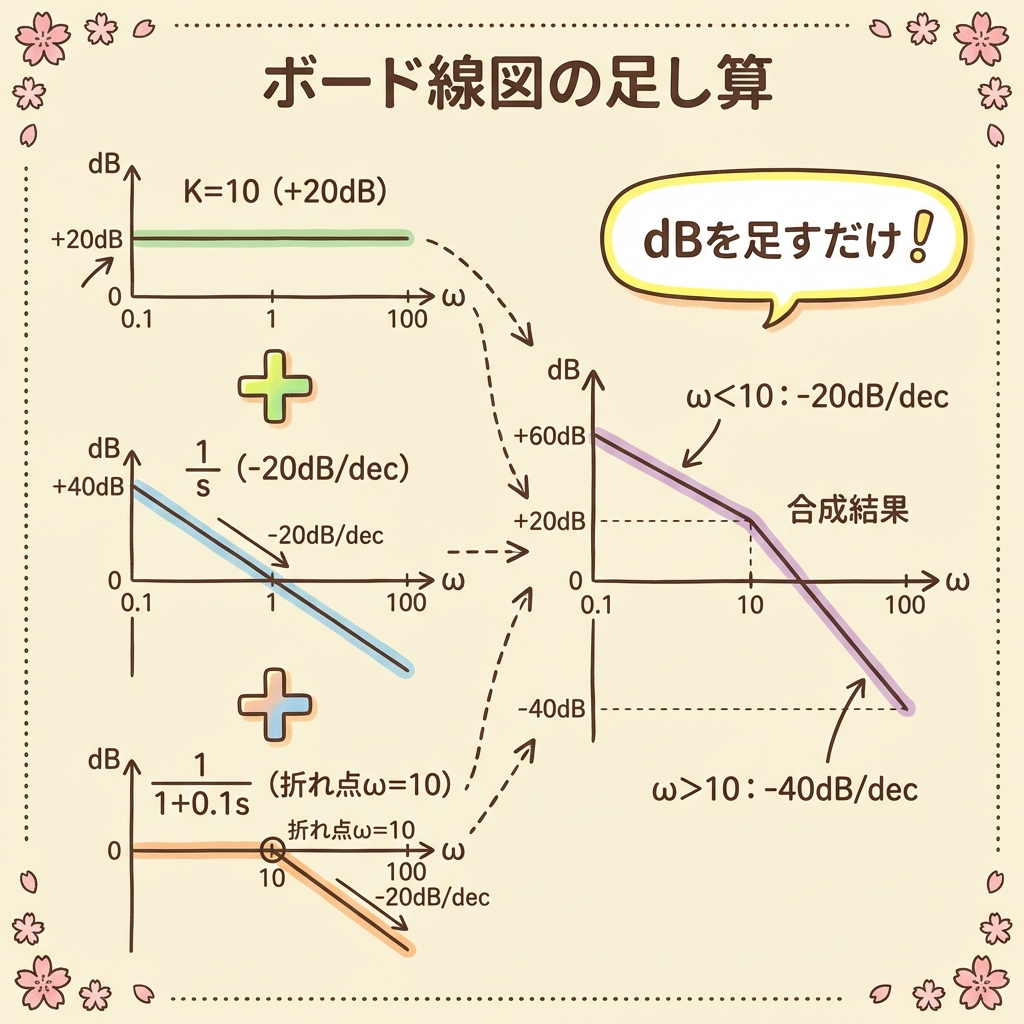

複合要素のボード線図は dB を足すだけ(10/{s(1+0.1s)} の例)
ゲイン余裕と位相余裕|「あとどれだけ余裕があるか」
「ゲイン余裕」「位相余裕」は、フィードバック制御の安定性を判断する指標です。なお、電験三種の H21〜R08上の22回では、ゲイン余裕・位相余裕を問う問題はありませんでした。ボード線図の読み方の仕上げとして押さえておく節です。
ラジオのたとえで理解する安定性
ハウリング(キーン!という音)を想像してください
マイクの前にスピーカーを置くと、スピーカーの音をマイクが拾い、それがまたスピーカーから出て…の繰り返しで「キーン!」という発振(不安定)が起きます。
この発振が起きる条件は:
・信号が1周して戻ってきたとき、元と同じ大きさ以上(ゲイン ≥ 0dB)
・かつ位相が−180°(元の信号と同位相で重なってしまう)
逆に言えば、位相が−180°になるときにゲインが0dBより小さければ、発振しない(安定)。
この「どれだけ安全マージンがあるか」がゲイン余裕と位相余裕です。
ゲイン余裕 (GM)
定義:位相が−180°になる周波数でのゲインの0dBからの距離
求め方:
① 位相線図で「−180°」になる周波数(位相交差角周波数 ωpc)を見つける
② そのωpcでのゲイン[dB]を読む
③ GM = 0 − そのゲイン値
正ならば安定(0dBに対して余裕がある)
位相余裕 (PM)
定義:ゲインが0dBになる周波数での位相の−180°からの距離
求め方:
① ゲイン線図で「0dB」になる周波数(ゲイン交差角周波数 ωgc)を見つける
② そのωgcでの位相[°]を読む
③ PM = その位相値 − (−180°)
正ならば安定(−180°に対して余裕がある)
安定かどうかの判定ルール
ボード線図から安定かどうかを判定するときは、次のルールで読みます(H21〜R08上の22回では、値を求めさせる問題はありません。この判定は、一巡伝達関数そのものが安定な系で使えます。電験で扱う形はこれです)。
・ゲイン余裕が正、かつ位相余裕が正 → 安定
・どちらかが負またはゼロ → 不安定(または安定限界)
この判定ルールを確実に覚えてください。

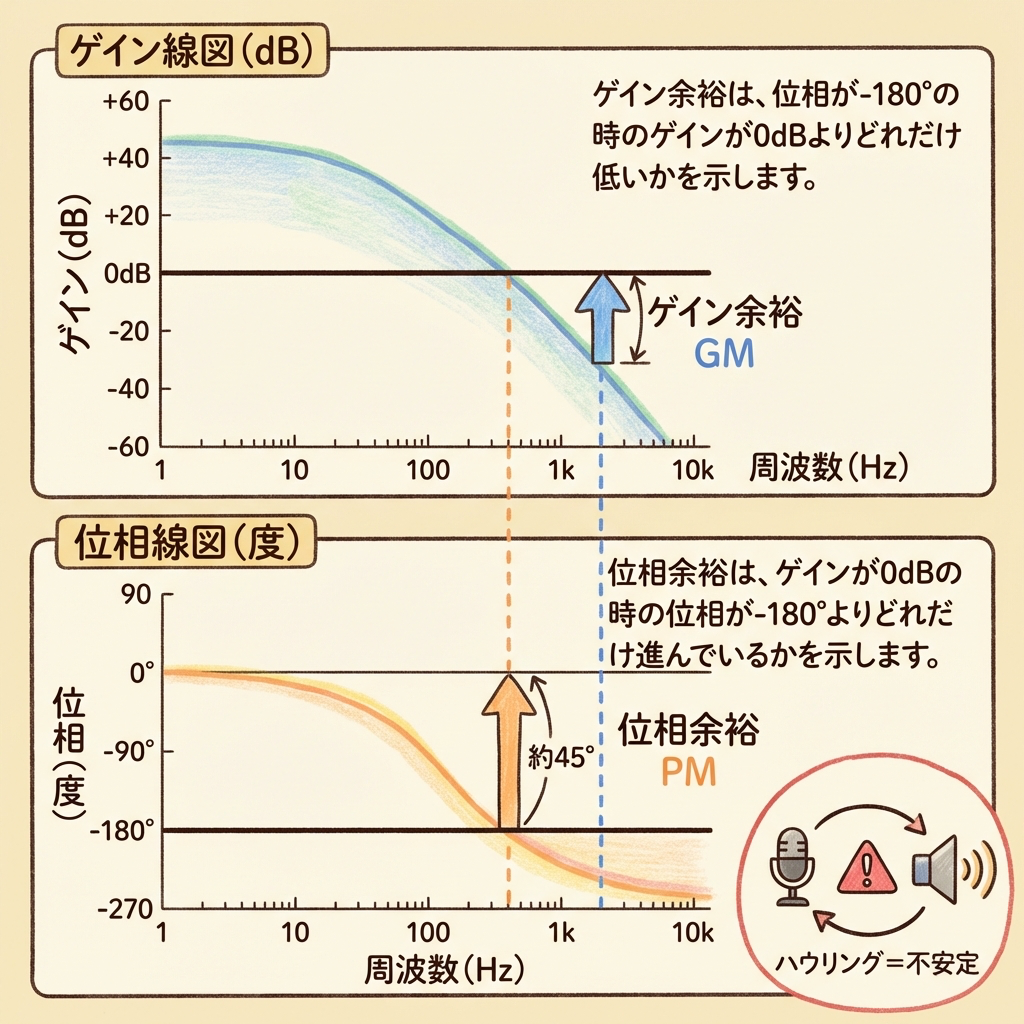

ゲイン余裕 GM は ωpc(位相 −180°)で、位相余裕 PM は ωgc(ゲイン 0 dB)で読む
おすすめの本
「周波数伝達関数とボード線図」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
電験三種B問題(10点)の攻略法
B問題の4つのパターン
パターン 1
「G(s) からボード線図を選べ」(H27 問17・R04下 問15・R07下 問18)
→ 要素分解 → 折れ点を計算 → 傾き(−20dB/dec等)を確認 → 選択肢と照合
パターン 2
「ボード線図から G(s) を求めよ」(R02 問17)
→ 傾きの変化点(折れ点)を読む → 時定数T=1/ωcを逆算 → 要素を組み立てる
パターン 3
「ゲイン余裕・位相余裕を求めよ」(H21〜R08上の22回では出題なし)
→ 位相−180°の周波数でゲインを読む(GM) → ゲイン0dBの周波数で位相を読む(PM)
パターン 4
「特定のωでのゲイン[dB]や位相[°]を計算せよ」
→ G(jω)にωの値を代入 → |G(jω)|を計算しdB変換 → arctan で位相を計算
B問題を解く5ステップ
STEP 1
G(s) を基本要素に分解する(比例K × 積分1/s × 1次遅れ1/(1+Ts) × …)
STEP 2
各要素の折れ点周波数を計算する(ωc = 1/T)
STEP 3
ゲイン線図を描く(各要素のdBを足し算。傾きの変化に注目)
STEP 4
位相線図を描く(各要素の位相を足し算)
STEP 5
問われている値を読む(ゲイン余裕・位相余裕・特定周波数でのdB値など)
B問題で失点しないためのチェックリスト
要素分解の際、ゲインKを忘れていないか?(K=1以外ならdBシフトが必要)
折れ点周波数の単位を確認したか?(rad/s と Hz を混同しない)
積分要素 1/s がある場合、初期傾きが−20dB/decから始まることを忘れていないか?
位相の足し算で符号を間違えていないか?(1次遅れは「−」、1次進みは「+」)
ゲイン余裕・位相余裕の定義(どのグラフから何を読むか)を間違えていないか?

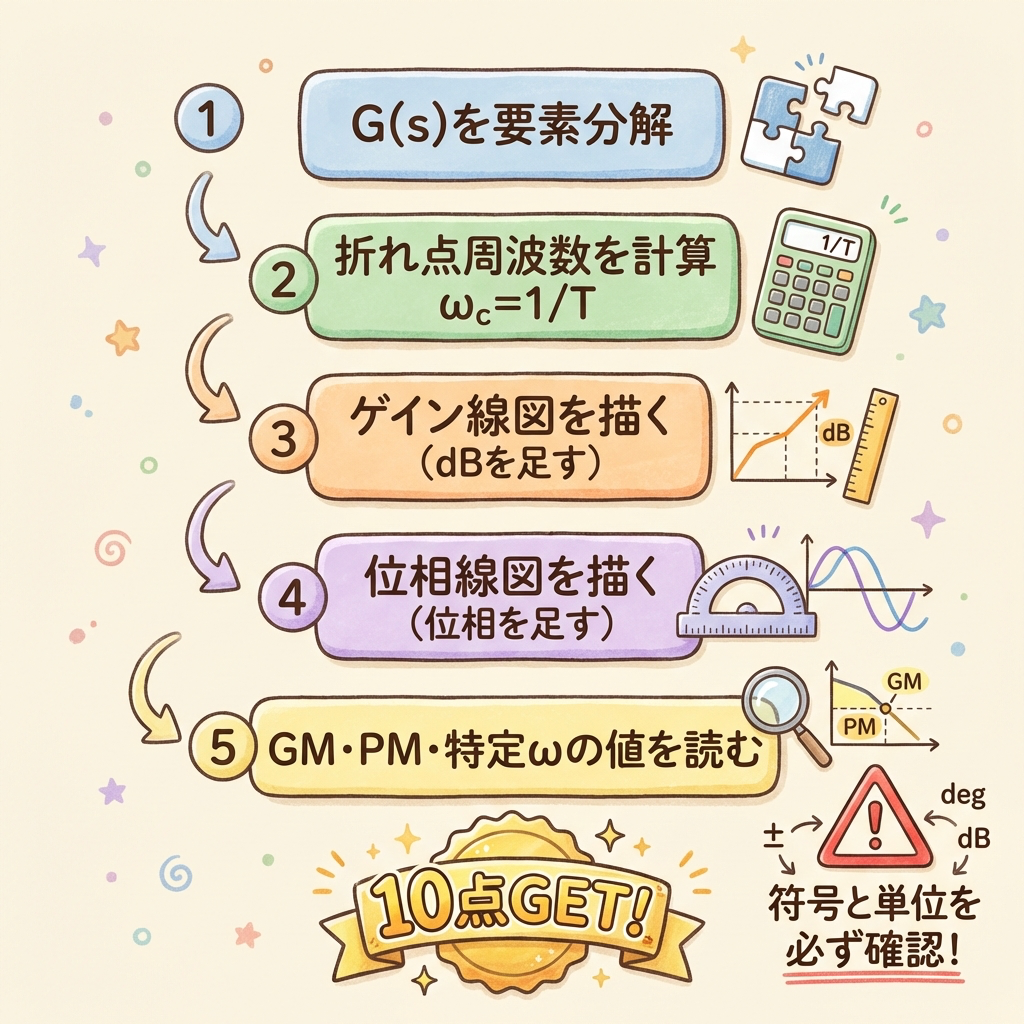

ボード線図のB問題を解く5ステップ
ボード線図 暗記カード&まとめ

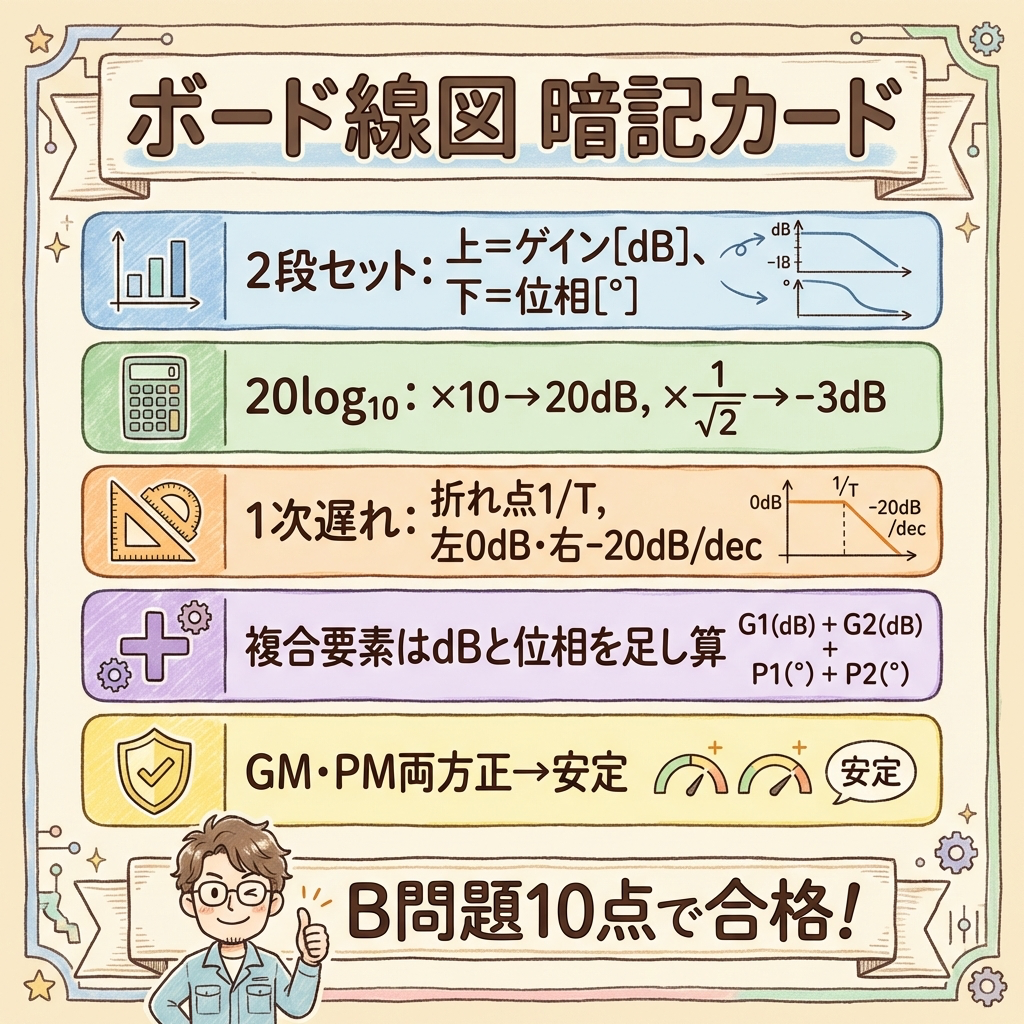

試験直前に確認する「ボード線図 暗記カード」
ボード線図=ゲイン[dB]と位相[°]の2段セット
dB変換=20log₁₀|G(jω)| / 10倍→+20dB / 1/√2倍→−3dB
1次遅れの折れ点=ωc=1/T / 左0dB・右−20dB/dec / 位相−45°
積分1/s =−20dB/dec の直線 / 常に−90°
複合要素=dBと位相を各要素ごとに足し算
ゲイン余裕=位相−180°でのゲインの「0dBからの距離」
位相余裕=ゲイン0dBでの位相の「−180°からの距離」
○ 両方とも正 → 安定 / 負またはゼロ → 不安定(一巡伝達関数そのものが安定な系のとき)
まとめ|ボード線図は「音量と遅れのグラフ」
○ ボード線図=ゲイン(音量)と位相(遅れ)の2つのグラフ
○ dBを使う理由=かけ算が足し算になる(直列接続の処理が楽)
○ 20log₁₀ の暗記:10倍→20dB、2倍→6dB、1/√2→−3dB
○ 1次遅れの折れ点 ωc=1/T でゲイン−3dB、位相−45°
○ 折れ点の右側は−20dB/dec(10倍で20dB下がる)
○ 複合伝達関数は要素分解 → 個別にボード線図 → dBと位相を足し算
○ ゲイン余裕・位相余裕で安定性を判定(両方正なら安定)
ボード線図は、電験三種のB問題(1問10点)で、H21〜R08上の22回に4回(H27・R02・R04下・R07下)出ているテーマです。「dBの変換表を暗記する」「折れ点を計算する」「傾きを確認する」「足し算する」という手順さえ身につければ、確実に得点源にできます。最初は難しく見えても、過去問を3〜5題解けばパターンが見えてきます。
