【電験三種・理論】対称三相交流とは？｜3つの波が「完全に揃っている」とはどういう意味か

前回の記事で、三相交流の「なぜ3本？」「なぜ120°？」という基本的な仕組みを学びました。

今回はそこからもう一歩踏み込んで、「対称三相交流」という概念を掘り下げます。

電験三種の問題文で「対称三相交流電源」「平衡三相回路」という言葉を見たとき、「何が"対称"で、何が"平衡"なの？」と戸惑ったことはありませんか？

実はこの「対称」という言葉には、3つの明確な条件が隠されています。そして、この条件が揃っているからこそ、三相交流は「電線3本」「電力一定」という魔法のような性質を発揮できるのです。

この記事では、対称三相交流の3つの条件を一つずつ丁寧に解説し、瞬時値の式を導出し、最後に「3つの和がゼロになる」ことを図解と数式の両面から証明します。

「対称」三相交流とは？｜普通の三相交流と何が違うのか

🎯 「対称」とは「完全にバランスが取れている」という意味

三相交流と対称三相交流の関係を、まずハッキリさせましょう。

三相交流とは、「3つの交流を組み合わせて電力を送る方式」の総称です。大きなカテゴリーです。

その中でも、3つの波が完璧にバランスしている状態を特別に「対称三相交流」と呼びます。

イメージしやすいように、「3つ子の兄弟」で考えてみましょう。

3つ子の兄弟が走り方教室に通っています。3人とも同じ身長（＝同じ振幅）で、同じ走るスピード（＝同じ周波数）で、スタート地点が均等に120°ずつズレている。この3人の走りが「対称三相交流」です。

もし1人だけ背が高かったり（振幅が違う）、1人だけ遅かったり（周波数が違う）、スタート位置がバラバラだったり（位相差が120°でない）すると、それは「非対称」になります。

📋 対称三相交流の「3つの条件」

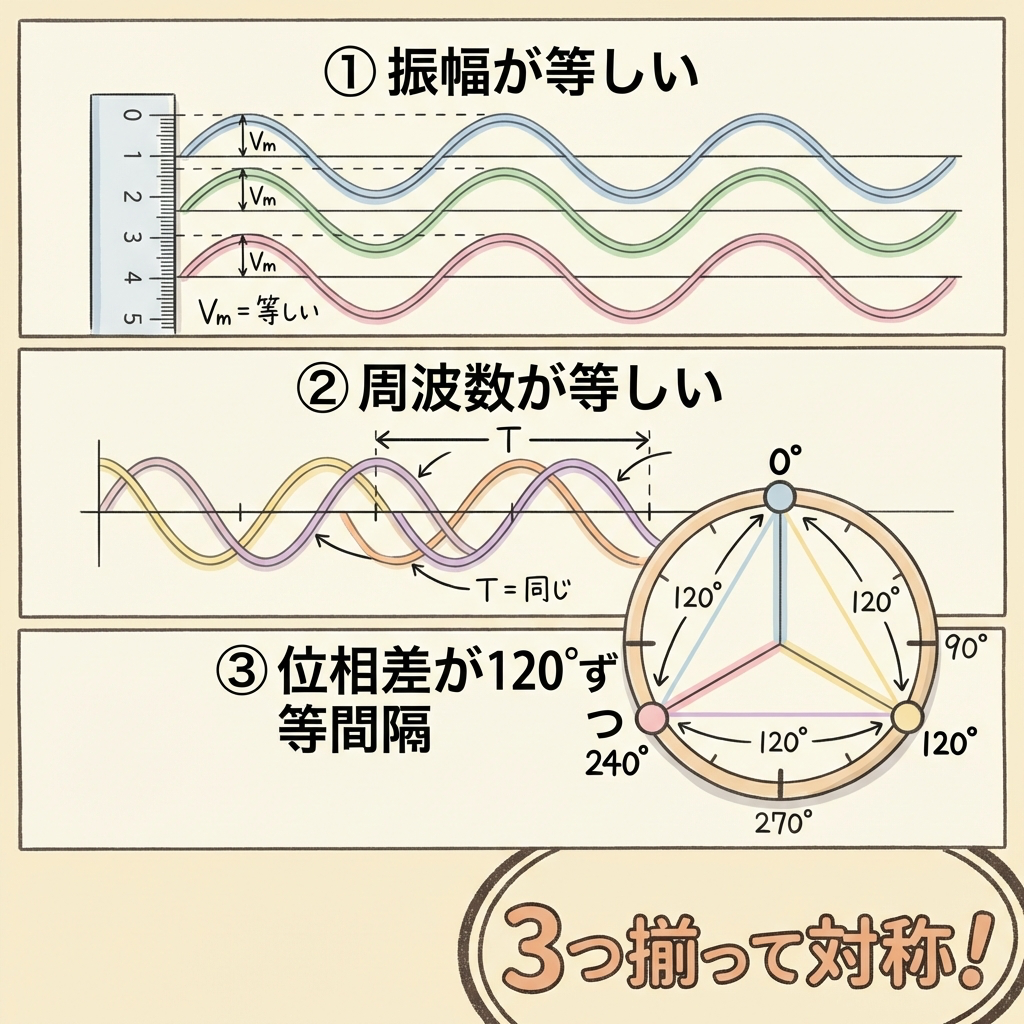

対称三相交流と呼ばれるためには、以下の3つの条件をすべて満たす必要があります。

この3つが揃って初めて「対称」です。1つでも崩れると「非対称三相交流」になり、後で説明する「和がゼロ」という便利な性質が成り立たなくなります。

3つの条件をもう少し掘り下げてみましょう。

🔍 条件①：振幅が等しい（同じ「背の高さ」）

3つの波のピーク値（最大値 V_m）がすべて同じ、ということです。

例えば、a相のピークが141V なら、b相もc相も141Vです。1つだけ150Vだったり、130Vだったりしたら、もう「対称」ではありません。

実際の発電機は3つのコイルが物理的に同じ大きさで作られているので、通常はこの条件を自然に満たします。

🔍 条件②：周波数が等しい（同じ「走るスピード」）

3つの波の繰り返し速度が同じ、ということです。日本では東日本が50Hz、西日本が60Hzですが、3つの波すべてが同じ周波数です。

これも発電機の構造上、3つのコイルが同じ回転体に取り付けられているため、自動的に満たされます。1つだけ違う速さで波を出すことは、物理的にありえません。

🔍 条件③：位相差が120°ずつ等間隔（同じ「スタートの間隔」）

これが3つの条件の中で最も重要です。

3つの波のスタートのズレが、ちょうど120°（= 360° ÷ 3）ずつ均等に配置されていること。100°と140°と120°のようにバラバラではダメです。

発電機の中では、3つのコイルが円周上に物理的に120°間隔で配置されています。だから回転子が回ると、自動的に120°ずつズレた電圧が発生するのです。

🤔 「対称」と「平衡」の違いは？

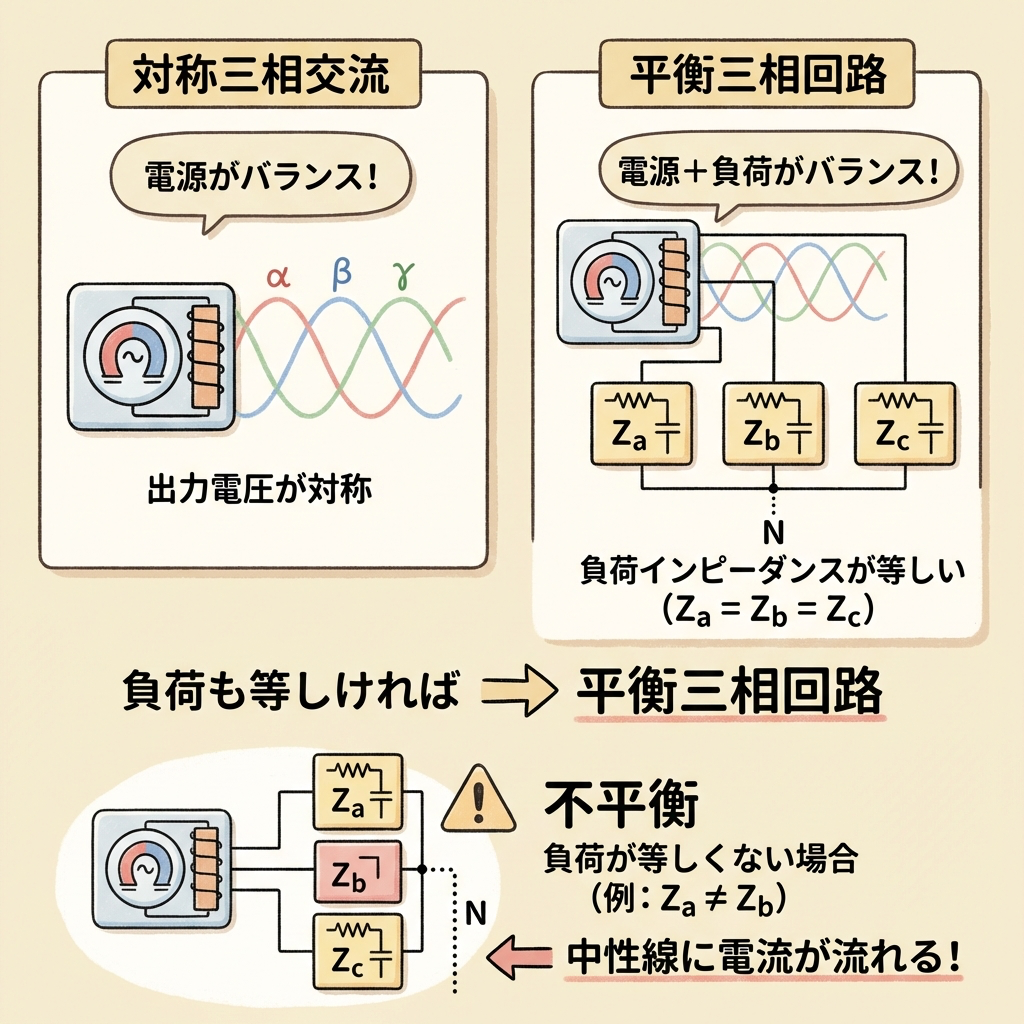

電験三種では「対称三相交流」と「平衡三相回路」という2つの似た言葉が出てきます。これ、混同しやすいので整理しておきましょう。

「対称」は電源側の話、「平衡」は電源＋負荷を含めた回路全体の話です。平衡三相回路では、電流も対称になるので、中性線に電流が流れません。

対称三相交流の瞬時値の式を導出する

ここからは、対称三相交流を数式で表現します。「数式」と聞くと身構えるかもしれませんが、やっていることは「3人の徒競走のスタート位置を式で書いているだけ」です。

📝 単相交流の瞬時値のおさらい

まず、単相交流（波が1つだけ）の瞬時値の式を確認しましょう。

この式は「時刻 t における電圧の瞬間的な値」を表しています。sinの中身 ωt が「今どの角度にいるか」を表す位相でしたね。

📝 対称三相交流の瞬時値を導出する

対称三相交流は、この単相の式を3つ並べて、スタート位置（位相）をズラすだけです。

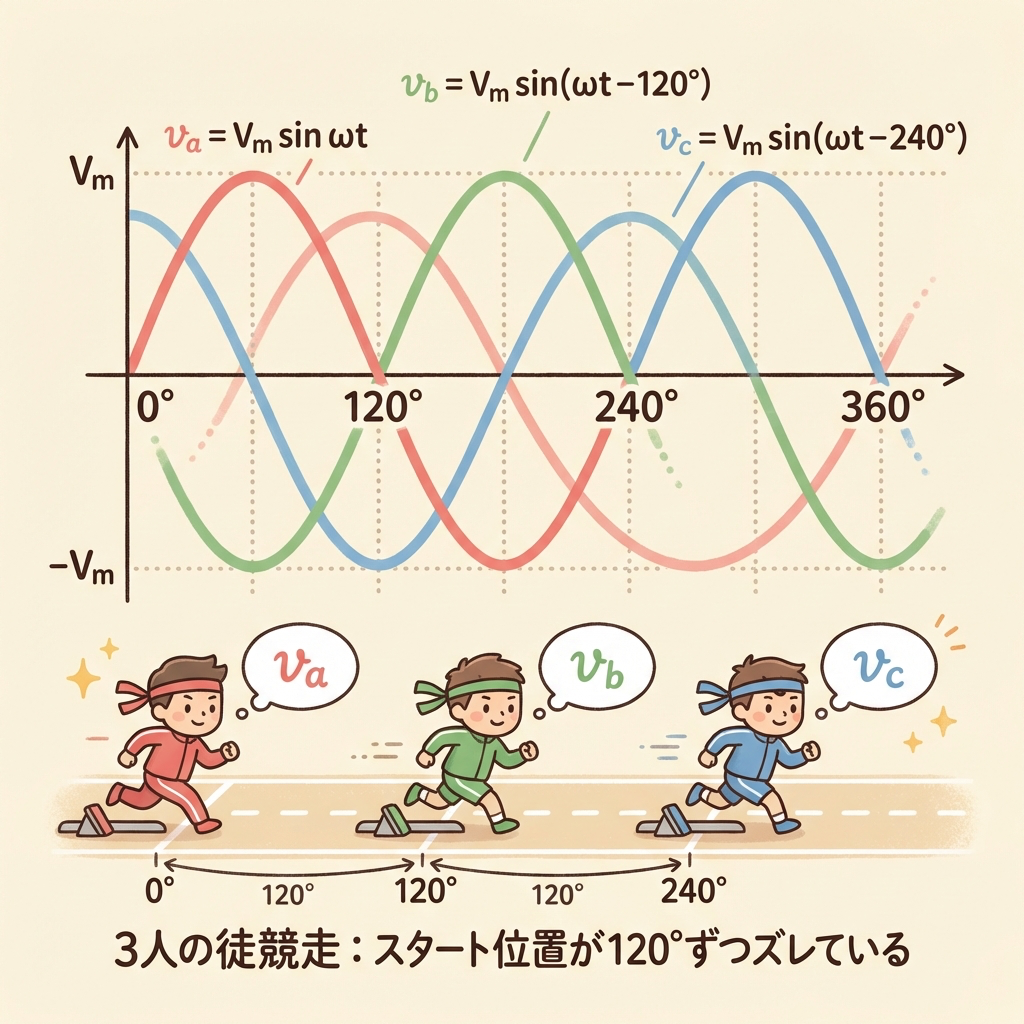

「3人の徒競走」で考えます。3人がトラックを走りますが、全員が同時にスタートするのではなく、120°ずつ間隔を空けてスタートします。

1人目（a相）は基準です。スタートラインをそのまま0°の位置とします。

2人目（b相）は、1人目より120°遅れてスタートします。「遅れ」なので、位相にマイナスをつけます。

3人目（c相）は、1人目より240°遅れて（＝120° × 2）スタートします。

これが対称三相交流の瞬時値の式です。3つの式をまとめて書くと、こうなります。

💡 「−240°」と「+120°」は同じ？

c相の式は、教科書によって書き方が異なることがあります。

どちらも同じ波を表しています。時計の文字盤で、「8時の方向に240°進む」のと「4時の方向に120°戻る」のが同じ場所に着くのと同じ理屈です。試験ではどちらの書き方が出ても慌てないようにしましょう。

【核心】3つの瞬時値の和がゼロになることを証明する

対称三相交流の最も重要な性質、それは「どの瞬間をとっても、3つの電圧（または電流）の和がゼロになる」ということです。

前回の記事で「電線3本で済む理由」として触れましたが、今回はこれをきちんと数式とベクトル図の両方で証明します。

📊 証明① ベクトル図で直感的に理解する

まず、視覚的にわかりやすいベクトル図から始めましょう。

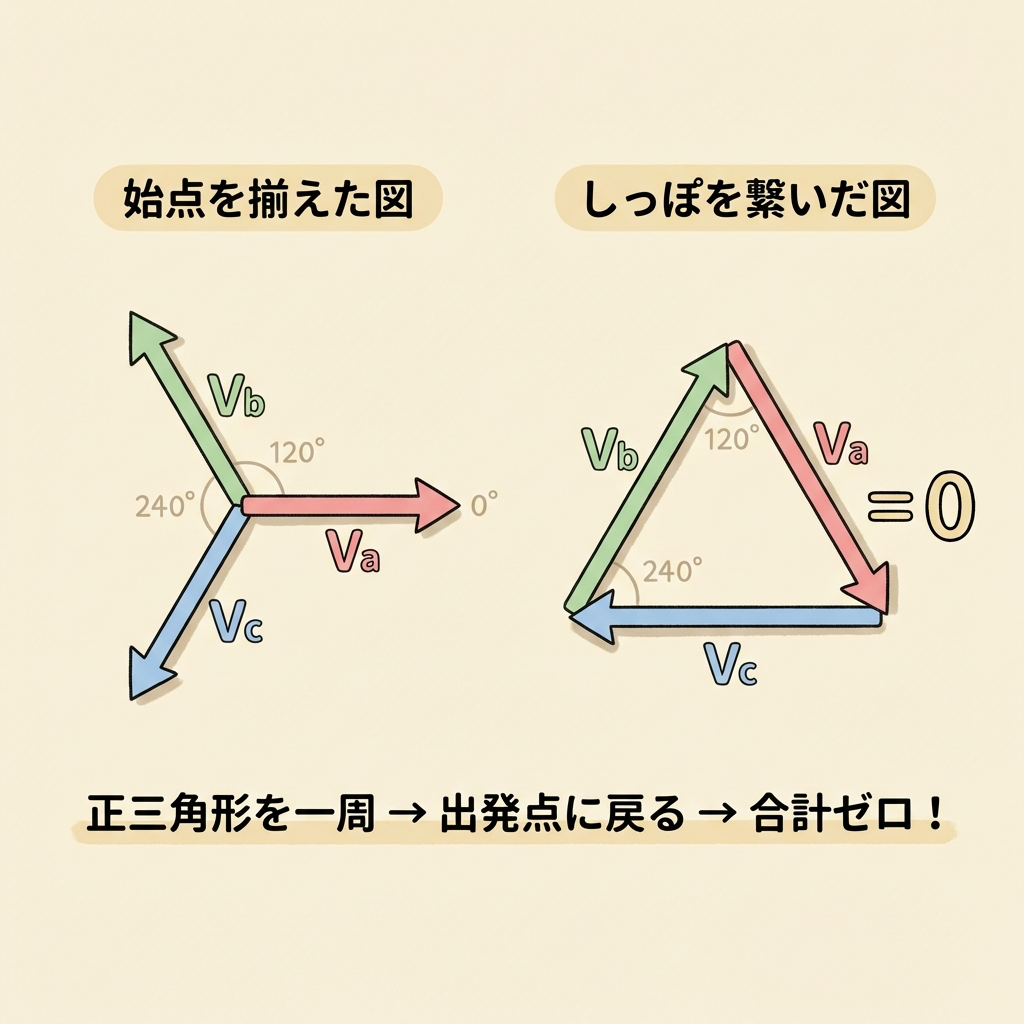

3つの波をベクトル（矢印）で表すと、大きさが同じで、120°ずつ回転した3本の矢印になります。これを始点を揃えて描くと、正三角形の頂点を指します。

ここで、3つのベクトルを「しっぽを繋いで順番に並べる」とどうなるでしょうか？

正三角形の辺を一周して元の場所に戻ってきます。つまり、3つのベクトルの和は「動かなかったのと同じ」＝ゼロベクトルです。

📊 証明② 数式で厳密に確認する

次に、三角関数の加法定理を使って、数式でゼロになることを確認しましょう。

求めたいのは以下の式の値です。

V_m は共通なので、くくり出して sin の部分だけ計算します。

加法定理 sin(A − B) = sinA cosB − cosA sinB を使って展開します。

🧪 具体的な数値で確かめてみよう

数式だけだと不安な方のために、具体的な数値を入れて確認しましょう。

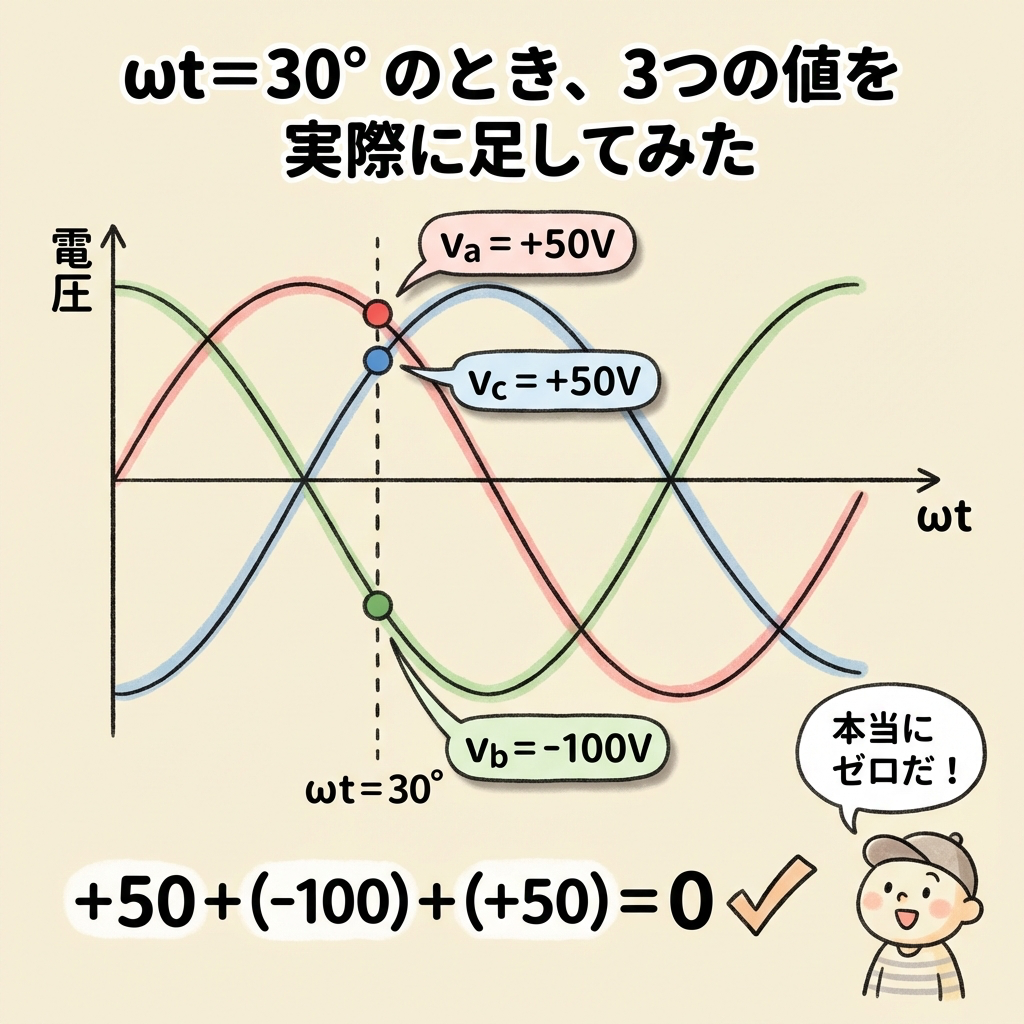

V_m = 100V、ωt = 30°（つまり時刻 t のある瞬間）として計算します。

合計：+50.0 + (−100.0) + (+50.0) = 0 ✅

見事にゼロです！別の時刻（例えば ωt = 60° や ωt = 150°）で計算しても、必ずゼロになります。ぜひ自分で電卓を叩いて確かめてみてください。腹落ち感がまったく違いますよ。

「和がゼロ」が崩れるとどうなる？

⚡ 非対称・不平衡の世界

ここまで「対称三相交流なら和がゼロ」という美しい性質を確認してきました。では、この条件が崩れるとどうなるのでしょうか？

電験三種の計算問題の大半は「対称三相電源＋平衡負荷」の組み合わせで出題されます。これは和がゼロという性質が使えるので、1相分だけ計算すれば答えが出るという大きなメリットがあります。

しかし、たまに「不平衡負荷」の問題が出題されることがあります。その場合は中性線の電流を求める必要があり、難易度が一段上がります。まずは対称・平衡の計算を完璧にしてから、不平衡問題にチャレンジしましょう。

まとめ｜対称三相交流の本質は「完璧な均等」

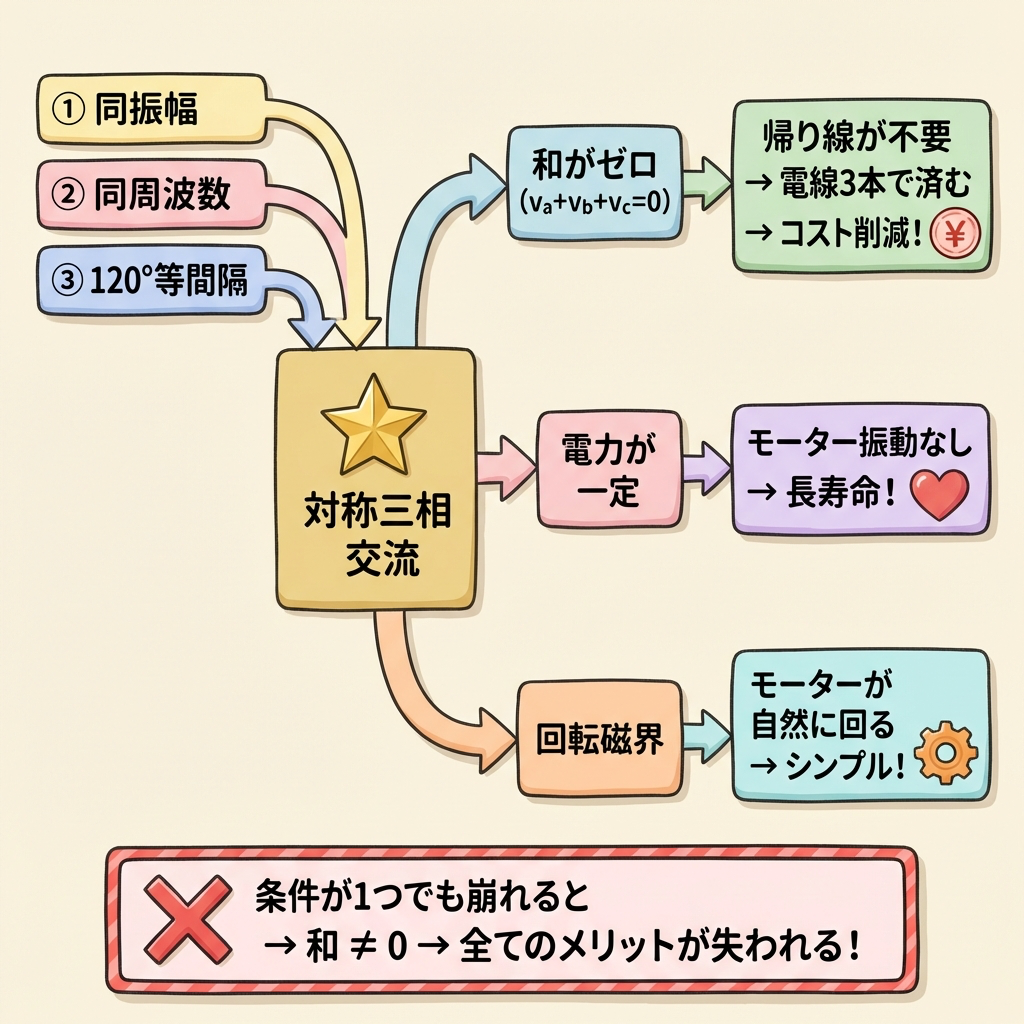

対称三相交流とは、3つの波が完璧にバランスした状態のことでした。

📌 この記事の重要ポイント総まとめ

次回は、この対称三相交流の電源に「Y結線（スター結線）」と「Δ結線（デルタ結線）」を接続したとき、電圧や電流がどう変化するかを学びます。対称三相交流の「和がゼロ」という武器を手に、いよいよ三相回路の計算に進みましょう！
