三相誘導電動機とは?原理を回転磁界と同期速度から図解でイメージ理解

三相誘導電動機とは何か。原理を回転磁界と同期速度から図解でイメージ

※本記事にはプロモーション(広告)が含まれています。

💭 こんな悩みはありませんか?

  • 「三相誘導電動機」って、名前だけで難しそう...
  • 回転磁界って何?なんで磁界が回転するの?
  • 同期速度の公式 Ns = 120f/p を丸暗記したけど意味がわからない

✅ この記事の結論

三相誘導電動機は「回転する磁石を追いかける鉄の塊」です。たった4ステップで動作原理が理解でき、同期速度の公式も「なぜそうなるか」がわかります!

結論|まず30秒でわかる答え

三相誘導電動機とは、固定子の三相巻線に三相交流を流して回転磁界をつくり、その磁界で回転子に電流を誘導して、電磁力で回るモーターです。回る速さは同期速度 Ns=120f/p(f:周波数、p:極数)より少し遅く、たとえば4極・50Hzなら同期速度1,500 min⁻¹ に対して、すべり5%で約1,425 min⁻¹ です。電験三種の機械でも、令和6年度上期 問3(三相誘導機の回転原理と特性の穴埋め)などで出題されています。

📚 誘導機シリーズ(全8回)

2-1 原理 → 2-2 滑り → 2-3 比例推移 → 2-4 トルクと出力 → 2-5 等価回路 → 2-6 始動法 → 2-7 速度制御 → 2-8 単相誘導電動機

🏭 三相誘導電動機とは?

三相誘導電動機(さんそうゆうどうでんどうき)は、工場などで最も広く使われているモーターの1つです。

工場のベルトコンベア、ポンプ、ファン、電車、エレベーター...私たちの身の回りで動いている機械の多くが、このモーターで動いています。

なぜこんなに人気なの?

理由はシンプル。「壊れにくくて、安くて、メンテナンスが楽」だからです。

特徴 理由
壊れにくい ブラシ(摩耗部品)がない(かご形の場合)
安い 構造がシンプルで大量生産できる
メンテナンスが楽 消耗部品が少ない
頑丈 過酷な環境でも動作する

でも、「誘導」って何?「三相」って何?ここからイメージで理解していきましょう!

回転磁界が回転子に電流を流すのは、電磁誘導のはたらきです。ファラデーの法則は次の記事で解説しています。

ファラデーの法則とは?e=−N(dΦ/dt)の意味と計算例|電磁誘導
あわせて読みたい
ファラデーの法則とは?e=−N(dΦ/dt)の意味と計算例|電磁誘導

e=-N(dΦ/dt) の意味を完全理解

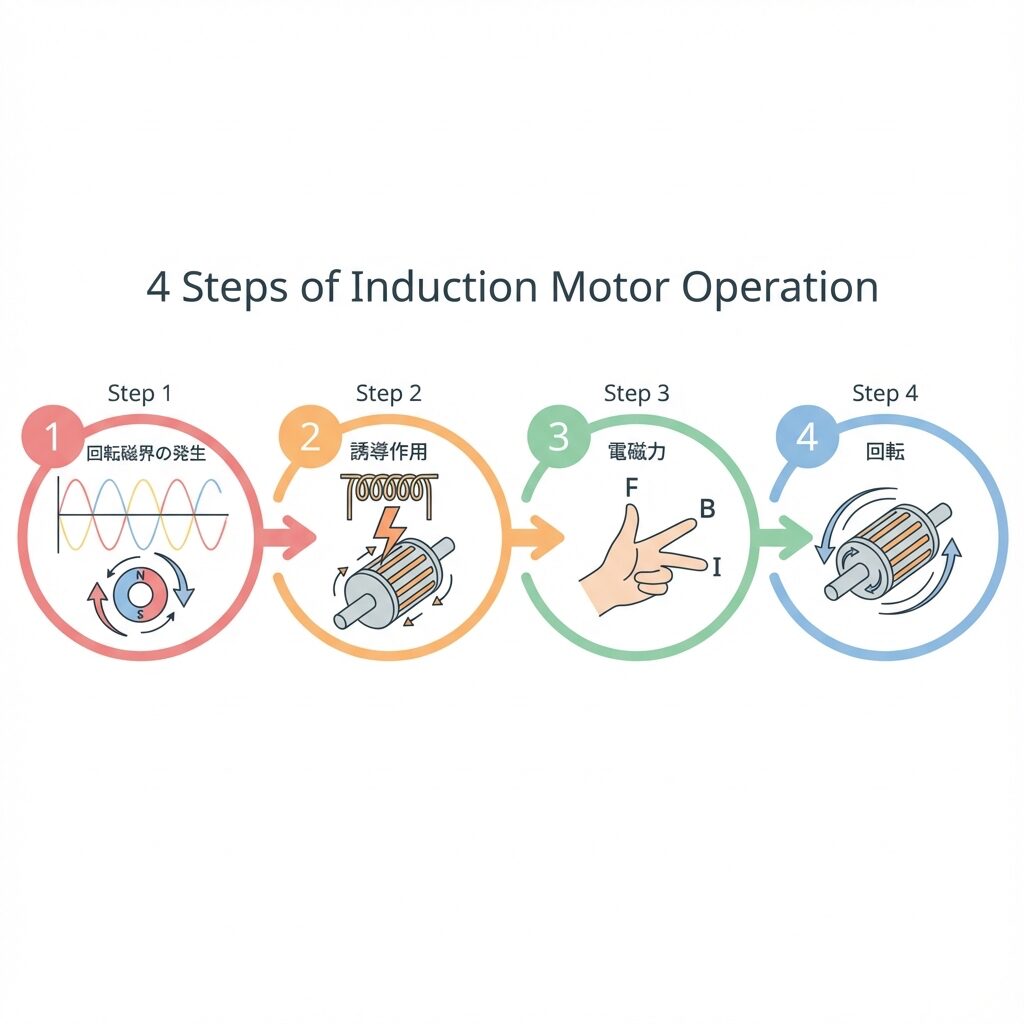

🎯 動作原理は「たった4ステップ」

三相誘導電動機の動作原理は、以下の4ステップで完全に理解できます。

🌀

Step 1

回転磁界の発生

⚡

Step 2

誘導作用

💪

Step 3

電磁力の発生

🏃

Step 4

回転!

この4ステップを順番に見ていきましょう!

🌀 Step 1:回転磁界の発生

「三相」って何?

家庭のコンセントは「単相(たんそう)」交流。プラスとマイナスが交互に入れ替わる、1本の波です。

一方、「三相」は3本の波が120°ずつずれて流れる交流です。

💡 イメージしてみよう!

3人が手をつないで円になり、順番に「せーの!」でジャンプしていると想像してください。

Aさんがジャンプ → 少し遅れてBさんがジャンプ → 少し遅れてCさんがジャンプ → またAさん...

この「順番にずれる」ことが超重要なんです!

回転磁界が生まれる仕組み

120°ずつずれた3つのコイルに三相交流を流すと、不思議なことが起きます。

合成された磁界がグルグル回転するのです!

🎪 電光掲示板をイメージ!

野球場の電光掲示板で、文字が右から左に流れて見えますよね。

実際には電球が順番に点滅しているだけなのに「動いて見える」。

回転磁界もこれと同じ原理です!

物理的に何かを回しているわけではなく、電気的に磁界の向きが回転しているのです。

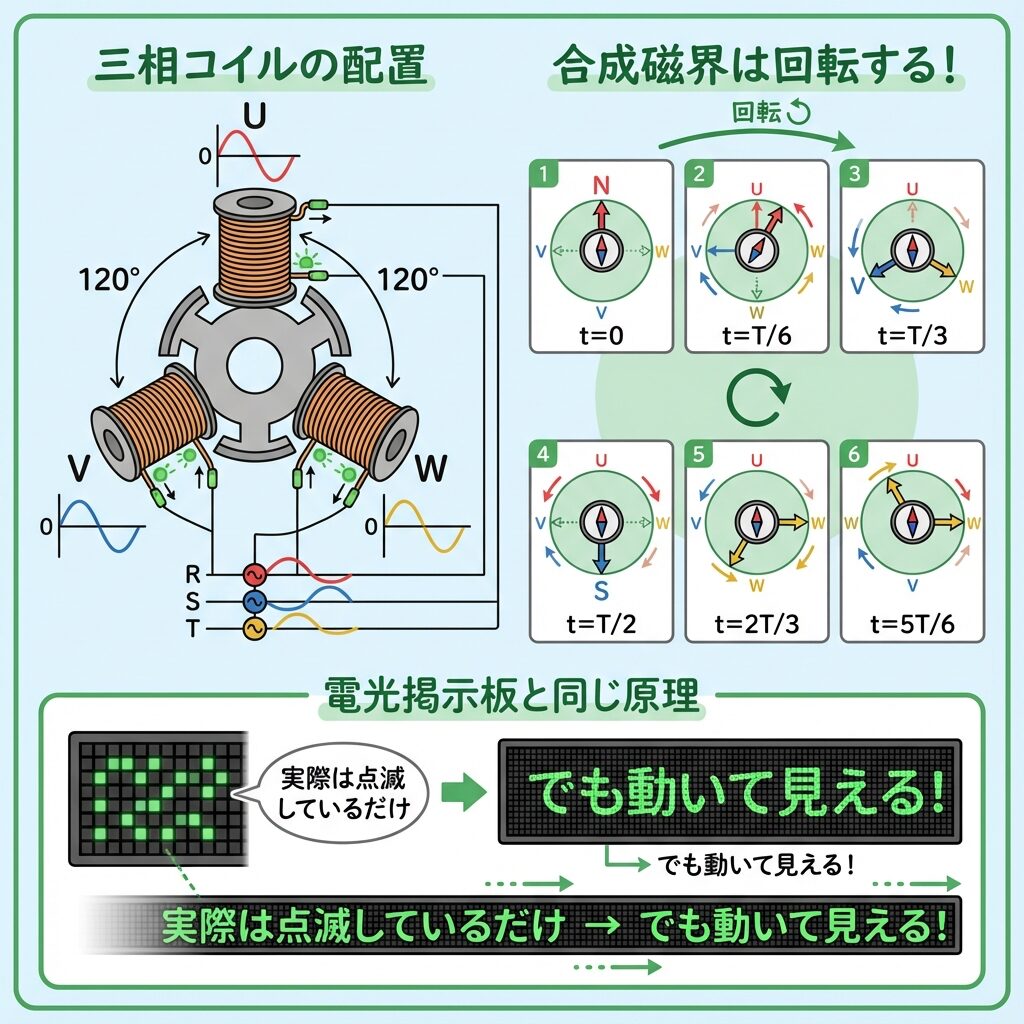

🌀 図:3つの電流が入れかわるだけで、磁石がグルグル回る

動く部品はゼロ。なのに磁界だけが回る ① 固定子のコイル6個 U W' V U' W V' N S 赤=N極 青=S極 色が移る=磁石が回る ② 3つの電流(120°ずつズレ) U V W いま +1.0 −0.5 −0.5 山が U → V → W の順にやってくる 🌀 これが回転磁界。回る速さが 同期速度 Ns = 120f / p

💡 電光掲示板とまったく同じ仕掛けです。電球(コイル)は動いていないのに、光る場所が順番に移るから「動いて見える」。
いまは U が+1.0 で真っ赤(N極)、V と W が −0.5 で青。だから磁石は U のほうを向いています。
少し時間が経つと V が主役になり、また少し経つと W が主役に。主役が U→V→W と一周する=磁石が一周する。この図のような2極なら、これが1秒間に50回起きるのが50Hzです(4極なら1秒に25回転。下の Ns=120f/p で計算します)。

三相のコイルに電流を流すと、磁界の向きが回る(2極の例)UVW固定子のコイルU → V → W が時計回りに120°おきt = 0U+1.0 V−0.5 W−0.5T/6U+0.5 V+0.5 W−1.0T/3U−0.5 V+1.0 W−0.5T/2U−1.0 V+0.5 W+0.52T/3U−0.5 V−0.5 W+1.05T/6U+0.5 V−1.0 W+0.5磁界の向き(矢印)は、電流がいちばん大きいコイルのほうを向き、U→V→W の順に回る。2極なら1周期(50Hzなら0.02秒)で1回転、4極なら1/2回転 → Ns=120f/p
回転磁界:電流の山が U→V→W と移るので、磁界の向きも同じ順に回る(2極なら1周期で1回転)

⚡ Step 2:誘導作用

なぜ「誘導」電動機なの?

回転磁界の中に、導体(電気を通すもの)を置くとどうなるでしょう?

ファラデーの電磁誘導の法則により、導体に電流が誘導されます。

📖 電磁誘導とは?

磁界の中で導体が動く(または磁界が変化する)と、導体に電圧が発生して電流が流れる現象。

回転磁界が回転子の導体を「横切る」ので、回転子に電流が誘導されます。

だから「誘導」電動機なのです!

💪 Step 3:電磁力の発生

磁界+電流=力!

回転子に電流が流れました。その電流は、回転磁界の中にあります。

磁界の中を流れる電流には力が働く—これがフレミング左手の法則です。

✋ フレミング左手の法則(FBI)

👆 👉 🖕
親指 = F(力) 人差し指 = B(磁界) 中指 = I(電流)

回転子の導体に流れる電流と回転磁界の相互作用で、回転子に力が働きます。

この力が回転トルクになります!

🏃 Step 4:回転!

追いかけるけど、追いつけない!

電磁力によって、回転子は回転磁界と同じ方向に回り始めます。

ここで超重要なポイントがあります。

⚠️ 超重要!誘導電動機の本質

電動機として回っているかぎり、回転子は回転磁界に追いつけない!

なぜなら、追いついた瞬間に相対速度がゼロになり、電磁誘導が起きなくなり、電流が流れず、力も発生しなくなるからです。外から回して回転磁界より速く回すと、こんどは誘導発電機になります(令和6年度上期 機械 問3 で問われました)。

🐕 犬と飼い主でイメージ!

飼い主(回転磁界)が走ると、犬(回転子)は追いかけます。

でも追いつきそうになると、引っぱられる力が弱くなって足がゆるむ。すると飼い主が先に行くので、また追いかける。

常に少しだけ遅れて回転し続ける。この遅れを、回転磁界の速さに対する「速さの差の割合」で表したものを滑り(すべり)といいます!

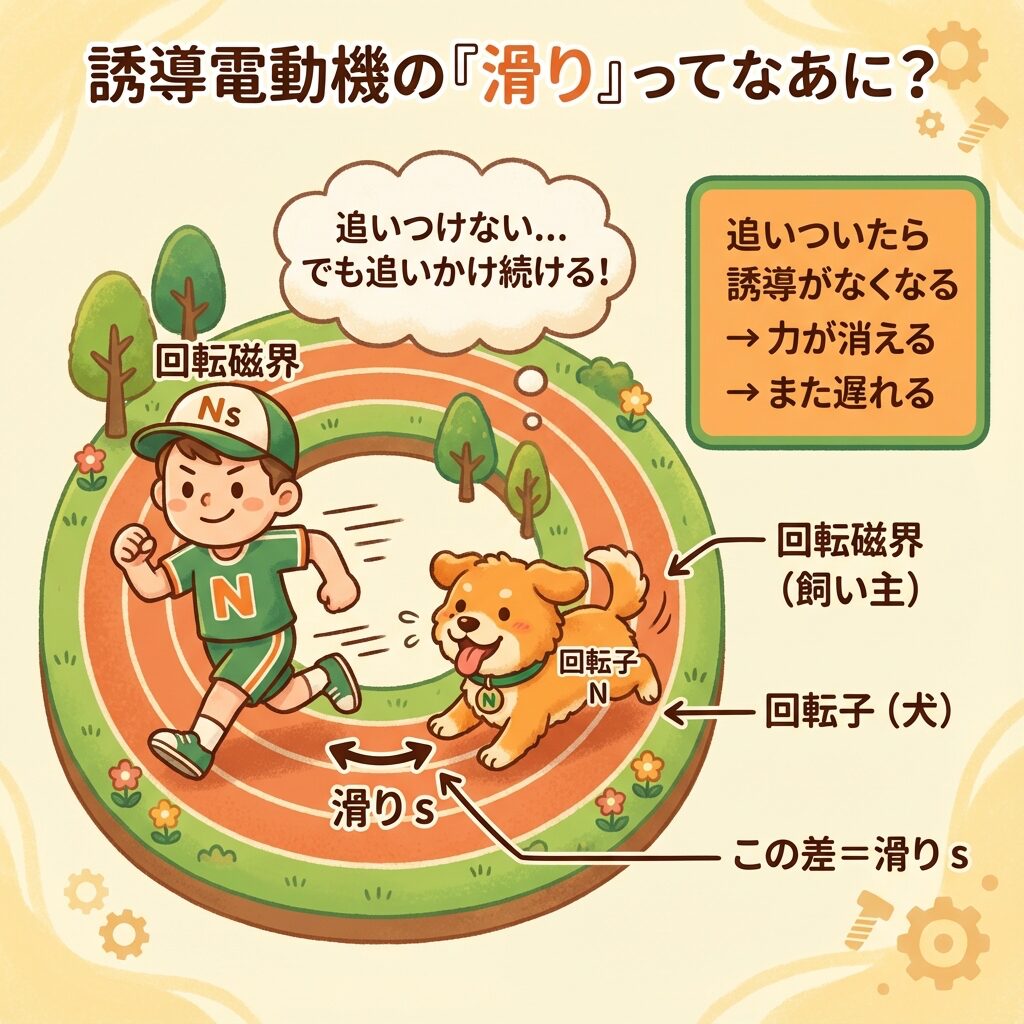

🐕 図:飼い主(磁界)に、犬(回転子)は永遠に追いつけない

追いつけないから、モーターは回る 🧲 回転磁界 (飼い主) ⚙️ 回転子 (犬) スタート 1回転 磁 回 この差 ÷ Ns = すべり 同期速度 Ns 1500 min⁻¹ 回転速度 N 1425 min⁻¹ 差 75 ⇒ すべり s 5 %

💡 なぜ追いつけないのか。追いついたら「仕事」がなくなるからです。
犬が飼い主に並んだ瞬間、犬から見て飼い主は止まって見えます。すると回転子は磁力線を切らなくなり、電流が生まれず、力もゼロ。力がゼロなら減速して、また離される。
だから回転子は いつも数%だけ遅れた場所で釣り合います。この「遅れ具合」を数字にしたものが、次の記事で学ぶすべり s です。

回る磁界を回転子が追いかけて、追いつけない差が「すべり」になるまでを、下のショート動画でも見られます。1,500回転と1,425回転の差は、次の節の公式で計算します。

動画(音が出せなくても画面の文字で追えます):モーターはなぜ回る?

YouTube「ビリッとわかる電気」のチャンネルを見る →

📐 同期速度 Ns の公式

回転磁界の速さを求める公式

回転磁界が1分間に何回転するかを表すのが同期速度 Nsです。

📐 同期速度の公式

Ns = 120f / p [min⁻¹]

Ns 同期速度 [min⁻¹](1分間の回転数)
f 電源周波数 [Hz](東日本50Hz、西日本60Hz)
p 極数(磁極の数。2極、4極、6極...)

なぜ「120」なの?

この「120」がどこから来るのか、イメージで理解しましょう。

周波数 f は「1秒間の波の数」です。1分間なら 60 × f 回ですね。

しかし、極数によって1周期あたりの回転数が変わります。

極数 p 1周期で回転する角度 1周期で何回転?
2極 360° 1回転
4極 180° 1/2 回転
6極 120° 1/3 回転

つまり、1周期で 2/p 回転します。

1分間の回転数は 60 × f × (2/p) = 120f/p となり、公式が導かれます!

計算例:50Hz、4極の場合

📝 計算してみよう

Ns = 120 × 50 / 4 = 6000 / 4 = 1500 min⁻¹

→ 回転磁界は1分間に1500回転します。

実際の回転子の回転数 N は、同期速度よりすべり s の分だけ遅くなり、N=Ns×(1−s) で求めます。4極・50Hz・すべり5%なら、N=1500×(1−0.05)=1425 min⁻¹ です。

主な同期速度(覚えておくと便利)

極数 p 50Hz(東日本) 60Hz(西日本)
2極 3000 3600
4極 1500 1800
6極 1000 1200

💡 覚え方:「4極50Hzで1500」を基準に覚えると便利!極数が半分なら速度2倍、周波数が1.2倍なら速度も1.2倍。

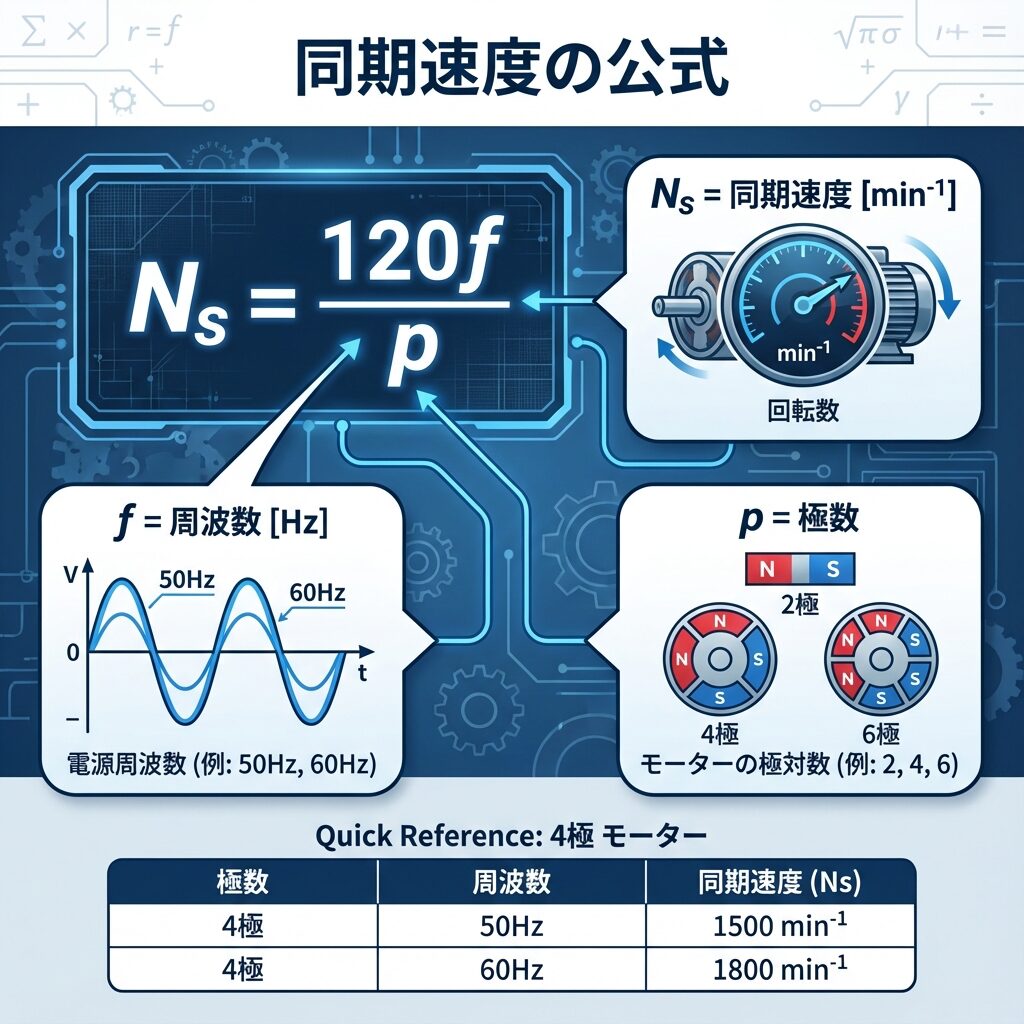

同期速度の公式の図。Ns=120f/pで、fは周波数、pは極数。50Hzでは2極3000、4極1500、6極1000、60Hzでは2極3600、4極1800、6極1200min⁻¹
同期速度Ns=120f/pと極数・周波数ごとの値

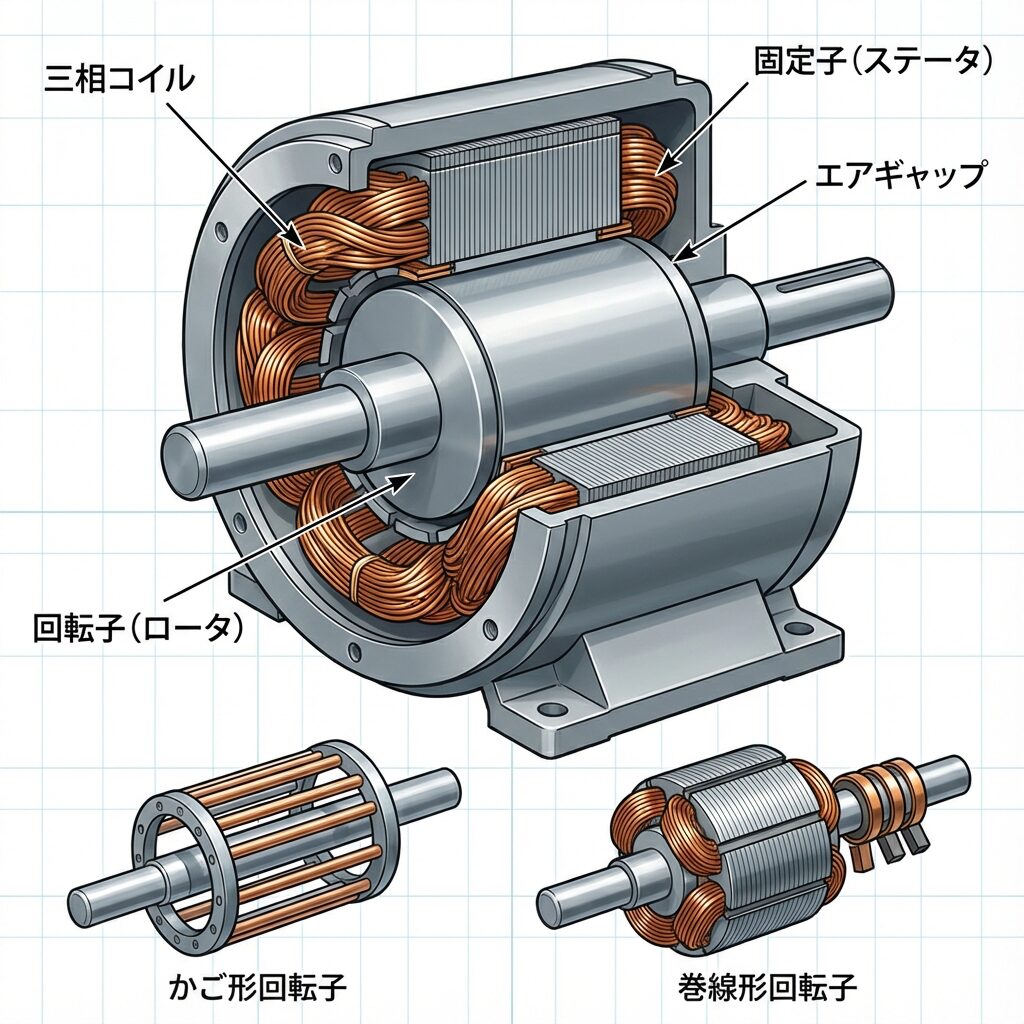

三相誘導電動機の構造の図。固定子(ステータ)の三相コイル、回転子(ロータ)、エアギャップと、かご形回転子・巻線形回転子
三相誘導電動機の構造:固定子・回転子・エアギャップ

同期速度 Ns と実際の回転速度のずれを表すのが、すべり s です。

滑り(すべり)sとは?誘導電動機の公式 s=(Ns−N)/Ns と計算例を図解
あわせて読みたい
滑り(すべり)sとは?誘導電動機の公式 s=(Ns−N)/Ns と計算例を図解

s=(Ns−N)/Ns と計算例

同期速度とすべりの計算ツール|周波数と極数から Ns・s・回転速度を出す

電源の周波数と極数を入れると、同期速度 Ns = 120f/p を上の計算例と同じ途中式で出します。回転子の回転速度 N(またはすべり s)も入れると、すべりと回転速度、回転子に流れる電流の周波数まで求めます。最初の値は本文の例(50Hz・4極、回転速度 1425 min⁻¹)です。

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。p は極数(N極とS極を合わせた数。4極なら4)です。極対数(N・Sの組の数)を使う本では式が Ns = 60f/p になるので、問題文がどちらかを確かめてください。すべり s の求め方と、トルク・出力との関係は、次の「滑り(すべり)」の記事でくわしく扱います。

すべり s が求まると、二次入力・機械的出力・二次銅損の比 P₂:P:Pc = 1:(1-s):s で出力も計算できます。

トルクと出力の関係|P₂:P:Pc = 1:(1-s):s を完全マスター
あわせて読みたい
トルクと出力の関係|P₂:P:Pc = 1:(1-s):s を完全マスター

P₂:P:Pc = 1:(1-s):s を完全マスター

🔧 三相誘導電動機の構造

固定子(ステータ)と回転子(ロータ)

三相誘導電動機は、大きく2つの部品で構成されています。

🔵 固定子(ステータ)

外側の固定された部分。三相交流を流すコイルが巻かれている。ここで回転磁界を作る。

🔴 回転子(ロータ)

内側の回転する部分。回転磁界から電流を誘導され、電磁力で回転する。

回転子の種類

種類 特徴 用途
🐿️ かご形 アルミ(または銅)の棒を「かご」状に配置。シンプルで安価 最も一般的
🎸 巻線形 回転子にもコイルを巻き、外部抵抗接続可能 クレーンなど

三相誘導電動機の主な部品

部品役目
固定子鉄心・固定子巻線三相交流を流して回転磁界をつくる(外側で動かない部分)
回転子(かご形の導体・鉄心)回転磁界で電流が誘導され、力を受けて回る(内側の部分)
エアギャップ固定子と回転子のすき間。狭いほど磁気が通りやすい
軸・軸受(ベアリング)回転子を支え、回る力を外へ伝える
フレーム・冷却ファン・端子箱全体を支えて熱を逃がし、電源の線をつなぐ

かご形と巻線形の違い

比べることかご形巻線形
回転子アルミや銅の棒を両端の環でつないだ「かご」三相の巻線をスリップリングとブラシで外へ出す
始動そのままでは始動電流が大きい。Y-Δ始動やインバータを使う外部抵抗を入れて、始動電流を抑えトルクを大きくできる
保守ブラシがなく、ほぼ手間がいらないブラシとスリップリングの点検が必要
主な用途ポンプ・ファン・コンベアなど、ほとんどの用途クレーンや巻上機など、重い負荷の始動

📝 まとめ

🏆 これだけ覚えて帰ろう!

原理 回転磁界を追いかける(でも追いつけない)
回転磁界 三相交流 × 120°配置のコイル
誘導 ファラデーの電磁誘導の法則
電磁力 フレミング左手の法則(FBI)
同期速度 Ns = 120f / p [min⁻¹]

🚀 次の記事へ進もう!

回転子は回転磁界に「追いつけない」と言いましたね。この「どれくらい遅れているか」を表すのが滑り(すべり)sです。誘導機の計算は、まずすべりを求めるところから始まります。

2-2. 滑り(すべり)を学ぶ →
📘 機械科目の基礎はこちら
機械科目の全体像|学習ロードマップ →
SERIES|全8回 + 番外編
誘導機マスターシリーズ
回転磁界・滑り・等価回路・始動法まで、電験三種・機械の最大ヤマ場を体系的に学ぶ
進捗 1 / 8 スタート地点
