位相と位相差とは?進み・遅れをベクトル図でスッキリ理解

位相と位相差とは何か。進み・遅れをベクトル図で見る

※本記事にはプロモーション(広告)が含まれています。

こんな悩み、ありませんか?

  • 「位相」って言葉がそもそも意味不明
  • 「遅れ」「進み」がどっちがどっちか混乱する
  • ベクトル図の見方・描き方がわからない
  • なぜコイルは「遅れ」でコンデンサは「進み」なの?

この記事の結論

位相は「波のタイミング」、位相差は「2つの波のズレ」のこと。電圧を基準にして、電流が先に来れば「進み」、後から来れば「遅れ」。ベクトル図で考えれば一目瞭然です!

交流回路を学ぶ上で、「位相」と「位相差」の理解は避けて通れません。

でも、「位相が進む」「位相が遅れる」って言われても、ピンとこないですよね。

この記事では、波とベクトル図のイメージを使って、位相の概念を完全に理解できるように解説します。

「遅れ」と「進み」の覚え方も伝授しますので、最後まで読んでくださいね!

位相差をブランコにたとえた図。電圧Vと電流Iのタイミングのズレが位相差φ
位相差は電圧と電流のタイミングのズレ

「位相」とは何か?

まずは「位相」という言葉の意味から理解しましょう。

位相 = 波の「今どこ?」

交流は波のように変化します。サイン波(正弦波)をイメージしてください。

たとえ話:1日の中の「今何時?」

「1日」を1つのサイクルだと考えてみてください。「今、正午です」「今、夕方6時です」というのが位相です。波の中で「今どの位置にいるか」を角度(°)やラジアン(rad)で表したものが位相なのです。

位相(Phase)の定義

波の1サイクル(360° = 2π rad)の中で、
今どの位置にいるかを表す角度

サイン波の各位相を確認しよう

位相 波の状態 イメージ
0° ゼロから上昇開始 朝6時(1日の始まり)
90° 最大値(ピーク) 正午(太陽が最も高い)
180° ゼロに戻る(下降中) 夕方6時
270° 最小値(谷底) 深夜0時
360° 1サイクル完了 翌朝6時(次のサイクルへ)

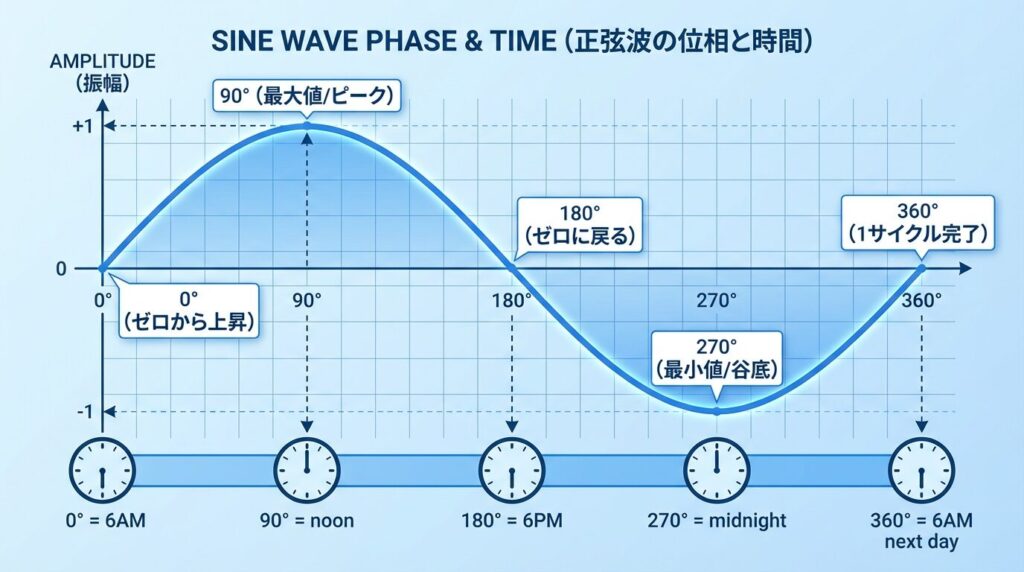

正弦波の位相と時間の図。0°から90°で最大、180°でゼロ、270°で最小、360°で1サイクル
正弦波の位相と時間:0°から360°で1サイクル

⏱ 「位相差」とは何か?

次に、位相差(φ)について理解しましょう。

位相差 = 2つの波の「タイミングのズレ」

交流回路では、電圧と電流がそれぞれ波として変化しています。

この2つの波のタイミングのズレが「位相差」です。

たとえ話:2人の歩き方

同じ道を歩く2人がいます。Aさん(電圧)が先に歩き始め、Bさん(電流)が少し遅れてついてきます。この「どれだけ遅れているか」を、1周期を360°とした角度で表したものが位相差です。たとえば50Hz(1周期0.02秒)で0.005秒(1/4周期)遅れていれば、「90°の位相差(遅れ)」です。

位相差(φ)の定義

2つの波のタイミングのズレを角度で表したもの
単位:度(°)またはラジアン(rad)

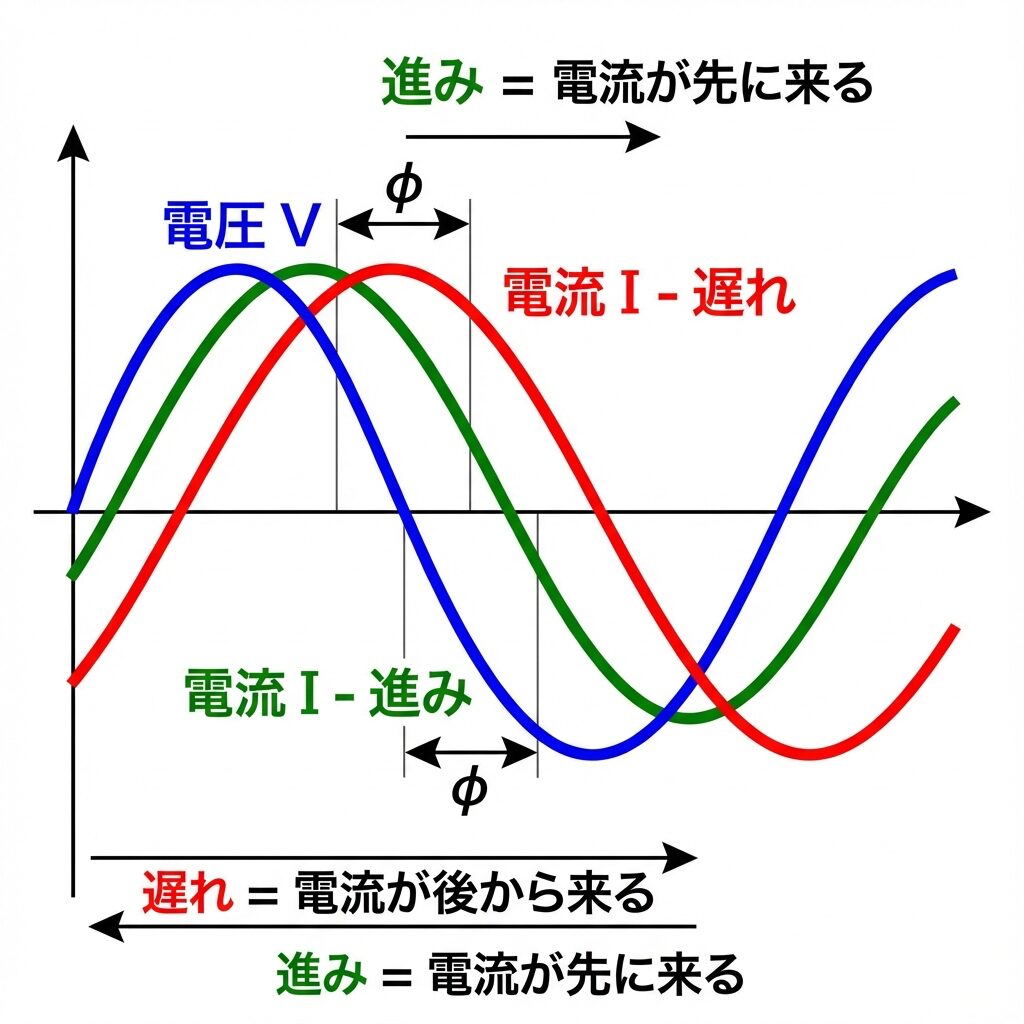

「進み」と「遅れ」の意味

位相差を語るときに必ず出てくるのが「進み」と「遅れ」です。

これは、電圧を基準にして電流を見たときの表現です。

用語 意味 波形のイメージ
電流が進む 電流の波が電圧より先に来る 電流の波が左側(時間軸で手前)
電流が遅れる 電流の波が電圧より後に来る 電流の波が右側(時間軸で後ろ)

最重要ポイント

この記事では電圧を基準(0°)にする
電流が電圧より先 → 「進み」
電流が電圧より後 → 「遅れ」

電流の山が電圧より先なら「進み」、後なら「遅れ」(φ=60°の例)0°90°180°270°360°φ=60°(電流の山が先)電圧 v電流 i(進み)0°90°180°270°360°φ=60°(電流の山が後)電圧 v電流 i(遅れ)横軸は時間(角度)で、右へ進む。山が左にある波ほど先に来る。電圧の山(90°)より電流の山が左(30°)なら進み、右(150°)なら遅れ
進み・遅れは「電圧の山と電流の山、どちらが先に来るか」で見る(電圧を基準にした言い方)

ベクトル図とは?

波形を毎回描くのは大変ですよね。そこで登場するのがベクトル図です!

ベクトル図 = 回転する矢印で波を表す

サイン波は、実は回転する矢印(ベクトル)の影として捉えることができます。

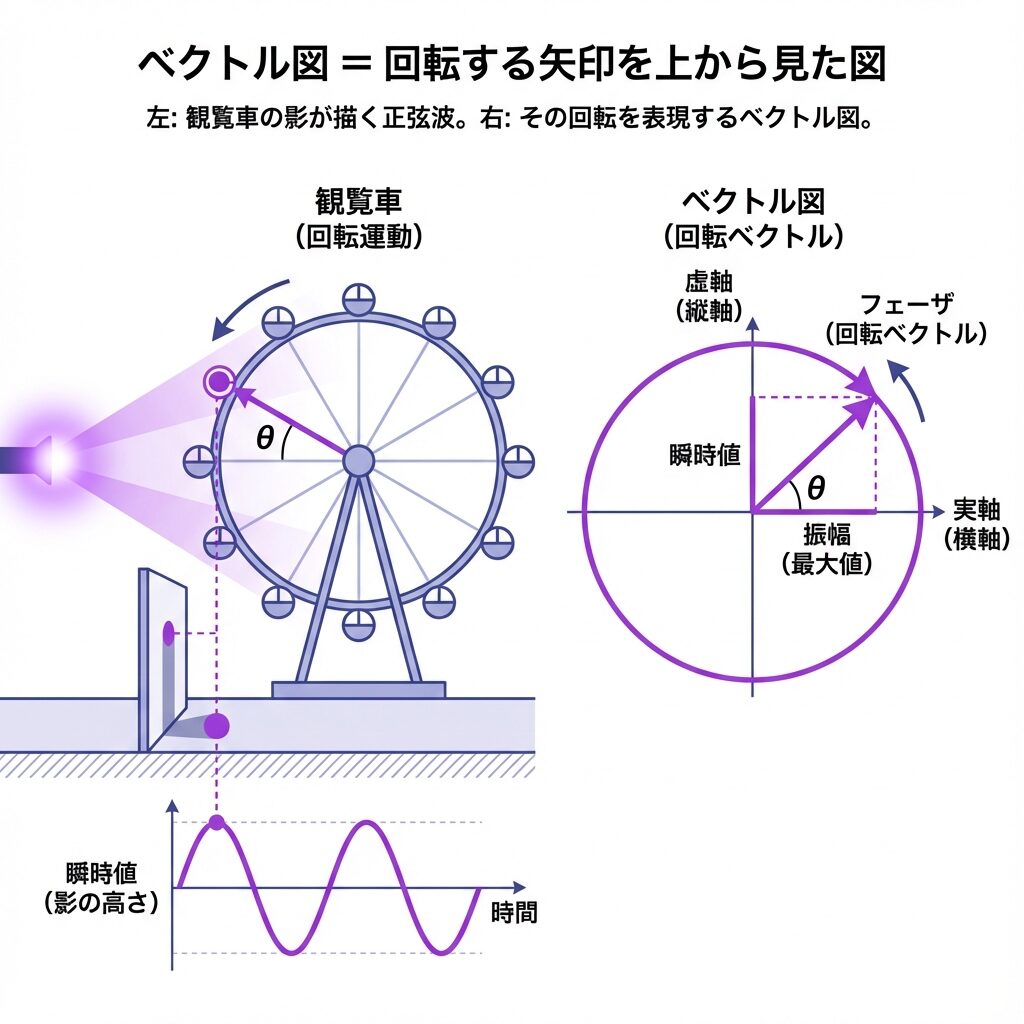

たとえ話:観覧車の影

観覧車のゴンドラが回転しているとします。真横から光を当てると、横の壁にゴンドラの影が映りますよね。その影は上下に動きます。この動きが「サイン波」なのです。ベクトル図は、この回転するゴンドラを正面から見た図だと思ってください。

ベクトル図の読み方

要素 ベクトル図での表し方
大きさ(振幅) 矢印の長さ
位相 矢印の向き(角度)
基準(0°) 右向き(→)の水平線
回転方向 反時計回りが正の方向

覚えておくべきルール

  • ベクトルは反時計回りに回転する
  • 「進み」は反時計回り方向(上側)
  • 「遅れ」は時計回り方向(下側)
回る矢印の「高さ」が、正弦波の値(瞬時値)になるθ反時計回りに回る高さ=瞬時値矢印の長さ=最大値(振幅)0°90°180°270°360°θθ=60°のとき高さ=0.87×最大値観覧車のゴンドラを真横から照らすと、壁の影は上下に動く。その高さを時間で並べたものが正弦波で、ベクトル図は回るゴンドラ(矢印)を正面から見た図
ベクトル図の矢印:長さ=最大値、向き=位相、高さ=その瞬間の値

ベクトル図で「進み」と「遅れ」を見る

ベクトル図を使うと、「進み」「遅れ」が一目で分かるようになります!

電圧を基準(右向き)に置く

この記事のベクトル図では、電圧Vを基準として右向き(0°)に描きます(並列回路は共通の電圧、直列回路は共通の電流を基準にすることが多く、どちらを基準にしても進み・遅れの関係は同じです)。

そして電流Iを、電圧との位相差に応じて描きます。

電流が「進む」場合

  • 電流Iは電圧Vより上側に描く
  • 反時計回り方向 = 先に来る
  • 例:コンデンサ回路
  • 位相差:φ > 0(正)

電流が「遅れる」場合

  • 電流Iは電圧Vより下側に描く
  • 時計回り方向 = 後から来る
  • 例:コイル回路
  • 位相差:φ < 0(負)

なぜ上が「進み」で下が「遅れ」?

理由:反時計回りが正の回転だから

ベクトルは反時計回りに回転します。だから、電圧Vより反時計回り方向(上側)にあるベクトルは、Vより「先に0°を通過する」=「進んでいる」。逆に時計回り方向(下側)にあるベクトルは「後から0°を通過する」=「遅れている」となります。

ベクトル図:電圧 V を右向きに置き、上側が進み・下側が遅れ電圧 V(基準 0°)電流 I(進み)電流 I(遅れ)+φ−φ全部の矢印が反時計回りに回る上側=進み反時計回りの側。例:コンデンサだけの回路は +90°下側=遅れ時計回りの側。例:コイルだけの回路は −90°
ベクトル図は反時計回りが正。電圧より上(反時計回りの側)の電流が進み、下が遅れ

R・L・C 各回路の位相関係

ここからが超重要!各部品ごとの位相関係を見ていきましょう。

① 抵抗(R)の場合:同位相

電圧と電流は同位相(ズレなし)

位相差 φ = 0°

抵抗は電圧に対して素直に反応する。電圧が上がれば電流も上がる。

② コイル(L)の場合:電流が遅れる

電流が電圧より90°遅れる

位相差 φ = −90°

なぜ遅れる?

コイルは電流の変化を嫌がる性質があります(自己誘導)。電圧をかけても「ちょっと待って!」と抵抗するので、電流が立ち上がるのに時間がかかります。

③ コンデンサ(C)の場合:電流が進む

電流が電圧より90°進む

位相差 φ = +90°

なぜ進む?

コンデンサは電気を溜める性質があり、流れ込む電流は電圧の変化の速さで決まります。電圧が0を通る瞬間がいちばん速く変わるので電流は最大、電圧が山の瞬間は変化が0なので電流は0。だから電流の山が、電圧の山より1/4周期(90°)先に来ます(電圧をかける前に電流が流れるわけではありません)。

部品 電流の位相 位相差 φ ベクトル図
抵抗 R 同位相 0° VとI同じ向き(→)
コイル L 遅れ −90° Iは下向き(↓)
コンデンサ C 進み +90° Iは上向き(↑)

動く図:コイルは電流が 90° 遅れ、コンデンサは電流が 90° 進む

ボタンで部品を切り替え、周波数のスライダーを動かしてみてください。左の矢印(ベクトル)が反時計回りに回り、その高さが右の波の値になります。黄色が電圧、水色が電流です。

周波数を上げると、コイルは X_L = 2πfL が大きくなって電流が小さく、コンデンサは X_C = 1 ÷ (2πfC) が小さくなって電流が大きくなります。それでも、ずれの角度は 90° のままです(部品が1つだけの回路のとき)。値は 50 Hz でどれも 10 Ω になる R = 10 Ω・L = 31.8 mH・C = 318 μF、電圧の最大値は 100 V です。動きは実際の 125 分の 1 の速さです。

(この図は JavaScript で動きます。表示されないときは、上の表と下の図をご覧ください)

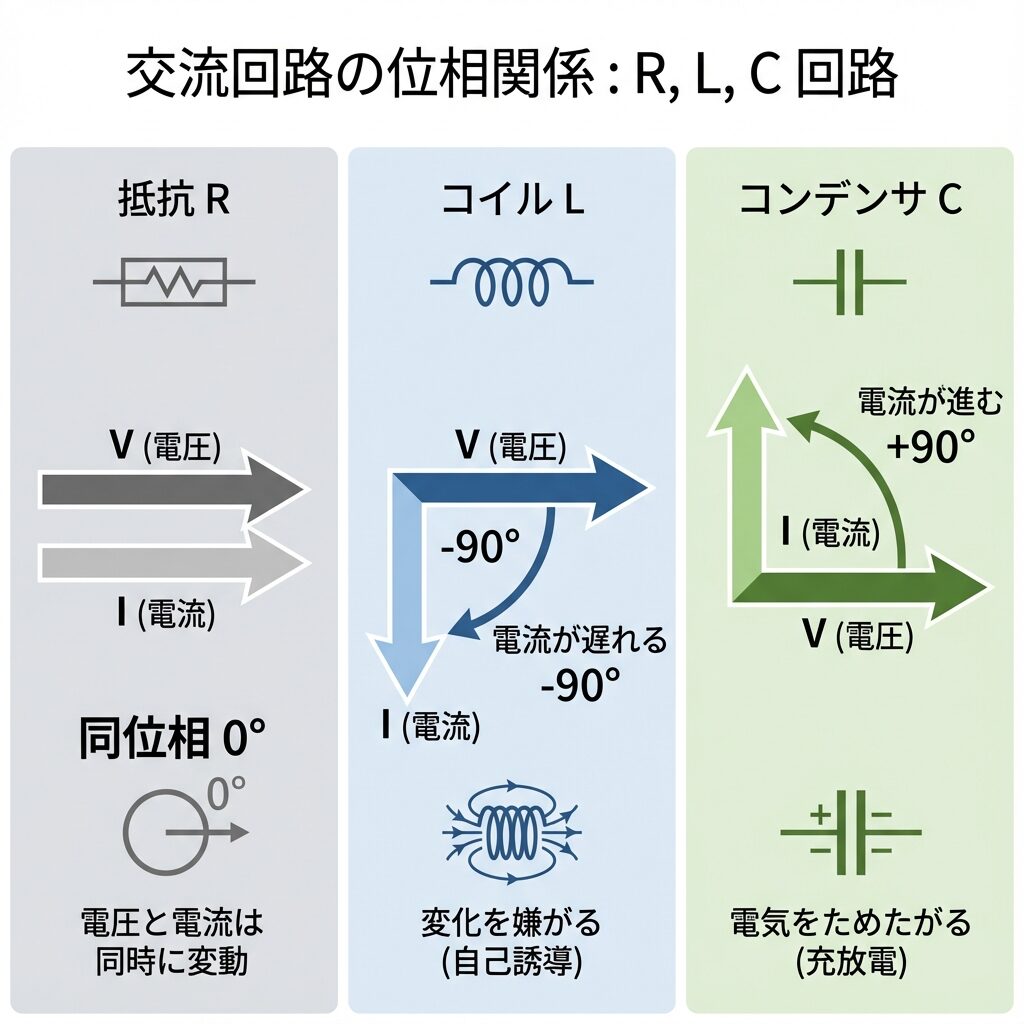

R・L・C回路の電圧と電流の位相関係の図。抵抗は同位相、コイルは電流が90°遅れ、コンデンサは電流が90°進む
R・L・Cの電圧と電流の位相関係

「遅れ」「進み」の最強の覚え方

「コイルは遅れ?コンデンサは進み?」と混乱しがちですよね。

そこで、絶対に忘れない覚え方を伝授します!

覚え方①:語呂合わせ「コイルは遅刻」

コイルは遅刻魔

「コイル」→「こい(来い)」→「来るのが遅い」→ 遅れ

※コンデンサは逆なので「進み」

覚え方②:アルファベット順

アルファベット順で覚える

C → I → L → V

コンデンサ(C)では電流(I)が先、コイル(L)では電圧(V)が先
→ Cは進み、Lは遅れ

覚え方③:イメージで覚える

コイル = 頑固おじさん

変化を嫌がって「ちょっと待て」と言う
→ 電流が遅れる

コンデンサ = 貪欲な貯金箱

「早く電気ちょうだい!」と、たまり始めにいちばん多く流れ込む
→ 電流が進む

位相の進み遅れの覚え方の図。C→I→L→Vの順で、コイルは遅刻魔、コンデンサは貪欲
位相の進み遅れの覚え方:C→I→L→Vの順

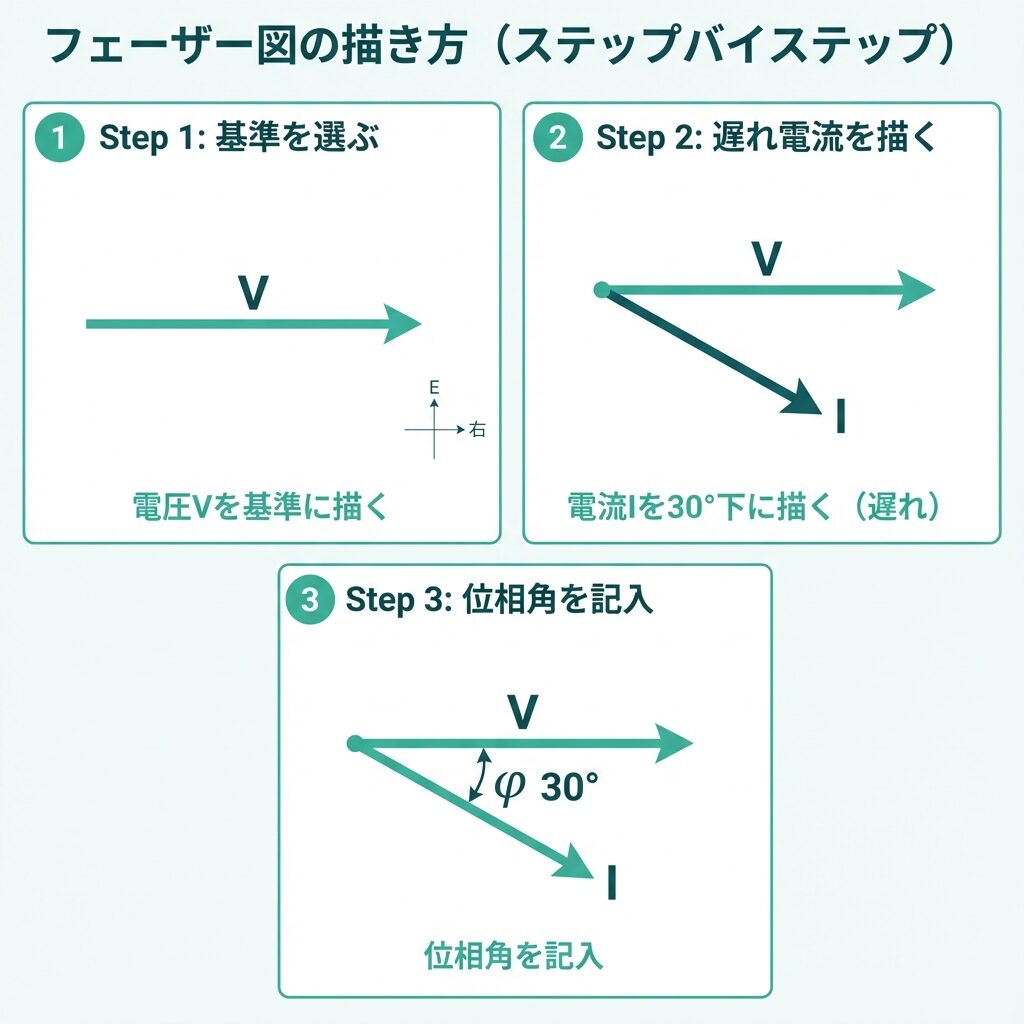

ベクトル図の描き方

実際にベクトル図を描く手順を見ていきましょう!

ステップ1:基準を決める

まず、電圧Vを基準として水平右向き(→)に描きます。

ステップ2:電流Iを描く

電流の位相関係に応じて描きます:

  • 同位相(抵抗):Vと同じ方向
  • 遅れ(コイル):Vより下側(時計回り方向)
  • 進み(コンデンサ):Vより上側(反時計回り方向)

ステップ3:位相角φを記入

VとIの間の角度を位相角φとして記入します。

例題:R-L直列回路のベクトル図を描く

条件:電流Iが電圧Vより30°遅れている

描き方

  1. 電圧Vを右向き(→)に描く
  2. 電流IをVより30°下側(時計回り方向)に描く
  3. VとIの間に「φ = 30°」と記入

※「遅れ」なので下側に描くことがポイント!

よくある間違い

  • 「遅れ」なのに上側に描いてしまう → 逆!
  • 角度を反時計回りで測ってしまう → 遅れは時計回り方向
  • 基準を決めずに描き始める → 先に基準を1本、右向きに描く(直列回路で電流を基準にしたときは、電流が遅れなら電圧を電流より上に描く)
ベクトル図の描き方:電流が電圧より30°遅れる例① 基準を右向きに描くV② 電流を30°下に描くVI③ 角度 φ を書き込むVIφ=30°直列回路では、共通の電流 I を基準(右向き)に描くことも多い。そのときは電圧 V を電流より30°上に描く。どちらを基準にしても「電流が電圧より30°遅れる」関係は同じ
描き方:基準 → 電流 → 角度。直列回路は電流を基準にすることも多い(関係は同じ)

まとめ

この記事のポイント

  • 位相:波の中で「今どの位置か」を表す角度
  • 位相差(φ):2つの波のタイミングのズレ
  • 電圧を基準に見る:電流が先なら「進み」、後なら「遅れ」
  • ベクトル図:回転する矢印で波を表現。反時計回りが正。
  • 抵抗:同位相(0°)
  • コイル:電流が90°遅れる(頑固おじさん)
  • コンデンサ:電流が90°進む(貪欲な貯金箱)

位相関係チートシート

部品 電流の位相 ベクトル図の位置
抵抗 R 同位相(0°) →(Vと同じ)
コイル L 90°遅れ ↓(下側)
コンデンサ C 90°進み ↑(上側)

最強の覚え方

C → I → L → V(アルファベット順)
コンデンサでは電流が先、コイルでは電圧が先

位相とベクトル図は、交流回路の基礎中の基礎です。

この記事の内容をしっかりマスターすれば、インピーダンスの計算や電力の計算もスムーズに理解できるようになります!

「コイルは遅刻魔」「コンデンサは貪欲」このイメージを忘れずに!

よくある質問

Q. 位相とは何ですか?

A. くり返し変化する波が、1周期(360°)のうちどの位置にあるかを角度で表したものです。

Q. 位相差とは?

A. 同じ周波数の2つの波のタイミングのずれを角度で表したものです。電圧と電流の関係を表すのによく使います。

Q. 位相の進みと遅れの見分け方は?

A. 電圧を基準にして、電流の波が先に山を迎えれば進み、後から山を迎えれば遅れです。

Q. コイルで電流が遅れるのはなぜ?

A. コイルには電流の変化をさまたげる性質があり、電流が電圧より90°遅れて流れるからです。

Q. コンデンサで電流が進むのはなぜ?

A. コンデンサは電荷がたまってから電圧が上がるため、電流が電圧より90°先に流れるからです。
