こんにちは、シラスです。
電験三種の理論科目で「ブリッジ回路の合成抵抗を求めよ」という問題が出てきたとき、「直列でもない、並列でもない…どう計算すればいいんだ？」とフリーズした経験はありませんか？
実はこれ、直列・並列の知識だけでは絶対に解けないんです。ブリッジ回路を解くには、「Y型（スター型）の接続をΔ型（デルタ型）に変換する」、あるいはその逆の変換テクニックが必要になります。
この記事では、変換公式の「なぜ？」から「覚え方」「計算手順」まで、初心者でも確実にマスターできるよう徹底図解します。
目次
🤔 なぜY-Δ変換が必要なのか？｜ブリッジ回路が解けない理由
まず、「なぜこんな面倒な変換が必要なのか？」を理解しましょう。

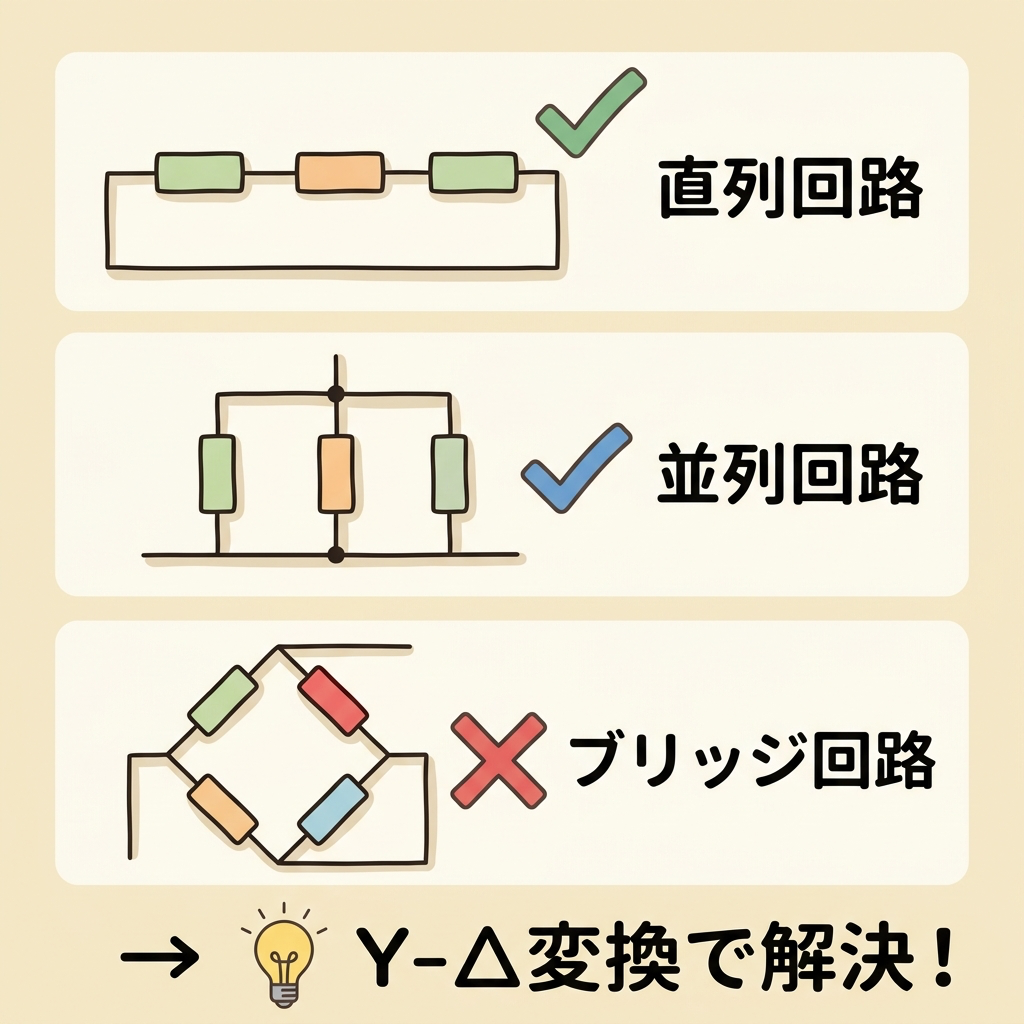

🚫 ブリッジ回路は「直列にも並列にも分解できない」
普通の回路なら、抵抗を「直列」か「並列」に分解して合成抵抗を求められます。でもブリッジ回路のように5つの抵抗がダイヤモンド型に接続されていると、どこを見ても「直列」にも「並列」にもなっていません。
これが、多くの受験生がブリッジ回路で手が止まる理由です。
「R1とR3は直列…？いや、間にR5があるから違う」「R1とR2は並列…？いや、つながり方が違う」→ どうにもならない！
💡 解決策：「Y」を「Δ」に変換すれば、直並列に崩せる！
ブリッジ回路をよく見ると、3つの抵抗が1点に集まっている部分があります。この「Y型」の部分を「Δ型」に変換すると、残りの回路がきれいな直列・並列の組み合わせに変わるんです。
要するに、Y-Δ変換は「複雑な回路を、自分が計算できる形に変形するテクニック」なんです。変換前と変換後で、端子から見た抵抗値は全く変わりません。外から見たら同じ回路に見えるけど、中身の構造だけが変わるイメージです。
Y-Δ変換は、「パズルのピースを回転させる」ようなものです。パズルのピースの形（抵抗値）は変わるけど、全体の絵（端子間の合成抵抗）は同じまま。配置を変えることで、残りのピースがハマるようになるのです。

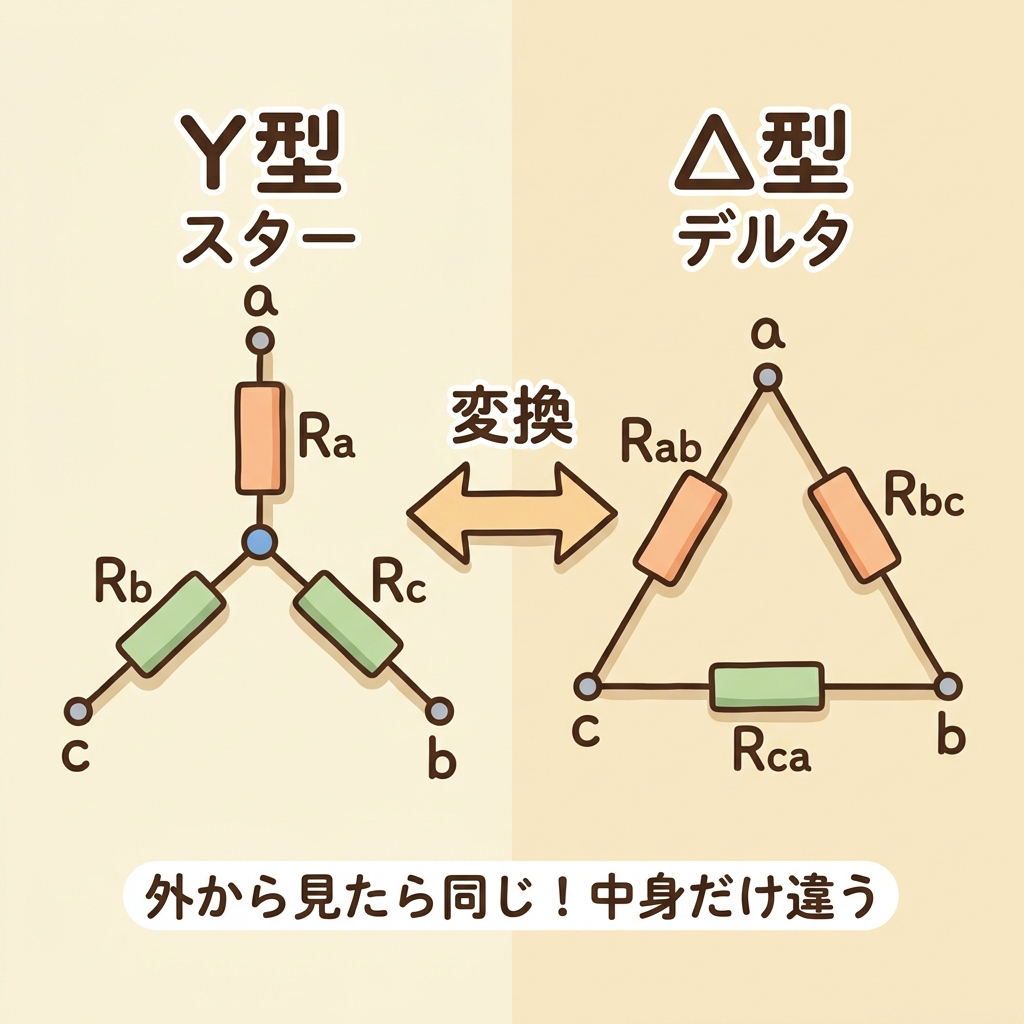

📐 Y型とΔ型の構造を理解する
変換公式を覚える前に、まず「Y型」と「Δ型」の回路構造を完璧にイメージしましょう。
⭐ Y型（スター型）：3本の抵抗が「1点」で合流
Y型は、3本の抵抗の一端が1つの中心点でつながっている構造です。外部には3つの端子（a, b, c）が出ています。
端子a ─── Ra ───┐
端子b ─── Rb ───┤ 中心点
端子c ─── Rc ───┘
3本の抵抗が「中心で合流」→ アルファベットの「Y」の形
🔺 Δ型（デルタ型）：3本の抵抗が「三角形」を形成
Δ型は、3本の抵抗が端子同士を三角形のように直接つなぐ構造です。中心点はありません。
端子a ─── Rab ─── 端子b
端子b ─── Rbc ─── 端子c
端子c ─── Rca ─── 端子a
3本の抵抗が「端子間を直結」→ 三角形「Δ」の形
🔑 超重要：変換しても「外から見た特性は同じ」
Y型とΔ型は構造が全く違いますが、外部の3つの端子（a, b, c）から見た合成抵抗は全く同じにすることができます。
| 項目 | Y型（スター）⭐ | Δ型（デルタ）🔺 |
|---|---|---|
| 構造 | 3本が中心点で合流 | 3本が端子間を直結 |
| 中心点 | あり | なし |
| 抵抗の数 | 3個（Ra, Rb, Rc） | 3個（Rab, Rbc, Rca） |
| 外部端子 | どちらも 3つ（a, b, c）で同じ | |
「Y型」は三相交流のスター結線（Y結線）と、「Δ型」はデルタ結線（Δ結線）と全く同じ構造です。三相交流の結線を先に学んでいると、イメージしやすいですよ。
🎯 Δ→Y変換の公式｜「分母は全部足す、分子は隣2つの積」
まずは実務・試験で最もよく使う「Δ→Y変換」から解説します。ブリッジ回路の問題では、こちらを使うケースが圧倒的に多いです。

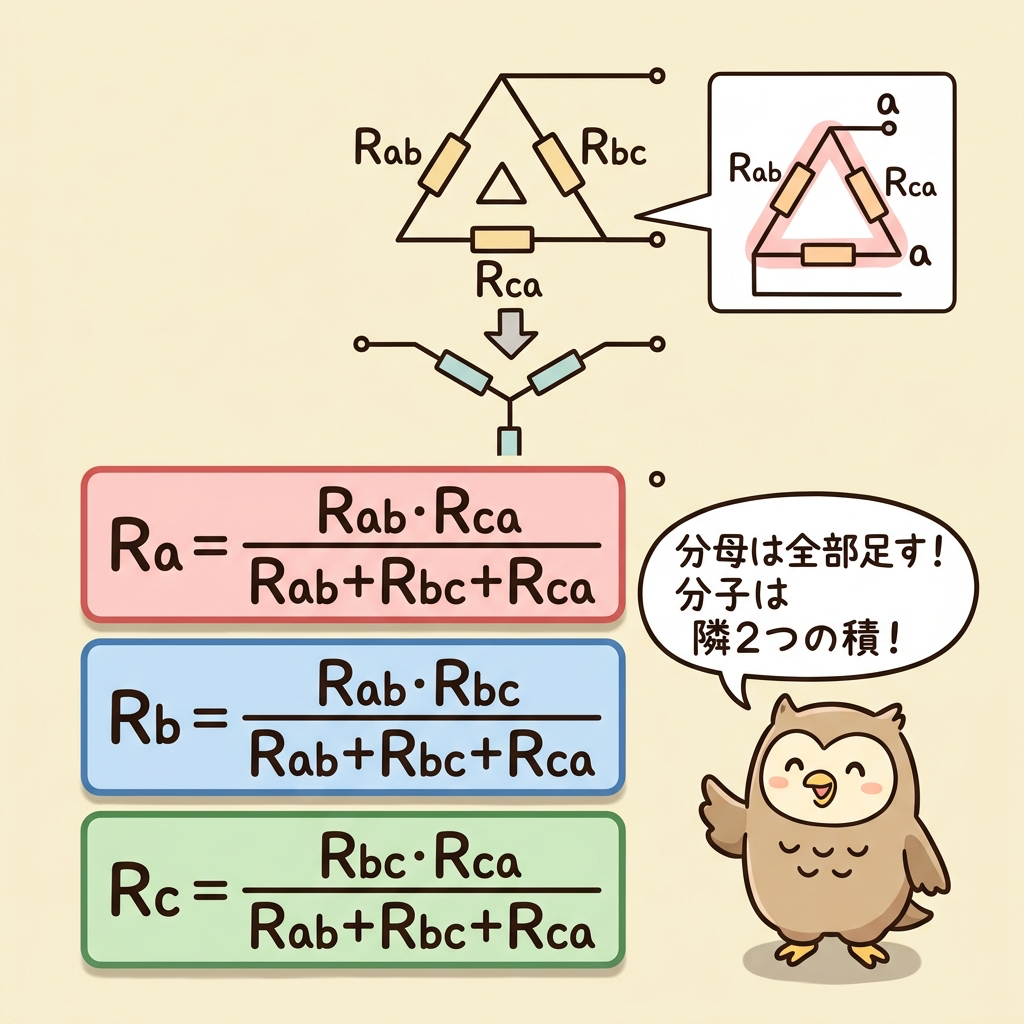

📐 Δ→Y変換の公式
✍️ 最強の覚え方：「隣2つの積 ÷ 全部の和」
公式が3つもあって覚えにくいですよね。でも、法則はとてもシンプルです。
Y側の抵抗 = 「その端子につながるΔ側2つの積」
÷ 「Δ側3つの和」
分母はいつも同じ（Δ3つの合計）！
分子だけが変わる（自分の端子につながっている2辺の積）
端子aの周りにはRabとRcaがつながっているから、分子はRab×Rca。端子bの周りにはRabとRbcがつながっているから、分子はRab×Rbc。このパターンです。
🧮 計算例：Δ→Y変換を実際にやってみる
【問題】 Δ型の3つの抵抗が Rab = 6Ω、Rbc = 12Ω、Rca = 4Ω のとき、Y型の Ra, Rb, Rc を求めよ。
【解答】
まず分母を計算します（3つとも共通）：
Rab + Rbc + Rca = 6 + 12 + 4 = 22Ω
Ra = (Rab × Rca) / 22 = (6 × 4) / 22 = 24/22 ≒ 1.09Ω
Rb = (Rab × Rbc) / 22 = (6 × 12) / 22 = 72/22 ≒ 3.27Ω
Rc = (Rbc × Rca) / 22 = (12 × 4) / 22 = 48/22 ≒ 2.18Ω
Δ→Y変換すると、Y側の抵抗はΔ側より必ず小さくなります。計算結果がΔ側の値より大きくなったら、どこかで間違えているサインです。
ポチップ
🔄 Y→Δ変換の公式｜「向かい2つの積を足して ÷ 自分の向かい」
次に、逆方向の「Y→Δ変換」も押さえましょう。

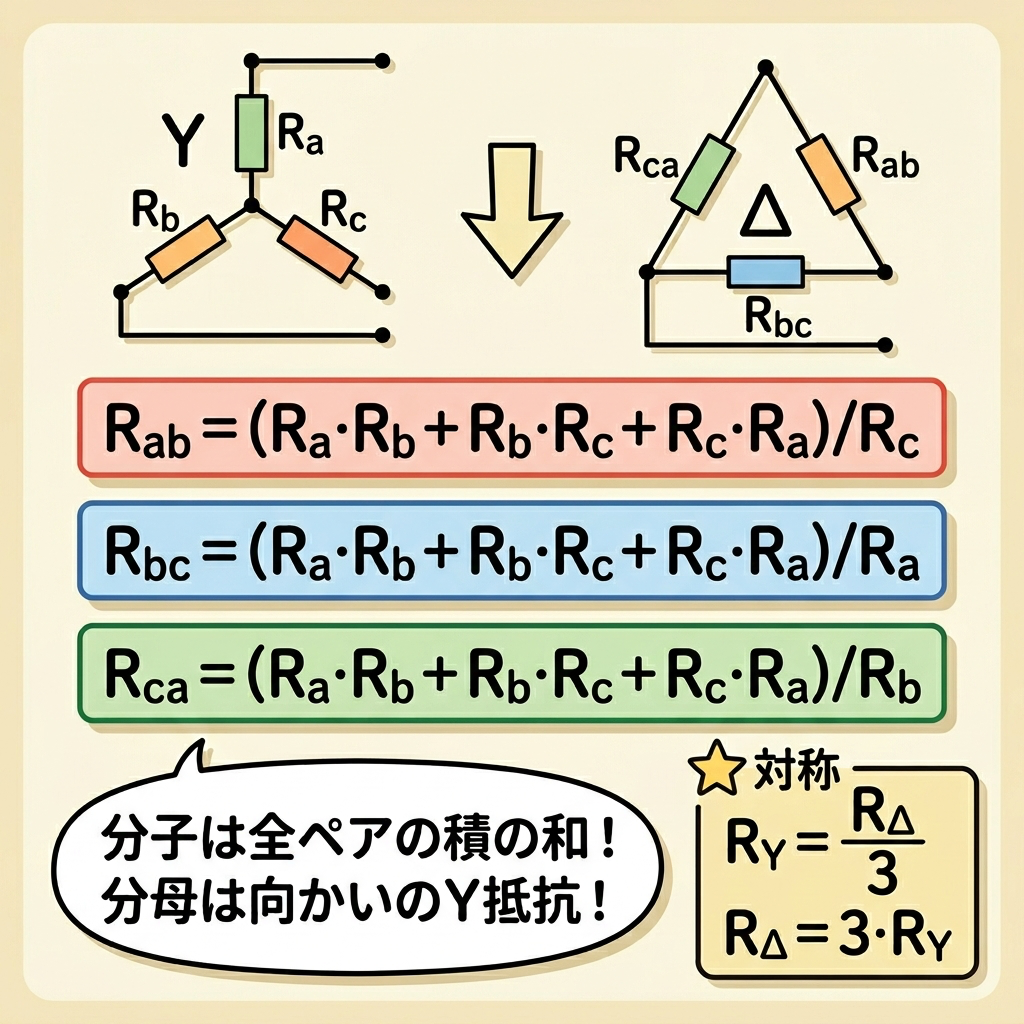

📐 Y→Δ変換の公式
✍️ 覚え方：「全ペアの積の合計 ÷ 向かいのY」
Δ側の抵抗 = 「Y側の全ペア積の和」
÷ 「向かい側のY抵抗」
分子はいつも同じ（Ra×Rb + Rb×Rc + Rc×Ra）！
分母だけが変わる（求めたいΔ辺の「向かい側」のY抵抗）
Rabを求めたいなら、ab辺の向かい側にあるのはRcだから、分母はRc。Rbcを求めたいなら、bc辺の向かい側はRaだから、分母はRa。このパターンです。
⭐ 全部同じ値のときの「超簡単公式」
電験三種では、3つの抵抗がすべて同じ値（R）の出題がよくあります。この場合、公式が劇的に簡単になります。
Δ → Y ：RY = RΔ / 3
Y → Δ ：RΔ = 3 × RY
つまり、Y側はΔ側の1/3、Δ側はY側の3倍。超シンプルです！
電験三種ではΔ→Y変換を使うケースが圧倒的に多いです。ブリッジ回路の問題を見たら、まずΔ→Y変換を試しましょう。Y→Δ変換は、三相交流の負荷変換など特殊な場面で使います。
🧮 実践！不平衡ブリッジ回路をY-Δ変換で解く
ここからが本番です。実際に電験三種で出題されるブリッジ回路を、Y-Δ変換で解いてみましょう。
📝 例題：不平衡ブリッジの合成抵抗
5つの抵抗からなるブリッジ回路がある。上辺左 R1 = 3Ω、上辺右 R2 = 6Ω、下辺左 R3 = 6Ω、下辺右 R4 = 3Ω、中央（橋）R5 = 5Ω のとき、端子a-b間の合成抵抗を求めよ。
🔧 手順1：Y型の部分を見つける
ブリッジ回路の中央ノードに注目します。例えば、R1、R3、R5 が1つのノードで合流しています。この3つの抵抗がY型を形成しています。
このY型部分を Δ型に変換すれば、回路全体が直並列の組み合わせになります。
🔧 手順2：Δ→Y変換を適用
ここでは、上のノード（R1, R2, R5がつながる点）をΔ→Yで変換します。R1 = 3Ω, R2 = 6Ω, R5 = 5Ω のΔをYに変換します。
分母（共通）= R1 + R2 + R5 = 3 + 6 + 5 = 14Ω
Ra' = (R1 × R5) / 14 = (3 × 5) / 14 = 15/14 ≒ 1.07Ω
Rb' = (R2 × R5) / 14 = (6 × 5) / 14 = 30/14 ≒ 2.14Ω
Rc' = (R1 × R2) / 14 = (3 × 6) / 14 = 18/14 ≒ 1.29Ω
🔧 手順3：直列・並列で合成抵抗を計算
変換後、回路は「2つの直列の組み合わせが並列」というシンプルな形になります。
左ルート：Ra' + R3 = 1.07 + 6 = 7.07Ω
右ルート：Rb' + R4 = 2.14 + 3 = 5.14Ω
この2つが並列なので：
並列合成 = (7.07 × 5.14) / (7.07 + 5.14) = 36.34 / 12.21 ≒ 2.98Ω
最後に Rc' を直列で加えます：
合成抵抗 = 2.98 + 1.29 ≒ 4.27Ω
①ブリッジ回路のY型部分を見つける → ②Δ→Y変換で3つの新しい抵抗を計算 → ③残りを直列・並列で合成。この3ステップはどんなブリッジ回路でも同じです。パターンを覚えてしまえば、もう怖くありません。

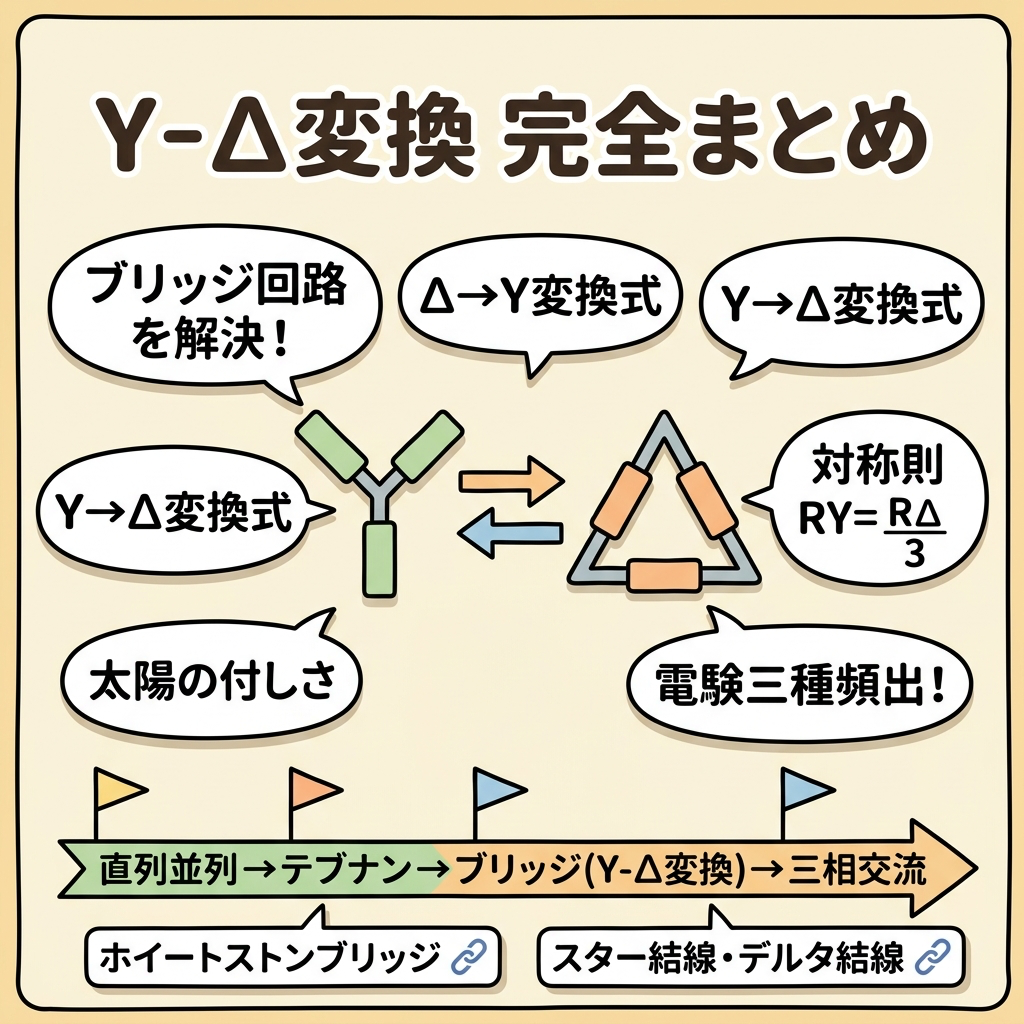

✅ まとめ｜Y-Δ変換を完全マスター
✅ Y-Δ変換は「直並列に分解できない回路」を分解可能にする変換テクニック
✅ Δ→Y変換：分子＝隣2つの積、分母＝Δの全部の和
✅ Y→Δ変換：分子＝全ペアの積の和、分母＝向かいのY抵抗
✅ 対称（全部同じR）なら RY = RΔ/3、RΔ = 3RY だけ！
✅ ブリッジ回路の解法は ①Y部分を見つける → ②Δ→Y変換 → ③直並列で合成
✅ 電験三種ではΔ→Y変換が圧倒的に頻出
✅ 変換しても外部端子から見た合成抵抗は変わらない
📚 次に読むべき記事
Y-Δ変換を使わずに解ける「平衡ブリッジ」の条件と計算方法を解説。
三相交流でのY/Δ結線の意味と使い分けを解説。Y-Δ始動法の理解にも必須。
オームの法則からY-Δ変換まで、直流回路の全体像を1記事で把握できます。
Y-Δ変換は、最初は公式が多くて面倒に感じるかもしれません。でも、「分母は全部足す、分子は隣2つの積」というワンフレーズさえ覚えれば、あとは機械的に計算するだけです。
ブリッジ回路の問題が出たら、もう慌てなくて大丈夫。パズルのピースを回転させるように、Y-Δ変換で回路の形を変えてやりましょう。
