【完全図解】GNDとは何か?|「0Vの線」ではなく「電流の帰り道」である本当の理由

😣 こんな疑問はありませんか?
  • GNDって「0Vの線」のことでしょ?…と思っているけど、なんとなく不安
  • 回路図でGNDの記号がたくさん出てくるけど、なぜそんなに重要視されるのかわからない
  • 「GNDの引き方が悪い」と先輩に言われたけど、何がダメなのかピンとこない
  • パワーGNDと信号GNDを分ける理由が腑に落ちない
✅ この記事でわかること
  • GNDは「0V」ではなく「電流の帰り道」であるという本質
  • GNDにも電流が流れ、インピーダンスがあり、電位差が生じるメカニズム
  • GNDの電位が揺れると回路全体が誤動作する理由(GNDバウンス)
  • パワーGNDと信号GNDを分けるべき理由が「水路」のたとえで腑に落ちる
🎯 先に結論

GNDとは「電流が電源に戻るための帰り道」です。「0Vの線」ではありません。帰り道である以上、そこには電流が流れます。電流が流れれば、配線のわずかな抵抗やインダクタンスによって電圧降下が生じ、GNDの電位は「場所によって違う」のです。この事実を理解しているかどうかが、ノイズに強い回路を設計できるかどうかの分かれ目になります。

回路設計を始めたばかりの頃、多くの人が「GND = 0V = 安全地帯」と思い込んでいます。回路図上ではGNDの記号を描くだけでどこでも0Vに繋がるように見えますし、教科書でも「基準電位 = 0V」と書かれています。

しかし、実際の基板上では話が違います。GNDは「ただの銅箔のパターン」であり、そこには抵抗もインダクタンスもあります。大きな電流が流れれば電位が揺れ、隣の回路に悪影響を与えます。

この記事では、「GNDとは何か?」という根本的な問いに対して、水路のたとえを使いながら丁寧に解説します。パワエレ基板設計におけるGNDパターンの引き方を学ぶ前に、ぜひこの「GNDの本質」を押さえておいてください。

「GND = 0V」は、実は誤解です

電流は「行って帰ってくる」もの

GNDを理解するための第一歩は、「電流は必ず1周する」という大原則を思い出すことです。

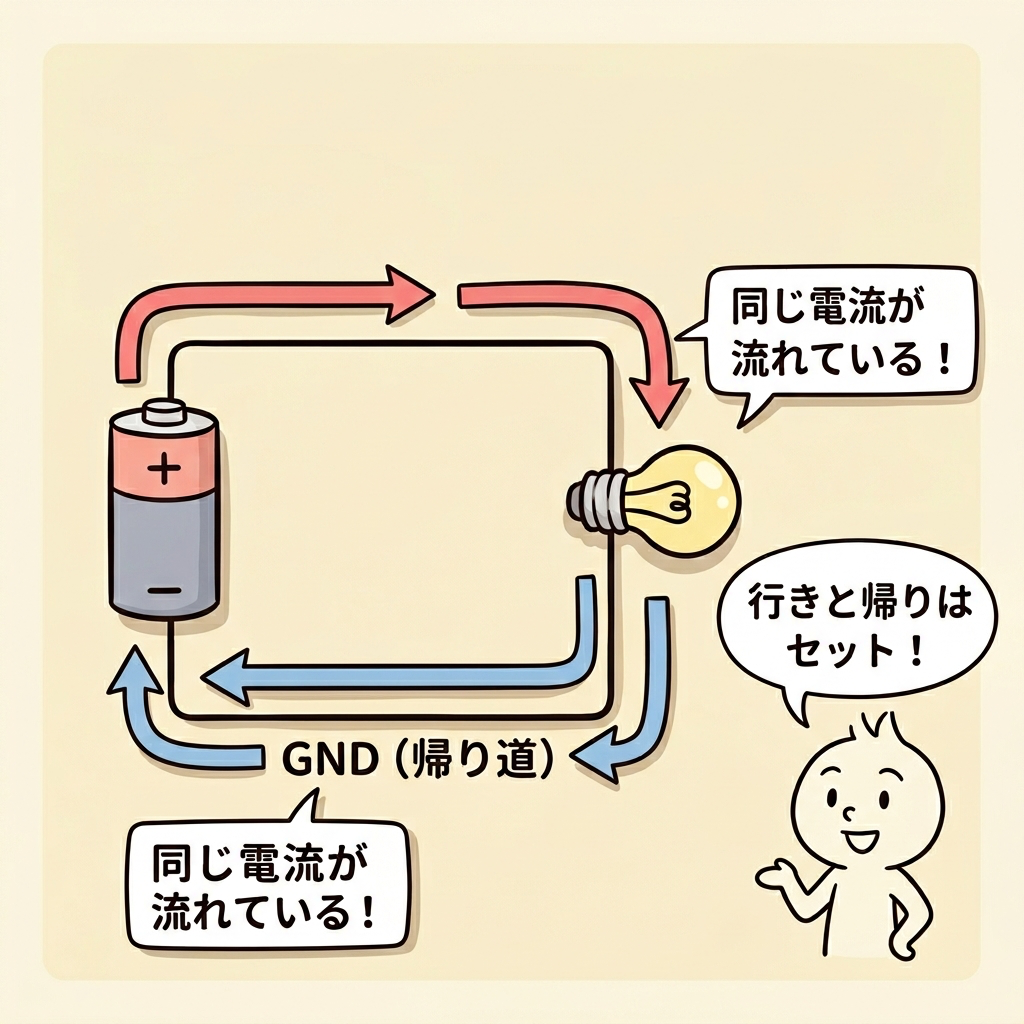

懐中電灯を想像してください。電池のプラス極から電流が出て、豆電球を光らせ、電池のマイナス極に戻ります。この「行って帰ってくる」一周のことを電流ループと呼びます。

ここが超重要なのですが、「行きの電流」と「帰りの電流」はまったく同じ大きさです。行きに1A流れたら、帰りも必ず1A流れます。電流がどこかに消えることは絶対にありません。

📐 電流ループの大原則

電源(+)→ 負荷(ICやLED) → GND → 電源(−)

行き=電源ライン(VCC)、帰り=GNDライン。どちらにも同じ電流が流れます。

つまり、GNDとは「電流が電源に帰るための帰り道」です。「何も流れていない0Vの線」ではなく、行きの電源ラインと同じだけの電流がしっかり流れている、立派な「電流の通り道」なのです。

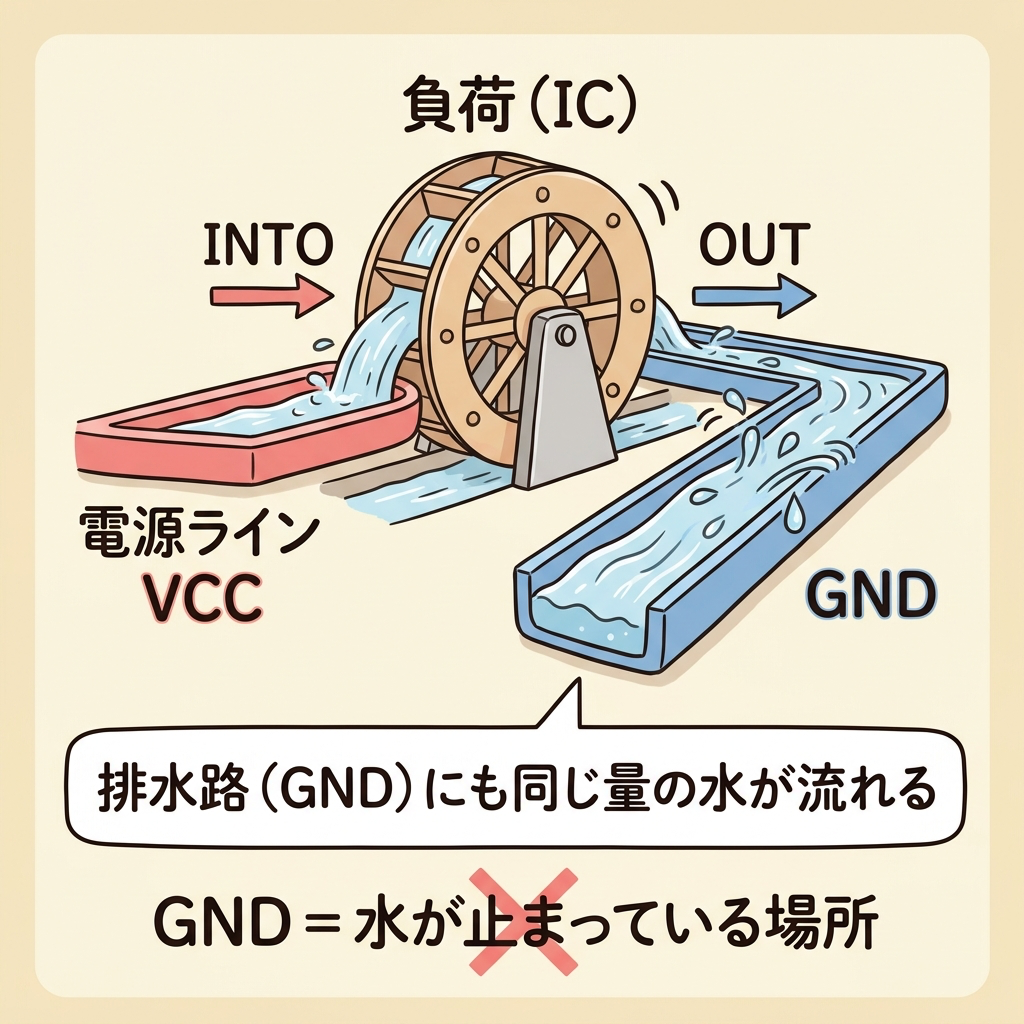

🌊 水路のたとえで理解する

この関係を「水路」で考えるとスッキリします。

🚰

給水路(= 電源ライン VCC)

ポンプ(電源)から水車(IC)へ水を送り届ける道。水が勢いよく流れている。

🔵

排水路(= GND)

水車を回した後の水を、ポンプに戻すための道。給水路と同じ量の水が流れている。

「排水路には水が流れていない」と思う人はいませんよね。給水路から送った水は、必ず排水路を通って帰ってきます。GNDも同じです。電源ラインを通って送り出された電流は、必ずGNDを通って電源に帰ります。

⚠️ よくある誤解
「GNDは電位の基準(0V)だから電流は流れない」→ これは間違いです。 電位の基準点に選ばれたからといって、電流が流れないわけではありません。「基準点」と「電流の有無」はまったく別の話です。

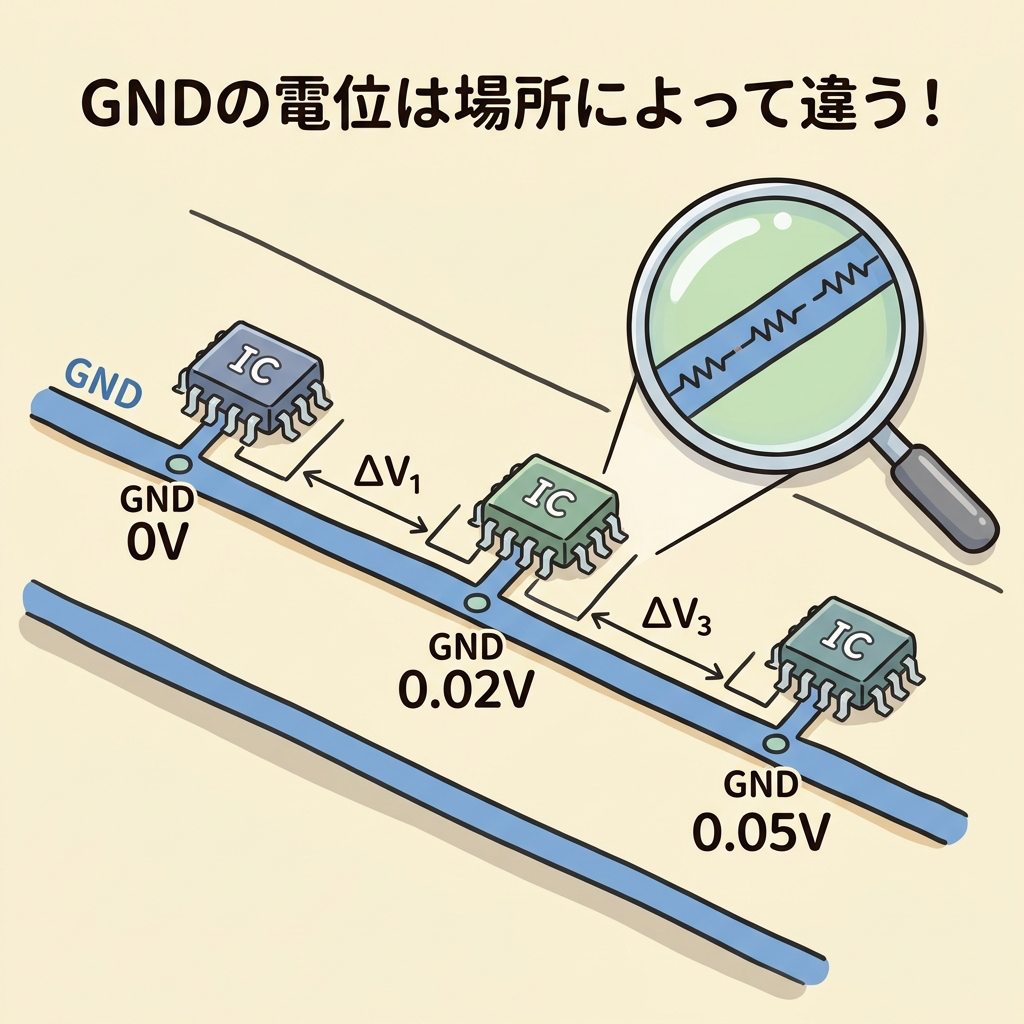

GNDの電位は「場所によって違う」

GNDパターンにも抵抗がある

ここまでで「GNDには電流が流れる」ことを理解しました。次に重要なのは、「GNDの配線(銅箔パターン)には抵抗がある」という事実です。

回路図上ではGNDは「記号を描くだけでどこでも繋がる理想的な0V」に見えます。しかし、実際の基板上のGNDは「ただの銅箔の帯」です。銅は良い導体ですが、抵抗がゼロではありません。パターンが長くなれば抵抗は増え、細くなっても抵抗は増えます。

水路のたとえに戻ると、排水路が「完璧に摩擦のないパイプ」なら水は一瞬で流れますが、現実には排水路にも摩擦(抵抗)があります。水が流れれば流れるほど、排水路の上流と下流で水位(電位)に差が生まれます。

オームの法則が教えてくれること

GNDパターンの抵抗を RGND、そこを流れる電流を I とすると、オームの法則から、

📐 GNDの電圧降下

ΔVGND = RGND × I

GNDパターンの両端に、この分だけ電位差が生じます

たとえば、GNDパターンの抵抗が 10mΩ で、そこに 5A の電流が流れていたら、電圧降下は 10mΩ × 5A = 50mV です。

「たった50mV?大したことないのでは?」と思うかもしれません。しかし、この50mVがどれほど危険かは、次のセクションで実感できます。

💡 「GNDは0V」が成り立つ条件
「GNDの電位が完全に0V」と言えるのは、GNDパターンの抵抗がゼロ、つまり超伝導体で配線した場合だけです。現実の基板では、GNDパターンに電流が流れる限り、場所ごとに電位が微妙にズレています。

🌊 水路で理解する「場所ごとの水位差」

排水路が1本の長い溝だとします。上流(水車のすぐ後)と下流(ポンプの手前)では、水が流れている分だけ水位に差が生まれます。上流の方が水位が高く、下流の方が低い。

これと同じことがGNDパターンで起きています。電流が流れ込む場所のGND電位は、電源に近い場所のGND電位よりも少し高くなります。つまり、回路上のどの場所のGNDを「基準の0V」にするかで、他の場所の電圧の見え方が変わるのです。

GNDが「揺れる」と回路全体が壊れる

直流だけでなく「変化する電流」が問題を起こす

先ほどは「GNDパターンの抵抗Rによる電圧降下(ΔV = R×I)」を説明しました。これは直流的な問題です。しかし、実際の回路ではもっとやっかいな問題があります。それがインダクタンスLによる電圧変動です。

配線にはわずかなインダクタンス(寄生インダクタンス)があります。インダクタンスは「電流の変化を妨げる性質」であり、電流が急激に変化するとき、次の式で表される電圧が発生します。

📐 インダクタンスによる電圧変動

ΔV = L × dI/dt

L = GND配線のインダクタンス、dI/dt = 電流の変化速度

水路のたとえで言うと、排水路の中を流れている水が急に流量を変えると、「ウォーターハンマー」のように水路全体に衝撃波が走る現象です。蛇口を急に閉めると「ドン!」と水道管が鳴りますよね。あの衝撃が「GNDの電位がガクンと揺れる」ことに対応します。

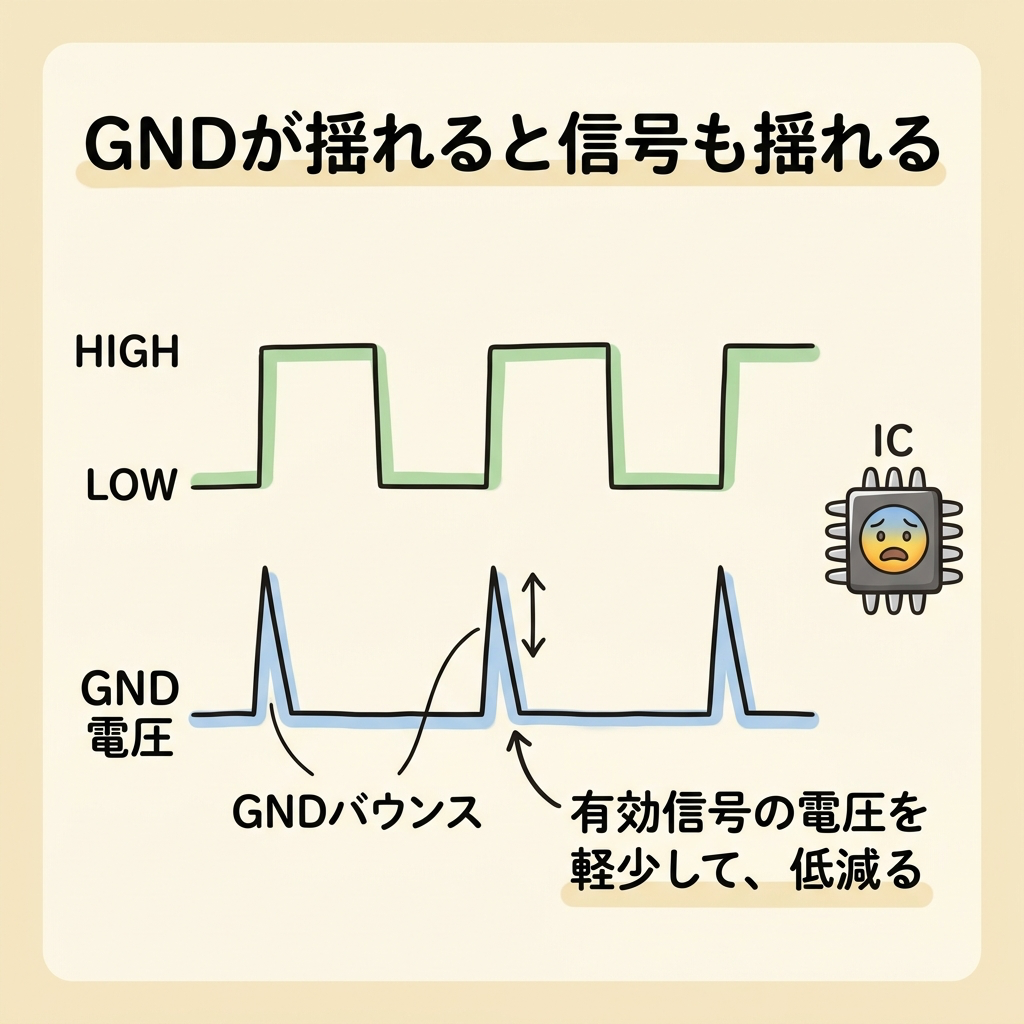

GNDバウンスとは?

この「GNDの電位が瞬間的にガクンと揺れる現象」をGNDバウンス(Ground Bounce)と呼びます。

たとえば、パワーMOSFETがスイッチングするたびに数アンペアの電流がナノ秒単位で急変します。GNDパターンのインダクタンスが10nHだとすると、

🔍 GNDバウンスの計算例

L = 10 nH、dI/dt = 5A / 10ns = 5×10⁸ A/s のとき

ΔV = 10×10⁻⁹ × 5×10⁸ = 5V

GNDが一瞬5Vも跳ね上がる!

3.3Vで動いているマイコンの足元(GND)が5V揺れたら、何が起きるか想像できますよね。信号が正しく読めなくなり、最悪の場合、マイコンが誤動作します。

GNDバウンスは「GNDは0Vでしょ?揺れるわけない」と油断している設計者を直撃します。抵抗成分Rによる静的な電圧降下よりも、インダクタンス成分Lによる動的な電圧変動の方が、パワエレ回路では圧倒的に大きな問題になるのです。

💡 GNDバウンスを防ぐには?
①GND配線を太く短くしてインダクタンスLを減らす、②電流ループ面積を最小化する、③バイパスコンデンサを電源ピンの近くに置く。これらの対策は、すべて「GNDは電流の帰り道であり、インピーダンスがある」という本質を理解していないと意味がわかりません。

なぜ「パワーGND」と「信号GND」を分けるのか?

大電流と微小信号を同じ排水路に流してはいけない

ここまでの知識があれば、「パワーGNDと信号GNDを分けるべき理由」がスッと理解できます。

水路のたとえで考えてみましょう。あなたの家に2つの施設があるとします。

🏭

工場(= パワー回路)

大量の水を使い、排水も大量。排水路には毎秒何百リットルもの濁った水が流れている。

🔬

精密実験室(= 信号回路)

ごく少量のきれいな水を使い、排水もちょろちょろ。水質が少しでも乱れると実験が台無しになる。

もし工場と精密実験室の排水路を1本で共有したらどうなるでしょう?工場の大量の排水がドバドバ流れる影響で、実験室側の排水路の水位が乱れ、実験装置がまともに動かなくなります。

これがまさに、パワーGNDと信号GNDを共有したときに起きることです。

パワーGND 信号GND
流れる電流 数A〜数十A 数μA〜数mA
電流の変化 スイッチングで急激に変化 ほぼ一定(安定)
GNDの汚れ度 🔥 ノイズだらけ 🧊 静かであるべき
パターン設計 太く短く(低インピーダンス) ノイズ源から隔離

この2つのGNDを分離し、最終的に1点だけで接続する手法を「1点アース」や「スター接続」と呼びます。大電流のノイズが信号系のGNDに回り込まないようにするための、パワエレ基板設計の基本テクニックです。

💡 なぜ完全に切り離さないのか?
パワーGNDと信号GNDを完全に分離してしまうと、2つのGND間に電位差が溜まり、別の問題が生じます。そこで「1点だけで繋ぐ」ことで、電位差の蓄積を防ぎつつノイズの回り込みを最小化するのです。
📖 この知識を実践に活かすなら
【ノイズ対策の要】GNDパターンの正しい引き方|パワーGNDと信号GNDの分離・1点アース・スター接続の全手順 →

本記事で学んだ「GNDの本質」を踏まえた、実際の基板パターン設計の具体的な手順を解説しています。

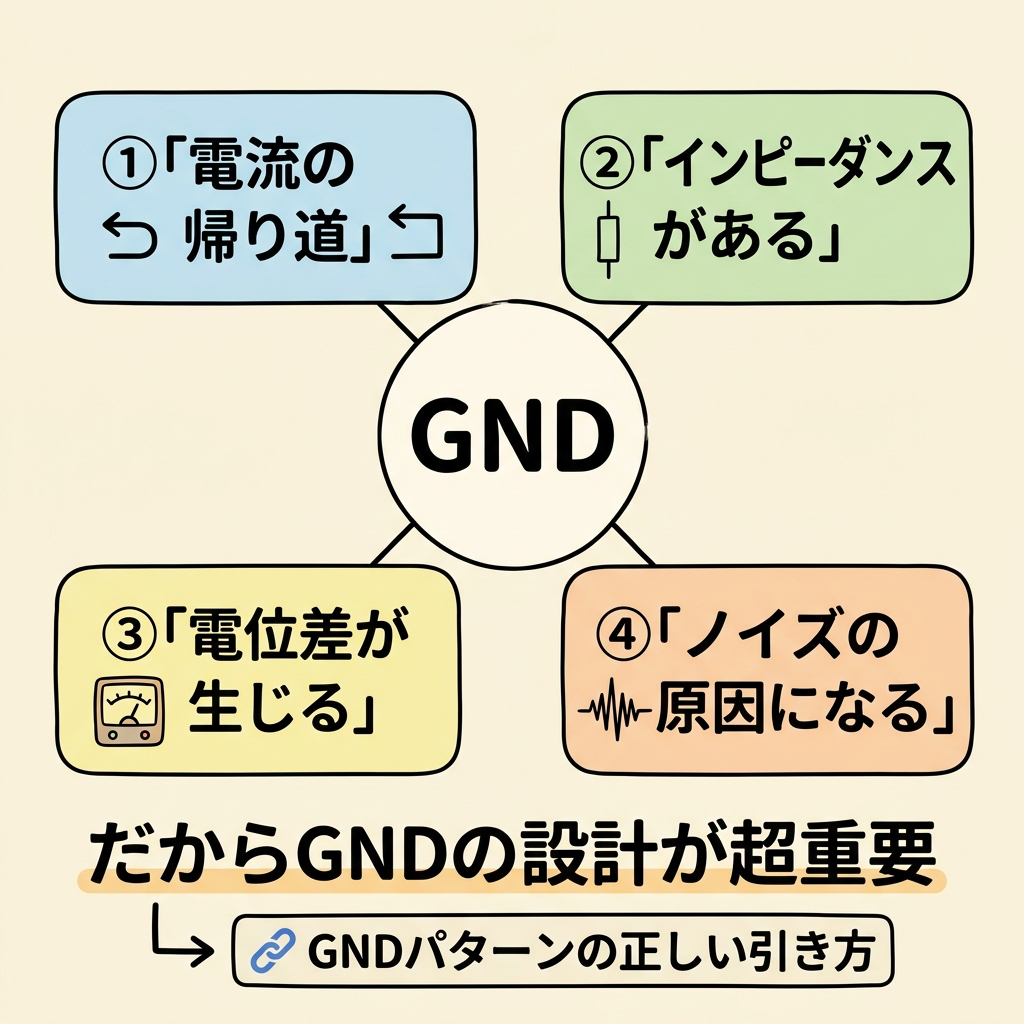

まとめ:GNDの本質を理解すれば、設計の見え方が変わる

この記事の内容を振り返ります。

本質 1

GNDは「0Vの線」ではなく「電流の帰り道」。電源ラインと同じ大きさの電流がGNDにも流れています。

本質 2

GNDパターンにはインピーダンス(R + L)がある。電流が流れれば電圧降下が生じ、GNDの電位は場所によって異なります。

本質 3

急激な電流変化がGNDバウンスを引き起こす。ΔV = L×dI/dt により、パワエレ回路ではGND電位が数Vも跳ねることがあります。

本質 4

だからパワーGNDと信号GNDを分ける。大電流のノイズが微小信号系に回り込まないよう、帰り道を分離して1点で接続します。

「GND = 0V」という思い込みを捨てた瞬間から、基板設計の見え方がガラッと変わります。なぜバイパスコンデンサを電源ピンの近くに置くのか。なぜ電流ループを小さくすべきなのか。なぜベタGNDが有効なのか。これらすべての理由が「GNDは電流の帰り道であり、そこにはインピーダンスがある」という1つの本質から導かれます。

🌸 ノイズ問題の8割はGNDに起因する
パワエレ設計の現場では「ノイズが出たらまずGNDを疑え」と言われます。それほどGNDは回路全体の品質を左右する存在です。この記事で学んだ「GNDの本質」を武器に、ぜひ実際のGNDパターン設計に取り組んでみてください。

❓ よくある質問(FAQ)

Q. 「アース」と「GND」は同じ意味ですか?
A. 厳密には異なります。「アース(接地、Earth)」は文字通り大地に接続することで、感電防止や雷サージの逃し先として使われます。一方「GND(グラウンド)」は回路の電位基準点であり、必ずしも大地に繋がっている必要はありません。車やバッテリー駆動の機器では、GNDはシャーシやバッテリーのマイナス端子であり、大地には繋がっていません。ただし、実務では両者を区別せずに使うことも多いです。
Q. 回路図上の「GND記号」はどこでも同じ電位を表しているのでは?
A. 回路図上では「GND記号を描けば全部0Vで繋がっている」という理想的な前提で描かれています。これは「回路の動作原理を考える段階」では正しい簡略化です。しかし「実際の基板レイアウトを設計する段階」では、GNDの配線経路・太さ・長さによって電位が異なることを意識する必要があります。回路図は「こう繋ぎたい」という設計意図、基板は「物理的にどう実現するか」という現実。この2つのギャップを埋めるのが基板設計の腕の見せどころです。
Q. 「ベタGND」にすれば問題は全部解決しますか?
A. ベタGND(GND面を基板全体に広げる設計)はインピーダンスを下げる非常に有効な手段ですが、万能ではありません。ベタGNDにスリット(切れ目)が入ると電流の帰り道が遮断され、電流が遠回りしてループ面積が増えてしまいます。また、パワー系の大電流がベタGNDを通って信号系に回り込む問題も起こりえます。ベタGNDは「正しく使えば最強の武器」ですが、「とりあえずベタにしておけば安心」という考え方は危険です。
