オシロプローブの種類完全マップ｜受動・差動・電流・FETの選び方一覧

「プローブを買おうとしたら、種類が多すぎて選べない…」

オシロプローブを通販サイトで検索すると、こんな名前がずらり並びます：

• 受動プローブ（パッシブプローブ）
• 能動プローブ（アクティブプローブ／FETプローブ）
• 差動プローブ（高電圧差動／低電圧差動）
• 高耐圧プローブ（100:1、1000:1）
• 電流プローブ（CT、ホール、ロゴスキー）
• 光絶縁プローブ

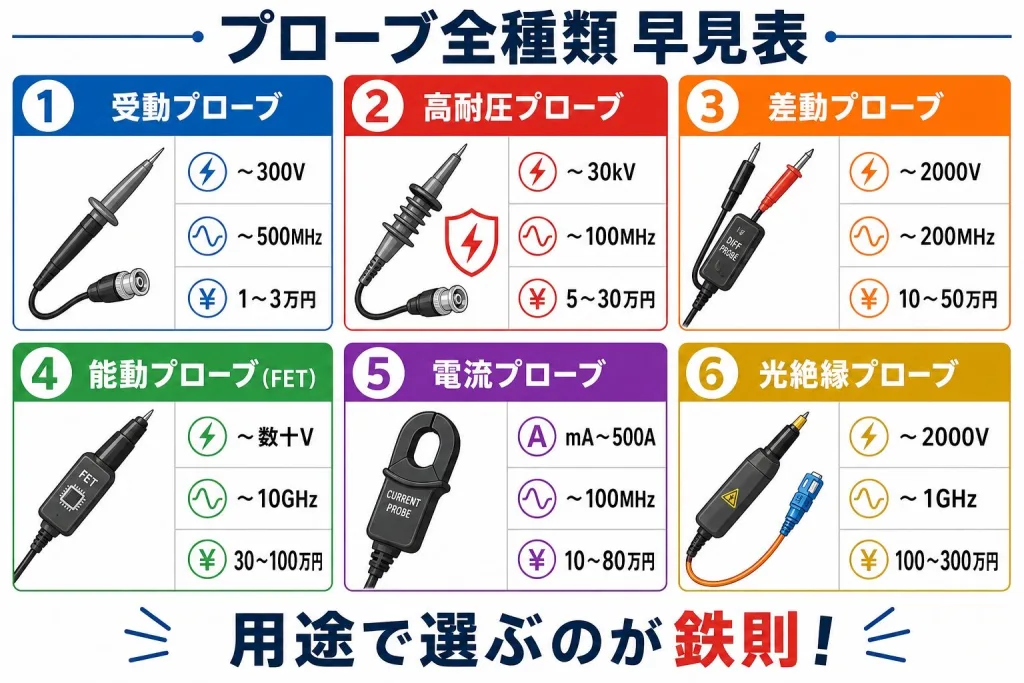

この記事では、すべてのプローブを 1枚の地図 にまとめ、
あなたの測定目的に合った1本を選べるように整理します。

💡 ざっくり覚え方
普段は 受動プローブ、大きい電圧は 差動 or 高耐圧、電流は 電流プローブ、超高速は 能動プローブ。
これだけ覚えれば現場の8割はカバーできます。

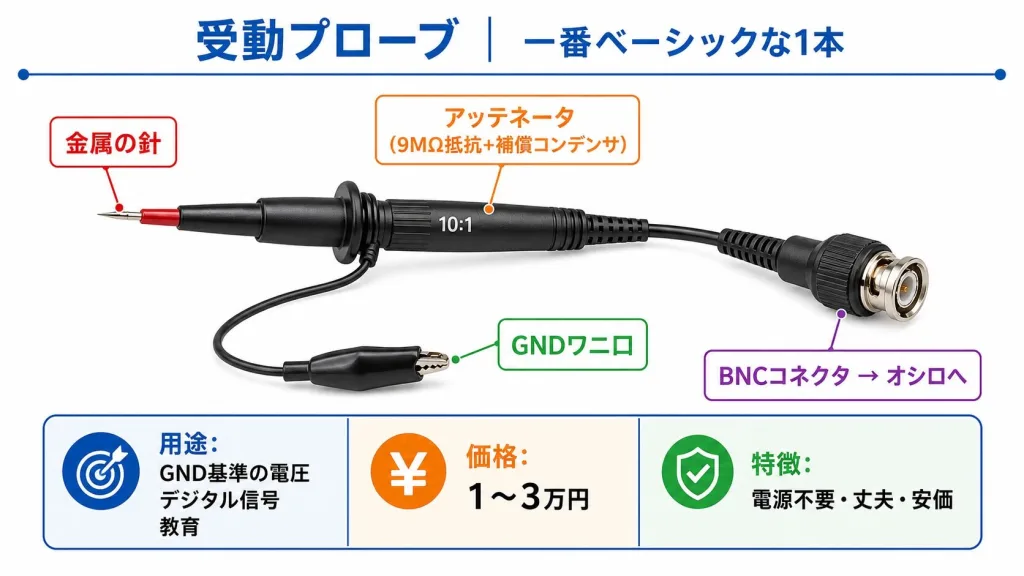

✅ デジタル信号（3.3V / 5Vロジック）の観測
✅ 電源回路の出力電圧（GND基準）
✅ 低圧の信号波形の確認
✅ 教育・学習用途

⚠️ 注意
最大入力電圧は 300V程度まで。AC100Vの電源（最大瞬時値141V）はギリ測れますが、AC200Vはアウト。それ以上は 差動プローブか高耐圧プローブ を使ってください。

✅ 高電圧電源回路の出力（GND基準）
✅ X線管・CRTディスプレイの高電圧部
✅ 静電気放電（ESD）波形の観測

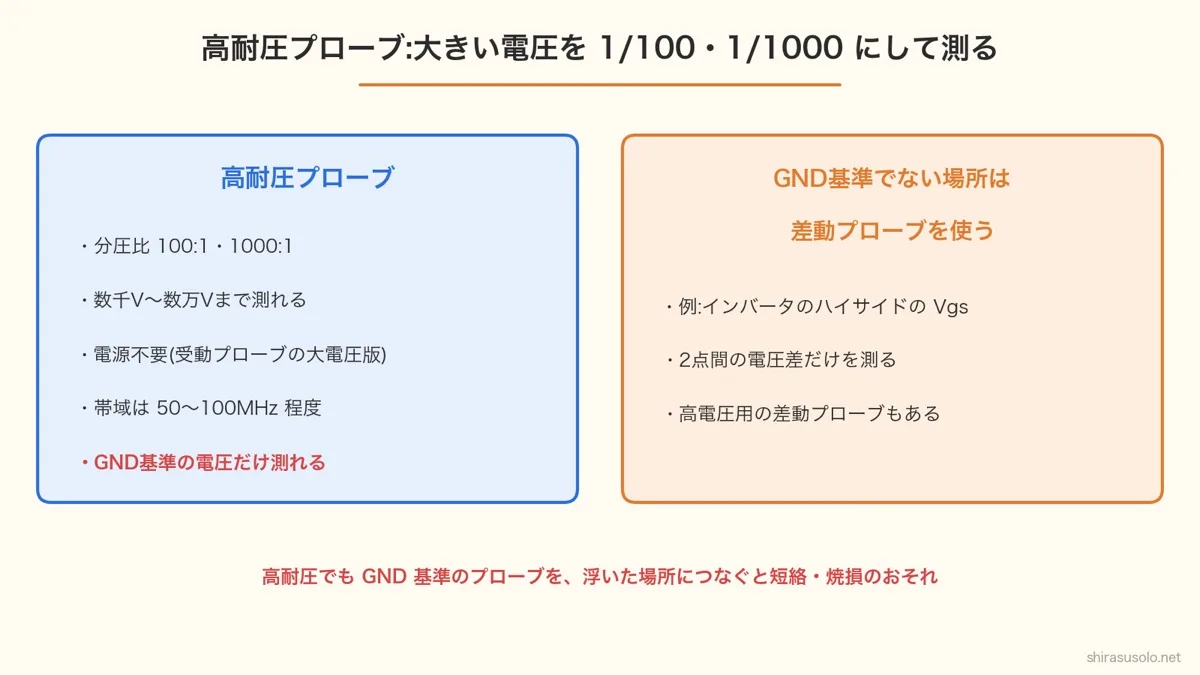

💡 GND基準でない場所には使えない
高耐圧プローブもGND基準でしか測れません。「ハイサイドの高電圧」を測りたいなら、後述の 差動プローブ を使ってください。

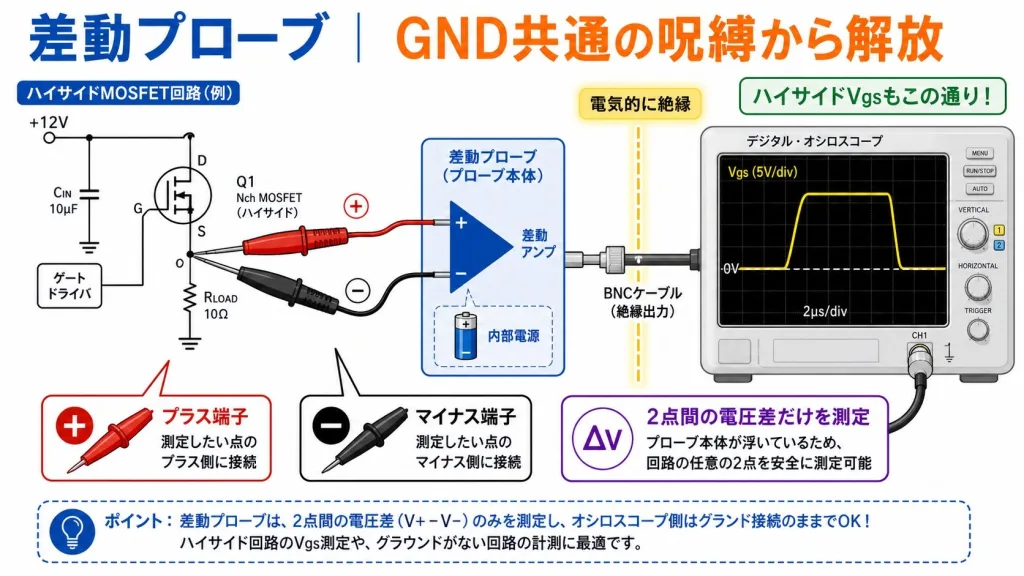

✅ ハイサイドMOSFETのゲート電圧（VGS）

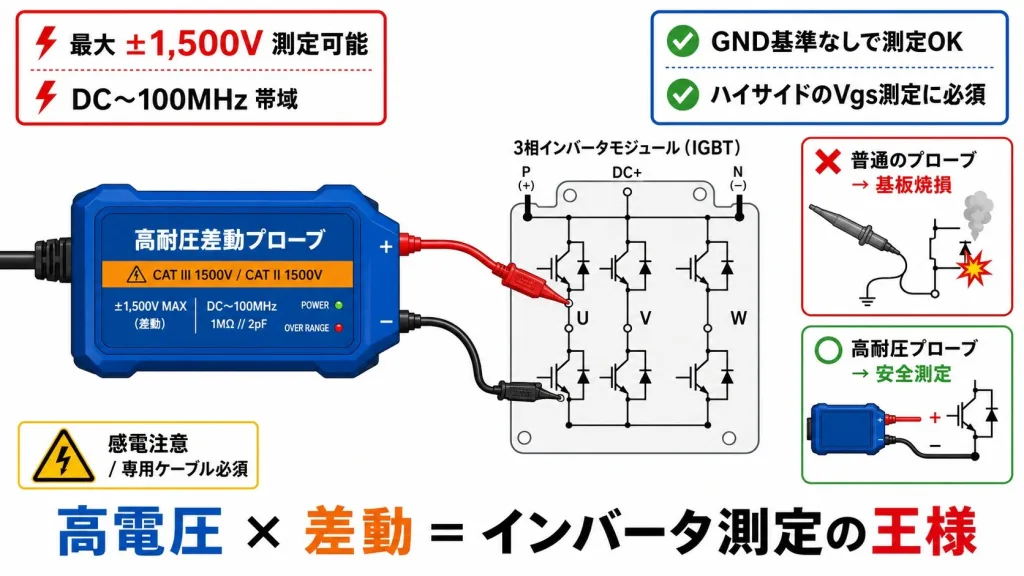

✅ インバータのU・V・W相間電圧
✅ 商用電源（AC200V〜400V）の波形
✅ 高速通信（USB、PCIe）の差動信号

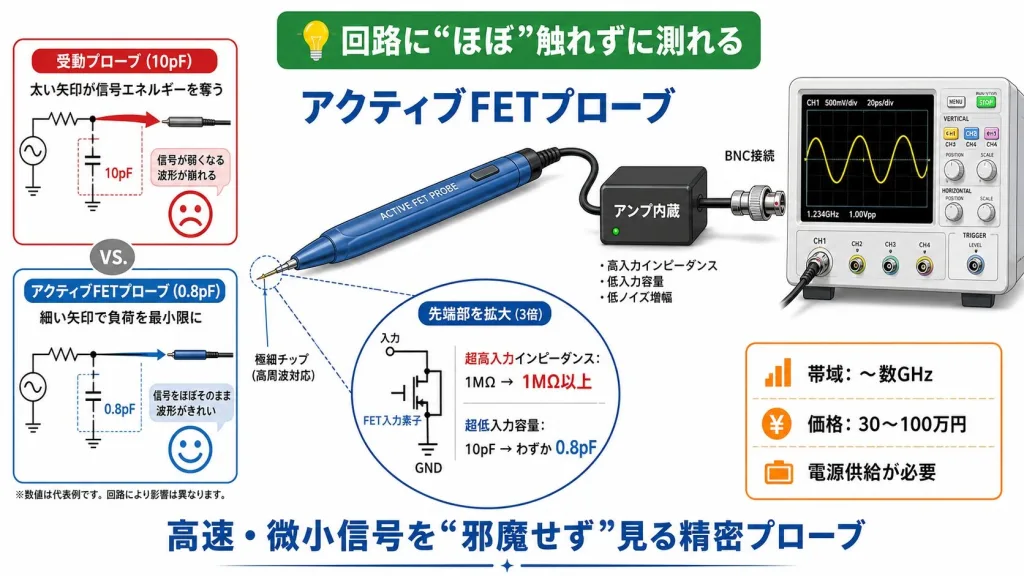

✅ 高速デジタル信号（クロック数百MHz以上）
✅ 微小なノイズ・小信号
✅ FPGAやCPUなどの内部信号
✅ RF回路（無線・通信）

⚠️ 注意
過電圧（最大入力を超える）で 一瞬で壊れます。1本数十万円のプローブが壊れると痛いので、必ず仕様を確認してから使ってください。

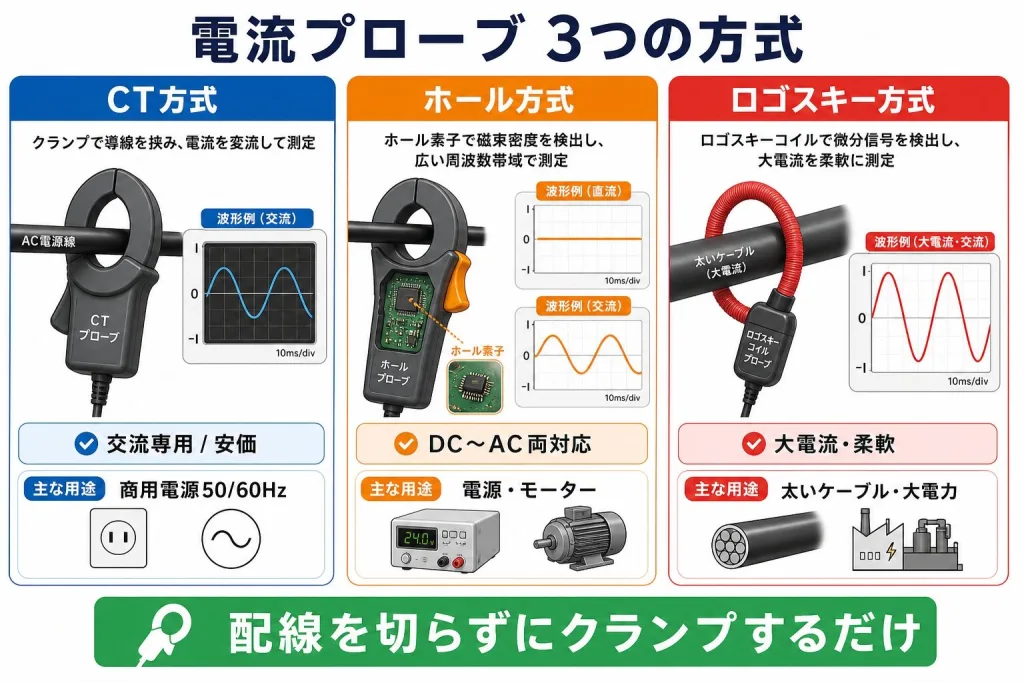

✅ スイッチング電源の入出力電流
✅ モーターの相電流（U・V・W）
✅ 突入電流の観測
✅ 効率測定（電圧×電流で電力計算）

💡 電流プローブの便利さ
配線にクランプするだけ＝回路を一切いじらず 電流が測れる。これは電圧プローブにはない大きなメリットです。電力測定をするなら必須。

✅ SiC・GaNデバイスの高速スイッチング波形
✅ EV・HEVのインバータ評価
✅ 大電力機器の高精度測定
✅ 普通の差動プローブでは見えない微細波形

💡 主力製品
Tektronix「IsoVu」、Keysight「N7000」シリーズなどが有名。大手メーカーの研究開発部門でなければなかなか見かけません。「こんなプローブもあるんだ」程度で覚えておけばOKです。

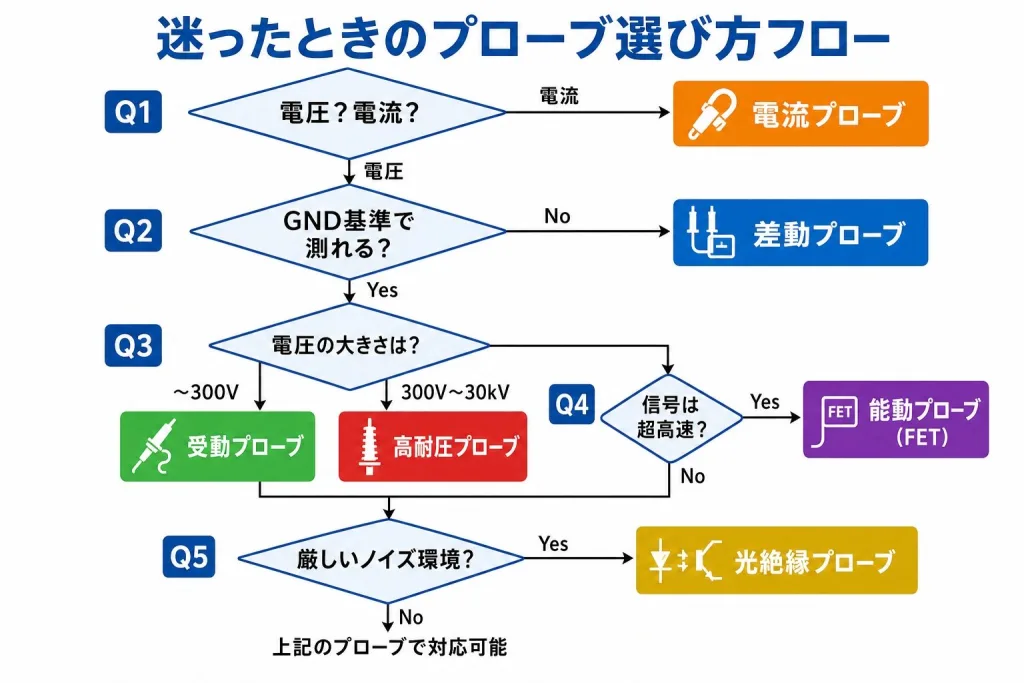

Q1. 電圧を測りたい？電流を測りたい？
　└ 電流 → 電流プローブ
　└ 電圧 → Q2へ

Q2. GND基準で測れる？
　└ Yes → Q3へ
　└ No（ハイサイド・2点間） → 差動プローブ

Q3. 電圧の大きさは？
　└ 300V以下 → 受動プローブ（10:1）
　└ 300V〜30kV → 高耐圧プローブ

Q4. 信号は超高速（数百MHz以上）？
　└ Yes → 能動プローブ（FETプローブ）
　└ No → 上記の選択でOK

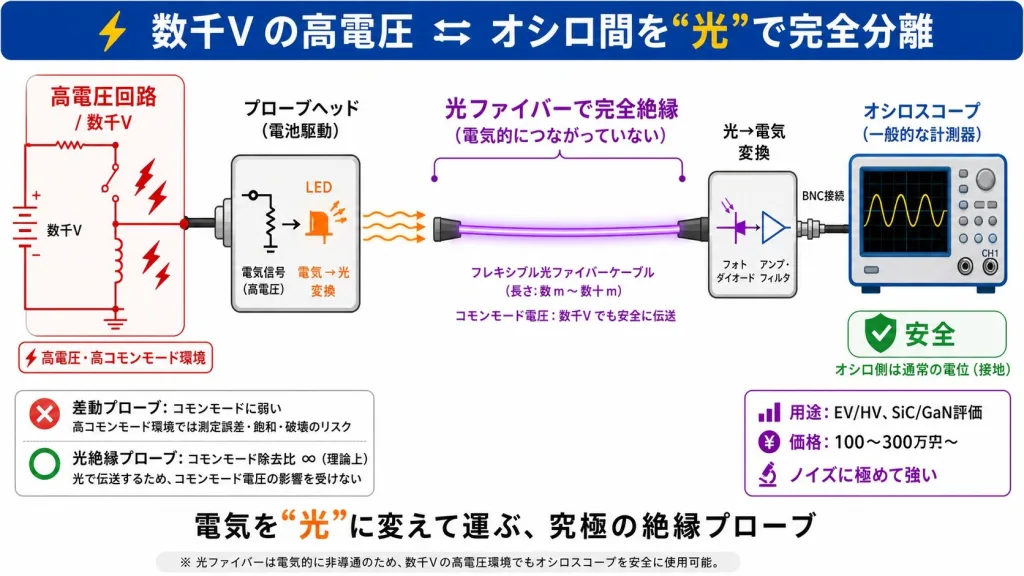

Q5. ノイズ環境が厳しく、精密測定が必要？
　└ Yes → 光絶縁プローブ（要相談）

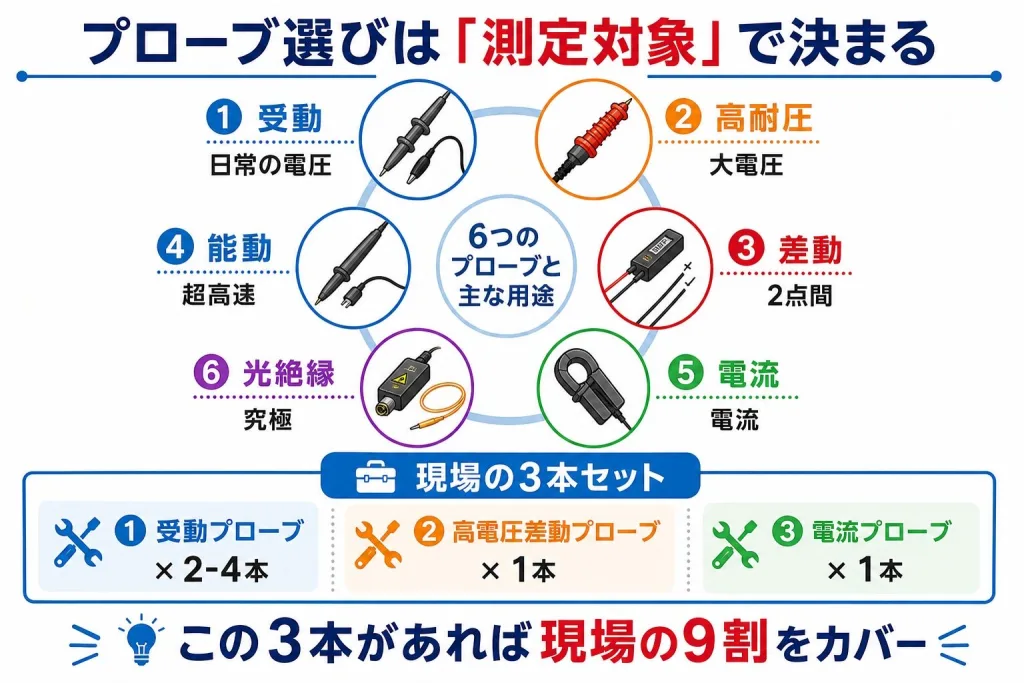

✅ 現場の3本セット
一般的な電子機器開発の現場では、以下の3本があれば9割の測定をカバーできます：
① 受動プローブ（10:1）× 2〜4本
② 高電圧差動プローブ × 1本
③ 電流プローブ × 1本

Q1. 「受動」と「能動」って何が違うのですか？

受動＝中身が抵抗・コンデンサだけ（電源不要）。
能動＝中身にトランジスタ（増幅器）が入っている（電源必要）。
能動の方が高性能ですが、価格も高く、過電圧で壊れやすいです。

Q2. 1:1プローブ（減衰なし）も存在するけど、いつ使う？

低電圧・低周波の小信号を測るとき限定です。減衰しないので画面に大きく映りますが、入力範囲が狭く、高周波で性能が悪化します。現代ではあまり使われません。

Q3. 同じ「差動プローブ」でも、高電圧用と低電圧用、どう違う？

高電圧差動は数百〜2000Vを安全に測るためのもの（パワエレ向け）。低電圧差動は数十V以下の高速差動信号（USB・PCIe等）を高精度で測るためのもの。用途が全く違います。

Q4. 高いプローブはレンタルできますか？

はい。レンテック、オリックス・レンテックなどの計測器レンタル会社で、差動プローブや電流プローブを月単位で借りられます。年に数回しか使わない高額プローブは、買わずに借りるのも賢い選択です。

✅ プローブは6種類に大別される
✅ 受動：日常使い、付属品。GND基準300Vまで
✅ 高耐圧：数千V以上の高電圧、GND基準のみ
✅ 差動：2点間電圧、ハイサイド測定の救世主
✅ 能動（FET）：超高速・微小信号、GHz帯対応
✅ 電流：配線を切らずに電流測定、3方式あり
✅ 光絶縁：最高性能、研究開発レベル
✅ 現場の3本セット：受動 + 高電圧差動 + 電流プローブ
