「プローブって、ただの黒い線でしょ？」
最初は、多くの人がそう思っています。
オシロの入力端子と回路を結ぶ 「ちょっと太い電線」 にしか見えませんよね。
では、ここでクイズです。
「そのプローブ、新品で買うといくらか知ってる？」
答えを聞くと、ひっくり返りそうになるはずです。
一番安いものでも 数千円、ちょっと良いやつは 数万円、
業務用の差動プローブともなれば 数十万円〜100万円 もするのです。
「ただのケーブル」が、なぜそんなに高いのか？
その答えは、プローブが 「精密な電子部品の塊」 だからです。

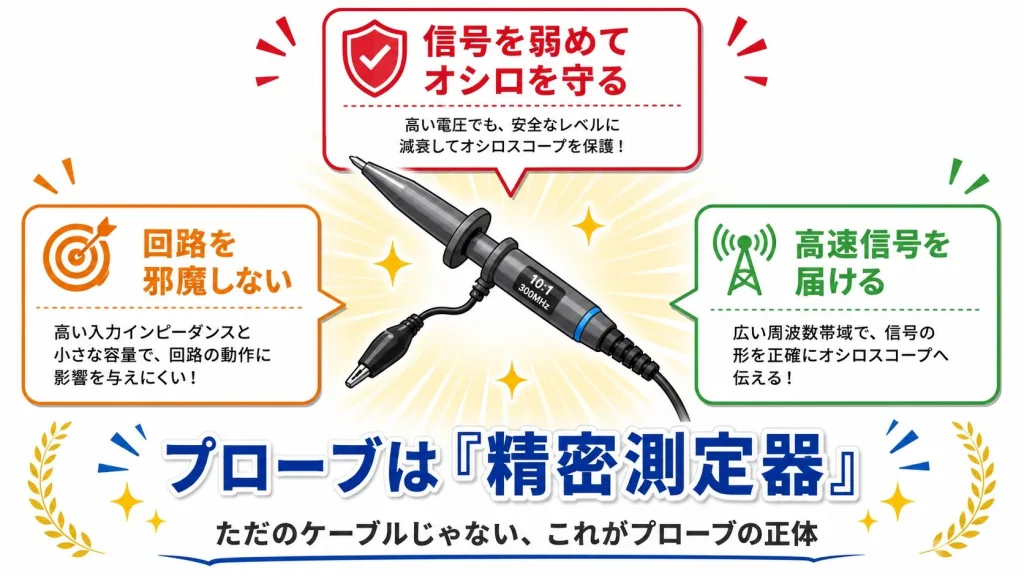

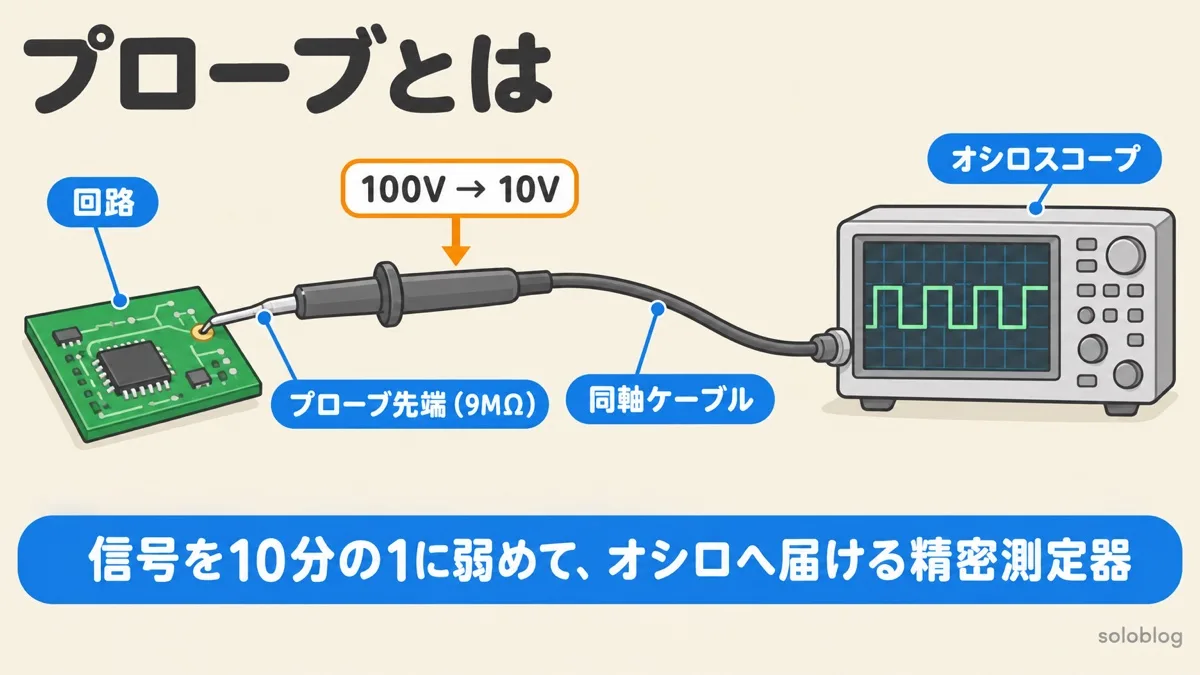

結論：プローブはケーブルではなく「精密測定器」

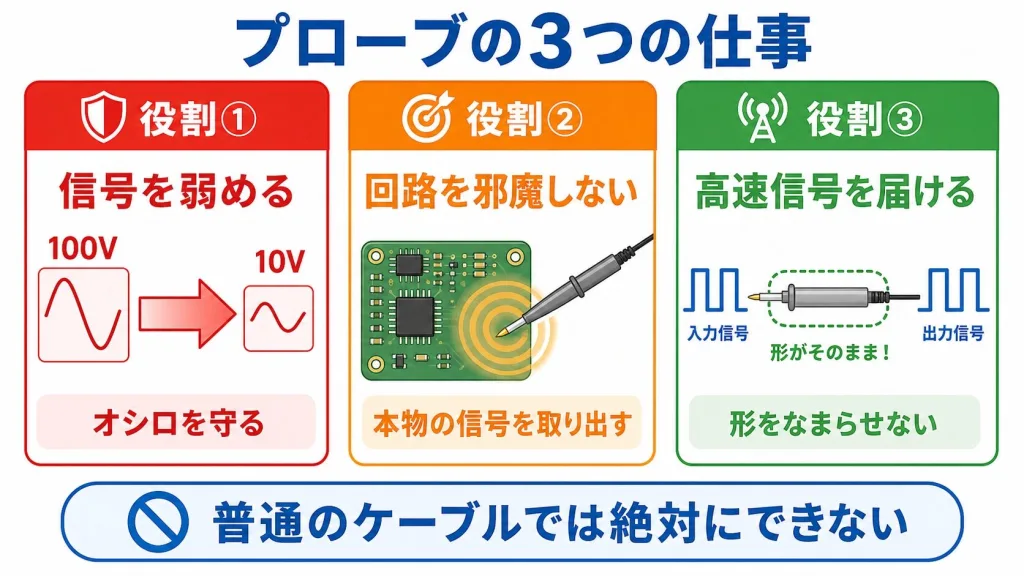

プローブには3つの役割がある
① 信号を弱めて、オシロを守る（減衰器の役割）
② 回路を邪魔しないで信号を取り出す（高インピーダンスの役割）
③ 高速信号をなまらせずに届ける（補償回路の役割）
普通のケーブルでは、この3つは絶対にできません。だから プローブが必要 なのです。
ひとつずつ、絵で見ていきましょう。
プローブの中身を解剖してみる

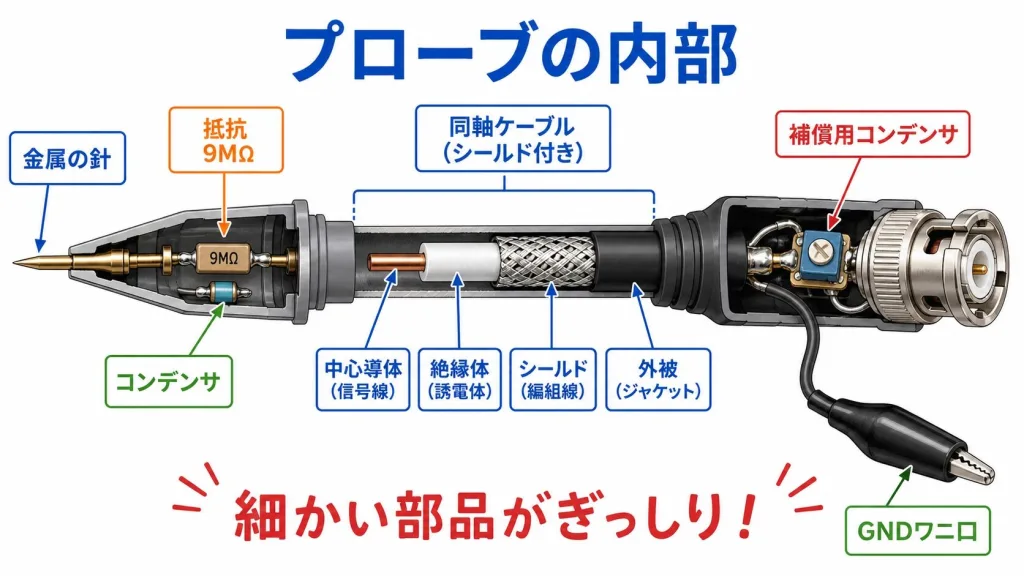

まず、プローブの中に何が入っているか見てみましょう。一番よく使われる 「10:1パッシブプローブ」（10倍プローブ）の中身です。
プローブ先端には…
・抵抗（9MΩ）：信号を弱めるための部品
・小さなコンデンサ：高速信号を綺麗に通すための部品
・金属の針：回路に押し当てる部分
ケーブル部分には…
・同軸ケーブル：外側がシールドされていて、外部ノイズを防ぐ
オシロ側の根本には…
・補償用のコンデンサ：オシロとの相性を調整する部品（後で重要）
普通のケーブルとは比べ物にならないくらい、細かい部品がぎっしり詰まっている のです。
だから高い
たとえばオシロが新品で50万円。それに付いてくる標準プローブだけで 1本2〜3万円 します。プローブはそれ単体で立派な測定器なのです。
役割①｜信号を「10分の1」に弱めてオシロを守る
プローブの一番大事な役割が、信号を弱める こと。意外ですよね、わざわざ信号を弱めるなんて。
でも、これには大事な理由があります。
理由：オシロは大きな電圧が苦手
オシロの入力端子には、「最大○○Vまで」という上限があります。普通のオシロは ±400V程度まで。これを超えると壊れます。
そこで、プローブの中で 信号を10分の1に縮めてから、オシロに送るのです。

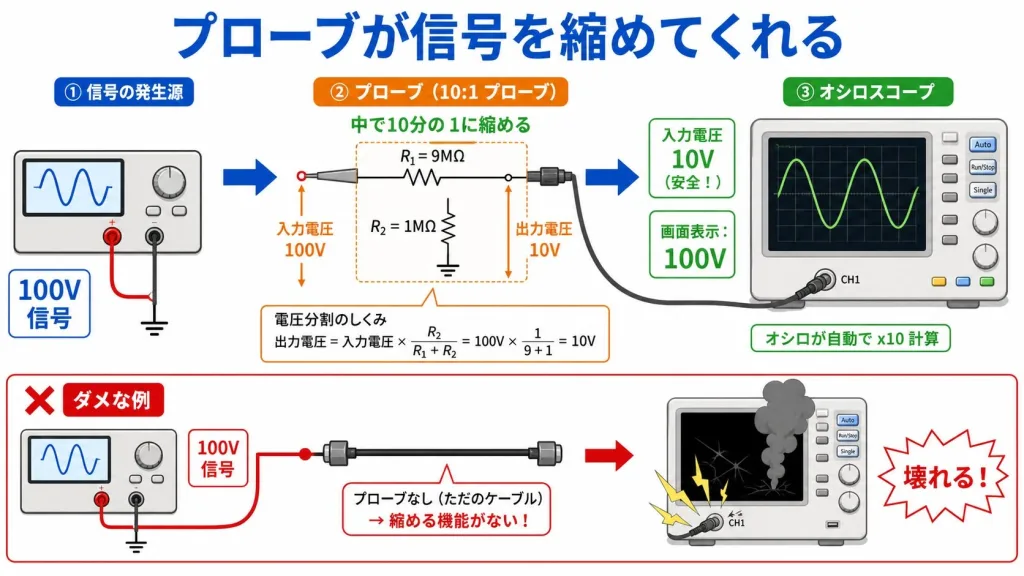

例：100Vの信号を測りたい
普通のプローブ（10:1）使用
→ プローブ内部で100V → 10V に縮小
→ オシロには10Vが入る（安全！）
→ オシロは「これは10倍プローブだな」と認識し、画面には100Vと表示
× ケーブル直結だったら
→ 100Vがそのままオシロに入る
→ オシロの入力回路が破損する危険！
○ つまり
プローブは「大きい信号も安全に測れるようにする減衰器」の役割を持っています。「10:1」「100:1」とは、信号を10分の1や100分の1に縮める比率を表しているのです。
役割②｜回路に「触れずに」信号を取り出す
次に大事なのが、回路を邪魔しないこと。これも初心者にはピンとこない話なので、たとえ話で説明します。
たとえるなら…

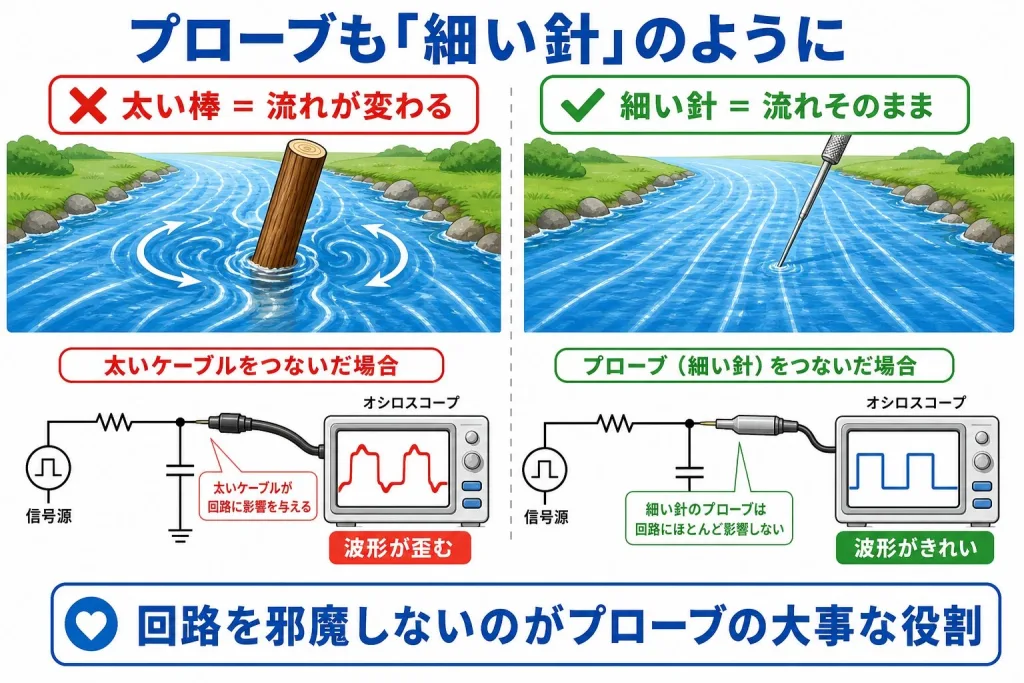

川の流れの速さを測りたいとき、
川の中に 太い棒を突っ込む と、その棒が水の流れを邪魔して、本来の速さと違う流れになってしまいます。
でも 細い針 でそっと触れるだけなら、ほとんど流れに影響しません。
電気の世界も同じ。プローブが回路を邪魔すると、測定したい信号自体が変わってしまうのです。
プローブが邪魔しないための工夫
プローブは、回路から見て 「ほとんど見えない存在」 になるように設計されています。具体的には：
- 抵抗が大きい（=電気を吸い取らない、9MΩ以上）
- 静電容量が小さい（=信号の形を変えない、十数pF以下）
普通のケーブルだとこれが実現できず、繋いだ瞬間に 回路が止まる、信号が変わる ことがあるのです。
よくある例：プローブを繋いだら回路が動いた
「動かない回路」をオシロで調べようとプローブを当てた瞬間に、回路が突然動き出すことがあります。
原因は、プローブを当てると本来の回路の状態が変わってしまったから。
これを「プローブ効果」と呼びます。良いプローブほど、この効果が小さくなるよう設計されています。
役割③｜高速信号を「なまらせず」に届ける
3つ目の役割が、高速で変化する信号を、形を崩さずにオシロに届けること。

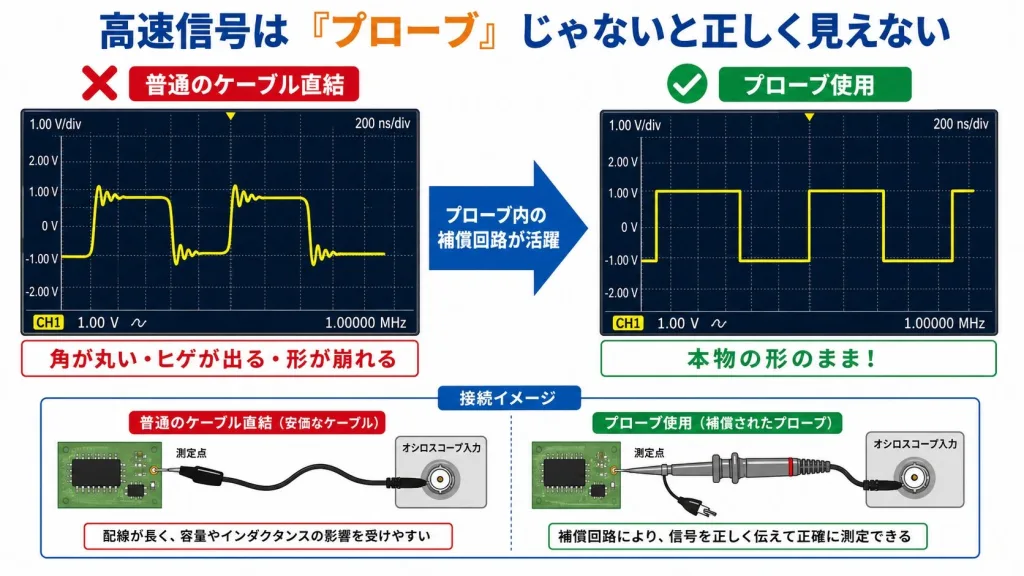

電気の信号は、長い線を通ると 形がなまって（ぼやけて） しまう性質があります。特に「カクカクした波（四角い波）」は、長い線を通ると角が丸くなってしまうのです。
普通のケーブルで信号を伝えると
・ケーブルの長さや種類で信号が変わる
・四角い波の角が丸くなる
・小さなヒゲ（リンギング）が出る
・本物と違う波形が見えてしまう
プローブを通すと
・内部の補償回路が「なまり」を打ち消す
・四角い波もそのままの形でオシロに届く
ここで重要なのが、プローブの根本にある 「補償用のコンデンサ」。これを正しく調整しないと、せっかくのプローブも本領を発揮できません（次以降の記事で詳しく解説します）。
ここがプローブの「賢さ」
プローブとオシロは 2人3脚のチーム。プローブ単体ではなく、「このオシロとペアで使うことで一番いい性能が出る」よう設計されています。だから純正プローブが推奨されるのです。
ここまでの内容で「プローブの大事さ」が分かったところで、改めて事故防止の話も復習しておくと安心です： オシロのGNDは電源と繋がっている！知らずに使うと基板が燃える話 →
「ケーブル直結」がダメな本当の理由
ここまで読んで、「普通のケーブルで繋いだらどうなるの？」と気になりますよね。実際に起きるトラブルをまとめます。
| ダメな理由 | 起きるトラブル |
|---|---|
| 信号を弱める仕組みがない | 大きな電圧をかけるとオシロが壊れる |
| 回路を邪魔してしまう | 本物と違う波形が見える、回路が止まる |
| 高速信号がなまる | 四角い波の角が丸く、リンギングが出る |
| 外部ノイズに弱い | 関係ないノイズが波形に乗ってしまう |
結論
プローブを「使わない」「適当な代用品で済ます」ことは、測定の精度を捨てる ことと同義です。良い測定をしたければ、良いプローブを使う。これに尽きます。
プローブにはいろんな種類がある
ここまでで 「プローブは精密測定器である」 ことが分かりました。
そして実は、プローブにも たくさんの種類 があります。測りたい信号の種類によって、使い分ける必要があるのです。

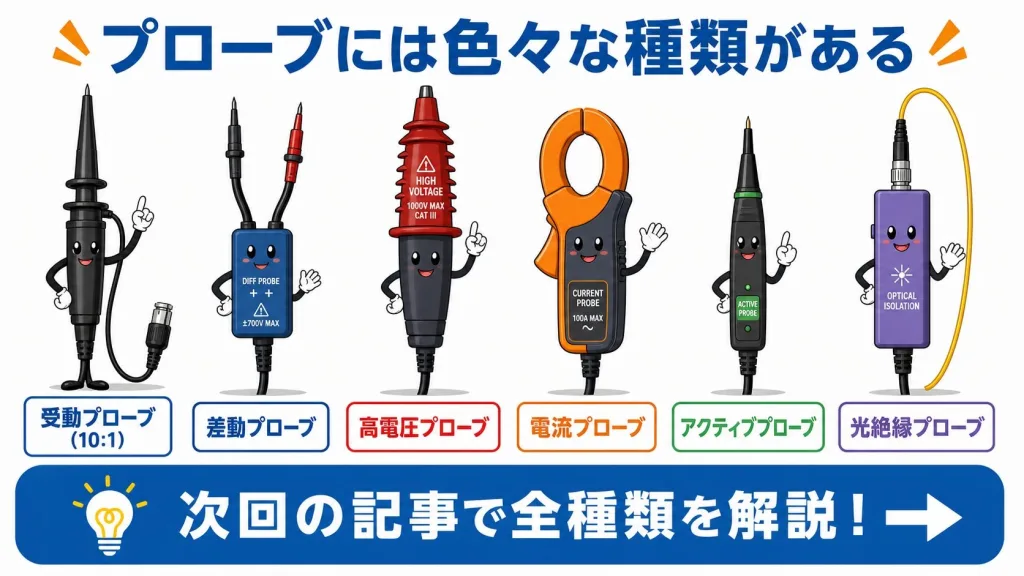

プローブの主な種類
・受動プローブ（10:1パッシブ）：一番よく使う、基本のプローブ
・差動プローブ：プラスマイナス2点間の電圧を測る
・高電圧プローブ：1000Vなど大きな電圧を測る
・電流プローブ：電流（アンペア）を測る
・アクティブプローブ：高速・低容量の信号を測る
・光絶縁プローブ：完全に絶縁された測定
…など
これらの違いと使い分けについては、次回の記事「プローブの種類完全マップ」 で全種類を整理して解説します。
よくある質問
Q1. プローブはオシロに付いてくるんですか？
新品オシロを買うと、たいてい 標準プローブが2本くらい付属 してきます。これだけで普通の測定はできます。ただし、高電圧や差動測定をしたい場合は、別途専用プローブを買う必要があります。
Q2. 安いプローブと高いプローブ、何が違うのですか？
主な違いは 「対応できる周波数の上限」と「精度」です。安いプローブは50MHzくらいまでしか正確に測れませんが、高いプローブは数GHzまで正確に測れます。自分が測りたい信号の周波数で必要な性能が変わります。
Q3. プローブはオシロのメーカーが違っても使えますか？
基本的には使えますが、純正プローブを使うのが一番安全で正確です。他社製プローブだと、自動倍率認識ができなかったり、補償調整が必要だったりします。
Q4. プローブは消耗品ですか？
丁寧に扱えば 10年以上は普通に使えます。ただし、先端の針が折れたり、ケーブルが断線したり、過電圧で内部部品が壊れたりすると、買い替えが必要です。ワニ口クリップなどの付属品は単品で買えるので、なくしても安心です。
まとめ
○ プローブは「ただのケーブル」ではなく 精密な電子部品の塊
○ 役割①：信号を弱めて（例：10分の1）オシロを守る
○ 役割②：回路を邪魔せずに信号を取り出す（高インピーダンス）
○ 役割③：高速信号をなまらせずに届ける（補償回路）
○ ケーブル直結はオシロ破損・波形誤認の原因
○ 種類によって使い分けが必要（次回の記事で詳しく解説）
プローブはオシロと並ぶ 「もう一つの主役」です。良い波形を撮るには、良いオシロだけでなく、良いプローブと使い方の知識が欠かせません。次の記事では、プローブの全種類を一望できる「完全マップ」を紹介します。
