- スイッチング波形に、立ち上がりのあとにビヨンビヨンと揺れる「リンギング」が出る
- このリンギングが回路の本物の不具合なのか、測定のせいなのか判断できない
- 対策しようにも、何が原因かわからず手が出せない
- 波形にリンギングが出る原因（2種類ある）
- 配線インダクタンスとプローブGNDの「共犯関係」とは何か
- 本物のリンギングと「見かけ上の偽物」を見分ける方法
波形にリンギングが出る原因は2つあります。1つは回路本来のリンギングで、配線インダクタンスと寄生容量がLC共振して起こります。もう1つは「見かけ上のリンギング」で、プローブの長いグランドリード（ワニ口）のインダクタンスとプローブの入力容量が共振して生まれる、測定が作り出した偽物です。グランドリードを短くするだけで消えるリンギングは、後者の偽物です。
目次
そもそもリンギングとは？「電気の揺れ戻し」
リンギングとは、信号が急に変化したあと、波形がビヨンビヨンと揺れて、だんだん落ち着いていく現象です。「減衰振動」とも呼ばれます。鐘（ベル）を叩くと「リーン」と鳴って徐々に消えていく、あの感じに似ているので「リンギング（rinGing＝鳴り響く）」と呼ばれます。
電気の世界では、コイル成分（L）とコンデンサ成分（C）が組み合わさると、電気が行ったり来たり揺れる「LC共振」が起こります。これがリンギングの正体です。スイッチング電源やパワエレ回路は、電圧・電流が一瞬で大きく変化するため、リンギングが起きやすい環境です。

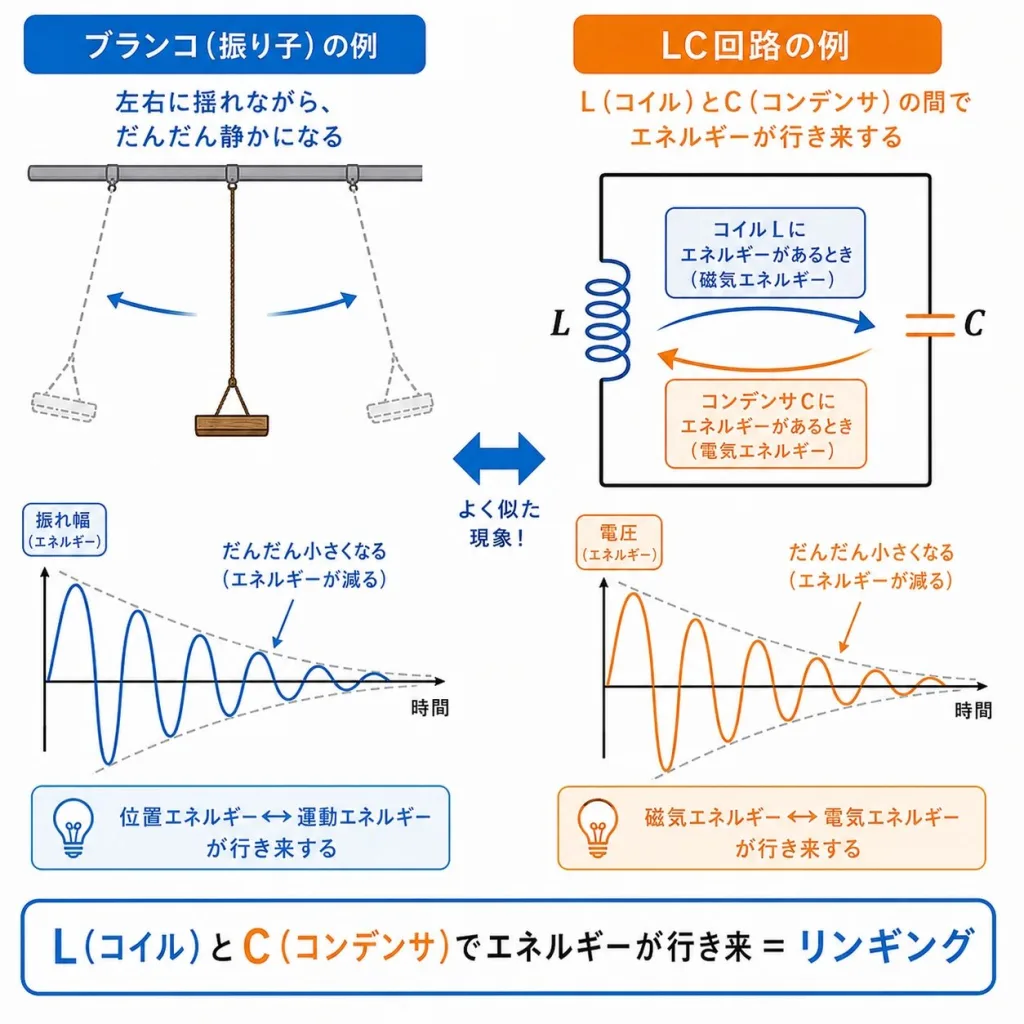

ブランコを一度強く押すと、しばらく揺れてから止まりますよね。電気もL（コイル）とC（コンデンサ）があると、エネルギーが両者を行き来して「揺れ」が生まれます。それがリンギングです。
原因①回路本来のリンギング｜配線インダクタンスの仕業
1つ目は、回路そのものが持つ本物のリンギングです。犯人は、回路図には描かれていない「寄生成分」です。

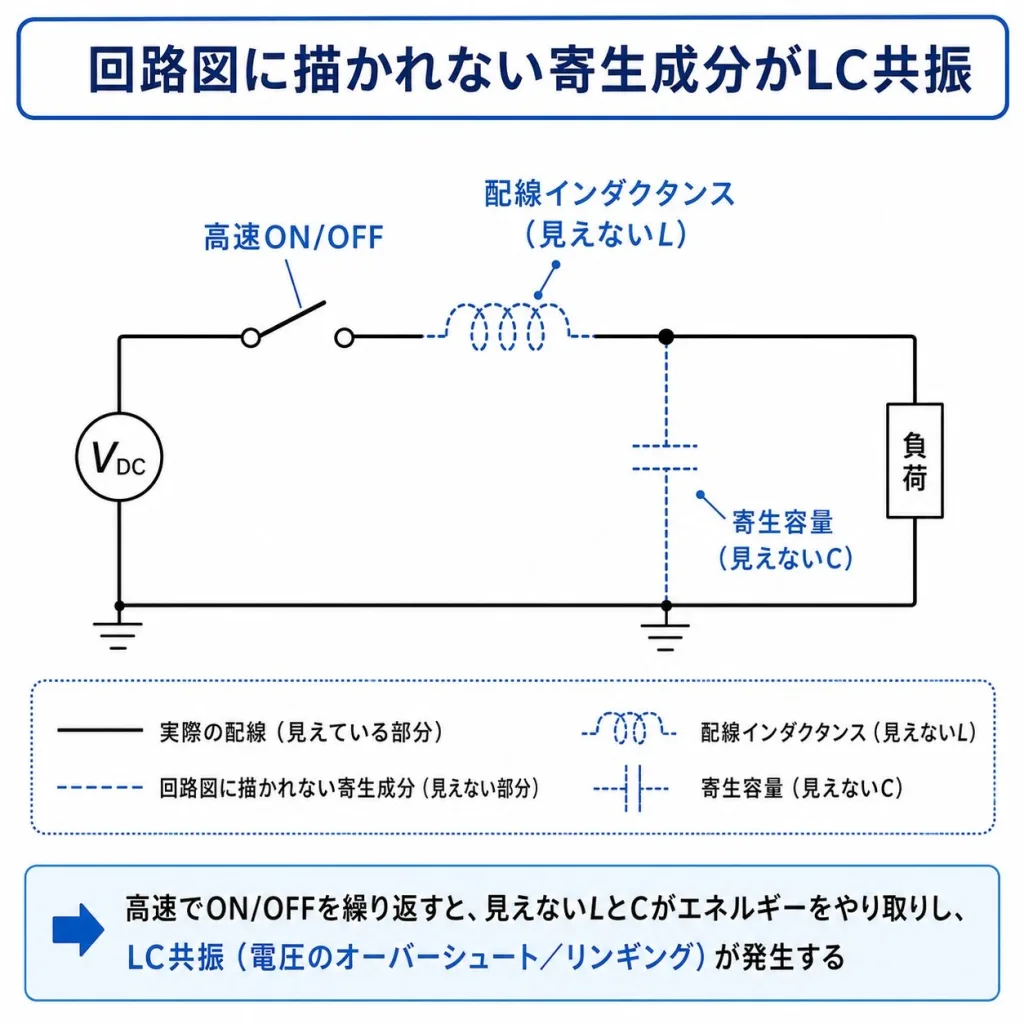

どんな配線にも、ごくわずかにコイルのような性質（配線インダクタンス）があります。また部品や配線の間にはコンデンサのような性質（寄生容量）もあります。これらは設計図には現れませんが、確かに存在します。スイッチが高速でON/OFFすると、この配線インダクタンスと寄生容量がLC共振し、本物のリンギングが発生します（出典：ROHM「リンギングとは？」）。
この本物のリンギングは、サージ電圧やノイズの原因になるため、スナバ回路などで対策します。配線インダクタンスとサージの関係は 配線インダクタンスとサージの関係｜L×dI/dtがすべてを決める で詳しく解説しています。
原因②見かけ上のリンギング｜プローブGNDが犯人
そして、初心者がもっともハマるのが2つ目、「測定が作り出した偽物のリンギング」です。これは回路には存在せず、プローブの当て方が原因で生まれるものです。
犯人はプローブの長いグランドリード（ワニ口クリップのコード）です。この細長いリードにも配線インダクタンスがあります。そしてプローブの先端には入力容量があります。つまり長いグランドリード（L）とプローブの入力容量（C）が、もう一つのLC共振回路を作ってしまうのです（出典：日経クロステック「オシロのリンギングを抑える裏ワザ」）。
これが「共犯関係」の正体
タイトルにある「配線インダクタンスとプローブGNDの共犯関係」とは、まさにこれです。回路側の配線インダクタンスだけでなく、プローブのグランドリードのインダクタンスまでもが共振に加担し、本来より派手なリンギングを画面に映し出すのです。グランドリードが長いほど、この偽リンギングは大きくなります。

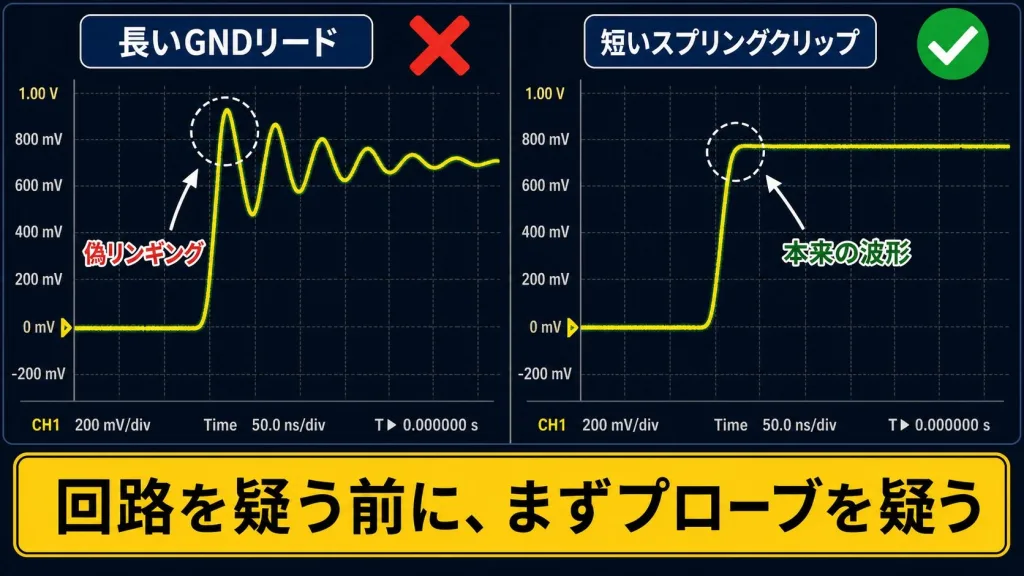

スイッチング波形に派手なリンギングが出て、スナバ回路の不良を疑いました。ところが、グランドリードのワニ口をやめて、プローブ先端の短いスプリングクリップ（バネ）に替えた途端、リンギングがほぼ消えました。原因は回路ではなく、長いグランドリードだったのです。危うく問題ない回路を「不良」と判定するところでした。
グランドリードを短くすべき理由は グランドリードを短くする理由｜ワニ口の罠 で詳しく解説しています。
本物のリンギング？見分ける簡単テスト
「このリンギングは回路の本物か、測定の偽物か」を見分けるのは、実はとても簡単です。次のテストをしてみてください。

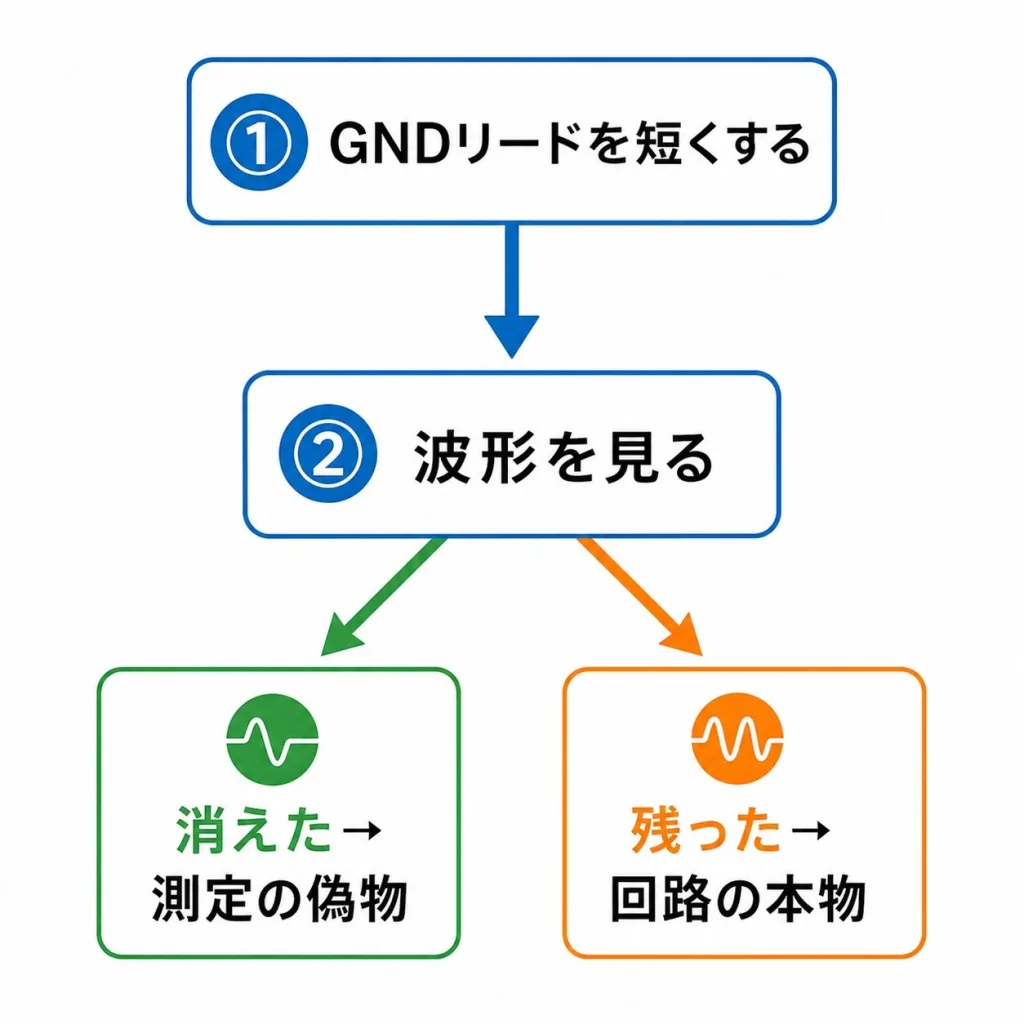

グランドリードを短くしてみる：長いワニ口リードを外し、プローブ先端の短いスプリングクリップ（バネ）に替える。GND接点を測定点のすぐ近くにとる。
波形の変化を見る：リンギングが大きく減った／消えたら、それは「見かけ上の偽物」だった証拠。
残ったら本物：短くしても変わらず残るリンギングは、回路本来のもの。スナバ回路などで対策する。
リンギングを見たら、まず「回路を疑う前にプローブを疑う」。グランドリードを短くしてから判断するのが、無駄な回路改造を防ぐ近道です。
リンギングの対策｜偽物と本物で分ける
見かけ上（測定側）の対策
- グランドリードを短くする（スプリングクリップを使う）
- GND接点を測定点のすぐ近くにとる
- ループ面積を最小にする
本物（回路側）の対策
- スナバ回路で振動を吸収する
- 配線を短くしてインダクタンスを減らす
- ゲート抵抗でスイッチング速度を調整する
まずは測定側を疑い、それでも残るなら回路側を対策する。この順番が大切です。本物のリンギングを吸収するスナバ回路は スナバ回路とは？サージ電圧を吸収する仕組み で解説しています。
もう一歩深く｜ループ面積がカギ
なぜグランドリードが長いとリンギングが増えるのか、もう一歩だけ深掘りします。キーワードは「ループ面積」です。

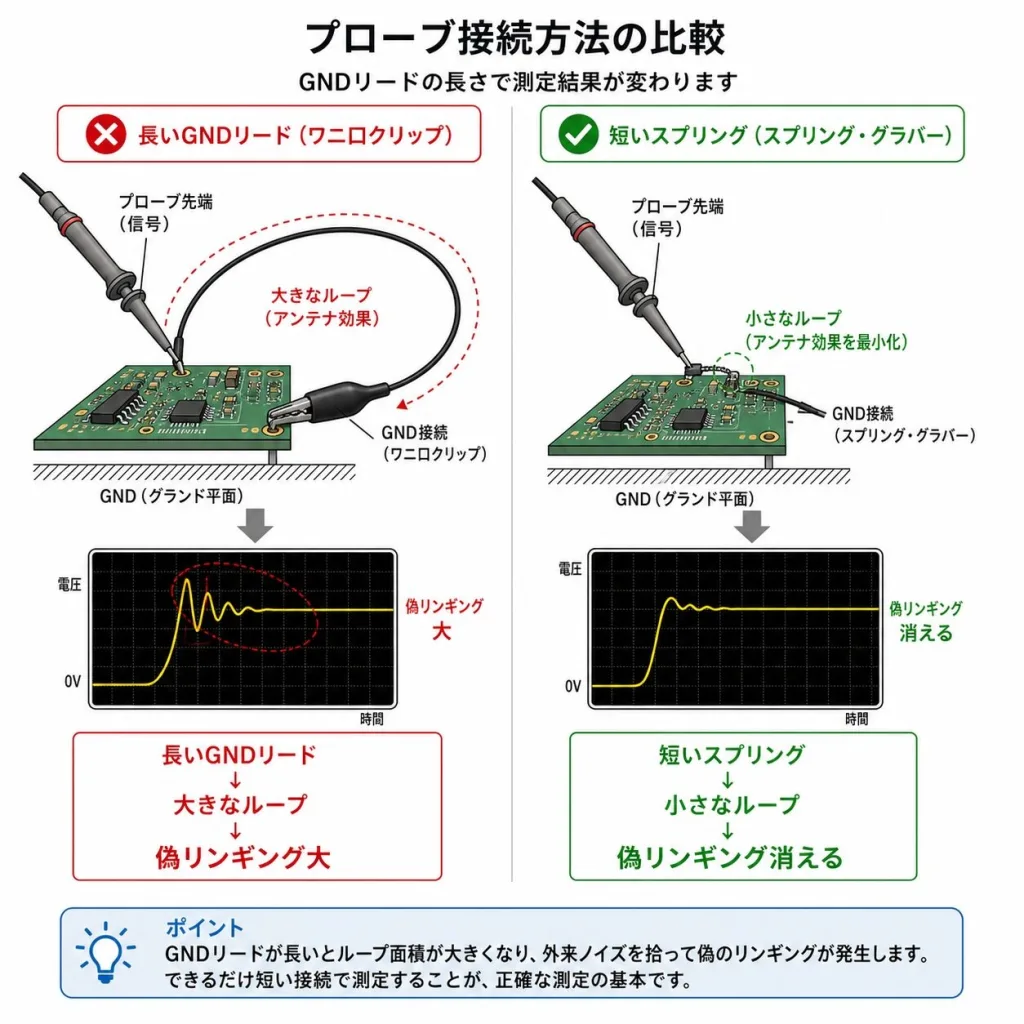

プローブの先端と長いグランドリードは、信号が通る「行き」と「帰り」の道を作ります。グランドリードが長いと、この行き帰りが囲む輪っか（ループ）の面積が大きくなります。ループ面積が大きいほどインダクタンスが大きくなり、共振しやすくなる＝リンギングが大きくなるのです（出典：OWON「波形が乱れる理由」）。
逆に、短いスプリングクリップでGNDをすぐ近くにとれば、ループ面積はぐっと小さくなり、インダクタンスも減って、偽リンギングが消えます。「グランドリードは短く」が鉄則なのは、このループ面積を小さくするためなのです。
ループ面積とノイズの関係は そもそもノイズとは何か？ でも触れています。測定でも回路設計でも、ループ面積を小さくするのは共通の鉄則です。
よくある質問（FAQ）
まとめ
- リンギングは、コイル成分（L）とコンデンサ成分（C）のLC共振で起きる「電気の揺れ」。
- 原因①：回路本来のリンギング（配線インダクタンス＋寄生容量）。
- 原因②：見かけ上のリンギング（長いグランドリード＋プローブ容量）。これが共犯。
- 見分け方は簡単。グランドリードを短くして、消えれば偽物・残れば本物。
- 鉄則は「回路を疑う前にプローブを疑う」。グランドリードは短く。
派手なリンギングを見ても、すぐ回路を改造してはいけません。まずグランドリードを短くする。それだけで、無駄な作業と誤判定を防げます。これが現場の罠を回避する第一歩です。
