ちょっと待ってください。
オシロを使うとき、あの黒いワニ口クリップ、なんとなく「近くの金属」とか「適当な部品の足」に挟んでいませんか？
実はその「なんとなく」が、ある日突然「バチッ」という火花とともに、基板を黒焦げにする原因になるんです。
この記事では、なぜそんなことが起きるのか、何がそんなに危険なのかを、図と「現場でよく起きるシチュエーション」を使って、できるだけわかりやすくお話しします。読み終わるころには、もう同じ事故は絶対に起こさなくなるはずです。
受動プローブの黒いワニ口クリップは、見た目はただのクリップですが、実はオシロ本体 → 電源コード → コンセントの大地アースまで全部つながっています。だから「0Vではない場所」にこのワニ口を繋いだ瞬間、コンセント経由で大電流がドカッと流れ、基板が焼けます。特にハイサイドMOSFETのソースのような場所には、絶対にワニ口を繋いではいけません。
そもそも、あの黒いワニ口クリップって何者？
オシロのプローブには、先っぽの「針みたいなところ」と、そこから垂れ下がっている「黒いワニ口クリップ」がついていますよね。あれ、なんのためにあるかご存知でしょうか？
答えを言うと、あれは「ここを0Vとして測ってください」とオシロに教えるための基準点です。

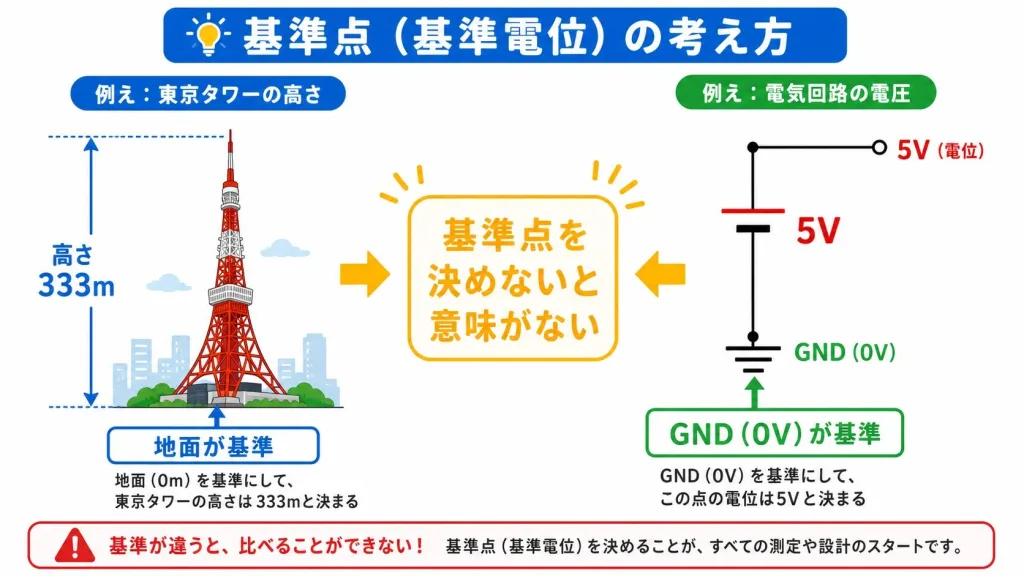

電圧って、必ず「どこを基準にしているか」を決めないと測れません。たとえば「東京タワーの高さは333m」と言うとき、それは「地面から測って333m」という意味ですよね。地球の中心から測ったらもっと高くなる。基準点を決めないと、高さも電圧も意味を持たないんです。
オシロも同じで、「ここが0Vだよ」という基準点を教えてあげる必要があります。それを伝えるのが、あの黒いワニ口クリップというわけです。
つまり、ワニ口クリップを挟んだ場所が「オシロにとっての0V」になります。ここをどこに挟むかで、測定結果が全部変わる──というよりも、最悪の場合、基板が燃えます。
衝撃の事実：あのワニ口、実はコンセントまでつながっています
ここからが本題です。あの黒いワニ口クリップ、見た目はただの小さなクリップですが、中を辿っていくとビックリするほど遠くまでつながっています。

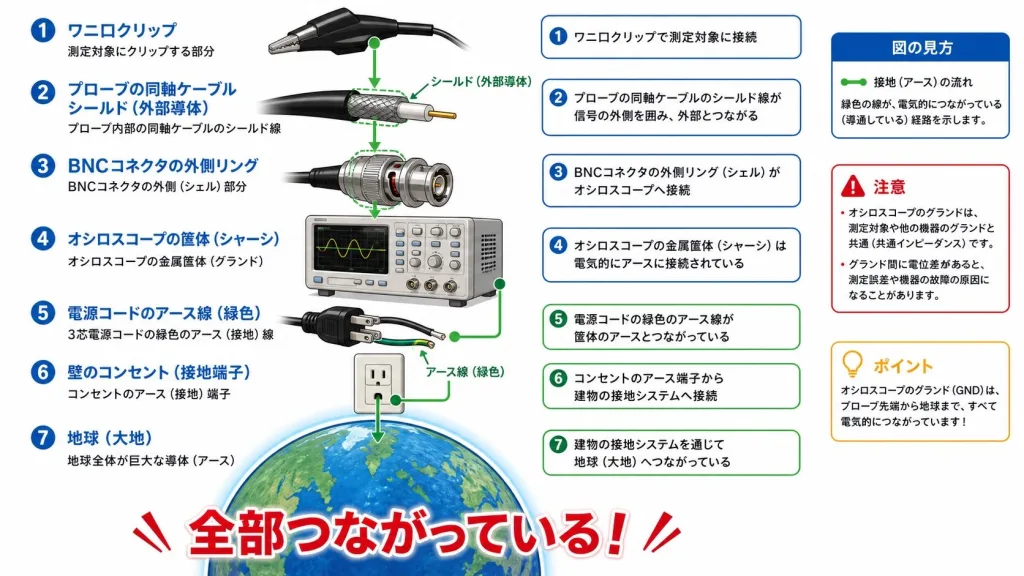

順番に辿ってみましょう。
ワニ口クリップ
同軸ケーブルの外側の網（シールド）
オシロのBNCコネクタの外側
オシロ本体の金属シャーシ（外側のケース）
電源コードのアース線（緑か緑黄の線）
コンセントのアース端子
建物の大地アース（地球！）
そう、地球までつながっているんです。これを電気の世界では「大地アース」とか「フレームグランド」と呼びます。

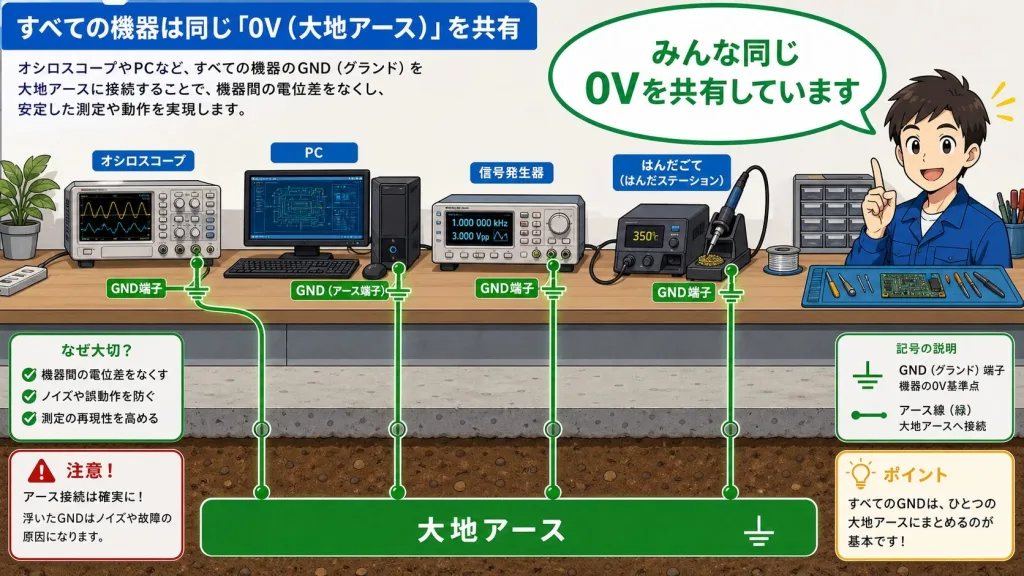

さらに重要なポイント。同じコンセントから電源を取っている機器は、全部この大地アースを共有しています。つまり、あなたのオシロの黒いワニ口は、隣の人のPCのアースとも、実験室の他の機械のアースとも、全部つながっているということです。
この「全部つながっている共通の0V地点」のことを、英語で「共通GND（コモングランド）」と呼びます。受動プローブのワニ口は、この共通GNDに直結している、というのが今日いちばん大事なポイントです。
プローブの中身がどうなっているのかを先に知っておくと、GND問題の理解がさらに深まります。
じゃあ何が問題なの？基板が焼ける「その瞬間」を再現してみる
「ワニ口がアースとつながっているのは分かった。で、それの何が問題なの？」と思いますよね。
ここからが核心です。具体的なシチュエーションで考えてみましょう。
シチュエーション：ハイサイドMOSFETのVgsを測りたい
たとえば、24V電源で動くハーフブリッジ回路があったとします。上側のMOSFET（これを「ハイサイドMOSFET」と呼びます）のゲート電圧を測ろうとしたとしましょう。
このとき、ゲートとソースの間の電圧（Vgs）が知りたいので、初心者が真っ先にやりがちなのは：

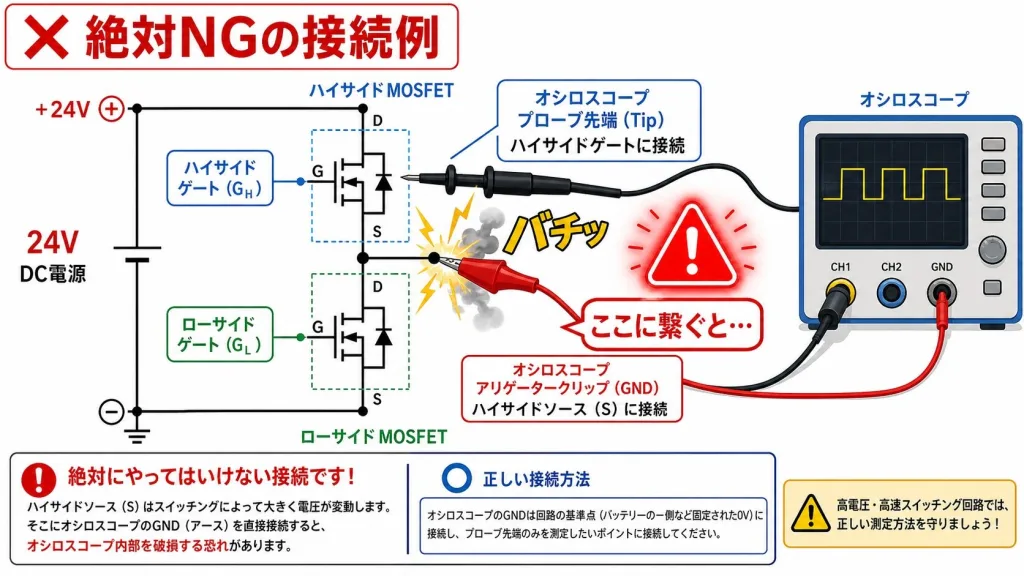

× やってしまいがちな、超危険な接続
・プローブの針 → ハイサイドMOSFETの「ゲート」へ
・ワニ口クリップ → ハイサイドMOSFETの「ソース」へ
理屈で言えば、これで「ゲート − ソース」の電圧が見えるはず。間違ってないように思えますよね？
ですが、これをやった瞬間に何が起きるか。
「バチッ！」
一瞬の火花。煙。焦げた匂い。
MOSFETかシャント抵抗、もしくはパターンが黒焦げになって、回路が動かなくなる。
隣の先輩が「あ〜……」と呆れた顔で振り返る。
これは現場で起こりがちな、典型的な事故です。なぜこうなるのか、次のセクションで解説します。
なぜ焼けるのか？「ワニ口がショート線になる」恐怖

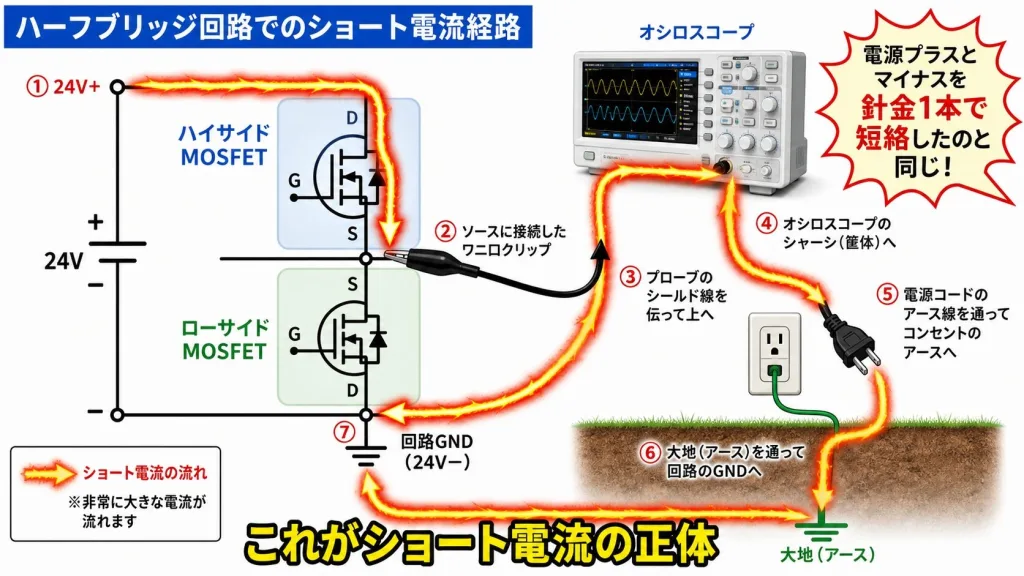

さっきの危険な接続で何が起きていたか、ゆっくり追いかけてみましょう。
ハイサイドMOSFETのソースは、回路が動いている瞬間によっては24Vになっています（上側がONのとき）。一方、オシロのワニ口クリップは、さっきお話したとおり大地アースと同じ0Vです。
このワニ口を、24Vになっているソース端子に挟むと、何が起きるか──
起きていること
回路の24Vの場所と、地球（0V）が、たった1本の細いワニ口クリップとケーブルで直結されてしまう。
→ 24Vの電源から見ると、これは「電源プラスとマイナスを針金1本でショートさせた」のと同じ状態。
→ 電源は「あれっ、抵抗ゼロ？じゃあめちゃくちゃ電流流せる！」と、数A〜数十Aの大電流を流す。
→ 電流の通り道（プローブのGND線、基板のパターン、シャント抵抗、MOSFETなど）の中でいちばん弱い部分が真っ先に焼け落ちる。

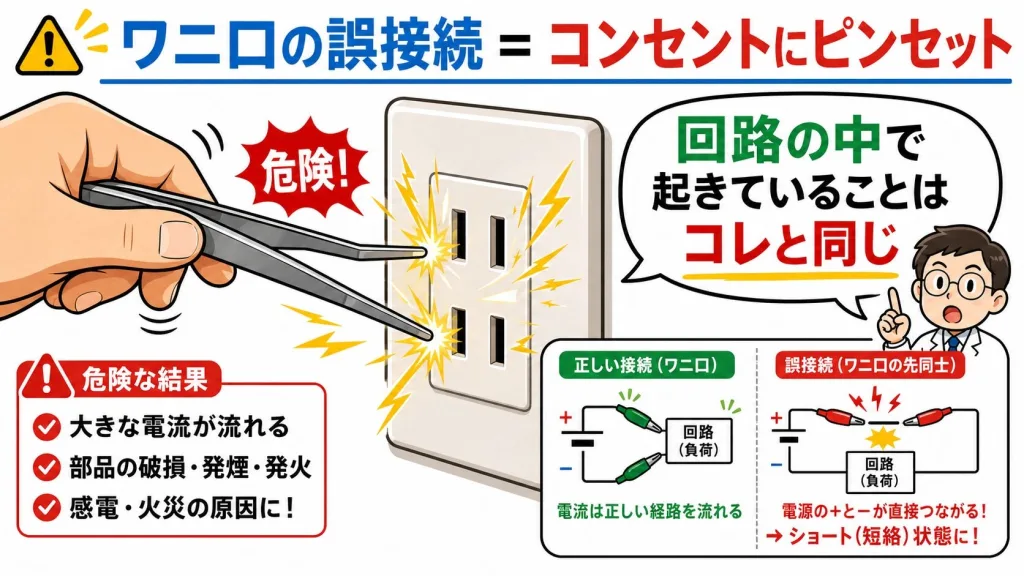

わかりやすいたとえで言うと、「家のコンセントの穴に、ピンセットの両端を突っ込んだ」みたいなものです。当然、ピンセットは赤熱して曲がるか、ブレーカーが落ちるか、もっと悪いことが起きますよね。それと同じことが、回路の中で起きているわけです。
これが「ワニ口が共通GNDだから起きる事故」の正体です。「測定するつもり」が、「ショート回路を作るつもり」に変わってしまったわけですね。
じゃあワニ口はどこに繋げばいいの？「回路のGNDだけ」が答え
ここまで読んで、「えっ、じゃあワニ口どこに繋げばいいの…？」と不安になったかもしれません。安心してください。ルールはとてもシンプルです。

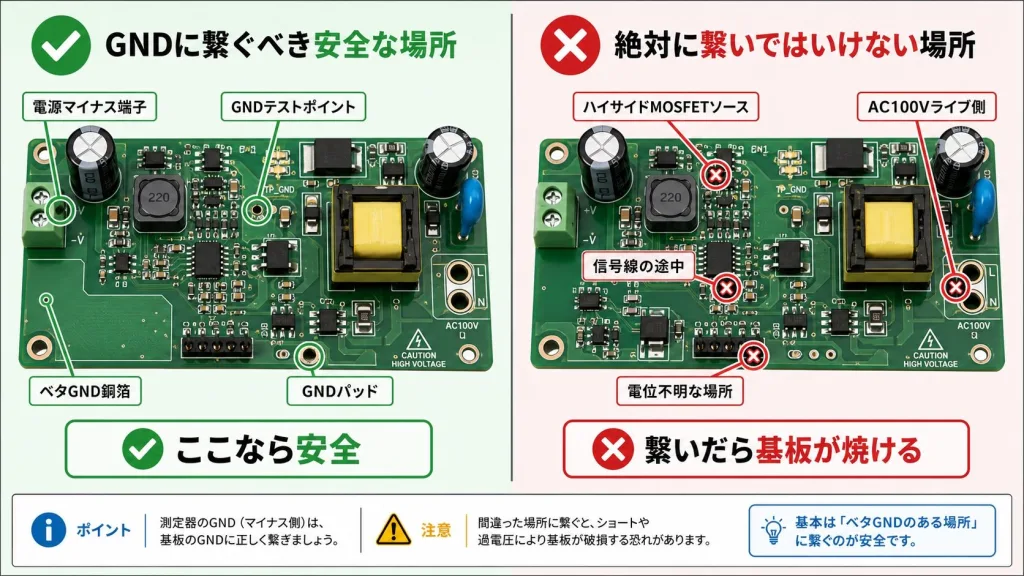

○ ワニ口を繋いでいい場所
測定している回路の「GND（0V）」と同じ電位の場所だけ
理由はシンプルで、回路のGNDなら、もともと0Vだから、大地アースの0Vと繋いでもショートにならないからです。同じ電位どうしを繋いでも、何も流れません。
具体的には：
○ 電源の「−（マイナス）」端子
○ 基板にプリントされている「GND」「PGND」と書かれたパッド
○ 大きなベタGNDの銅箔エリア
○ GND端子台、テストポイント「TP-GND」
逆に、絶対に繋いではいけないのは：
× ハイサイドMOSFETのソース（電源プラスに近い電位になることがある）
× 信号が出ている配線の途中
× AC電源回路の「ライブ側」（最悪、命に関わります）
× 「ここ何Vかわからないな…」と思った場所すべて
迷ったときの鉄則は、「測る前にテスタでその場所の電圧を確認する」。これだけで、ほとんどの事故は防げます。
高耐圧差動プローブの選び方
「でもハイサイドのVgsをどうしても測りたい！」というあなたへ
ここで疑問が湧きますよね。「じゃあハイサイドMOSFETのVgsはどうやって測ればいいの？」と。

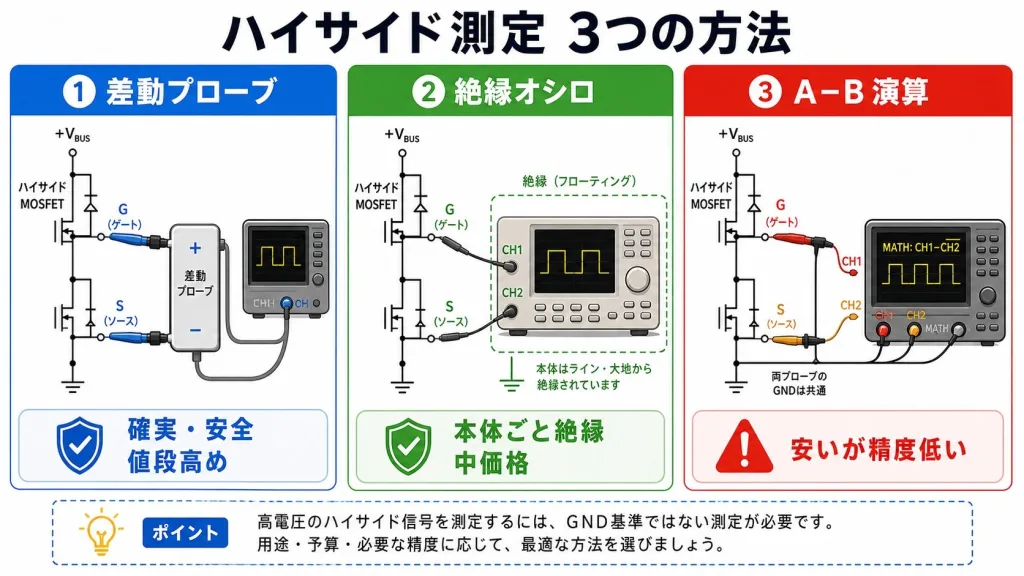

答えは、「受動プローブでは無理。別の道具を使う」です。代表的な方法は3つあります。
① 差動プローブを使う
2本の信号線の「差」を測る専用プローブ。GNDに縛られないので、どこでも安全に測れます。値段は数万円〜数十万円とちょっと高いですが、ハイサイド測定をやるなら必須の道具です。
② 絶縁オシロを使う
各チャンネルがオシロ本体と電気的に切り離されているオシロ。これも安全にハイサイドが測れます。HantekやMicsigなどから比較的安価なモデルが出ています。
③ 数学演算「A−B」を使う
受動プローブを2本使い、それぞれのソース電位とゲート電位をオシロのGND基準で測って、オシロの演算機能で「CH1 − CH2」を表示する方法。安く済みますが、コモンモードノイズに弱く、精度が落ちます。
詳しい使い分けは、この第3章の後半（差動プローブ編）で改めて解説しますので、今はとにかく「受動プローブのワニ口を、GND以外には絶対に挟まない」ということだけ覚えて帰ってください。
この記事で出てきた「大地アース」「回路GND」の違いを、もう一歩深く理解したい方へ。GNDの種類が整理できます。
現場でよくある「ヒヤリハット」5選
現場で起こりがちな「ヒヤリハット」をいくつか紹介します。「あ、これ自分もやりそう」と思ったら、要注意です。
① ハイサイドのソースにワニ口
本記事の主役。スイッチング電源、モータドライバ、インバータで超頻発する事故。
② AC100Vのライブ側にワニ口
絶対NG。基板どころか、最悪人が感電します。AC1次側を測るときは絶対に絶縁オシロか差動プローブ。
③ 別電源で動いている2枚の基板を同時に測る
たとえば基板AはAC100V電源、基板Bは絶縁DC電源。それぞれのGNDをワニ口で繋ぐと、GND同士が短絡される。
④ オシロを2台使って同じ回路の別の場所を測る
2台のオシロのGNDが両方とも大地アースで繋がっているので、2か所のGND電位が違うと電流が流れる。
⑤ 「絶縁トランスでオシロを浮かせればOK」と思い込む
これ、ネットの古い情報でよく見ますが、絶対にやめてください。オシロの筐体に高電圧が乗って感電します。命に関わるアウト技です。
客先監査で「その測定、GNDの取り方は大丈夫ですか？」と聞かれたら
品質保証や設計の現場では、客先から「その測定波形、本当に正しく取れているの？」と問われることがあります。GNDの扱いは特に質問されやすいポイントです。次の3点で答えられるようにしておきましょう。
① プローブGNDの接続位置
「ワニ口クリップは、基板の◯◯ポイント（回路GND）に接続しています。事前にテスタで0V電位であることを確認済みです。」
② 測定対象がGND基準で測れるか確認済み
「測定対象はローサイド側の信号のため、受動プローブで測定可能と判断しました。ハイサイド側の測定には差動プローブを使用しています。」
③ コモンモードによるノイズ確認
「プローブGNDから測定点までの距離を最短にし、コモンモードノイズの影響を最小化しています。」
よくある質問（FAQ）

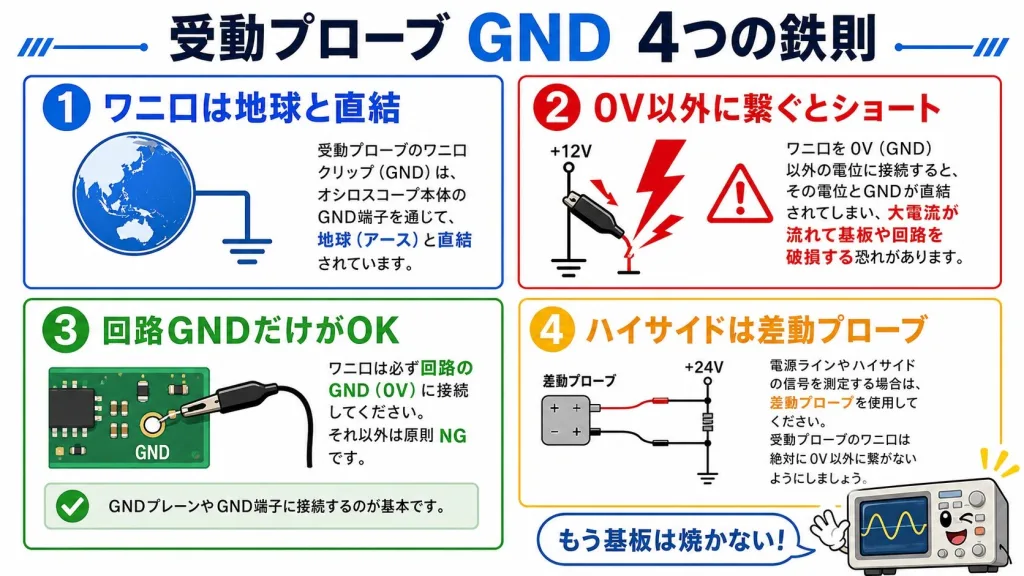

まとめ｜「ワニ口は地球と繋がっている」を忘れない
受動プローブのワニ口は、オシロ → 電源コード → コンセントを経由して地球（大地アース）とつながっている。
そのため、回路の0V以外の場所にワニ口を挟むと、その瞬間ショート回路ができて基板が焼ける。
ワニ口を繋いでいいのは「回路のGND」だけ。迷ったらテスタで電位を確認する。
ハイサイドや絶縁回路を測りたいときは、受動プローブを諦めて差動プローブか絶縁オシロを使う。
オシロのプローブは、見た目は単なるケーブルでも、中身は「地球と直結された測定棒」です。この事実を一度しっかり頭に入れておけば、もう基板を焼くことはありません。
現場では「一回焼けば一生忘れない」と言われることもありますが、できれば焼かずに覚えていただきたいので、この記事を書きました。
