こんな経験、ありませんか？
スイッチング波形をオシロで測ったら、立ち上がりにすごい振動（リンギング）が乗っている。「うわー、これノイズ対策しないとマズいかも…」とスナバ回路を追加したり、配線を引き直したりしてみる。
でも、いくらやっても波形が綺麗にならない。先輩に相談したら、ニヤッと笑ってこう言われる。
「その振動、回路じゃなくて、ワニ口のせいかもよ？」
実はこれ、現場でめちゃくちゃよくある"あるある"です。プローブから垂れ下がっている、あの15cmくらいのワニ口クリップ付きの線（グランドリード）が、本当は存在しないリンギングを波形に作り出してしまうんです。この記事では、なぜそんなことが起きるのか、どうすれば本当の波形が見えるのかを、できるだけ感覚的にわかるように解説します。
プローブのワニ口クリップ付きグランドリードは、細い1本の線でも「小さなコイル（インダクタ）」として働きます。このコイルとプローブの先端容量がLC共振回路を作り、立ち上がりの速い信号を測ると、本当は存在しないリンギングを波形に乗せてしまうのです。グランドリードを短くすればするほど共振周波数が上がり、リンギングは小さく・速く減衰します。スイッチング波形やデジタル信号を正確に見たいなら、ワニ口は捨てて、プローブ先端に巻きつける短い「グランドスプリング」を使うのが現場の正解です。
そもそも「グランドリード」って、プローブのどこのこと？

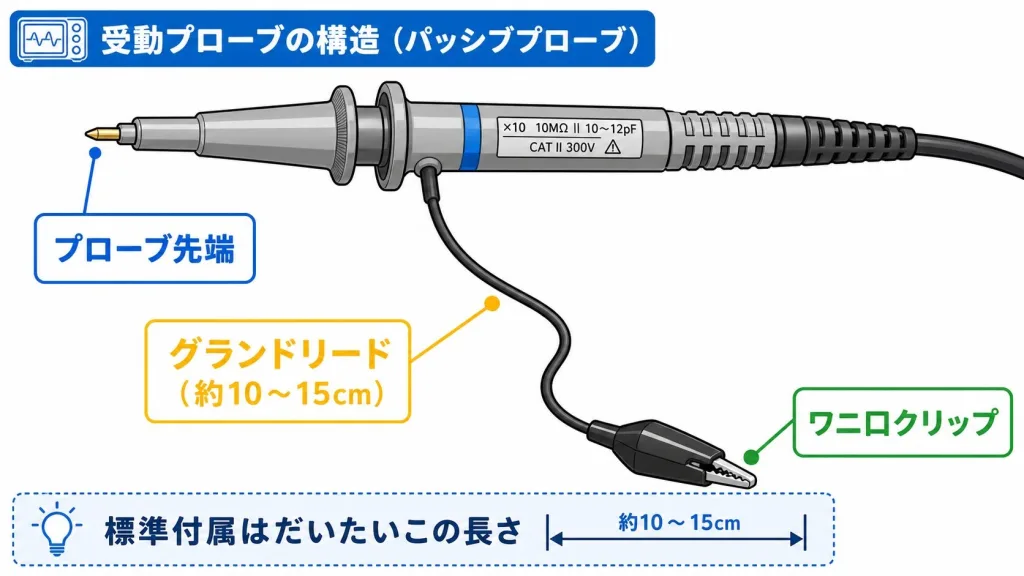

まず用語の整理から。プローブを手に取ると、先端の針みたいな部分から、もう一本ペロッと垂れ下がっている線がついていますよね。先っぽに黒いワニ口クリップがついている、あの線。
これを「グランドリード」と呼びます。日本語にすると「アース線」「GNDリード」とも言ったりします。役割は前回の記事でお話したとおり、「ここを0Vの基準にしてね」とオシロに教えるための線です。
ちなみに、プローブを買ったときの標準のグランドリードは、だいたい10〜15cmくらいの長さがあります。一見「短いから問題なさそう」に見えるんですが、高速な信号を扱うパワエレやデジタル回路の世界では、これが致命的に長いんです。
衝撃の事実：あの細い線、実は「小さなコイル」として働きます
ここからが本題です。あのワニ口の線、見た目はただの細い針金ですよね。でも電気の世界では、どんなに細い線でも、必ず「コイル」としての性質を持っています。
「えっ、ぐるぐる巻いてないのにコイル？」と思うかもしれません。でも、本当にそうなんです。
電流が流れると、その周りには必ず磁界が発生します。これは中学校で習う電磁気の基本ですよね。そして、磁界があるということは、その線自体が「電流の変化を嫌がる」性質を持つということ。これがまさにインダクタ（コイル）の正体です。
わかりやすく言うと、こんなイメージです。

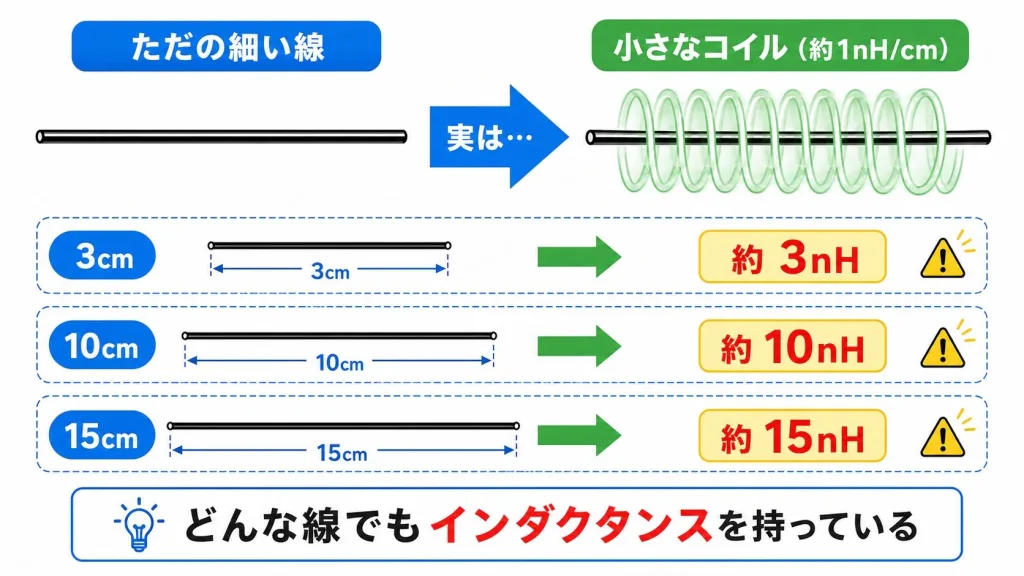

細い線1cmあたり、ざっくり1nH（ナノヘンリー）くらいのインダクタンスを持つ
だから、15cmのワニ口グランドリードは約15nHのコイルとして働く
短くして3cmにすれば約3nH。10cmにすれば約10nH
nHって聞くと「めっちゃ小さい単位だし、無視できるんじゃ？」と思いますよね。普通の用途ならその通りなんですが、立ち上がりが数nsecの高速信号の世界では、このわずかなインダクタンスが波形をめちゃくちゃに歪ませてしまうんです。
ワニ口クリップの「共通GND問題」を先に押さえておくと、今回の話がさらにスッキリ理解できます。
なぜリンギングが出るの？「LC共振」が嘘の波形を作るメカニズム
さて、グランドリードが「コイル」だとわかりました。じゃあなぜ、それが波形にリンギングを乗せるのか。ここで登場するのがLC共振です。
LC共振という名前を聞くと身構えてしまいますが、現象自体はとてもシンプルです。

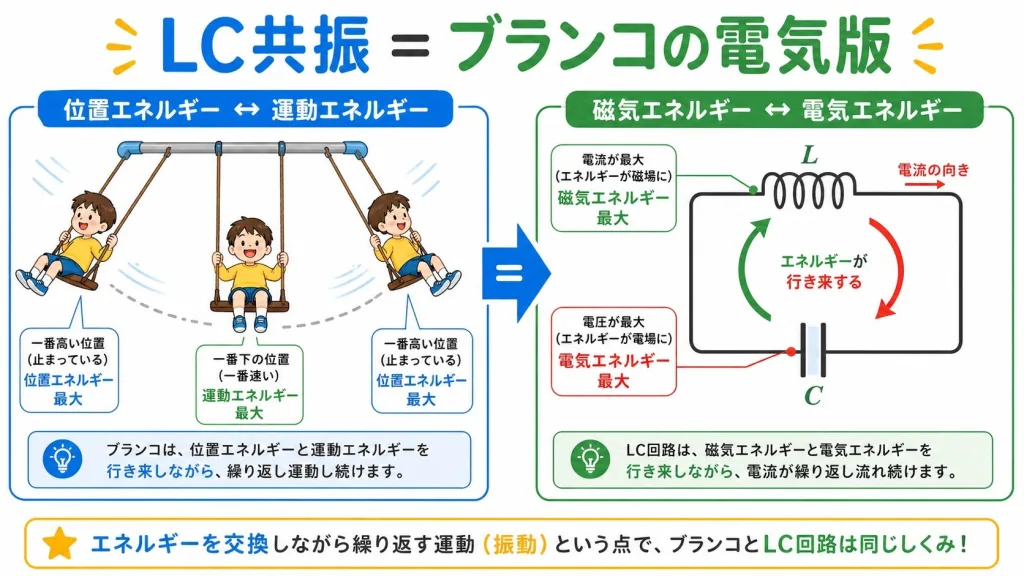

ブランコを思い出してください。一度押すと、ギーッ、ギーッ、と何回も自然に振動しますよね。あれは、ブランコの「位置エネルギー」と「運動エネルギー」が交互に行ったり来たりしているから起きる振動です。
LC共振はこれの電気版です。コイル（L）に貯まる磁気エネルギーと、コンデンサ（C）に貯まる電気エネルギーが、交互に行ったり来たりすることで、何回も振動が続きます。
LC共振 = ブランコの電気版
• コイル（L）：電流が流れたがる、電流の勢いを持っている
• コンデンサ（C）：電圧を貯めたがる、電圧を保持する
• この2つが組み合わさると、エネルギーが交互に行き来してずっと揺れ続ける

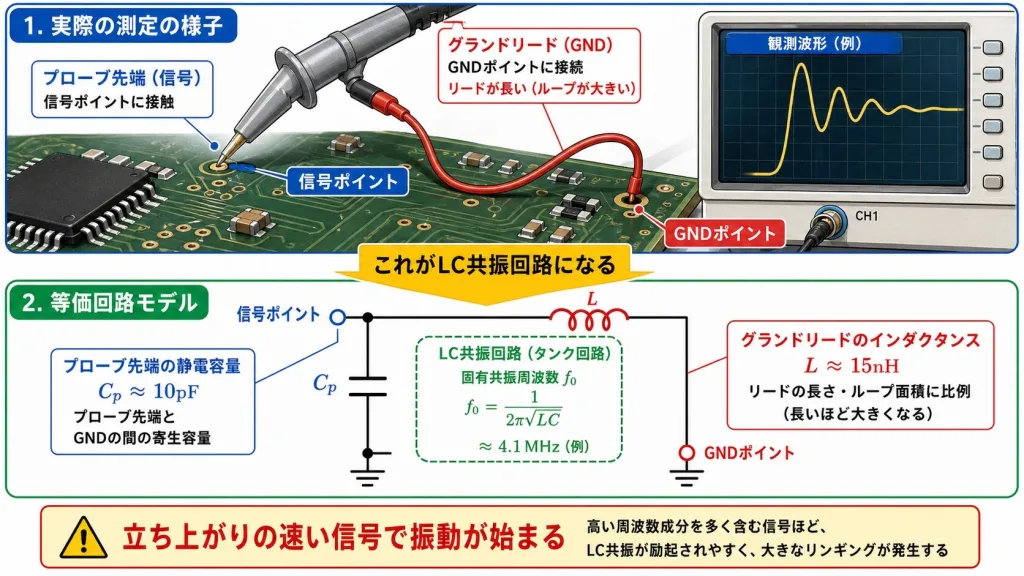

ここで、プローブを思い出してください。プローブには：
グランドリード ＝ コイル（L）（15cmで約15nH）
プローブ先端の容量 ＝ コンデンサ（C）（だいたい10pFくらい）
→ つまり、プローブそのものが「LC共振回路」になっている！
ここに、立ち上がりの速い信号（スイッチング波形やデジタル信号）を当てるとどうなるか。「コン！」とブランコを押したように、プローブのLC共振が振動を始めます。そしてその振動が、本物の信号波形に重ね合わさってオシロの画面に表示される。
これが、「本当は存在しないリンギング」の正体です。

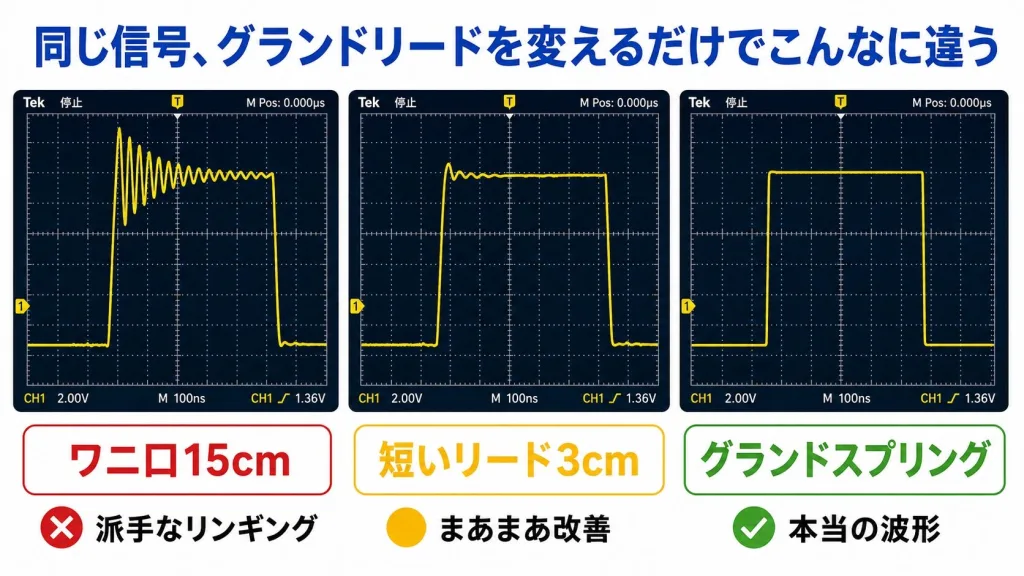

グランドリードで波形はどう変わる？3パターンの比較
理屈はわかったけど、本当にそんなに波形が変わるの？と思いますよね。ここでは、同じ信号を3つのつなぎ方で測ったときに、波形がどう変わりやすいかを見てみます。
例として、ゲートドライバICの出力のような、立ち上がり時間が約20nsecの速めの方形波を考えます。
3つの測定条件
パターン①：標準のワニ口クリップ付きグランドリード（約15cm）
パターン②：自作の短い金属ストラップ（約3cm）
パターン③：プローブ先端に巻きつける専用のグランドスプリング
それぞれ、次のような波形になりやすいです。
× パターン①（ワニ口15cm）
立ち上がり直後に、派手なリンギングがドカドカ続く。「うわ、こんなに振動してるのか、ノイズ対策しなきゃ…」と思ってしまう波形。
パターン②（短いストラップ3cm）
リンギングがかなりマシに。少しだけ揺れているけど、最初の1〜2回で減衰。「これなら許容範囲かな」と思える波形。
○ パターン③（グランドスプリング）
リンギングがほぼ消える。立ち上がりがピシッと垂直で、本物の信号がそのまま見える。「あ、本当はこんなに綺麗な波形だったんだ」と気づく。
ポイントは、パターン①のリンギングはプローブのつなぎ方が作り出した嘘の波形になりうるということ。回路が綺麗な信号を出していても、「ワニ口」というレンズを通すと曇って見えてしまうわけです。
もし最初にワニ口のリンギングを「回路の問題」と勘違いしてスナバ回路を追加していたら、本来不要なコストと、本来不要な電力ロスを背負ったまま製品を出荷していたかもしれません。怖いですよね。
じゃあ、どれくらい短くすればいいの？目安は「信号の立ち上がり時間」
「短くした方がいいのはわかった。でも、どこまで短くすればいいの？」というのが次の疑問ですよね。
ざっくりした目安はこうです。

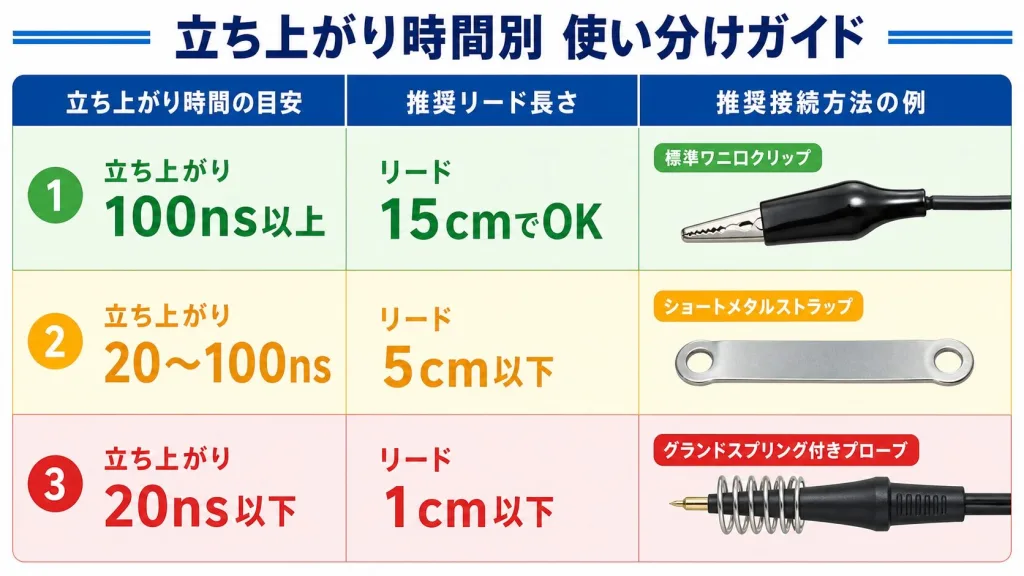

| 信号の立ち上がり時間 | 許容されるグランドリード長 | 使うべき道具 |
|---|---|---|
| 100nsec以上（ゆっくり） | 15cm（標準ワニ口でOK） | 付属ワニ口 |
| 20〜100nsec | 5cm以下 | 短い自作ストラップ |
| 20nsec以下（高速） | 1cm以下 | グランドスプリング必須 |
パワエレで扱うSiC・GaNデバイスや、最近の高速ゲートドライバICだと立ち上がりが数nsecクラスになります。この領域ではワニ口は完全にNGで、グランドスプリングか、もっと言えばプローブ先端の同軸ティップアダプタが必須になります。
差動プローブとは？GND共通の呪縛から解放される仕組み
「グランドスプリング」って何？プローブ標準付属の最強の道具
ここまで読んで、「グランドスプリングって何？」と思っている方も多いはず。実はこれ、多くのプローブに最初から付属しているのに、ほとんどの人が引き出しの奥にしまったままにしている、もったいない道具なんです。
グランドスプリングは、簡単に言うと「短い金属コイルバネ」です。プローブの先端の根元にある金属リング部分（ここがGND）に巻きつけて使います。

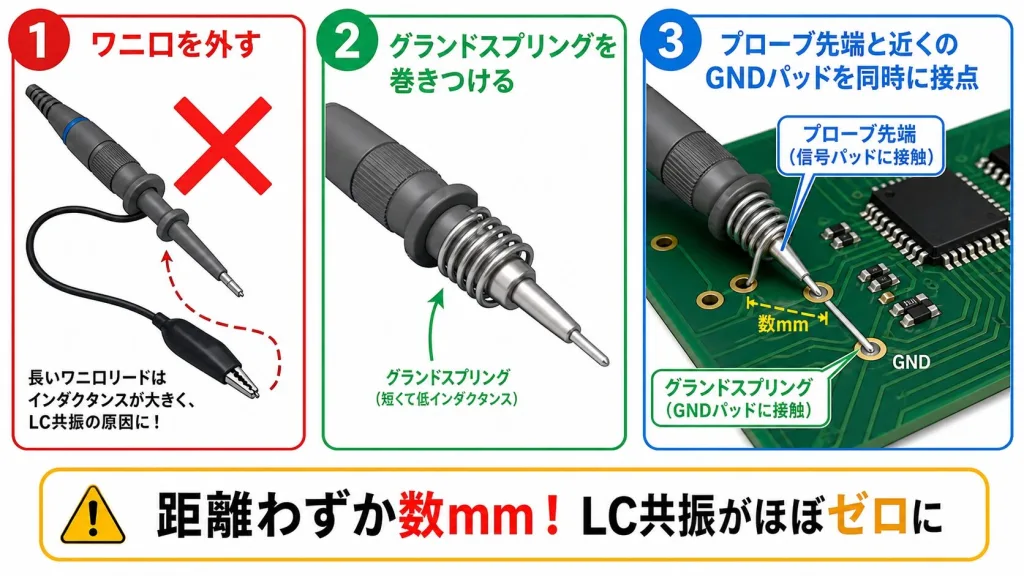

○ グランドスプリングの使い方
1. ワニ口クリップ付きのグランドリードを外す
2. グランドスプリングをプローブ先端の金属リングに巻きつける
3. プローブ先端と、すぐ近くの基板のGNDパッドに同時に当てる
このとき、プローブ先端から基板GNDまでの距離はわずか数mm〜1cm。グランドリードの長さがほぼゼロになるので、LC共振の影響が劇的に減ります。
ただし、グランドスプリングを使うには、基板側に「プローブ先端の隣に来るGNDテストポイント」が必要です。基板設計の時点で、波形を測りたい信号の近くに小さなGNDパッド（直径2〜3mmくらい）を置いておく、というのが現場の常識的な対応です。
もし手元のプローブにグランドスプリングが付属していなかったら、Amazonや秋月電子で「probe ground spring」「プローブ グランドスプリング」で検索すると数百円〜千円程度で買えます。1本買っておくと一生もの。
この記事で出てきた「線がコイルになる」という現象を、基板設計の視点でもう一歩深く理解できます。回路と測定、両方の知識がつながります。

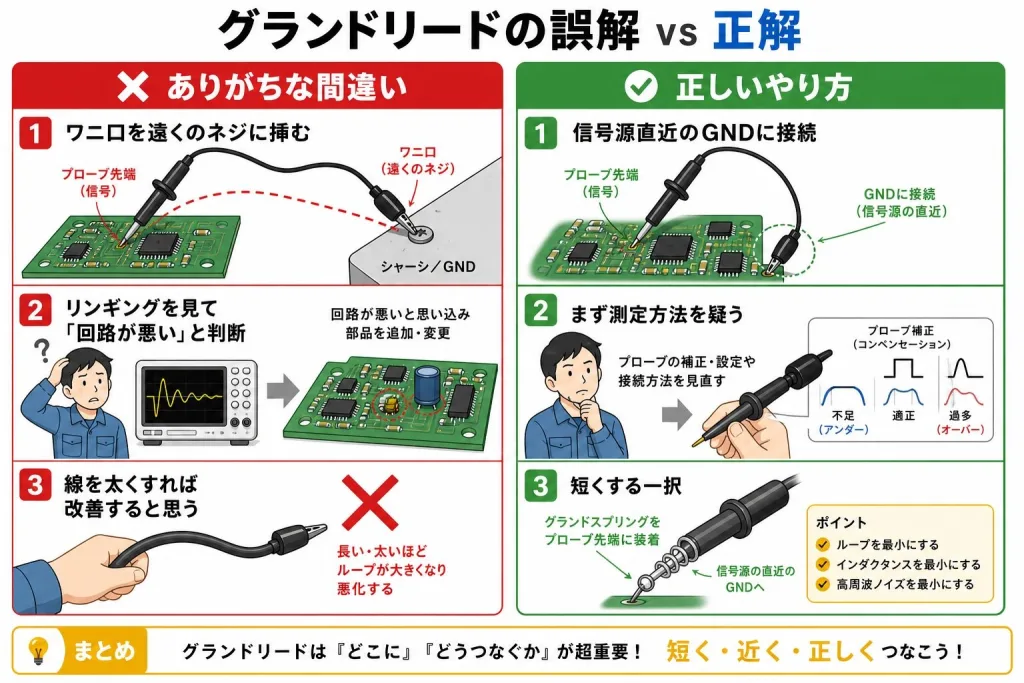

現場でよくある「グランドリード」の勘違い5選
グランドリード問題は、知っている人にとっては常識ですが、知らない人にとっては一生ハマる落とし穴です。よくある勘違いを5つ紹介します。
① 「線が細いから影響ない」と思い込む
線の太さは関係ありません。長さが問題です。1cmあたり約1nHは細くても太くても変わらない。
② リンギングを「回路の問題」と判断して、無駄にスナバを追加する
本記事のメインテーマ。まず測定方法を疑えが鉄則。スナバを追加する前に、グランドリードを短くして撮り直してみる。
③ ワニ口を遠くのGND端子に挟む
「とりあえず近くのネジに挟んじゃえ」みたいなノリで、信号源から30cm離れたGND端子に挟む。LC共振が低周波化して、リンギングが超派手になる典型例。
④ プローブを2本使うとき、両方のワニ口を同じ場所にする
これは正しい対策。むしろ別々の場所に挟むと、それぞれが違うLC共振を起こして波形がカオスになる。
⑤ 「ワニ口を外して芯線をGNDに直接巻きつける」みたいな雑技を編み出す
気持ちはわかりますが、接触不良で波形がブレるリスクが高いです。素直にグランドスプリングを使いましょう。
客先監査で「その波形のリンギング、本物ですか？」と聞かれたら
品質保証の現場では、波形にリンギングが出ているとき、客先から「これは回路由来ですか？測定由来ですか？」と問われることがあります。次の3点で答えられるようにしておきましょう。
① グランドリードの取り方
「グランドスプリングを使用し、プローブ先端から信号源直近のGNDパッドまでの距離を約5mmに抑えています。」
② 別の方法でも同じ波形が出ることを確認
「同じ信号を、プローブの取り方を変えて2回測定し、両方で同じリンギング波形が再現されることを確認しました。よって測定由来ではなく回路由来と判断しています。」
③ プローブの帯域と信号の整合性
「使用プローブは150MHz帯域、測定信号の最高周波数は約30MHzで、十分な余裕があります。」
この3点が答えられると、「測定の質が高い」と評価され、客先からの信頼が一段上がります。
よくある質問（FAQ）

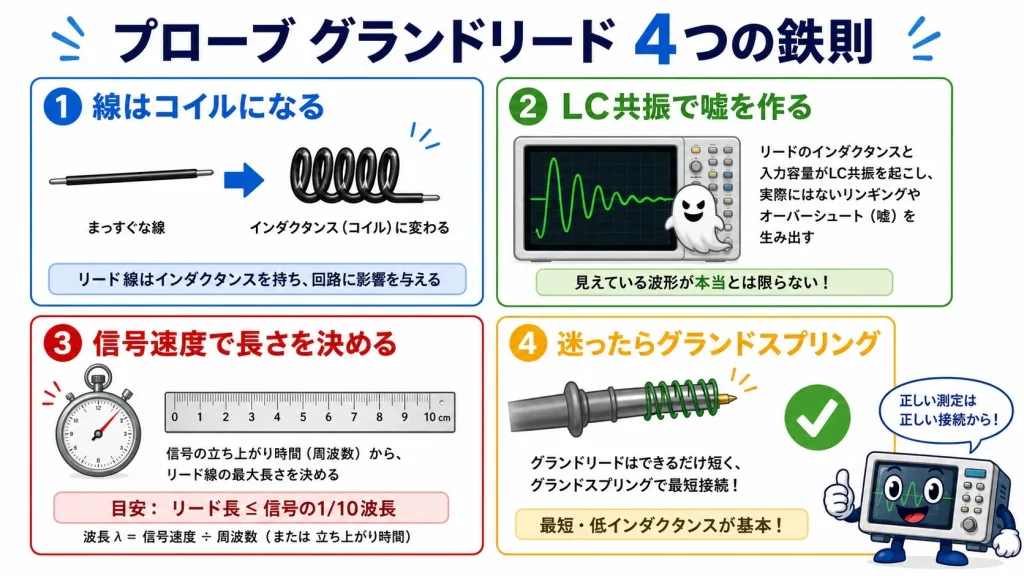

まとめ｜「ワニ口は嘘をつく」を覚えておく
細いグランドリードも、長ければ「小さなコイル」として働く。1cmあたり約1nH。
このコイルとプローブ先端の容量がLC共振を起こし、本来ない振動（リンギング）を波形に乗せる。
立ち上がりが速い信号ほど、短いグランドリードが必須。20nsec以下ならグランドスプリング一択。
波形のリンギングを見たら、まず「プローブの取り方」を疑う。回路を弄るのは最後。
プローブのワニ口リードを短くしただけで、悩んでいたリンギングが「実は最初から存在しなかった」とわかることもあります。測定は奥が深いのです。
オシロは正直者ですが、プローブの繋ぎ方を間違えると、平気で嘘の波形を見せてきます。「ワニ口は嘘をつくことがある」──この一文だけでも覚えて帰っていただければ、この記事を書いた意味があります。
