「方形波を測ったのに、角が丸い…これって壊れてる？」
「隣の人のオシロは綺麗な四角なのに、自分のだけ角が尖ってるのはなぜ？」
「先輩に『そのプローブ、補償ちゃんと合わせた？』と聞かれたけど、補償って何…？」
そんな疑問を持って、いま職場のPCで検索したあなたへ。
プローブの補償調整は、プローブを使う前の「絶対にやらないといけない儀式」です。やらないと、せっかく高いオシロを使っても 波形が嘘をつきます。
この記事では「なぜ調整が必要か」「どうやるか」を、実機の写真感覚で順に解説します。読み終わったあと、CAL端子にプローブを当てて、5分で正しい波形が撮れるようになります。
プローブの補償調整とは、オシロ本体の入力容量とプローブ内部の容量を一致させ、全周波数帯で減衰率を正確に1:10に揃える作業です。調整が合っていないと方形波の角が「丸く」または「尖って」表示され、立ち上がり時間や振幅を正しく測れません。手順は、オシロのCAL端子（1kHz方形波）にプローブを接続し、波形の角が直角になるまでプローブ先端のトリマーをマイナスドライバーで回すだけ。所要時間は1本あたり30秒です。
そもそも「プローブの補償調整」とは何か？

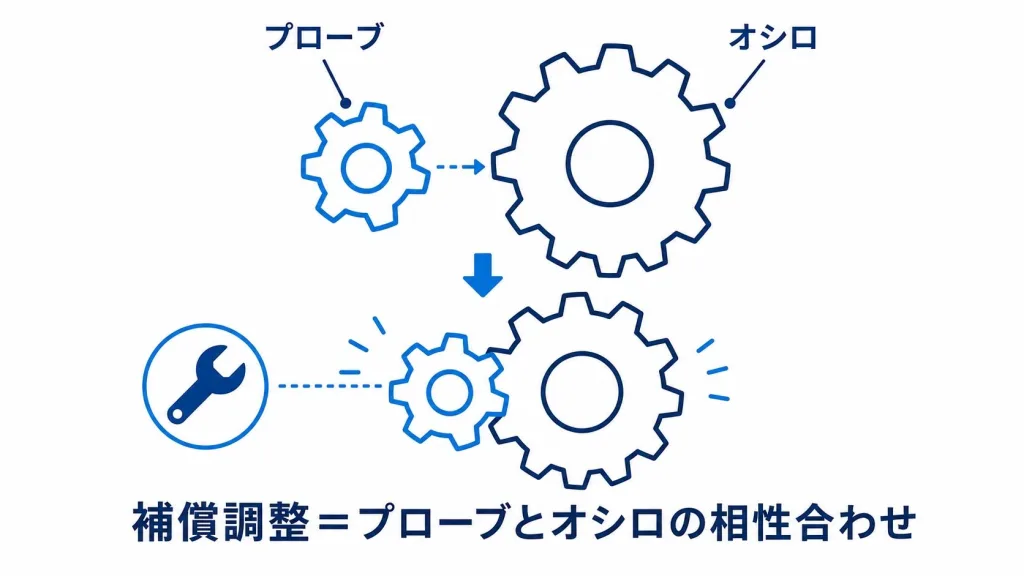

プローブの補償調整とは、ひとことで言うと 「プローブとオシロの相性合わせ」です。
受動プローブ（一番よく使う10:1プローブ）は、信号を1/10に減衰させてオシロに渡しています。この「1/10」を 全ての周波数で正確に守らせる ためには、プローブ内部のコンデンサ容量を、接続したオシロの入力容量に合わせて微調整しなければなりません。
覚えておくこと：同じプローブでも、オシロを変えたら補償調整はやり直しです。オシロごとに入力容量が微妙に違うからです（だいたい 10〜25 pF）。
なぜ調整がズレると方形波が崩れるのか？

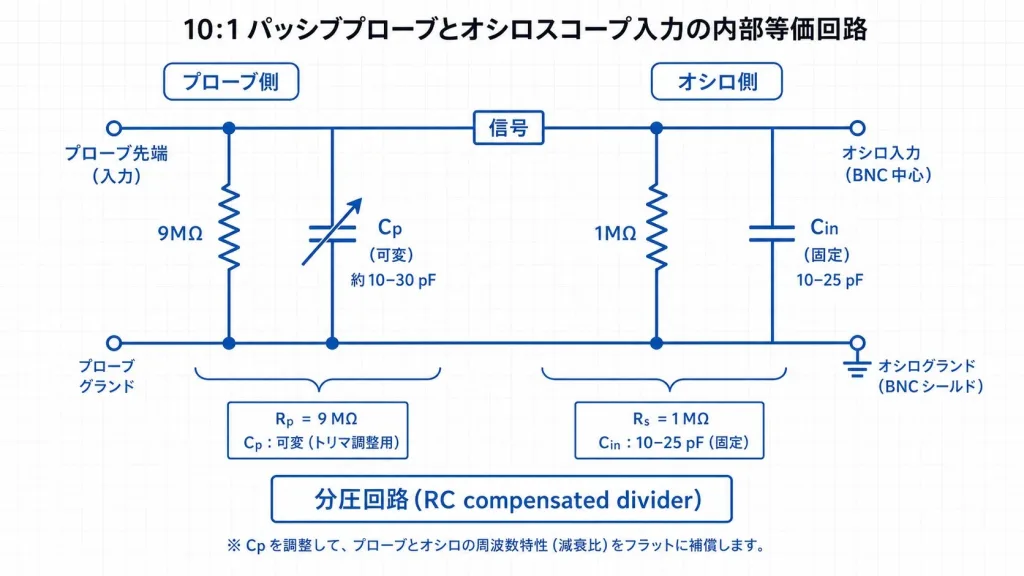

受動プローブの中には 抵抗とコンデンサの並列回路 が入っています。オシロ側にも入力抵抗（1MΩ）と入力容量（10〜25 pF）があり、両者は直列につながって「分圧回路」を作っています。
このとき、直流（低い周波数）は抵抗で分圧され、交流（高い周波数）はコンデンサで分圧されます。両者の分圧比が一致していれば、全周波数で減衰率は1:10。一致していなければ、周波数によって減衰率が変わる＝波形が歪むのです。

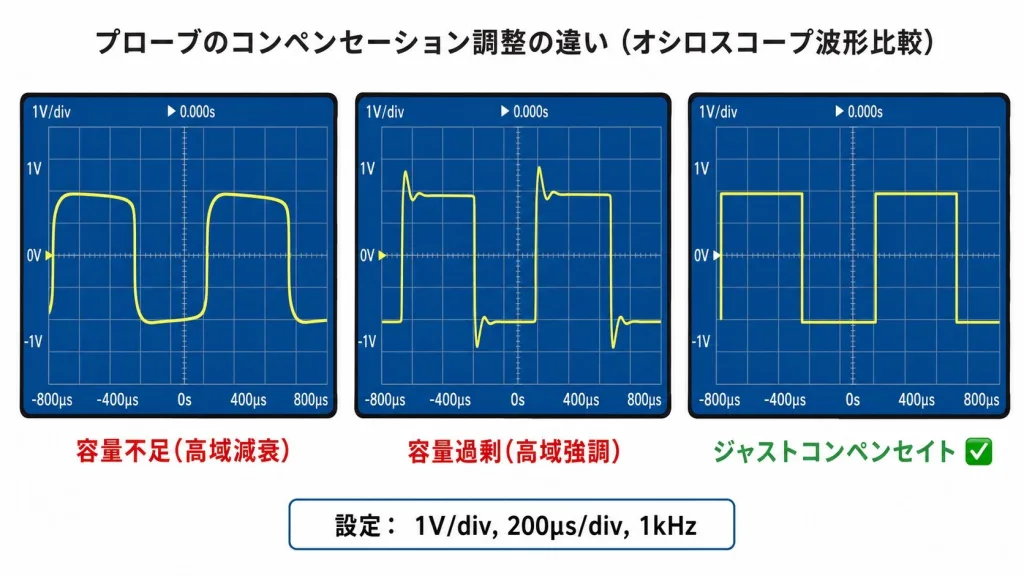

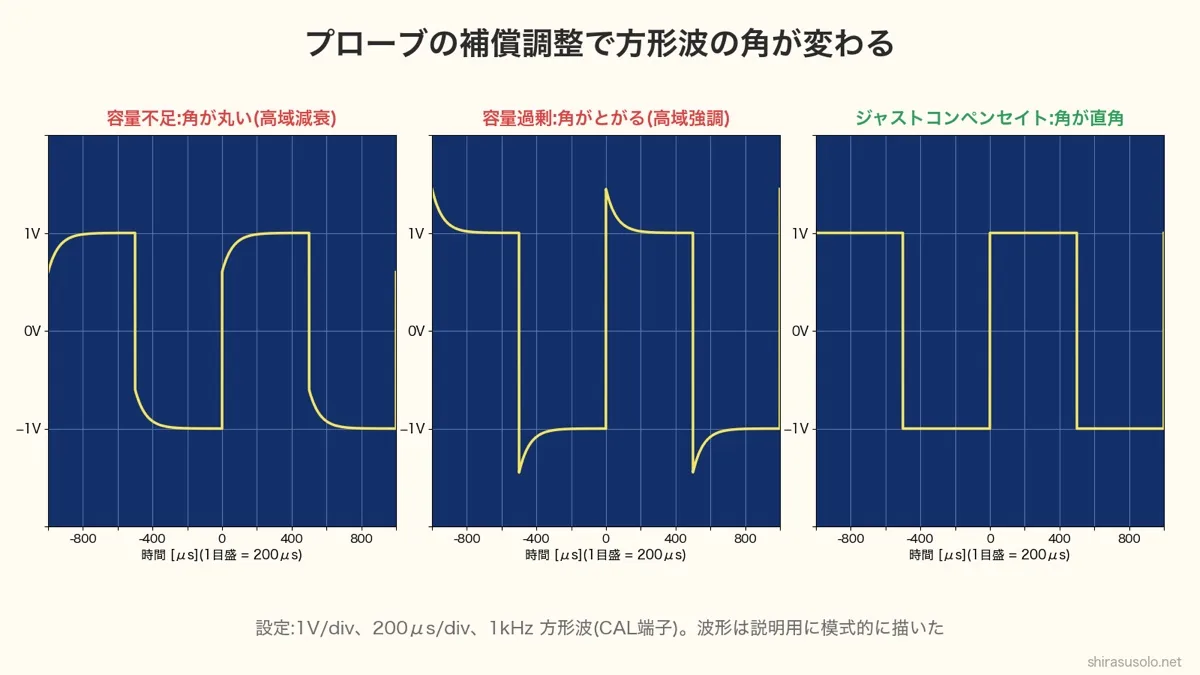

方形波が崩れる3パターン：
・角が丸い（オーバーコンペンセイト不足）：高周波が減衰しすぎ → コンデンサ容量が小さすぎる
・角が尖っている（オーバーコンペンセイト過剰）：高周波が通りすぎ → コンデンサ容量が大きすぎる
・角が直角（ジャストコンペンセイト）：完璧。これが正解。
方形波には「あらゆる周波数の正弦波」が含まれています（フーリエ展開）。だから方形波を入れて表示を見れば、補償が合っているかどうかが 一目で分かる のです。先人がCAL端子に方形波を出力するようにした理由は、ここにあります。
方形波が崩れる3つのパターンと、その意味
| 波形の見え方 | 原因 | 調整の向き |
|---|---|---|
| 角が丸い／なまった台形 | 高周波が出ていない（プローブ容量 小） | トリマーを容量増加方向へ |
| 角が尖って跳ねる | 高周波が出すぎ（プローブ容量 大） | トリマーを容量減少方向へ |
| 角が直角・平らな上下面 | 補償完璧 ○ | 調整完了 |
CAL端子（1kHzの方形波）に当てると、補償が合っていないプローブでは、角にオーバーシュートやなまりがはっきり出ます。マイナスドライバーで調整ネジを少しずつ回し、角がとがらず丸まらず、上下の面がフラットになるところで止めます。

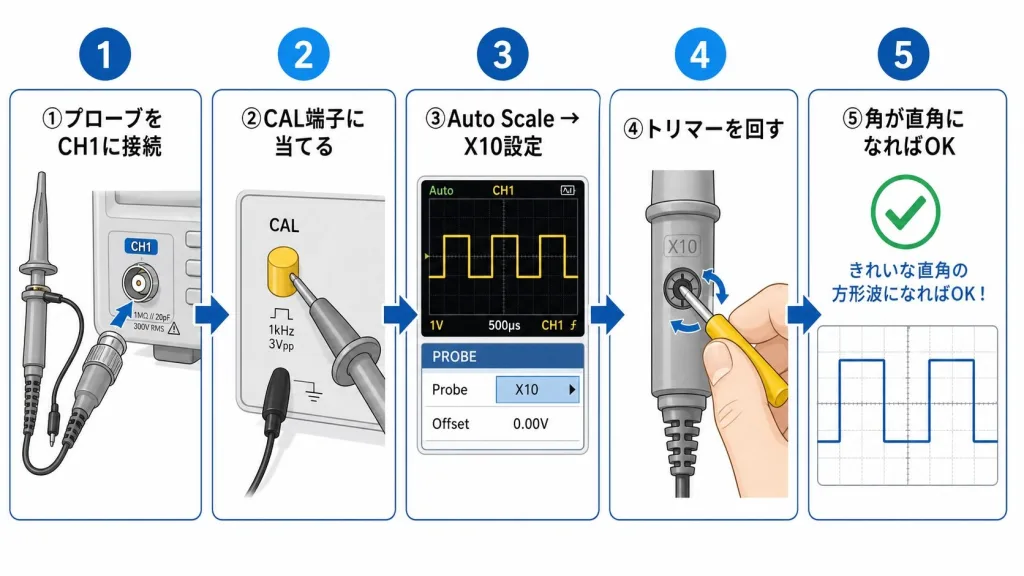

プローブ補償調整の正しい手順（5ステップ）
STEP 1：プローブをオシロのCH1に接続する
BNCコネクタをCH1にしっかり挿し込み、時計回りに回してロックします。プローブの減衰率切替スイッチ（あれば）は X10 にします。
STEP 2：プローブ先端をCAL端子に当てる
オシロ前面の 「Probe Comp」「CAL」「Demo」 などと書かれた金属端子に、プローブ先端のフックを引っ掛けます。グランドリードはその隣のGND端子に接続します。これでプローブには 1kHzの方形波（通常3Vpp前後）が入力されます。
STEP 3：オシロで「Auto Scale」を押して波形を表示する
波形が画面に大きく表示されるように、垂直軸 1V/div、水平軸 200μs/div 程度に設定します。プローブ減衰率の設定も X10 に合わせます（重要：これを忘れると電圧表示が10倍違ってきます）。
STEP 4：波形の角を見ながらトリマーを回す
プローブ本体（またはBNCコネクタ近くの根本）にある 小さなトリマー穴 を見つけます。付属の セラミック製マイナスドライバー または小型の樹脂ドライバーを差し込み、波形の角を見ながらゆっくり回します。

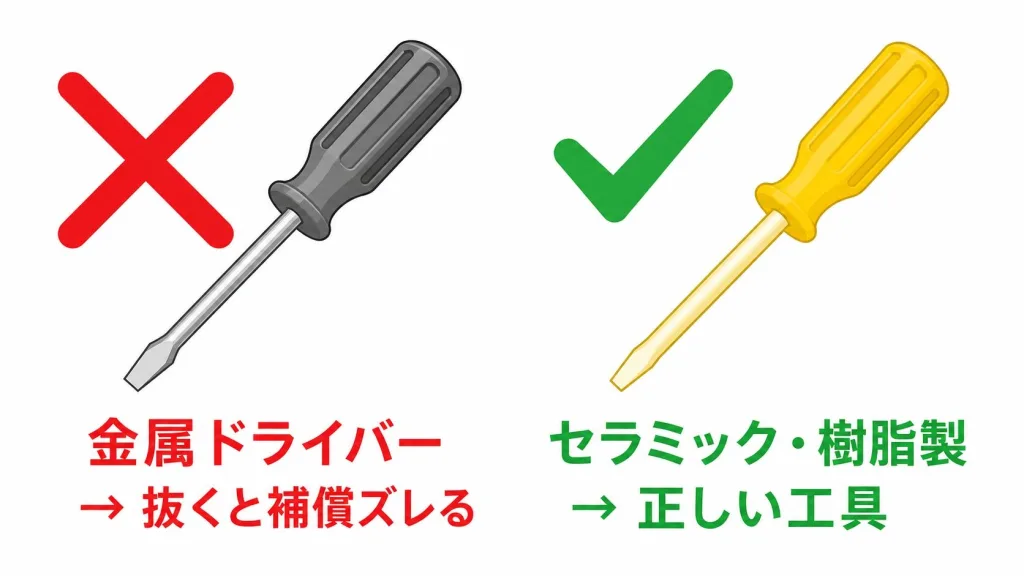

注意：金属ドライバーは使わない
金属ドライバーを使うと、ドライバー自体が容量を持ち込んでしまい、抜いた瞬間に補償がズレます。必ず付属の セラミック・樹脂製の調整工具を使ってください。
STEP 5：角が完全に直角になったら完了
上下面が 水平でフラット、角が 直角になればOK。これで全周波数で正確に1:10減衰するプローブになりました。所要時間は慣れれば 30秒 です。
現場でよくある落とし穴と失敗

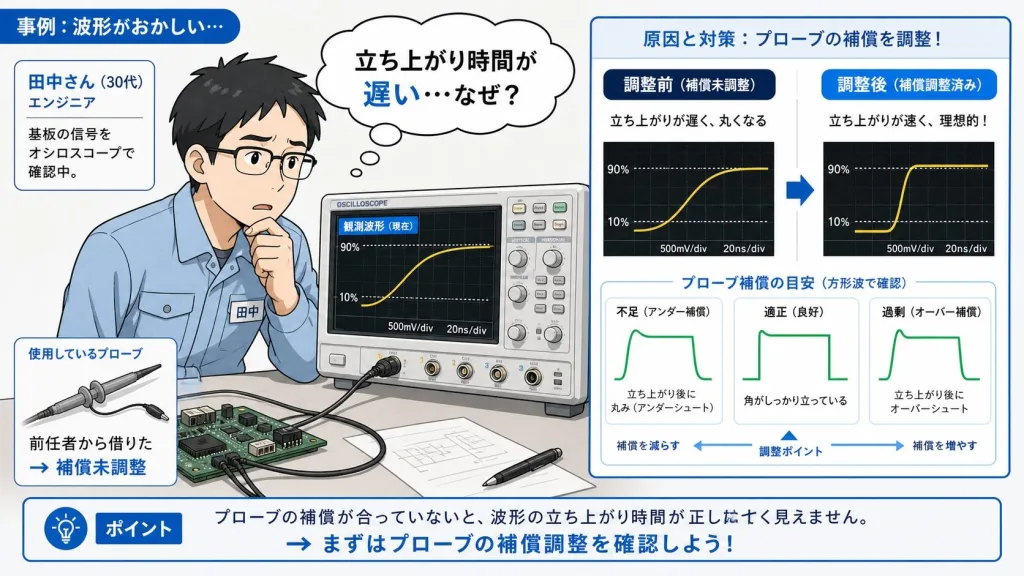

よくある失敗①：プローブを変えたのに調整し忘れて測定
スイッチング波形の立ち上がり時間を測ったら、データシート値より明らかに遅い。よくある原因は、ほかの人のプローブを借りたまま補償調整をしていないこと。プローブを 1本でも交換したら必ず再調整 です。
よくある失敗②：X1モードでCAL端子を測ってしまう
切替スイッチが X1 になっていると、補償回路がバイパスされて調整できません。波形を見ながらトリマーを回しても変化がない、と感じたら必ず X10 になっているかを確認してください。
よくある失敗③：オシロのプローブ減衰率設定が X1 のままで電圧が10倍ズレる
プローブ自体はX10でも、オシロのチャネル設定が「Probe = 1X」のままだと、表示電圧が 実際の1/10 になります。CH設定で 「Probe = 10X」 を選択することを忘れずに。
同じ章の関連記事
プローブ調整の前に、そもそも グランドリードが長いと波形が嘘をつく 話を読んでおくと理解が早いです。
グランドリードを短くする理由｜ワニ口の罠

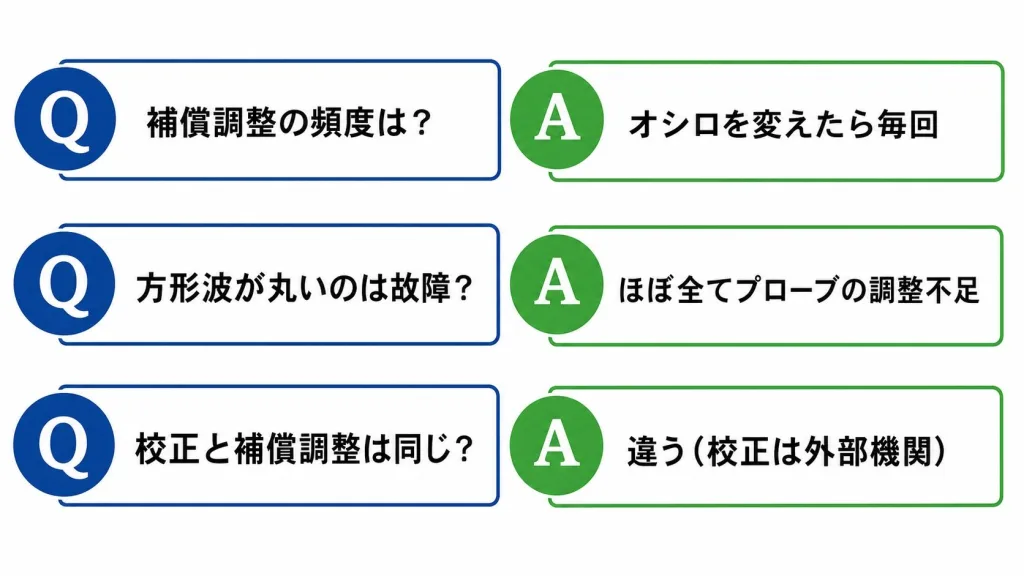

よくある質問（FAQ）
他カテゴリの関連記事（測定で出てくる「補償」の理解を深める）
品質保証の立場で「測定システムが信頼できるか」を評価する手法（QC検定）とつなげて理解すると、客先監査でも強くなれます。
【完全保存版】MSA入門｜ゲージR&Rの計算手順をExcelで完全再現
まとめ：プローブを使う前の「30秒の儀式」を必ずやる
この記事のポイント：
○ プローブ補償調整は「プローブとオシロの相性合わせ」
○ 調整しないと方形波の角が 丸く / 尖って 表示され、立ち上がり時間や振幅が嘘になる
○ 手順は CAL端子に当てて、トリマーを回して角が直角になればOK（30秒）
○ 金属ドライバーは使わず、樹脂・セラミック製の調整工具を使う
○ プローブを別のオシロに挿し替えたら必ず再調整
測定の世界では 「正しく測れていない」が一番怖い です。なぜなら、間違っているのに気づかないまま設計判断・出荷判断をしてしまうから。プローブ補償調整は、その入り口を守る30秒の儀式です。明日からプローブを使う前に、必ずCAL端子に当てる癖をつけましょう。
