- 1000Vや2000Vを測りたいけど、高耐圧差動プローブの選び方がわからない
- カタログに「最大入力電圧」「CAT III」「帯域」と数字が並んでいて、どれを見ればいいか不明
- 高電圧の測定は感電や機器破損が怖い。「これを買えば安全」という基準がほしい
- 高耐圧差動プローブを選ぶときに見るべき5つの項目
- 1000V・2000V測定で「命と機器を守る」ための電圧の余裕の取り方
- CAT区分・帯域・減衰比・CMRRの意味と、初心者でも迷わない確認の順番
高耐圧差動プローブの選び方で最優先すべきは、測りたい電圧に対して「最大入力電圧」に十分な余裕があることです。次に、測定場所に合った「CAT（測定カテゴリ）区分」、必要な「帯域」、適切な「減衰比」、「CMRR」の5項目を確認します。定格ギリギリや定格オーバーのプローブを選ぶと、感電や機器破損につながります。電圧の余裕の確保が、安全の絶対条件です。
目次
高耐圧差動プローブとは？まず役割をおさえる
高耐圧差動プローブとは、数百V〜数千Vの高い電圧を、2点間の差として安全に測れる差動プローブです。インバータやモータ駆動回路、電源回路など、危険な電圧がかかる場所を測るための専用品です。
差動プローブそのものの仕組み（GNDに縛られない理由）は前の記事で解説しました。詳しくは 差動プローブとは？GND共通の呪縛から解放される仕組み をご覧ください。この記事では、その「高耐圧タイプをどう選ぶか」に絞って解説します。
高電圧の測定は、選び方を間違えると感電・火災・機器破損につながります。「動けばいい」ではなく「定格に余裕があるか」で選ぶのが鉄則です。
チェック①最大入力電圧｜まず「余裕」を確保する

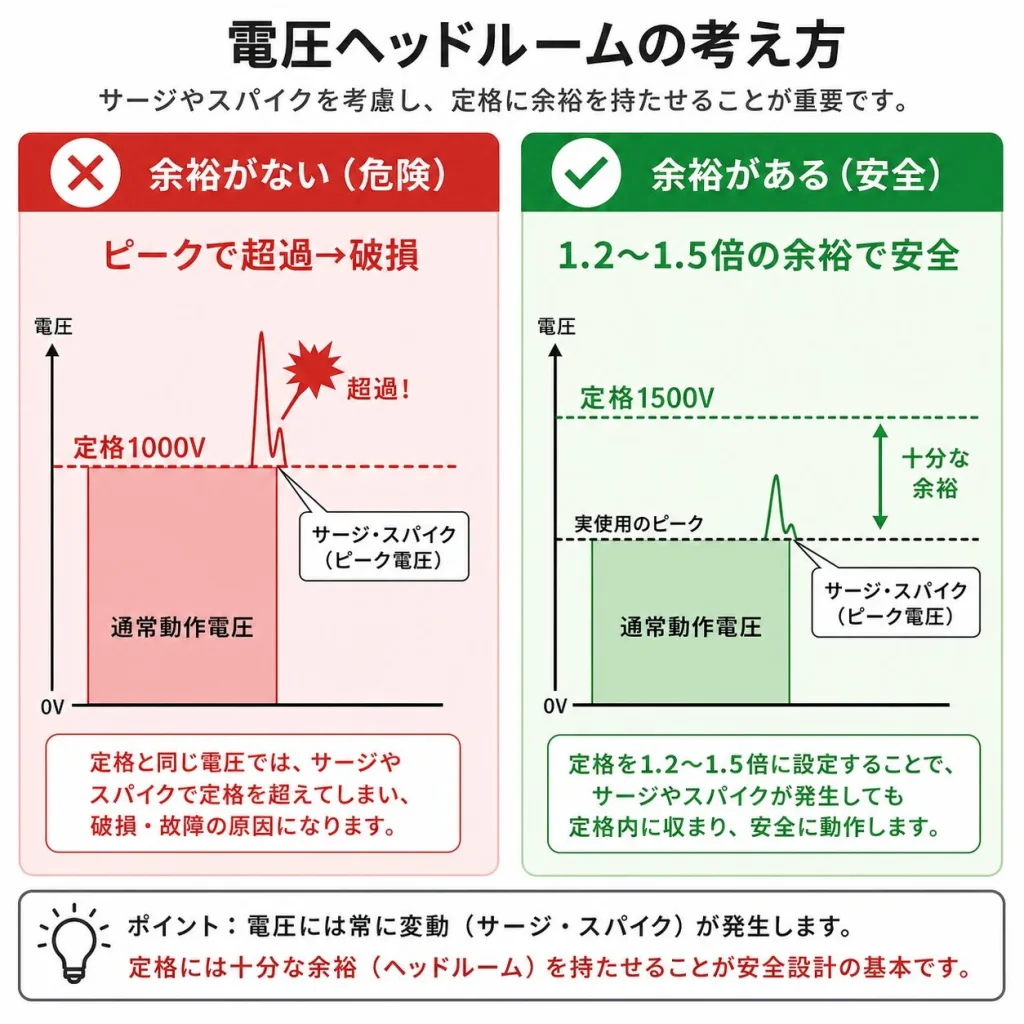

最初に確認するのは最大入力電圧です。これは「このプローブが安全に測れる電圧の上限」です。測りたい電圧の1.2〜1.5倍以上の定格を選ぶのが基本です。
なぜ余裕が必要かというと、電圧は瞬間的にピーク（サージ）で跳ね上がるからです。実効値で1000Vでも、スイッチングの瞬間に1100V以上に跳ねることはよくあります。定格ちょうど1000Vのプローブだと、その瞬間に壊れる、あるいは危険な状態になります。
最大入力電圧1000Vのプローブで、ピークが瞬間的に1100Vを超えるインバータ出力を測ろうとし、余裕がなくサージで内部が損傷したことがあります。「実効値が定格内だから大丈夫」は危険です。ピーク値で考えてください。
「差動電圧」と「同相電圧」の2つの上限を見る
高耐圧差動プローブには、最大入力電圧が2種類書かれています。両方を超えてはいけません。
| 項目 | 意味 |
|---|---|
| 最大差動電圧 | ＋とーの「差」として測れる上限（測りたい信号の大きさ） |
| 最大同相電圧 | 2点ともが大地に対してどれだけ浮いてよいかの上限 |
チェック②帯域｜「速い波形」を測れるか
帯域とは、プローブが正確に追従できる信号の速さ（周波数）の上限です。スイッチング波形のように立ち上がりが速い信号を測るなら、信号の周波数の5倍の帯域を目安にします。帯域が足りないと、波形の角が鈍り、本当の姿が見えません。

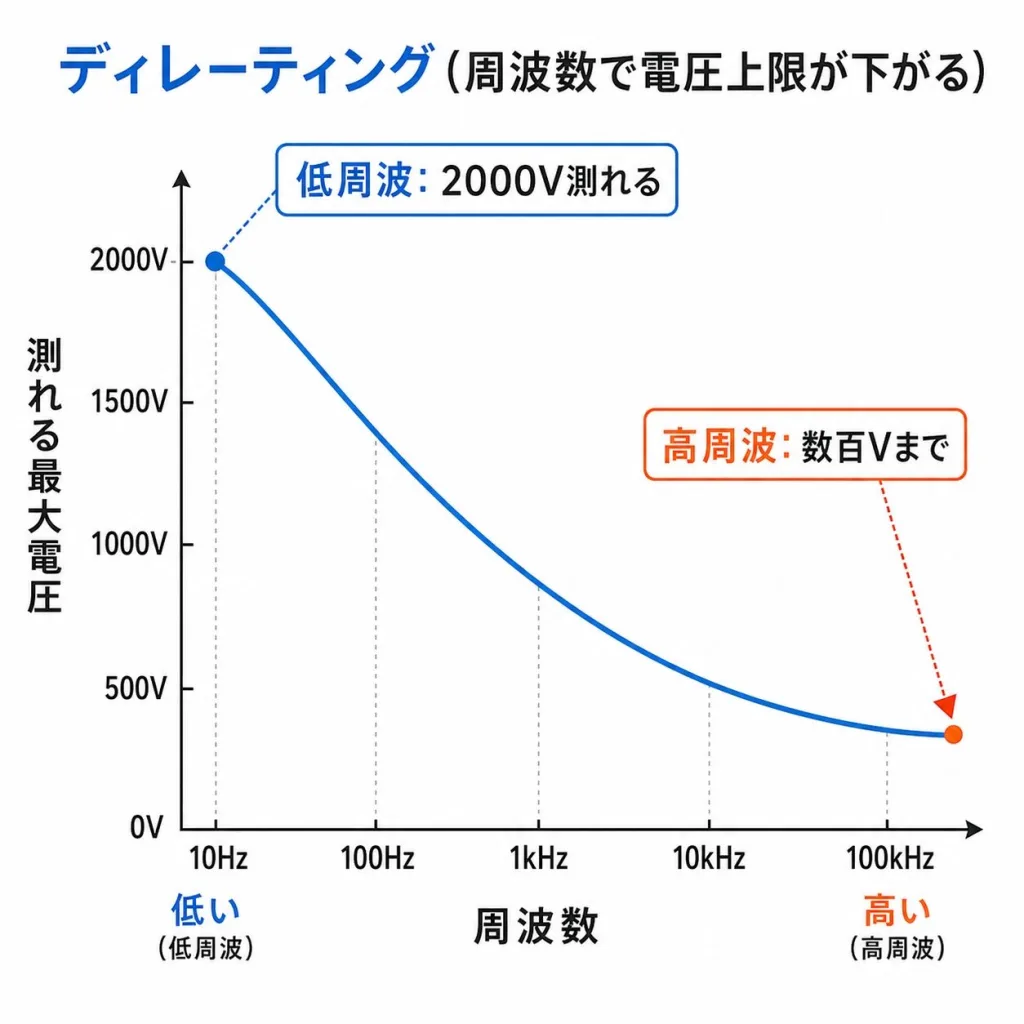

高耐圧差動プローブは、周波数が高くなると最大入力電圧が下がります（ディレーティングといいます）。低い周波数では2000V測れても、高い周波数では数百Vまでしか測れないことがあります。データシートの「電圧 vs 周波数」のグラフを必ず確認してください（出典：Teledyne LeCroy 高電圧プローブ オペレーターズ・マニュアル）。
帯域と立ち上がりの関係（5倍ルール）の基礎は オシロの帯域は信号周波数の何倍必要？5倍ルール で詳しく解説しています。
チェック③減衰比・④CMRR・⑤CAT区分
③減衰比｜「電圧を何分の1に縮めるか」

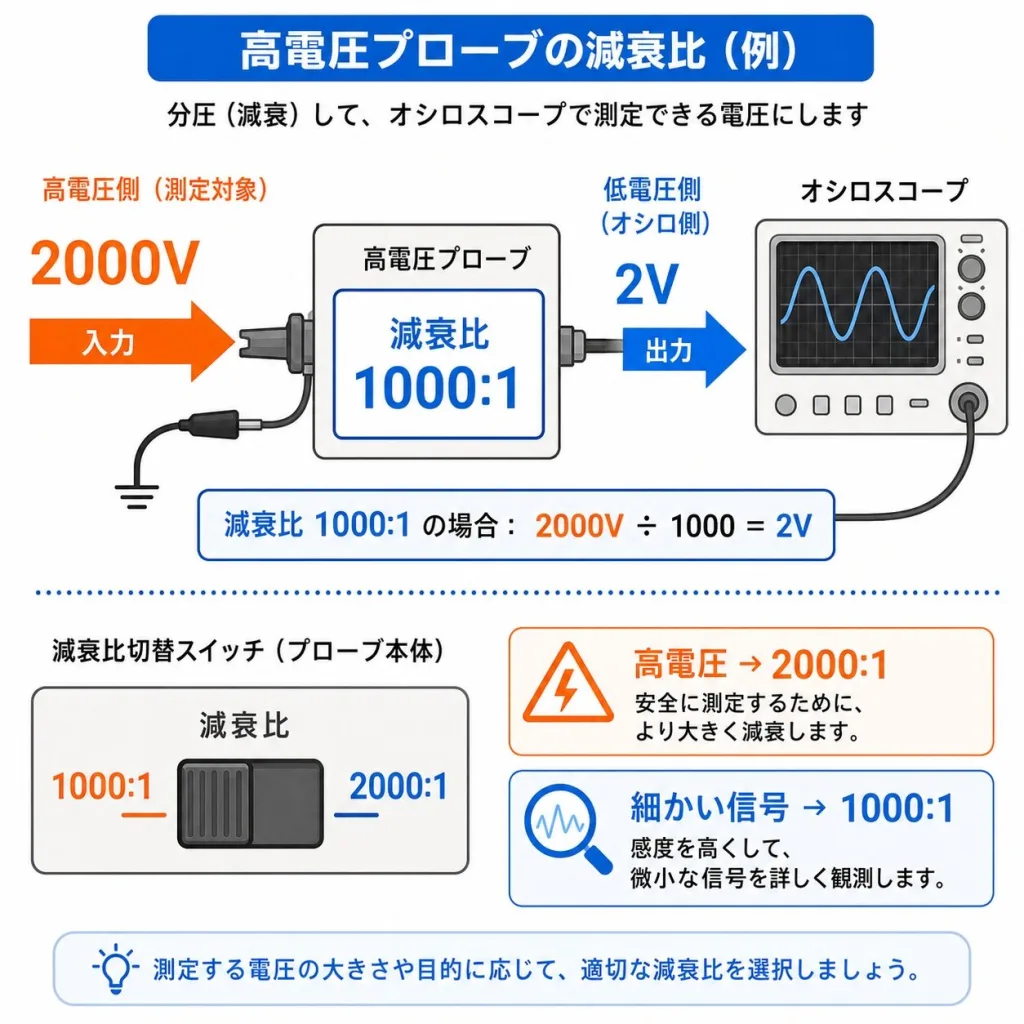

減衰比とは、高い電圧をオシロが扱える小さな電圧に何分の1に縮めるかです。1000:1なら1000Vを1Vに縮めます。多くの高耐圧プローブは1000:1や2000:1など切り替え式です。高い電圧を測るときは大きい減衰比（例:2000:1）、小さい信号を細かく見たいときは小さい減衰比を選ぶと、分解能とノイズのバランスが取れます。
④CMRR｜「邪魔な共通ノイズを捨てる力」
CMRR（同相電圧除去比）は、2点に共通して乗っているノイズ（同相電圧）をどれだけ上手に捨てられるかの数値です。高いほどクリーンな波形が得られます。とくにインバータのように大きな同相電圧が動く場所では、CMRRが高いプローブほど有利です。
⑤CAT区分｜「測ってよい場所」の安全ランク

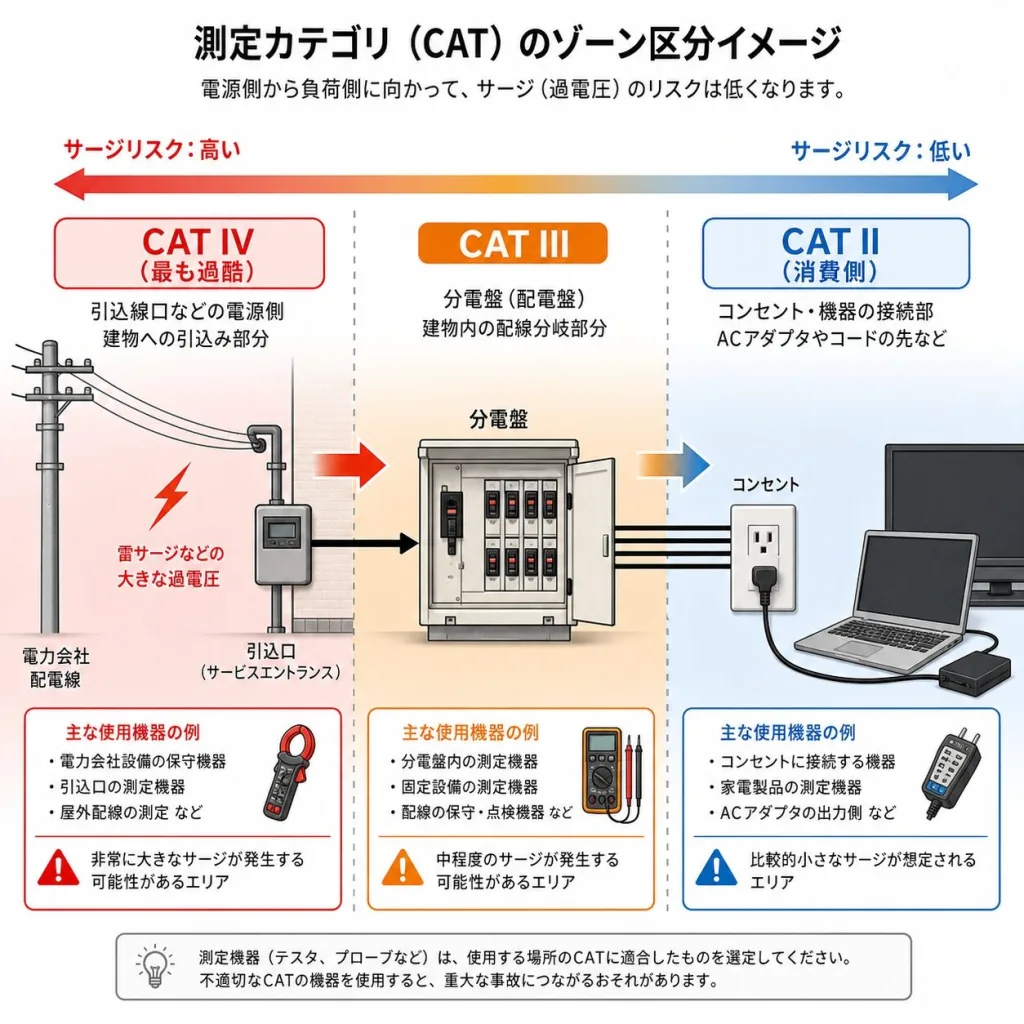

CAT（測定カテゴリ）は、その機器を「どこで使ってよいか」を表す安全ランクです。電源に近い場所ほど、瞬間的な大きな過電圧（サージ）が起きやすいため、高いCAT区分が必要になります（出典：IEC/EN 61010、HIOKI解説）。
| 区分 | 使ってよい場所のイメージ |
|---|---|
| CAT II | コンセントにつなぐ機器側（家電など消費側） |
| CAT III | 分電盤・工場の固定配線など建物の中の配電 |
| CAT IV | 引き込み口・電源の最も大元（最も過酷） |
「電圧が足りていればOK」ではありません。同じ電圧でも、電源に近い場所はCAT区分の高いプローブが必要です。プローブ本体だけでなく、付属のチップやクリップにも個別のCAT定格があるので、組み合わせで一番低い定格に合わせて判断します。

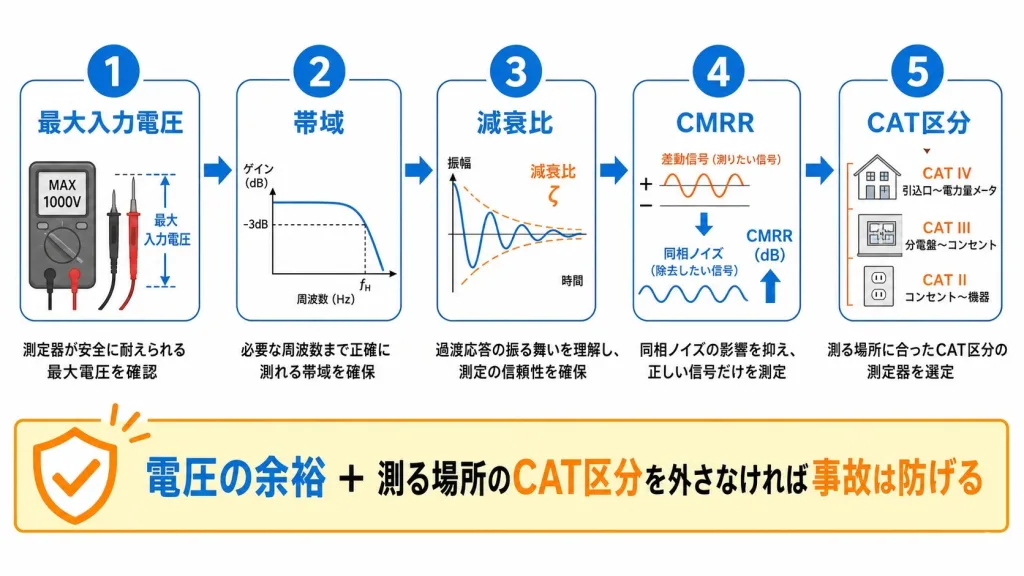

迷わない選び方｜5項目を順番にチェック
初心者が迷わないために、この順番でチェックすれば確実です。
最大入力電圧：測りたい電圧のピーク値の1.2〜1.5倍以上か？差動・同相の両方を確認。
帯域：測る信号の周波数の5倍以上か？高周波でのディレーティングも確認。
減衰比：測る電圧の大きさに合った切り替えができるか？
CMRR：同相ノイズの多い環境なら、CMRRの高いものを選ぶ。
CAT区分：測る場所（消費側か電源側か）に合った安全ランクか？
高電圧の測定が多いハイサイド駆動の回路については ゲート駆動回路とは？ も読んでおくと、どこを測るのかのイメージがつかみやすくなります。
選んだあと｜安全に測るための基本動作
良いプローブを選んでも、使い方を間違えれば危険です。高電圧を測るときの基本を押さえましょう。
- 電源を切った状態でプローブを接続する：通電したまま端子に当てると、火花やショートのリスクがある。
- 定格を絶対に超えない：「ちょっとくらい」が事故のもと。ピーク値で判断する。
- 片手で作業し、もう片方の手は体から離す：万一のとき、心臓を通る電流の経路を作らないため。
- 減衰比の切り替え設定をオシロ側と一致させる：ズレると表示電圧が桁違いになり、判断を誤る。
減衰比を1000:1から2000:1に切り替えると、測れる電圧の上限は上がりますが、小さな信号は見えにくくなります。逆に細かい波形を見たいときは小さい減衰比に。目的に応じて切り替えるのがコツです。
よくある質問（FAQ）
まとめ
- ①最大入力電圧：測る電圧のピーク値の1.2〜1.5倍以上。差動・同相の両方。
- ②帯域：信号周波数の5倍以上。高周波でのディレーティングに注意。
- ③減衰比：測る電圧の大きさに合わせて切り替えられるもの。
- ④CMRR：同相ノイズの多い環境では高いものが有利。
- ⑤CAT区分：測る場所（消費側か電源側か）に合った安全ランク。
高電圧の測定は、選び方ひとつで安全が大きく変わります。「電圧の余裕」と「測る場所のCAT区分」、この2つを外さなければ、初心者でも大きな事故は防げます。
実機（DSO-X 3024A＋高電圧差動プローブ）でインバータの高電圧波形を測定してきた経験をもとに執筆しています。最大入力電圧の余裕不足でプローブを傷めた失敗も含め、現場で実際に効いた選び方の基準を書いています。
