- 「電源IC」って言葉を聞いたけど、何のことかさっぱりわからない
- スマホや家電の中で、いったい何の役に立っているの？
- 「レギュレータ」「DC-DC」「LDO」…似た言葉が多くて混乱する
- 電源ICが「何をする部品なのか」が、たとえ話で一発でわかる
- なぜ電源ICがないと機器が動かないのか、その理由がわかる
- 電源ICの2大タイプ（DC-DCとLDO）の違いがスッキリ整理できる
電源IC（でんげんアイシー）とは、電子機器の中で電気の「電圧（電気を押し出す力の大きさ）」を作り変え、安定させるための小さな部品です。ICとは「集積回路」のことで、たくさんの電子部品を米粒くらいの大きさにギュッとまとめたものを指します。コンセントや電池から来た電気を、スマホやパソコンの中の部品がちょうど使える電圧に変えて、ムラなく届ける——いわば「電気の交通整理係」です。
目次
そもそも電源ICとは？「電圧を整える小さな部品」のこと
電源ICを一言で言うと、「電気の電圧を、必要な大きさにそろえて安定させる部品」です。
まず「IC」という言葉から説明します。IC（アイシー）とは「集積回路（しゅうせきかいろ）」の略で、たくさんの小さな電子部品を1つのチップにギュッと詰め込んだものです。黒いムカデのような形（足がたくさん出ている部品）を、基板の上で見たことがあるかもしれません。あれがICです。
その中で「電源IC」は、電気の電圧を扱う専門のICのことです。電圧とは、かんたんに言えば「電気を押し出す力の大きさ」のこと。乾電池は1.5V（ボルト）、家庭のコンセントは100V、というように、電気にはそれぞれ「強さ」があります。

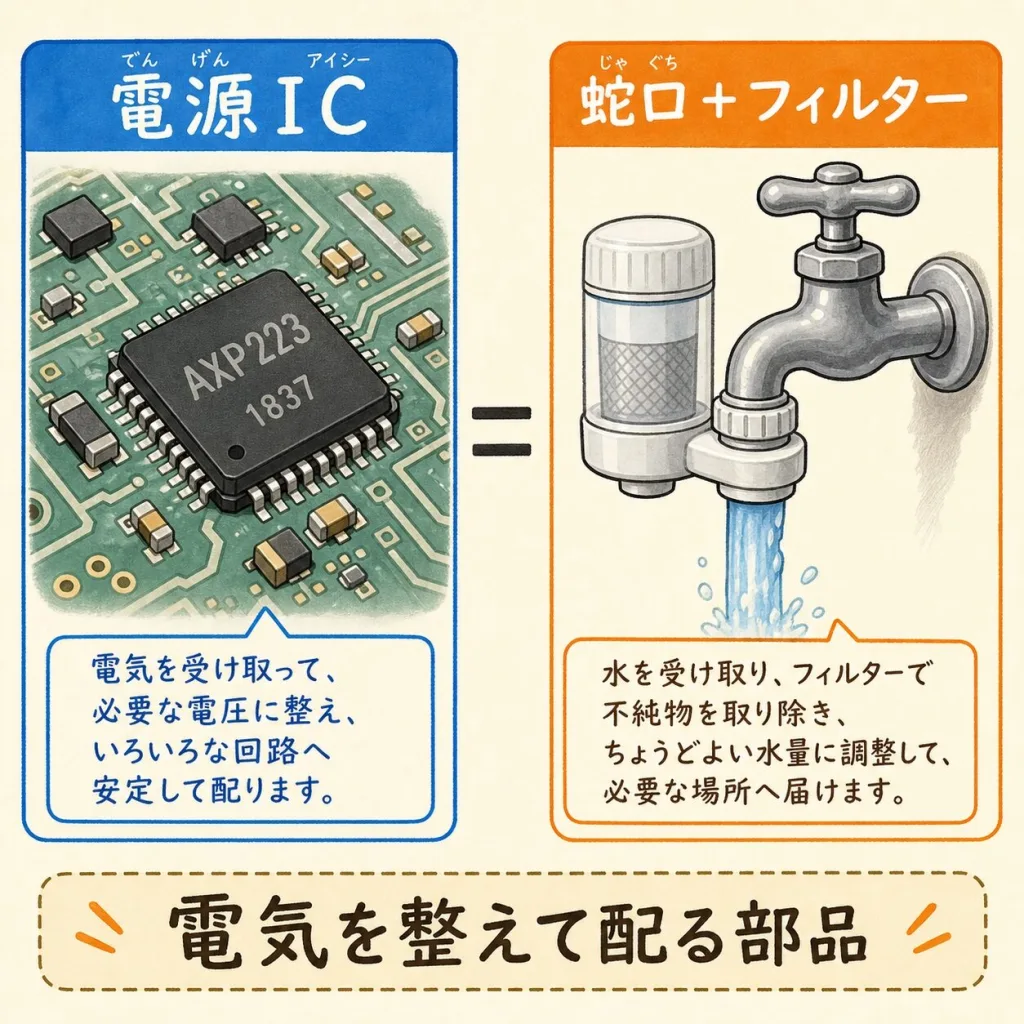

電源ICは「水道の蛇口とフィルターが一体になった装置」のようなものです。水道管から来る勢いの強すぎる水を、ちょうどいい強さに絞り、しかもゴミを取り除いてキレイな水にして、各部屋に届ける——電源ICも同じように、強すぎる電気をちょうどいい強さに変え、ノイズ（電気の乱れ）を取り除いて、各部品に届けています。
つまり電源ICとは、「来た電気を、機器の中の部品がちょうど使える形に整えて配る部品」ということです。
なぜ電源ICが必要なの？電圧が「合わない」と部品は動かない
「電気が来ているなら、そのまま使えばいいのでは？」と思うかもしれません。ところが、ここが電気のおもしろいところで、部品ごとに「使える電圧」が決まっているのです。
たとえばスマホの充電器から来る電気は5Vです。でも、スマホの頭脳である「マイコン（小さなコンピューター）」が動くのに必要な電圧は3.3Vだったり、1.8Vだったりします。来た電気（5V）をそのままマイコンに流すと、電圧が高すぎて壊れてしまうのです。
「電圧が高ければ高いほどよく動く」と思いがちですが、逆です。部品には「ちょうどいい電圧」があり、それより高いと壊れ、低いと動きません。料理でいえば「火加減」のようなもので、強すぎても弱すぎてもダメ、というイメージです。

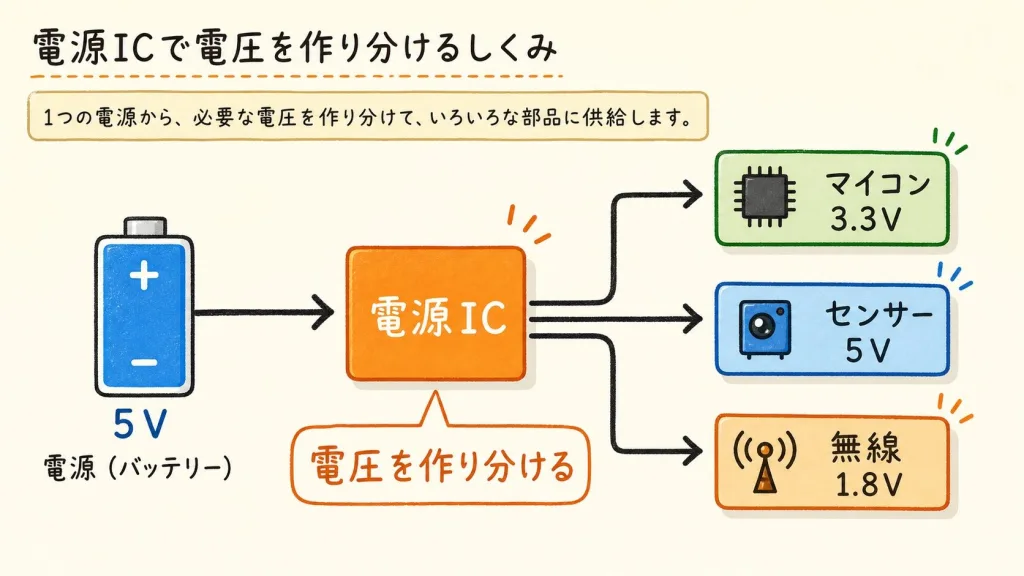

さらに、1つの機器の中にはたくさんの部品があり、それぞれ必要な電圧がバラバラです。マイコンは3.3V、センサーは5V、無線通信のチップは1.8V…というように。これを1つの電源（たとえば充電器の5V）から、それぞれに合わせて作り分けるのが電源ICの仕事です。
つまり電源ICが必要な理由は、「部品ごとにちょうどいい電圧を作り分けて、壊さず・確実に動かすため」ということです。

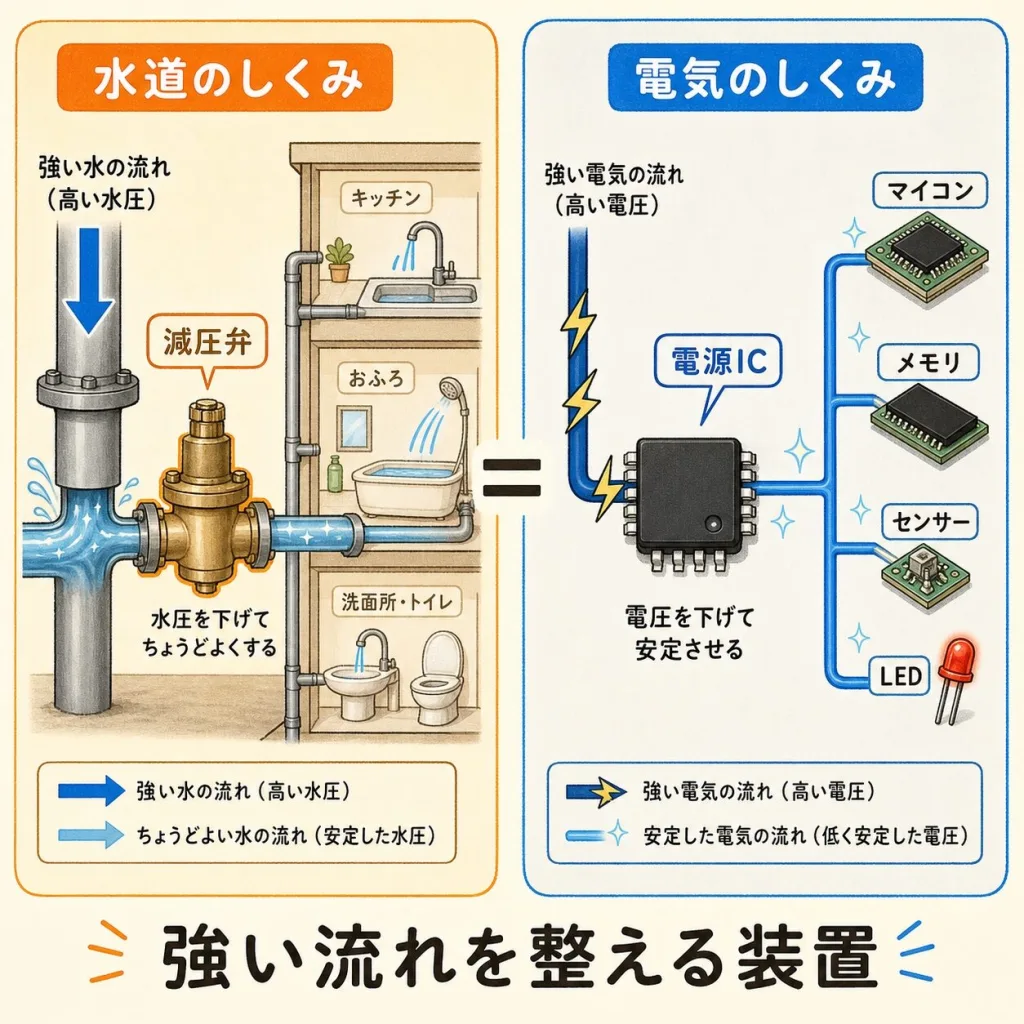

身近なたとえで完全理解｜電源ICは「ビルの給水システム」
電源ICのはたらきを、もっとイメージしやすくするために「マンションの水道」で考えてみましょう。
道路の下を通る水道管(本管)の水は、勢いがとても強く、そのまま各部屋に流すと蛇口やシャワーが壊れてしまいます。そこでマンションには、水の勢いをちょうどよく調整する「減圧弁(げんあつべん)」という装置がついています。
この減圧弁こそ、電源ICとそっくりの役割をしています。
| マンションの水道 | 電子機器の中 |
|---|---|
| 勢いの強い水道本管 | 充電器や電池からの電気（5Vなど） |
| 勢いを整える減圧弁 | 電源IC |
| 各部屋の蛇口（強さがバラバラでOK） | マイコン・センサーなどの部品（3.3V・1.8Vなど） |
水道の減圧弁が「強い水を弱めて、安定して届ける」のと同じように、電源ICは「強い電気を弱めて、安定して届ける」のです。しかも、水道の蛇口をひねる量が変わっても水の勢いが一定に保たれるように、電源ICも使う電気の量が変化しても、電圧をずっと一定に保ち続けます。
つまり電源ICは、「電気版の減圧弁＝つねに安定した電圧を届ける装置」と覚えておけばバッチリです。

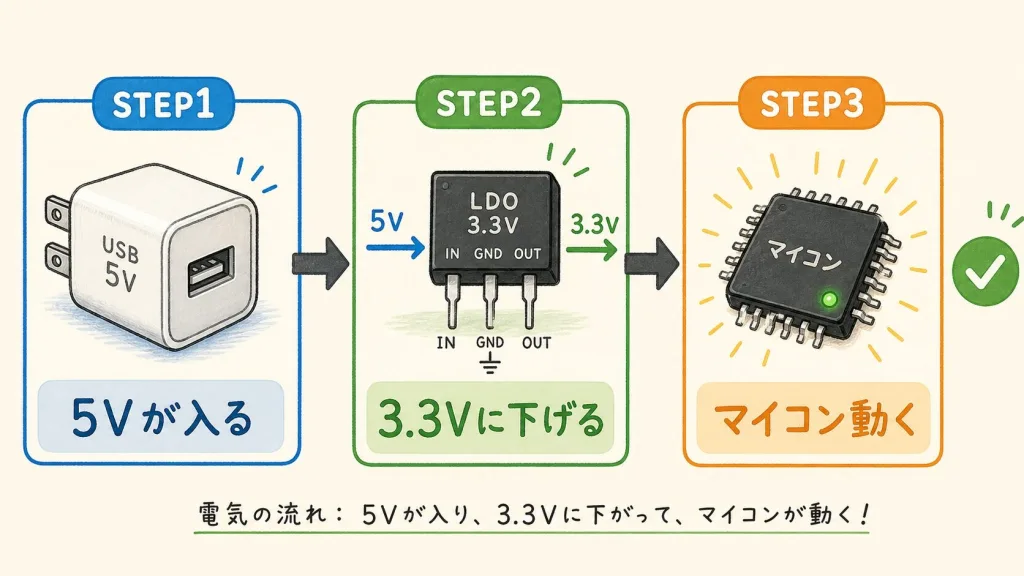

具体例で考える｜充電器の5Vから、マイコンの3.3Vを作る
実際に、電源ICがどんな仕事をしているか、身近な例で追いかけてみましょう。スマホやマイコン基板でよくある「5Vから3.3Vを作る」場面です。
充電器（USB）から、5Vの電気が基板に入ってくる。
電源ICがこの5Vを受け取り、内部で電圧を3.3Vに下げる（これを「降圧（こうあつ）」といいます）。
作られた安定した3.3Vが、マイコンに届けられ、マイコンが正常に動き出す。
ここで、電源ICには「電気を弱めるときのやり方」が大きく2種類あります。1つは余った電圧を熱に変えて捨てる方式、もう1つは電気を高速でON/OFFして必要な分だけ送る方式です。この違いが、次に説明する「2大タイプ」につながります。
余った電圧を熱に変える方式の場合、たとえば5Vを3.3Vにすると、差の1.7Vぶんが熱として捨てられます。仮に0.5A（アンペア＝流れる電気の量）流れているとすると、捨てられる電力は——1.7V × 0.5A ＝ 0.85W（ワット）。このぶんがムダな発熱になります。小さな数字に見えますが、ICにとっては「使い方しだいで結構あつくなる量」なのです。
電源ICには「ムダ（熱）が多いけどシンプルな方式」と「ムダが少ないけど複雑な方式」があります。どちらを選ぶかは、機器の性質しだいです。次の章で2つを比べてみましょう。

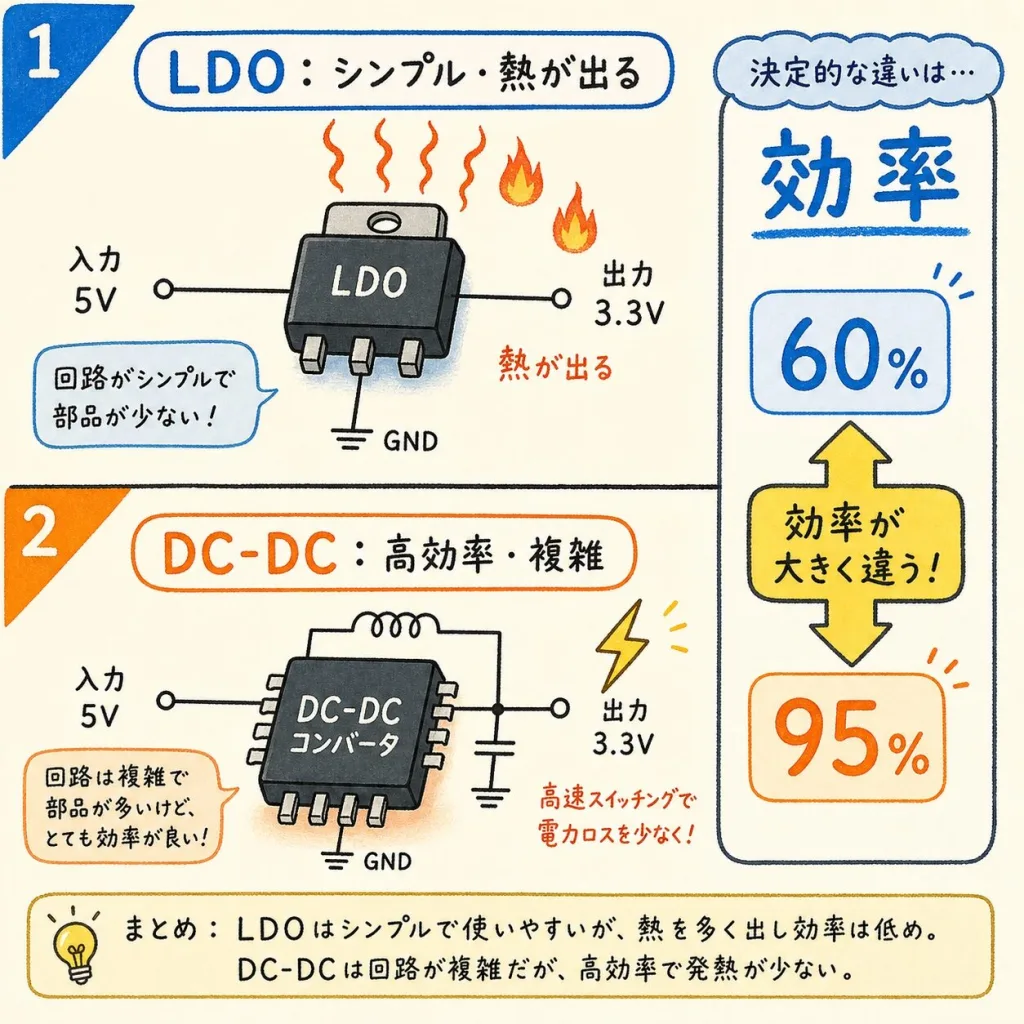

電源ICの2大タイプ｜「LDO」と「DC-DC」の違い
電源ICは、大きく分けて2つの種類があります。名前はむずかしそうですが、考え方はとてもシンプルです。
① リニアレギュレータ（LDO）＝シンプルだけど発熱する
「リニアレギュレータ」、その代表がLDO（エルディーオー）です。これは先ほどの「余った電圧を熱に変えて捨てる方式」。やり方がシンプルで、部品も少なく、価格も安く、電気のノイズ（乱れ）も少ないのが長所です。
短所は効率が悪い（ムダな熱が出る）こと。たとえば5Vから3Vを作ると、効率はおよそ60%しかありません。残りの40%は熱として捨てられてしまいます。
② スイッチングレギュレータ（DC-DC）＝効率がいいけど複雑
もう1つが「スイッチングレギュレータ」、その代表がDC-DCコンバータです。こちらは電気を超高速でON/OFFして、必要な分だけ送る方式。ムダが少なく、変換効率は最大で95%ほどにもなります。さらに、電圧を下げる（降圧）だけでなく、上げる（昇圧）こともできる自由度の高さが魅力です。
短所は、構造が複雑で部品点数が多く、設計がむずかしいこと。また、高速ON/OFFのせいで電気にノイズ（リップルやスイッチングノイズと呼ばれる乱れ）が出やすい点も注意が必要です。
LDO（リニア）
- シンプル・安い・ノイズ少
- 効率が低い（熱が出る）
- 降圧だけ（電圧を下げる用）
- 少しの電力向き
DC-DC（スイッチング）
- 効率が高い（省エネ）
- 複雑・部品多い・ノイズ出やすい
- 降圧も昇圧もできる
- 大きな電力向き
ここで紹介した「60%」「95%」はあくまで一例です。実際の効率はメーカーや製品（シリーズ）、使う条件によって変わります。正確な数字は、その電源ICの「データシート（仕様書）」で確認するのが基本です。
つまりざっくり言うと、「とにかくシンプルで静かに使いたいならLDO、省エネ重視で大きな電力を扱うならDC-DC」という使い分けになります。

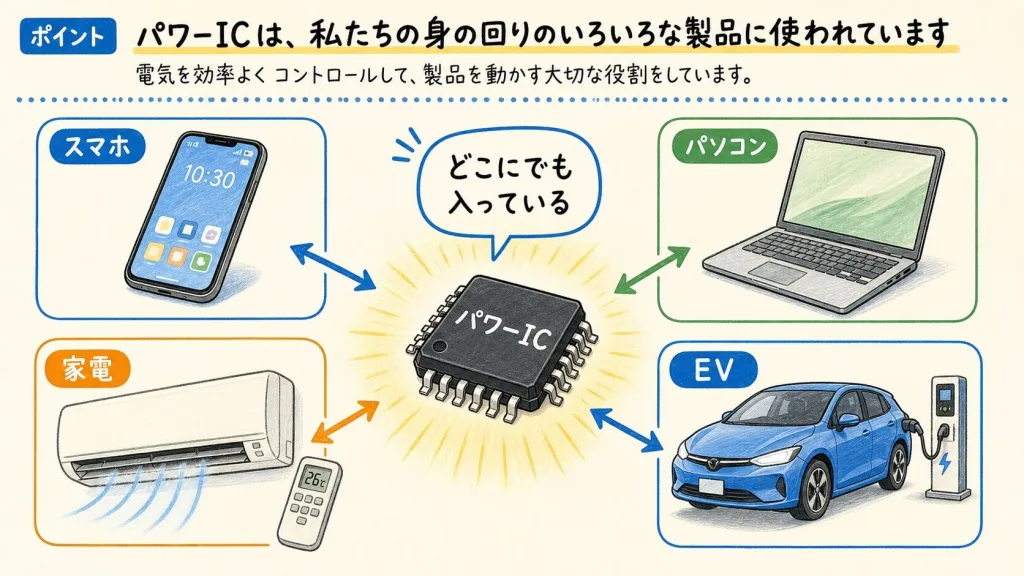

電源ICは身の回りのどこにある？実はあらゆる機器の中に
電源ICは表に出てこない「縁の下の力持ち」なので目立ちませんが、実は電気で動くほとんどすべての機器に入っています。
| 身近な機器 | 電源ICがしていること |
|---|---|
| スマートフォン | 電池の電圧を、画面・カメラ・通信チップそれぞれに合わせて配る |
| パソコン | CPUやメモリに、安定した低い電圧を大量に供給する |
| テレビ・冷蔵庫など家電 | コンセントの電気を、制御基板が使える電圧に整える |
| USB充電器・ACアダプター | 家庭の100Vを、5Vなどの使いやすい電圧に変換する |
| 電気自動車（EV） | バッテリーの電圧を、車内の各装置に合わせて分配する |
最近は、複数の電源ICを1つのチップにまとめた「PMIC（ピーミック）」という部品もよく使われます。PMICはPower Management IC（電源を管理するIC）の略で、スマホのように「たくさんの違う電圧が必要な機器」で、電源を1つにまとめて管理してくれる便利な存在です。
つまり、電気で動くものを開けば、ほぼ必ずどこかに電源ICが入っていると考えてよいのです。
初心者がつまずきやすいポイント3つ
①「電源IC＝電池」だと思ってしまう
電源ICは、電気を「作り出す」部品ではありません。電気を生み出すのは電池や発電所です。電源ICは、すでにある電気を「整えて配る」だけ。電気の発生源ではなく、あくまで「交通整理係」だと覚えておきましょう。

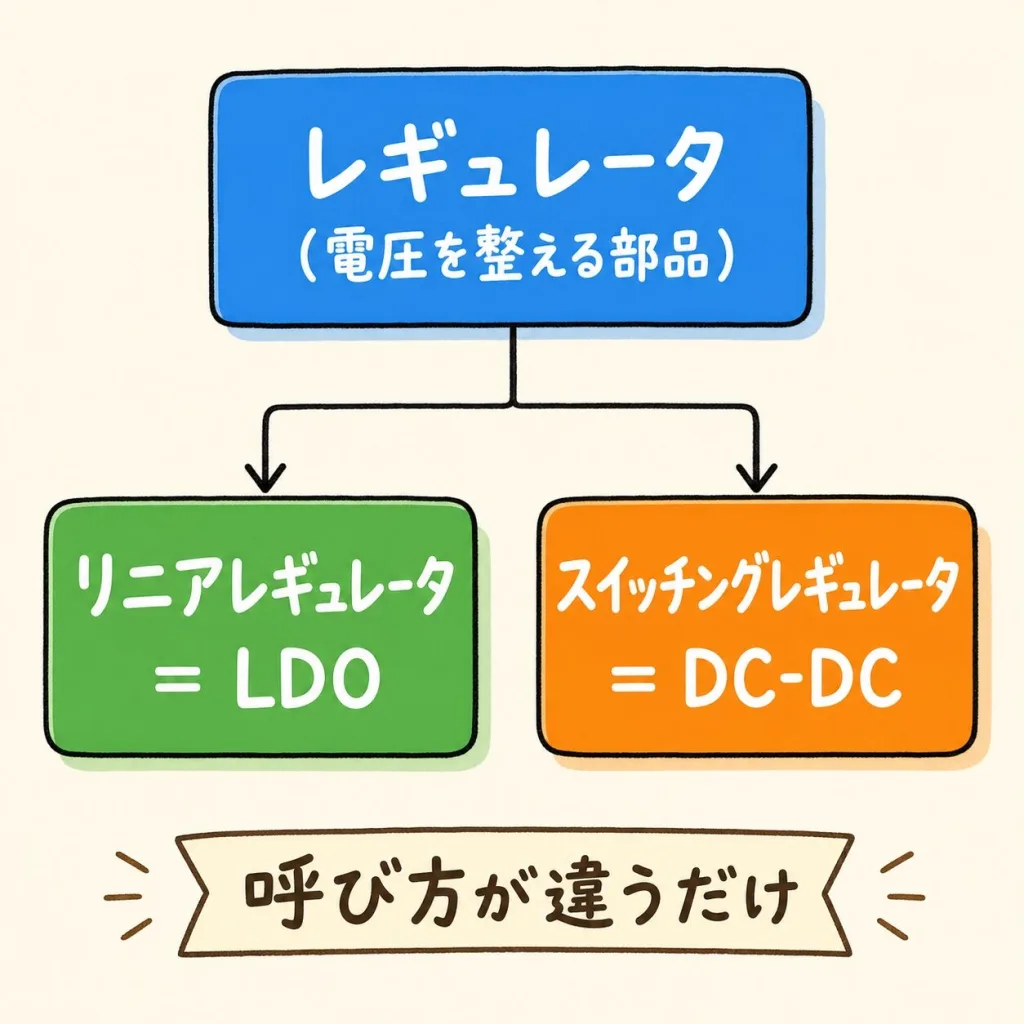

②「レギュレータ」と「コンバータ」が別物だと思ってしまう
用語がたくさん出てきて混乱しますが、整理するとシンプルです。「レギュレータ」は電圧を一定に整える部品全般のこと。その中に「リニアレギュレータ（＝LDO）」と「スイッチングレギュレータ（＝DC-DCコンバータ）」がある、という親子関係です。
「LDO」「リニアレギュレータ」は同じ仲間の言葉、「DC-DC」「スイッチングレギュレータ」も同じ仲間の言葉です。呼び方が違うだけで、別々の新しい部品が出てきたわけではありません。
③「効率がいいDC-DCを使えば常に正解」だと思ってしまう
効率だけ見るとDC-DCが優秀ですが、DC-DCは電気にノイズ（乱れ）を出します。たとえばマイクの音声やセンサーの繊細な信号など、ノイズを嫌う部分には、あえてノイズの少ないLDOを使うこともよくあります。「効率がいい＝いつも最適」ではない、ということです。
よくある質問（FAQ）

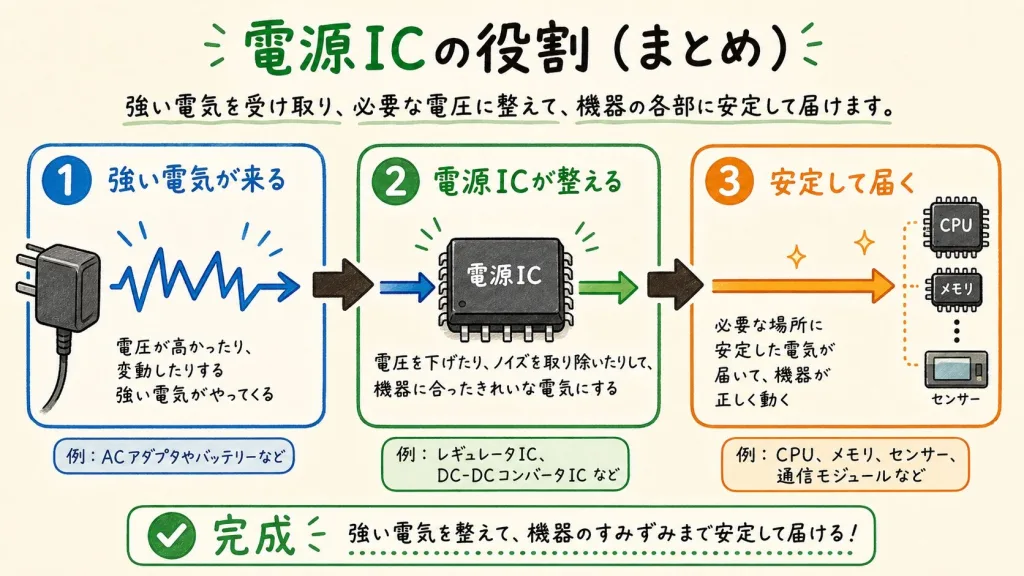

まとめ｜電源ICは「電気の交通整理係」
- 電源ICは、電気の電圧を変換・安定させて各部品に届ける小さな部品（IC）。
- 部品ごとに「ちょうどいい電圧」が違うため、それを作り分ける必要がある。
- イメージは「水道の減圧弁」。強い電気を整えて安定供給する。
- 大きく2タイプ：LDO（シンプル・低ノイズ・発熱あり）とDC-DC（高効率・複雑・ノイズあり）。
- スマホ・PC・家電・EVなど、電気で動くほぼすべての機器に入っている。
電源ICは表に出てこない地味な存在ですが、これがなければスマホも家電も動きません。まさに「電気の交通整理係」として、機器を裏で支える縁の下の力持ちなのです。
次の一歩として、「そもそも電気とは何か」「DC-DCの中身ってどうなっているの？」と気になってきたら、下の関連記事に進んでみてください。一つずつ理解していけば、電気の世界はぐっと身近になります。
