【完全図解】PN接合の原理を中学生でも理解|なぜ電気が一方通行?

😣 こんな経験はありませんか?
  • 設計レビューで「PN接合が…」と話が始まった瞬間、頭が真っ白になった
  • 参考書に「正孔(ホール)が拡散して…」と書いてあるが、正孔って何なのかピンとこない
  • ダイオードが「電気を一方通行にする部品」なのは知っているが、なぜ一方通行になるのかを説明できない
  • 客先で「なぜ逆方向には流れないんですか?」と聞かれたら、絶対に答えられない
✅ この記事でわかること
  • PN接合が「電気の一方通行」になる本当の理由
  • 「空乏層」という見えない壁の正体
  • 順方向・逆方向で何が起きているかを"絵"で完全理解
  • ダイオード・トランジスタ・太陽電池すべての土台がわかる

こんにちは、シラスです。先に結論を言います。PN接合とは「電子が余っている材料(N型)」と「電子が足りない材料(P型)」をくっつけたものです。そして、この2つをくっつけた瞬間、境界線に「見えない壁(空乏層)」ができます。この壁のおかげで、電気は一方通行になるのです。

この記事では、難しい数式は一切使いません。「電車の改札」と「人の流れ」でPN接合の正体を完全に理解できる構成にしました。読み終わる頃には、ダイオード・トランジスタ・太陽電池すべての原理が「同じこと」だとわかります。

そもそも半導体とは「電気をちょっとだけ通す」材料

PN接合の話に入る前に、たった1つだけ前提知識をおさらいします。半導体とは何か、です。

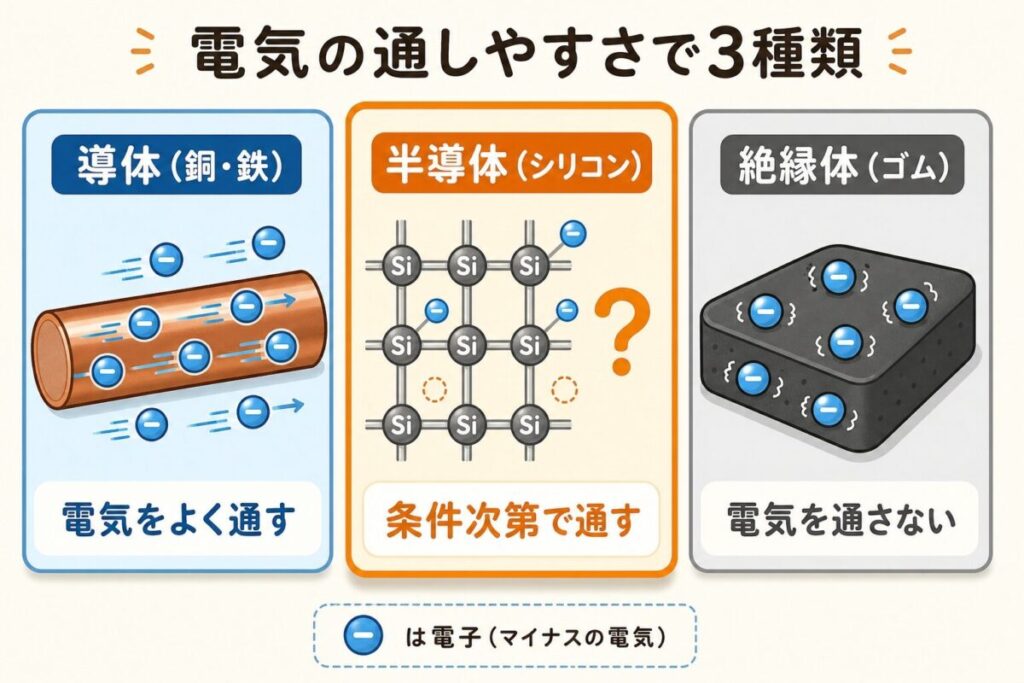

世の中の材料は、電気の通しやすさで3種類に分けられます。

🔌

導体

電気をよく通す

銅・アルミ・鉄など

半導体

条件次第で通す

シリコン(Si)・ゲルマニウム(Ge)

🚫

絶縁体

電気を通さない

ゴム・プラスチック・ガラス

💡 ポイント
半導体(シリコン)は、そのままでは「ほとんど電気を通さない」中途半端な材料です。でも、ここに不純物を混ぜると、電気の流れ方を自由自在にコントロールできるようになります。これが半導体の魔法です。

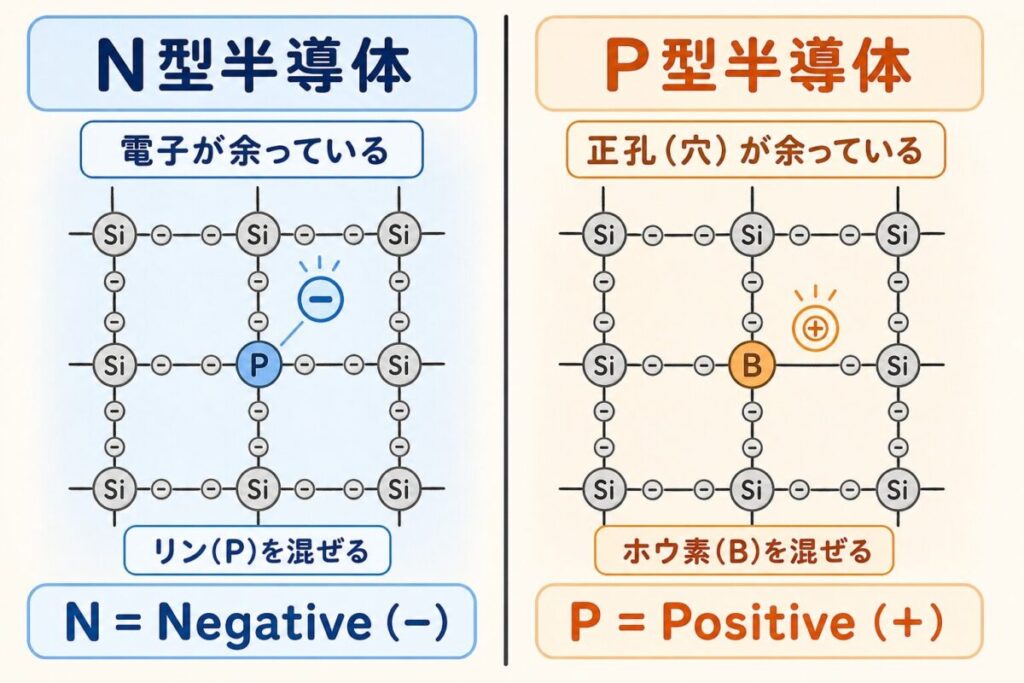

N型とP型——2つの「電気の運び屋」

純粋なシリコンに、ほんの少しだけ別の元素を混ぜます(これをドーピングと呼びます)。混ぜる元素によって、2種類の半導体ができあがります。

N型半導体:電子(−)が余っている材料

シリコンにリン(P)やヒ素(As)を混ぜると、電子が1個余ります。この余った電子が自由に動き回って電気を運びます。

Nは「Negative(負・マイナス)」の頭文字。マイナスの電気(電子)が主役、と覚えてください。

P型半導体:電子の「穴」が余っている材料

シリコンにホウ素(B)やガリウム(Ga)を混ぜると、電子が1個足りなくなります。この「電子が入るべき空席」のことを正孔(せいこう・ホール)と呼びます。

Pは「Positive(正・プラス)」の頭文字。プラスの電気(正孔)が主役、と覚えてください。

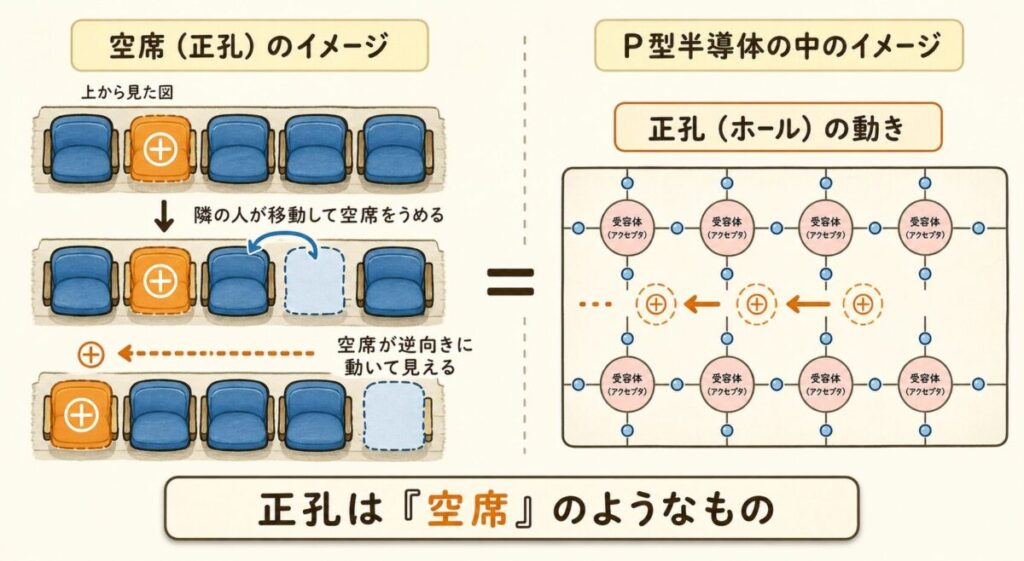

⚠️ 注意:「正孔」がイメージできない人へ
正孔(ホール)は、満員電車の「空席」だと思ってください。空席自体は何も動いていませんが、誰かが空席に座ると、その人が元いた場所が新しい空席になります。結果として「空席が逆方向に動いているように見える」のです。これが正孔の正体です。

N型半導体

⊖ ⊖ ⊖ ⊖

主役:電子(−)

混ぜる不純物:リン(P)

頭文字:Negative

P型半導体

⊕ ⊕ ⊕ ⊕

主役:正孔(+)

混ぜる不純物:ホウ素(B)

頭文字:Positive

📘 もっと詳しく知りたい人へ
半導体の基礎│p型・n型の違いとpn接合 →

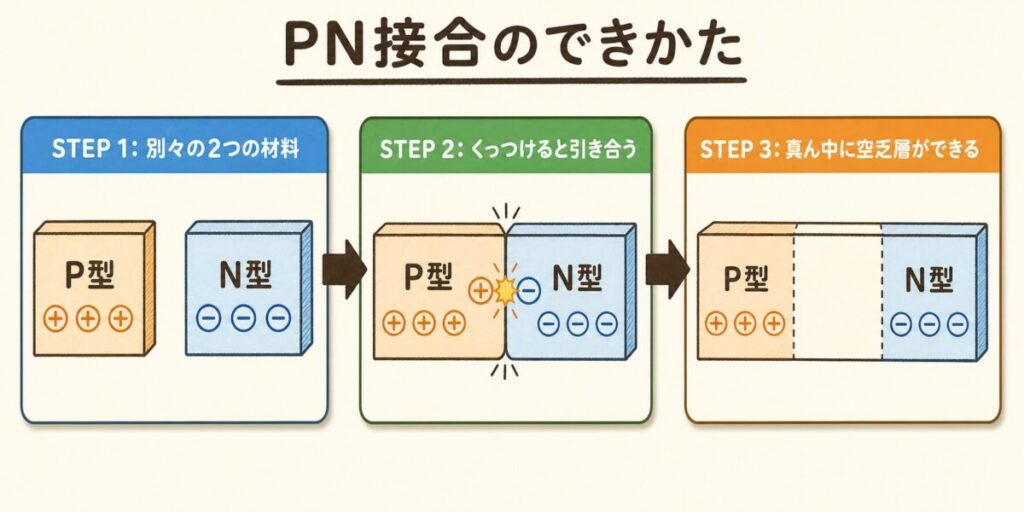

PN接合とは「2つの材料をくっつけた瞬間」に生まれる

さあ、ここからが本題です。P型半導体とN型半導体を、ピタッとくっつけてみましょう。これが「PN接合」です。

PN接合のイメージ

⊕ ⊕ ⊕
⊕ ⊕ ⊕

P型

⊖ ⊖ ⊖
⊖ ⊖ ⊖

N型

↑ 左がP型(正孔だらけ)、右がN型(電子だらけ)

くっつけた瞬間、境界線では何が起きるでしょうか?プラスの正孔(⊕)と、マイナスの電子(⊖)が向かい合います。プラスとマイナスは引き合いますよね。

境界線付近にいた電子は、隣のP型エリアにある正孔めがけて飛んでいきます。そして、電子と正孔は「ガッチャン」とぶつかって消滅します(これを再結合といいます)。

💡 ここがポイント
電子と正孔がぶつかって消えると、境界線付近には「電気を運ぶ役者がいない領域」ができます。これが、PN接合の主役「空乏層(くうぼうそう)」です。

空乏層——境界線にできる「見えない壁」

電子と正孔が消えた後、何が残るでしょうか?実は「動けないプラス」と「動けないマイナス」が残ります。

N型エリアでは、電子(−)が飛び出した後に「動けないプラスのイオン」が残ります。P型エリアでは、正孔(+)が消えた後に「動けないマイナスのイオン」が残ります。

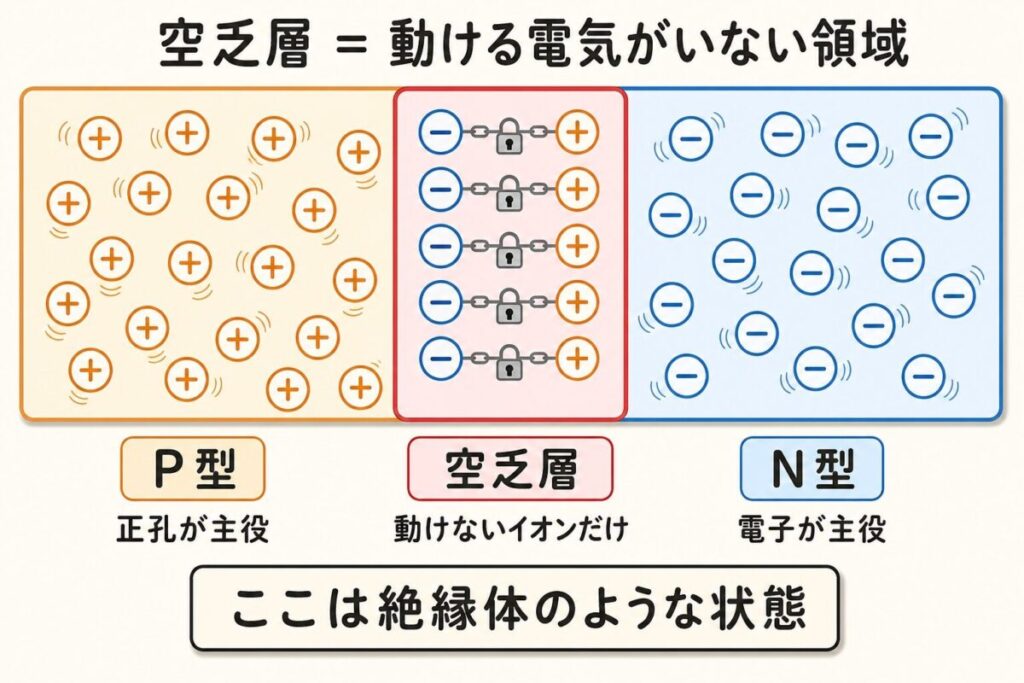

空乏層のできかた

⊕ ⊕ ⊕

P型

正孔が主役

空乏層

動けないイオンだけ

⊖ ⊖ ⊖

N型

電子が主役

↑ 真ん中に「動けないイオン」だけが残る領域 = 空乏層

この空乏層には動ける電子も正孔も存在しません。つまり、電気を運ぶ役者がいない=絶縁体のような状態になっています。

🔧 田中さんの「あるある」
「PN接合の真ん中には絶縁体みたいな層がある」と覚えれば、もうPN接合は理解したも同然です。普通の状態では電気は流れないのがスタート地点。ここから「どうやって電気を流すか」が次の話です。

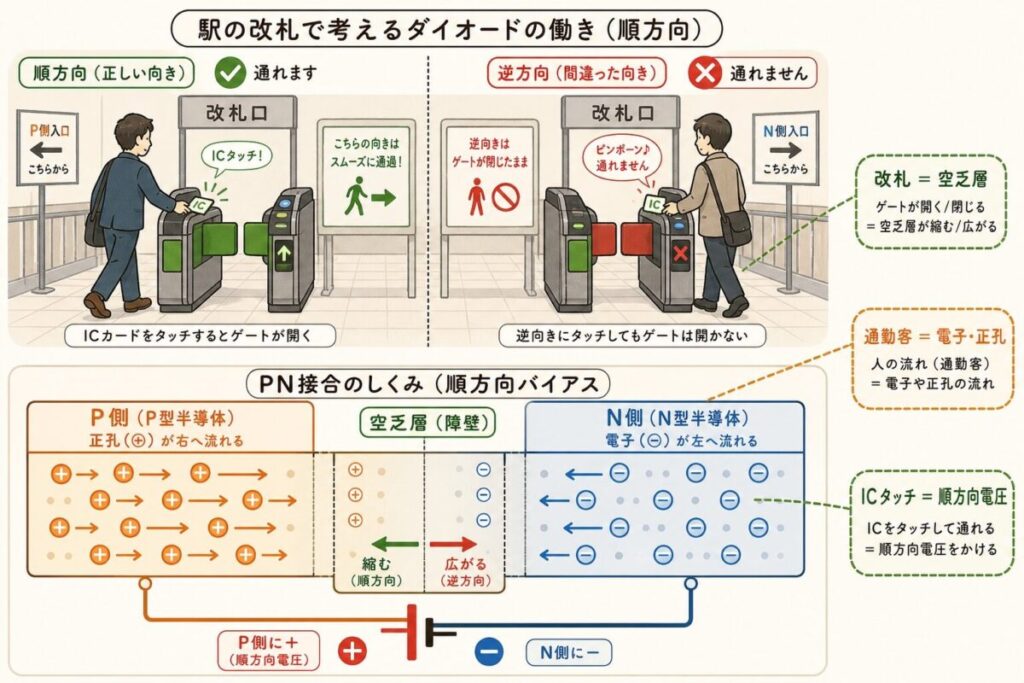

電車の改札で完全理解!PN接合は「一方通行のゲート」

ここで一気にイメージを掴むために、電車の改札を思い浮かべてください。

改札には「入場専用ゲート」と「出場専用ゲート」がありますよね。入場側からは入れるけど、逆向きには通れない。PN接合は、まさにこの一方通行の改札と同じ仕組みなのです。

🚉 PN接合 = 駅の改札
PN接合の世界 駅の改札の世界
電子・正孔 通勤客
空乏層 閉じた改札ゲート
順方向電圧 ICカードをタッチして開く
逆方向電圧 逆向きから来た客(ゲートが開かない)

この比喩を頭に入れた状態で、次の2つの章を読んでください。「順方向=改札が開く」「逆方向=改札が閉じる」が一発でわかります。

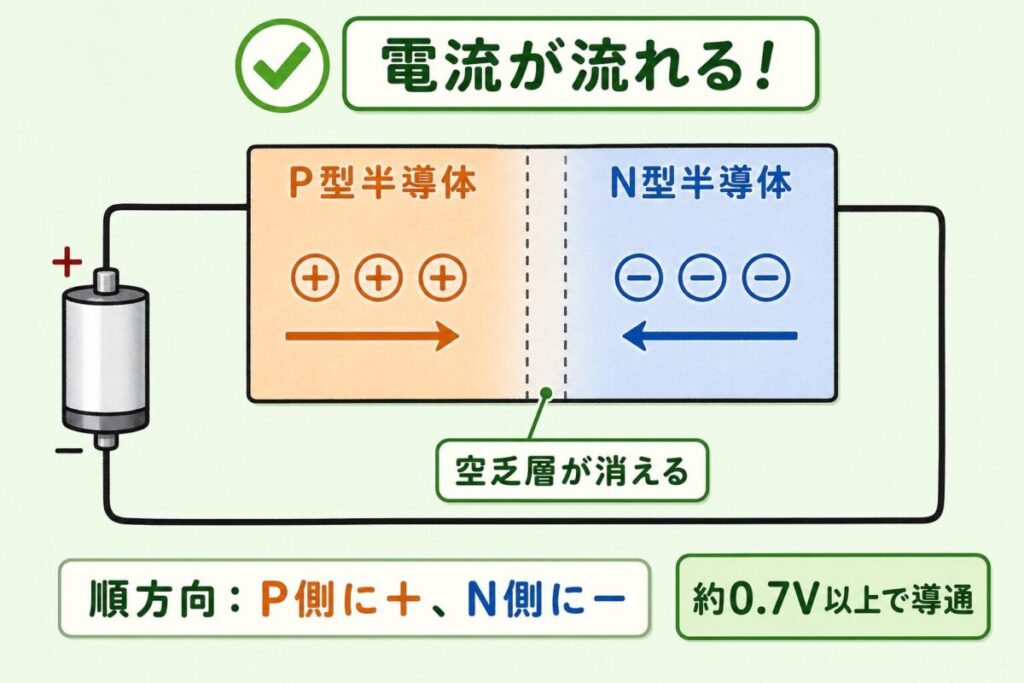

順方向電圧——電気が流れる「改札が開く瞬間」

PN接合に電池をつないでみましょう。つなぎ方には2通りあります。まずは「P型側に+、N型側に−」とつなぐパターン。これを順方向と呼びます。

順方向接続で何が起きるか

電池の+極から押し出された力が、P型の中の正孔(⊕)を境界線(空乏層)に向かって押します。同時に、電池の−極から押し出された力が、N型の中の電子(⊖)を境界線に向かって押します。

すると、正孔と電子が空乏層に押し込まれ、空乏層がどんどん狭くなります。ある電圧(シリコンなら約0.7V)を超えると、空乏層は完全に消えて、電子と正孔が自由に行き来できるようになります。

✅ 順方向:電気が流れる!

⊕→

P型

空乏層

消える

←⊖

N型

電池−

↑ 正孔と電子が境界に押し込まれ、空乏層が消滅 → 電流が流れる

📐 ここで覚える数字
シリコン製のPN接合(=ダイオード)が電気を流し始める電圧は、約0.7Vです。これを順方向電圧(VFと呼びます。0.7V未満の電圧では、まだ空乏層が残っているので電気はほとんど流れません。
🔧 現場の声
設計レビューで「Vf=0.7V」という数値が出てきたら、それは「順方向電圧」のこと。LEDを光らせるとき「電源電圧から0.7V引いた分が抵抗にかかる」と計算するのは、この性質を使っているからです。

逆方向電圧——電気が流れない「改札が閉じる瞬間」

次に、電池を逆向きにつないでみましょう。「P型側に−、N型側に+」とつなぐパターンです。これが逆方向です。

逆方向接続で何が起きるか

電池の−極が、P型の中の正孔(⊕)を境界線とは逆側に引っ張ります。同時に、電池の+極が、N型の中の電子(⊖)を境界線とは逆側に引っ張ります。

すると、正孔と電子は境界線から遠ざかり、空乏層はどんどん広くなります。電気を運ぶ役者が境界から離れていくので、電流は流れません。

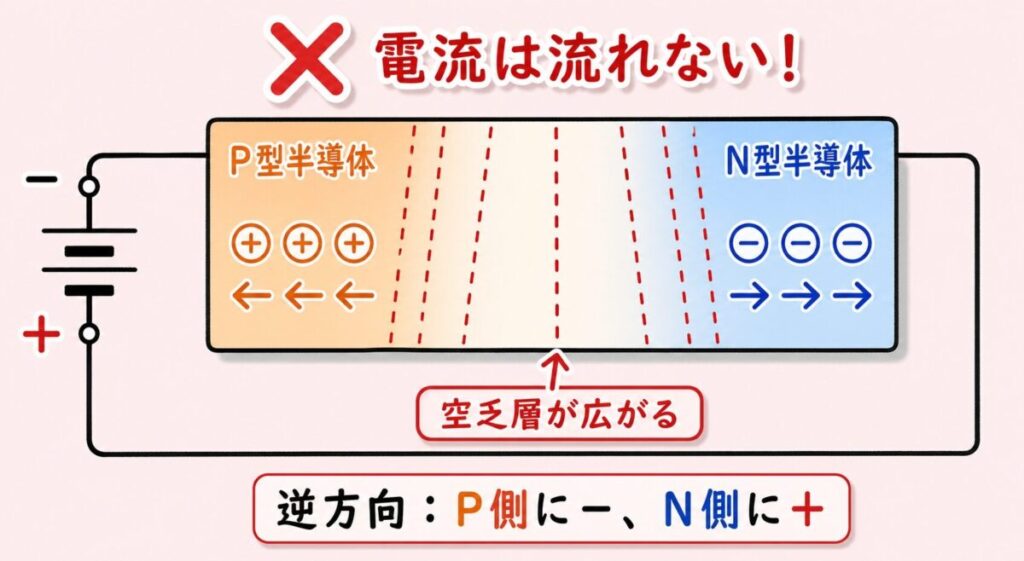

❌ 逆方向:電気は流れない!

電池−
←⊕

P型

空乏層

広がる!

⊖→

N型

電池+

↑ 正孔と電子が境界から遠ざかり、空乏層が拡大 → 電流ストップ

💡 ここがPN接合の正体
PN接合は、P→Nの向きの電圧をかけたときだけ電気が流れる性質を持っています。これを整流作用と呼びます。ダイオードが「電気の一方通行ゲート」と呼ばれる理由は、まさにこれです。

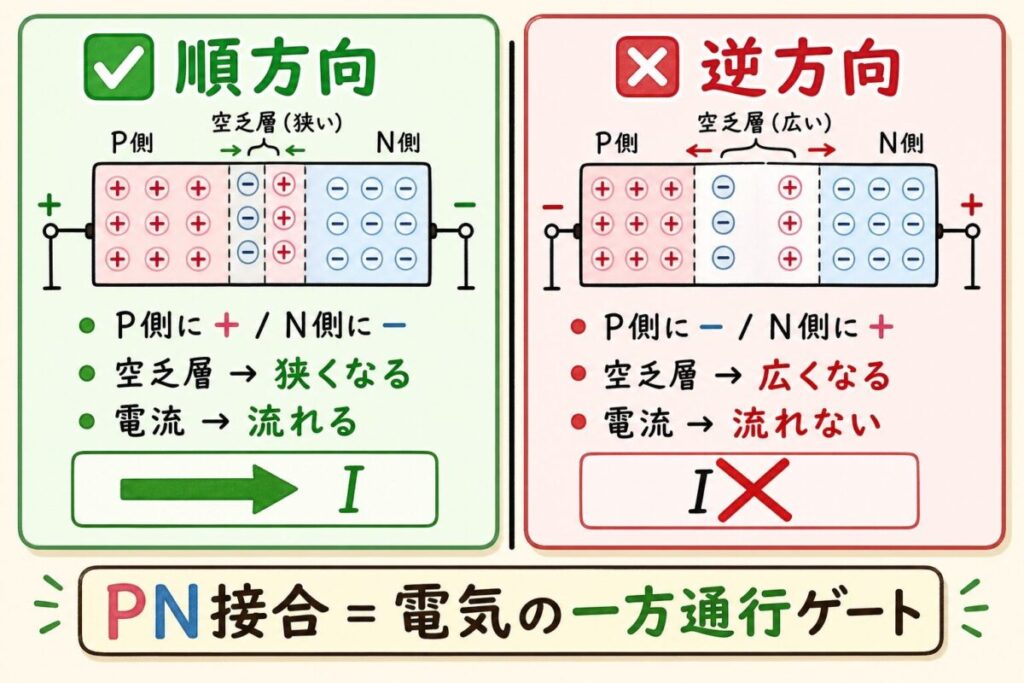

順方向 vs 逆方向——一枚で完全比較

ここまでの内容を1枚の表にまとめます。試験前・客先監査前にここだけ見返せばOKです。

項目 ✅ 順方向 ❌ 逆方向
電池のつなぎ方 P側に+ / N側に− P側に− / N側に+
正孔と電子の動き 境界に押し込まれる 境界から遠ざかる
空乏層 狭くなる→消滅 広くなる
電流 流れる(約0.7V以上で) ほぼ流れない
改札の比喩 🚉 ゲートが開く 🚫 ゲートが閉じる
🎯 一行で覚える「PN接合の本質」

「P側に+を当てたときだけ、空乏層が消えて電気が流れる」——これだけ覚えれば、ダイオード・LED・トランジスタ・太陽電池のすべてが理解できます。

⚠️ 逆方向でも、ある電圧を超えると電気が流れる——降伏現象

ここまで「逆方向では電気が流れない」と説明してきましたが、実は例外があります。逆方向の電圧をどんどん上げていくと、ある瞬間に「ドカン」と急に電気が流れ始めるのです。これを降伏現象(こうふくげんしょう)といいます。

改札の比喩で言えば、「逆向きから来た客が大勢で改札に突進してきて、ついにゲートを破壊してしまう」イメージです。ゲートが壊れたら、もう一方通行は機能しません。

⚠️ 普通のダイオードの場合
普通のダイオードは降伏すると壊れます。設計時には「逆方向にかかる最大電圧(VR)」を必ず確認し、降伏電圧を超えないようにする必要があります。データシートの「Maximum Reverse Voltage」がこの値です。
💡 ツェナーダイオードという例外
わざと降伏現象を利用するダイオードもあります。それがツェナーダイオードです。「ある電圧で必ず電流が流れ始める」性質を利用して、電圧を一定に保つ部品(定電圧素子)として使われます。

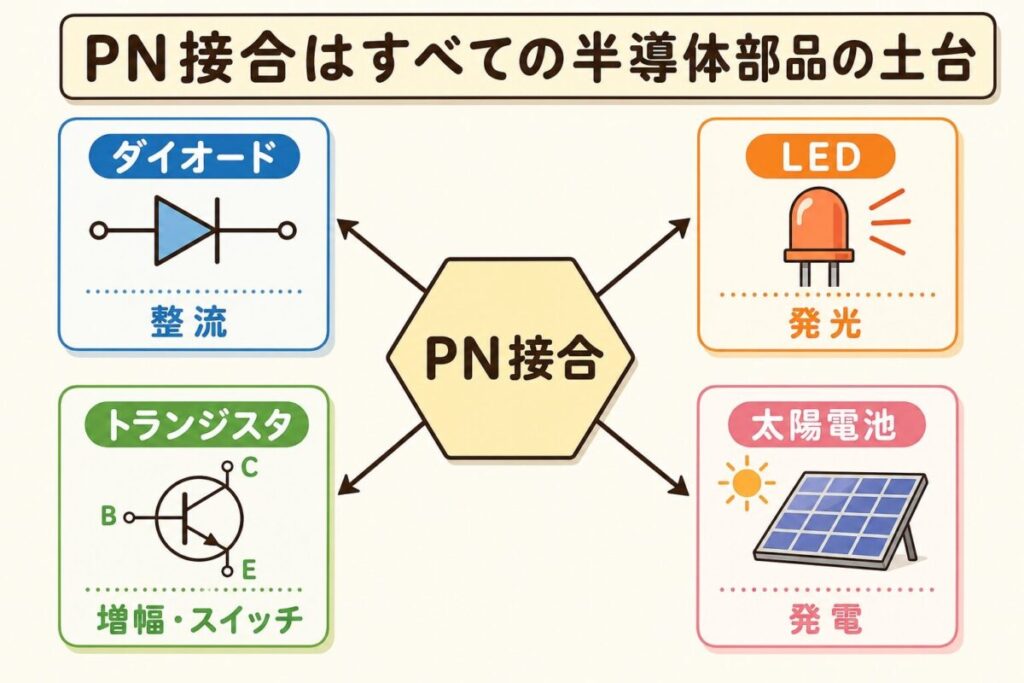

PN接合は、すべての半導体部品の「土台」

PN接合の原理がわかると、世の中の半導体部品が「全部同じ仕組みの応用」だとわかります。

🔄

ダイオード

PN接合 × 1個

交流を直流に変える「整流」に使う

💡

LED

PN接合 × 1個

電子と正孔がぶつかる時の光を利用

🎛️

トランジスタ

PN接合 × 2個

電気のスイッチ・増幅に使う

☀️

太陽電池

PN接合 × 1個

光が当たると電子と正孔ができる原理

たった1個のPN接合から、家電・スマホ・自動車・発電所まで、現代社会のあらゆる電気製品が成り立っています。PN接合は、まさに電子工学の「アルファベット」のような存在です。

📘 次のステップ
ダイオードの特性│整流作用と順方向電圧降下 →

PN接合を1個使った最もシンプルな部品「ダイオード」の挙動を詳しく解説します。

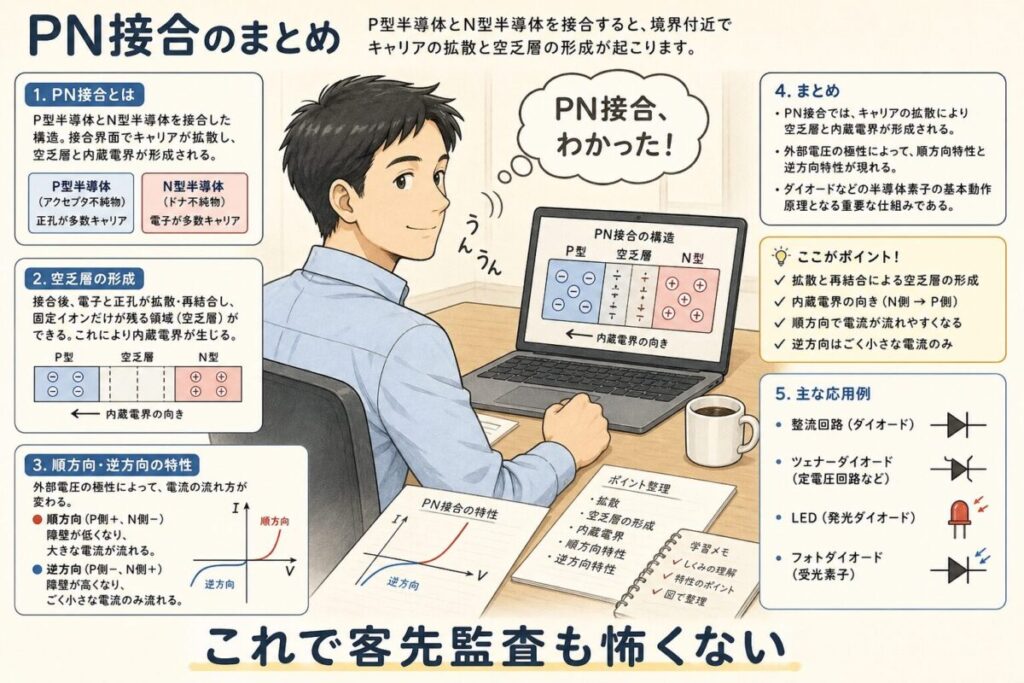

まとめ:PN接合は「電気の一方通行ゲート」

🎯 この記事の3つのポイント
  1. PN接合とは:電子が余ったN型と、電子が足りないP型をくっつけたもの
  2. 空乏層:境界線にできる「電気を運べない領域」。これが一方通行の正体
  3. 順方向(P→+, N→−)でだけ電気が流れる。シリコンなら約0.7Vから流れ始める

PN接合は、最初は「正孔」「空乏層」「降伏」と難しい言葉が並んで頭が痛くなりますが、「電車の改札」のイメージを頭に置いておけば、もう怖くありません。

次に客先で「なぜダイオードは一方通行なんですか?」と聞かれたら、こう答えてください。

「P型とN型をくっつけると、境界線に空乏層という絶縁層ができます。P側に+電圧をかけると空乏層が消えて電流が流れますが、逆向きにかけると空乏層がさらに広がって電流が流れません。これがPN接合の整流作用です。」

これで山田課長にも、松本部長にも、堂々と答えられます。
