ヒューズとブレーカーの違い|どっちも電気の見張り番だった

ヒューズとブレーカーの違い。どちらも電気の流れすぎを止める見張り番

※本記事にはプロモーション(広告)が含まれています。

こんなふうに思っていませんか?
  • 「ヒューズ」って言葉は聞くけど、結局なんなのかわからない
  • ブレーカーとヒューズって、何がどう違うの?
  • なんで家はブレーカーで、車はヒューズなの?
○ この記事でわかること
  • ヒューズとブレーカーが「電気の見張り番」だと一発でわかる
  • 2つのたった1つの違いが、スッキリ理解できる
  • 家と車で使い分ける理由がわかる
○ 結論(まず30秒でわかる答え)

ヒューズとブレーカーは、どちらも「電気が流れすぎたとき、自動で電気を止めて火事を防ぐ安全装置」です。役割はまったく同じ。違いは止め方だけで、ヒューズは中の金属が溶けて切れる「1回使い切りタイプ」、ブレーカーはスイッチが切れる「何度でもリセットできるタイプ」です。だから今の家にはブレーカー、安くて確実な車にはヒューズが多く使われています。

「ヒューズ」「ブレーカー」と聞くと、なんだか難しそうですよね。でも安心してください。この2つは、じつは「電気が暴れすぎないように見張ってくれる、頼れる見張り番」です。この記事では、身近なたとえを使って、電気をまったく知らない人でもわかるように、一つずつゆっくり説明します。

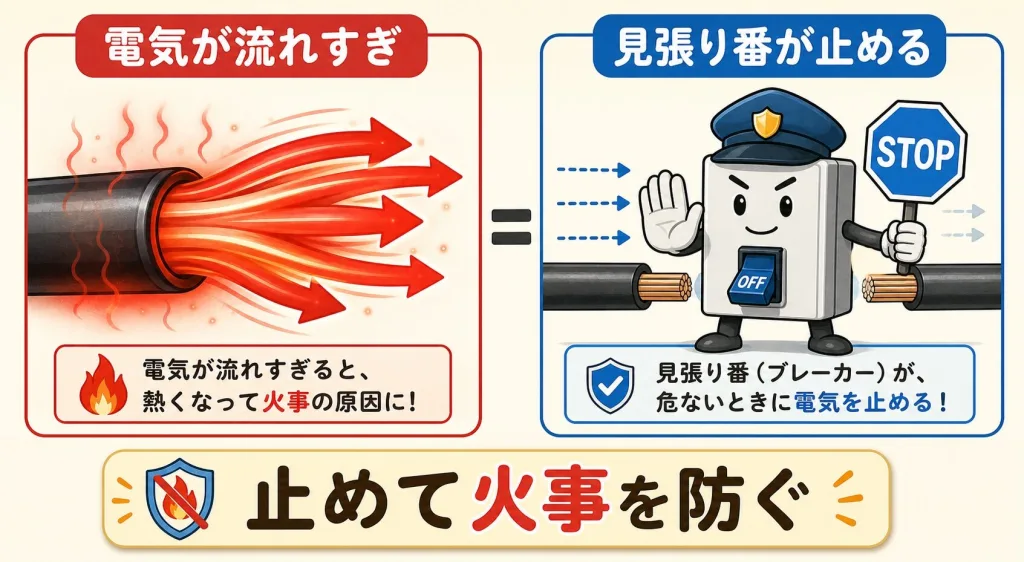

そもそも何のため?「電気の流れすぎ」を止める見張り番

まずは「なぜこんな部品が必要なのか」から始めましょう。これがわかると、ヒューズもブレーカーもグッと身近に感じられます。

電気は、コンセントから電化製品へと流れています。この電気の流れる量には、ちょうどいい量があります。ところが、何かトラブルがあると、電気が一気に流れすぎてしまうことがあります。

たとえると
水道のホースを思い浮かべてください。ちょうどいい量の水ならスムーズに流れますが、いきなり大量の水を勢いよく流すと、ホースがふくらんだり、継ぎ目が外れたり、最悪は破裂したりしますよね。電気の場合は、流れすぎると配線が熱くなり(熱は電流の2乗に比例して増えます)、火事の原因になるのです。

そこで登場するのが、ヒューズとブレーカーです。この2つは「電気が流れすぎたら、すぐに電気を止めてくれる見張り番」。流れすぎを察知すると電気を止めて、配線が危ないほど熱くなる前に火事を防いでくれます(ショートのような大きな電流ならすぐに、少しの使いすぎなら少し時間をおいて切れます)。

ポイント
つまりヒューズもブレーカーも、「やりすぎた電気を止めて、私たちの家や車を火事から守る」という、同じ大事な仕事をしています。役割はそっくりなんです。
ヒューズもブレーカーも「流れすぎ」を止める見張り番ふつう:家電1台電源見張り番家電電流はちょうどいい量使いすぎ(家電3台)電源見張り番電流が多すぎて配線が熱くなる見張り番が回路を切る電源切れた電流 0 → 火事を防ぐ大きな電流(ショート)ならすぐ、少しの使いすぎなら少し時間をおいて切れる
流れすぎたら、見張り番が回路を切って電流を0にする

ヒューズとは?「わざと切れる細い金属」のこと

まずはヒューズから。ヒューズの正体は、「中に入っている、細い金属の線」です。とてもシンプルな部品です。

この細い金属には、ある性質があります。電気が流れすぎると、熱を持って溶けて切れるのです。電気が止まると、当然そこから先には電気が流れなくなります。これでトラブルが起きた電化製品や配線を守るわけです。

たとえると
川にかかる橋の途中に、わざと弱く作った細い板をはさんでおくイメージです。重すぎるトラックが渡ろうとすると、その細い板だけが先に壊れて、トラックは進めなくなります。でも、おかげで橋全体(=家や車)は守られる。ヒューズはこの「身代わりに壊れる細い板」なんです。

ただし、一度溶けて切れたヒューズは、もう元には戻りません。だから新しいヒューズに交換する必要があります。これがヒューズの大きな特徴であり、ちょっと面倒なところでもあります。

ポイント
ヒューズは「1回使い切りの見張り番」。身代わりに切れて家や車を守ってくれますが、切れたら自分は新品と交換、というわけです。100年以上前から使われている、とても歴史のある仕組みなんですよ。

ヒューズがわざと弱く作ってある理由と、大きいアンペアのものに替えてはいけない理由を、下のショート動画でも見られます。

動画(音が出せなくても画面の文字で追えます):ヒューズはわざと弱く作ってある

YouTube「ビリッとわかる電気」のチャンネルを見る →

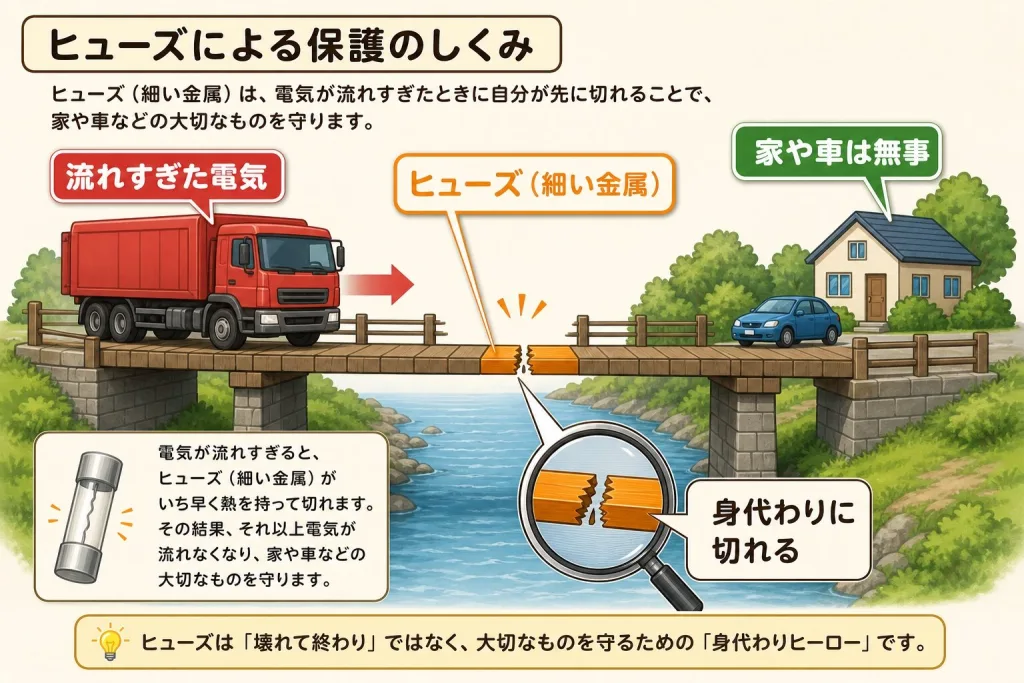

ヒューズによる保護のしくみの図。電気が流れすぎると細い金属のヒューズが先に切れて、家や車を守る
流れすぎるとヒューズが先に切れて守る

ブレーカーとは?「自動で切れるスイッチ」のこと

次はブレーカー。ブレーカーは、ヒューズと同じ仕事をしますが、止め方がちがいます。ブレーカーの正体は、「電気が流れすぎたとき、自動でパチンと切れるスイッチ」です。

家でドライヤーと電子レンジを同時に使ったら、急に部屋が真っ暗になった……そんな経験はありませんか?あれは、ブレーカーが「電気の使いすぎだ!」と察知して、自動でスイッチを切ってくれた瞬間です。

たとえると
電気が流れすぎると勝手にパチンとオフになる、賢い壁スイッチだと思ってください。普通のスイッチは自分で押しますが、ブレーカーは危険を感じると自分で勝手にオフになってくれる。だから「自動スイッチ」なんです。

ヒューズと決定的に違うのは、切れても壊れていないこと。原因(使いすぎなど)を取り除いてから、もう一度スイッチを「入」に戻せば、また使えます。新しい部品に交換する必要はありません。

ポイント
ブレーカーは「何度でも使える見張り番」。切れても、スイッチを戻すだけで復活します。これが、今の家でブレーカーが使われている大きな理由です。

ブレーカーが落ちるとき何を守っているのかを、下のショート動画にまとめました。

動画(音が出せなくても画面の文字で追えます):ブレーカーが落ちる本当の理由

YouTube「ビリッとわかる電気」のチャンネルを見る →

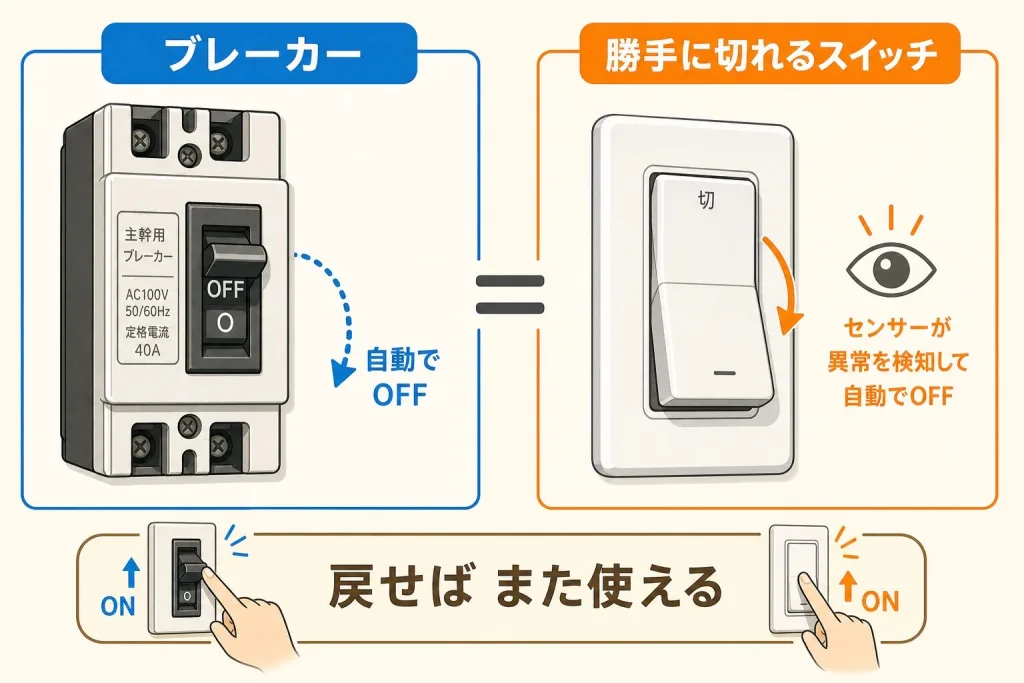

ブレーカーの図。異常を検知して自動でOFFになり、原因を取り除いて戻せばまた使えるスイッチ
ブレーカーは自動でOFFになり戻せるスイッチ

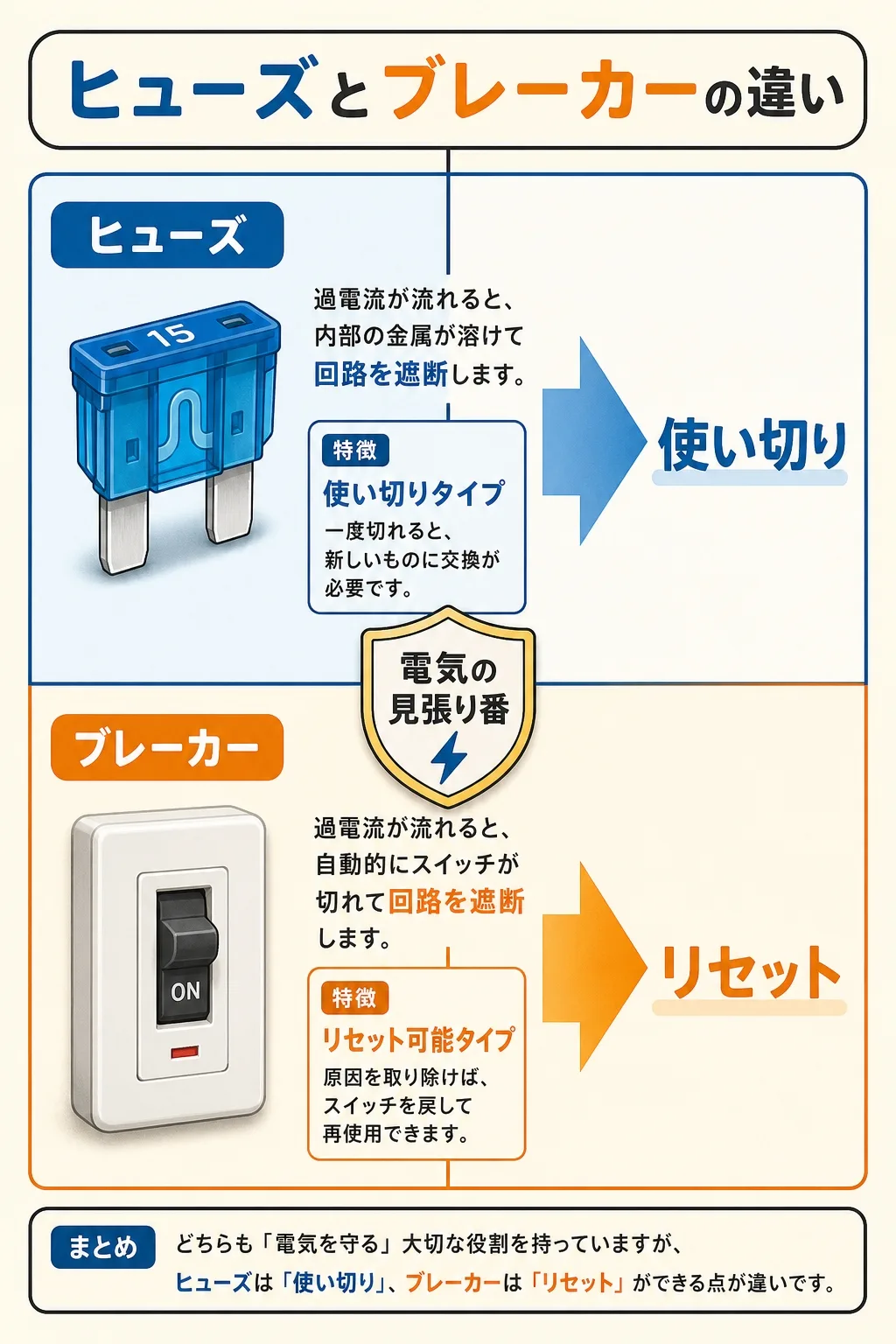

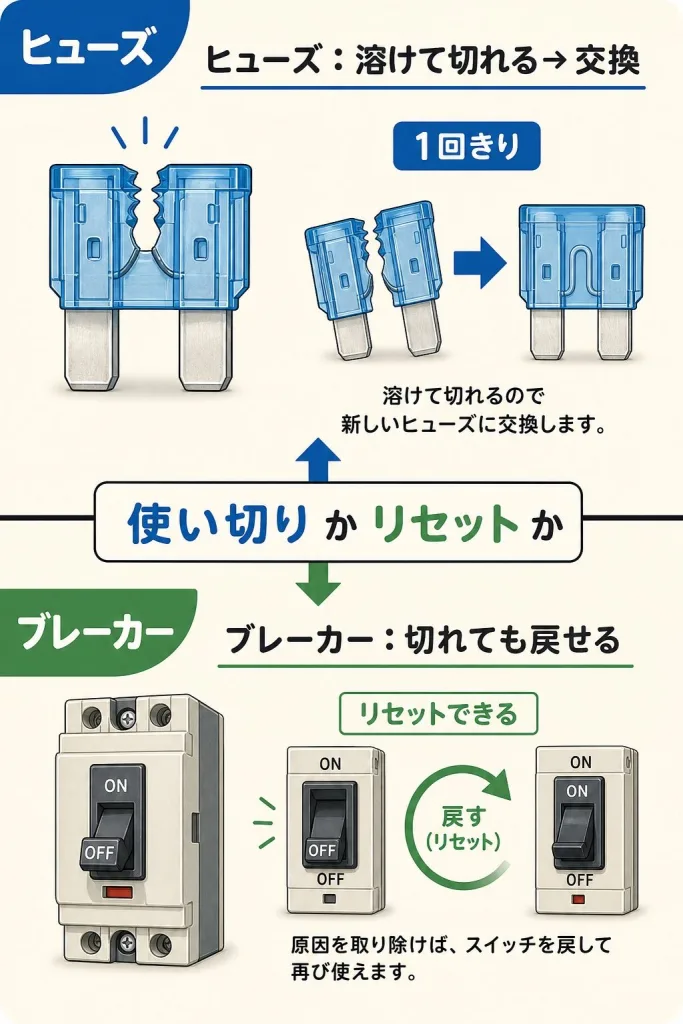

違いはたった1つ|「使い切り」か「リセットできる」か

ここまでで、もう答えは見えてきましたね。2つを並べて整理しましょう。覚えることは、たった1つの違いだけです。

ヒューズ

  • 細い金属が溶けて切れる
  • 1回使い切り(交換が必要)
  • 仕組みがシンプルで安い
  • 主に車や家電の中で活躍

ブレーカー

  • スイッチが自動で切れる
  • 何度でもリセットできる
  • 仕組みが少し複雑で高い
  • 主に家の分電盤で活躍
くらべる点 ヒューズ ブレーカー
役割電気を止めて火事を防ぐ電気を止めて火事を防ぐ(同じ)
止め方溶けて切れるスイッチが切れる
切れたあと交換が必要スイッチを戻すだけ
ここだけ覚えればOK
仕事は同じ「電気の見張り番」。違いはヒューズ=使い切り、ブレーカー=リセットできる。これだけ覚えれば、もう完ぺきです。
違いは止め方:使い切りか、戻せるかヒューズふだん(中の細い金属)流れすぎ中の金属が溶けて切れる交換同じアンペアの新品1回使い切りブレーカー入切入(ON)流れすぎ入切自動で切(OFF)原因を取り除いてレバーを戻す入切また入(ON)何度でも戻せる
ヒューズは中の金属が溶けて交換、ブレーカーはレバーを戻せばまた使える

どこにいる?じつは家にも車にもいる見張り番

「言葉は知ってるけど、見たことない」という人も多いはず。じつはヒューズもブレーカーも、あなたの身の回りにちゃんといます。探してみましょう。

家の中|玄関や廊下の「分電盤」にブレーカー

家の電気を見張っているのは、ほとんどがブレーカーです。玄関や廊下の上のほう、洗面所などにある「分電盤(ぶんでんばん)」という白い箱を開けると、小さなスイッチがズラッと並んでいます。あれが全部ブレーカーです。電気を使いすぎてパチンと落ちる、あのスイッチですね(このうち漏電ブレーカーは、使いすぎだけでなく漏電(電気が外へ漏れること)でも切れます)。

車の中|足元やボンネットの「ヒューズボックス」にヒューズ

一方、車の電気を見張っているのは、ほとんどがヒューズです。運転席の足元あたりや、ボンネットの中(エンジンルーム)に「ヒューズボックス」という小さな箱があり、その中に、いろいろな色の小さなヒューズが何個も差し込まれています。ライトやカーナビなど、装置ごとに見張り番がついているイメージです。

ポイント
家=ブレーカー、車=ヒューズ。どちらも、ふだんは静かに、でも確実にあなたを火事や故障から守ってくれています。気づかないところで働いてくれている、縁の下の力持ちなんです。

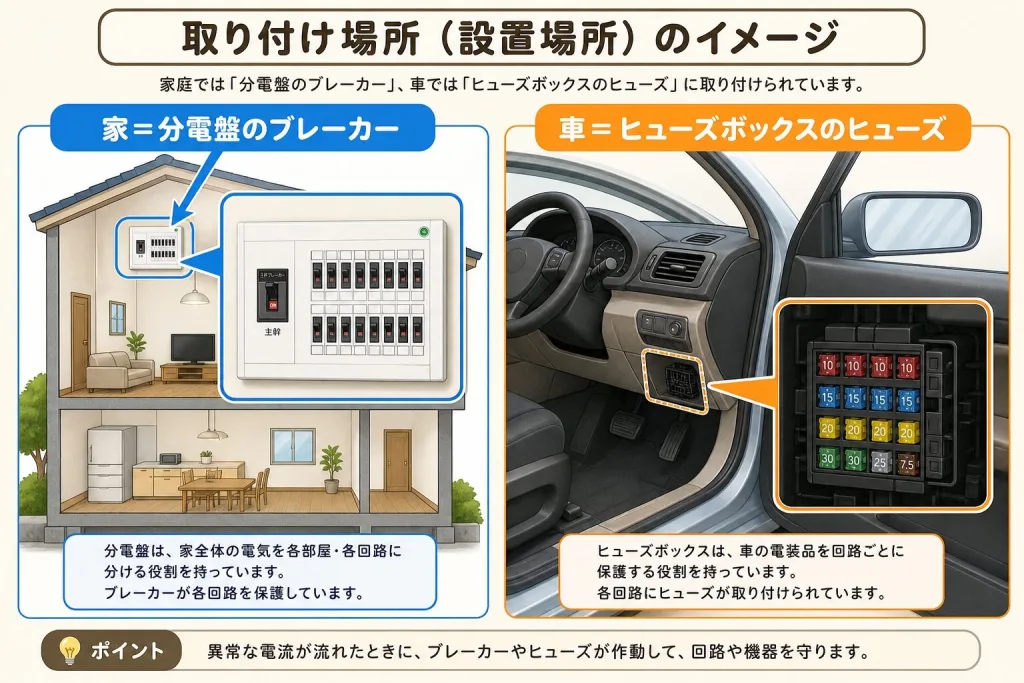

ブレーカーとヒューズの取り付け場所の図。家は分電盤のブレーカー、車はヒューズボックスのヒューズ
家は分電盤のブレーカー、車はヒューズボックスのヒューズ

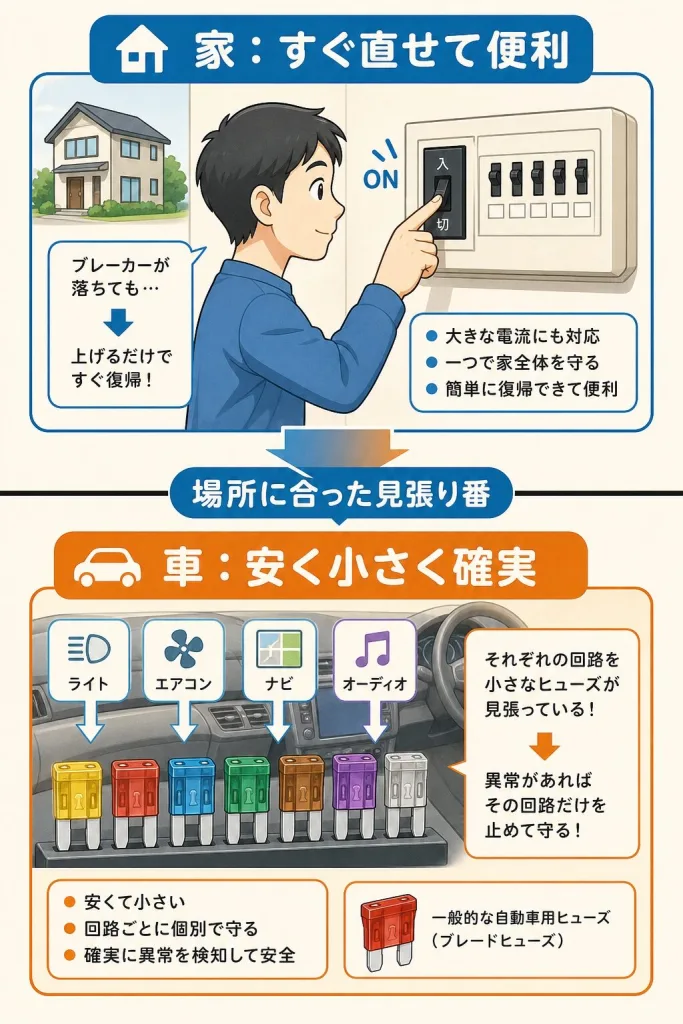

なぜ家と車で使い分ける?それぞれに「向いた事情」がある

「同じ役割なら、どっちか一方でいいのでは?」と思いますよね。じつは、それぞれに向いている場所があるんです。

家にブレーカーが向く理由|「自分で直せる」のが便利

家では、電気を使いすぎてブレーカーが落ちることが、わりとよくあります。もしこれがヒューズだったら、落ちるたびに新品を買って交換しないといけません。真っ暗な中で、夜中にコンビニへ……なんて大変ですよね。

その点ブレーカーなら、スイッチを戻すだけですぐ復活。家のように「誰でも、何度でも、すぐ直したい」場所には、ブレーカーがピッタリなのです。

車にヒューズが向く理由|「安くて小さくて確実」

車には、ライト・エアコン・カーナビなど、たくさんの装置があり、それぞれに見張り番が必要です。ここでブレーカーを全部につけると、高くつくうえに場所も取ります。

ヒューズなら安くて小さくて、いざというとき確実に切れてくれます。車のヒューズはめったに切れないので、「交換が面倒」というデメリットもほとんど気になりません。だから車には、小さなヒューズがたくさん、という形が向いているのです。

たとえると
家のブレーカーは「流れすぎると自動で閉まり、開け直せばまた使える、ちょっと高い元栓」。車のヒューズは「流れすぎると自分が壊れて流れを止める、安くて確実な使い捨ての栓」。どちらも目的は同じでも、置く場所に合わせて選ばれているんですね。
家はブレーカー、車はヒューズが向く理由家:分電盤入切主幹(漏電)部屋・コンセントの回路ごと・落ちても、原因を取り除いて レバーを上げればすぐ戻る・夜でも部品を買いに行かなくてよい車:ヒューズボックスライトエアコンナビワイパー装置(回路)ごとに小さなヒューズ・安くて小さいので、数が多くても 場所を取らない・めったに切れないので交換の手間は少ない
家はすぐ戻せるブレーカー、車は安くて小さいヒューズ

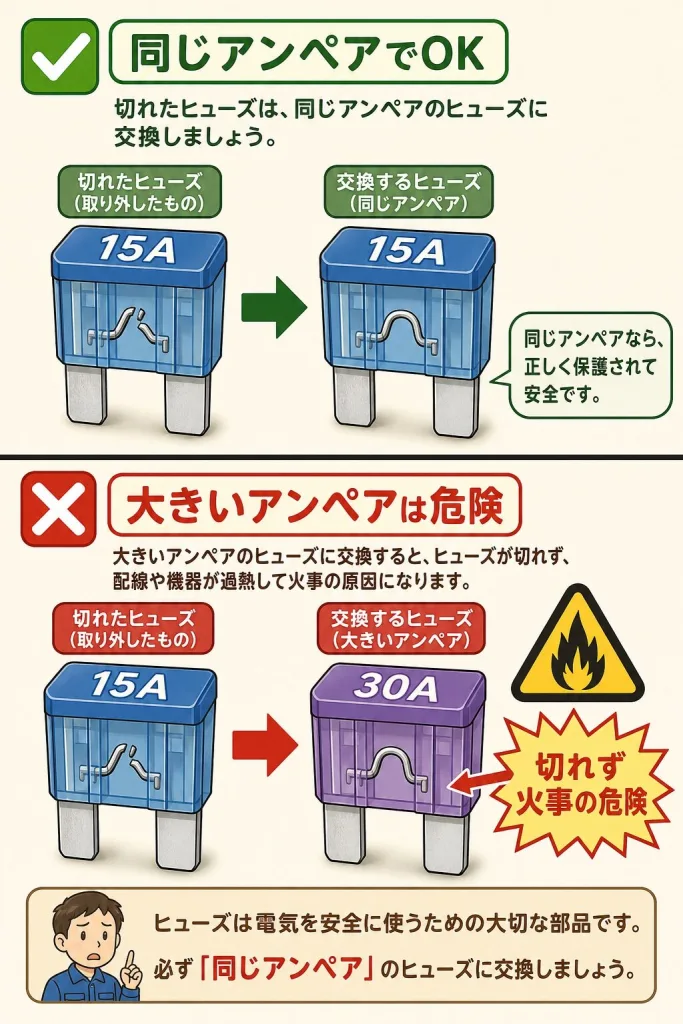

ヒューズが切れたら?交換のときの「絶対ルール」

車のヒューズが切れたら、交換すれば直ります。でも、ここで絶対に守ってほしいルールが1つあります。これを知らないと、かえって危険なので、しっかり覚えてください。

絶対ルール:同じ「アンペア」のものに交換する
ヒューズには「10A」「15A」のようにアンペア(定格電流。ふだん流し続けてよい電流の目安で、これを超えて流れ続けると切れます)が書かれています。交換するときは、必ず同じアンペアの、同じ形のものを使ってください。「切れにくくしよう」と大きいアンペアのものに替えるのは、とても危険です。

なぜ危険なのか。アンペアの大きいヒューズに替えると、見張り番の基準がゆるくなり、電気が流れすぎても切れなくなってしまうからです。せっかくの安全装置が役立たずになり、配線が熱くなって火事につながりかねません。

たとえると
さっきの「わざと弱く作った橋の板」を、勝手に頑丈な板に取り替えるようなもの。重いトラックが来ても板は壊れず、そのまま渡ってしまって橋全体が崩れる……これが「大きいアンペアに替える」ことの怖さです。
もう1つ大事なこと
そもそもヒューズが切れたのは「電気が流れすぎた」というサインです。交換してまたすぐ切れる場合は、機械や配線のどこかに不具合があるということ。無理に何度も交換せず、車ならディーラーや整備工場に相談しましょう。なお家の分電盤の工事には資格が必要なので、自分でいじらず専門の業者に任せてください。
ヒューズは「同じアンペア・同じ形」に交換する○ 正しい15A切れた 15A15A同じ 15A流れすぎればまた切れて守る× 危ない15A切れた 15A30A大きい 30A15A用の配線に25A流れても30Aのヒューズは切れない→ 配線が熱くなり火事の危険ブレードヒューズはアンペアで色が決まっている(例:15A=青・30A=緑)
大きいアンペアに替えると、流れすぎても切れなくなる

よくある質問(FAQ)

Q. ヒューズとブレーカーの違いは何ですか?

A. 役割は同じ「電気の流れすぎを止める安全装置」です。違いは、ヒューズは1回使い切り、ブレーカーは何度でもリセットできる点だけです。

Q. ヒューズとは何ですか?

A. 電気が流れすぎると溶けて切れる、細い金属の部品です。身代わりに切れて、配線や機械を火事から守ってくれます。

Q. 家はブレーカー、車はヒューズなのはなぜ?

A. 家はすぐ直せるブレーカーが便利だから。車は安くて小さく確実なヒューズが、たくさんの装置に向いているからです。

Q. 車のヒューズはどこにありますか?

A. 運転席の足元あたりや、ボンネットの中(エンジンルーム)の「ヒューズボックス」という小さな箱の中にあります。

Q. 切れたヒューズは大きいアンペアに替えてもいい?

A. ダメです。必ず同じアンペア・同じ形のものに替えてください。大きくすると電気が流れすぎても切れず、火事の危険があります。

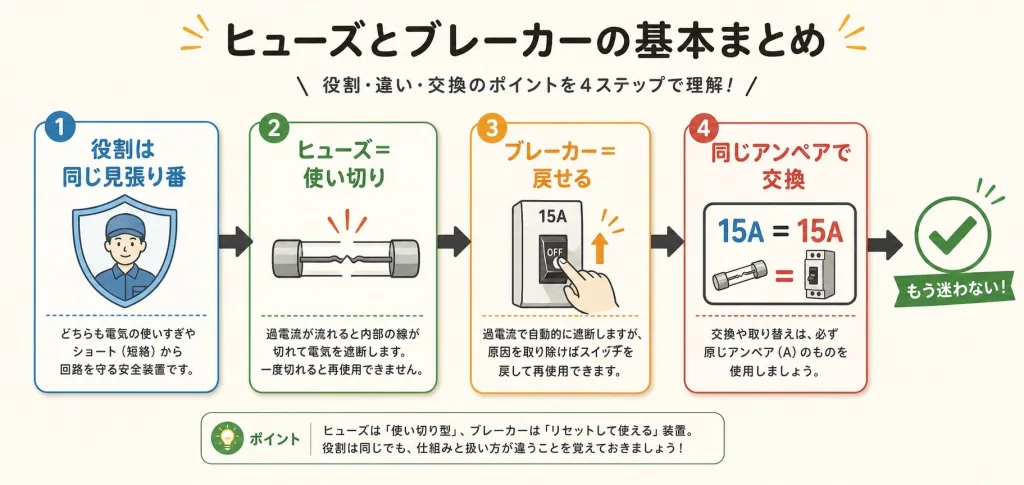

まとめ|ヒューズもブレーカーも「電気の見張り番」

この記事の要点
  • ヒューズもブレーカーも、役割は同じ「電気の流れすぎを止めて火事を防ぐ見張り番」。
  • ヒューズは溶けて切れる1回使い切りタイプ。切れたら交換が必要。
  • ブレーカーはスイッチが切れる何度でもリセットできるタイプ。
  • 家にはブレーカー、車にはヒューズ。それぞれの場所に向いた事情がある。
  • ヒューズ交換は必ず同じアンペア・同じ形で。大きくするのは絶対NG。

むずかしそうに見えたヒューズとブレーカーも、「電気の見張り番」とイメージすれば、もう怖くありませんね。違いは「使い切り」か「リセットできるか」のたった1つ。これさえ押さえれば完ぺきです。

「ブレーカーが落ちる原因」や「電気の安全」について、もっと知りたくなったら、下の関連記事もぜひのぞいてみてください。あなたの家を守る知識が、さらに深まりますよ。

ヒューズとブレーカーの基本まとめ1役割は同じ電気の流れすぎを止めて火事を防ぐ見張り番2ヒューズ中の金属が溶けて切れる→ 新品に交換(使い切り)3ブレーカー自動で切(OFF)になる→ 原因を取り除いて戻す4ヒューズの交換必ず同じアンペア・同じ形のものに替える
役割は同じ。違いは「使い切り」か「戻せる」か
