抵抗器のデータシートの読み方|抵抗値・許容差・定格電力・TCR・サイズの5大パラメータを初心者向けに徹底解説

😣 こんな経験はありませんか?
  • 抵抗のデータシートを開いたら「TCR」「RCWV」「ディレーティング曲線」など見慣れない項目だらけで閉じたくなった
  • 「±1%の抵抗を選べ」と言われたけど、TCRの影響を入れたら実質何%ズレるのか計算できない
  • チップサイズ「1608」と「0603」が同じものだと知らなくて、発注ミスをしそうになった
✅ この記事でわかること
  • データシートで確認すべき5つのパラメータを優先順位付きで完全理解
  • TCR(抵抗温度係数)の意味と、温度変化による抵抗値のズレを具体的な数値で計算
  • チップサイズ(mm呼称 vs inch呼称)と定格電力の対応表でサイズ選定を即決

前回の記事で、抵抗器の種類(厚膜・薄膜・金属板)の全体像をつかみました。種類が決まったら、次はデータシートから具体的な製品を1つに絞り込む作業です。

コンデンサのパラメータ記事でも解説しましたが、受動部品のデータシートには「読むべき場所」と「読まなくていい場所」があります。この記事では、抵抗器のデータシートで絶対に確認しなければならない5つのパラメータを、設計で確認する順番に沿って解説します。

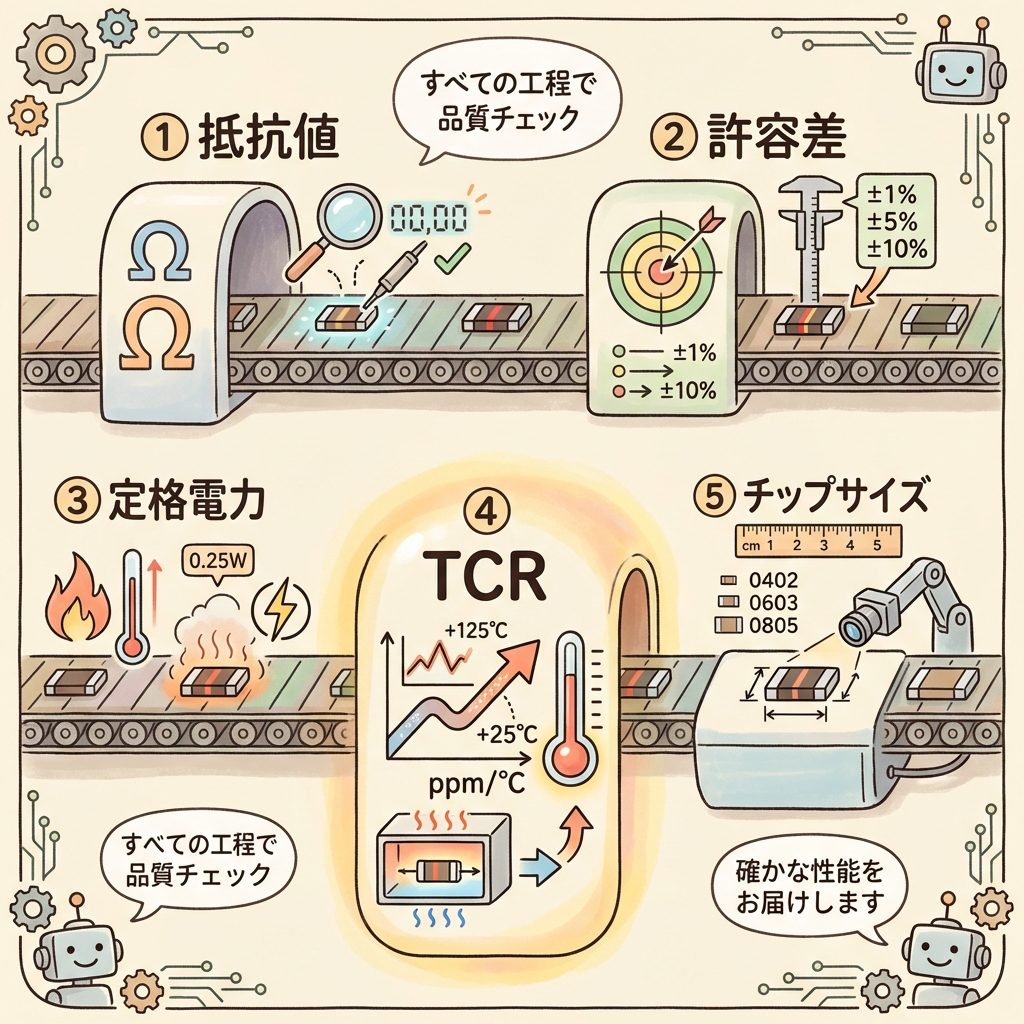

データシートで確認する「5つのパラメータ」── 全体像

抵抗器のデータシートには膨大な項目がありますが、設計で最初に確認するのは以下の5つだけです。この順番で確認すれば、迷わず製品を選定できます。

抵抗値
何Ω?E系列は?
許容差
±5%?±1%?±0.1%?
定格電力
サイズで決まる
TCR
温度で何%ズレる?
チップサイズ
1608?2012?
💡 ポイント
この5つの中で、初心者が最も見落としやすく、しかも実務で最も厄介なのが❹ TCR(抵抗温度係数)です。「±1%の抵抗を選んだから大丈夫」と思っていても、TCRの影響で実質±2%以上ズレることがあります。この記事で最も力を入れて解説するパラメータです。

❶ 抵抗値 ── 「何Ω」を選ぶか

抵抗値はE系列から選ぶ

抵抗値は「好きな値を自由に選べる」わけではありません。E系列と呼ばれる標準数列の中から選びます。DigiKeyやMouserで検索しても、E系列に存在する値しかヒットしません。

E系列には複数の種類があり、数字が大きいほど選べる値が細かくなります。

E系列 1〜10の間の値の数 対応する許容差 実務での位置づけ
E12 12個 ±10%、±5% ざっくり選ぶとき。LED電流制限やプルアップ向き
E24 ⭐ 24個 ±5%、±1% 最も多く使われる。まずはここから選ぶのが基本
E96 96個 ±1% E24で理想比に近い値がないとき。帰還抵抗の分圧比の微調整
E192 192個 ±0.5%以下 超精密用途。薄膜チップ抵抗のみ。一般設計では使わない

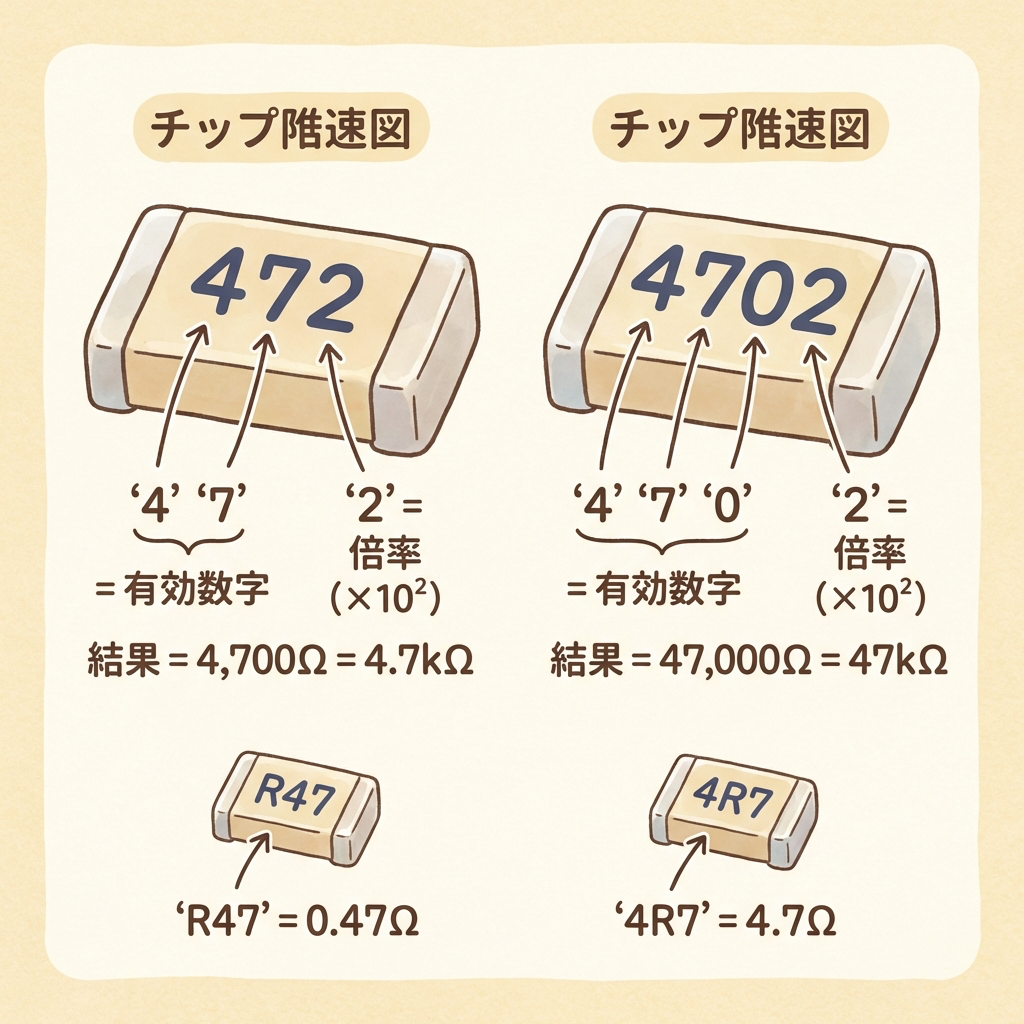

チップ抵抗の表面に印字された「数字」の読み方

チップ抵抗の表面には3桁または4桁の数字が印字されています。読み方はシンプルです。

472

3桁表示(E24 / ±5%品)

先頭2桁が有効数字(47)
末尾1桁が10の乗数(10² = 100)
→ 47 × 100 = 4,700Ω = 4.7kΩ

4702

4桁表示(E96 / ±1%品)

先頭3桁が有効数字(470)
末尾1桁が10の乗数(10² = 100)
→ 470 × 100 = 47,000Ω = 47kΩ

⚠️ 特殊表記に注意
R」は小数点の位置を示します。例えば「4R7」は4.7Ω、「R47」は0.47Ωです。また低抵抗品では「L」がmΩの位置を示し、「1L0」は1.0mΩを意味します。シャント抵抗を扱うパワエレ設計者は必ず覚えましょう。

❷ 許容差(精度)── 「10kΩ ±1%」の意味

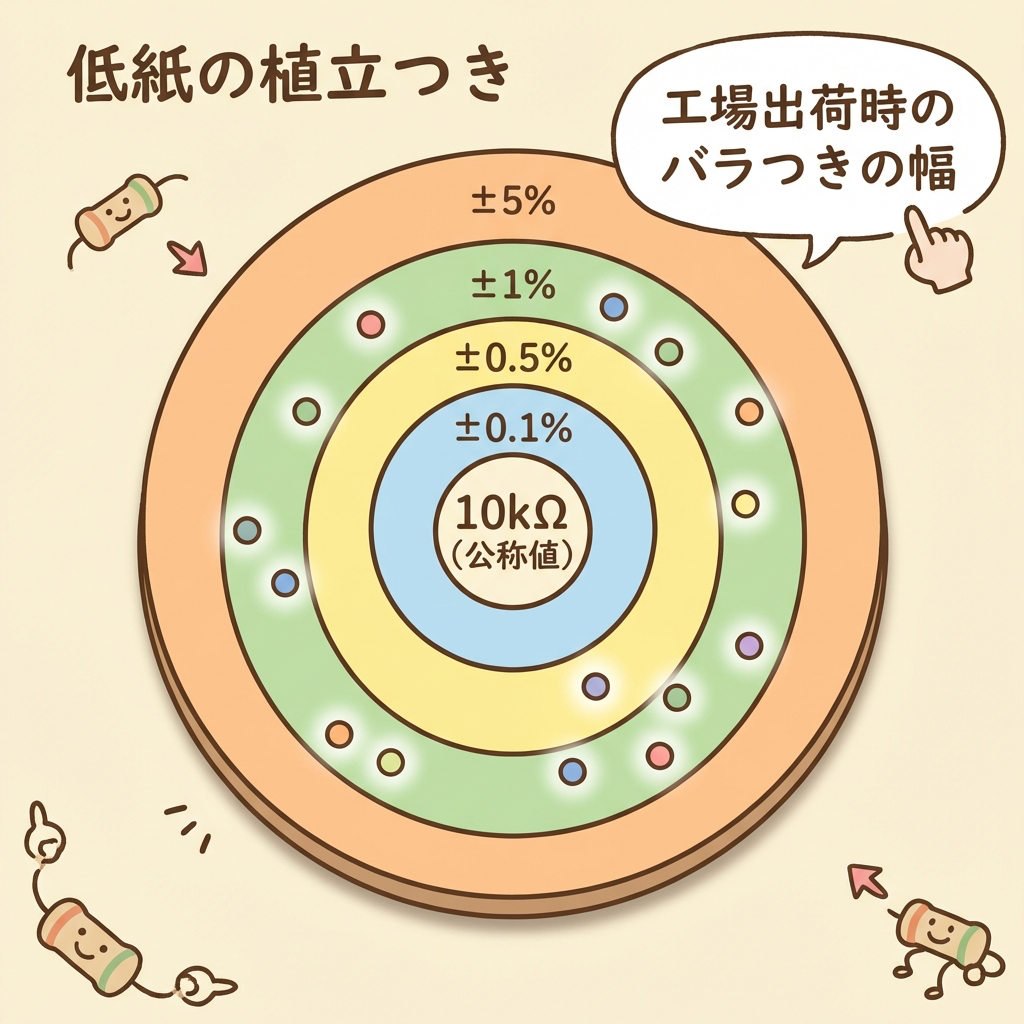

許容差とは「初期のバラつきの幅」

許容差(Tolerance)とは、工場から出荷されたときの抵抗値が、公称値(たとえば10kΩ)からどれだけズレているかの保証範囲です。温度変化や経年劣化の影響は含みません。あくまで「25℃の初期値」でのバラつきです。

たとえば「10kΩ ±1%」の抵抗を買うと、実際の値は9,900Ω〜10,100Ωの間のどこかになります。

許容差のランクと使い分け

許容差 記号 対応する抵抗の種類 どんな場面で使う?
±5% J 厚膜、カーボン プルアップ、LED電流制限。値が多少ズレても問題ない用途
±1% ⭐ F 厚膜、薄膜 実務のデフォルト。分圧回路、ゲイン設定、帰還抵抗はすべて±1%以上で
±0.5% D 薄膜 電流検出、精密ADC入力。コスト増だが精度が必要な場面
±0.1% B 薄膜(精密級) 計測機器、医療機器。コストは±1%品の5〜10倍
🔧 現場の声
「±5%品と±1%品の価格差はほぼゼロ」です。2026年現在、1608サイズの厚膜チップ抵抗は±5%でも±1%でも0.1〜0.3円程度。BOMを管理する観点でも、全抵抗を±1%で統一してしまうのが実務では最も効率的です。±5%品を混在させるメリットはほぼありません。

❸ 定格電力と定格電圧 ── 「どれだけ電力を食えるか」

定格電力とは「この温度以下ならこれだけの電力を消費してOK」という上限

定格電力(Rated Power)とは、「規定の周囲温度(通常70℃)以下で、連続的に印加できる電力の最大値」です。チップ抵抗の場合、定格電力はチップサイズでほぼ決まります。

抵抗が消費する電力は以下の式で計算します。

📐 抵抗の消費電力の公式

P = I² × R = V² / R

P:消費電力 [W]、I:電流 [A]、R:抵抗値 [Ω]、V:抵抗にかかる電圧 [V]

定格電圧 ── 「電力OK」でも「電圧NG」のケースがある

抵抗器には消費電力の上限だけでなく、印加できる電圧の上限も存在します。定格電圧は以下の式で計算されます。

📐 定格電圧の公式

Vrated = √(Prated × R)

ただし、最高使用電圧(RCWV)を超えてはいけない。2つの値のうち小さい方が実際の定格電圧になる。

具体例で確認しましょう。1608サイズ(定格0.1W)・100kΩの厚膜チップ抵抗の場合:

定格電力から計算:V = √(0.1W × 100,000Ω) = √10,000 = 100V

最高使用電圧(データシート記載):50V

→ 2つのうち小さい方 = 50Vが実際の上限。
→ 電力的には0.1Wの余裕があるのに、電圧が50Vで頭打ちになるケースです。

⚠️ 高抵抗値(数十kΩ以上)の抵抗で特に注意! 電力OKでも電圧NGになることがあります。

❹ TCR(抵抗温度係数)── 最も見落とされる重要パラメータ

TCRとは「温度が1℃変わると、抵抗値が何百万分の1変化するか」

TCR(Temperature Coefficient of Resistance:抵抗温度係数)は、温度が1℃変化したときに、抵抗値が何ppm(百万分の1)変化するかを表す数値です。単位はppm/℃です。

たとえば「TCR = ±100ppm/℃」の抵抗器は、温度が1℃上がるごとに抵抗値が最大で100/1,000,000 = 0.01%変化します。「たった0.01%か」と思うかもしれませんが、温度変化が大きくなると無視できない差になります。

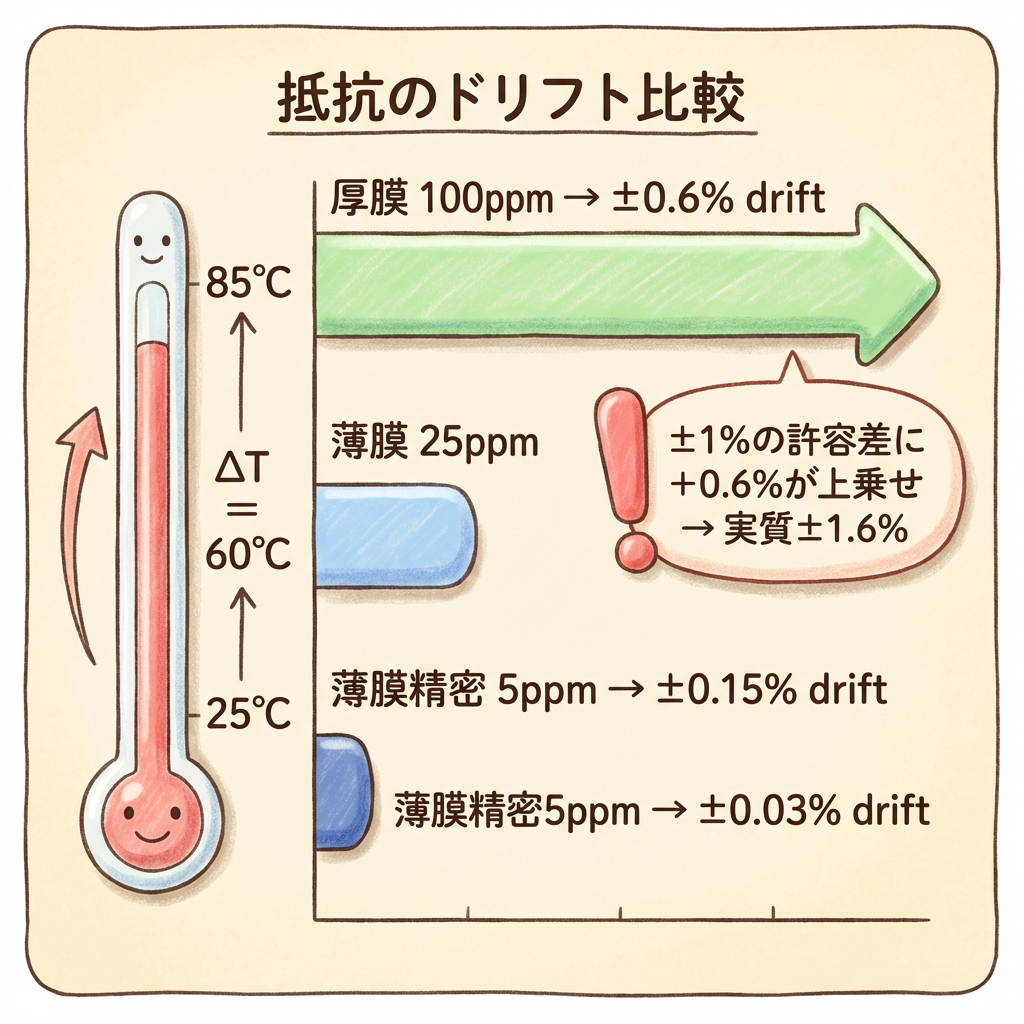

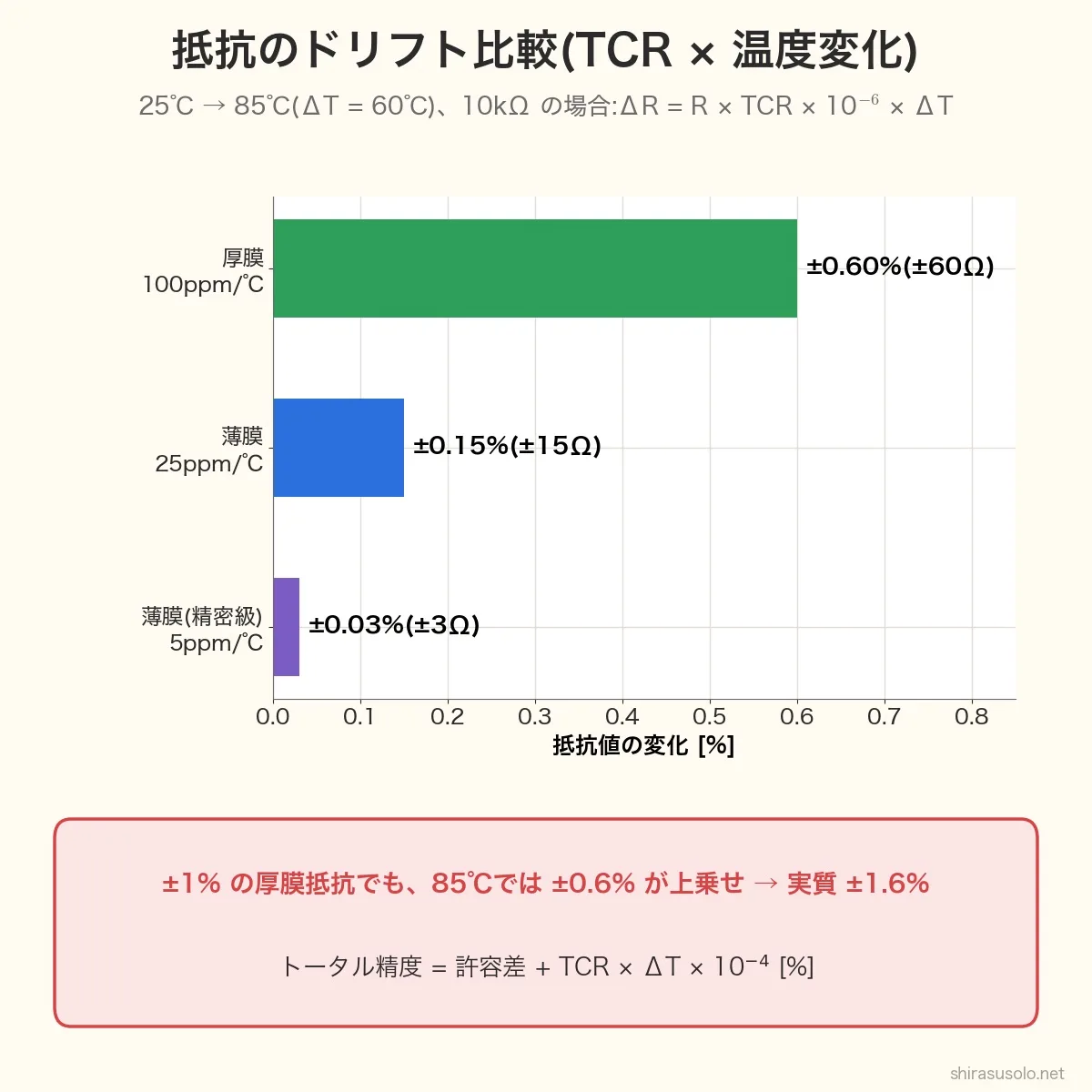

【計算例】TCRが違うと、実際にどれだけ抵抗値がズレるか?

条件:公称値10kΩの抵抗を、基準温度25℃から85℃の環境(温度差60℃)で使用した場合。

📐 TCRによる抵抗値変化の計算式

ΔR = R × TCR × 10-6 × ΔT

ΔR:抵抗値の変化量 [Ω]、R:公称抵抗値 [Ω]、TCR [ppm/℃]、ΔT:温度変化 [℃]

抵抗の種類 TCR 計算(ΔT = 60℃) ズレ量 変化率
🟢 厚膜 ±100 ppm/℃ 10,000 × 100 × 10-6 × 60 ±60Ω ±0.6%
🔵 薄膜 ±25 ppm/℃ 10,000 × 25 × 10-6 × 60 ±15Ω ±0.15%
🔵 薄膜(精密級) ±5 ppm/℃ 10,000 × 5 × 10-6 × 60 ±3Ω ±0.03%
⚠️ これが初心者の落とし穴です
「±1%の厚膜抵抗」を選んだつもりでも、TCRの影響を入れると85℃環境で合計 ±1.6%(初期±1% + TCR±0.6%)のズレが発生します。

分圧回路やオペアンプのゲイン設定で「±1%以内」の精度が必要な場合、許容差だけでは足りず、TCRも含めた「トータル精度」で判断する必要があります。これが「厚膜では精度が出ない」と言われる本当の理由です。

「トータル精度」の求め方

📐 トータル精度の計算式

トータル精度 [%] = 許容差 [%] + TCR [ppm/℃] × ΔT × 10-4

例1)厚膜 ±1%、TCR 100ppm/℃、ΔT = 60℃ の場合:
→ 1% + 100 × 60 × 10-4 = 1% + 0.6% = ±1.6%

例2)薄膜 ±0.1%、TCR 10ppm/℃、ΔT = 60℃ の場合:
→ 0.1% + 10 × 60 × 10-4 = 0.1% + 0.06% = ±0.16%

💡 設計のコツ
精度が必要な分圧回路では、2つの抵抗に同じ種類・同じメーカーの製品を使うことで、TCRの影響をキャンセルできます。分圧比は2つの抵抗の「比」で決まるため、温度で両方が同じ方向に同じ割合ズレれば、比は変わりません。これを「TCRトラッキング」と呼びます。

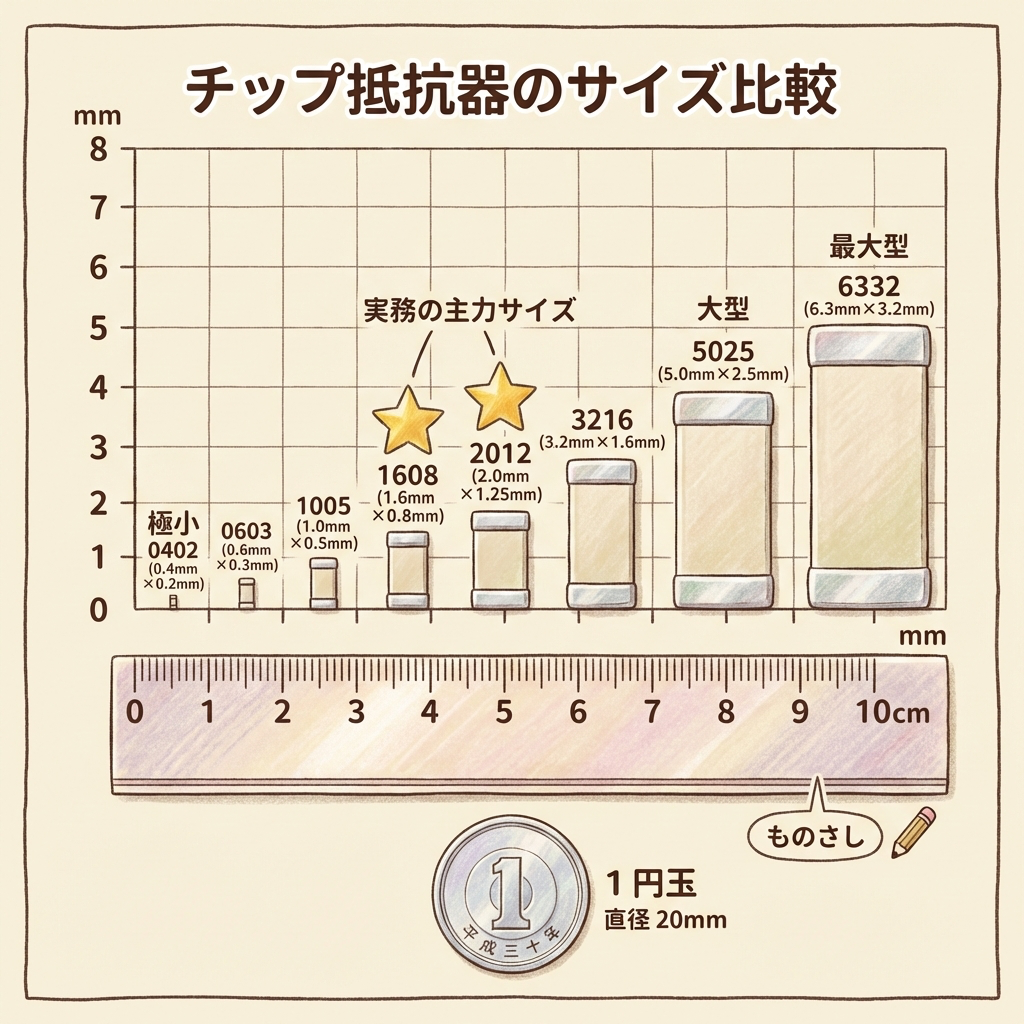

❺ チップサイズ ── mm呼称とinch呼称の完全変換表

「1608」と「0603」は同じサイズです

チップ抵抗のサイズ表記には、日本で主流のmm呼称(JIS)と、海外で主流のinch呼称(EIA)の2種類が混在しています。同じ部品なのに呼び名が違うため、発注ミスの温床になります。

以下の表を保存して、いつでも参照できるようにしてください。

実寸法
(L × W mm)
mm呼称
(JIS)
inch呼称
(EIA)
汎用厚膜
定格電力
最高使用
電圧
実務での位置づけ
0.4 × 0.2 0402 01005 0.031W 25V 超小型。スマホ・ウェアラブル向け
0.6 × 0.3 0603 0201 0.05W 25V 小型民生。手はんだは困難
1.0 × 0.5 1005 0402 0.063W 50V 小型量産品の主力サイズ
1.6 × 0.8 1608 ⭐ 0603 0.1W 50V 産業機器・車載の標準。迷ったらコレ
2.0 × 1.25 2012 ⭐ 0805 0.125W 150V 手はんだOK。試作・パワエレ基板の主力
3.2 × 1.6 3216 1206 0.25W 200V 中電力向け。シャント抵抗にも
5.0 × 2.5 5025 2010 0.5W 200V 大電力チップ。電流制限・放電用
6.3 × 3.1 6332 2512 1W 200V チップ型で最大級。リード型の代替

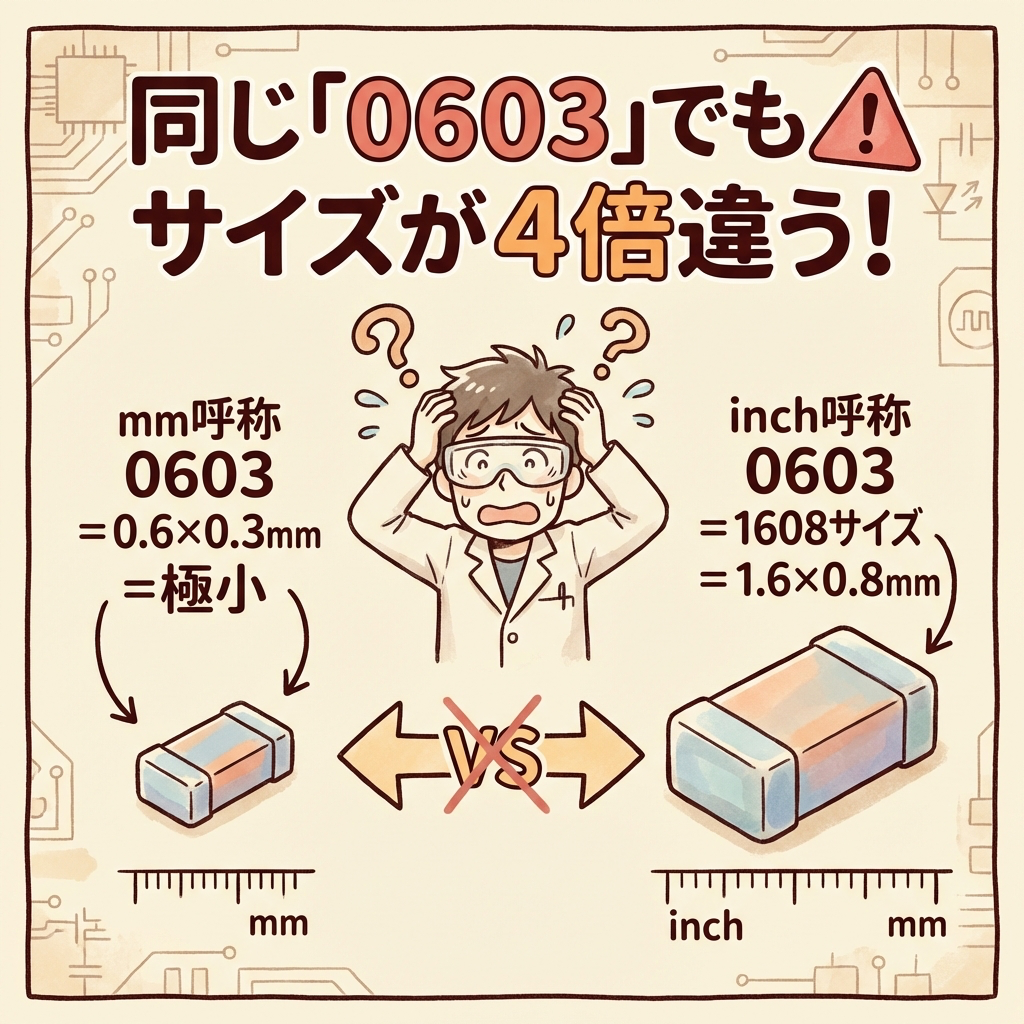

⚠️ 最大の落とし穴:「0603」はどっちのサイズ?
mm呼称の「0603」= 0.6mm × 0.3mm(極小)
inch呼称の「0603」= 1.6mm × 0.8mm(1608サイズ)

同じ「0603」でも、mm表記かinch表記かで実際のサイズが4倍近く違います。BOM作成やDigiKeyでの検索時は必ず「mm呼称」か「inch呼称」かを確認してください。国内メーカー(KOA・ROHM・パナソニック)のデータシートはmm呼称、海外メーカーはinch呼称が基本です。

チップサイズの選び方 ── 3ステップで即決

STEP 1

消費電力を計算する(P = I²R)

STEP 2

定格電力が消費電力の2倍以上あるサイズを選ぶ(ディレーティング50%が基本)

STEP 3

基板の設計ルール(最小部品サイズ)と実装ライン能力を確認して最終決定

【保存版】5つのパラメータ × 抵抗の種類 ── 一覧比較表

ここまで解説した5つのパラメータを、抵抗の種類別に一覧にまとめました。部品選定のときにこの表を開けば、一目でどの種類のどのランクを選べばいいか判断できます。

パラメータ 🟢 厚膜チップ 🔵 薄膜チップ 🔴 金属板
汎用 高精度 標準 精密級 シャント用
❶ 抵抗値範囲 1Ω〜10MΩ 1Ω〜10MΩ 10Ω〜1MΩ 10Ω〜300kΩ 0.5mΩ〜100mΩ
❷ 許容差 ±5%、±1% ±1%、±0.5% ±1%、±0.5% ±0.1%、±0.05% ±1%、±0.5%
❸ 定格電力
(1608サイズ)
0.1W 0.2W 0.1W 0.1W 0.25〜1W
❹ TCR ±100〜200 ±50〜100 ±10〜25 ±2〜5 ±15〜50
❺ サイズ 0402〜6332(サイズは種類によらず共通。上の変換表を参照)
コスト目安 ×

※ TCRの単位はppm/℃。定格電力は代表値で、メーカー・シリーズにより異なります。

まとめ ── データシートで必ず確認する5つのパラメータ

❶ 抵抗値:E24系列から選ぶのが基本。精密な分圧比が必要ならE96へ。
❷ 許容差:±1%をデフォルトに。±5%品と価格差はほぼゼロ。
❸ 定格電力:消費電力の2倍以上のサイズを選ぶ(ディレーティング50%)。高抵抗値では定格電圧も要チェック。
❹ TCR:最も見落としやすいが最も重要。「トータル精度 = 許容差 + TCR × ΔT」で判断。精密回路では薄膜を選ぶ理由はここにある。
❺ チップサイズ:mm呼称とinch呼称の混同に注意。迷ったら1608(inch: 0603)か2012(inch: 0805)。
🔧 現場の声
データシートの全ページを読む必要はありません。まずこの5つのパラメータだけを確認し、「消費電力は定格の50%以内か?」「TCRを含めたトータル精度は要求を満たすか?」の2つの問いに答えられればOK。慣れてくると1分以内で選定が終わります。
