E系列とは？E24系列の抵抗値一覧と4.7kΩ・9.1kΩが中途半端な理由

※本記事にはプロモーション（広告）が含まれています。

回路設計を始めたばかりの人が最初に感じる違和感。それが「抵抗値が中途半端すぎる問題」です。

1kΩ、2kΩ、3kΩ…と並んでいれば選びやすいのに、実際には1.0、1.2、1.5、1.8、2.2、2.7…と不思議な数列になっています。この数列を「E系列」と呼びます。

E系列は一見すると意味不明な数列に見えますが、実は「最も無駄なく、最も効率よく抵抗値をカバーできる」数学的に完璧な並び方です。この記事を読み終えるころには、「なるほど、だから4.7kΩなのか！」と腑に落ちるはずです。

E系列とは？── 「ピアノの鍵盤」で理解する

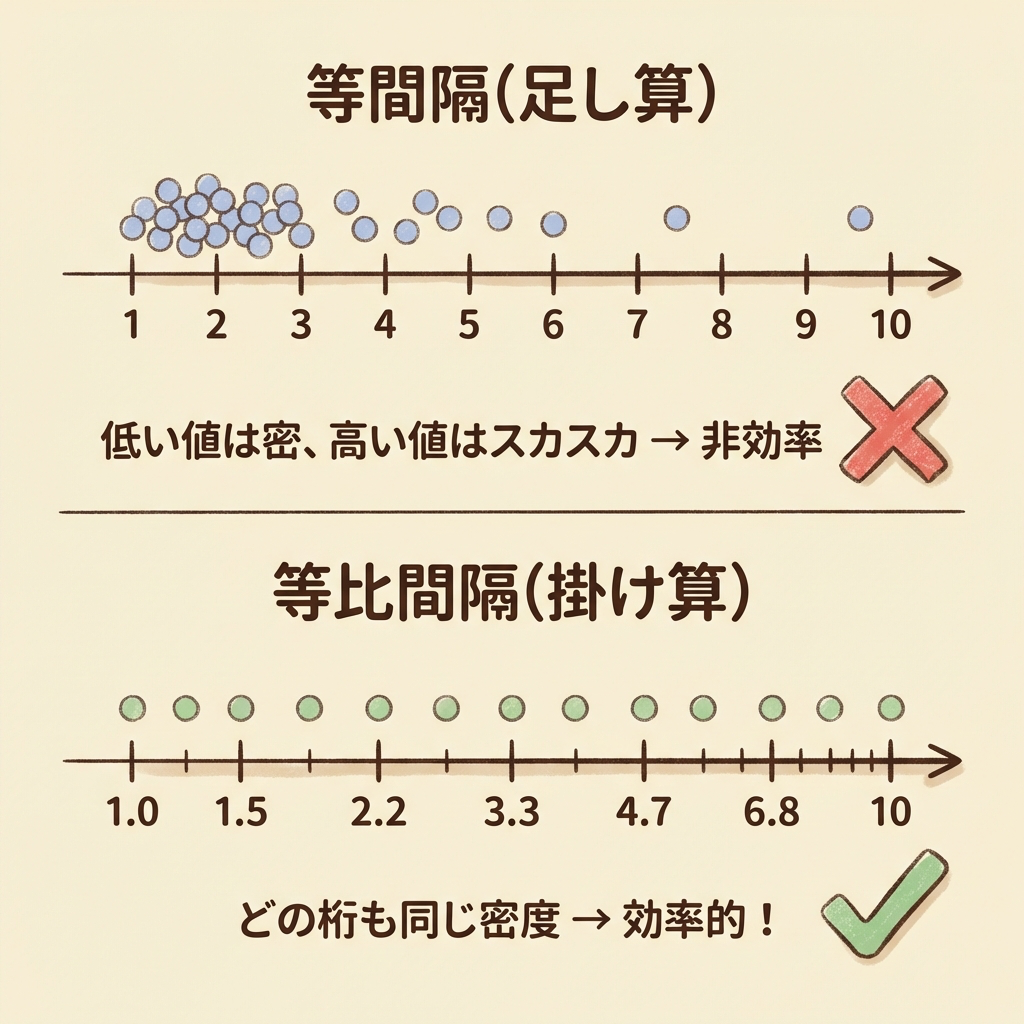

「等間隔」ではなく「等比間隔」で並べる

まず、抵抗値を「等間隔」で並べてみましょう。

ここで登場するのが「等比数列」の考え方です。隣り合う値の「差」ではなく「比」を一定にします。

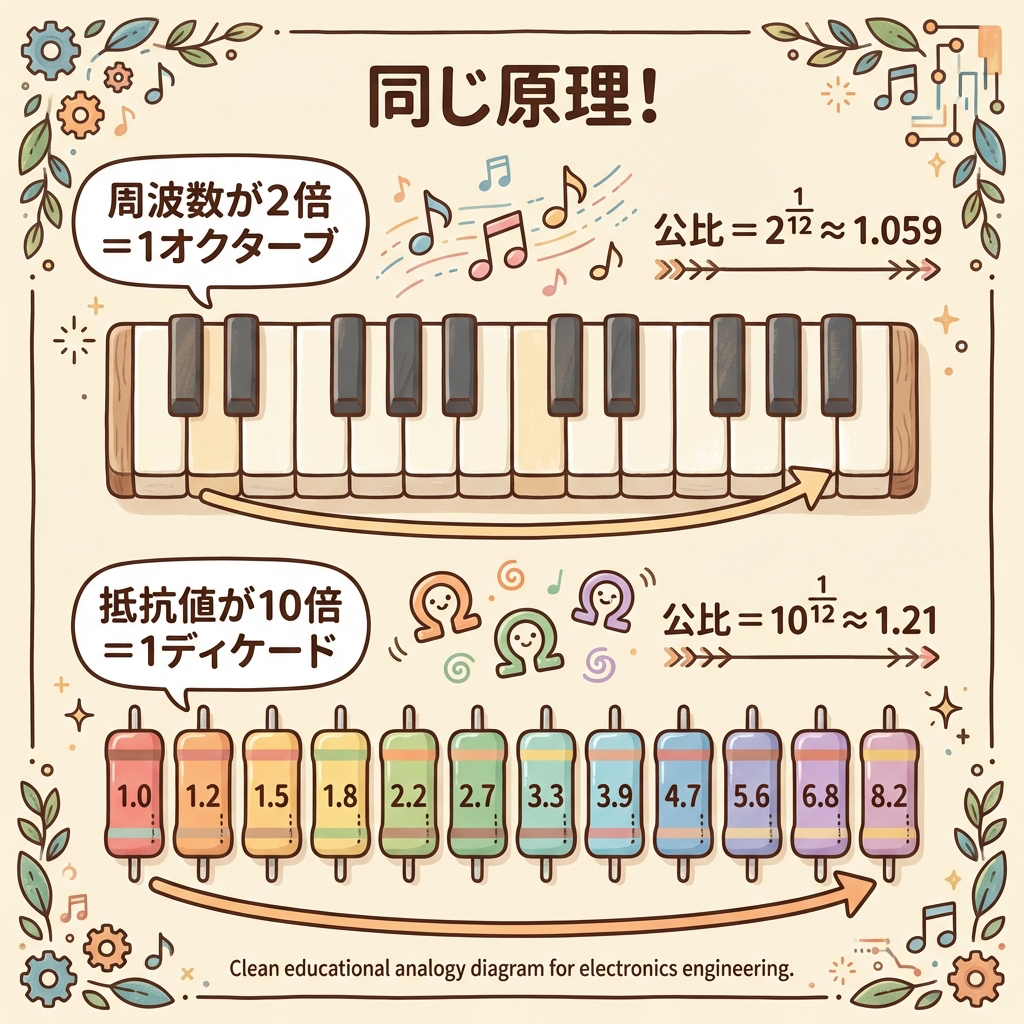

ピアノの鍵盤と同じ原理

この仕組みは、実はピアノの鍵盤とまったく同じです。

ピアノでは「ド → レ → ミ → ファ → ソ → ラ → シ → ド（1オクターブ上）」で周波数が2倍になります。1オクターブの間に12個の鍵盤（半音）があり、隣り合う鍵盤の周波数比は 2^1/12 ≈ 1.059倍 で一定です。

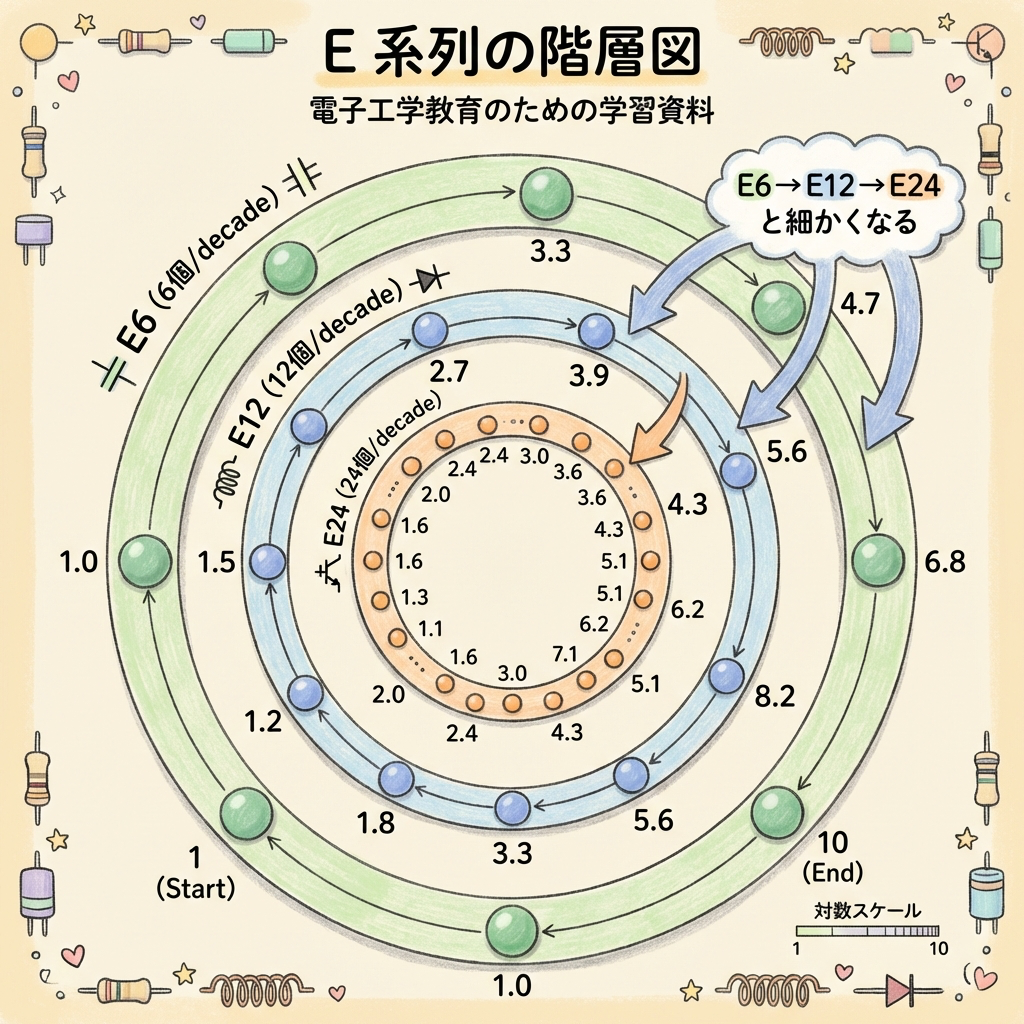

E系列もまったく同じ。1〜10の間を等比で分割しています。

【保存版】E系列の完全一覧表 ── E6・E12・E24・E96

以下に実務で使う4つのE系列の一覧表を掲載します。E24系列は太字で強調しています。

E6・E12・E24系列の一覧表（1〜10の間の値）

E6（6個）許容差 ±20%	E12（12個）許容差 ±10%	E24（24個）許容差 ±5%、±1%（実務のデフォルト）
1.0	1.0	1.0　　1.1
	1.2	1.2　　1.3
1.5	1.5	1.5　　1.6
	1.8	1.8　　2.0
2.2	2.2	2.2　　2.4
	2.7	2.7　　3.0
3.3	3.3	3.3　　3.6
	3.9	3.9　　4.3
4.7	4.7	4.7　　5.1
	5.6	5.6　　6.2
6.8	6.8	6.8　　7.5
	8.2	8.2　　9.1

※ 上表は1〜10の間の値。実際の製品は10倍、100倍…と桁を上げて使います（例：4.7 → 47Ω → 470Ω → 4.7kΩ → 47kΩ…）

E96系列の一覧表（1〜10の間の全96値）

E96系列は有効数字が3桁になり、1〜10の間に96個の値が存在します。±1%の厚膜チップでもE96が入手可能です。

E96系列（1.00〜9.76 の全96値）
1.00	1.02	1.05	1.07	1.10	1.13	1.15	1.18	1.21	1.24	1.27	1.30
1.33	1.37	1.40	1.43	1.47	1.50	1.54	1.58	1.62	1.65	1.69	1.74
1.78	1.82	1.87	1.91	1.96	2.00	2.05	2.10	2.15	2.21	2.26	2.32
2.37	2.43	2.49	2.55	2.61	2.67	2.74	2.80	2.87	2.94	3.01	3.09
3.16	3.24	3.32	3.40	3.48	3.57	3.65	3.74	3.83	3.92	4.02	4.12
4.22	4.32	4.42	4.53	4.64	4.75	4.87	4.99	5.11	5.23	5.36	5.49
5.62	5.76	5.90	6.04	6.19	6.34	6.49	6.65	6.81	6.98	7.15	7.32
7.50	7.68	7.87	8.06	8.25	8.45	8.66	8.87	9.09	9.31	9.53	9.76

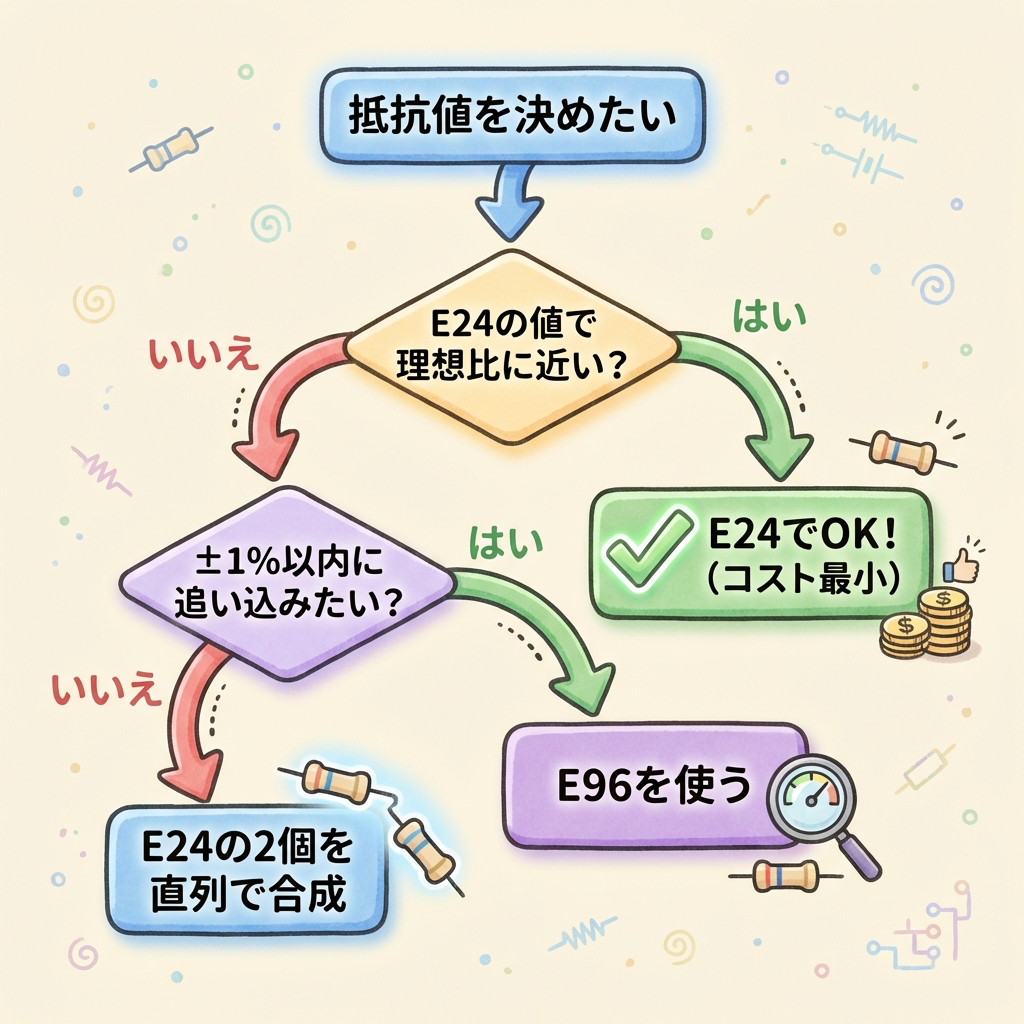

E24 vs E96 ── 実務でどちらから選ぶべきか？

結論から言います。まずE24から選んでください。E96に手を出すのは「E24では理想の分圧比に近い値がないとき」だけです。

比較項目	E24	E96
選べる値の数	24個/桁（間隔約10%）	96個/桁（間隔約2.4%）
入手性	◎ 全メーカーで在庫潤沢	○ 主要メーカーで対応あり
コスト	◎ 最安（0.1円/個〜）	○ E24とほぼ同等（±1%品の場合）
BOM管理のしやすさ	◎ 部品種類を絞りやすい	△ 値が細かすぎてBOMが膨張
向いている用途	プルアップ、LED電流制限、ゲート抵抗、一般的な分圧	DC-DCの帰還抵抗（特定の出力電圧を狙う）、精密分圧

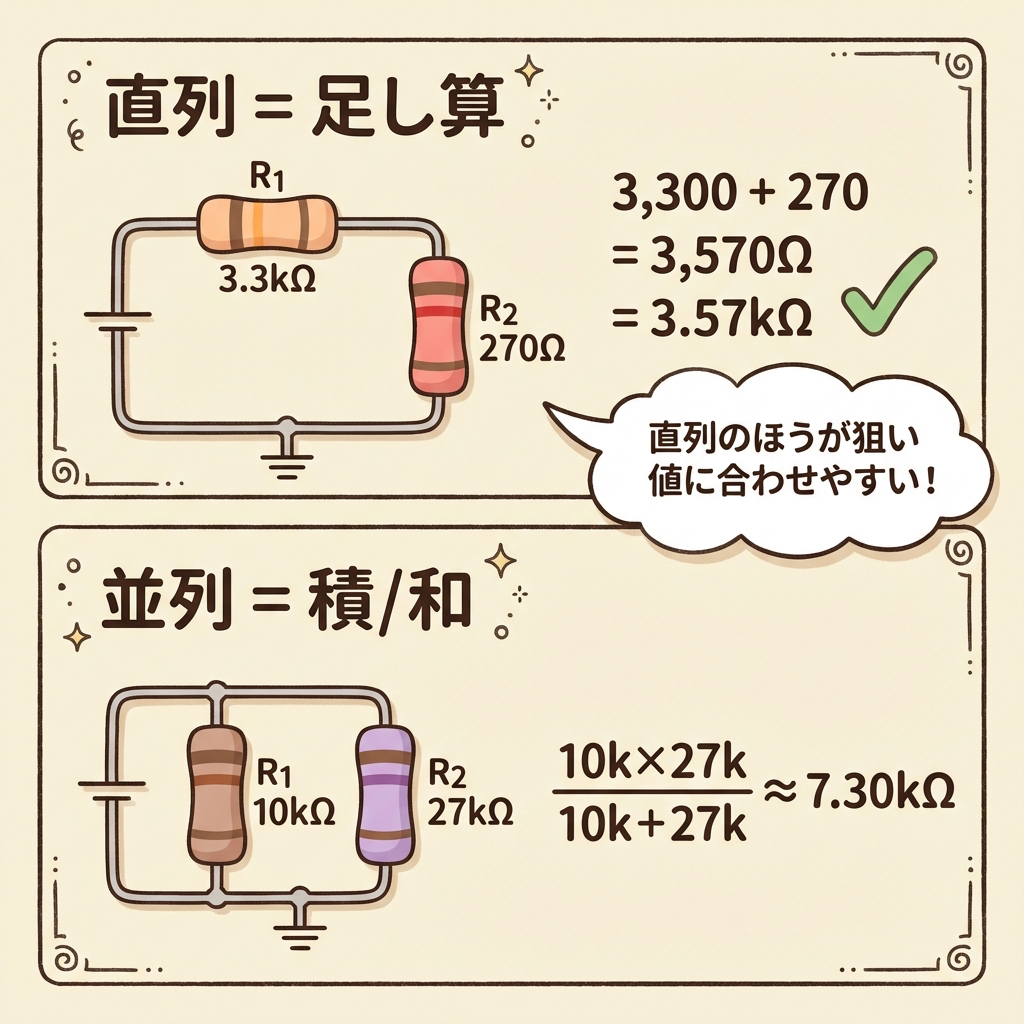

E24にない値が欲しいとき ── 2個の抵抗で「合成」する方法

回路計算で「3.57kΩが必要」と出たけれど、E24系列に3.57kΩは存在しません（最も近い値は3.6kΩ）。こんなとき、2個の抵抗を直列または並列に接続して「合成抵抗」を作るというテクニックがあります。

直列接続：値を「足す」

並列接続：値を「小さくする」

合成抵抗の使い方 ── 3つのルール

よくある疑問 ── E系列はコンデンサにも適用される？

抵抗だけでなくコンデンサ・インダクタもE系列

はい、E系列は抵抗器だけでなく、コンデンサやインダクタの標準値にも使われます。ただし、コンデンサの場合は許容差が大きい（±10%〜±20%が一般的）ため、実質的にE6〜E12の範囲で値が決まっています。

「100pF、150pF、220pF、330pF…」と並んでいるコンデンサの値を見て、「どこかで見たことある数字の並びだな…」と感じたら、それは正解。E6系列（1.0, 1.5, 2.2, 3.3, 4.7, 6.8）そのものです。

E系列の国際規格

E系列は国際規格IEC 60063で定められています。世界中のどのメーカーの抵抗を買っても、E24系列の値は1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1で統一されています。メーカーが独自に決めた値ではなく、国際的な合意に基づく標準です。
