- 電験三種の「電力」を勉強し始めたけど、変電所に出てくる機器の名前が多すぎて整理できない
- 遮断器と断路器の違いがあやふやで、過去問を解くたびに迷ってしまう
- 「GIS」「保護継電器」「調相設備」…知らない単語が出るたびに手が止まる
- 変電所の全体像がわからないまま、個別の問題を解いている感覚がある
- 変電所が電力系統の中で果たしている「2つの役割」
- 変電所の種類（超高圧→一次→二次→配電用）と電圧の段階的な降下の流れ
- 変圧器・遮断器・断路器・保護継電器・避雷器・計器用変成器・調相設備の「なぜ必要か」
- GIS（ガス絶縁開閉装置）の特徴と、なぜ都市部に増えているのか
- 電験三種で狙われる「遮断器の種類」「断路器との操作順序」の出題ポイント
変電所は、発電所から家庭に届くまでの「電気の旅」の中で、何度も立ち寄る中継地点です。発電所で作られた電気は、そのままでは家庭のコンセントに届けられません。高すぎる電圧を段階的に下げ、事故が起きたら瞬時に回路を切り離し、落雷から設備を守る——そのすべてを担っているのが変電所です。
この記事では、変電所の「全体像」を1記事で掴むことを目標にしています。まずは変電所の役割と種類を理解し、次に主要機器を1つずつ「なぜ必要か」から図解します。この記事を読み終えたとき、電験三種の過去問で「変電所」の問題が出ても、「あ、これはあの機器の話だな」と全体の中での位置づけがわかる状態になります。
目次

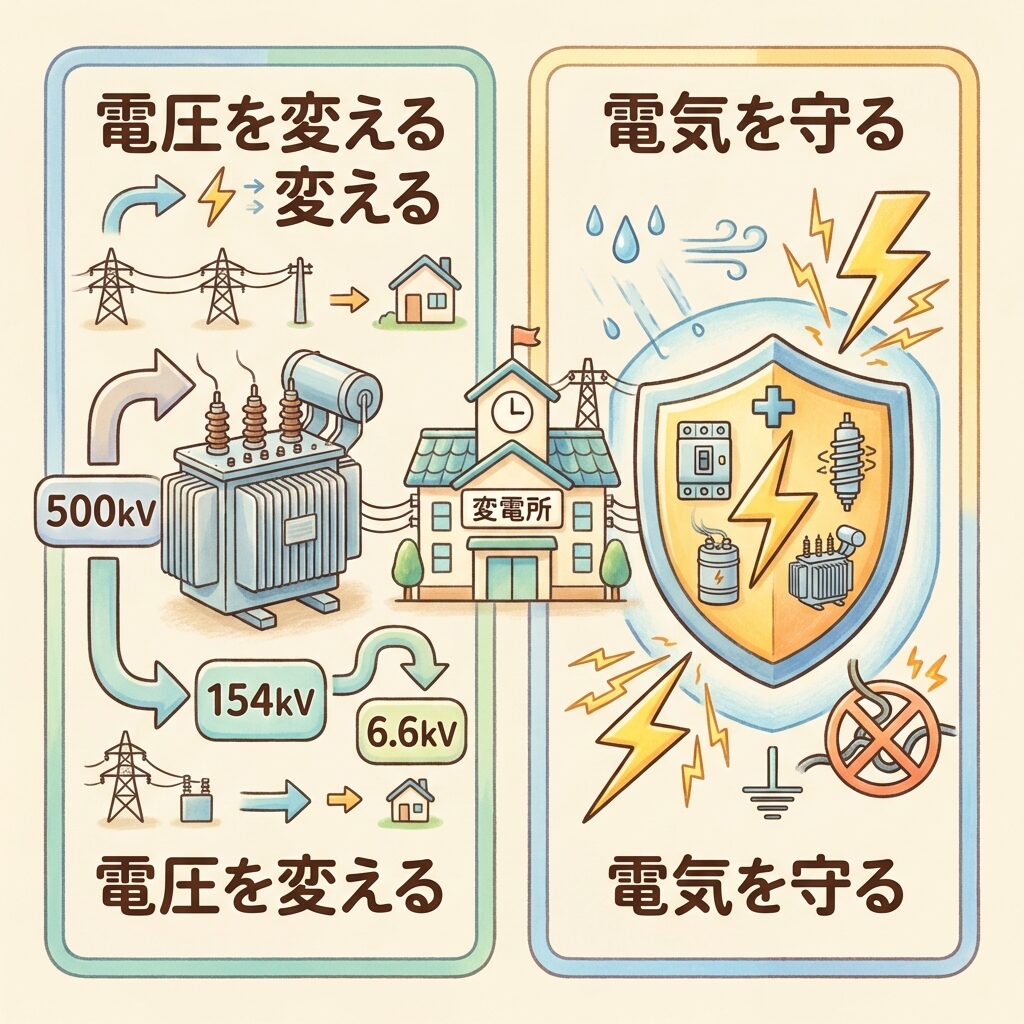

変電所とは？「電圧を変える場所」＋「電気を守る場所」
変電所の役割は、大きく分けて2つあります。
役割①：電圧を変える
発電所で作られた電気は2万V程度ですが、送電ロスを減らすために27.5万V～50万Vに昇圧して送電します。これをそのまま家庭に届けるわけにはいきません。変電所で段階的に100V/200Vまで降圧していきます。
役割②：電気を守る
送電線に落雷があったり、短絡事故が起きたとき、瞬時に異常を検知して回路を遮断します。事故の影響を最小限に食い止め、他の健全な回路を守る——変電所は電力系統の「防衛拠点」でもあります。
変電所＝「電圧の変換」＋「系統の保護」。この2つの機能を実現するために、変圧器・遮断器・断路器・保護継電器・避雷器・調相設備といった多数の機器が設置されています。
ポチップ

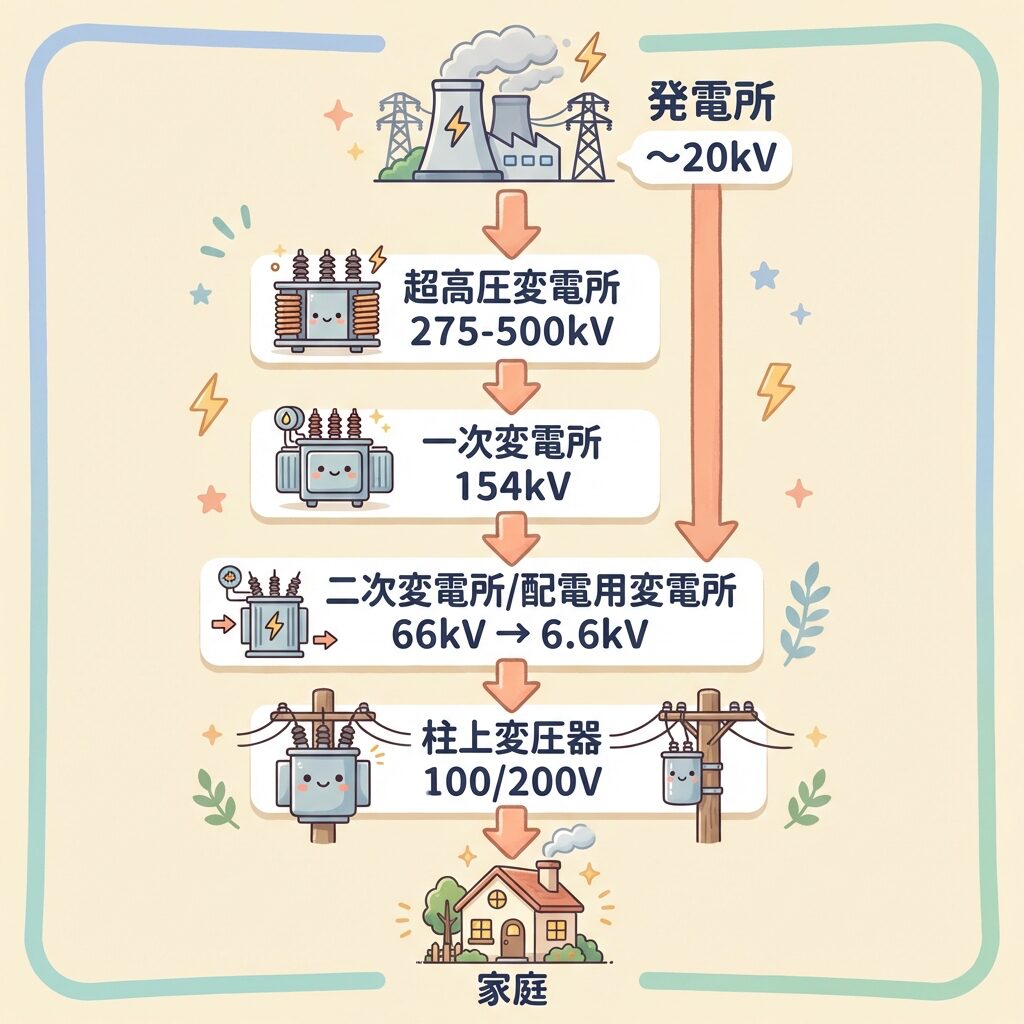

変電所の種類｜発電所→家庭に届くまでの「4回の中継」
発電所で作られた電気は、4種類の変電所を経由して、段階的に電圧を下げながら家庭に届きます。これを「水道」にたとえると、浄水場から出た水が、途中のポンプ場で水圧を段階的に調整されながら、最終的に家庭の蛇口に届く仕組みに似ています。
発電所→家庭までの電圧の旅
水力・火力・原子力などで電気を作ります。発電機の出力電圧は約1万～2万V。これを昇圧変電所で27.5万～50万Vに昇圧して送電線に送り出します。
50万Vや27.5万Vの超高圧を受け、15.4万Vに降圧します。電力会社の基幹変電所です。
15.4万Vを受け、6.6万Vに降圧します。大規模工場への供給もここから行われます。
6.6万Vを受け、6,600Vに降圧します。ここから配電線に電気を送ります。あなたの街にある変電所は、多くがこのタイプです。
電柱の上に設置された変圧器で、6,600Vを100V / 200Vに降圧。ここでようやく家庭のコンセントで使える電圧になります。
送電線には電気抵抗があるため、電流が流れると「I²R」で電力損失（ジュール熱）が発生します。同じ電力を送るなら、電圧を高くすれば電流を小さくできるため、損失が激減します。500,000Vで送電すれば、6,600Vで送電するときの約1/5700の損失で済む計算です。これが「わざわざ昇圧してから送電する理由」です。

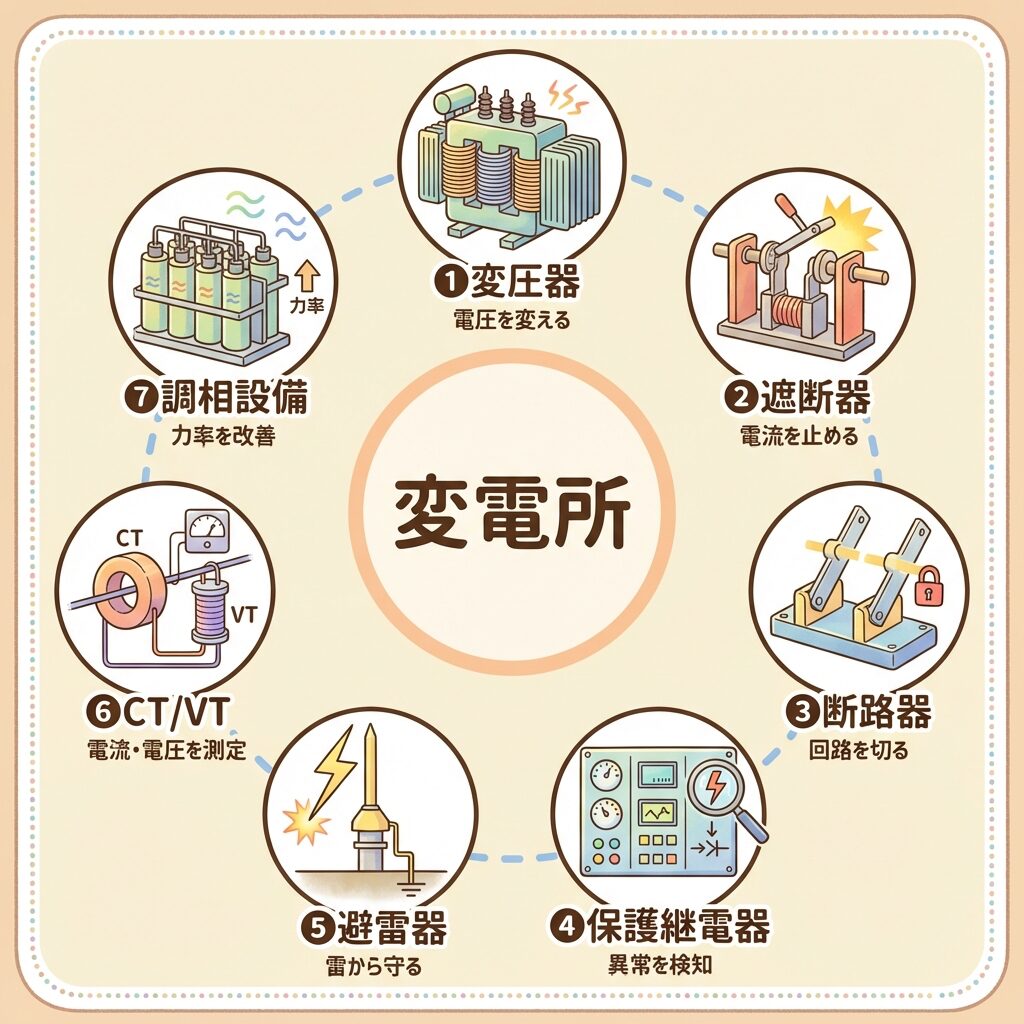

変電所の主要機器｜7つの「役割分担」を一覧で整理
変電所の中には、さまざまな機器が設置されています。ここからは1つずつ解説していきますが、まずは「全体の見取り図」を頭に入れておきましょう。変電所の主要機器は、大きく7つのカテゴリに分かれます。
| No. | 機器名 | ひとことで言うと？ | 自動車にたとえると |
|---|---|---|---|
| ❶ | 変圧器 | 電圧を上げたり下げたりする。変電所の「主役」 | エンジン（動力の源） |
| ❷ | 遮断器 | 事故時に電流が流れている状態で回路を切る | エアバッグ（異常時に瞬時に作動） |
| ❸ | 断路器 | 電流が流れていない状態で回路を切り離す | パーキングブレーキ（停車後にかける） |
| ❹ | 保護継電器 | 異常を検知し、遮断器に「切れ！」と命令を出す | 衝突センサー（異常を検知する頭脳） |
| ❺ | 避雷器 | 落雷によるサージ電圧（異常電圧）を大地に逃がす | バンパー（衝撃を吸収する防壁） |
| ❻ | 計器用変成器 （CT・VT） |
高電圧・大電流を計器や保護継電器が扱える値に変換 | 速度メーター（状態を計測する目） |
| ❼ | 調相設備 | 電圧を安定させるために無効電力を調整する | クルーズコントロール（速度を一定に保つ） |
それでは、1つずつ詳しく見ていきましょう。

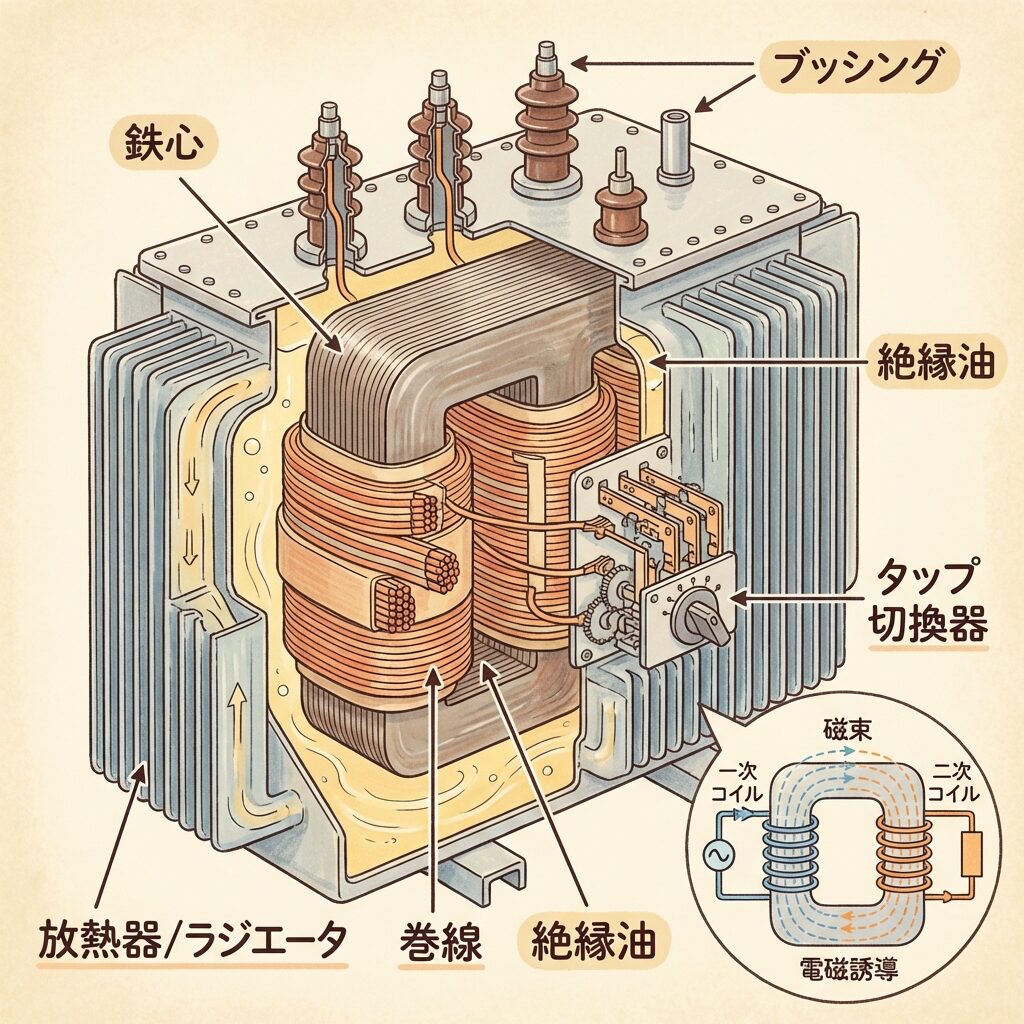

❶ 変圧器（トランス）｜変電所の「主役」
変圧器は、変電所の最も中心的な機器です。役割はシンプルで、電磁誘導の原理を使って電圧を上げたり下げたりすること。変電所という名前自体が「電圧を変える所」という意味ですから、変圧器は文字どおり変電所の「主役」です。
変電所の変圧器の特徴
変電所に設置される変圧器は、家庭用の小型トランスとは比較にならないほど巨大です。数十トンもの重量があり、大量の絶縁油で冷却されています。主なポイントは以下の通りです。
| 項目 | 内容 |
|---|---|
| 冷却方式 | 大容量変圧器では油入自冷式や油入風冷式が一般的。絶縁油が熱を吸収し、放熱器（ラジエータ）で冷やす |
| タップ切換 | 巻線の途中に接続点（タップ）を設け、巻数比を微調整することで出力電圧を±5%程度の範囲で調整できる。負荷時タップ切換器（LTC）は運転中にタップを切り換え可能 |
| 保護装置 | 内部故障に備え、ブッフホルツ継電器（油中のガス発生を検知）、衝撃圧力継電器、差動継電器などで保護 |
| 結線方式 | 三相変圧器ではY-Δ結線やΔ-Y結線が主流。高圧側をY結線（中性点接地可能）、低圧側をΔ結線（第3調波対策）とする組み合わせが多い |
変圧器の冷却方式は記号で表されます。「ONAN」は Oil Natural Air Natural（油自然循環・空気自然冷却）、「ONAF」は Oil Natural Air Forced（油自然循環・空気強制冷却）。記号の意味を問う出題があります。
【永久保存版】変圧器の完全攻略マップ｜電験三種・機械科目を1記事で制覇 →

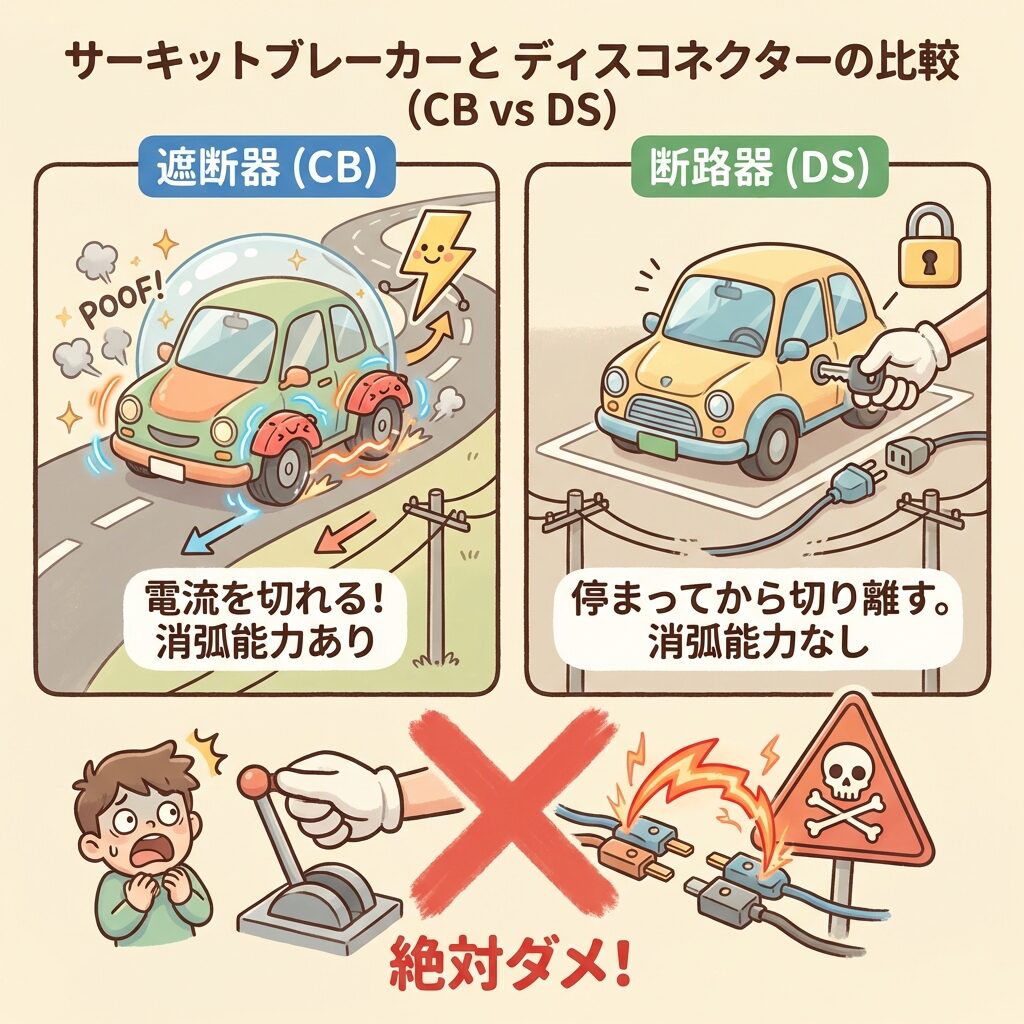

❷ 遮断器 ＆ ❸ 断路器｜「走っている車を止める」と「停まった車から鍵を抜く」
遮断器（CB: Circuit Breaker）と断路器（DS: Disconnecting Switch）は、名前が似ていて混同しやすい機器です。しかし役割はまったく異なります。この違いは電験三種で繰り返し出題される超頻出ポイントです。
遮断器と断路器の決定的な違い
遮断器（CB）
負荷電流や事故電流（短絡電流）が流れている状態で回路を遮断できる。自動車でいえば「走行中にブレーキを踏んで止める」装置。アーク（電気の火花）を消す「消弧能力」を持っていることが最大の特徴。
✅ 短絡事故時の大電流 → 切れる
✅ 保護継電器の命令で自動動作する
断路器（DS）
電流が流れていない（無負荷の）状態で回路を切り離す。自動車でいえば「完全に停車してからエンジンを切り、鍵を抜く」装置。消弧能力は持っていない。
❌ 電流が流れている状態 → 切ってはいけない
✅ 保守点検時に機器を確実に切り離す
「遮断器だけでいいのでは？」と思うかもしれません。しかし遮断器を「切」にしただけでは、目に見えない電気的な接続が残っている可能性があります。保守点検で作業者が感電しないためには、断路器で物理的に回路を切り離し、「確実に電気が来ていない状態」を目視で確認する必要があるのです。

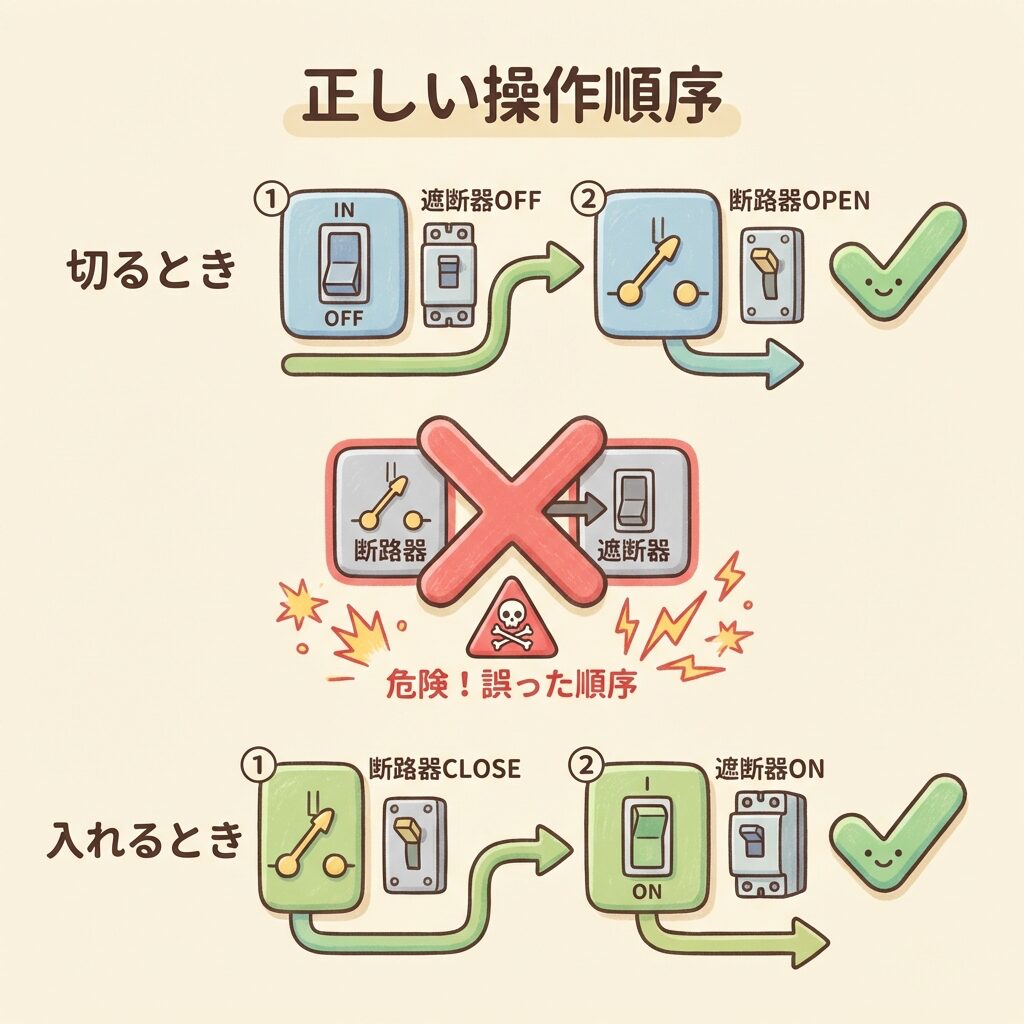

⚠️ 操作順序｜遮断器→断路器の「鉄の掟」
遮断器と断路器には、操作する順序のルールがあります。断路器は消弧能力がないため、電流が流れている状態で開くとアーク（火花）が発生し、重大事故につながります。
（電流を止める）
（回路を切り離す）
（回路をつなぐ）
（電流を流す）
「切るときは遮断器が先、入れるときは断路器が先」。自動車でたとえれば、「止めるときはブレーキ→エンジン停止、発進するときはエンジン始動→ブレーキ解除」。この順序を逆にすると事故になります。
遮断器の種類｜消弧方式で4タイプ
遮断器は「アーク（電気の火花）をどうやって消すか」で種類が分かれます。電験三種では各タイプの特徴を問う問題が頻出です。
| 種類 | 消弧媒体 | 特徴 | 主な用途 |
|---|---|---|---|
| 油遮断器 （OCB） |
絶縁油 | 油中でアークを消す。古くからある方式だが、火災リスクがあるため新設は減少 | 既設の変電所 |
| 空気遮断器 （ABB） |
圧縮空気 | 高圧の圧縮空気を吹き付けてアークを消す。動作が高速だが装置が大型 | 超高圧系統（既設） |
| ガス遮断器 （GCB） |
SF₆ガス | SF₆（六フッ化硫黄）ガスの強力な消弧能力を利用。超高圧から特別高圧まで幅広く使用。現在の主流 | 超高圧～特高変電所 |
| 真空遮断器 （VCB） |
真空 | 真空中ではアークが維持できない性質を利用。小型・メンテナンスフリー・多頻度開閉に強い | 配電用変電所・受電設備 |
「真空遮断器はSF₆ガスを使わない」「ガス遮断器と真空遮断器の使い分け」は定番の出題パターンです。覚え方は「高電圧はガス（GCB）、配電用は真空（VCB）」。SF₆ガスは温室効果ガスとしても出題されることがあります。

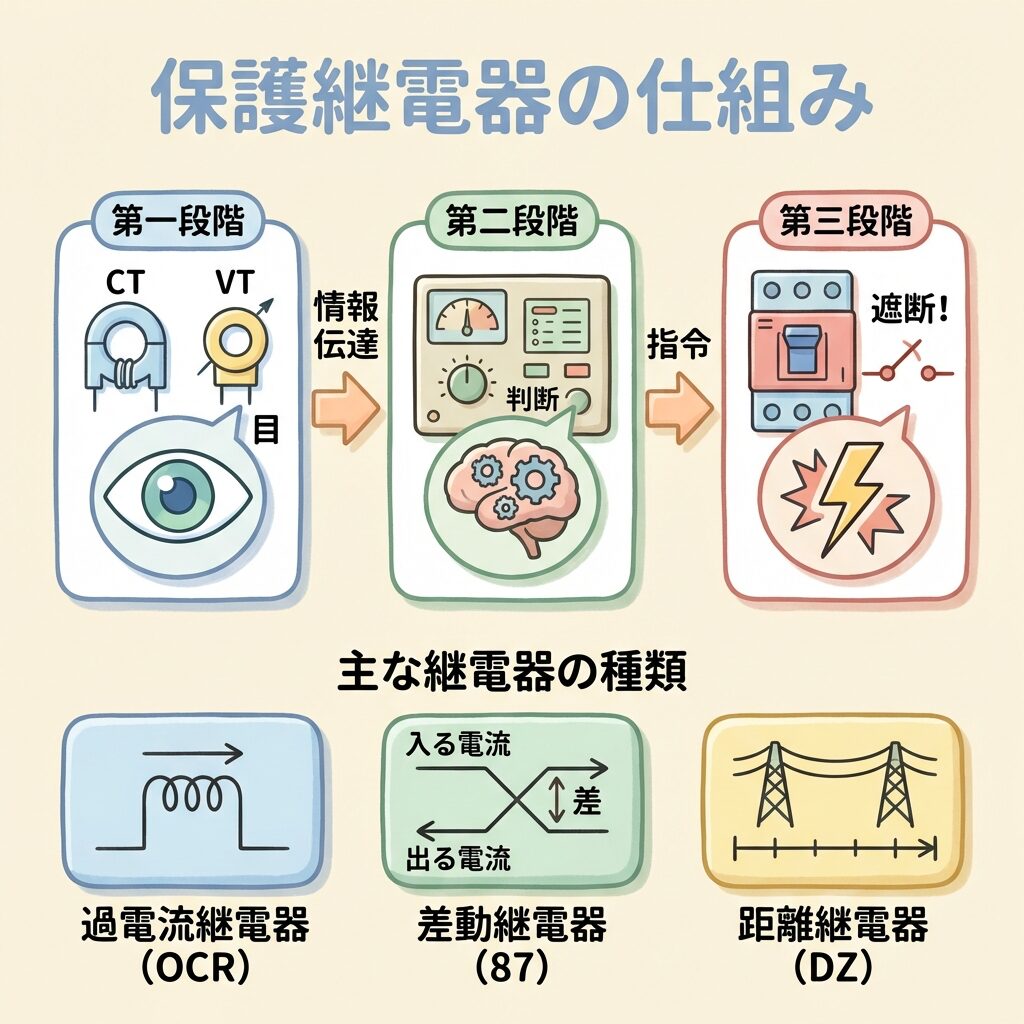

❹ 保護継電器｜異常を検知し、遮断器に「切れ！」と命令する頭脳
保護継電器（リレー）は、電力系統の「頭脳」にあたる機器です。電流・電圧・周波数の異常を常に監視し、事故が発生した瞬間に遮断器に対して「トリップ（遮断）せよ」という命令信号を出すのが仕事です。保護継電器そのものが電流を切るわけではありません。「センサー＋判断回路」だと思ってください。
保護継電器の主な種類
| 名前 | 略号 | 何を検知するか | 主な保護対象 |
|---|---|---|---|
| 過電流継電器 | OCR | 電流が設定値を超えた | 配電線・変圧器（最も基本的なリレー） |
| 差動継電器 | 87 | 「入ってくる電流」と「出ていく電流」の差 | 変圧器・発電機・母線の内部故障 |
| 距離継電器 | DZ | 故障点までのインピーダンス（＝距離） | 送電線（故障点の距離に応じて動作時間を変える） |
| 地絡方向継電器 | DGR | 零相電流と零相電圧の方向 | 配電線の地絡事故（地面に電流が漏れる事故） |
| 不足電圧継電器 | UVR | 電圧が設定値以下に低下した | 停電検出・自動切替 |
変圧器の一次側に100Aが入り、二次側から100Aが出ていれば「正常」です。しかし内部で短絡事故が起きると、一次側100Aに対して二次側が80Aしか出ない…という「差」が生じます。この電流の差（差動電流）を検知して「内部故障だ！」と判断するのが差動継電器です。
保護継電器には「高速性（事故を素早く検知）」「選択性（事故箇所だけを切り離す）」「信頼性（誤動作しない・不動作しない）」の3つが求められます。この3要件は論述問題で問われることがあります。
ポチップ

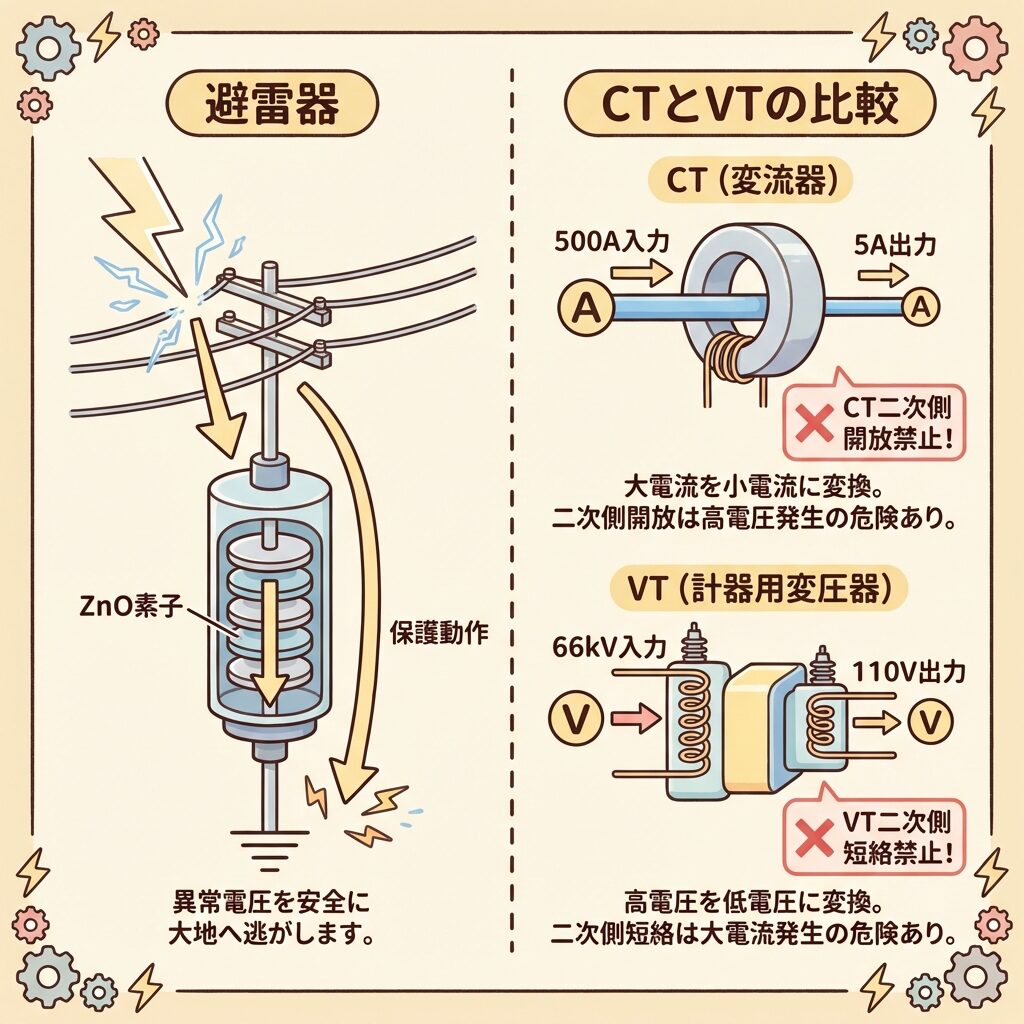

❺ 避雷器 ＆ ❻ 計器用変成器（CT・VT）
避雷器（LA: Lightning Arrester）
避雷器は、落雷や開閉サージによる異常電圧（過電圧）から変電所の機器を守る「盾」です。正常な電圧のときは電流を通しませんが、異常に高い電圧が加わった瞬間だけ電流を大地に逃がし、電圧を許容範囲に抑え込みます。
現在の主流は酸化亜鉛（ZnO）素子を使った「ギャップレス避雷器」です。従来の避雷器は直列ギャップ（放電間隙）が必要でしたが、ZnO素子は電圧依存性の非直線抵抗特性を持つため、ギャップなしで動作します。通常電圧では絶縁体のように振る舞い、異常電圧時だけ導体になるという「賢い素子」です。
「避雷器の設置場所は変圧器のなるべく近くに設置する」「酸化亜鉛形避雷器はギャップレスである」は超頻出です。
計器用変成器（CT・VT）
変電所を流れる電気は、数万ボルト・数千アンペアという巨大なエネルギーです。これをそのまま計器や保護継電器に入力したら、機器が壊れてしまいます。そこで「計器用変成器」を使って、安全に扱える小さな値に変換します。
CT（変流器）
大きな電流を小さな電流に変換する。二次側の標準は5A。送電線を流れる数百アンペアの電流を、5Aに縮小して保護継電器や電流計に渡す。
VT（計器用変圧器）
高い電圧を低い電圧に変換する。二次側の標準は110V。数万ボルトの電圧を、110Vに縮小して電圧計や保護継電器に渡す。
CT（電流）は「開放禁止」、VT（電圧）は「短絡禁止」。これは変圧器の原理から理解できます。CTは電流変換器なので二次を開放すると行き場のない磁束が鉄心を飽和させ異常高電圧が生じます。VTは電圧変換器なので二次を短絡すると大電流が流れて焼損します。

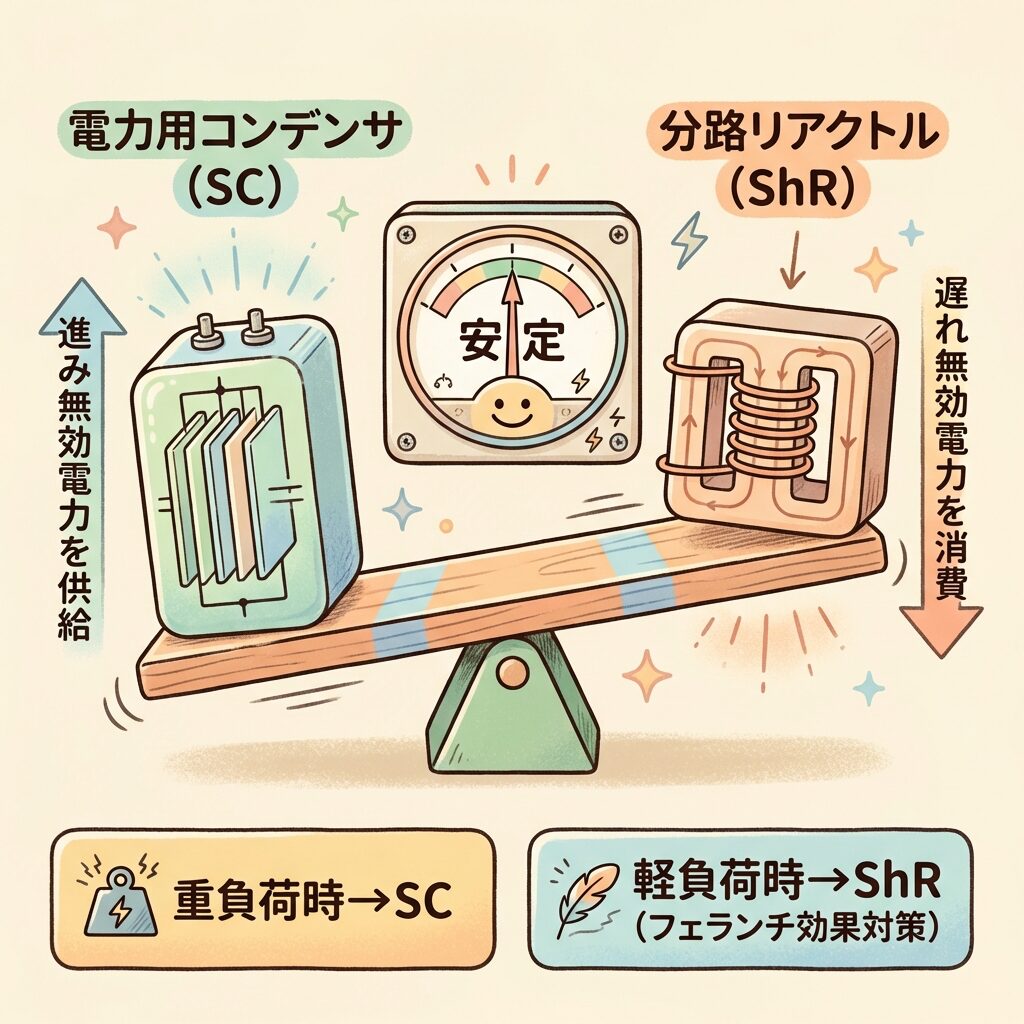

❼ 調相設備｜電圧を安定させる「縁の下の力持ち」
送電線路では、負荷の増減や線路のインダクタンス・キャパシタンスの影響で、電圧が上がったり下がったりします。この電圧変動を抑えて安定させるために設置されるのが調相設備です。「無効電力を調整する設備」と言い換えることもできます。
主な調相設備の役割と使い分け
| 設備名 | 供給/消費 | 効果 | 使う場面 |
|---|---|---|---|
| 電力用コンデンサ （SC） |
進み無効電力を供給 | 力率を改善し、電圧降下を軽減する（電圧を上げる方向） | 重負荷時（電圧が下がりがちなとき） |
| 分路リアクトル （ShR） |
遅れ無効電力を消費 | 線路の充電電流による電圧上昇を抑制（電圧を下げる方向） | 軽負荷時・深夜（フェランチ効果対策） |
| 同期調相機 | 進み/遅れどちらも | 界磁電流を調整することで、進み・遅れの無効電力を連続的に制御できる | 大容量の変電所（回転機のため保守が大変でSVCに置き換えが進行中） |
| SVC （静止型無効電力補償装置） |
進み/遅れどちらも | 半導体素子で高速に無効電力を制御。可動部がなくメンテナンス性に優れる | 電圧変動の大きい系統（近年の主流） |
「電力用コンデンサは進み無効電力を供給」「分路リアクトルは遅れ無効電力を消費」——この「供給/消費」の対比は穴埋め問題の定番です。「フェランチ効果」（軽負荷時に受電端電圧が送電端電圧より高くなる現象）とセットで出題されます。

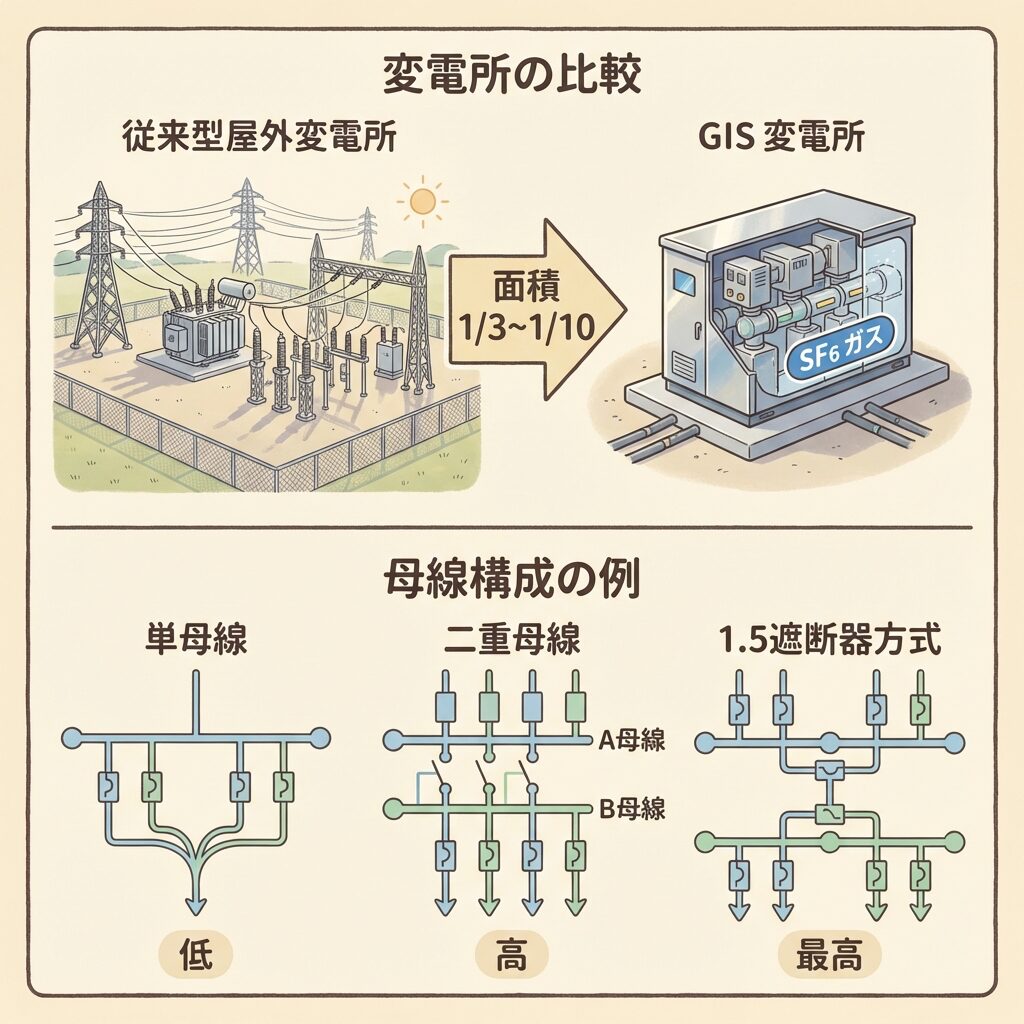

GIS（ガス絶縁開閉装置）｜都市部の変電所はなぜ「見えない」のか
「変電所って見たことがない」という人が増えていますが、実は都市部ではGIS（Gas Insulated Switchgear）と呼ばれる密閉型の変電所が地下などに設置されています。従来の屋外型変電所にある遮断器・断路器・母線・計器用変成器などの機器を、SF₆ガスを充填した密閉容器の中にすべて収納したのがGISです。
GIS変電所の特徴
| 項目 | GIS変電所 | 従来の気中絶縁変電所 |
|---|---|---|
| 設置面積 | 約1/3～1/10に縮小可能 | 広大な敷地が必要 |
| 耐環境性 | 密閉構造のため、塩害・汚損・雨・雪の影響を受けない | がいしの汚損対策が必要 |
| 安全性 | 充電部が露出しないため感電事故のリスクが低い | 充電部が露出（フェンスで防護） |
| 保守性 | 密閉のため保守頻度が少ない | 定期的ながいし清掃や塗装が必要 |
| コスト | 機器本体は高価だが、土地代を含めると経済的な場合が多い | 機器は安いが広い土地が必要 |
| 注意点 | SF₆ガスは強力な温室効果ガス（CO₂の約23,500倍）であり、漏洩管理が必要 | 環境面での問題は比較的少ない |
GISの特徴を問う問題は令和に入ってから出題頻度が上がっています。特に「縮小化」「密閉構造による耐汚損性」「SF₆ガスの温室効果」は3点セットで覚えてください。「GISの内部はSF₆ガスで充填されている」ことと、「SF₆ガスの絶縁耐力は空気の約2～3倍」という数値も頻出です。
母線方式｜変電所内の「電気の通り道」の設計
変電所内で送電線や変圧器をつなぐ「共通の電線」のことを母線（バス）と呼びます。母線の構成のしかた（＝母線方式）は、変電所の信頼性とコストを決定する重要な設計要素です。
代表的な母線方式の比較
| 母線方式 | 特徴 | 信頼性 | 主な採用箇所 |
|---|---|---|---|
| 単母線方式 | 母線が1本。構造がシンプルで安価だが、母線事故時は全停電になる | 低い | 配電用変電所 |
| 二重母線方式 | 母線を2本用意。片方の母線で事故が起きても、もう片方に切り替えて供給を継続できる | 高い | 一次変電所・超高圧変電所 |
| 1.5遮断器方式 （ブレーカ半分方式） |
回線2本に対し遮断器3台（1回線あたり1.5台）を配置。極めて信頼性が高いがコストも高い | 最高 | 基幹系統の超高圧変電所 |
母線方式は「信頼性が高い＝コストも高い＝重要な変電所に使う」というシンプルな法則で整理できます。配電用（末端）は単母線、基幹系統（中枢）は二重母線や1.5遮断器方式、と考えれば自然に覚えられます。
母線を「高速道路」にたとえてみましょう。
単母線方式 ＝ 1車線の高速道路。事故が起きたら全車ストップ。
二重母線方式 ＝ 2車線の高速道路。片方が事故で封鎖されても、もう片方の車線で通行可能。
1.5遮断器方式 ＝ 2車線＋中央にもう1本の予備レーン。どの車線でも事故が起きても、残りで確実に通行を継続。
まとめ｜変電所の機器は「チームプレー」で動いている
ここまで7つの主要機器を1つずつ見てきましたが、最後にこれらがどう連携して動くのかを整理します。変電所の機器はバラバラに存在しているのではなく、事故発生時には「チームプレー」で瞬時に対応します。

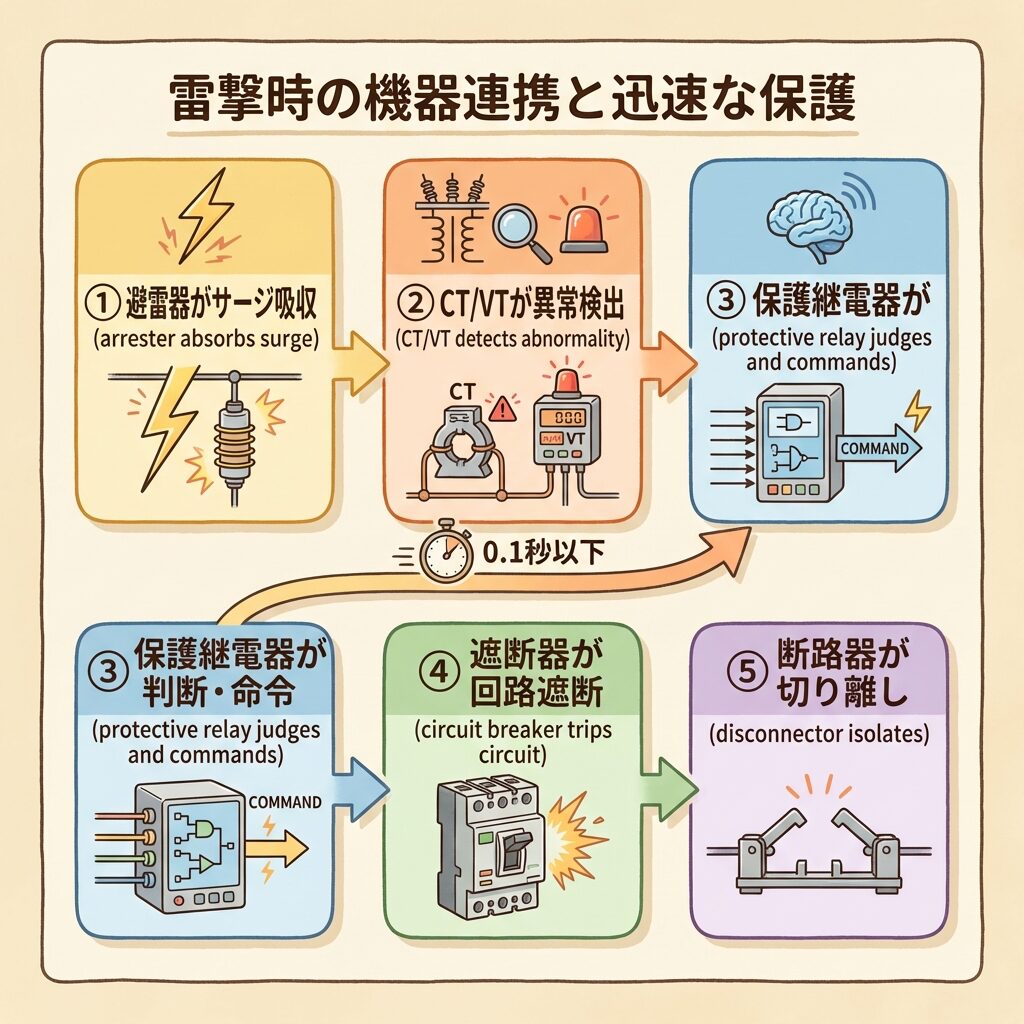

送電線に落雷が発生した場合の連携動作
送電線に雷サージ（異常電圧）が侵入。避雷器がサージの大部分を大地に逃がし、機器への直撃を防ぐ。
雷サージによりがいしでフラッシオーバ（閃絡）が発生し、地絡事故に発展。CT（変流器）とVT（計器用変圧器）が異常な電流・電圧を検出し、保護継電器に情報を送る。
保護継電器が「事故だ」と判断し、対応する遮断器に「トリップ（遮断）せよ」と命令信号を送る。距離継電器であれば、故障点の距離に応じて適切なタイミングで動作。
遮断器が大電流を遮断し、事故区間を系統から切り離す。アーク（電気の火花）をSF₆ガスや真空で消弧。ここまでわずか0.1秒以下で完了する。
事故除去後、保守点検のために断路器で回路を物理的に切り離す。作業者が安全に点検・修理を行う。
このように、変電所の機器は「避雷器→CT/VT→保護継電器→遮断器→断路器」という連携プレーで事故に対応します。1つでも欠ければ、事故の影響が系統全体に広がってしまいます。この連携の全体像を理解しておくと、電験三種の過去問で「どの機器がどの役割を担っているか」を聞かれたときに、迷わず正解にたどり着けます。
📋 変電所の主要機器 最終まとめ表
| 機器 | 役割 | 電験で問われるポイント | 覚えるべきキーワード |
|---|---|---|---|
| 変圧器 | 電圧の昇降圧 | 冷却方式（ONAN等）、タップ切換（LTC）、結線方式 | ブッフホルツ継電器、油入自冷 |
| 遮断器 | 電流遮断（消弧能力あり） | 4種類の消弧方式と特徴 | GCB（SF₆）、VCB（真空） |
| 断路器 | 無負荷時の回路切り離し | 遮断器との操作順序 | 消弧能力なし、目視確認 |
| 保護継電器 | 異常検知→遮断器へ命令 | 各リレーの種類と保護対象 | OCR、差動（87）、距離（DZ） |
| 避雷器 | サージ電圧の吸収 | ZnO素子、ギャップレス | 変圧器の近くに設置 |
| CT・VT | 電流/電圧の変換 | 禁止事項（CT開放禁止/VT短絡禁止） | CT二次5A、VT二次110V |
| 調相設備 | 電圧安定化（無効電力調整） | SC（供給）とShR（消費）の使い分け | フェランチ効果、SVC |
実際の変電所では、これらの機器に加えて「所内用変圧器（変電所自身が使う電源を作る変圧器）」「蓄電池設備（停電時にも保護継電器や遮断器を動作させるためのバックアップ電源）」なども設置されています。電験三種では深く問われませんが、「変電所にも電源が必要」という点は覚えておくと理解が深まります。
