電気を使える形に変換する技術の全体像｜整流・変圧・インバータを5分で理解

電気は不思議な存在です。発電所で作られたあと、家のスマホ充電器に届くまでに、形を何度も変えています。

電圧が変わる。波形が変わる。直流になったり交流になったり。あなたが今この記事を読んでいるスマホの中にも、「電気の翻訳機」が何個も入っています。

この記事は、その「翻訳の全体像」を5分で掴むための地図です。シリーズ全7記事の入口でもあります。

個別の技術（変圧器・ACアダプター・DC-DC変換など）の詳しい記事は別にありますが、まずはこのページで「全体の景色」を頭に入れてから読み進めると、すべてが繋がって見えてきます。

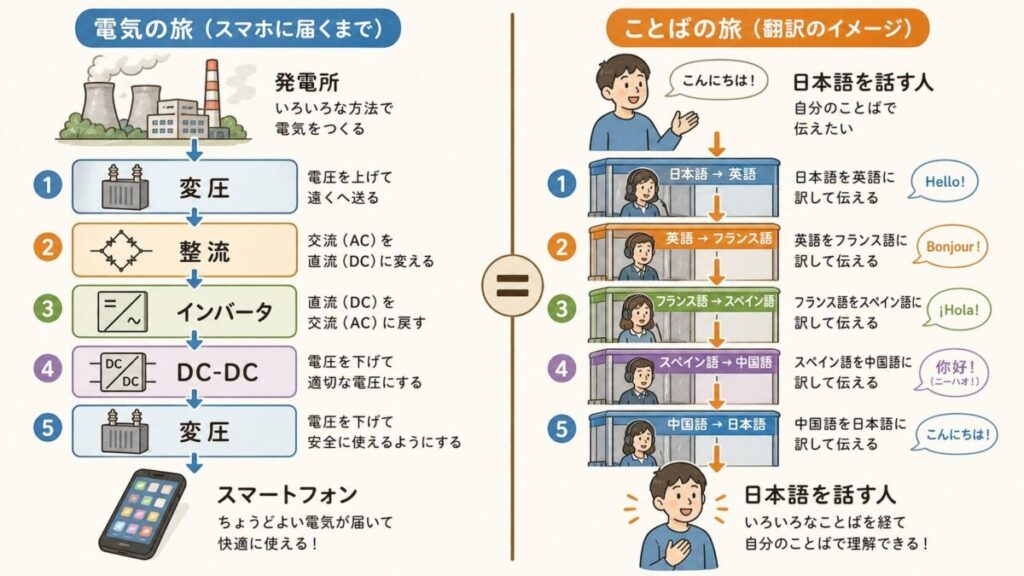

結論：電気は「翻訳機」を何度も通って届いている

先に結論を言います。発電所からスマホまでの間に、電気は少なくとも4〜5回、形を変えています。

イメージとしては、「言葉の通訳」と同じです。

日本語のまま海外に送っても通じないので、英語に翻訳する。さらに現地の方言に変換する。逆に向こうから来た言葉を日本語に戻す。電気もまったく同じことをやっています。

なぜそんな面倒なことをするのか？それは、「電気を作る場所」と「電気を使う場所」で、電気の都合のいい形が違うからです。次から、その理由を見ていきましょう。

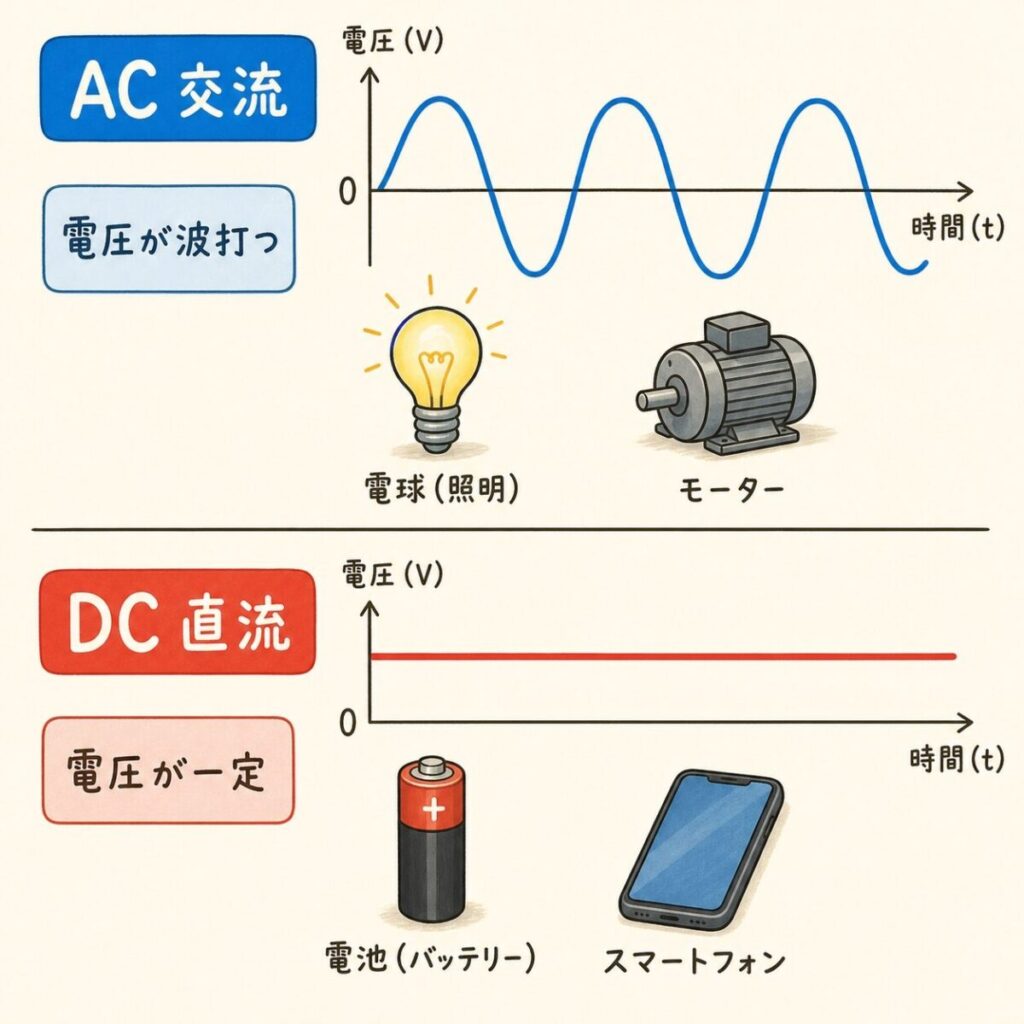

まず押さえる前提：電気には「AC」と「DC」がある

変換の話に入る前に、1つだけ前提を押さえておきます。電気には性格の違う2種類があります。

「電気回路、マジわからん」と思ったときに読む本

¥2,156 （2026/03/03 08:14時点 | Amazon調べ）

Amazon

楽天市場

メルカリ

ポチップ

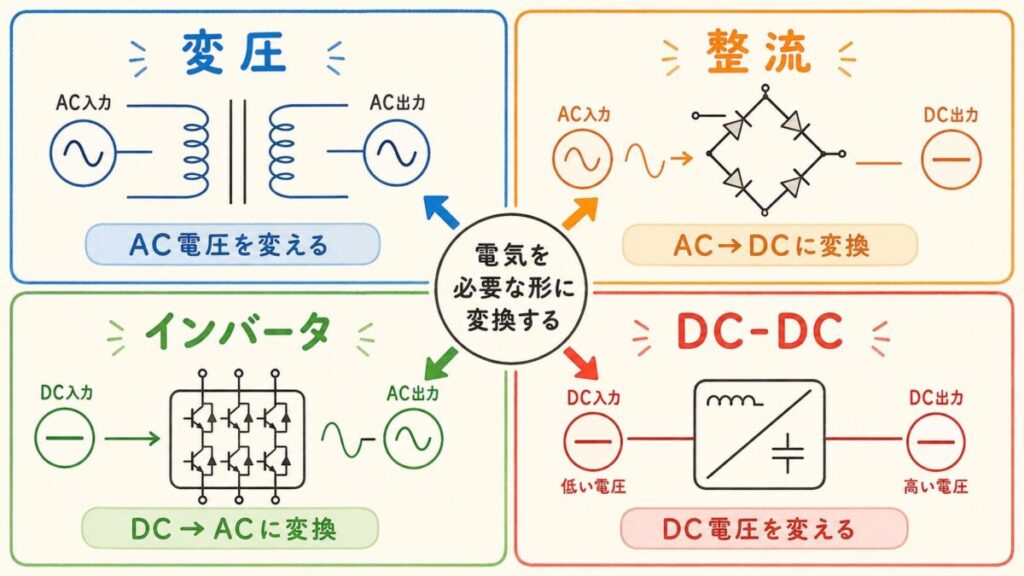

4つの変換技術を「翻訳機」で例えると

ここからが本題です。電気を使える形に変える4つの技術を、それぞれ何をやっているか見ていきましょう。

① 変圧（AC↔AC）：「日本語の方言通訳」

変圧は、ACのままで電圧の大きさだけを変える技術です。発電所では数万ボルト、街では6,600V、家では100V――こうやって場所に応じてACの電圧を調整します。

言葉でいうと、「日本語の中で標準語と関西弁を変換する」ようなものです。言語そのものは変えず、強さや訛りだけを調整。

② 整流（AC→DC）：「日本語→英語の翻訳」

整流は、波打つACを、まっすぐなDCに変換する技術です。ダイオードという「一方通行の弁」を使って、ACの上下する波の「下半分」をひっくり返して上に揃え、DCに近づけます。

これは「日本語から英語への翻訳」に近い。言語そのものを別の体系に変えています。コンセントの電気をスマホの中で使うには、必ずこの整流が必要です。

③ インバータ（DC→AC）：「英語→日本語の逆翻訳」

インバータは整流の逆。DCを、ACに戻す技術です。半導体スイッチを高速でON/OFFすることで、まっすぐなDCを、わざと波打つACに「作り直し」ます。

「DCから戻すって、なんで必要なの？」と思いますよね。実は、モーターを細かく速度制御するためにACが必要なんです。「インバータエアコン」「インバータ冷蔵庫」と書かれた家電は、内部でDC→ACに戻すことで、モーターを賢く動かしています。

④ DC-DC変換：「英語→米語、英語→豪語の細かい調整」

DC-DC変換は、DCのまま電圧の大きさだけを変える技術です。たとえばノートPCのバッテリー（19V）の電気を、CPU用の1.2V、メモリ用の3.3V、USB用の5V…と細かく分けるのに使います。

これは「英語の中で米国英語と豪州英語を切り替える」イメージ。言語は同じだけど、用途に合わせて微調整。

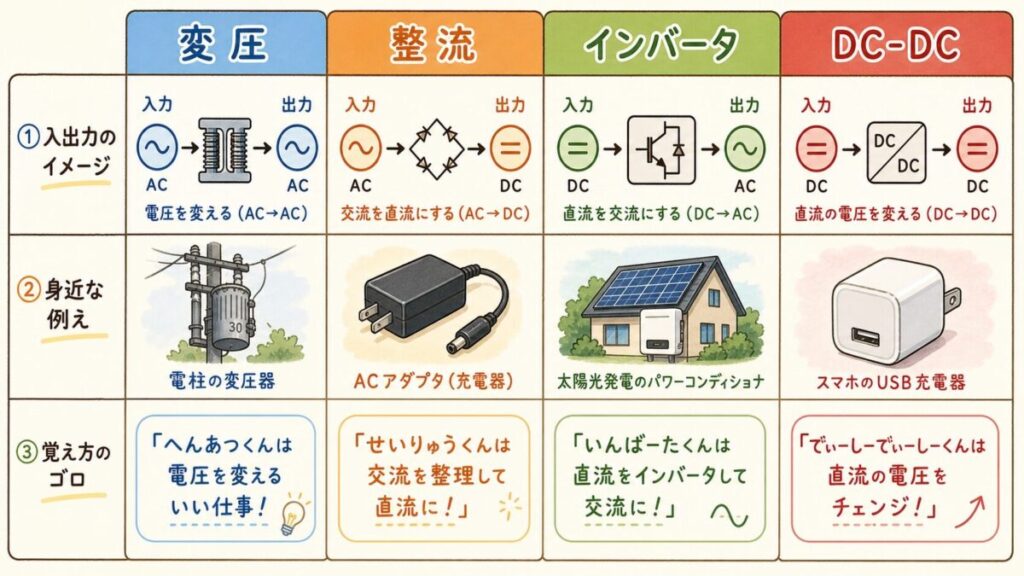

4つの変換技術を一覧表で整理

ここまでの話を、一覧表にまとめます。「あれ、どれがどっちだっけ？」と思ったら、ここに戻ってきてください。

「パワエレ、マジわからん」と思ったときに読む本

¥1,980 （2026/02/25 23:23時点 | Amazon調べ）

Amazon

楽天市場

メルカリ

ポチップ

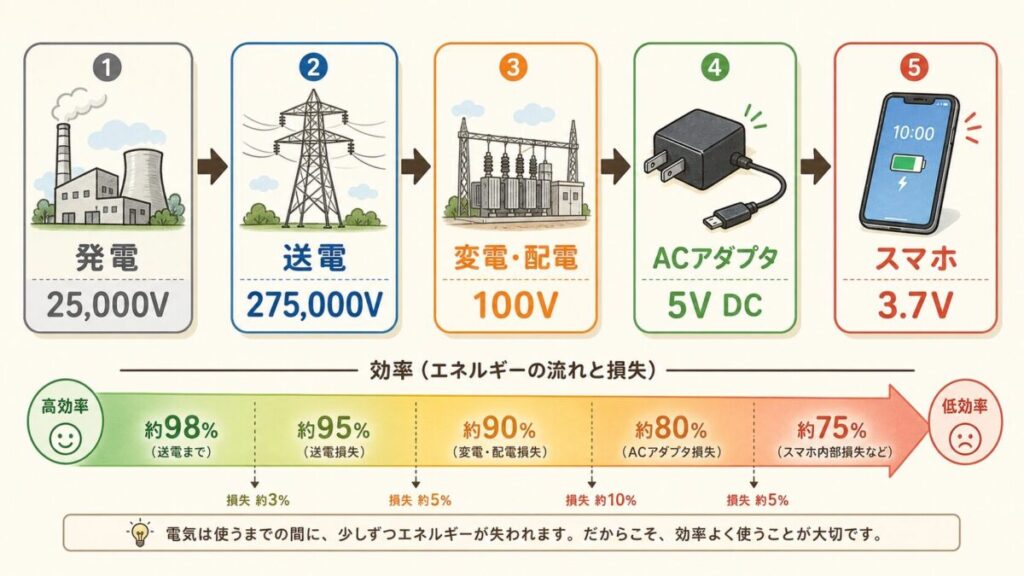

発電所からスマホまで｜電気が辿る5つの変換ステップ

具体的に、「発電所で作られた電気」が「あなたのスマホのバッテリー」に届くまで、何回変換されているのでしょうか？追いかけてみましょう。

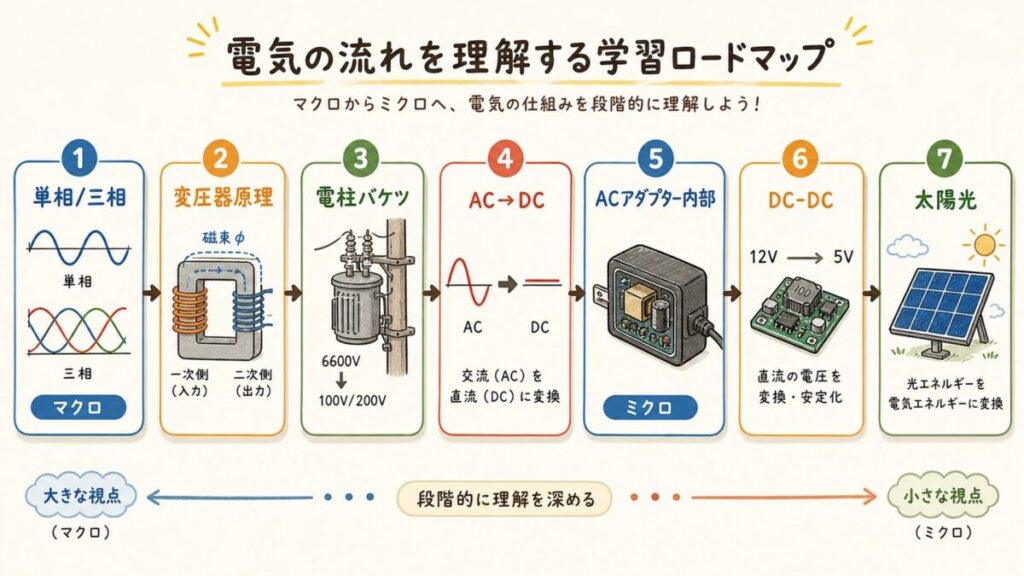

シリーズ全7記事｜「電気を使える形に変える技術」読むべき順番

このシリーズは7記事で構成されています。マクロ（街の電気）→ ミクロ（機器内部）→ 発電に戻るという流れで読み進めると、すべてが繋がって理解できます。

📍 推奨される読む順番

カラー徹底図解　パワーエレクトロニクス

¥2,228 （2026/02/21 14:41時点 | Amazon調べ）

Amazon

楽天市場

メルカリ

ポチップ

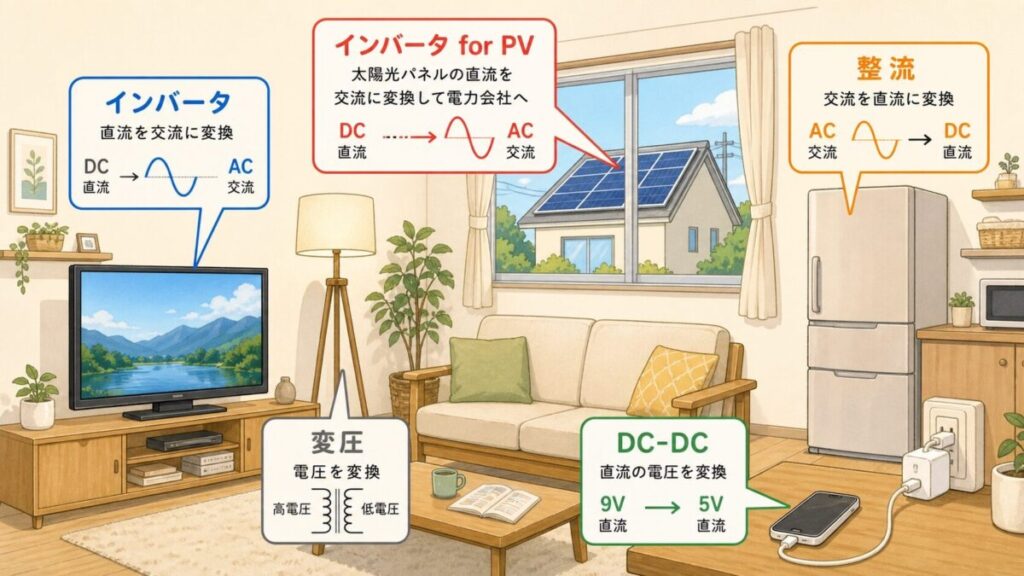

よくある質問｜変換について混乱しやすいポイント

Q1：「インバータエアコン」って、何がインバータなんですか？

家のコンセントから来たAC100Vを、エアコン内部でいったんDCに変換し、それを「自由な周波数のAC」に作り直してモーターに送っています。この「DC→AC」をやっているのがインバータです。

昔のエアコン（非インバータ式）は「強いか・弱いか」の2択でしか動けませんでしたが、インバータ式は周波数を自由に変えられるので、「ちょうど20%のパワー」「30%のパワー」と細かく調整できる。だから省エネで快適なんです。

Q2：なぜわざわざACにしたりDCにしたり、ややこしいことをするの？

電気の「送る」と「使う」で都合のいい形が違うからです。

ACは変圧器で電圧を簡単に変えられるので長距離送電に強い。DCはICチップなど精密機器で安定して使える。だから「送るときはAC」「使うときはDC」が合理的なのです。

Q3：太陽光発電の電気は、なぜ売電するときAC？

太陽光パネルが作る電気はDCですが、電力会社の送電網はACなので、そのままでは流せません。だから「パワーコンディショナー（パワコン）」という機械でDC→ACに変換してから売電します。

このパワコンの中身がまさにインバータ。家の屋根のパネルと電力会社の送電網をつなぐ「翻訳機」の役割を果たしています。

Q4：USB Type-CとPDも、変換と関係ある？

あります。USB Type-CのPD（Power Delivery）は、「相手の機器に応じてDC電圧を5V・9V・15V・20Vと切り替える」仕組みです。これはDC-DC変換の応用で、機器同士が会話して最適な電圧を決めています。

だから1本のケーブルでスマホもノートPCも充電できるんです。

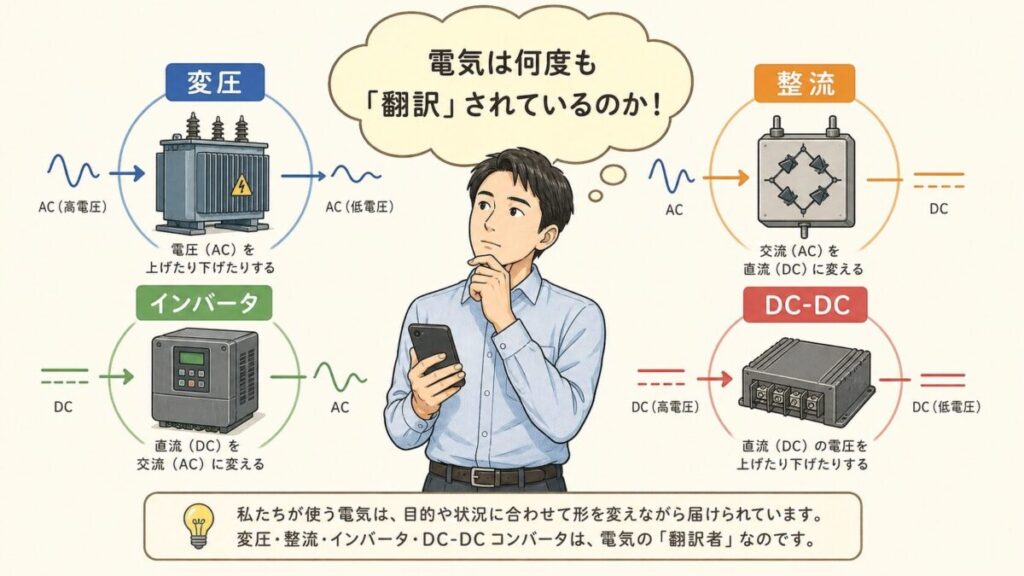

まとめ：電気は「翻訳機」を通って、あなたの手元に届く

最後に、この記事のポイントをまとめます。

電気は不思議な存在です。「電気が来てる」とコンセントを見ても、それがどこで・何回・どう変換されてきたかは見えません。

でも、この記事を読んだあなたはもう違います。スマホ充電器の黒い箱、エアコンの「インバータ」表示、電柱の灰色バケツ――すべてが「電気の翻訳機」として見えるようになっているはずです。

このシリーズの個別記事を順番に読めば、それぞれの翻訳機が「中で何をやっているか」が手に取るようにわかります。下のリンクから、第1回に進んでみてください。

電気を「使える形」に変える技術シリーズ｜全7ステップの全体像

電気は発電所からスマホまで、何度も「形」を変えて届きます。このシリーズは、その変換技術をマクロ（街）→ ミクロ（機器内部）→ 発電源の順で解き明かす全7記事です。順番通りに読むと、すべてが繋がって理解できます。
