- 機械科目の参考書を開いたら「電機子」「界磁」「整流子」…知らない単語だらけで閉じた
- 直流機の断面図を見ても、どこが何の役割をしているのかさっぱりわからない
- 「直流機」と「誘導機」と「同期機」の違いが、構造レベルで区別できない
- 直流機を構成する5つの部品と、それぞれの役割
- 「なぜ直流機は回るのか？」「なぜ直流が取り出せるのか？」の原理
- 直流機と誘導機・同期機・変圧器の構造比較表（4機の違いが一目でわかる）
- この先の直流機シリーズ全8記事の学習ロードマップ
電験三種の機械科目は、4つの電気機器（直流機・誘導機・同期機・変圧器）が出題の柱です。
その中で、直流機は「構造が最も理解しやすい」マシンです。なぜなら、部品の一つひとつに明確な役割があり、動作原理が目に見えて分かりやすいから。
逆に言えば、直流機の構造を理解できれば、その後の誘導機・同期機の学習がグッと楽になります。直流機は、機械科目の「最初の突破口」なんです。
この記事は、直流機シリーズ全8記事の第1回。今回は「構造と原理」に集中して、部品の名前と役割を完全に頭に入れることをゴールにします。
計算は一切出てきません。安心して読み進めてください。

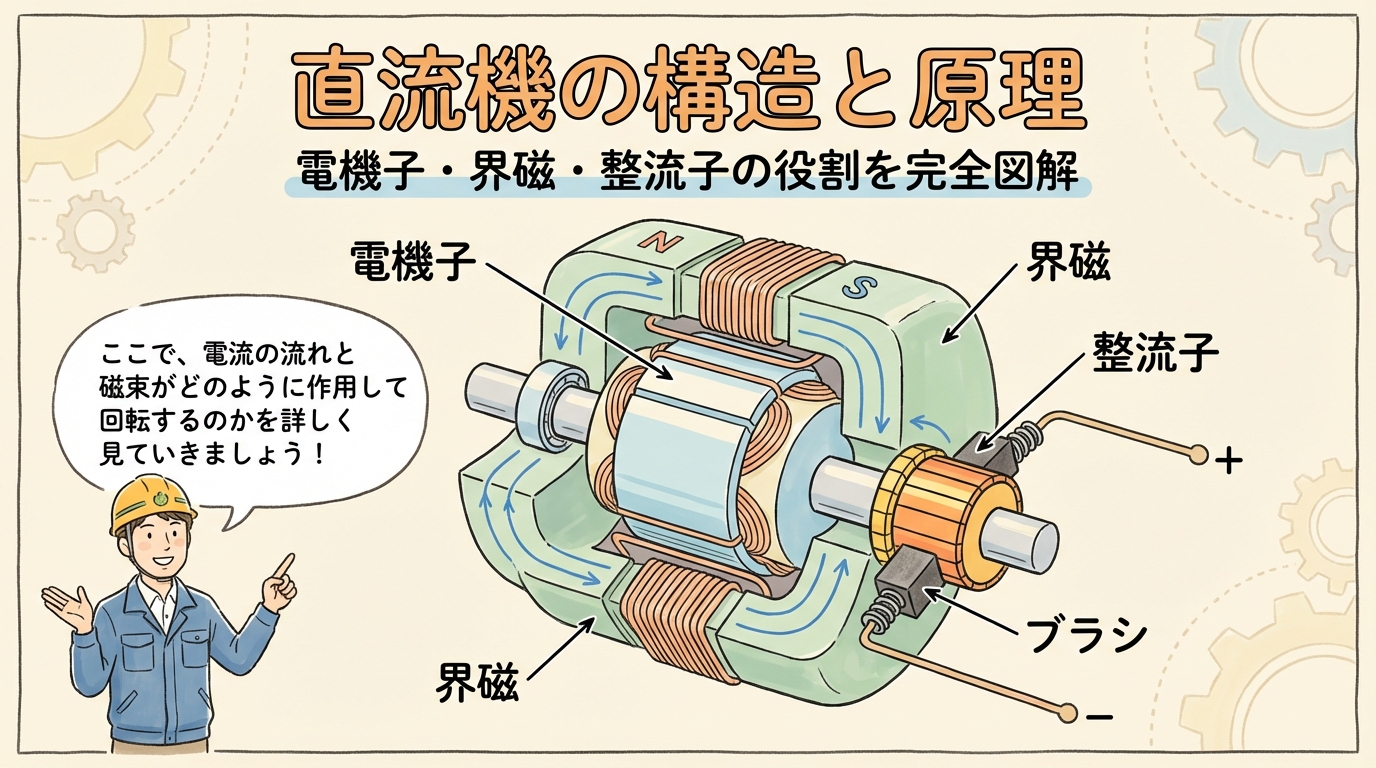

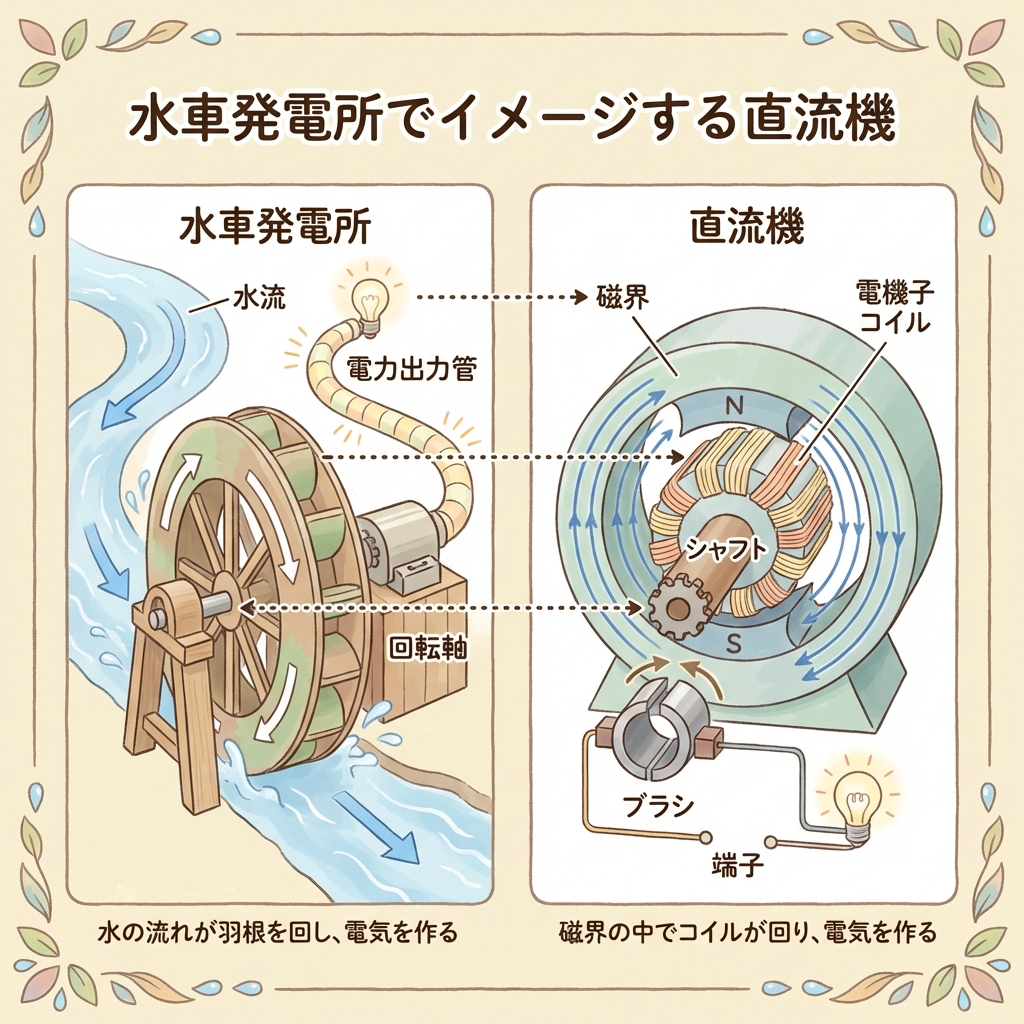

直流機の全体像を「水車発電所」でイメージする
いきなり専門用語を並べる前に、直流機の全体像を「水車で発電する仕組み」にたとえて説明します。
あなたが山奥に小さな発電所を作るとしましょう。必要なものは何でしょうか？
| 水車発電所 | 直流機の部品 | 役割 |
|---|---|---|
| 水流（エネルギー源） | 界磁（磁界） | 磁界という「見えない力の流れ」を作り出す |
| 水車の羽根 | 電機子（コイル） | 磁界の中で回転し、電気エネルギーを生み出す |
| 水車の軸 | 回転軸（シャフト） | 電機子を支え、回転運動を伝える |
| 水流の向きを整える堰 | 整流子 | 交流として発生した電気を直流に変換する |
| 送水パイプの接続口 | ブラシ | 回転する整流子から外部回路へ電気を取り出す |
直流機は、この5つの部品で構成されています。まずはこの対応関係を「水車のたとえ」で丸ごとイメージしてください。細かい仕組みは、これから一つずつ解説していきます。
直流機は「固定されている部分（界磁）」と「回転する部分（電機子）」の2つに大別できます。固定部分を固定子（ステータ）、回転部分を回転子（ロータ）と呼びます。この「どっちが回るか」が、後で学ぶ誘導機・同期機との大きな違いになるので、今のうちに意識しておきましょう。
直流機の構造｜5つの部品を一つずつ解説
ここからは、5つの部品を一つずつ掘り下げて解説します。それぞれの部品が「なぜ必要なのか」を理解することが目標です。

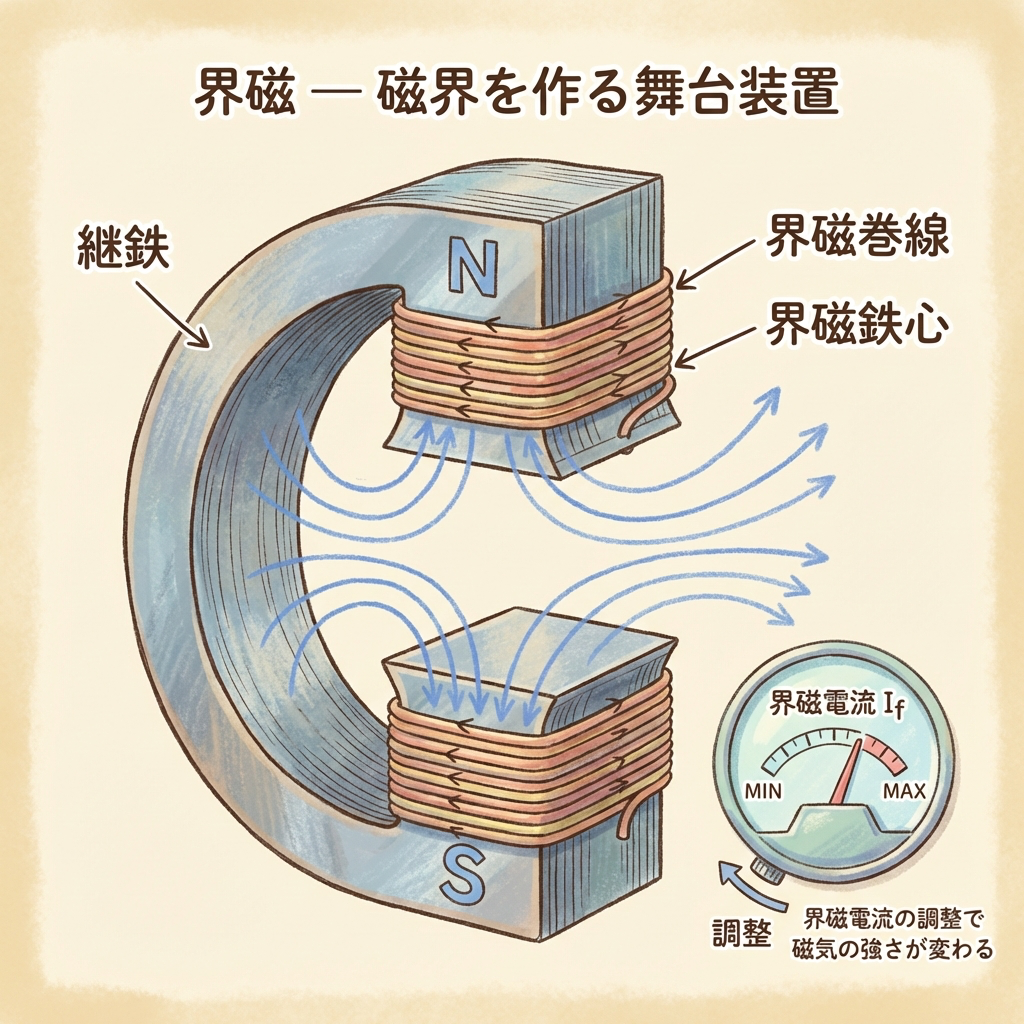

① 界磁（かいじ）── 磁界を作る「舞台装置」
直流機が動くためには、まず磁界（磁力線の空間）が必要です。この磁界を作る部分が界磁です。
界磁は直流機の外側に固定されており、固定子（ステータ）の一部です。
界磁の構成要素
| 部品名 | 役割 | たとえ |
|---|---|---|
| 継鉄（ヨーク） | 磁力線の通り道（磁気回路の外枠） | 水路の外壁のようなもの |
| 界磁鉄心（磁極） | N極・S極を作り、磁力線を電機子に集中させる | 水流を絞るノズル |
| 界磁巻線（コイル） | 電流を流して電磁石を作り、磁界の強さを調整する | 水のポンプ（水流の強さを制御） |
界磁巻線に流す電流を「界磁電流 If」と呼びます。この If を増減させることで磁界の強さ（磁束 Φ）を変えられます。磁束 Φ は、後で学ぶ「速度制御」や「電圧制御」の計算で頻繁に登場する超重要パラメータです。今は「界磁電流 → 磁束を調整するツマミ」とだけ覚えてください。

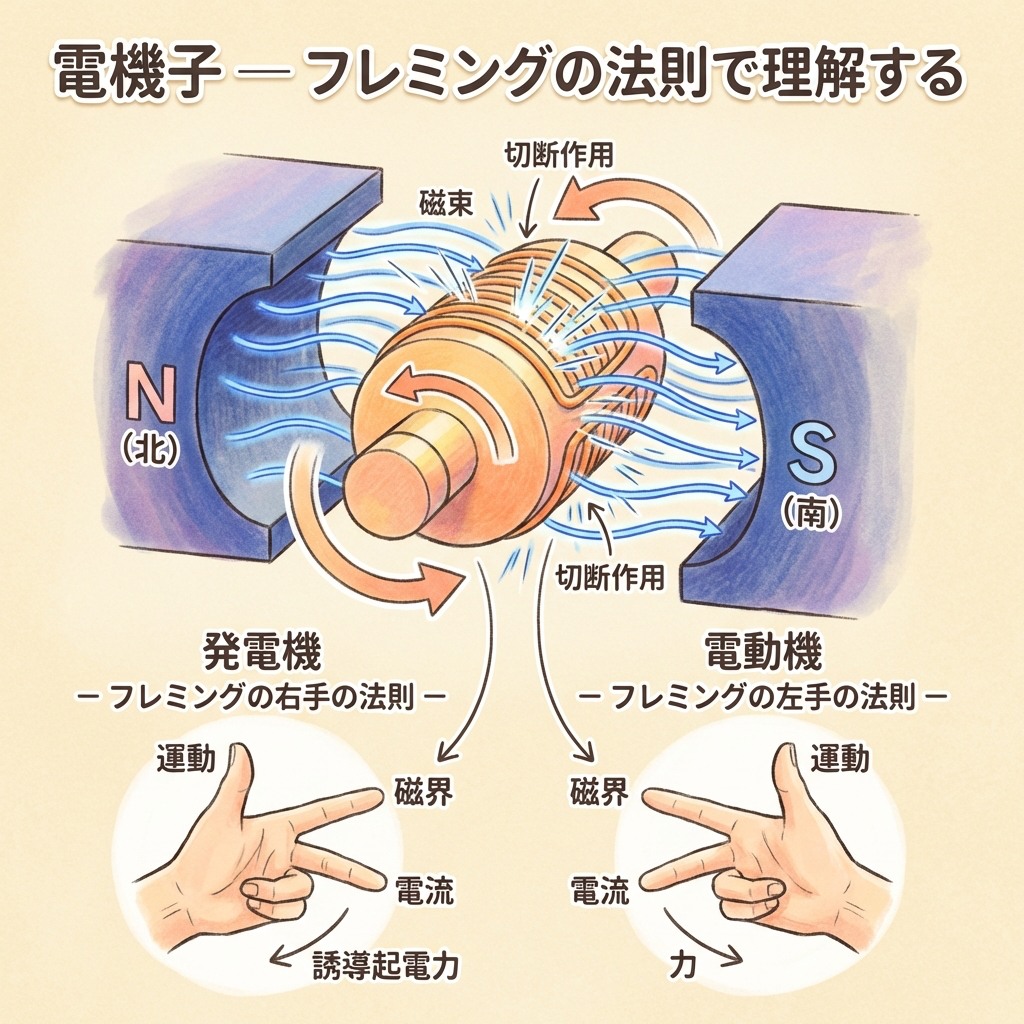

② 電機子（でんきし）── 電気を生み出す「心臓部」
電機子は直流機の回転子（ロータ）です。界磁が作った磁界の中でグルグル回転し、電圧を発生させます。
電機子の構成要素
| 部品名 | 役割 |
|---|---|
| 電機子鉄心 | 薄い鉄板（ケイ素鋼板）を積層したもの。磁力線の通り道になると同時に、コイルを収める溝（スロット）がある。積層構造にする理由は渦電流損を減らすため。 |
| 電機子巻線 | 鉄心のスロットに収められたコイル。磁界中で回転すると電磁誘導によって電圧（起電力）が発生する。水車のたとえで言えば「水流を受けて回る羽根」そのもの。 |
電機子巻線が磁界中で動く（回転する）と、フレミングの右手の法則によって起電力が発生します。これが発電機としての原理です。逆に、外から電流を流すとフレミングの左手の法則によって力が発生し、電機子が回ります。これが電動機としての原理です。
発電機の原理
- フレミングの右手の法則
- 磁界中で導体を動かす → 起電力が発生
- 機械エネルギー → 電気エネルギー
電動機の原理
- フレミングの左手の法則
- 磁界中の導体に電流を流す → 力が発生
- 電気エネルギー → 機械エネルギー
③ 回転軸（シャフト）── 回転運動を伝える「背骨」
電機子鉄心の中心を貫き、ベアリング（軸受け）で支えられた鋼の棒です。電動機として使う場合は、この軸にポンプやファンなどの負荷をつないで回転力（トルク）を伝えます。
構造としてはシンプルですが、回転数や振動の管理において重要な部品です。試験では直接出題されることは少ないですが、「回転子 = 電機子 + 整流子 + 回転軸のセット」という構成を押さえておきましょう。

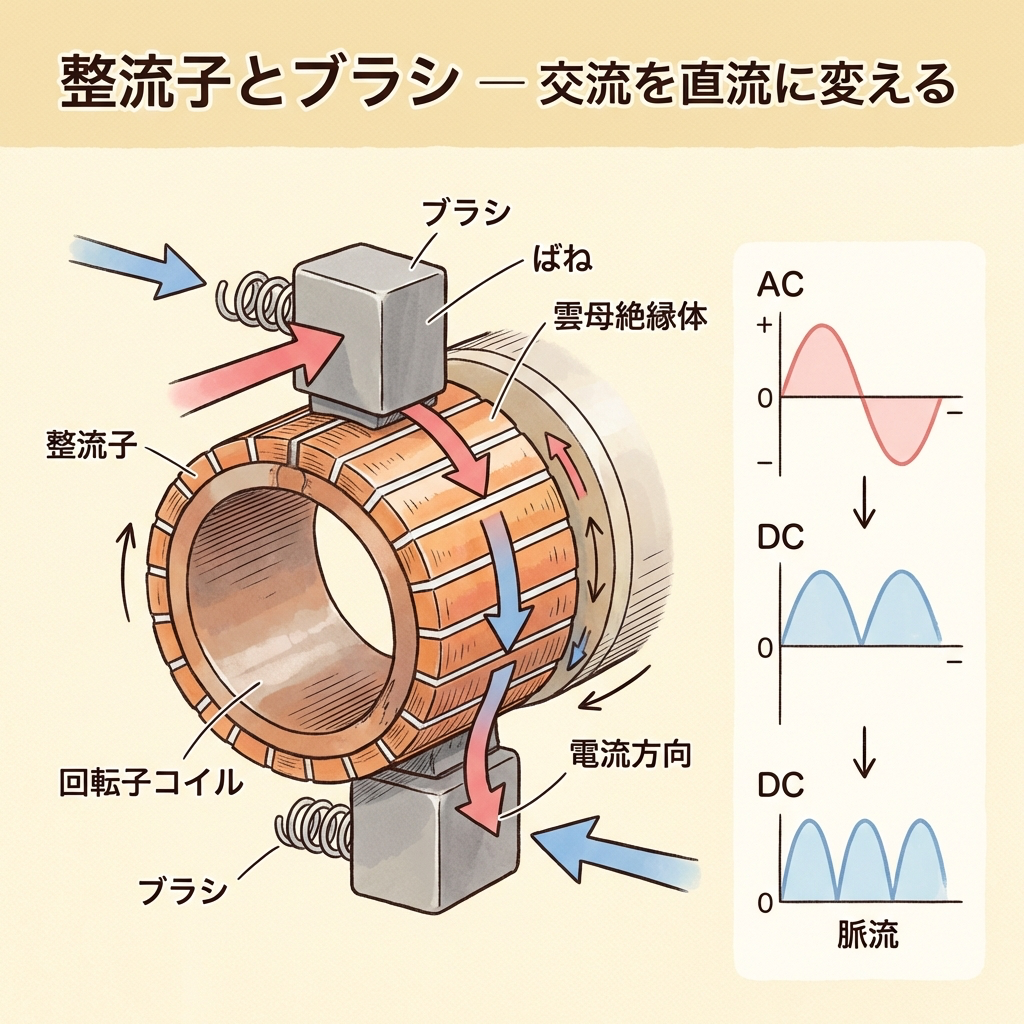

④ 整流子（せいりゅうし）── 交流を直流に変える「最重要パーツ」
ここが直流機の最大の特徴であり、他の電気機器（誘導機・同期機）にはない部品です。
実は、電機子巻線が磁界中で回転して発生する起電力は、本来「交流」です。コイルが半回転するたびに電流の向きが逆転するからです。
「えっ、直流機なのに交流が発生するの？」と思いましたよね。そうなんです。ここが多くの初学者が驚くポイントです。
電機子巻線の中では交流が発生している。それを外部から見て直流に変換しているのが整流子。これが「直流機」と呼ばれる理由です。
整流子の仕組み
整流子は、回転軸に取り付けられた銅の円筒を細かく分割した部品です。分割された一片を「整流子片（セグメント）」と呼びます。隣り合うセグメント同士は、マイカ（雲母）という絶縁材で電気的に仕切られています。
コイルが半回転するたびに、ブラシが接触する整流子片が切り替わります。この切り替えによって、外部回路に取り出される電流の向きが常に一定（＝直流）になるのです。
電機子巻線が磁界中で回転 → コイル内に交流の起電力が発生
コイルの端は整流子片に接続されている → 整流子片も一緒に回転
固定されたブラシが整流子片の表面に接触 → 半回転ごとに接触するセグメントが切り替わる
ブラシから取り出される電流は、常に同じ向き → 外部回路には直流が供給される
整流子とブラシの接触面は使っているうちに摩耗します。ブラシは消耗品なので定期的に交換が必要です。これが直流機の「メンテナンスコストが高い」と言われる最大の理由。工場で直流モータが徐々に誘導モータ＋インバータに置き換えられている背景には、この「ブラシの保守が大変」という問題があります。
⑤ ブラシ ── 回転体から電気を取り出す「接点」
ブラシは、回転する整流子に押し付けられたカーボン（炭素）製の固定接点です。
ばねで整流子に押しつけられており、整流子が回転しても常に接触状態を保ちます。電流の出入口であり、外部回路と回転子をつなぐ唯一の接点です。
| 項目 | 内容 |
|---|---|
| 材質 | カーボン（炭素）系材料。導電性があり、整流子を傷つけにくい |
| 固定方法 | ブラシホルダーに収められ、ばねで整流子に押し付けられている |
| 消耗性 | 摩擦で摩耗するため定期交換が必要（消耗品） |
| 接触による問題 | 火花（スパーク）が発生することがある。整流子面の保守が必要 |

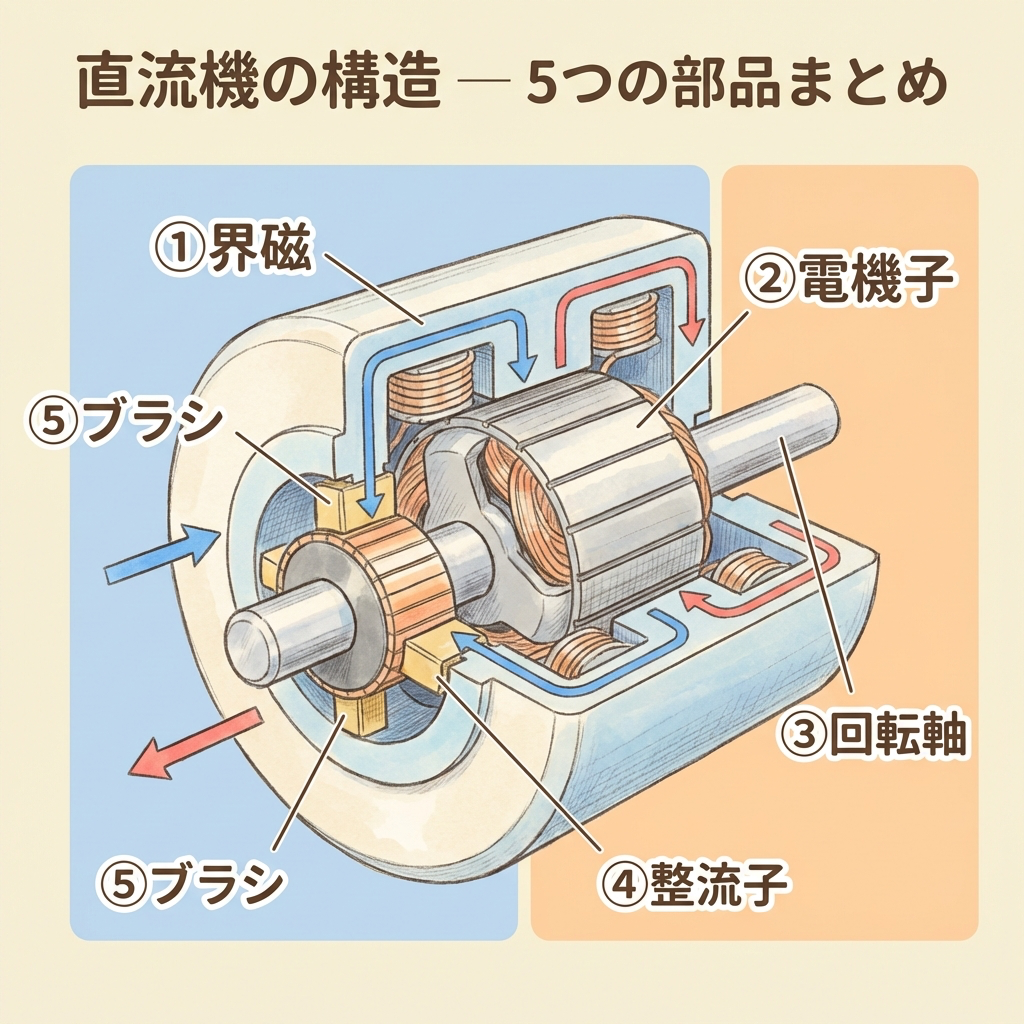

5つの部品を一覧表でまとめる
ここまでの内容を、1つの表に整理します。試験前の最終確認にも使えるので、ブックマーク推奨です。
| 部品名 | 分類 | 役割 | キーワード（試験頻出） |
|---|---|---|---|
| 界磁 | 固定子 | 磁界（磁束 Φ）を作る | 界磁電流 If、継鉄（ヨーク）、磁極 |
| 電機子 | 回転子 | 磁界中で回転し、起電力を発生（発電機）／力を発生（電動機） | 電機子巻線、電機子電流 Ia、ケイ素鋼板積層 |
| 回転軸 | 回転子 | 回転運動を伝える | トルク T、回転数 N |
| 整流子 | 回転子 | 電機子内の交流を外部で直流に変換する | 整流子片（セグメント）、マイカ絶縁 |
| ブラシ | 固定子側 | 回転する整流子から外部回路に電気を取り出す | カーボン製、消耗品、火花（スパーク） |
直流機の構造は「界磁で磁界を作り、電機子で電気を作り、整流子で直流に変換し、ブラシで取り出す」。この一文で流れを丸暗記してしまいましょう。試験で「直流機の構造で正しいものを選べ」という問題が出たら、この流れに沿って選択肢を検証するだけで正答できます。
電機子反作用とは？
なぜ直流が取り出せるのか？── 整流の原理をもう一歩深く
先ほど「電機子内部では交流が発生し、整流子で直流に変換される」と説明しました。ここではその仕組みをもう少し具体的に掘り下げます。

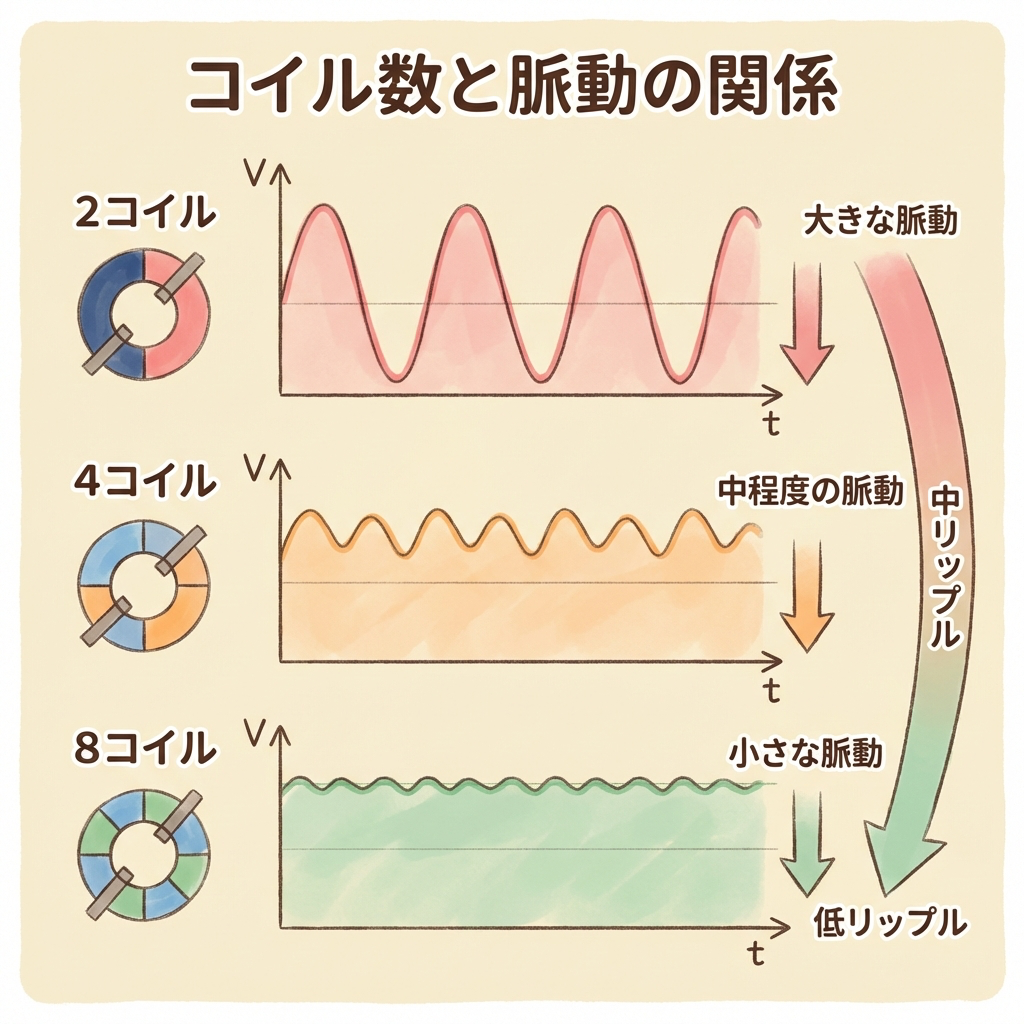

1つのコイルだけだと「脈動する直流」になる
もしコイルが1つだけの場合、整流子で変換された電圧波形は「山と谷のある脈動した直流」になります。半回転ごとに電圧がゼロになる瞬間があるため、滑らかな直流とは言えません。
コイルを増やすと「滑らかな直流」に近づく
実際の直流機では、電機子に多数のコイルを配置し、それぞれのコイルに対応する整流子片を設けています。
たくさんのコイルの起電力が少しずつ位相をずらして重なり合うことで、合成された電圧波形はほぼ平坦な直流になります。
| コイル数 | 整流子片数 | 外部の電圧波形 |
|---|---|---|
| 1つ | 2片 | 大きく脈動する直流（山と谷が激しい） |
| 数個 | 数片〜十数片 | 脈動が小さくなる |
| 多数 | 数十片以上 | ほぼ平坦な直流（リップルが非常に小さい） |
「直流機＝完全な直流を出すマシン」ではなく、「整流子とコイルの組み合わせで、限りなく直流に近づけるマシン」というのが正確な理解です。コイル数（整流子片数）が多いほど、出力は滑らかな直流になります。

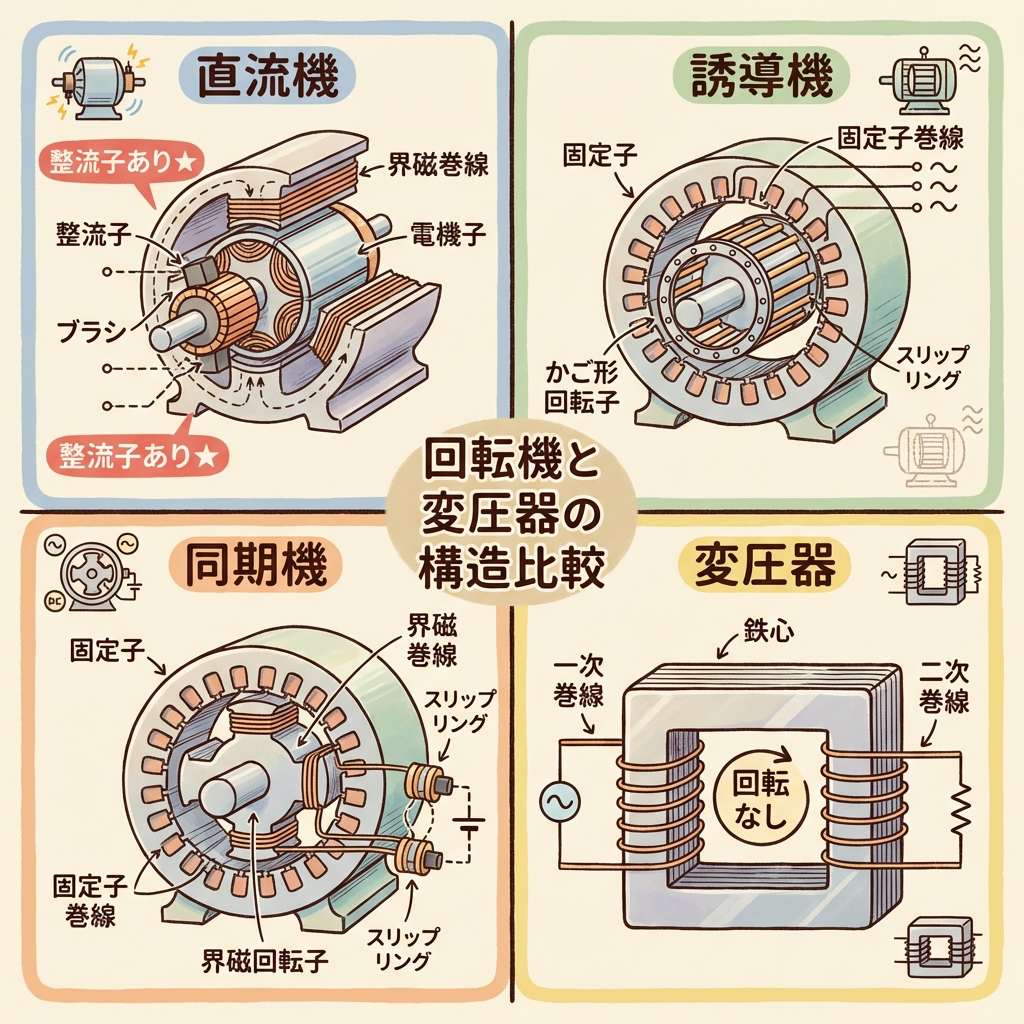

直流機 vs 誘導機 vs 同期機 vs 変圧器 ── 4機の構造比較表
電験三種の機械科目では、「直流機・誘導機・同期機・変圧器」の4つが柱です。直流機を学んだ今のタイミングで、他の3つとの構造の違いをざっくり把握しておくと、今後の学習がスムーズになります。
今はすべてを理解する必要はありません。「直流機にはあるけど、他にはないもの」を意識するだけでOKです。
| 比較項目 | 直流機 | 誘導機 | 同期機 | 変圧器 |
|---|---|---|---|---|
| 回転子の種類 | 電機子（コイル） | かご形 or 巻線形 | 界磁（磁極） | 回転部なし |
| 整流子 | あり | なし | なし | なし |
| ブラシ | あり | なし（かご形の場合） | あり（スリップリング） | なし |
| 入出力の電流 | 直流 | 交流 | 交流 | 交流 |
| 速度制御のしやすさ | 容易（電圧・界磁電流で制御） | インバータが必要 | 電源周波数に固定 | ─（回転しない） |
| 保守性 | △ ブラシ交換が必要 | ◎ ほぼメンテフリー | ○ | ◎ 回転部がない |
直流機だけに「整流子」と「ブラシ」が存在する。これが直流機の最大の構造的特徴であり、「保守が大変」「火花が出る」というデメリットの根源でもある。一方で、「速度制御が容易」というメリットは、この構造があるからこそ成り立っている。メリットとデメリットはセットで覚えるのが試験対策のコツです。

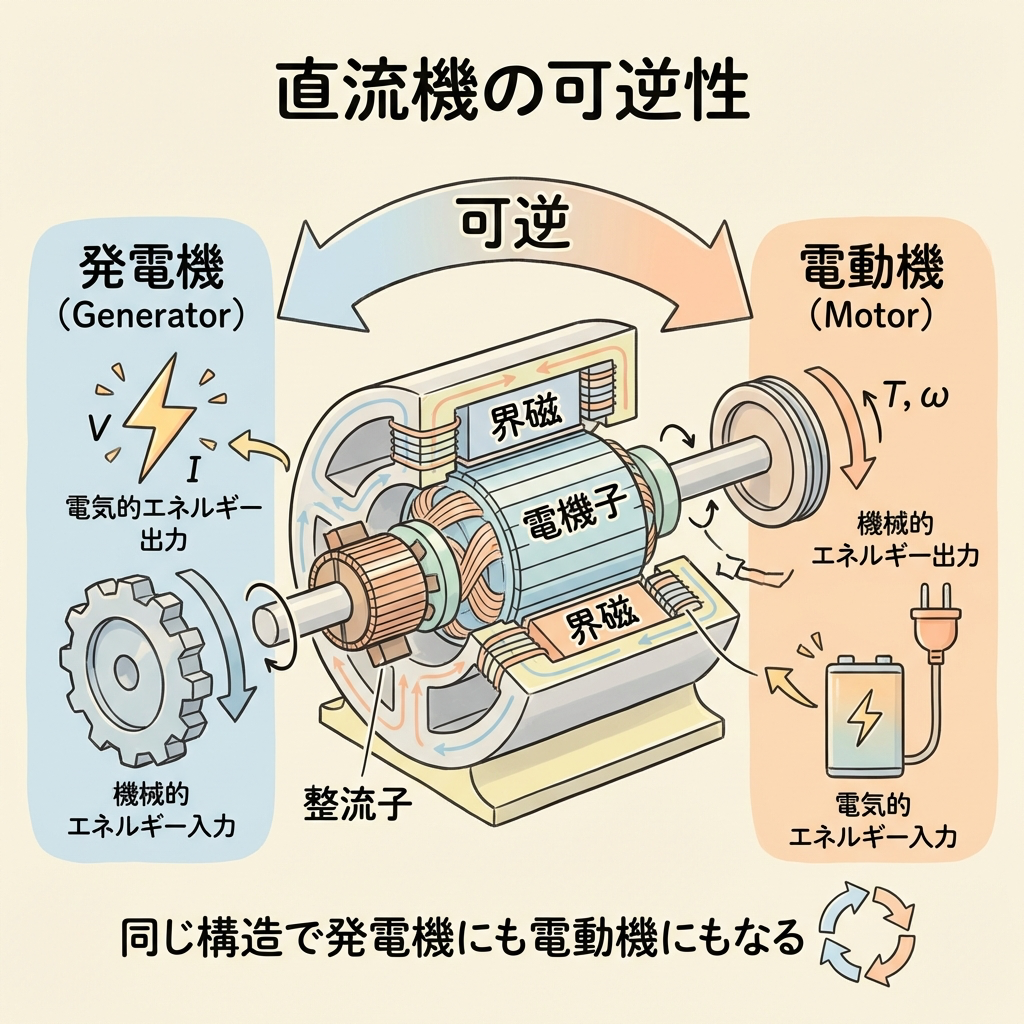

直流機の「発電機」と「電動機」は同じ構造
ここで一つ重要なことをお伝えします。
直流発電機と直流電動機は、構造がまったく同じです。
違いは「エネルギーの流れの向き」だけ。外から軸を回せば発電機になり、外から電気を流せば電動機になります。
直流発電機として使う場合
（外部から軸を回す）
（直流電力を出力）
フレミングの右手の法則
直流電動機として使う場合
（外部から電流を流す）
（軸が回転する）
フレミングの左手の法則
試験では「直流発電機の等価回路」と「直流電動機の等価回路」が別々に出題されます。しかし、構造が同じであることを知っていれば、等価回路の違いは「電流の向き」と「起電力の符号」だけだと理解できます。これは次回以降の記事で詳しく解説しますが、今の段階で「発電機と電動機は同じモノ」という大原則を頭に入れておいてください。
整流子をなくした「ブラシレスDCモータ」
直流機の整流子とブラシは、回転子のコイルに流す電流の向きを、回転に合わせて機械的に切り替える部品です。しかし、こすれて摩耗する・火花が出て電気ノイズになる・保守が必要、という弱点があります。これを電子回路で置き換えたのがブラシレスDCモータ（BLDCモータ）です。
| ブラシ付きDCモータ（直流機） | ブラシレスDCモータ | |
|---|---|---|
| 永久磁石・界磁 | 固定子 | 回転子 |
| 電流を流すコイル | 回転子（電機子） | 固定子 |
| 電流の切り替え | 整流子とブラシ（機械式） | 位置センサ（ホール素子など）＋インバータ（電子式） |
| 寿命・保守 | ブラシの摩耗で交換が必要 | ブラシがないので長寿命・保守が少ない |
| 回路 | 直流電源につなぐだけで回る | 駆動回路（インバータ）が必要 |
回転子の位置をセンサで読み、インバータが固定子のコイルに流す電流を順に切り替えて、磁界を回転させます。構造は永久磁石形の同期電動機に近く、電源の電圧で回転速度を変えられる性質は直流電動機に近い、というのが特徴です。ブラシレスDCモータの特徴は、令和3年度 機械 問8（論説問題）で出題されています。
直流機マスターへの道｜全9ステップの全体像
直流機の学習は、以下の9ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次の記事でつまずきます。特に電機子反作用は「飛ばすと後で必ず詰む」最重要ポイントです。
-
1
今ココ｜直流機の構造と原理｜電機子・界磁・整流子の役割直流機の入口。「3つの主要パーツ」を物理的にイメージできるようになるこの記事を読んでいます
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
「直流機の構造と原理」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった！』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
ポチップ
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です（2026年度版）。
ポチップ
「どこから手をつければいいかわからない」「計算問題で手が止まる」と感じたら、講義と問題演習がセットになった通信講座を使う方法もあります。SATの電験三種講座(第三種電気主任技術者講座)は、フルカラーのテキストと講義動画で学べて、メールなどで質問もできます。料金や内容は公式サイトで確かめてください。

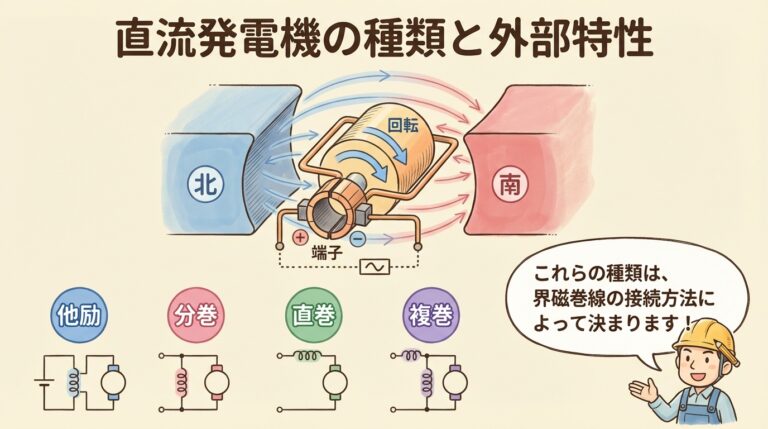

構造がわかったら、界磁の巻線のつなぎ方で分かれる直流発電機の種類と特性です。
