変圧器は電験三種の機械科目で最重要テーマの一つです。
平成21年度〜令和8年度上期の22回すべてで出題され(合計47問)、1回あたり平均12点です。だからこそ、しっかり理解しておきたいですよね。
この記事は、変圧器シリーズ全7記事+用語辞典のエッセンスを1つに凝縮したまとめ記事です。
まずはこの記事で全体像をつかみ、気になる部分は各詳細記事で深掘りしてください!
1-1. 変圧器の基本原理
変圧器の根幹を理解するための第一歩です。
核心ポイント
変圧器の原理を動く図で先に見ておきたいときは、下の動画(長尺)をどうぞ。

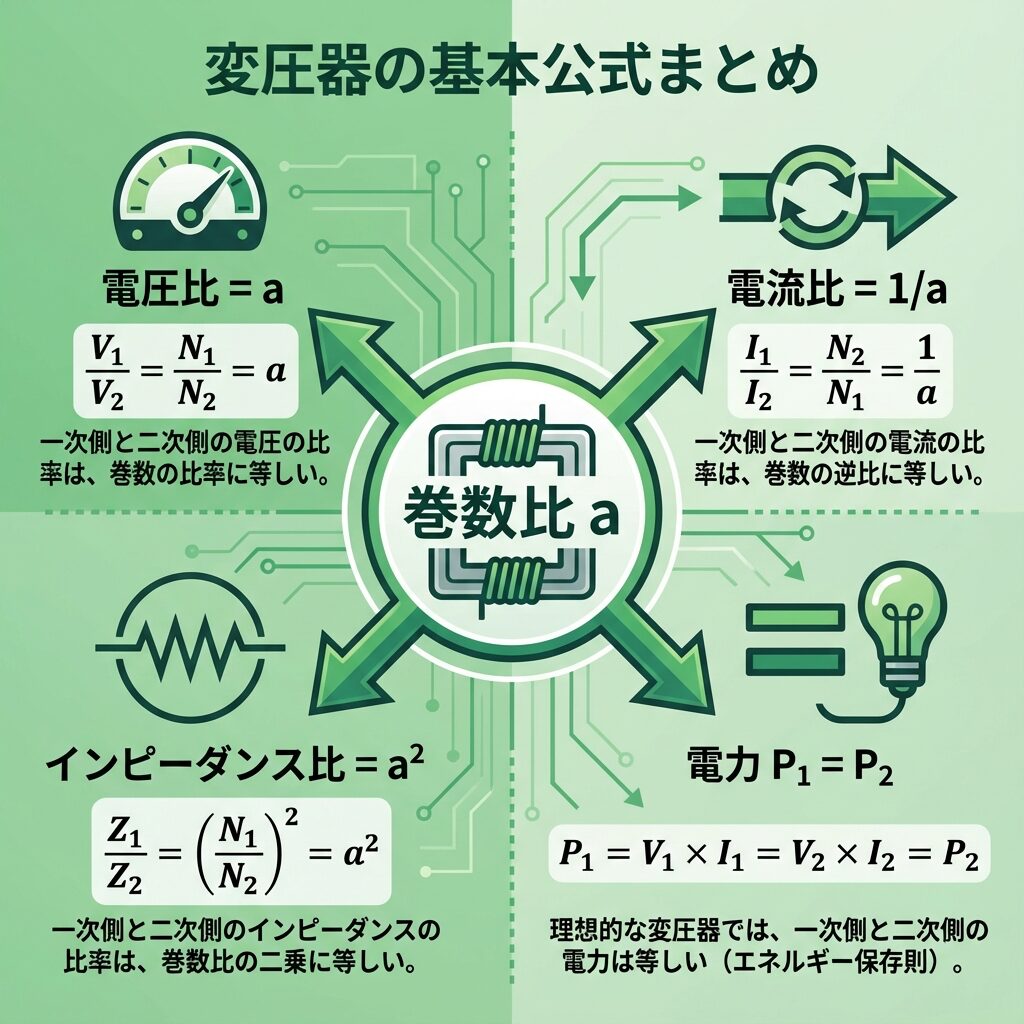

1-2. 変圧器の基本式【最重要】
変圧器の計算問題を解くための核心公式がここに集約されています。
巻数比 a を制する者が変圧器を制す
| 項目 | 公式 | 覚え方 |
|---|---|---|
| 巻数比 | a = N₁ / N₂ | すべての基本 |
| 電圧比 | V₁ / V₂ = a | 巻数と同じ比率 |
| 電流比 | I₁ / I₂ = 1/a | 電圧と逆! |
| インピーダンス比 | Z₁ / Z₂ = a² | 2乗になる |
| 電力 | V₁I₁ = V₂I₂ | 理想変圧器は無損失 |

1-3. 等価回路とベクトル図
変圧器の内部を「回路図」で表現し、電圧降下を計算するための知識です。
等価回路の構成要素
| 記号 | 名称 | 意味 |
|---|---|---|
| r₁, r₂ | 巻線抵抗 | コイルの電気抵抗 → 銅損の原因 |
| x₁, x₂ | 漏れリアクタンス | 漏れ磁束による電圧降下 |
| g₀ | 鉄損コンダクタンス | 鉄損電流の通り道 |
| b₀ | 励磁サセプタンス | 磁化電流の通り道 |
百分率インピーダンス(%Z)
1-4. 変圧器の損失と効率
変圧器がどれだけのエネルギーを無駄にし、どれだけ効率よく動いているかを計算します。
2大損失を押さえる
| 損失 | 別名 | 原因 | 特徴 |
|---|---|---|---|
| 鉄損 Pi | 無負荷損 | 鉄心での発熱 | 負荷に関係なく一定 |
| 銅損 Pc | 負荷損 | 巻線での発熱(I²R) | 電流の2乗に比例 |

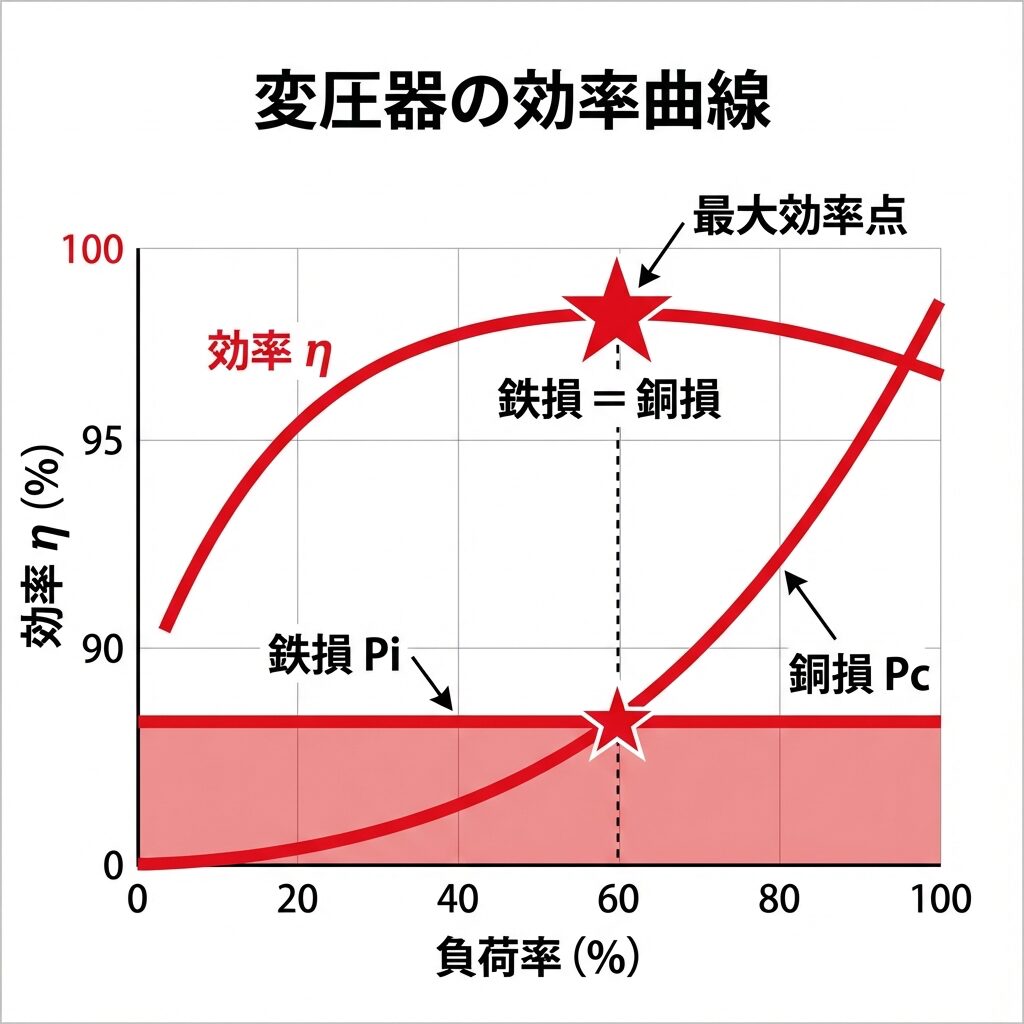

効率と最大効率の条件
1-5. 変圧器の試験
変圧器の特性を測定する2つの試験方法を理解しましょう。
2つの試験を比較
| 項目 | 無負荷試験 | 短絡試験 |
|---|---|---|
| 二次側の状態 | 開放(何もつながない) | 短絡(導線でつなぐ) |
| 一次側電圧 | 定格電圧 | 低い電圧(数%) |
| 測定できるもの | 鉄損 Pi、励磁電流 I₀ | 銅損 Pc、%Z |
| 等価回路の対応 | 励磁回路(g₀, b₀) | 漏れインピーダンス(r, x) |
1-6. 三相変圧器の結線
Y結線とΔ結線、そして4つの組み合わせパターンを理解しましょう。

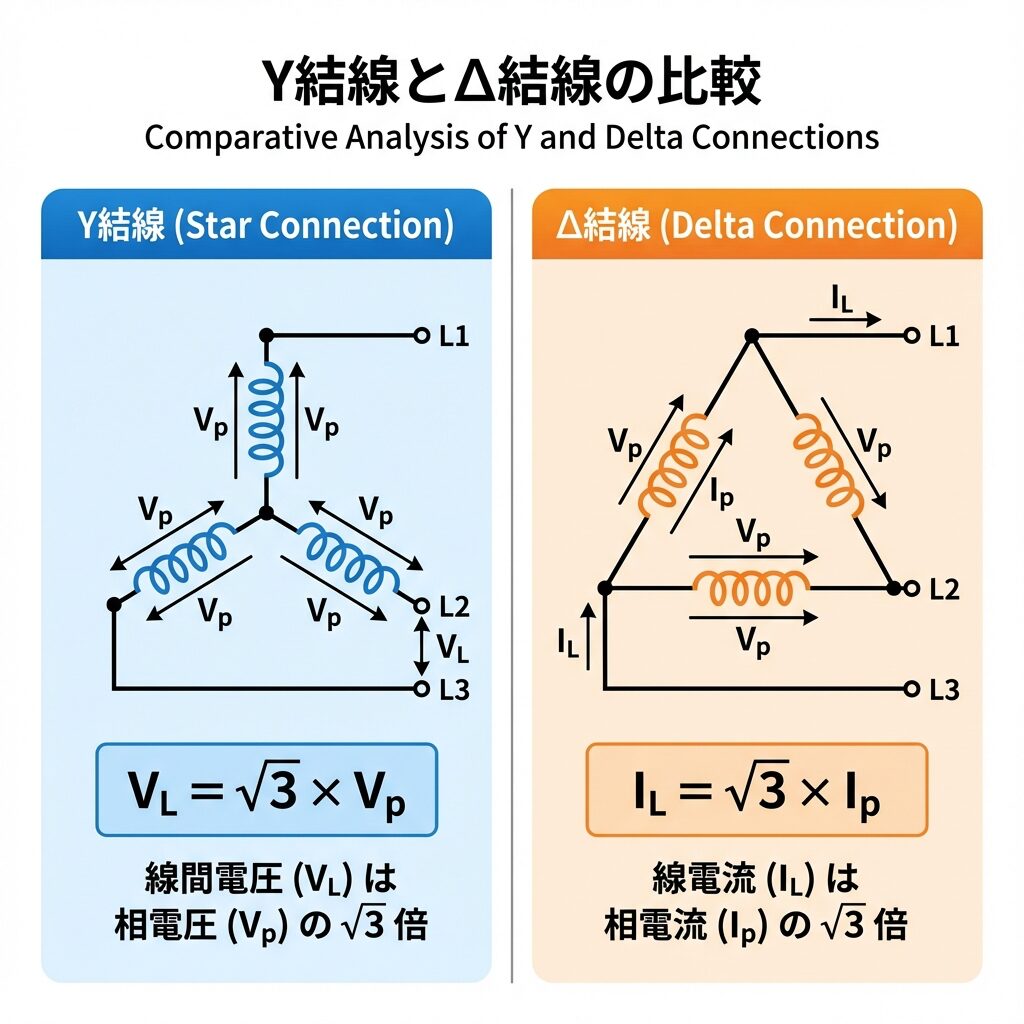

Y結線 vs Δ結線
| 項目 | Y結線(スター) | Δ結線(デルタ) |
|---|---|---|
| 形 | 星形(中心で合流) | 三角形(輪でつながる) |
| 線間電圧 | √3 × 相電圧 | = 相電圧 |
| 線電流 | = 相電流 | √3 × 相電流 |
V結線(おまけ)
Δ-Δ結線の1台が故障したときの応急運転。出力は約57.7%(1/√3)に低下します。

1-7. 並行運転の条件
2台以上の変圧器を同時に運転するための5つの条件です(⑤は三相だけ)。
5つの条件を一発で覚える
| 条件 | イメージ | 守らないと? |
|---|---|---|
| ①極性が同じ | 同じ向きに進む | 短絡事故! |
| ②巻数比が同じ | 同じ電圧を出す | 循環電流発生 |
| ③%Zが等しい | 同じペースで走る | 負荷分担が不均等 |
| ④抵抗とリアクタンスの比が等しい | 同じ性格(電流の向きまでそろえる) | 2台の電流の位相がずれ、合計の容量を使い切れない |
| ⑤(三相)相回転と角変位が一致 | 同じタイミング | 大きな循環電流が流れる |

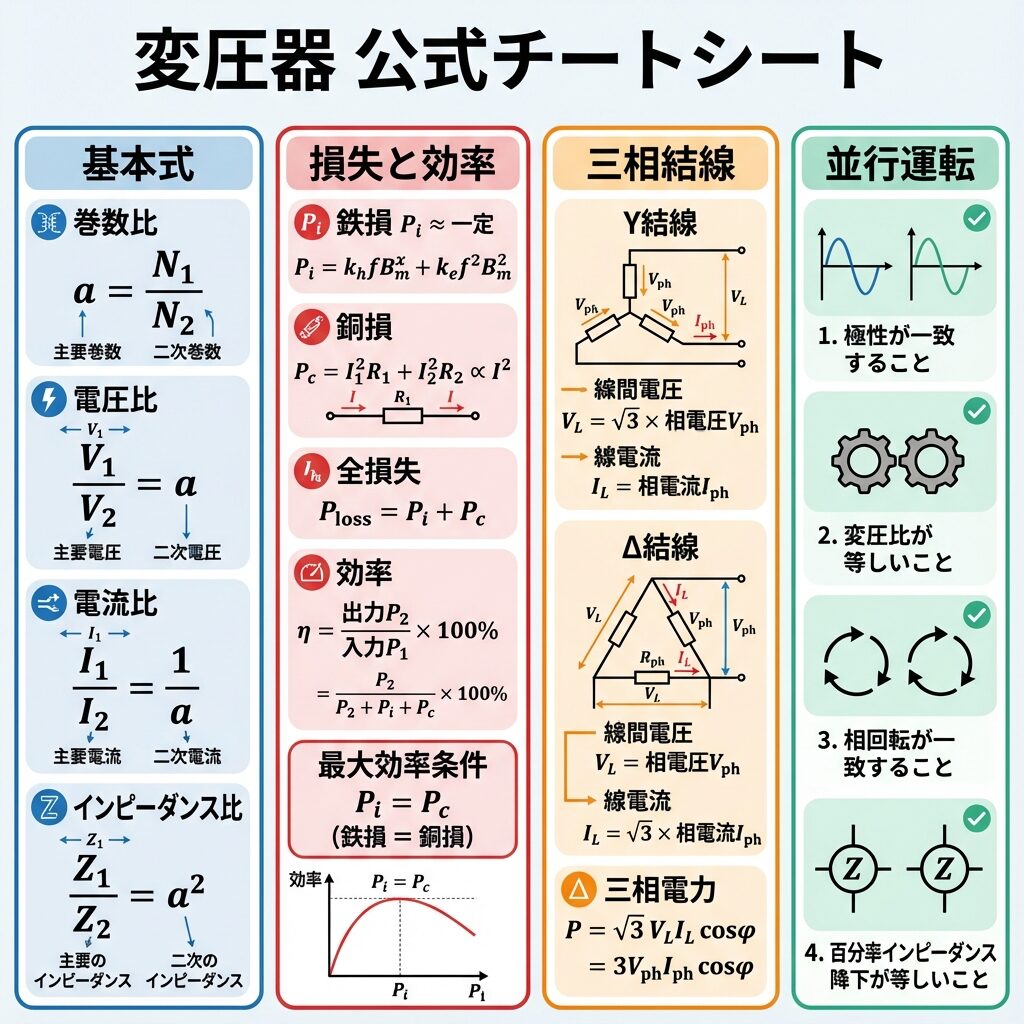

全公式チートシート
試験直前に確認したい公式をすべてまとめました。スクリーンショットして保存しておくと便利です!

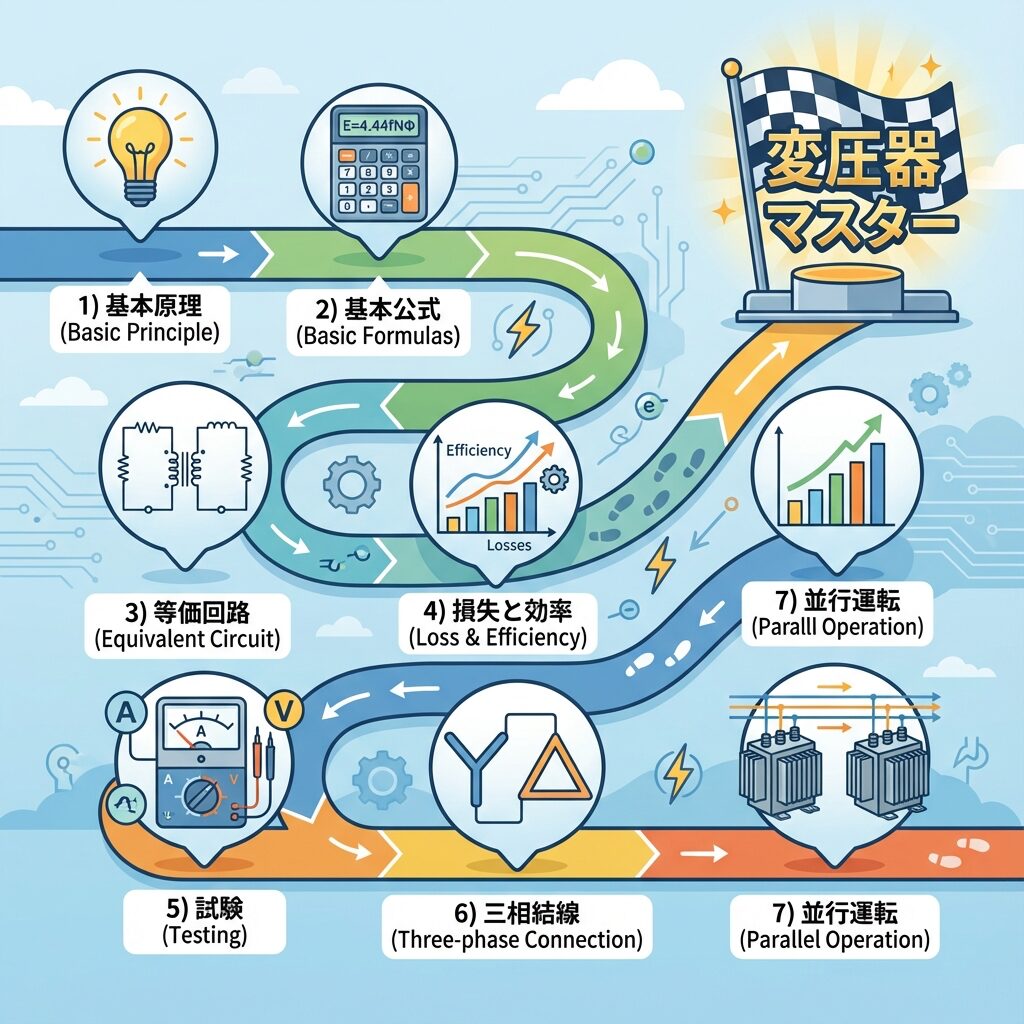

学習ロードマップ
変圧器を効率よく学ぶための順番はこちらです:
