変圧器の用語辞典|漏れリアクタンス・励磁電流・鉄損を「水道管」と「磁石」でイメージする

変圧器の用語辞典。漏れリアクタンス・励磁電流・鉄損を「水道管」と「磁石」でイメージする

※本記事にはプロモーション(広告)が含まれています。

結論|まず30秒でわかる答え

変圧器の用語は「磁束がどこを通るか」と「損失がどこで出るか」の2つで整理できます。二次コイルに届かない漏れ磁束が漏れリアクタンス(熱は出ないが電圧降下の原因)になり、鉄心を磁化する励磁電流は磁化電流(無効分)と鉄損電流(有効分)に分かれます。鉄損は鉄心で出て負荷に関係なくほぼ一定、銅損はコイルで出て電流の2乗に比例。%Zは定格電流を流したときの内部の電圧降下を%で表した値です。

こんな悩みはありませんか?

  • 「漏れリアクタンス」って何が漏れてるの?
  • 「励磁電流」と「磁化電流」の違いがわからない
  • 「鉄損」と「銅損」、どっちが何の損失?
  • 用語が多すぎて、頭がパンクしそう…

変圧器の勉強をしていると、聞き慣れない専門用語がたくさん出てきますよね。

教科書では「当たり前のように」使われていて、「え、それ何?」と置いてけぼりになることも…。

この記事では、変圧器に出てくる専門用語を「身近なもの」に例えて、イメージで覚えられるように解説します。

○ この記事の使い方

変圧器の勉強中に「この用語、なんだっけ?」となったら、
この記事に戻ってきてください。用語辞典として使えます!

この記事で解説する用語

  • 磁束(じそく)
  • 漏れ磁束(もれじそく)
  • 漏れリアクタンス
  • 励磁電流(れいじでんりゅう)
  • 磁化電流(じかでんりゅう)
  • 鉄損電流(てっそんでんりゅう)
  • 鉄損(てっそん)
  • 銅損(どうそん)
  • インピーダンス
  • 百分率インピーダンス(%Z)

磁束(じそく)― 磁力の「川の流れ」

まずは、すべての基本となる「磁束」から理解しましょう。

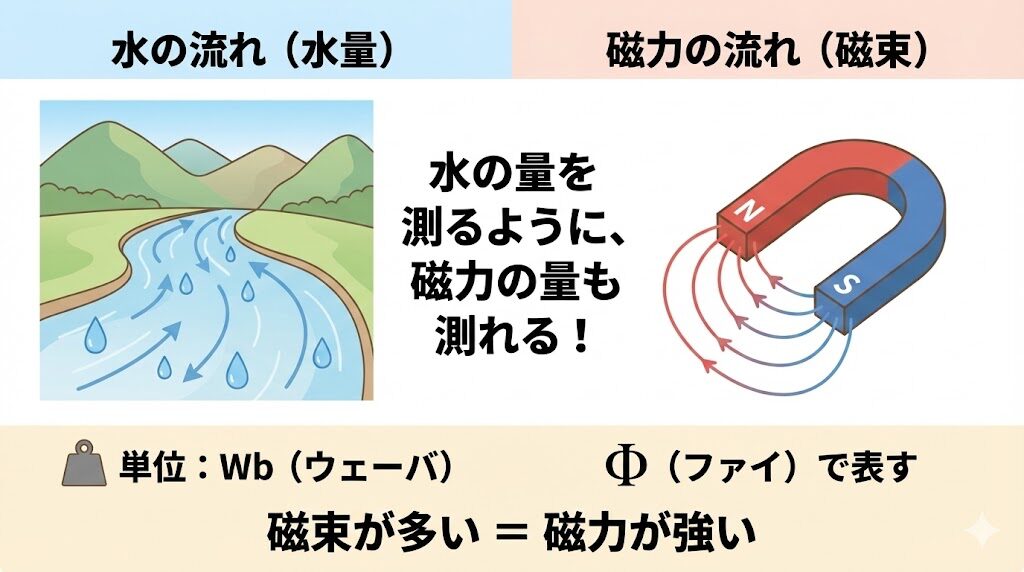

磁束を水の流れにたとえた図。水の量を測るように磁力の量も測れ、単位はWb(ウェーバ)、記号はΦで、磁束が多いほど磁力が強い
磁束は磁力の流れ:単位Wb、記号Φ

磁束とは?

磁束(Magnetic Flux)

磁力線の束(たば)のこと。磁力の「量」を表す。
記号:Φ(ファイ) | 単位:Wb(ウェーバ)

川の流れで例えると…

川には「水」が流れていますよね。その水の量を「水量」と言います。

磁石の周りには「磁力線」が流れています。その磁力線の量を「磁束」と言います。

磁束が多い = 磁力が強い ということです。

変圧器では、一次コイルで作った磁束が、鉄心を通って二次コイルに届きます。
この磁束の「変化」が電圧を生み出すのです。

漏れ磁束(もれじそく)― 届かなかった磁力

理想的には、一次コイルで作った磁束は100%二次コイルに届いてほしいですよね。

でも現実には、一部の磁束が空気中に逃げてしまい、二次コイルに届きません。

この「逃げた磁束」を漏れ磁束と呼びます。

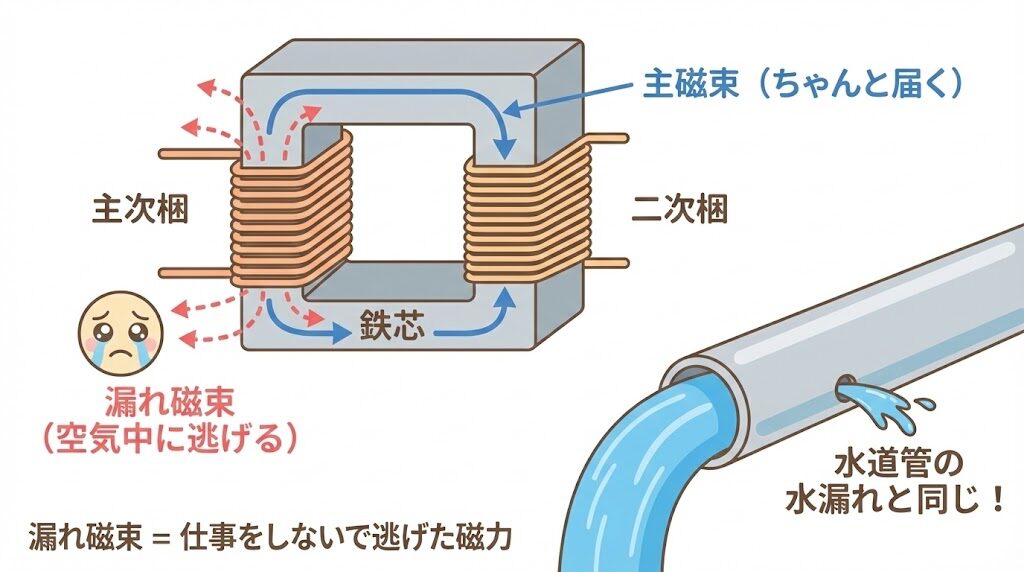

変圧器の漏れ磁束の図。主磁束は鉄心を回って二次コイルへ届き、漏れ磁束は一次コイルだけを回って空気中から戻るので二次コイルの発電に使われない。水道の例えでは、行き止まりの枝管に入った水は戻るだけで捨てられないが、蛇口へ届かないぶん勢いが落ちる(電圧降下=漏れリアクタンス)
漏れ磁束は二次コイルに届かない磁束(熱になるロスではない)

漏れ磁束(Leakage Flux)

一次コイルで作られた磁束のうち、二次コイルに届かずに空気中に逃げた分。
エネルギーの「ロス」ではないが、電圧降下の原因になる。

水道管で例えると…

本管の途中に、行き止まりの細い枝管がついている状態。水の一部は枝管に入っては戻るだけで、外へ捨てられはしません(ロスではない)。

でも、その分は蛇口へ届かず、出入りするたびに流れのじゃまをして、蛇口の勢いが落ちます。
同じように、漏れ磁束は熱にはなりませんが、二次コイルでの発電に貢献せず、電圧降下の原因になるのです。

漏れリアクタンス(x)― 漏れ磁束の「抵抗」

漏れ磁束があると、電流の流れが妨げられます。

この「妨げる効果」を数値化したものが漏れリアクタンスです。

漏れリアクタンス(Leakage Reactance)

漏れ磁束によって生じる交流電流への抵抗成分。
記号:x₁(一次)、x₂(二次) | 単位:Ω(オーム)

リアクタンスって何?

「リアクタンス」という言葉自体が難しいですよね。

簡単に言うと、コイルやコンデンサが持つ「交流専用の抵抗」です。

種類 記号 特徴
抵抗(R) r 直流でも交流でも電流を妨げる。熱が出る。
リアクタンス(X) x 交流だけ電流を妨げる。熱は出ない。

漏れリアクタンスで何が漏れているのか、熱は出ないのに電圧が下がるのはなぜかを、下のショート動画でも見られます。

動画(音が出せなくても画面の文字で追えます):漏れリアクタンスとは?何が漏れているのか

YouTube「ビリッとわかる電気」のチャンネルを見る →

漏れリアクタンスのポイント

・漏れ磁束が多いほど、漏れリアクタンスも大きい
・リアクタンスはエネルギーを消費しない(熱にならない)
・でも電圧降下の原因にはなる

励磁電流(れいじでんりゅう)― 鉄心を「起こす」電流

変圧器の一次コイルに電圧をかけると、電流が流れます。

この電流のうち、「鉄心を磁化するため」に使われる電流を励磁電流と呼びます。

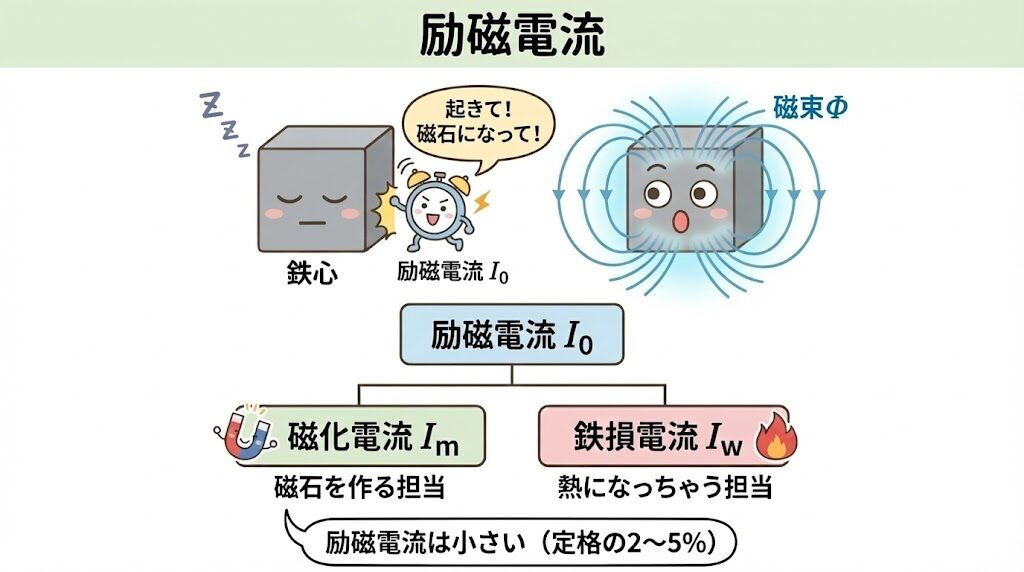

励磁電流の図。鉄心を磁石にする励磁電流I0は、磁石を作る磁化電流Imと熱になる鉄損電流Iwに分かれ、定格の2〜5%と小さい
励磁電流I0=磁化電流Im+鉄損電流Iw

励磁電流(Exciting Current)

変圧器の鉄心を磁化するために必要な電流。
記号:I₀ | 大きさ:定格電流の2〜5%程度(非常に小さい)

⏰ 目覚まし時計で例えると…

「励磁」の「励」は「励ます」という意味。

寝ている人(鉄心)を起こして、働かせる(磁石にする)ための電流です。

目覚まし時計が人を起こすように、励磁電流が鉄心を「磁石モード」に起こすのです。

励磁電流の「2人の子供」

励磁電流 I₀ は、2つの成分に分けられます。

家族で例えると、「励磁電流」というお父さんに、「磁化電流」と「鉄損電流」という2人の子供がいるイメージです。

磁化電流(じかでんりゅう)― 磁石を作る担当

磁化電流(Magnetizing Current)

鉄心に磁束を作るために必要な電流。
記号:Im | 特徴:電圧より90°遅れる(無効電力)

磁化電流は、鉄心を磁石にするための「純粋な仕事」をする電流です。

エネルギーを消費せず(熱にならず)、ただ磁場を作るだけ。無効電力と呼ばれる成分です。

鉄損電流(てっそんでんりゅう)― 熱になっちゃう担当

鉄損電流(Iron Loss Current)

鉄心で発生する損失(熱)に対応する電流。
記号:Iw | 特徴:電圧と同相(有効電力)

鉄損電流は、鉄心の中で熱になって逃げる電力(鉄損)を、電源から補うために流れる電流です。

鉄心が温まるのは、鉄心の中で起きるヒステリシス損と渦電流損のためです(下の「鉄損」の節)。鉄損電流は鉄心の中を流れるのではなく一次コイルを流れ、その熱の分の電力を運び込みます。だから電圧と同相で、一次電圧 × 鉄損電流 = 鉄損になります。

電流 記号 役割 その分の電力が熱になる?
励磁電流 I₀ I₀ 鉄心を磁化する(親) 一部
磁化電流 Im Im 磁束を作る(子) ならない
鉄損電流 Iw Iw 鉄心の損失(子) なる
励磁電流の計算式

I₀ = √(Im² + Iw²)

励磁電流は、磁化電流と鉄損電流のベクトル合成(直角三角形の斜辺)
変圧器の等価回路を完全攻略|一次換算・簡易等価回路・%Zを図解でマスター
あわせて読みたい
変圧器の等価回路を完全攻略|一次換算・簡易等価回路・%Zを図解でマスター

変圧器の等価回路

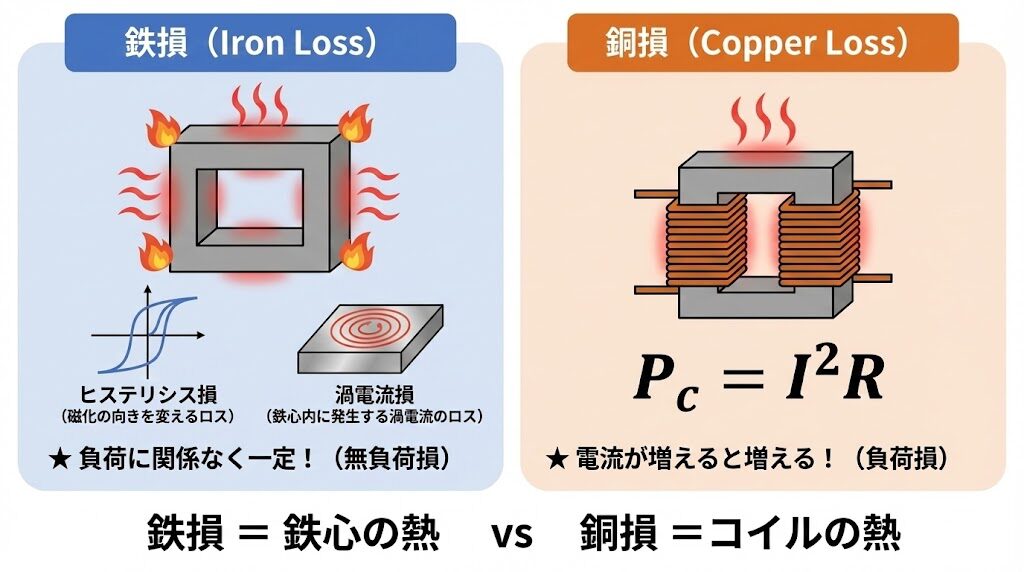

鉄損と銅損の比較図。鉄損はヒステリシス損と渦電流損による鉄心の熱で負荷に関係なく一定(無負荷損)、銅損はPc=I²Rのコイルの熱で電流が増えると増える(負荷損)
鉄損は鉄心の熱で一定、銅損はコイルの熱で負荷で増える

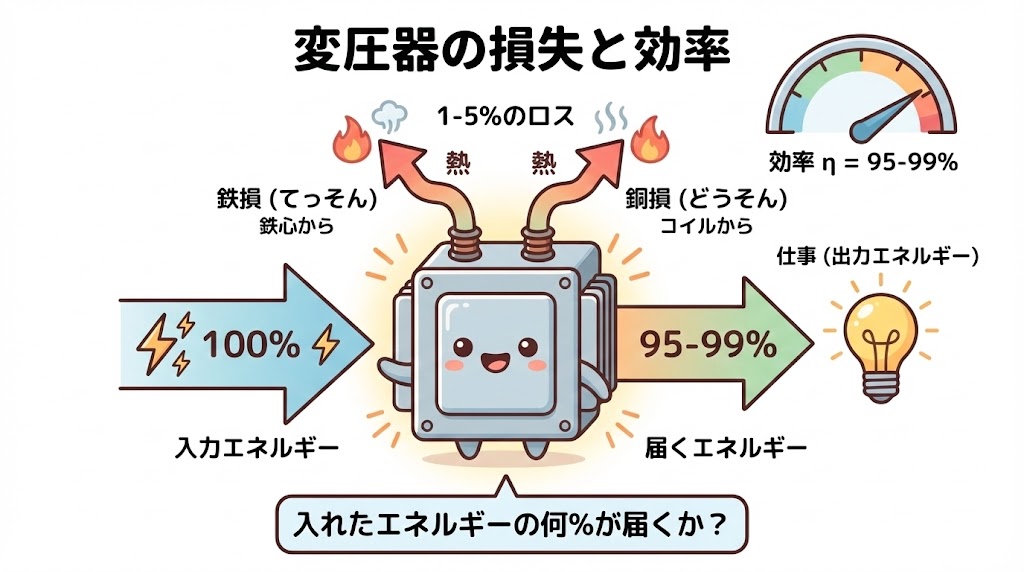

鉄損(てっそん)― 鉄心で発生する熱

鉄損(Iron Loss / Core Loss)

鉄心で発生する損失。熱になってエネルギーが逃げる。
別名:無負荷損(負荷に関係なく一定だから)
記号:Pi または W₀

鉄損は、さらに2種類に分けられます。

ヒステリシス損

鉄心の磁化の向きが行ったり来たりするときのロス。
磁石の向きを変えるのにエネルギーが必要。

渦電流損

鉄心の中に渦巻き状の電流が発生し、熱になるロス。
鉄心を薄い板の積層にして対策する。

磁石で例えると…

磁石を何度も「N→S→N→S…」とひっくり返すと、だんだん熱くなりますよね。

50Hzの交流では、電流の向きが1秒間に100回入れ替わり(行って戻る往復が50回)、
鉄心の磁化の向きも同じように1秒間に100回ひっくり返ります。

これが鉄損の原因です。

鉄損のポイント

・電圧がかかっていれば、負荷がなくても発生する
・だから「無負荷損」とも呼ばれる
・無負荷試験で測定できる

銅損(どうそん)― コイルで発生する熱

銅損(Copper Loss)

コイル(銅線)の抵抗で発生する損失。I²R損とも呼ばれる。
別名:負荷損(電流が増えると増えるから)
記号:Pc または Wc

銅損の公式

Pc = I₁²r₁ + I₂²r₂

一次側にそろえると Pc = I₁²(r₁ + a²r₂)(a は巻数比)。二次の抵抗 r₂ はそのまま足せず、a² 倍して一次側に換算します。
電流の2乗に比例!電流が2倍になると銅損は4倍になる。

電熱線で例えると…

電気ストーブの電熱線は、電流が流れると熱くなりますよね。

変圧器のコイルも同じ。銅線に電流が流れると熱が発生します。

電流が多いほど、発熱も大きくなります(I²に比例)。

損失 発生場所 別名 特徴
鉄損 鉄心 無負荷損 負荷に関係なく一定
銅損 コイル 負荷損 電流の2乗に比例して増える

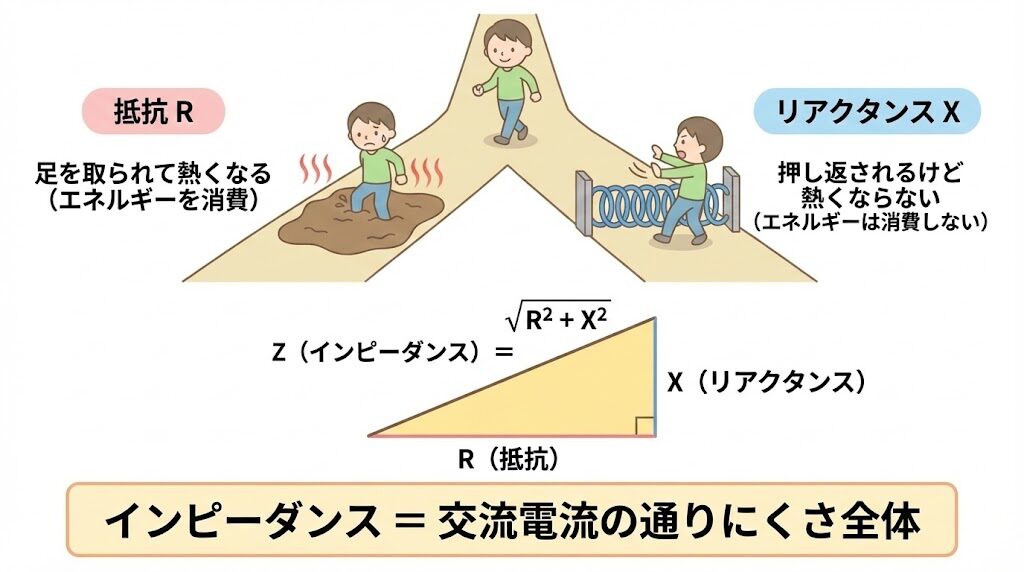

抵抗とリアクタンスの図。抵抗Rは泥道のように熱になってエネルギーを消費し、リアクタンスXはばねのように押し返すがエネルギーを消費せず、インピーダンスZ=√(R²+X²)は交流電流の通りにくさ全体
抵抗・リアクタンスとインピーダンスZ=√(R²+X²)

インピーダンス(Z)― 交流の「通りにくさ」

インピーダンス(Impedance)

抵抗(R)とリアクタンス(X)を合わせた「交流電流の通りにくさ」。
記号:Z | 単位:Ω(オーム)

インピーダンスの公式

Z = √(R² + X²)

抵抗とリアクタンスは単純に足せない。ベクトル合成(三平方の定理)で求める。

道を歩く人で例えると…

電流が「道を歩く人」だとすると…

抵抗(R):ぬかるみ。足を取られて疲れる(熱が出る)
リアクタンス(X):バネの壁。押し返されるけど疲れない(熱は出ない)

インピーダンス(Z):ぬかるみ+バネを合わせた「歩きにくさ」全体。

百分率インピーダンス(%Z)― パーセントで比較する

百分率インピーダンス(%Z)

インピーダンスをパーセントで表した値。
「定格電流を流したとき、内部で何%の電圧降下が起きるか」を示す。
一般的な変圧器の%Zは3〜10%程度。

テストの点で例えると…

100kVAの変圧器と10MVAの変圧器を「Ω」で比較しても、意味がわかりにくいですよね。

テストの点を「何点か」ではなく「満点の何%か」で表すようなもの。100点満点と200点満点のテストでも、%なら比べられます。%Z の「満点」にあたるのは定格電圧で、定格電流を流したときの内部の電圧降下が定格電圧の何%かを表します。

%Zで表せば、サイズが違う変圧器でも公平に比較できるのです。

%Zの公式

%Z = (Iₙ × Z / Vₙ) × 100

Iₙ:定格電流 | Z:インピーダンス[Ω] | Vₙ:定格電圧(三相では相電圧 = 線間電圧 ÷ √3)

%Zの見方

・%Z = 5% → 定格電流で5%の電圧降下が起きる
・%Zが小さいほど電圧降下が少ない
・でも%Zが小さすぎると短絡電流が大きくなる(危険)

用語を数字で確かめる:%Z・鉄損・銅損の計算ツール

変圧器の定格と %Z・鉄損・銅損を入れると、定格電流・短絡電流の目安・負荷率ごとの損失と効率を出します。初期値は説明用の数字です(実際の値は変圧器の試験成績書で確かめてください)。

入れた数字は画面の中で計算するだけで、どこにも送信されません。

よくある質問

Q. 変圧器の漏れリアクタンスとは?

A. 一次コイルで作った磁束のうち、二次コイルに届かずに漏れた磁束(漏れ磁束)が生むリアクタンスです。熱は出しませんが、負荷電流が流れると電圧降下の原因になります。

Q. 励磁電流・磁化電流・鉄損電流の違いは?

A. 励磁電流は無負荷でも流れる、鉄心を磁化するための電流です。そのうち磁束を作る成分(電圧より90°遅れる無効分)が磁化電流、鉄損をまかなう成分(電圧と同相の有効分)が鉄損電流で、励磁電流=√(磁化電流²+鉄損電流²)です。

Q. 鉄損と銅損の違いは?

A. 鉄損は鉄心で出る損失(ヒステリシス損+渦電流損)で、電圧がかかっていれば負荷に関係なくほぼ一定のため無負荷損とも呼びます。銅損はコイルの抵抗で出る損失で、負荷電流の2乗に比例するため負荷損とも呼びます。

Q. 百分率インピーダンス(%Z)から短絡電流はどう求める?

A. 電源側のインピーダンスを無視すると、短絡電流=定格電流×100÷%Zです。%Zが5%なら定格電流の20倍になります。%Zが小さいほど電圧降下は小さくなりますが、短絡電流は大きくなります。

Q. 変圧器の効率が最大になるのはいつ?

A. 銅損と鉄損が等しくなる負荷のときです。負荷率をαとすると、銅損はα²倍になるので、α=√(鉄損÷定格銅損)で効率が最大になります。

用語まとめ表

用語 記号 一言で言うと イメージ
磁束 Φ 磁力の量 川の水量
漏れ磁束 - 届かなかった磁力 行き止まりの枝管
漏れリアクタンス x 漏れ磁束による抵抗 バネの壁
励磁電流 I₀ 鉄心を磁化する電流 ⏰ 目覚まし時計
磁化電流 Im 磁束を作る電流 磁石を作る担当
鉄損電流 Iw 鉄損の電力を補う電流 熱になっちゃう担当
鉄損 Pi 鉄心の熱ロス 磁石をひっくり返す熱
銅損 Pc コイルの熱ロス 電熱線の発熱
インピーダンス Z 交流の通りにくさ全体 ぬかるみ+バネ
%Z %Z 定格時の電圧降下率 満点に対する割合

まとめ

覚えておきたいポイント

  • 磁束:磁力の「量」。川の水量のようなもの
  • 漏れ磁束:二次コイルに届かず逃げた磁力
  • 漏れリアクタンス:漏れ磁束による「交流専用の抵抗」
  • 励磁電流:鉄心を「磁石モード」にする電流(小さい)
  • 磁化電流:励磁電流のうち、磁束を作る成分(熱にならない)
  • 鉄損電流:励磁電流のうち、鉄損(熱)の分の電力をまかなう成分(電圧と同相)
  • 鉄損:鉄心で発生する熱。負荷に関係なく一定
  • 銅損:コイルで発生する熱。電流の2乗に比例
  • インピーダンス:抵抗+リアクタンス。Z = √(R² + X²)
  • %Z:定格電流での電圧降下率(3〜10%が一般的)

この記事を「辞書」として活用してください。変圧器の勉強中に「あれ、この用語なんだっけ?」となったら、いつでも戻ってきてくださいね!

用語がわかると、変圧器の勉強がグッと楽になります。
困ったらこの「用語辞典」に戻ってきてくださいね!
