こんな経験はありませんか?
「降圧チョッパ」「昇圧チョッパ」の名前は知っているが、式の導き方がわからず丸暗記になっている
通流率γ(デューティ比)が何なのか、なぜ出力電圧がVd = γ×Eになるのか説明できない
B問題で「スイッチのON時間・OFF時間が与えられた」瞬間にどの式を使うか迷う
○ この記事でわかること
通流率γ(デューティ比)の定義と「なぜそれが出力電圧になるか」の直感的な説明
降圧・昇圧・昇降圧それぞれの出力電圧の公式と導出
スイッチのON/OFFタイミング波形図の読み方
試験B問題の計算パターン(ton・toff・T・γが与えられるパターン)
直流チョッパは電験三種の機械科目B問題(計算問題)でほぼ毎年出題される最重要テーマ です。EVのモータ駆動・スマホの充電回路・工場の直流電動機制御など、現代の電子機器のほぼすべてに使われています。式は3本だけ。原理を理解すれば全パターン対応できます。
チョッパ回路とは:直流を高速ON/OFFして平均電圧を変える
「チョッパ(chopper)」は英語で「刻むもの」という意味です。直流電圧をスイッチで高速にON/OFFしてパルス状の電圧に「刻み」、その平均値を出力電圧として取り出す 回路です。
チョッパの基本動作(降圧の場合)
t
v
E(電源電圧)
平均Vd
ton
toff
T(周期)
ON
OFF
通流率γ(デューティ比)の定義
γ =
ton
T
=
ton
ton + toff
(0 ≤ γ ≤ 1)
ton :スイッチON時間 [s または ms・μs]
toff :スイッチOFF時間 [s または ms・μs]
T = ton + toff :スイッチング周期 [s]
γ = 0:常にOFF(出力ゼロ)、γ = 1:常にON(出力 = 電源電圧)
「蛇口を素早く開閉する」たとえ
製造ラインの水道管で、1秒のうち0.7秒だけ蛇口を開けると、平均の水量は全開の70%になります。チョッパ回路も同じです。γ = 0.7(70%の時間ON)なら、平均出力電圧は電源電圧の70%になります。

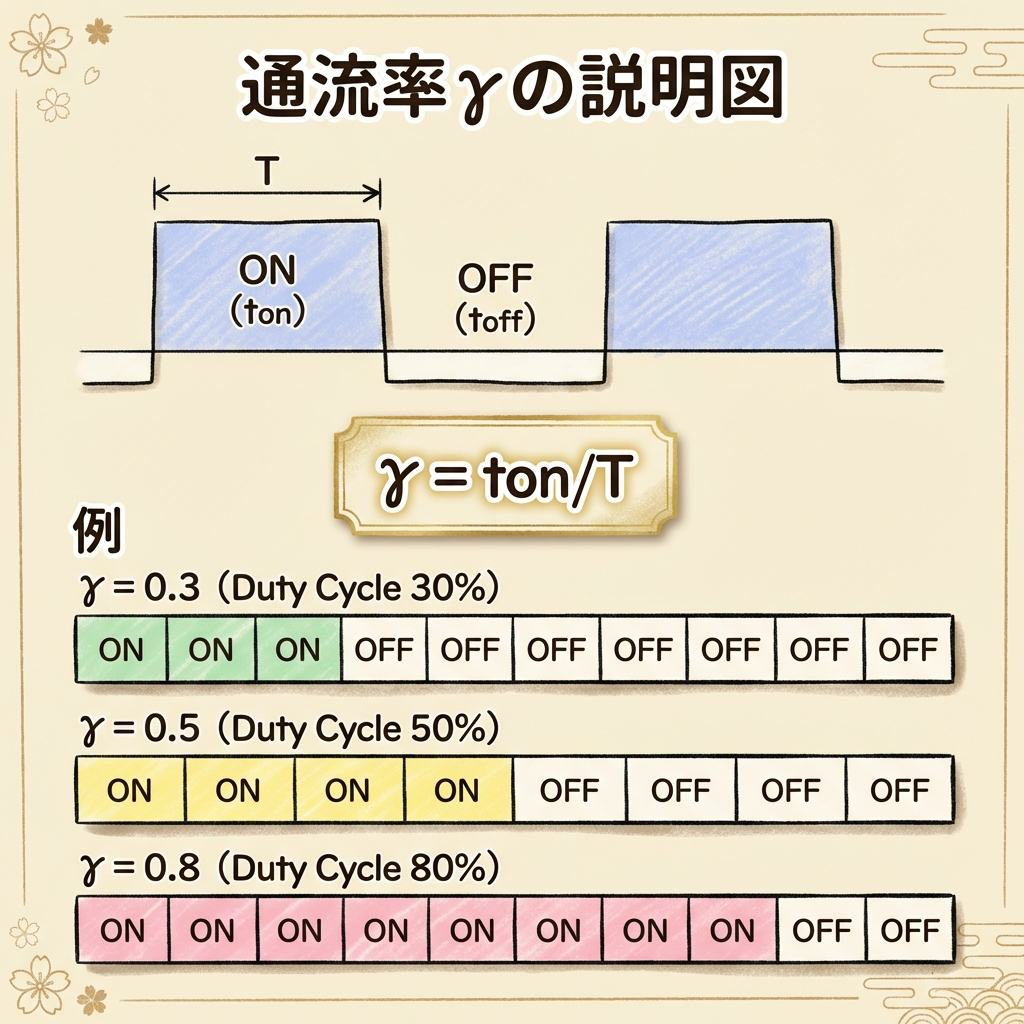

通流率γ=ton/T:ONとOFFの割合
① 降圧チョッパ:出力が入力より低い
回路構成と動作
降圧チョッパの回路
E
電源
S(IGBT)
L
D
Vd
負荷
iS
スイッチS(IGBT)→ インダクタL → 負荷 の直列回路。Dは還流ダイオード。
公式の導き方
ON期間(ton)
スイッチS がON → 電源電圧 E が負荷に印加。電圧 E が出力側に加わる。
OFF期間(toff)
スイッチS がOFF → 還流ダイオードDを通じてインダクタの電流が還流。負荷への電圧は 0(ダイオードのVFを無視)。
平均電圧
ON時間の割合 × E + OFF時間の割合 × 0 = γ × E
降圧チョッパの出力電圧
Vd = γ × E
γ = ton / T(0 ≤ γ ≤ 1)なので Vd ≤ E (必ず入力より低い)
γ = 0.5 なら Vd = 0.5E(半分)、γ = 0.8 なら Vd = 0.8E
【計算例①】
電源電圧 E = 200 V、スイッチング周期 T = 1 ms、ON時間 ton = 0.6 ms の降圧チョッパ回路の出力電圧を求めよ。
γ = ton / T = 0.6 / 1 = 0.6
Vd = γ × E = 0.6 × 200 = 120 V

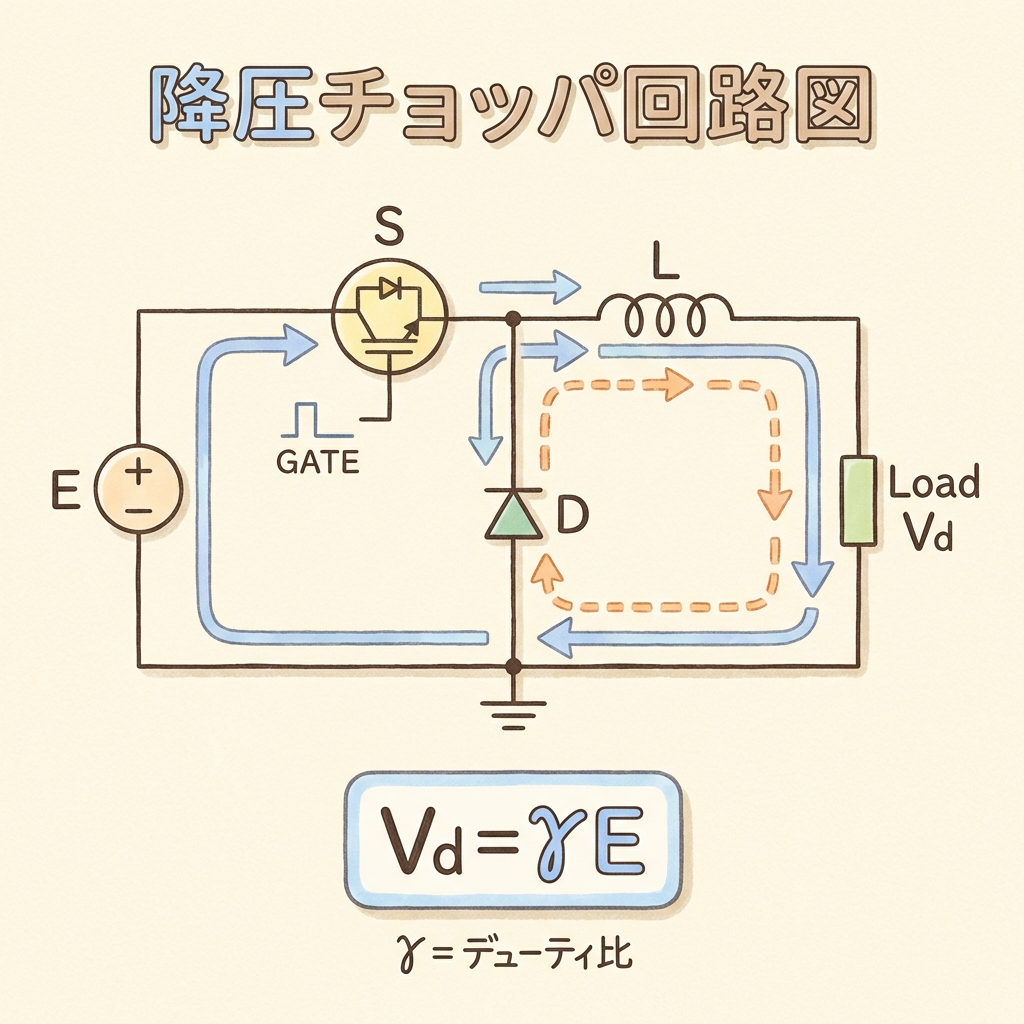

降圧チョッパの回路と出力電圧Vd=γE
おすすめの本
「直流チョッパ回路」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
② 昇圧チョッパ:出力が入力より高い
昇圧チョッパは出力が入力より高い電圧になる 不思議な回路です。「なぜ電源より高い電圧が出るのか」が試験の正誤問題でよく問われます。
「なぜ電源より高い電圧が出るか」の原理
ON期間(ton)
スイッチSをONにすると、電源EがインダクタLに電流を流し込み、Lにエネルギーを蓄積する。この間、ダイオードDは逆バイアスでOFFのため出力側には電流が流れない。
OFF期間(toff)
スイッチSをOFFにすると、インダクタLが蓄積エネルギーを放出。このときLの電圧はON時とは逆向きになり、電源電圧EとLの電圧が直列に加算 されて出力に現れる。→ Vd > E
「コイルのキックバック」たとえ
懐中電灯の「昇圧回路」で乾電池1本(1.5V)から白色LED点灯(3V必要)を実現しているのがこの原理です。コイルが電流を遮断されるとき、蓄えたエネルギーを高電圧パルスとして放出します(「キック」)。この現象を制御して安定した高電圧を作るのが昇圧チョッパです。
昇圧チョッパの出力電圧
Vd =
E
1 − γ
γ が大きいほど(1に近いほど)分母が小さくなり Vd が大きくなる
γ = 0.5 なら Vd = E / 0.5 = 2E(2倍)
γ = 0.8 なら Vd = E / 0.2 = 5E(5倍)
γ → 1 で Vd → ∞(理論上)。実際は損失・定格で制限される
【計算例②】
電源電圧 E = 100 V、通流率 γ = 0.6 の昇圧チョッパ回路の出力電圧を求めよ。
Vd = E / (1 − γ) = 100 / (1 − 0.6) = 100 / 0.4 = 250 V
試験頻出の正誤問題
「昇圧チョッパではγを大きくするほど出力電圧が低くなる」→ 誤り 。γ大→(1-γ)小→Vd大。γを大きくすると出力電圧は高く なります。

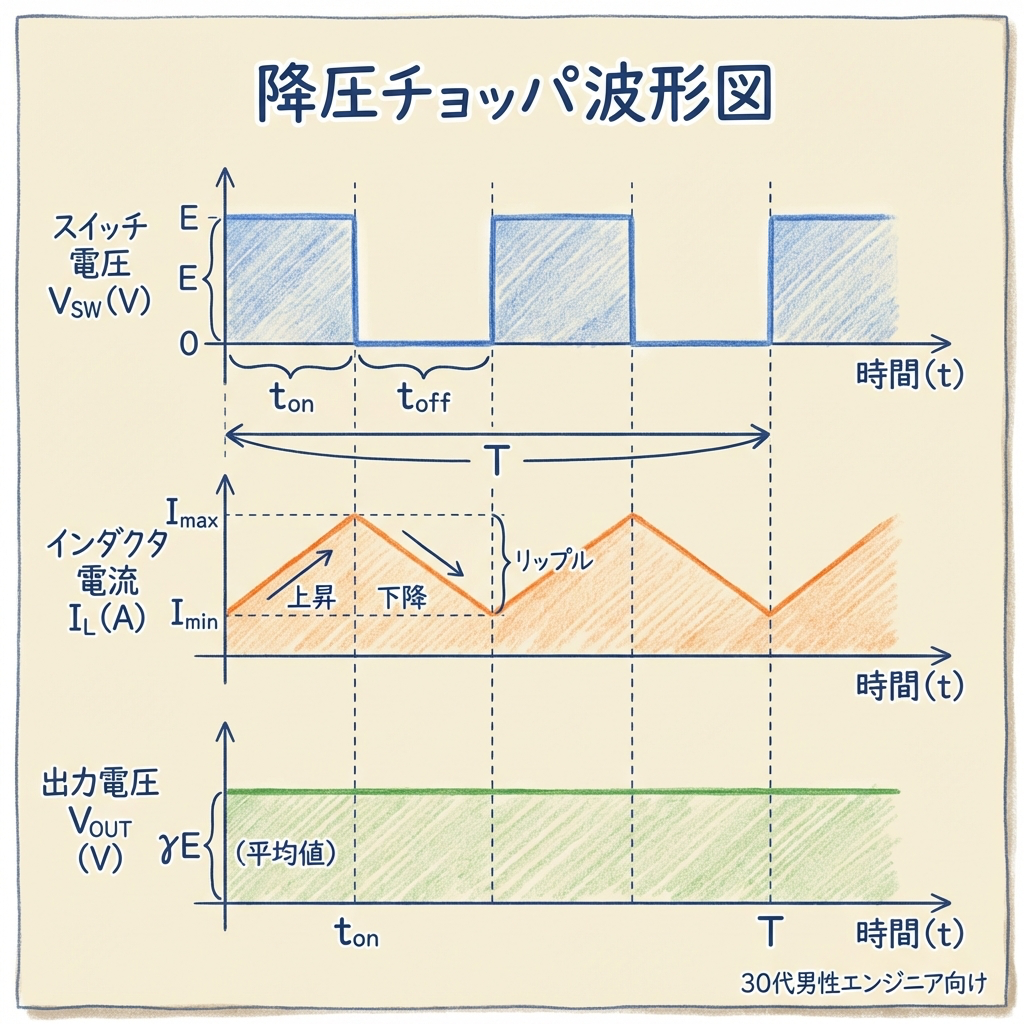

降圧チョッパの波形:スイッチ電圧・電流リプル・平均値γE
③ 昇降圧チョッパ:γで昇圧にも降圧にもなる
昇降圧チョッパ(バック-ブーストコンバータ)は、通流率γの値によって出力が入力より高くも低くもなる回路です。ただし出力電圧の極性が入力と逆転 します(反転型)。
昇降圧チョッパの出力電圧
Vd =
γ
1 − γ
× E
γ = 0.5 のとき:Vd = 0.5/0.5 × E = E(同じ)
γ < 0.5 のとき:γ/(1-γ) < 1 → Vd < E(降圧動作 )
γ > 0.5 のとき:γ/(1-γ) > 1 → Vd > E(昇圧動作 )
出力電圧の極性が入力と逆 (反転型)
【計算例③-A 降圧側:γ = 0.4】
E = 100 V、γ = 0.4 の昇降圧チョッパの出力電圧を求めよ。
Vd = (γ / (1-γ)) × E = (0.4 / 0.6) × 100 = 0.667 × 100 ≈ 66.7 V(降圧)
【計算例③-B 昇圧側:γ = 0.7】
E = 100 V、γ = 0.7 の昇降圧チョッパの出力電圧を求めよ。
Vd = (0.7 / 0.3) × 100 = 2.33 × 100 ≈ 233 V(昇圧)

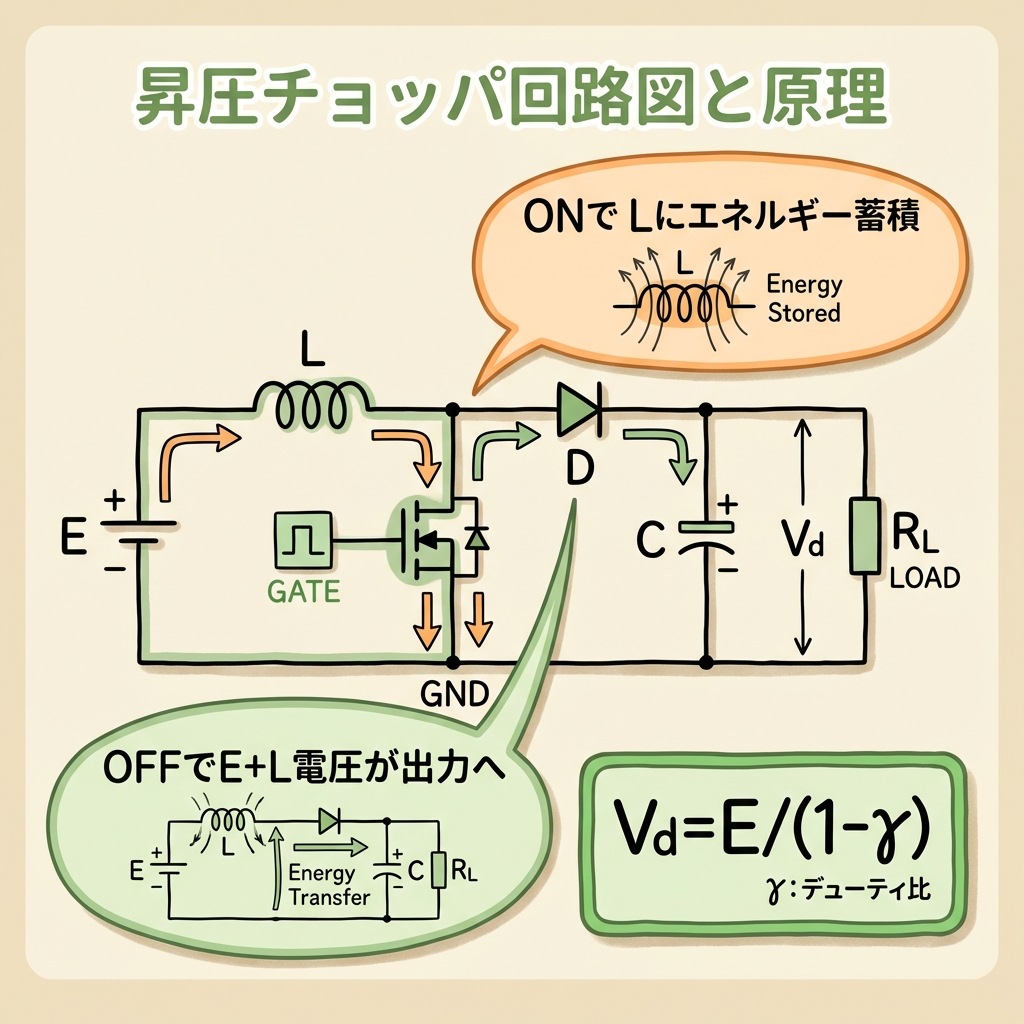

昇圧チョッパの原理:Lに蓄えてVd=E/(1−γ)を出力
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
あわせて読みたい
電力変換回路の比較表|整流・チョッパ・インバータ・サイクロコンバータを総整理
電力変換回路の比較表
3種類の比較表:試験直前の最終確認に使う
種類
出力電圧の式
VdとEの関係
極性
主な用途
① 降圧 (バック)
Vd = γE
Vd ≤ E (常に低い)
同極性
直流電動機の速度制御
② 昇圧 (ブースト)
Vd = E / (1−γ)
Vd ≥ E (常に高い)
同極性
EV回生・太陽電池昇圧
③ 昇降圧 (バック-ブースト)
Vd = γE / (1−γ)
γ<0.5→Vd<E γ>0.5→Vd>E
反転 (逆極性)
フライバック電源
3式の関係性(導き方)
降圧の式 Vd = γE ← 「ON時間の割合 × E」そのまま
昇圧の式 Vd = E/(1-γ) ← 「OFF時間の割合 = (1-γ) で割る」
昇降圧の式 Vd = γE/(1-γ) ← 「降圧 × 昇圧 = γ × 1/(1-γ) × E」
→ 昇降圧は降圧チョッパと昇圧チョッパを「組み合わせた」もの と覚える

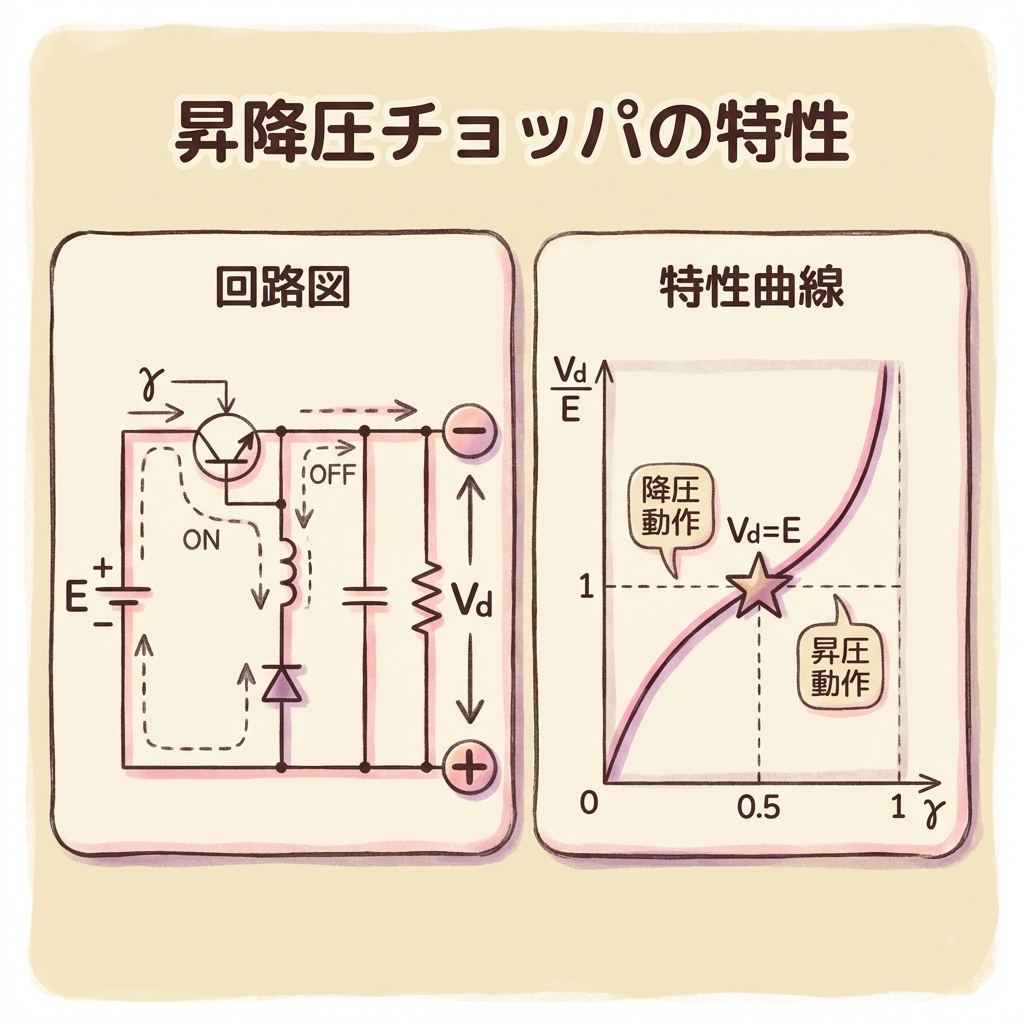

昇降圧チョッパ:γ=0.5を境に降圧と昇圧が入れ替わる
γ(通流率)とVdの関係グラフ
グラフで3種類の特性を視覚的に比較しておくと、正誤問題で迷わなくなります。
γ vs Vd/E のグラフ(概念図)
γ
Vd/E
0
0.5
1.0
0
1
2
3
① 降圧 Vd=γE
② 昇圧
Vd=E/(1-γ)
③ 昇降圧
γ=0.5で Vd=E
γ→1では昇圧・昇降圧ともVd→∞(実際は損失・定格で制限)
グラフから読み取る3つのポイント
① 降圧はγに比例する直線 ② 昇圧はγが大きくなるにつれ急激に上昇(γ=0でVd=E) ③ 昇降圧はγ=0.5でVd=Eの交点がある(0.5より小さければ降圧、大きければ昇圧)

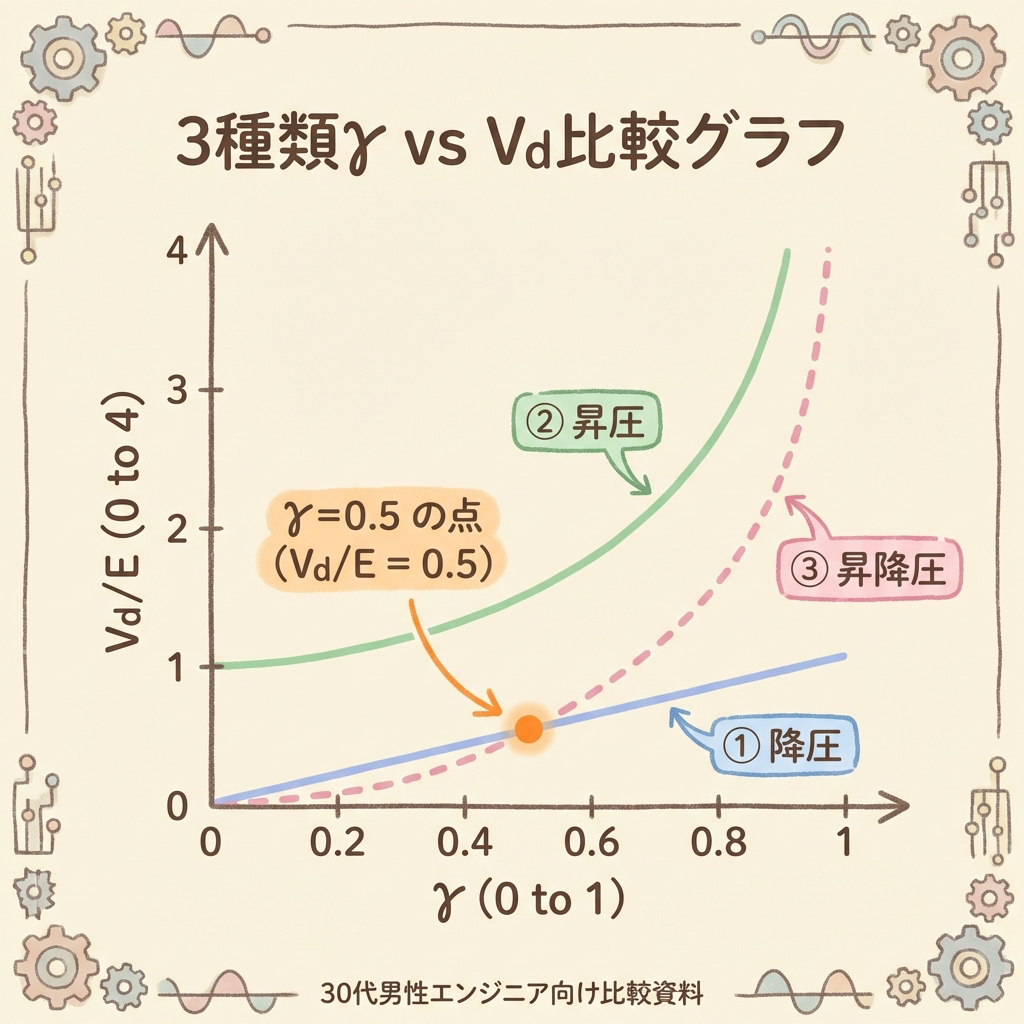

3つのチョッパの通流率γと出力電圧Vd/Eの比較グラフ
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
試験B問題の解き方パターン
チョッパ回路のB問題は、問題文に ton ・toff ・T・γ・E などが与えられ、出力電圧や電流を求める形式です。
B問題典型例:降圧チョッパの電流・電力計算
【過去問タイプ】
電源電圧 E = 300 V の降圧チョッパ回路がある。スイッチング周期 T = 2 ms のうち、ON時間 ton = 1.2 ms である。負荷抵抗 R = 10 Ω とする。 (1)通流率γを求めよ。 (2)出力電圧 Vd を求めよ。 (3)出力電流の平均値 Id を求めよ。 (4)入力電流の平均値 Is(電源から見た電流)を求めよ。
(1)γを求める
γ = ton / T = 1.2 / 2 = 0.6
(2)Vdを求める
Vd = γ × E = 0.6 × 300 = 180 V
(3)出力電流Idを求める
Id = Vd / R = 180 / 10 = 18 A
(4)入力電流Isを求める
電源から電流が流れるのはON期間だけ(ton / T = γの割合)。 Is = γ × Id = 0.6 × 18 = 10.8 A ※ 別解:電力保存 P = E × Is = Vd × Id → Is = Vd × Id / E = 180 × 18 / 300 = 10.8 A
入力電流の求め方2通りを覚える
「Is = γ × Id」と「Is = Vd × Id / E(電力保存)」は同じ答えになります。試験ではどちらも使えますが、電力保存(P入力 = P出力) の式の方が汎用的です。是非どちらも書けるようにしておきましょう。

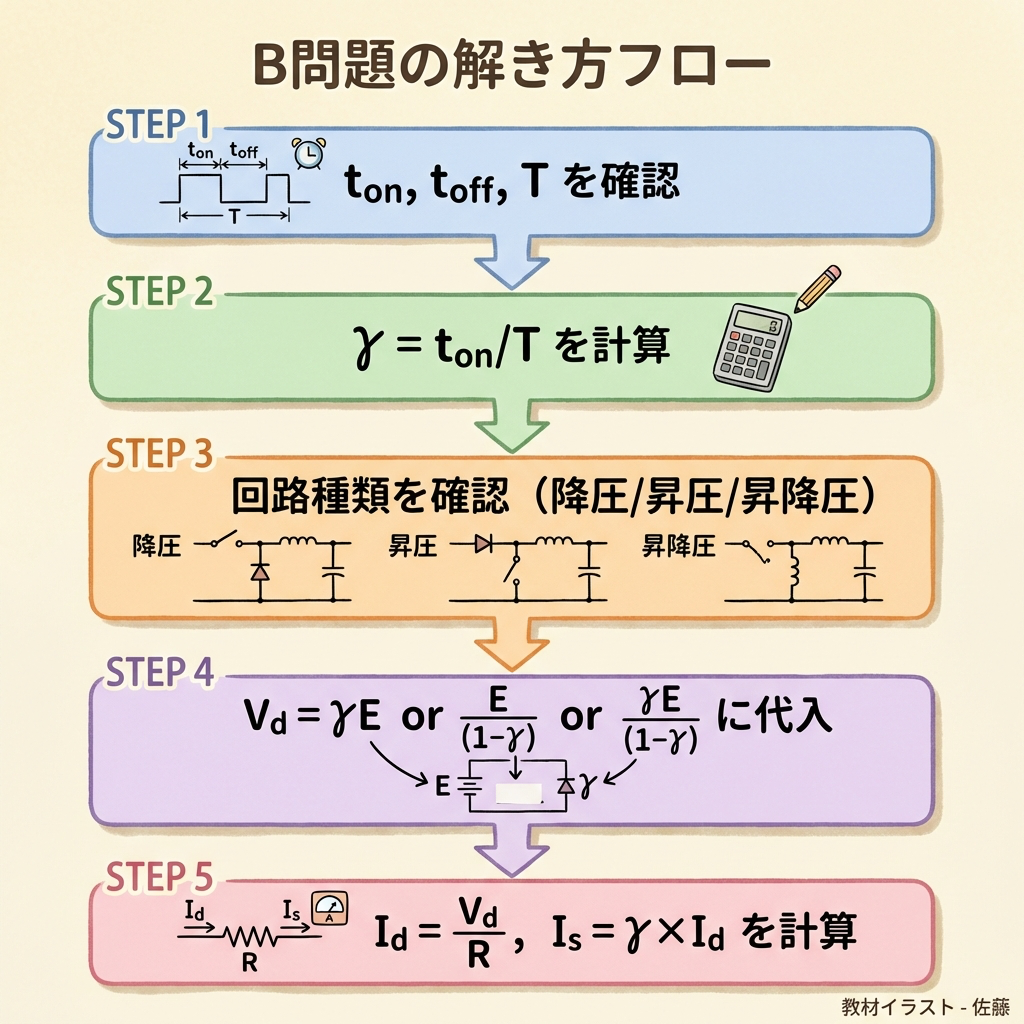

チョッパのB問題の解き方:γを求めて回路の式に代入
よくある計算ミスと試験の正誤問題パターン
#
やりがちなミス
正しい考え方
防止策
1
昇圧チョッパでVd = γEと計算する
昇圧はVd = E/(1-γ)。γEは降圧の式
「降圧=γE」「昇圧=1/(1-γ)×E」と唱えてから代入
2
γ = toff/T と計算する(分子をtoffにする)
γ = ton/T。「ON時間の割合」がγ
「γはON時間÷周期」と声に出して確認
3
昇降圧の極性が「同じ」と思って計算する
昇降圧は出力電圧が入力と逆極性 (反転型)
「昇降圧だけ極性逆」と別途メモする
4
γ=0.8のとき昇圧Vd = 0.8E と計算する
昇圧:Vd = E/(1-0.8) = E/0.2 = 5E。分母に注意
「1-γ」が分母にくることを意識
5
入力電流Is = 出力電流Id と置く
Is = γ × Id(電源から電流が流れるのはON期間のみ)
電力保存 E×Is = Vd×Id でも検算
正誤問題の定番パターン
「降圧チョッパではγを大きくすると出力電圧が低くなる」
× 誤
γ大→Vd=γE大→電圧は高くなる
「昇圧チョッパの出力電圧は電源電圧より低くなることはない」
○ 正
Vd=E/(1-γ)≥E(γ≥0なので)
「昇降圧チョッパではγ=0.5のとき出力電圧は電源電圧に等しい」
○ 正
Vd=0.5E/(1-0.5)=0.5E/0.5=E
「昇降圧チョッパの出力電圧は入力と同極性である」
× 誤
昇降圧は出力極性が逆転(反転型)

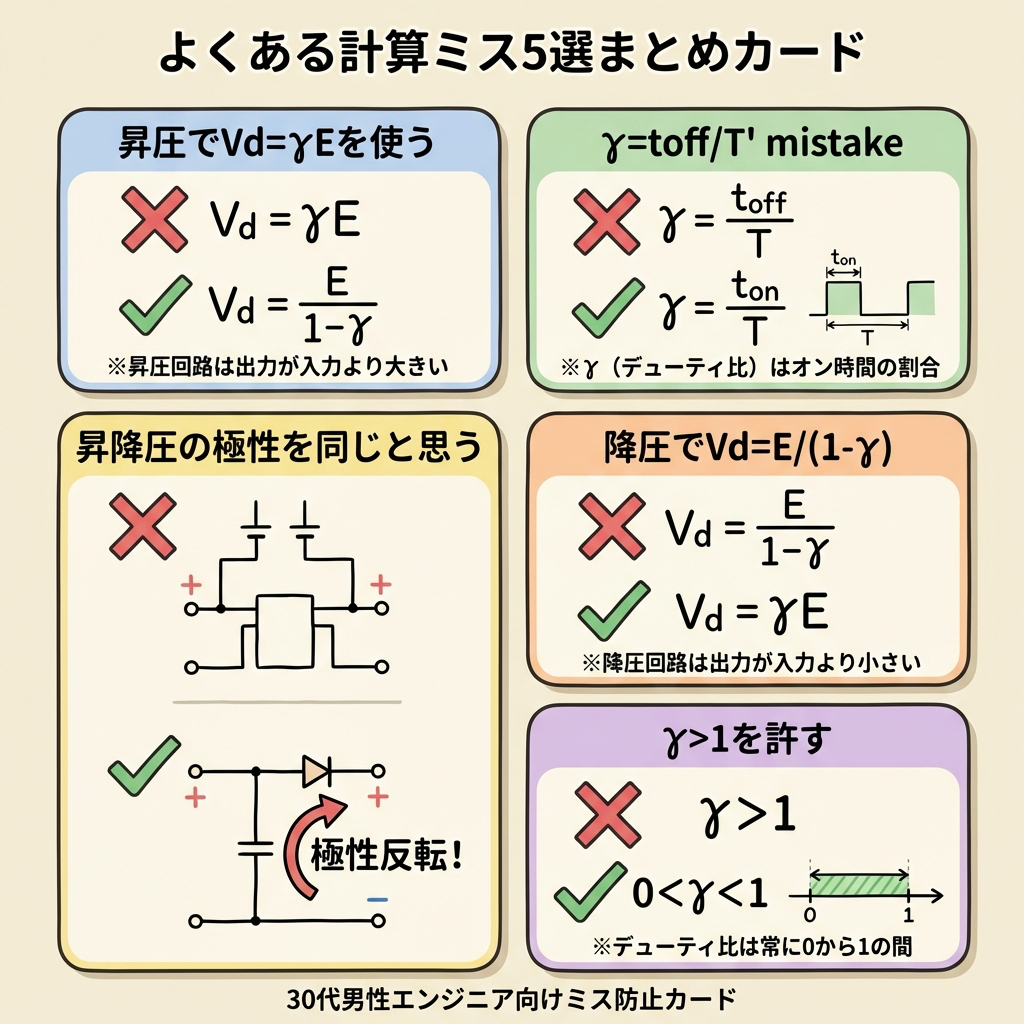

チョッパの計算でよくあるミス5選
まとめ:3式と通流率γさえ押さえれば全問対応できる
この記事のまとめ
通流率γ
γ = ton/T = ton/(ton+toff)。0≤γ≤1
① 降圧
Vd = γE 。Vd≤E。同極性。還流ダイオード必須。
② 昇圧
Vd = E/(1-γ) 。Vd≥E。同極性。γ大→Vd大(γ→1で∞)
③ 昇降圧
Vd = γE/(1-γ) 。γ=0.5でVd=E。極性反転 に注意。
入力電流
Is = γ×Id または E×Is = Vd×Id(電力保存)で求める
チョッパ回路は「γ(通流率)という一つの量で出力電圧を決める」シンプルな仕組みです。3本の式の形(γE、E/(1-γ)、γE/(1-γ))を正確に覚え、B問題では ton/T から γ を求めてから代入する流れを体に染み込ませてください。
