ブラシレスDCモータとは？｜永久磁石＋インバータで「整流子いらず」

みんなが欲しかった! 電験三種理論の教科書&問題集第3版 [CBT試験もバッチリ！](TAC出版) (みんなが欲しかった！電験三種シリーズ)

ポチップ

ポチップ

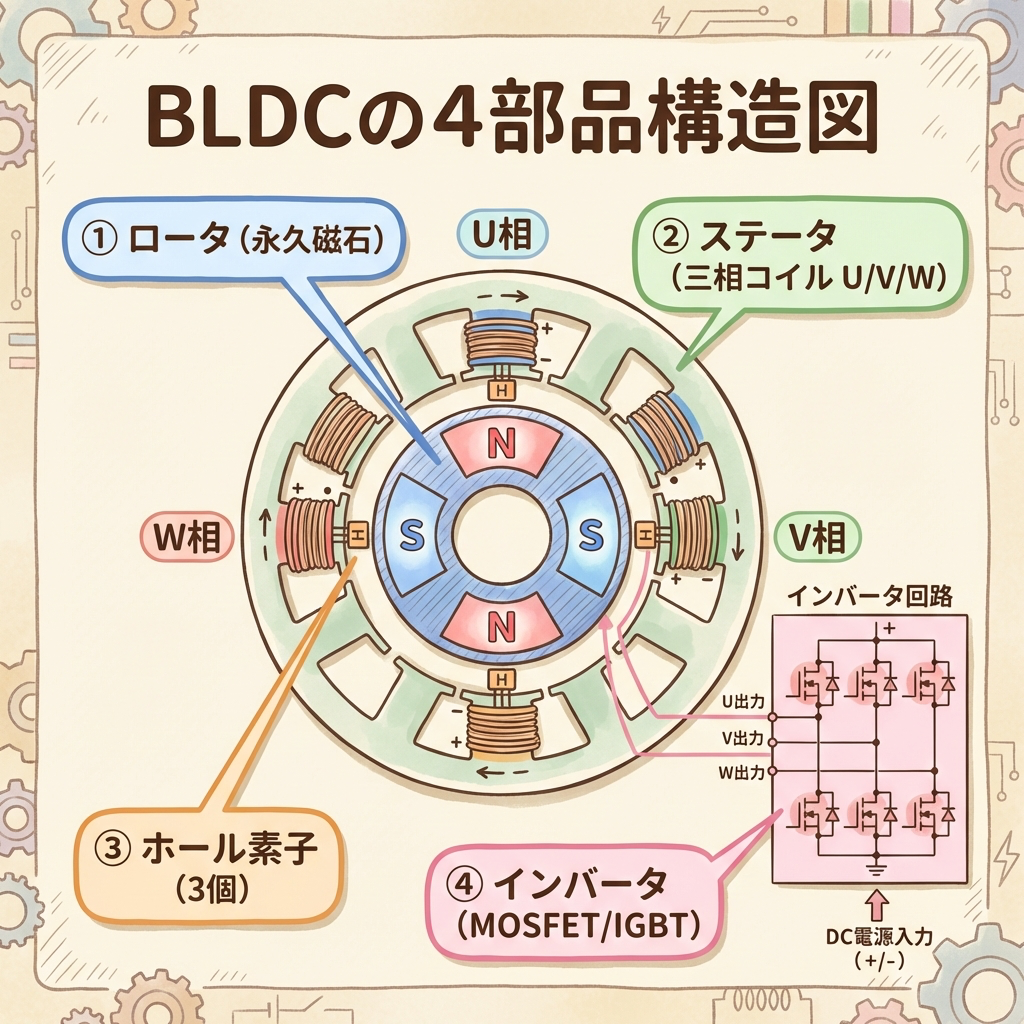

ブラシレスDCモータの構造：4つの主要部品

ブラシレスDCモータは、従来DCモータとロータとステータが逆転しています。ロータに永久磁石、ステータに巻線コイルが配置されます。

🧲

① ロータ（回転子）：永久磁石

ネオジム磁石などの高性能な永久磁石を使用。コイルがないためロータが軽く、高速回転が得意。ブラシ付きと異なり、ロータに電流を流す必要がない（スリップリング不要）。

⚙️

② ステータ（固定子）：三相巻線コイル

U・V・W相の三相コイルが配置される。インバータからの三相電流によって回転磁界を作り、ロータの永久磁石を引き寄せて回転させる。

📡

③ ホール素子（位置センサ）

ロータの永久磁石のN極・S極の位置を磁気的に検出するセンサ。「今ロータはどの角度にいるか」をリアルタイムでインバータに送信する。整流子の代わりを果たす「目」の役割。

🔀

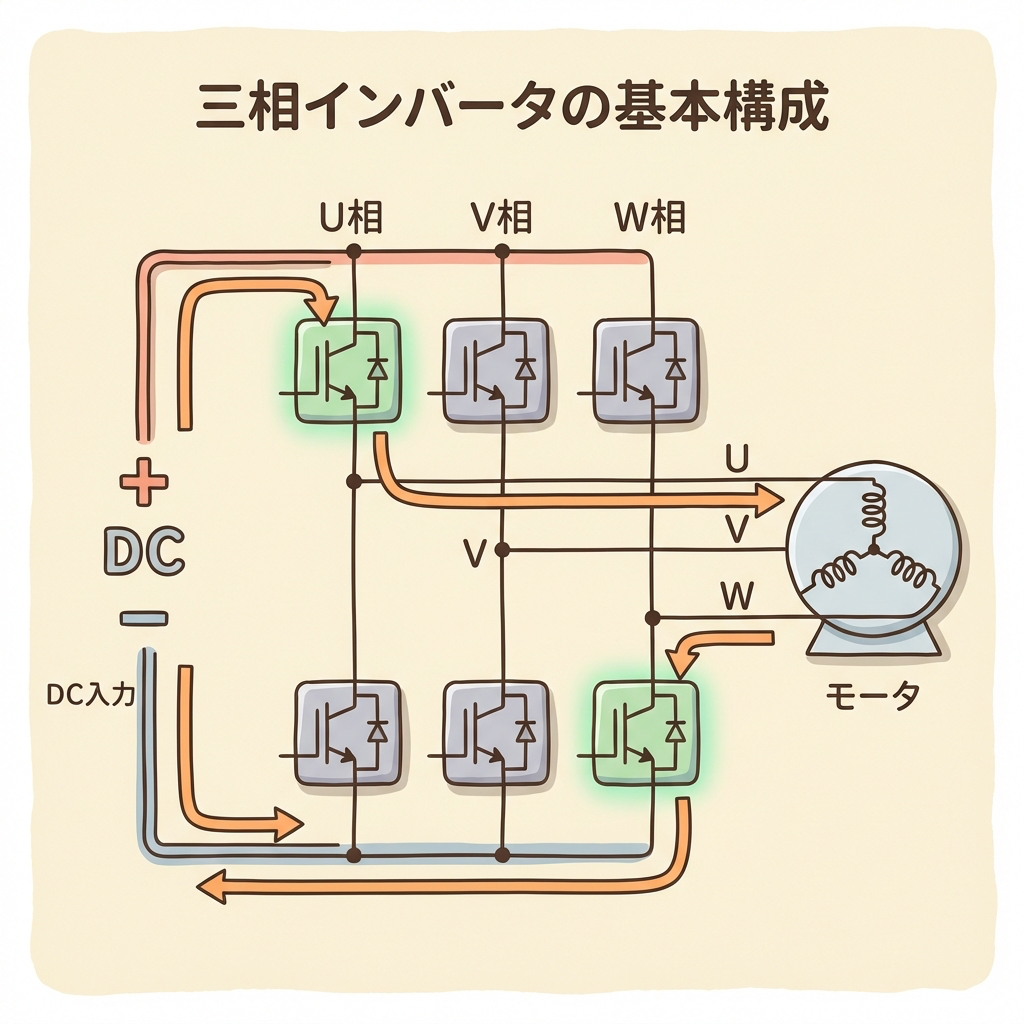

④ インバータ（電子的整流回路）

MOSFETやIGBTを使った三相インバータ。ホール素子の信号に基づき、U・V・W各相への電流の切り替えタイミングを制御する。整流子＋ブラシを電子的に置き換えた「手」の役割。

💡 試験頻出ポイント
「ホール素子の役割は？」→ ロータの磁極位置の検出。「ブラシレスDCモータの電流切り替えは何で行うか？」→ インバータ（電子的整流）。この2問は過去問でそのまま出ています。

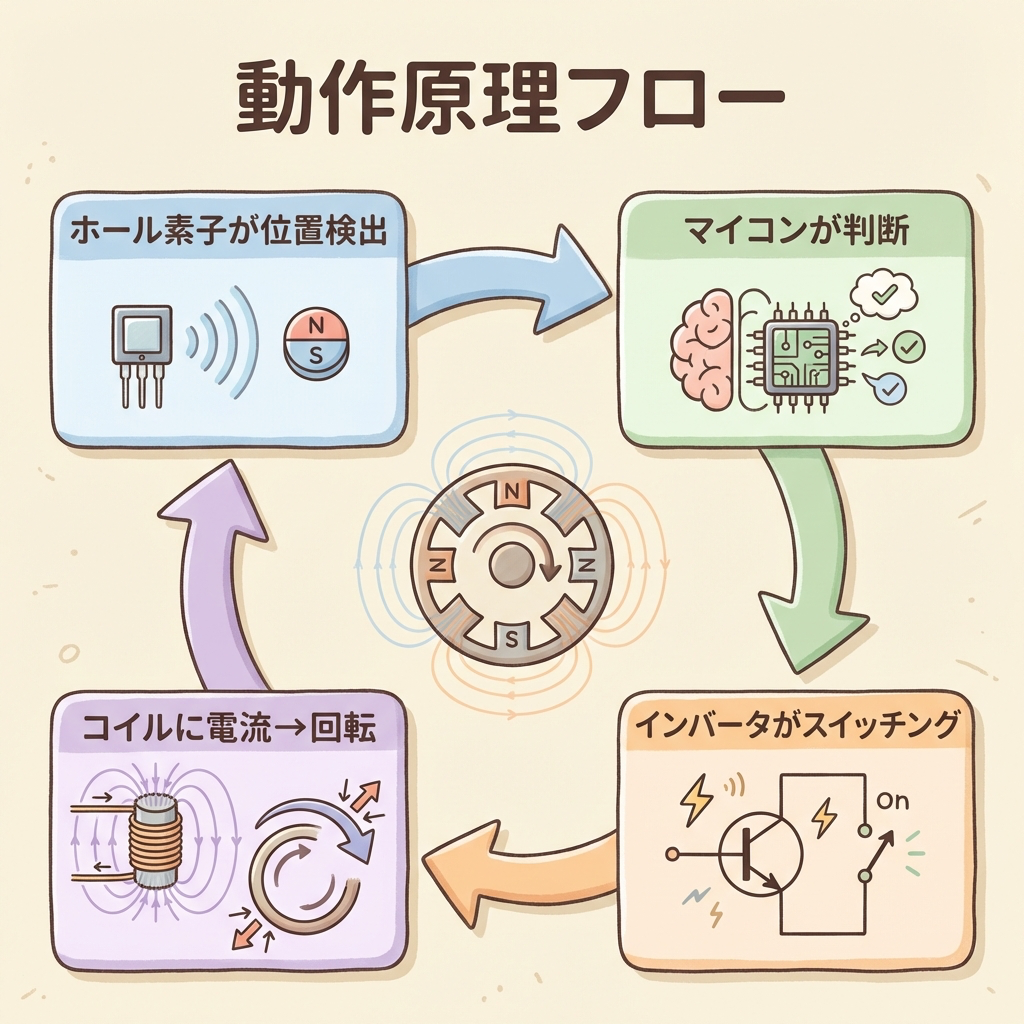

動作原理：「ホール素子→インバータ→回転」のサイクル

BLDCモータが回転する仕組みを、順番に追ってみます。

STEP 1　ホール素子がロータの位置を検出

ステータに埋め込まれたホール素子（3個）が、ロータ永久磁石のN・S極の位置を磁気センシング。「今ロータのN極は何時の方向にある」という信号をデジタルで出力（0/1の組み合わせ）。

STEP 2　インバータが電流を切り替える

ホール素子の信号を受けたマイコンが、インバータのMOSFET/IGBTを適切にON/OFF。U・V・W相のうち、ロータを引き寄せる方向に電流が流れる相を選択して通電する（6通りの通電パターンを切り替え）。

STEP 3　ステータに回転磁界が発生

通電された相のコイルが磁界を作り、ロータの永久磁石を「引き寄せる」方向に力が働く。ロータが少し回転する。

STEP 4　STEP 1に戻る→連続回転

ロータが回転すると、ホール素子が新しい位置を検出→インバータが次の通電パターンに切り替え→さらに回転。このサイクルが毎秒何百〜何千回と繰り返されることで連続回転する。

🔧 現場の声（たとえ話）
BLDCモータの制御は、工場の自動搬送ラインに似ています。ラインセンサ（ホール素子）がワークの位置を検出 → PLCが次の工程に信号を送る（マイコン＋インバータ）→ アクチュエータが動く（コイルに電流が流れロータが回転）。この「センシング→判断→駆動」のサイクルが連続して動いているわけです。

📘 関連記事：インバータの部品を理解する
【図解で完全理解】パワーエレクトロニクスとは？｜電気を「自由自在に変換」する技術 →

「電気回路、マジわからん」と思ったときに読む本

¥2,156 （2026/03/03 08:14時点 | Amazon調べ）

【整備済み品】 Apple iPad Pro 12.9インチ (第４世代) Wi-Fi 128GB スペースグレイ (整備済み品)

ポチップ

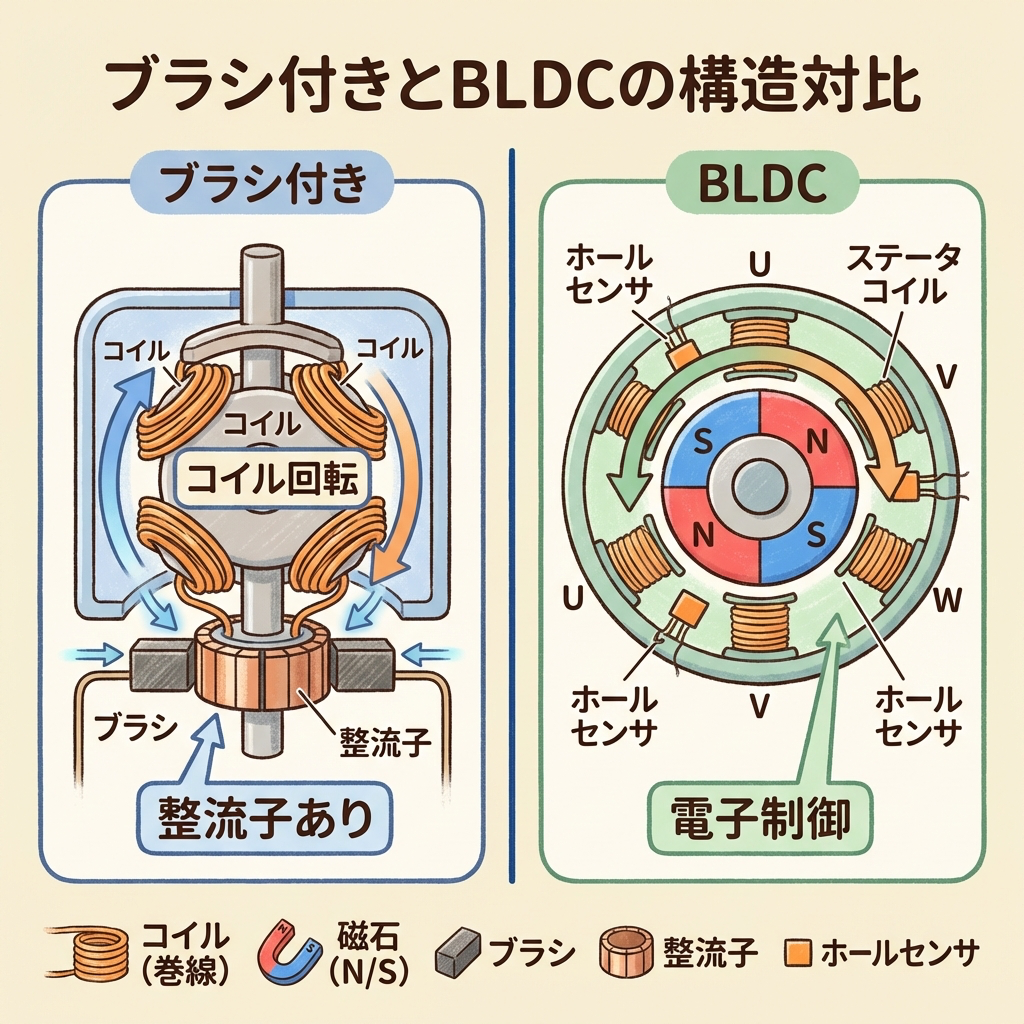

BLDCモータは「直流機」ではなく「同期電動機」に近い

名前に「DC」が入っているため直流機と思いがちですが、BLDCモータは動作原理上は永久磁石同期電動機（PMSM）と同じです。この区別は試験でもよく問われます。

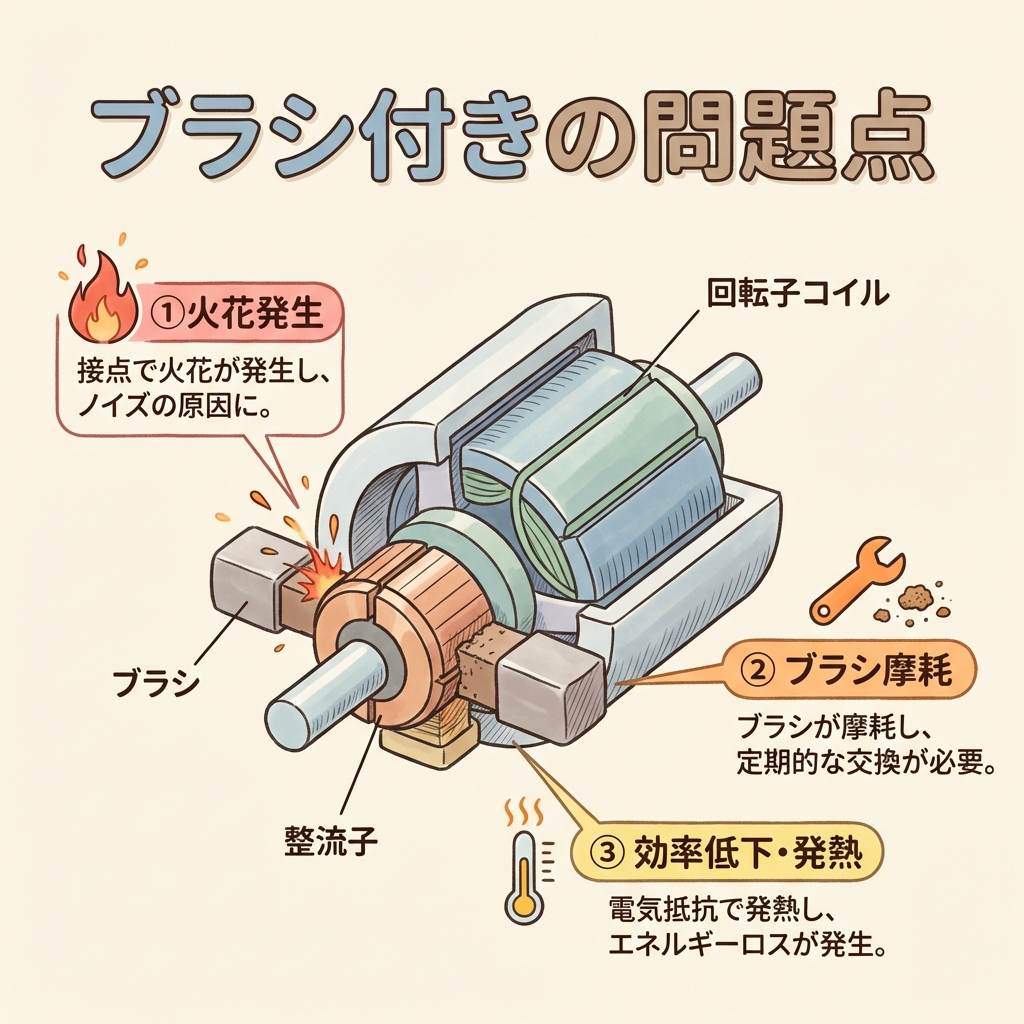

従来の直流電動機（ブラシ付き）

ロータ：巻線コイル（電流が流れる）
ステータ：永久磁石または界磁コイル
整流：整流子＋ブラシ（機械的）
電源：直流（そのまま供給）

BLDCモータ

ロータ：永久磁石（電流なし）
ステータ：三相巻線コイル
整流：インバータ＋ホール素子（電子的）
電源：直流→インバータで疑似交流に変換

永久磁石同期電動機（PMSM）

ロータ：永久磁石（電流なし）
ステータ：三相巻線コイル
整流：なし（交流電源から直接）
電源：三相交流（またはインバータ制御）

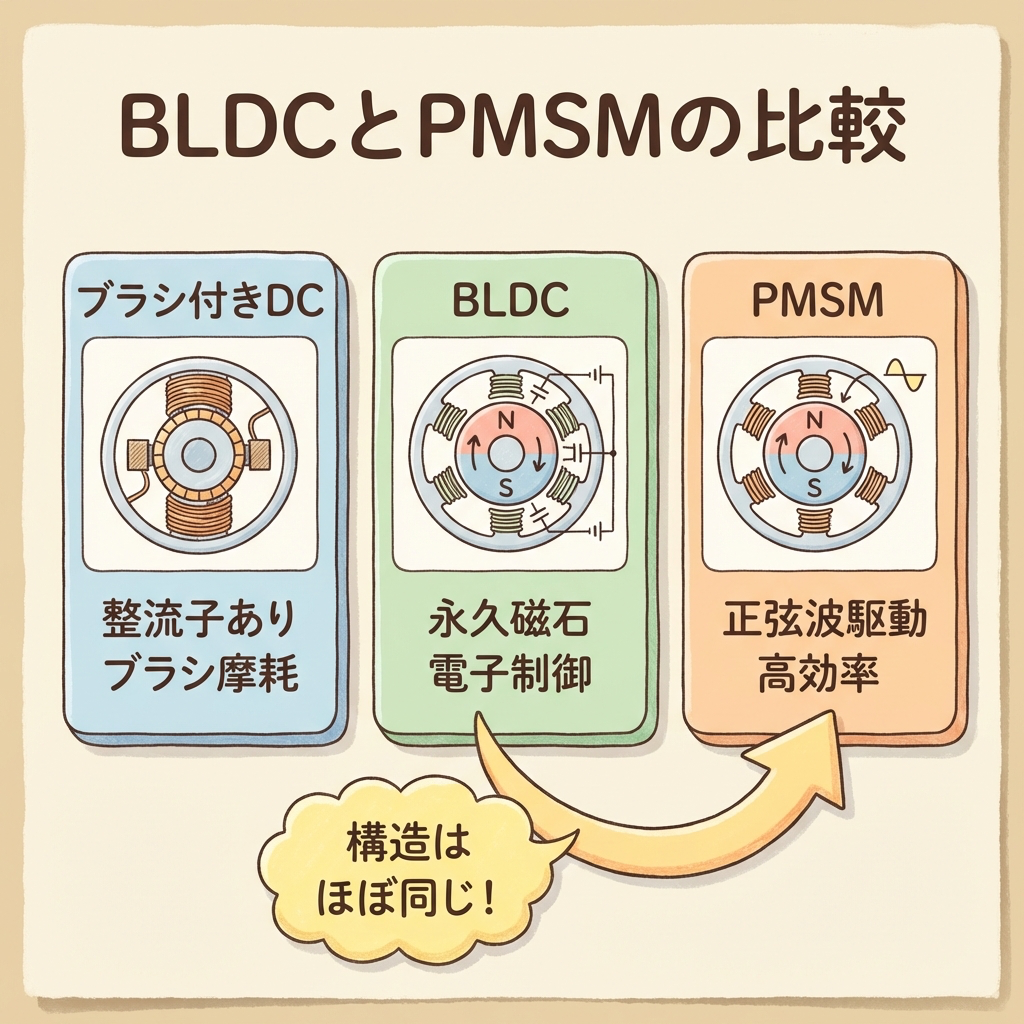

📐 BLDCとPMSMの実質的な違い
BLDCとPMSMは構造上ほぼ同じです。違いは制御方式にあります。BLDCはホール素子による矩形波（方形波）制御、PMSMはベクトル制御（正弦波）が一般的です。試験では「BLDCモータは永久磁石同期電動機の一種」と押さえておけば対応できます。

⚠️ 名前の「DC」に惑わされない
「Direct Current（直流）」とついていますが、モータ自体は直流で動いているわけではありません。直流電源をインバータが疑似的な交流（矩形波）に変換してステータコイルに供給しています。「電源が直流」なのでBLDC（Brushless DC）と呼ぶのです。

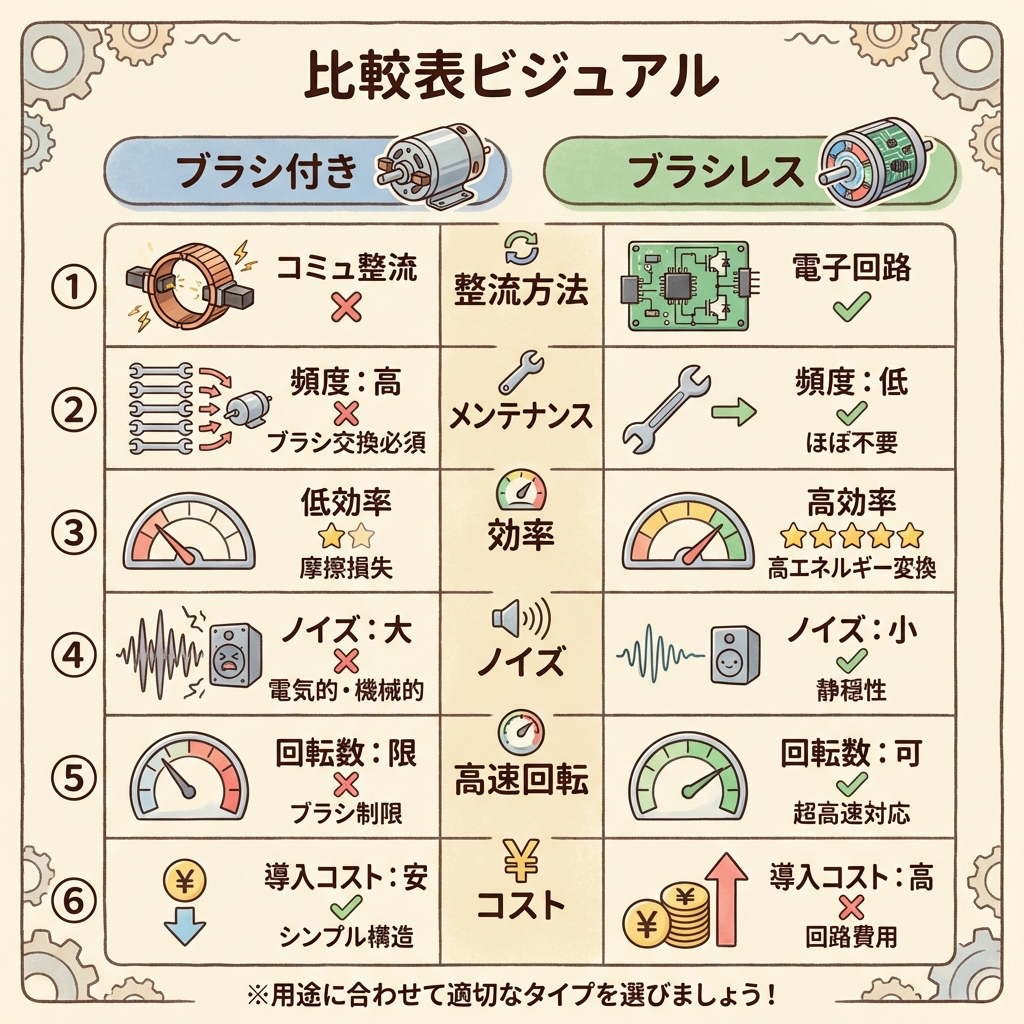

ブラシ付き vs ブラシレス：完全比較表

試験では「どちらが優れているか」ではなく「どちらがどの特性か」を問う問題が出ます。この表を頭に入れておきましょう。

比較項目	ブラシ付きDCモータ	ブラシレスDCモータ
整流方法	機械的（整流子＋ブラシ）	電子的（インバータ＋ホール素子）
ロータの構造	巻線コイル（重い）	永久磁石（軽い）
メンテナンス	❌ ブラシ定期交換が必要	✅ メンテナンスフリー
効率	❌ ブラシ損失あり・やや低い	✅ 高効率
電磁ノイズ	❌ 火花による高ノイズ	✅ 低ノイズ
高速回転	❌ ブラシが追従できず限界あり	✅ 高速回転に強い
速度制御の複雑さ	✅ 比較的シンプル（V制御）	❌ インバータ制御が必要（複雑）
コスト	✅ 安価	❌ インバータ分コスト高（ただし低下中）
主な用途	玩具・小型電動工具・旧来の工場設備	EV・エアコン・ドローン・HDD・電動アシスト自転車

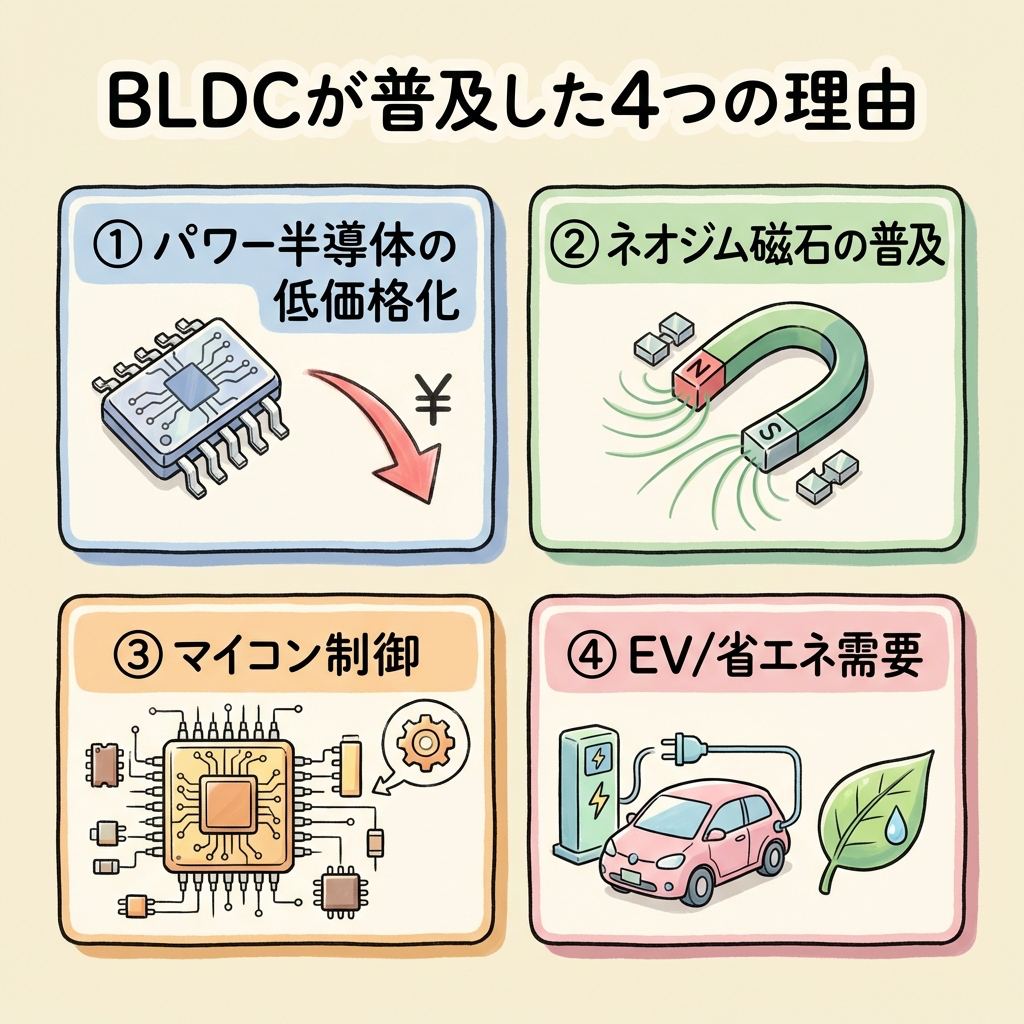

なぜ今、BLDCモータが急増しているか

「ブラシレスの方が優れているなら、なぜ昔から使われていなかったのか」という疑問が生まれます。答えは「技術的には可能だったが、コストが高すぎた」からです。

① パワー半導体（MOSFET・IGBT）の低価格化

インバータを構成するMOSFETやIGBTは、1990年代まで非常に高価でした。現在は大量生産・製造技術の進歩により劇的に低価格化。小型家電にも搭載できるコストになりました。

② 高性能永久磁石（ネオジム磁石）の普及

1980年代に発明されたネオジム磁石（Nd-Fe-B）の量産化により、小型で強力なロータが作れるようになりました。モータの小型化・高出力化が一気に進んだ主因の一つです。

③ マイコンの普及による制御の容易化

ホール素子の信号処理・インバータのスイッチング制御には高速な演算が必要です。現代の安価なマイコン（MCU）はこれを容易に実現できます。品質保証部のPLCやシーケンサが進化したのと同じ流れです。

④ EV・省エネ規制の強化

EVのトラクションモータには高効率・高出力密度・メンテナンスフリーが必須。省エネ規制（インバータエアコン義務化など）もBLDCの普及を後押しし、製造ラインでの採用も急増しています。

💡 品質保証部の田中さんへ
愛知県の自動車部品メーカーで働いているなら、EVシフトの影響は身近なはずです。EV向け部品の品質基準が変わってきているとすれば、そのモータはほぼ確実にBLDC（またはPMSM）。試験の知識が現場の「なぜ」につながる瞬間です。
