こんな疑問、ありませんか?
- パワーエレクトロニクスって何?難しそう…
- なぜ「電力変換」が必要なの?
- スマホの充電器やエアコンと何の関係があるの?
○ この記事でスッキリ解決!
「スマホの充電器」「電車」「エアコン」など身近な例で、パワーエレクトロニクスの全体像を完全マスターできます!
この記事の結論(先に知っておこう!)
パワーエレクトロニクスとは、「電気の形を自由自在に変換する技術」です。交流↔直流、電圧の上げ下げ、周波数の変更など、電気を「使いたい形」に変えます。スマホの充電から電車の運転まで、現代社会はパワエレなしでは成り立ちません!
パワーエレクトロニクスって何?
パワーエレクトロニクス(略して「パワエレ」)を一言で説明すると…
「電気の形」とは何でしょうか?電気には様々な「形」があります。
交流(AC)
プラスとマイナスが
交互に入れ替わる電気
(家庭のコンセント)
直流(DC)
プラスとマイナスが
一定方向の電気
(電池、スマホ)
さらに、電圧の「高さ」や周波数の「速さ」も電気の形の一部です。
パワーエレクトロニクスは、これらの形を必要に応じて変換する技術なのです。
パワエレは電気を自由自在に変換する技術
おすすめの本
「パワーエレクトロニクス」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
身近なパワエレ①|スマホの充電器
最も身近なパワーエレクトロニクスは、スマホの充電器です。
充電器の中では、2つの変換が行われています。
①交流→直流
スマホは直流で動くので
交流を直流に変換
②100V→5V
スマホには5Vで十分なので
電圧を下げる
この小さな充電器の中に、パワーエレクトロニクスの技術がギュッと詰まっているのです!
身近なパワエレ②|電車
電車もパワーエレクトロニクスの塊です。
電車が加速するときの「ヒュイーン」という音は、インバータが電圧と周波数を変えながらモーターに電流を送ることで聞こえる音です。
豆知識:電車の「音」はインバータの音
新幹線や電車が発車するとき「ヒュイーン」「キーン」という音が聞こえますよね?あれは、インバータのスイッチングが作る電流で、モーター(と装置の中のリアクトルなど)の鉄心やコイルが振動して出る音で、「磁励音」と呼ばれます。スイッチングのしかたが速度に合わせて切り替わるので、音の高さが変わって聞こえます。電車マニアは車両ごとのインバータの音の違いを楽しんでいます!

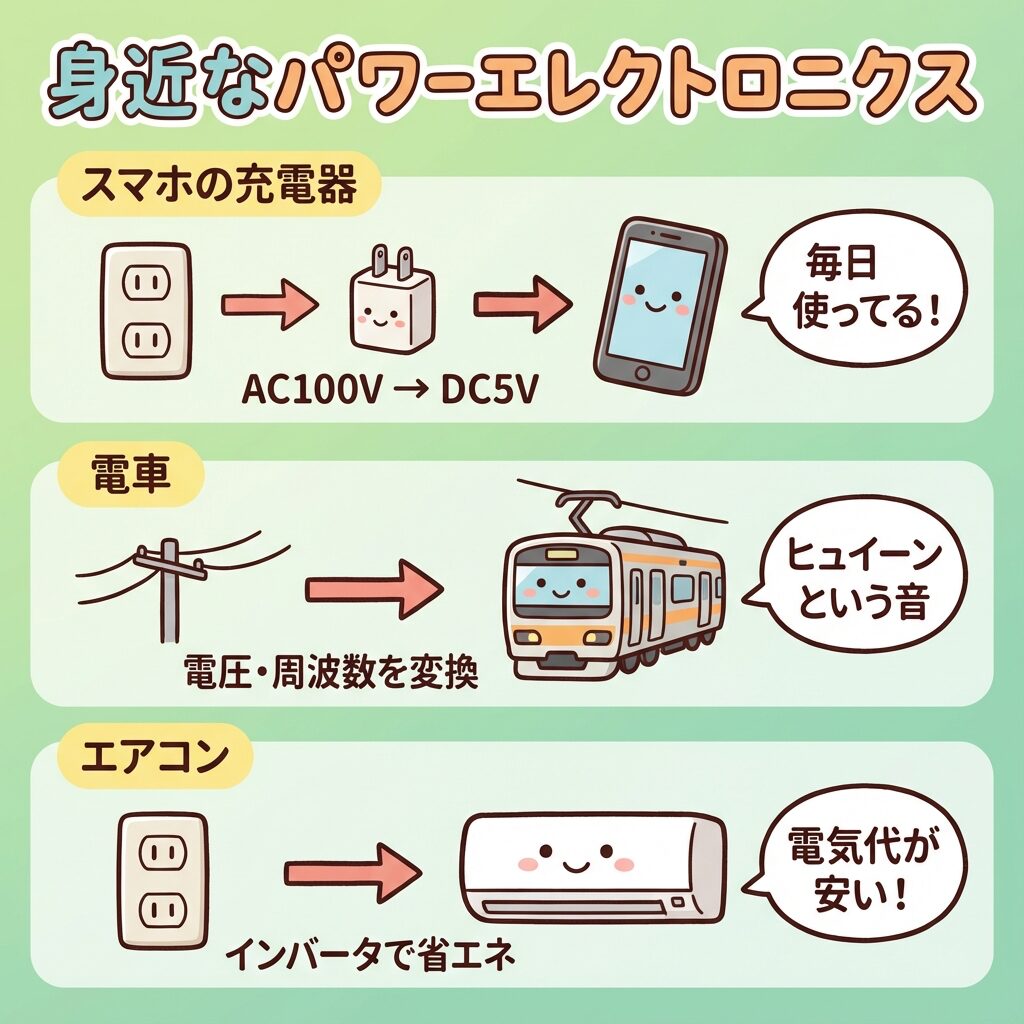

身近なパワエレ:充電器・電車・エアコン
身近なパワエレ③|エアコン
最近のエアコンは「インバータエアコン」と呼ばれていますよね。
インバータエアコンのすごさ
× 昔のエアコン
ON/OFFの繰り返し
→ 電気をたくさん使う
→ 温度が安定しない
○ インバータエアコン
回転数を細かく調整
→ 省エネ
→ 温度が安定
インバータを使うと、モーターの回転数を自由自在に変えられるので、必要なだけの電力で運転できます。これが省エネの秘密です!
4つの電力変換|パワエレの全体マップ
パワーエレクトロニクスで行う電力変換は、大きく分けて4種類あります。

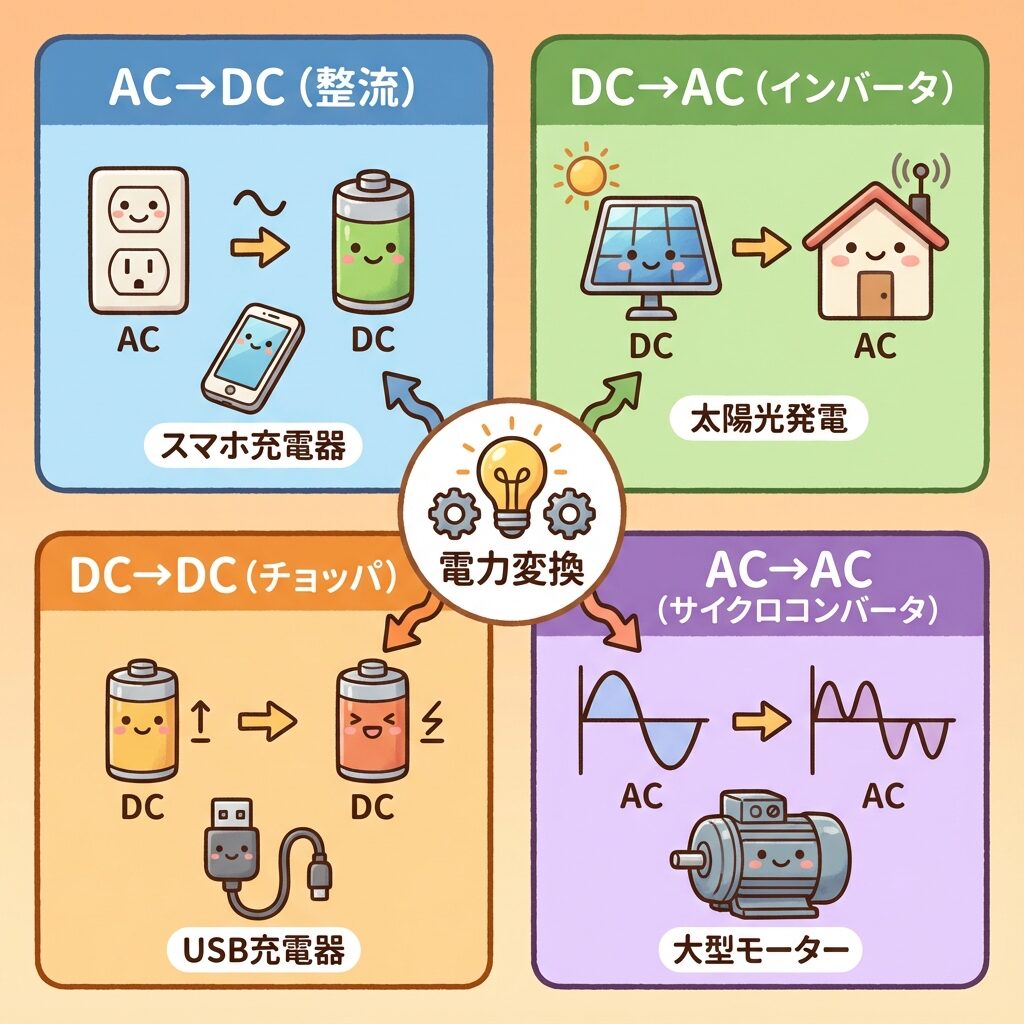

4つの電力変換
① AC → DC
整流
交流を直流に変換
例:スマホ充電器
② DC → AC
インバータ
直流を交流に変換
例:太陽光発電
③ DC → DC
チョッパ
直流の電圧を変換
例:モバイルバッテリー
④ AC → AC
サイクロコンバータ
交流の周波数を変換
例:大型モーター制御
この4つの変換を覚えておけば、パワーエレクトロニクスの全体像がつかめます!
おすすめの本
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。
楽天Kobo電子書籍ストア
¥3,080 (2026/10/24 12:31時点 | Amazon調べ)
ポチップ
4つの変換を表で整理
| 変換 |
名称 |
何をする? |
身近な例 |
| AC → DC |
整流(せいりゅう) |
交流を直流に変換 |
スマホ充電器、パソコン電源 |
| DC → AC |
インバータ |
直流を交流に変換 |
太陽光発電、電車、エアコン |
| DC → DC |
チョッパ |
直流の電圧を変換 |
モバイルバッテリー、電気自動車 |
| AC → AC |
サイクロコンバータ |
交流の周波数を変換 |
製鉄所の圧延機 |
パワエレに欠かせない「半導体素子」
電力変換を行うためには、半導体素子が欠かせません。
半導体素子は、電気の「スイッチ」のような役割をします。高速でON/OFFを繰り返すことで、電気の形を変えることができるのです。
パワエレで使う主な半導体素子
ダイオード
電流を一方向にだけ流す「一方通行の門」
あわせて読みたい
サイリスタ(SCR)とは?ダイオードとの違いと仕組みを改札のたとえで図解
サイリスタ(SCR)とは?仕組みと使い方を改札のたとえで図解

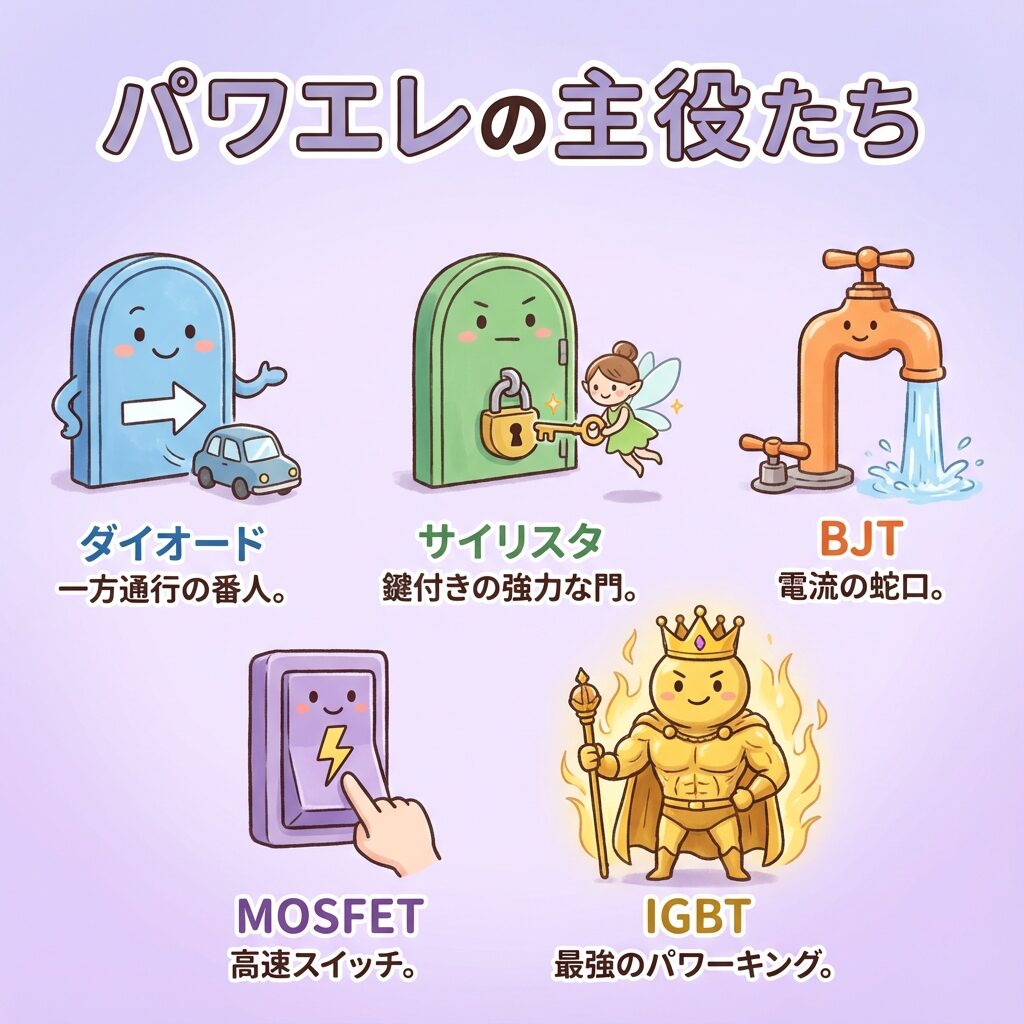

パワエレの5つの半導体素子
パワエレが支える現代社会
パワーエレクトロニクスは、私たちの生活のあらゆる場所で活躍しています。
カーボンニュートラルにも貢献!
電気自動車、太陽光発電、風力発電…これらはすべてパワーエレクトロニクスなしでは成り立ちません。地球温暖化対策にも、パワエレは欠かせない技術なのです。
このシリーズで学ぶこと
このパワーエレクトロニクスシリーズでは、以下の内容を順番に学んでいきます。
シリーズ構成
第1章:半導体素子の基礎
ダイオード、サイリスタ、BJT、MOSFET、IGBT
第2章:整流回路(AC→DC)
単相・三相、半波・全波、平滑回路
第3章:直流電圧の計算
平均電圧の公式、計算問題の解き方
第4章:インバータ(DC→AC)
PWM制御、VVVF制御
第5章:チョッパ(DC→DC)
降圧チョッパ、昇圧チョッパ
第6章:サイクロコンバータ(AC→AC)
周波数変換
まとめ|パワーエレクトロニクスのポイント
この記事で学んだこと
パワーエレクトロニクスとは?
電気の「形」を自由自在に変換する技術
4つの電力変換
①整流(AC→DC)②インバータ(DC→AC)③チョッパ(DC→DC)④サイクロコンバータ(AC→AC)
身近な例
スマホ充電器、電車、エアコン、太陽光発電など
半導体素子が主役
ダイオード、サイリスタ、BJT、MOSFET、IGBTなど
試験での出題ポイント
電験三種の機械科目では、パワーエレクトロニクスから平成21年度〜令和8年度上期の22回で52問、1回に2〜4問が出ています。多いのは整流回路(単相・三相あわせて12問)、半導体素子の性質と比較(7問)、降圧チョッパ(7問)です。
